楼梯与电梯构造

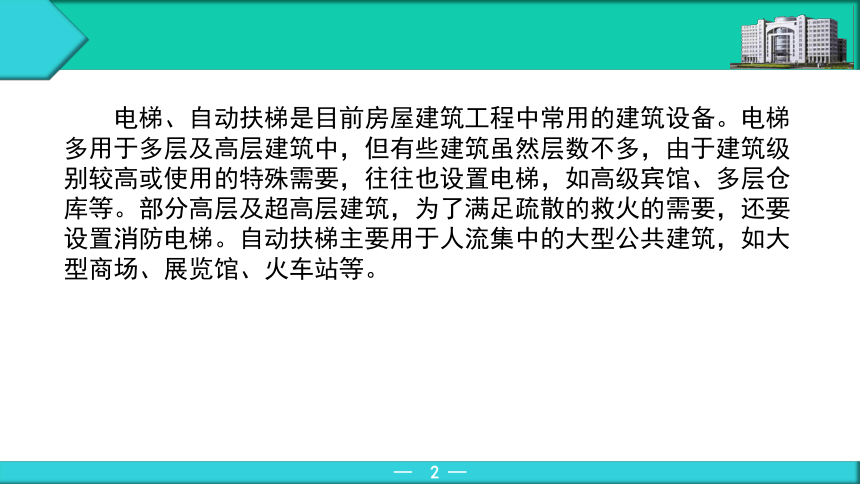

电梯、自动扶梯是目前房屋建筑工程中常用的建筑设备。电梯多用于多层及高层建筑中，但有些建筑虽然层数不多，由于建筑级别较高或使用的特殊需要，往往也设置电梯，如高级宾馆、多层仓库等。部分高层及超高层建筑，为了满足疏散的救火的需要，还要设置消防电梯。自动扶梯主要用于人流集中的大型公共建筑，如大型商场、展览馆、火车站等。

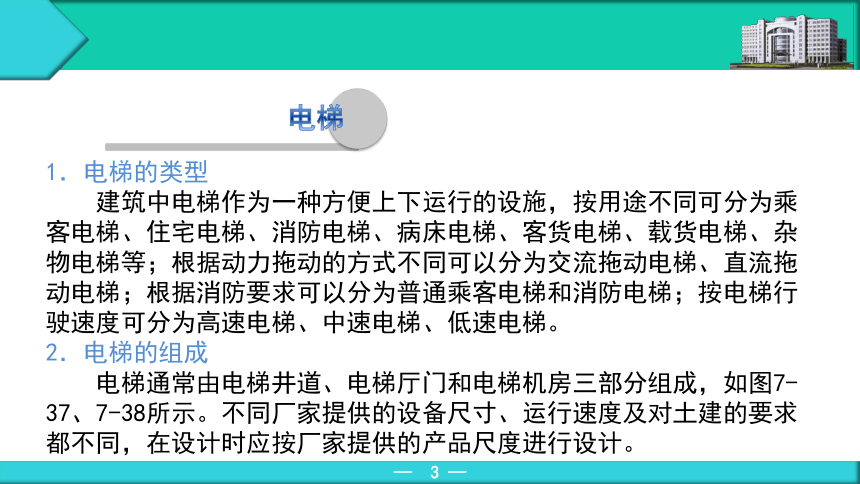

电梯
1．电梯的类型
建筑中电梯作为一种方便上下运行的设施，按用途不同可分为乘客电梯、住宅电梯、消防电梯、病床电梯、客货电梯、载货电梯、杂物电梯等；根据动力拖动的方式不同可以分为交流拖动电梯、直流拖动电梯；根据消防要求可以分为普通乘客电梯和消防电梯；按电梯行驶速度可分为高速电梯、中速电梯、低速电梯。
2．电梯的组成

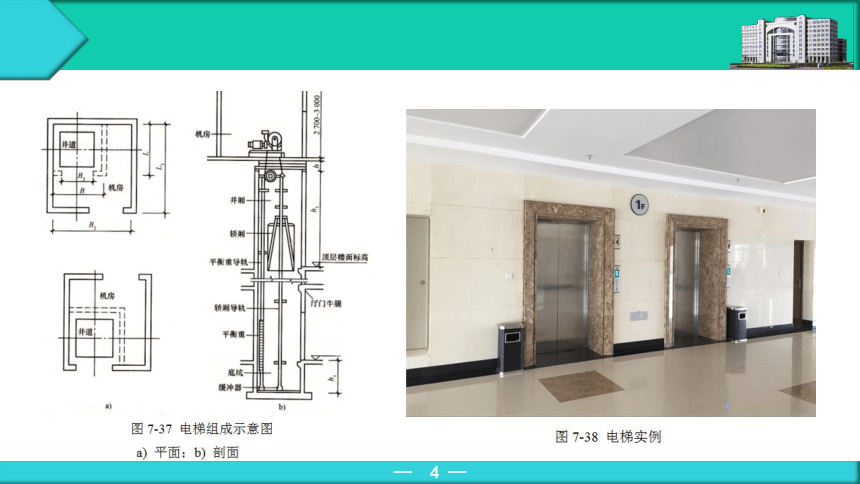

电梯通常由电梯井道、电梯厅门和电梯机房三部分组成，如图7-37、7-38所示。不同厂家提供的设备尺寸、运行速度及对土建的要求都不同，在设计时应按厂家提供的产品尺度进行设计。
（1）电梯井道

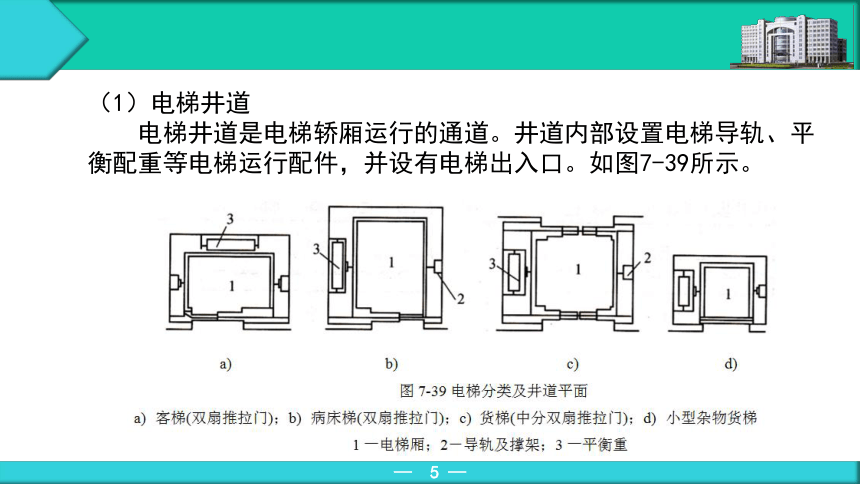

电梯井道是电梯轿厢运行的通道。井道内部设置电梯导轨、平衡配重等电梯运行配件，并设有电梯出入口。如图7-39所示。

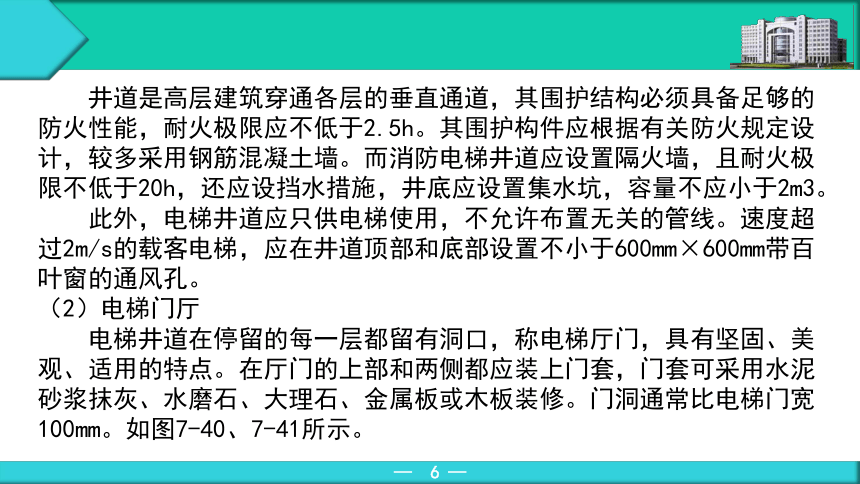

井道是高层建筑穿通各层的垂直通道，其围护结构必须具备足够的防火性能，耐火极限应不低于2.5h。其围护构件应根据有关防火规定设计，较多采用钢筋混凝土墙。而消防电梯井道应设置隔火墙，且耐火极限不低于20h，还应设挡水措施，井底应设置集水坑，容量不应小于2m3。
此外，电梯井道应只供电梯使用，不允许布置无关的管线。速度超过2m/s的载客电梯，应在井道顶部和底部设置不小于600mm×600mm带百叶窗的通风孔。
（2）电梯门厅

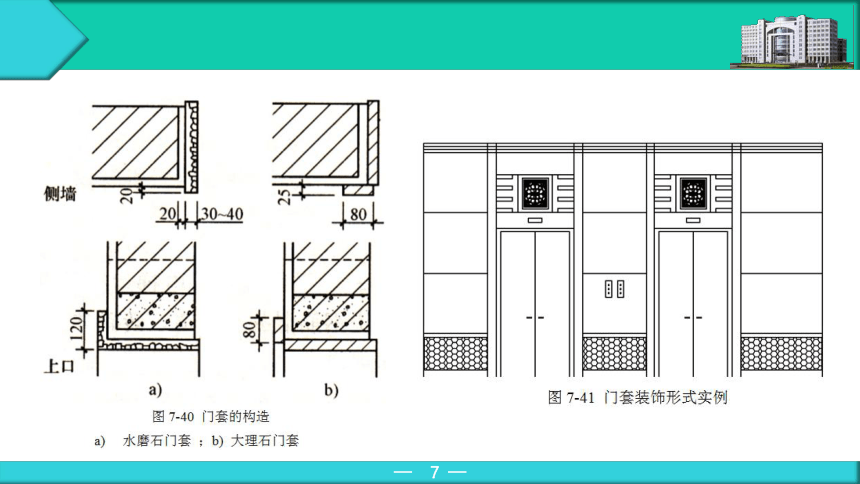

电梯井道在停留的每一层都留有洞口，称电梯厅门，具有坚固、美观、适用的特点。在厅门的上部和两侧都应装上门套，门套可采用水泥砂浆抹灰、水磨石、大理石、金属板或木板装修。门洞通常比电梯门宽100mm。如图7-40、7-41所示。
电梯门一般为双扇推拉门，宽900-1300mrn。有中央分开推向两边和双扇推向同一边两种。
电梯出入口地面应设置地坎
，并向电梯井道内挑出牛腿
。推拉门的滑槽通常安置在
门套下楼板边梁如牛腿状挑
出部分，如图7-42所示。
（3）电梯机房
电梯机房一般设置在电梯井道的顶部，少数也有设在底层井道旁边者。机房平面尺寸须根据机械设备尺寸的安排及管理、维修等需要决定，一般至少有两个面每边扩出600 m m以上的宽度，高度多2.7~3.0m。通往机房的通`道、楼梯和门的宽度应不小于1.20m。如图7-43所示。
机房的围护构件的防火要求应与井道一样。为了便于安装和修理，机房的楼板应按机器设备要求的部位预留孔洞。电梯机房平面示例，如图7-44所示。
当建筑物（如住宅、旅馆、医院、学校、图书馆等）的功能有要求时，机房的墙壁、地板和房顶应能大量吸收电梯运行时产生的噪声；机房必须通风，有时在机房下部设置隔音层，如图7-45所示。
自动扶梯
自动扶梯是人流集中的大型公共建筑常用的建筑设备。在大型商场、展览馆、火车站、航空港等建筑设置自动扶梯，对方便使用者、疏导人流起到很大的作用。有些占地面积大、交通量大的建筑还要设置自动人行道，以解决建筑内部的长距离水平交通问题。图7-46所示。一般自动扶梯均可正、逆方向运行，停机时可当作临时楼梯行走。平面布置可单台设置或双台并列。双台并列时往往采取一上一下的方式，求得垂直交通的连续性。但必须在二者之间留有足够的结构间距，以保证装修的方便及使用者的安全。
1．自动扶梯的构造
自动扶梯由电动机械牵引，机房悬挂在楼板的下方，踏步与扶手同步，可以正向、逆向运行，在机械停止运转时，自动扶梯可作为普通楼梯使用。
2．自动扶梯的尺寸
自动扶梯的电动机械装置设置在楼板下面，需占用较大的空间；底层应设置地坑，以供安放机械装置用，并做防水处理。自动扶梯在楼板上应预留足够的安装洞，如图7-47是自动扶梯的基本尺寸。
3．自动扶梯的布置
（1）布置要求
自动扶梯位置的应设在大厅最为明显的位置。自动扶梯的角度有27.3°、30°、35°三种，但是，30°是优先选用的角度，布置扶梯时，应尽可能采用这种角度。
（2）布置方式
自动扶梯一般设在室内，也可以设在室外。根据自动扶梯在建筑中的位置及建筑平面布局，自动扶梯的布置方式主要有以下几种：
1）并联排列式。楼层交通乘客流动可以连续，升降两个方向交通均分离清楚，外观豪华，但安装面积大，如图7-48 a）所示。
2）平行排列式。安装面积小，但楼层交通不连续。如图7-48b）所示。
3）串连排列式。楼层交通乘客流动可以连续，如图7-48 c）所示。
4）交叉排列式。乘客流动升降两方向均为连续，且搭乘场地相距较远，升降客流不发生混乱，安装面积小，如图7-48d）所示。
由于自动扶梯在安装及运行时，需要在楼板上开洞，此处楼板已经不能起到分隔防火分区的作用。如果上下两层建筑面积总和超过防火分区面积要求，应按照防火要求用防火卷帘封闭自动扶梯井。
