墙体构造
项目4

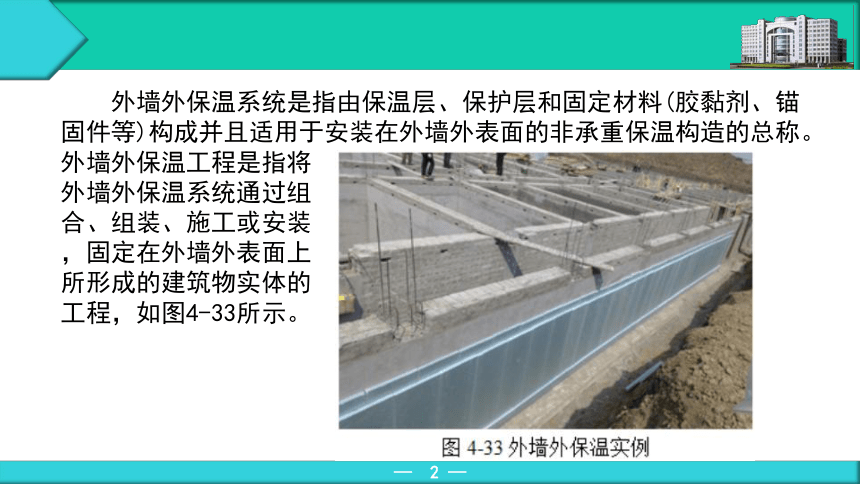

外墙外保温系统是指由保温层、保护层和固定材料(胶黏剂、锚固件等)构成并且适用于安装在外墙外表面的非承重保温构造的总称。外墙外保温工程是指将
外墙外保温系统通过组
合、组装、施工或安装
，固定在外墙外表面上
所形成的建筑物实体的
工程，如图4-33所示。
EPS板薄抹灰外墙外保温系统构造和技术要求

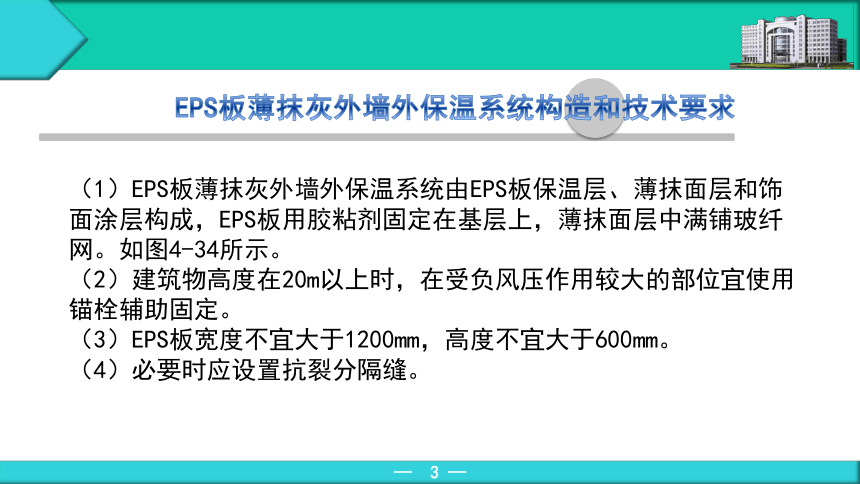

（1）EPS板薄抹灰外墙外保温系统由EPS板保温层、薄抹面层和饰面涂层构成，EPS板用胶粘剂固定在基层上，薄抹面层中满铺玻纤网。如图4-34所示。
（2）建筑物高度在20m以上时，在受负风压作用较大的部位宜使用锚栓辅助固定。
（3）EPS板宽度不宜大于1200mm，高度不宜大于600mm。
（4）必要时应设置抗裂分隔缝。

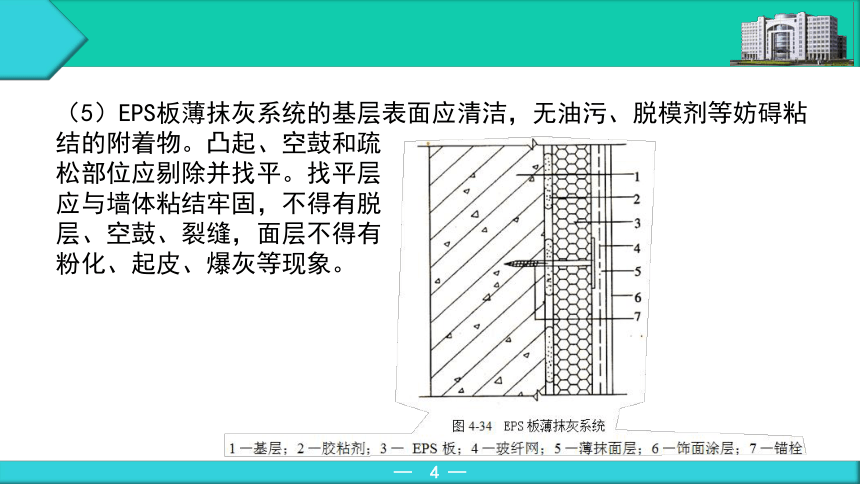

（5）EPS板薄抹灰系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏
松部位应剔除并找平。找平层
应与墙体粘结牢固，不得有脱
层、空鼓、裂缝，面层不得有
粉化、起皮、爆灰等现象。
（6）粘贴EPS板时，应将胶粘剂涂在EPS板背面，涂胶粘剂面积不得小于EPS板面积的40%。

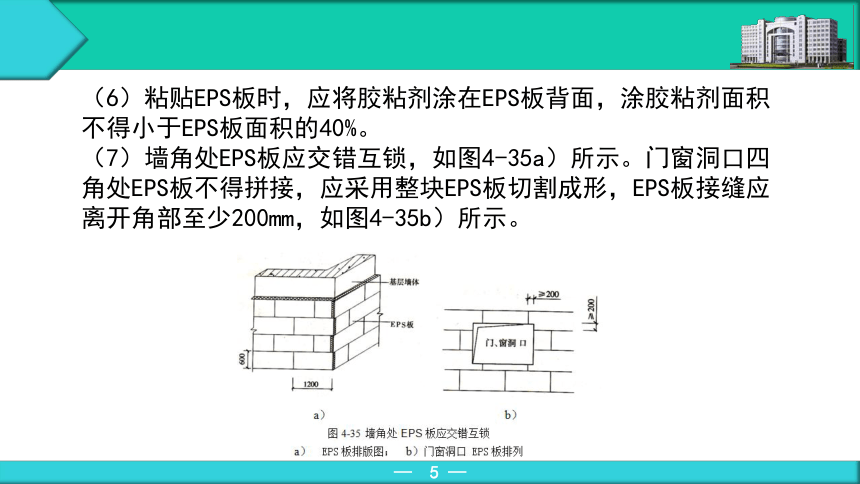

（7）墙角处EPS板应交错互锁，如图4-35a）所示。门窗洞口四角处EPS板不得拼接，应采用整块EPS板切割成形，EPS板接缝应离开角部至少200mm，如图4-35b）所示。
胶粉 EPS颗粒保温浆料外墙外保温系统构造和技术要求

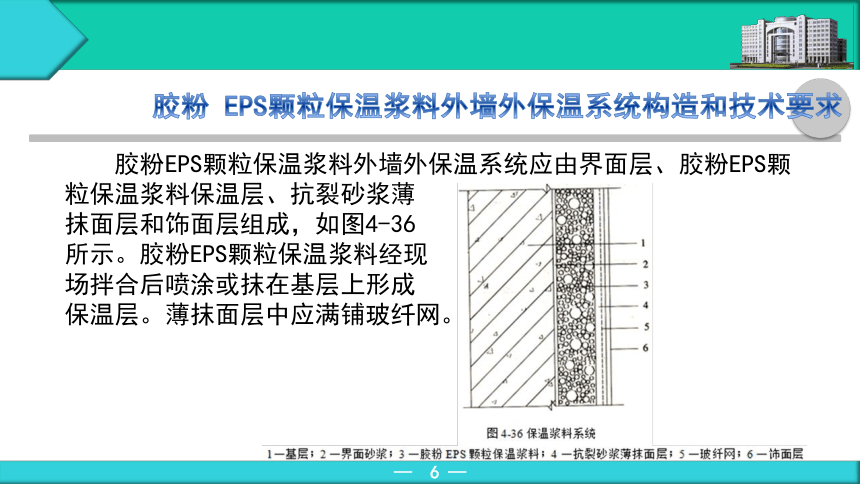

胶粉EPS颗粒保温浆料外墙外保温系统应由界面层、胶粉EPS颗粒保温浆料保温层、抗裂砂浆薄
抹面层和饰面层组成，如图4-36
所示。胶粉EPS颗粒保温浆料经现
场拌合后喷涂或抹在基层上形成
保温层。薄抹面层中应满铺玻纤网。

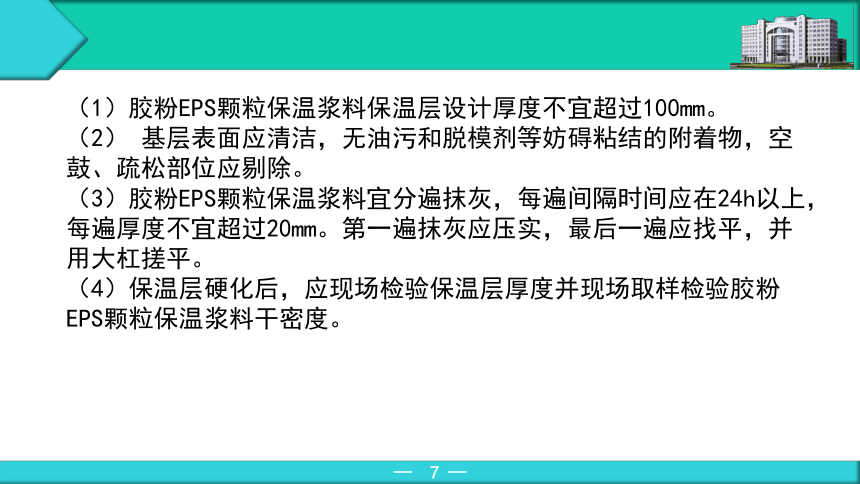

（1）胶粉EPS颗粒保温浆料保温层设计厚度不宜超过100mm。
（2） 基层表面应清洁，无油污和脱模剂等妨碍粘结的附着物，空鼓、疏松部位应剔除。
（3）胶粉EPS颗粒保温浆料宜分遍抹灰，每遍间隔时间应在24h以上，每遍厚度不宜超过20mm。第一遍抹灰应压实，最后一遍应找平，并用大杠搓平。
（4）保温层硬化后，应现场检验保温层厚度并现场取样检验胶粉EPS颗粒保温浆料干密度。
EPS板现浇混凝土外墙外保温系统构造和技术要求

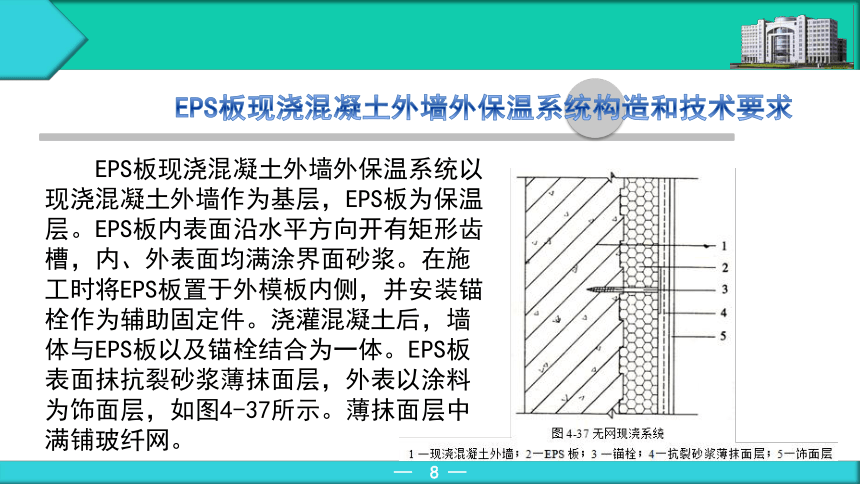

EPS板现浇混凝土外墙外保温系统以现浇混凝土外墙作为基层，EPS板为保温层。EPS板内表面沿水平方向开有矩形齿槽，内、外表面均满涂界面砂浆。在施工时将EPS板置于外模板内侧，并安装锚栓作为辅助固定件。浇灌混凝土后，墙体与EPS板以及锚栓结合为一体。EPS板表面抹抗裂砂浆薄抹面层，外表以涂料为饰面层，如图4-37所示。薄抹面层中满铺玻纤网。

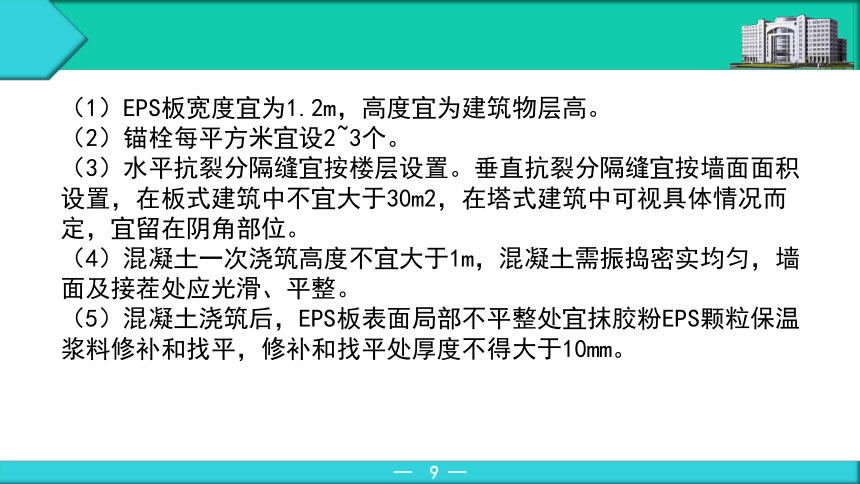

（1）EPS板宽度宜为1.2m，高度宜为建筑物层高。
（2）锚栓每平方米宜设2~3个。
（3）水平抗裂分隔缝宜按楼层设置。垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30m2，在塔式建筑中可视具体情况而定，宜留在阴角部位。
（4）混凝土一次浇筑高度不宜大于1m，混凝土需振捣密实均匀，墙面及接茬处应光滑、平整。
（5）混凝土浇筑后，EPS板表面局部不平整处宜抹胶粉EPS颗粒保温浆料修补和找平，修补和找平处厚度不得大于10mm。
要求EPS钢丝网架板现浇混凝土外墙外保温系统构造和技术要求
EPS钢丝网架板现浇混凝土外墙外保温系统以现浇混凝土为基层，EPS单面钢丝网架板置于外墙外模板内侧，并
安装Φ6钢筋作为辅助固定件。浇灌混凝土后
，EPS单面钢丝网架板挑头钢丝和Φ6钢筋与
混凝土结合为一体，EPS单面钢丝网架板表面
抹掺外加剂的水泥砂浆形成厚抹面层，外表
做饰面层，如图4-38所示。以涂料做饰面层
时，应加抹玻纤网抗裂砂浆薄抹面层。
（1）Φ6钢筋每平方米宜设4根，锚固深度不得小于100mm。
（2）在每层层间宜留水平抗裂分隔缝，层间保温板外钢丝网应断开，抹灰时嵌入层间塑料分隔条或泡沫塑料棒，外表用建筑密封膏嵌缝。垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30m2，在塔式建筑中可视具体情况而定，宜留在阴角部位。见表4-2所示。
（3）混凝土一次浇筑高度不宜大于1m，混凝土需振捣密实均匀，墙面及接茬处应光滑、平整。
机械固定EPS钢丝网架板外墙外保温系统构造和技术要求
机械固定EPS钢丝网架板外墙外保温系统由机械固定装置、腹丝非穿透型EPS钢丝网架板、掺外加剂
的水泥砂浆厚抹面层和饰面层构成
如图4-39所示。以涂料做饰面层时，
应加抹玻纤网抗裂砂浆薄抹面层。
（1）腹丝非穿透型EPS钢丝网架板腹丝插入EPS板中深度不应小于35mm，未穿透厚度不应小于15 mm。腹丝插入角度应保持一致，误差不应大于3°。板两面应预喷刷界面砂浆。钢丝网与EPS板表面净距不应小于10mm。
（2）机械固定系统固定EPS钢丝网架板时应逐层设置承托件，承托件应固定在结构构件上。
（3）机械固定系统金属固定件、钢筋网片、金属锚栓和承托件应做防锈处理。
建筑幕墙是建筑物不承重的外墙围护，通常由面板和后面的支撑结构组成。
一、建筑幕墙分类
按主要支撑结构形式，建筑幕墙分为构件式幕墙、单元式幕墙、幕墙钢结构、金属屋面等。
1、构件式幕墙
构件式幕墙的立柱（或横梁）先安装在建筑主体结构上，再安装横梁（或立柱），立柱和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在立柱和横梁组成的框格上。面板材料单元组件所承受的荷载要通过立柱（或横梁）传递给主体结构。
　　构件式幕墙分为：
　　明框幕墙：金属框架的构件显露于面板外表面的框支承幕墙。
　　隐框幕墙：金属框架的构件完全不显露于面板外表面的框支承幕墙。
　　半隐框幕墙：金属框架的竖向或横向构件显露于面板外表面的框支承幕墙。
构件式幕墙
构件式幕墙优点：
　　1．施工手段灵活，工艺成熟，是采用较多的幕墙结构形式。
　　2．主体结构适应能力强，安装顺序基本不受主体结构影响。
　　3．采用密封胶进行材料密封，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。
　　4．面板材料单元组件工厂制作，结构胶使用性能有保证。
2、单元式幕墙
是指由各种墙面板与支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。单元式幕墙主要可分为：单元式幕墙和半单元式幕墙又称坚挺单元式幕墙，半单元式幕墙详分又可分为：立挺分片单元组合式幕墙，窗间墙单元式幕墙。
单元式幕墙主要特点：
1．工业化生产，组装精度高，有效控制工程施工周期，经济效益和社会效益明显。
　　2．单元之间采用结构密封，适应主体结构位移能力强，适用于超高层建筑和钢结构高层建筑。
　　3．不需要在现场填注密封胶，不受天气对打胶的影响。
　　4．具有优良的气密性、水密性、风压变形及平面变形能力，可达到较高的环保节能要求。
3、幕墙钢结构
幕墙钢结构具有自重轻、安装容易、施工周期短、抗震性能好、投资回收快、环境污染
少等综合优势，与钢筋混凝土结构相比，更具有在“高、大、轻”三个方面发展的独特优势。因此在高层建筑、大型公共建筑（如体育馆、机场、剧院、大型厂房）等建筑领域得以广泛应用。
幕墙钢结构主要特点：
设计先进：运用最先进的设计方法，充分发挥钢材力学特性，大量节约钢材。
　　结构新颖：结构精巧，极大扩展建筑空间，建筑时代感强。
　　安装快捷：构件标准，制作精良，施工安装简便、快捷、安全。
　　技术完备：与建筑技术相结合的完备的技术体系。
4、金属屋面
金属屋面将采光通风与建筑艺术完美融合，充分体现了现代建筑清新明亮的自然环境和新颖独特的艺术造型。
　　产品特性：全新的系统设计，完全将结构安全融入建筑艺术；　先进的防漏、防水、防结露技术，全面展示建筑玻璃的美感；
　　超前的节能环保设计，保证人类亲近大自然的同时，降低能耗和伤害；
　　多项新技术的综合应用(防火、防腐、遮阳、控制)，提高了建筑屋面的安全性、适用性。
二、建筑幕墙应符合的规定
（1）幕墙所采用的型材、板材、密封材料、金属附件、零配件等均应符合现行的有关国家标准的规定。
（2）玻璃幕墙分隔应与楼板、梁、内隔墙处连接牢固，并满足防火分隔要求
（3）玻璃幕墙的建筑高度及用于抗震地区时应符合有关规范的要求。
（4）玻璃幕墙应采用安全玻璃，并应具有抗撞击的性能。
2
3
1
墙体是建筑物重要的承重结构，设计中需要满足强度、刚度和稳定性等结构要求。
砖墙的细部构造，包括明沟、兼水、勒脚、防潮层、窗台、门窗过梁、圈梁、墙中孔道及防火墙等部位。
隔墙根据其材科和施工方式不同，可分成砌筑隔墙、立筋隔墙和条板隔墙。砌筑隔墙有砖砌隔墙和砌块隔墙两种。
一、 填空题
1.墙体按照其在房屋中所处住置的不同，有 和 之分。
2.墙体按照施工方法不同，可分为 、 、 ，三种。
3.非承重墙体包括 、 、 三类。
4.墙体的承重方案有 、 、 、和墙柱混合承重。
5.散水的宽度一般为 ，当屋面挑檐时，散水宽度应 ，散水坡度一般为 。
6.常用的过梁构造形式有 、 、 三种。
7.空心砖隔墙质量轻，但吸湿性大，常在墙下部砌 黏土砖。
8.在墙承重的房屋中，墙体既是 构件，又是 构件。
二、选择题
1.隔墙的建筑功能主要是
A.水平向分隔空间的作用 B.竖向承重的作用
C.水平向抗风的作用 D.保温防火的作用
2.墙体依结构受力情况不同，分为
A.内墙、外墙 B.承重墙、非承重墙
C.实体墙、空心墙 D.块材墙、板筑墙及板材墙
3.宿舍、办公楼、旅馆等小开间建筑在选用混合结构时，宜采用 方案。
A.横墙承重 B.纵墙承重 C.纵横墙承重 D.墙框混合承重
4.在墙体承重方式中，纵墙承重的优点是 、
A.空间组合较灵活
B.纵墙上开门、窗限制较少
C.整体刚度好
D.楼板所用材料较横墙承重少
5.横墙承重方案中，建筑开间在 以内时较为经济。
A.3.0m B. 4.2m C.2.4mD.5.7m
