第9章　
建筑楼梯详图识读

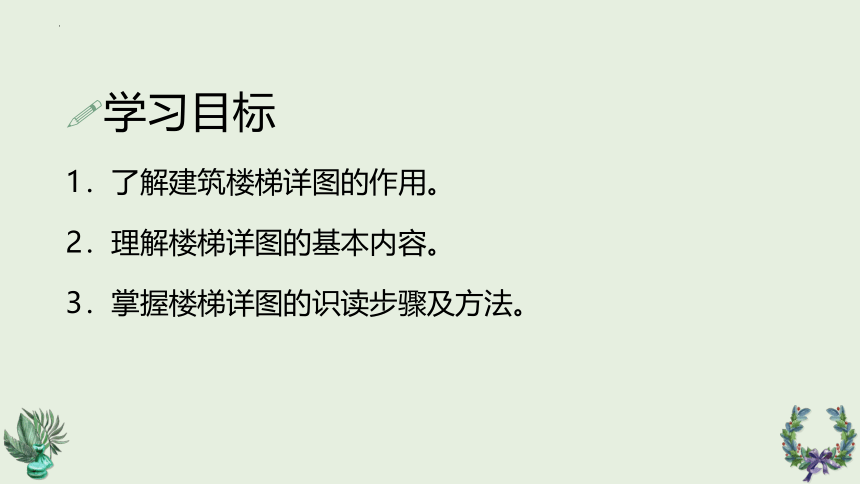

学习目标
1．了解建筑楼梯详图的作用。
2．理解楼梯详图的基本内容。
3．掌握楼梯详图的识读步骤及方法。
9.1　建筑楼梯详图的作用
楼梯详图的作用：

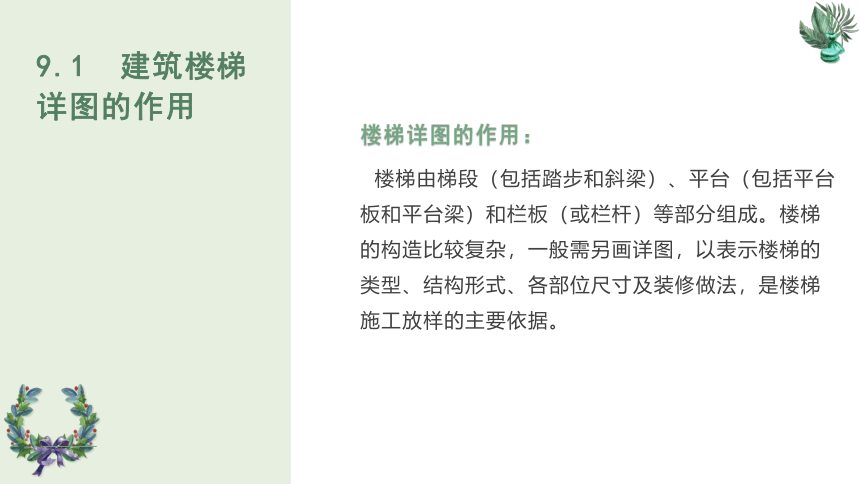

楼梯由梯段（包括踏步和斜梁）、平台（包括平台板和平台梁）和栏板（或栏杆）等部分组成。楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。

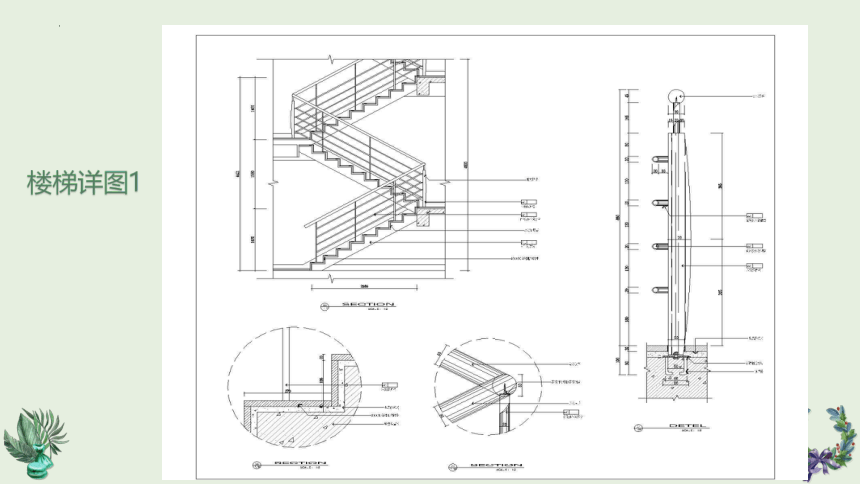

楼梯详图1

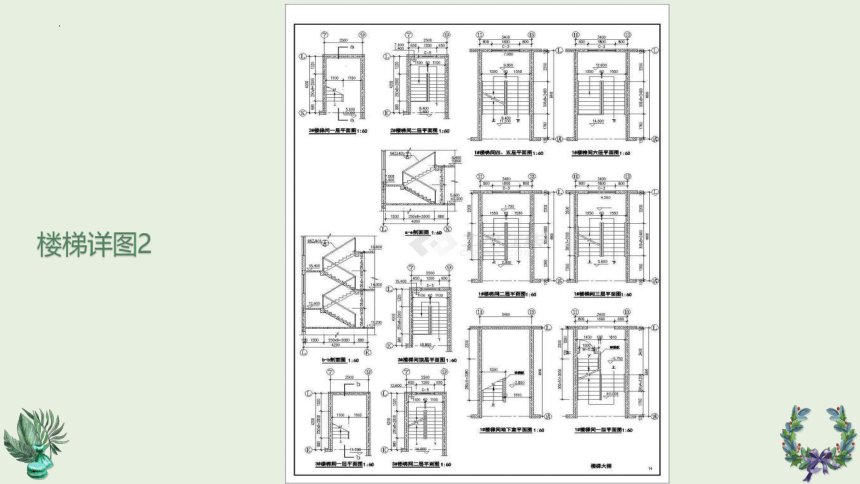

楼梯详图2
楼梯详图3
楼梯详图的基本内容：
1. 楼梯平面图

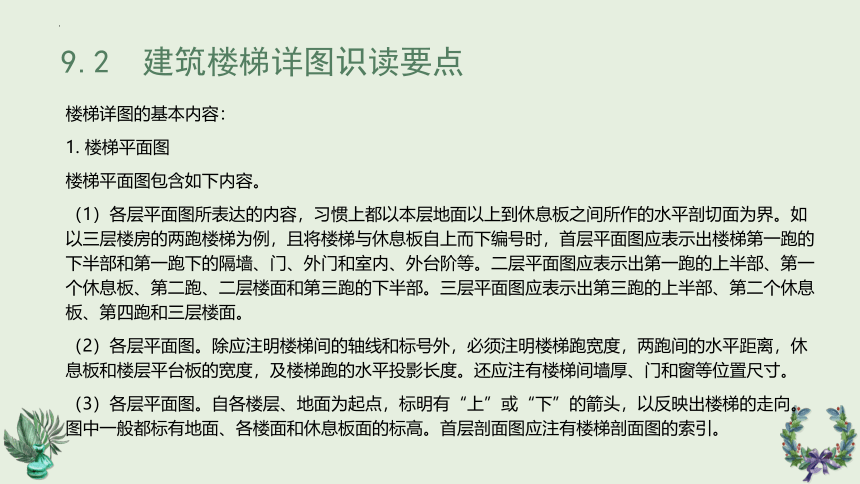

楼梯平面图包含如下内容。
（1）各层平面图所表达的内容，习惯上都以本层地面以上到休息板之间所作的水平剖切面为界。如以三层楼房的两跑楼梯为例，且将楼梯与休息板自上而下编号时，首层平面图应表示出楼梯第一跑的下半部和第一跑下的隔墙、门、外门和室内、外台阶等。二层平面图应表示出第一跑的上半部、第一个休息板、第二跑、二层楼面和第三跑的下半部。三层平面图应表示出第三跑的上半部、第二个休息板、第四跑和三层楼面。
（2）各层平面图。除应注明楼梯间的轴线和标号外，必须注明楼梯跑宽度，两跑间的水平距离，休息板和楼层平台板的宽度，及楼梯跑的水平投影长度。还应注有楼梯间墙厚、门和窗等位置尺寸。
（3）各层平面图。自各楼层、地面为起点，标明有“上”或“下”的箭头，以反映出楼梯的走向。图中一般都标有地面、各楼面和休息板面的标高。首层剖面图应注有楼梯剖面图的索引。
9.2　建筑楼梯详图识读要点
2. 楼梯剖面图
表明各楼层和休息板的标高；各楼梯跑的踏步数和楼梯跑数；各构架的搭接做法；楼梯栏杆的样式和扶手的高度；楼梯间门窗洞口的位置和尺寸等。
3. 楼梯栏杆（栏板）、扶手和踏步大样图
表明栏杆（栏板）的样式、高度、尺寸、材料，及其与踏步、墙面的搭接方法，踏步及休息板的材料、做法及详细尺寸等。
3. 楼梯栏杆（栏板）、扶手和踏步大样图
4. 当建筑结构两专业楼梯详图绘制在一起时，除表明以上建筑方面的内容外，还应表明选用的预制钢筋混凝土各构件的型号和各构件搭接处的节点构造，以及标准构件图集的索引号。
建筑楼梯详图的识读步骤：
1．楼梯平面图的识读步骤
（1）了解楼梯在建筑平面图中的位置及有关轴线的布置。
（2）了解楼梯的平面形式、踏步尺寸、楼梯的走向。
（3）了解楼梯间的开间、进深，墙体的厚度。
（4）了解楼和休息平台的平面形式、位置，踏步的宽度和数量。
（5）了解楼梯间各楼层平台、梯段、楼梯井和休息平台面的标高。
（6）了解中间层平面图中三个不同梯段的投影。
（7）了解楼梯间墙、柱、门、窗的平面位置、编号和尺寸。
（8）了解楼梯剖面图在楼梯底层平面图中的剖切位置。
2．楼梯剖面图的识读步骤
（1）了解楼梯的构造形式。
（2）了解楼梯在竖向和进深方向的有关尺寸。
（3）了解楼梯段、平台、栏杆、扶手等的构造和用料说明。
（4）了解被剖切梯段的踏步级数。
（5）了解图中的索引符号。
3．楼梯节点详图的识读步骤
楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1∶10、1∶5、1∶2或1∶1的比例详细表示其形状、大小、所采用材料以及具体做法。
楼梯详图的识读方法：
（1）根据轴线编号查清楼梯详图和建筑平、立、剖面图的关系。
（2）楼梯间门窗洞口及圈梁的位置和标高，要与建筑平、立、剖面图和结构图对照查看。
（3）当楼梯详图建筑、结构两专业分别绘制时，阅读楼梯建筑详图应对照结构图，校核楼梯梁和板的尺寸和标高是否与建筑装修相符合。
1．建筑楼梯详图的作用是什么？
2．楼梯平面图的识读步骤有哪些？
3．楼梯剖面图的识读步骤有哪些？
复习思考题
