学习重点
地基与基础构造；地下室构造。

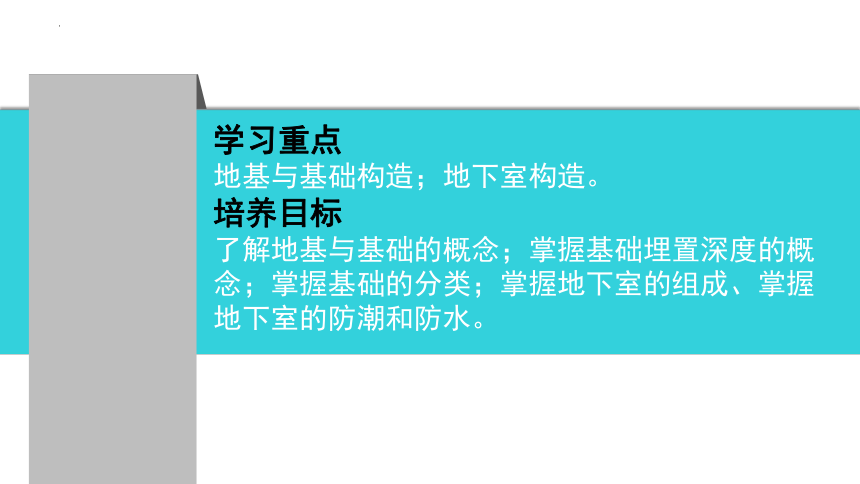

培养目标
了解地基与基础的概念；掌握基础埋置深度的概念；掌握基础的分类；掌握地下室的组成、掌握地下室的防潮和防水。
地下室构造
学习重点
地下室构造

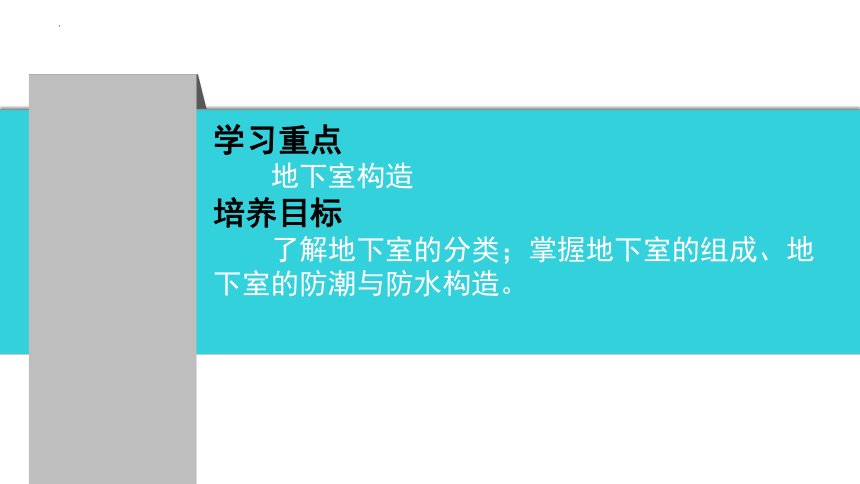

培养目标
了解地下室的分类；掌握地下室的组成、地下室的防潮与防水构造。
一、地下室的概念

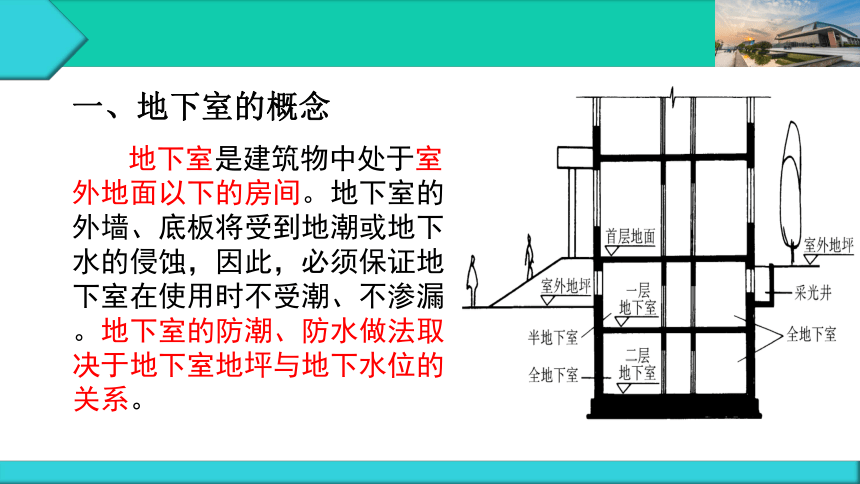

地下室是建筑物中处于室外地面以下的房间。地下室的外墙、底板将受到地潮或地下水的侵蚀，因此，必须保证地下室在使用时不受潮、不渗漏。地下室的防潮、防水做法取决于地下室地坪与地下水位的关系。

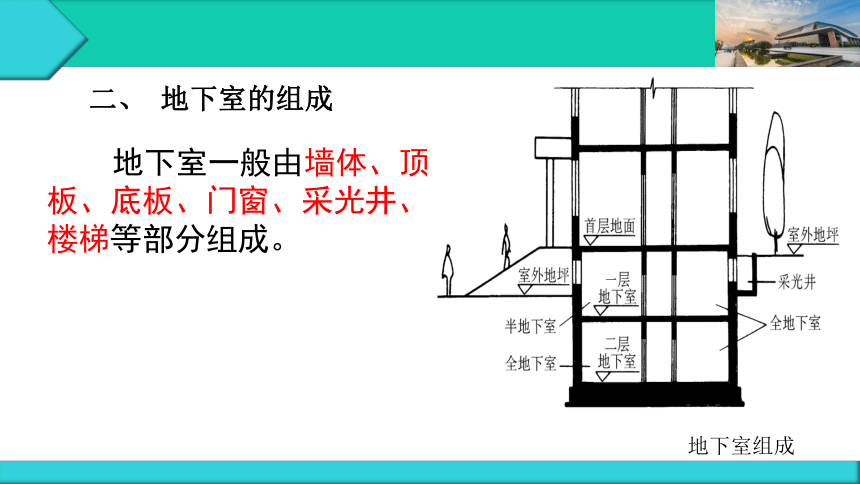

地下室一般由墙体、顶板、底板、门窗、采光井、楼梯等部分组成。
二、 地下室的组成
地下室组成

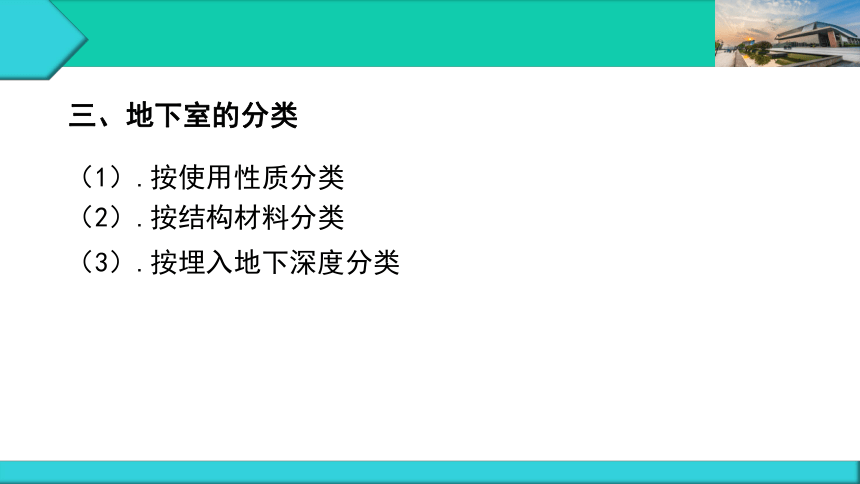

三、地下室的分类
（1）.按使用性质分类
（2）.按结构材料分类
（3）.按埋入地下深度分类

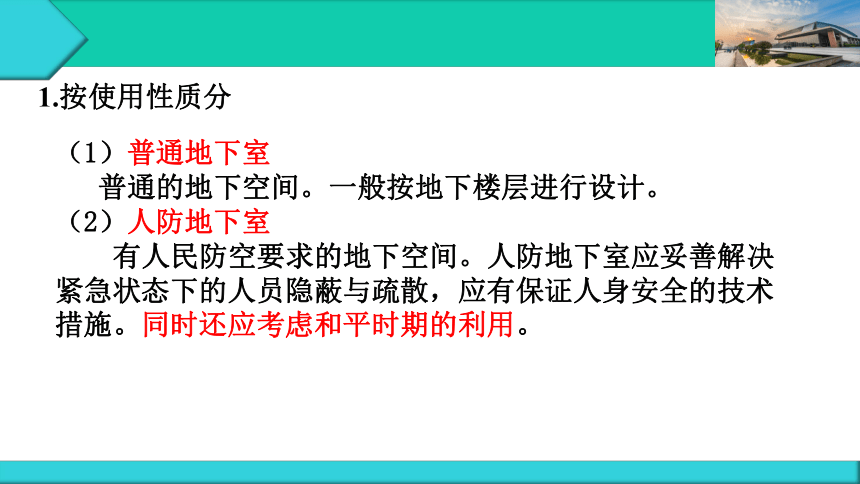

（1）普通地下室
普通的地下空间。一般按地下楼层进行设计。
（2）人防地下室
有人民防空要求的地下空间。人防地下室应妥善解决紧急状态下的人员隐蔽与疏散，应有保证人身安全的技术措施。同时还应考虑和平时期的利用。
1.按使用性质分

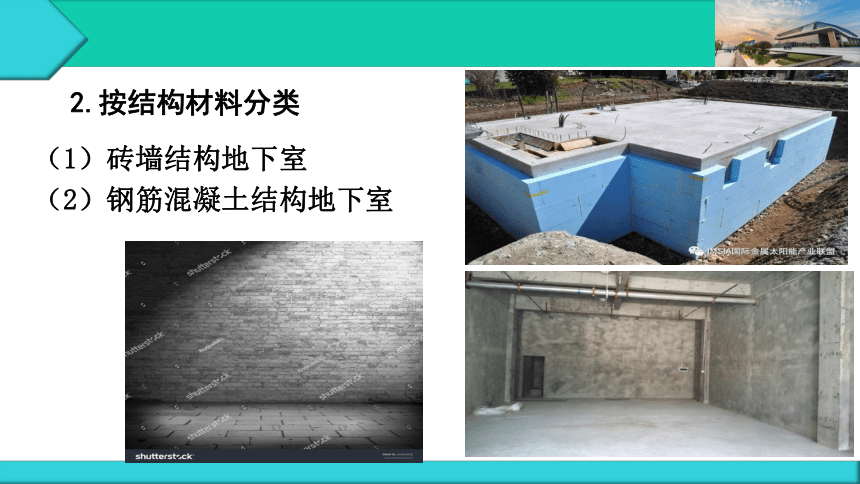

2.按结构材料分类
（1）砖墙结构地下室
（2）钢筋混凝土结构地下室

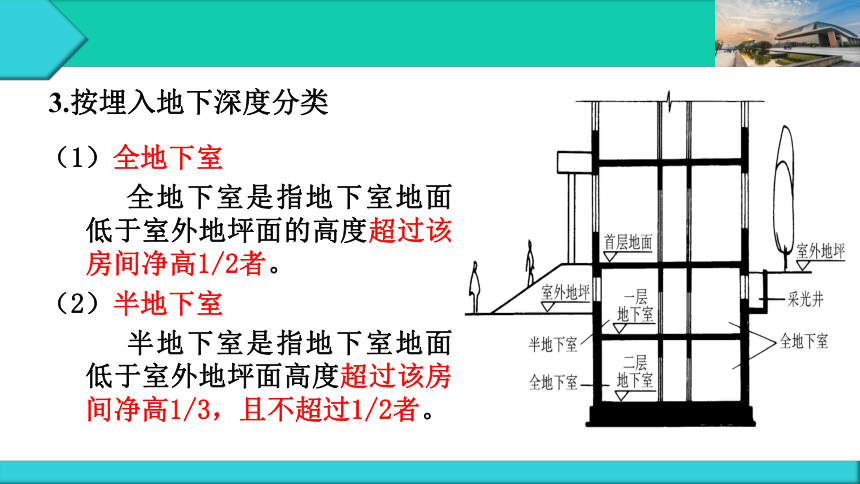

3.按埋入地下深度分类
（1）全地下室
全地下室是指地下室地面低于室外地坪面的高度超过该房间净高1/2者。
（2）半地下室
半地下室是指地下室地面低于室外地坪面高度超过该房间净高1/3，且不超过1/2者。

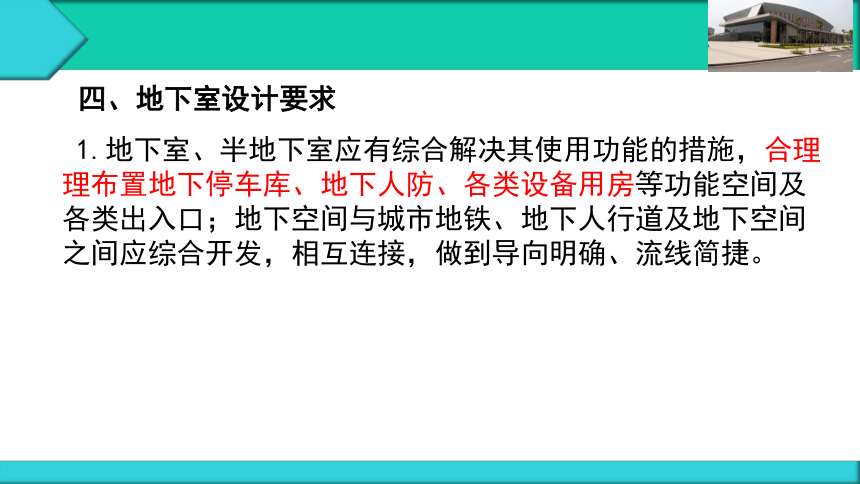

1.地下室、半地下室应有综合解决其使用功能的措施，合理理布置地下停车库、地下人防、各类设备用房等功能空间及各类出入口；地下空间与城市地铁、地下人行道及地下空间之间应综合开发，相互连接，做到导向明确、流线简捷。
四、地下室设计要求

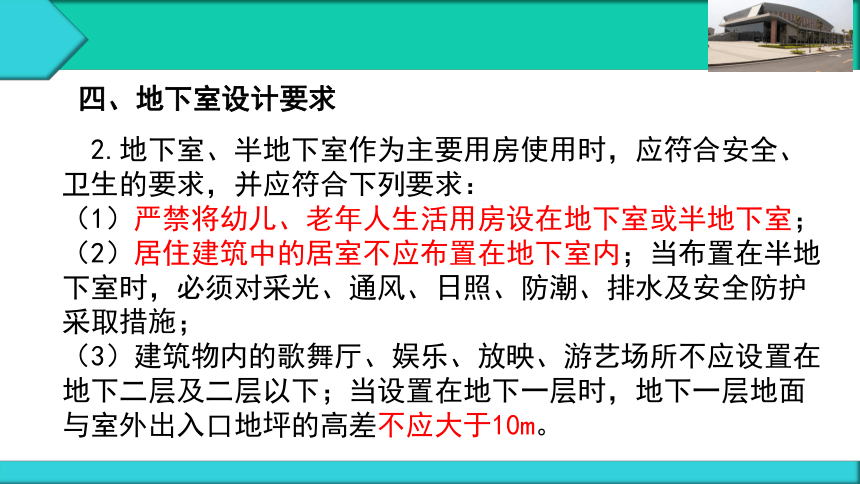

2.地下室、半地下室作为主要用房使用时，应符合安全、卫生的要求，并应符合下列要求：
（1）严禁将幼儿、老年人生活用房设在地下室或半地下室；
（2）居住建筑中的居室不应布置在地下室内；当布置在半地下室时，必须对采光、通风、日照、防潮、排水及安全防护采取措施；
（3）建筑物内的歌舞厅、娱乐、放映、游艺场所不应设置在地下二层及二层以下；当设置在地下一层时，地下一层地面与室外出入口地坪的高差不应大于10m。
四、地下室设计要求

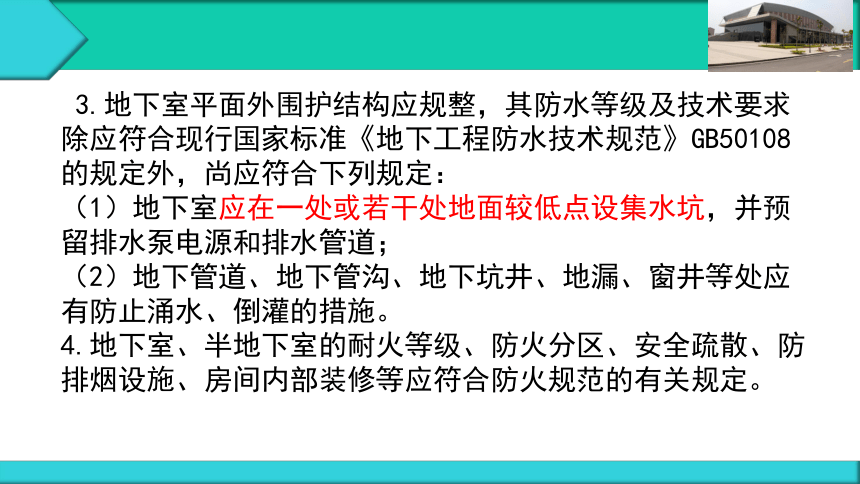

3.地下室平面外围护结构应规整，其防水等级及技术要求除应符合现行国家标准《地下工程防水技术规范》GB50108的规定外，尚应符合下列规定：
（1）地下室应在一处或若干处地面较低点设集水坑，并预留排水泵电源和排水管道；
（2）地下管道、地下管沟、地下坑井、地漏、窗井等处应有防止涌水、倒灌的措施。
4.地下室、半地下室的耐火等级、防火分区、安全疏散、防排烟设施、房间内部装修等应符合防火规范的有关规定。
5.墙体
承担垂直荷载及土、地下水以及土冻胀时侧压力。其最小厚度不应低于300mm，外墙应作防潮或防水处理。
6.顶板
可用预制板、现浇板、或者预制板上作现浇层（装配整体式楼板）。如为防空地下室，必须采用现浇板，并按有关规定决定厚度和混凝土强度等级。
7.底板
一般采用现浇钢筋混凝土底板。
8.门窗
普通地下室门窗同地上部分。
防空地下室应符合相应等级的防护和密闭要求，一般采用钢门或混凝土门，防空地下室一般不容许设窗。
五、地下室构造
9.楼梯
可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯。
防空要求的地下室至少要设置两部楼梯通向地面的安全出口，并且必须有一个是独立的安全出口。且安全出口与地面以上建筑应有一定距离，一般不小于地面建筑物高度的一半。
五、地下室构造
10.采光井
采光井由底板和侧墙构成：侧墙可以用砖墙或钢筋混凝土板墙制作，底板一般为混凝土浇筑。
采光井底板应有1%～3%的坡度。
采光井的上部应有铸铁篦子或尼龙瓦盖，以防止人员、物品掉入采光井内。
深度：采光井底板距窗台低250～300mm。
宽度：1000mm。开间：窗宽+1000mm。
采光井的构造
地下水的常年设计水位和最高地下水位均低于地下室地坪标高，且地基及回填土范围内无上层滞水时，只需做防潮处理即可。
地下室的防潮
构造做法：墙体必须采用水泥砂浆砌筑，在外墙外表面先抹一层20mm厚水泥砂浆找平层后，涂刷冷底子油一道和热沥青两道，需涂刷至室外散水坡处。然后在防潮层外侧回填低渗透性土壤，并逐层夯实，土层宽500mm左右，以防地表水的影响，如右图所示。
五、地下室的防潮
a)墙体防潮
地下室所有的墙体都必须设两道水平防潮层，一道设在地下室地坪附近，一般设置在地坪的结构层之间；另一道设在室外地面散水坡以上150～200mm的位置，以防地潮沿地下墙身或勒脚处墙身入侵室内。地下室地坪的防潮构造，如图3-13b)所示。
地下室地坪的防潮构造，如右图所示。
地坪处防潮
C15混凝土
C15混凝土
卷材防水层
当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪均受到水的侵袭，如图3-14a)所示。地下室外墙受到地下水侧压力的影响，地坪受到地下水浮力的影响。这时必须考虑对地下室外墙和地坪做防水处理。地下室的防水按所用材料不同，包括柔性防水和刚性防水。
地下室的防水
水压情况
图3-14 地下室的柔性防水构造
地下室采用砖墙承重的，地下室防水多采用外包式柔性防水处理，如图3-14b)所示。外包式防水是将防水层贴在迎水面，即地下室外墙的外表面，这对防水较为有利，缺点是维修困难；内包式防水是将防水层贴在背水的一面，即地下室墙身的内表面，这时施工方便，便于维修，但对防水不太有利。
地下室地坪的防水处理：
对地下室地坪的防水处理，是在土层上先浇混凝土垫层作底板，板厚约100mm。满铺防水层，然后在防水层上抹20mm厚水泥砂浆保护层，浇筑钢筋混凝土。地坪防水层必须留出足够的长度以便与垂直防水层搭接。
图3-15 防水混凝土做地下室的处理
防水混凝土外墙、底板，均不宜太薄。一般外墙厚应为200mm以上，底板厚应在150mm以上，否则会影响抗掺效果。为防止地下水对混凝土侵袭。在墙外侧应抹水泥砂浆、刷冷底子油一道，热沥青两道，如图3-15所示。
案例一
识图应用
2
3
1
作业题
一、 填空题：
1、地基分为 和 两类。
2、 是建筑物的重要组成部分，它承受建筑物的全部荷载并将它们传给 。
3、 至基础底面的垂直距离为基础的埋置深度，简称 。
4、地基土质均匀时，基础应尽量 ，但是最小埋深不小于
mm。
5.按照基础所采用的材料和受力特点，可分为 和 。
6.地下室按使用性质,可以分为 和 两类。按理人地下深度则可分为 和 两类。
7.在地下室防水工程中，根据防水材料做法的不同，有 、 、 和 等几种形式。
二、选择题
1、当地下水位很高，基础不能埋在地下水位以上时,应将基础底面埋置在 下，从而减少和避免地下水的影响。
A.最高水位200mm B.最低水位200m
C.最高水位500m D.最高水位和最低水位之间
2.础埋深不得过小,一般不小于 mm 。
A.300 B.200 C.400 D.500
3.一般情况下,建筑物的基础埋置深度应 。
A.大于冻土深度200mm B.小子冻土深度
C.等于冻土深度 D.与冻土深度无关
三、思考题
1.简述地基与基础的关系？
2.地基应满足哪些方面的要求？
3.地下室防水工程中一般有几种防水做法？
