(共29张PPT)
类型

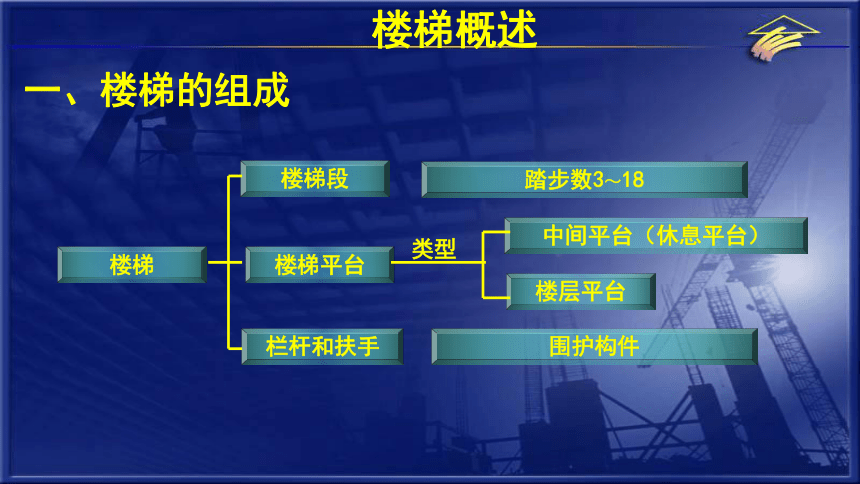

一、楼梯的组成
楼梯
楼梯段
楼梯平台
栏杆和扶手
踏步数3～18
中间平台（休息平台）
楼层平台
围护构件
楼梯概述

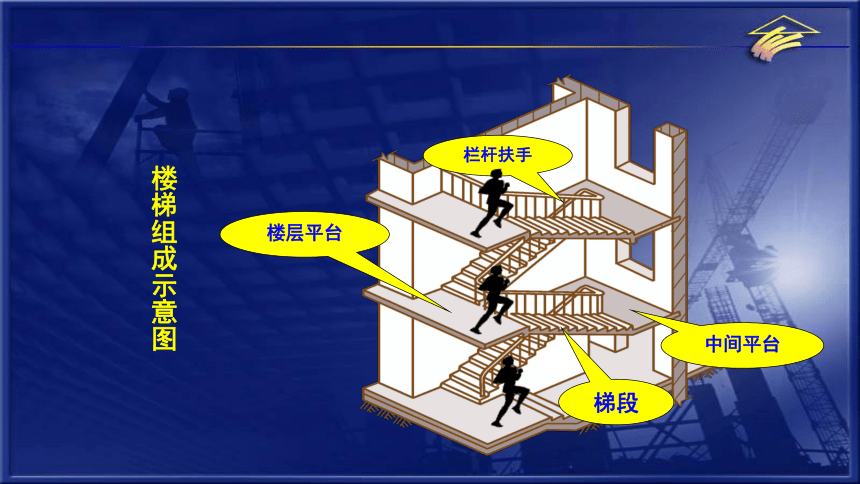

楼梯组成示意图
梯段
中间平台
栏杆扶手
楼层平台

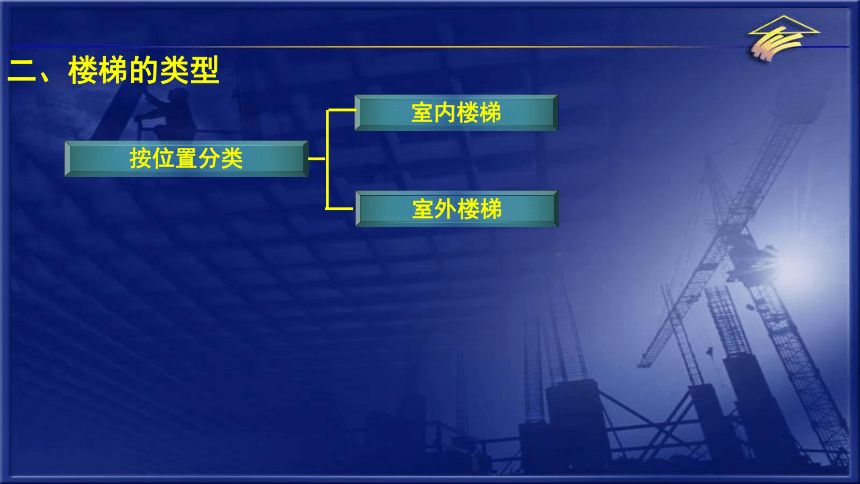

二、楼梯的类型
按位置分类
室内楼梯
室外楼梯

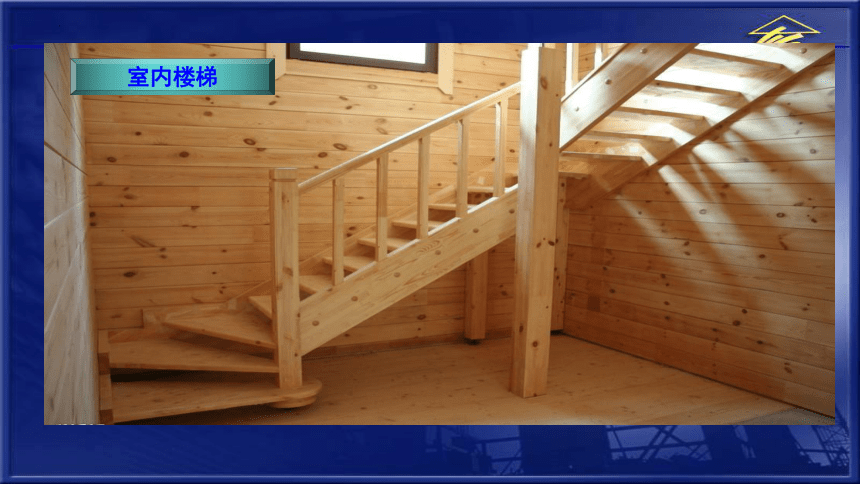

室内楼梯

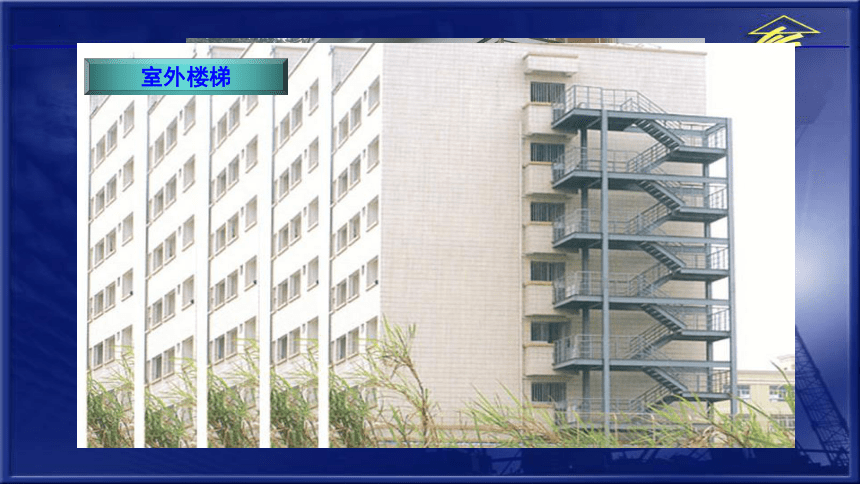

室外楼梯

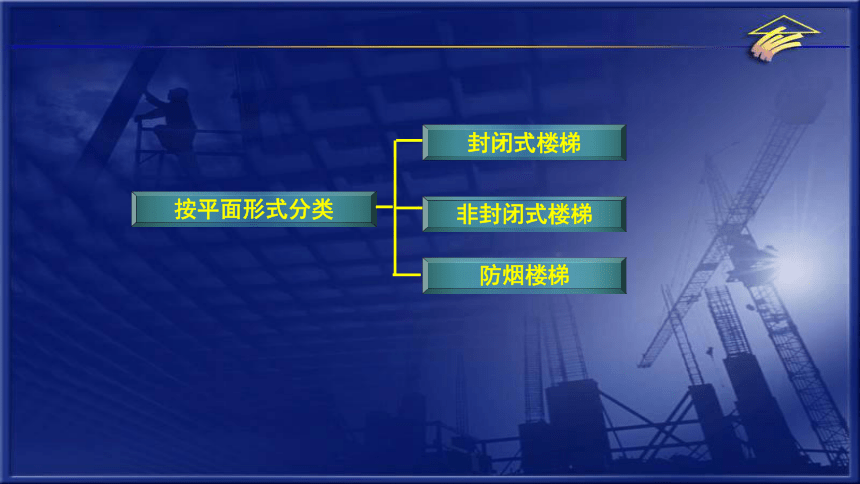

按平面形式分类
防烟楼梯
封闭式楼梯
非封闭式楼梯

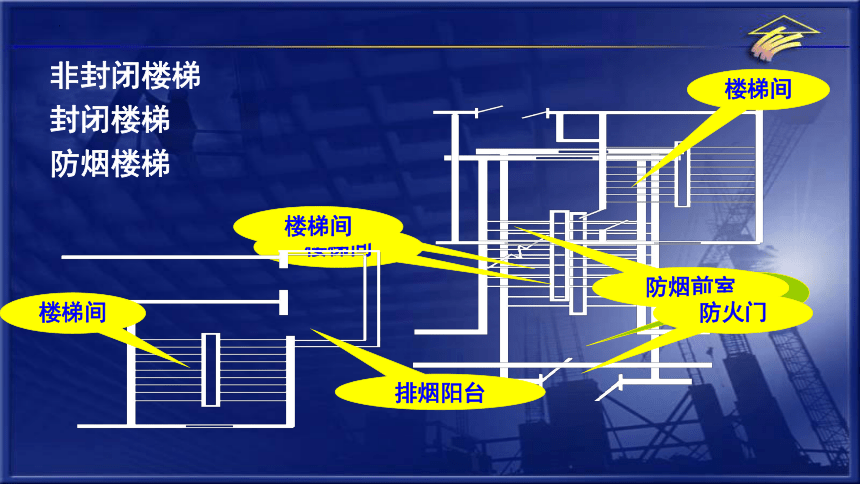

非封闭楼梯
封闭楼梯
防烟楼梯
楼梯间
楼梯间
楼梯间
排烟阳台
楼梯间
走道
防烟前室
防火门

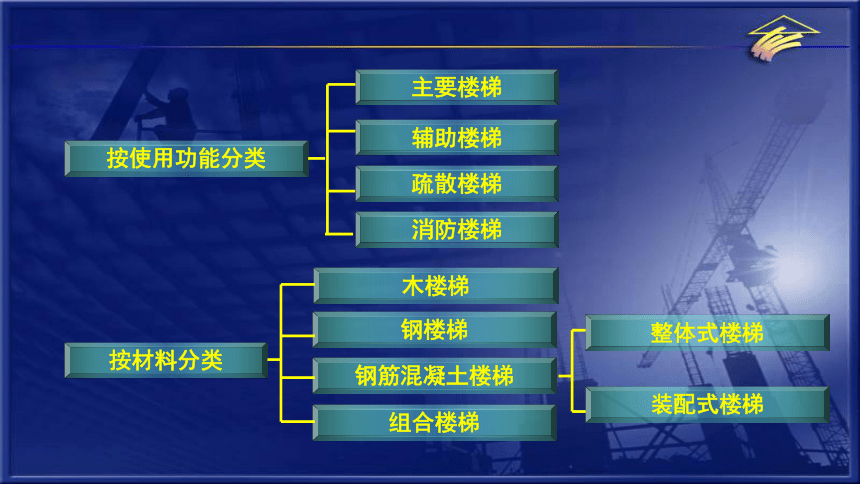

按使用功能分类
主要楼梯
辅助楼梯
消防楼梯
按材料分类
木楼梯
钢楼梯
钢筋混凝土楼梯
组合楼梯
整体式楼梯
装配式楼梯
疏散楼梯

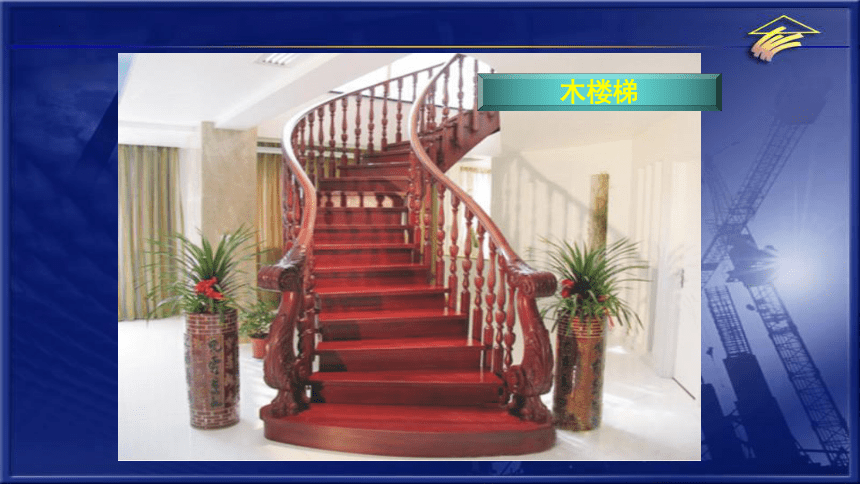

木楼梯
钢楼梯
整体式楼梯
装配式楼梯
直行单跑楼梯
弧形单跑楼梯
螺旋形单跑楼梯
直行双跑楼梯
平行双跑楼梯
转角双跑楼梯
双分式楼梯
双合式楼梯
按形式分类
三跑和多跑楼梯
双跑楼梯
其他形式楼梯
单跑楼梯
曲尺形三跑楼梯
三角形三跑楼梯
转角三跑楼梯
折形多跑楼梯
剪刀楼梯
交叉楼梯
直行单跑楼梯
直行双跑楼梯
双分转角双跑楼梯
三跑楼梯
交叉式楼梯
剪刀式楼梯
螺旋楼梯
弧形楼梯
三、楼梯的尺度
一般的楼梯坡度在23°～45°之间，正常情况下应当把楼梯的坡度控制在38°以内，一般认为30°左右较为适宜。坡度小于23°时，应设成坡道；坡度大于45°时应设成爬梯。
楼梯的坡度是指楼梯段的坡度，即楼梯段的倾斜角度。
楼梯的坡度小时，行走舒适，但是占地面积大，增加造价；反之，节约了面积，行走吃力。
坡度的表示方法
角度法
比值法
用斜面与水平面的夹角表示
用斜面在垂直面上的投影高和在水平面上的投影长之比来表示
（一）楼梯的坡度与踏步尺寸——楼梯的坡度
梯
坡道
台阶
楼梯
工作梯
电梯
坡道≤10°
室外台阶10°～23 °
楼梯23°～45 °, 30°最宜
自动扶梯
爬梯
自动扶梯30°左右
工作梯45°～ 60°
爬梯60°～ 90°
电梯 90°
g
r
经验公式：
2r + g = 600～620 mm（人的平均步距）
　式中，r 表示踢面高度；g 表示踏面宽度。
（一）楼梯的坡度与踏步尺寸——踏步尺寸
踏步尺寸包括踏面宽和踢面高；
踏面是人脚踩的部分，其宽度不应小于成年人的脚长，一般为250～320mm；踢面高一般为140~180mm。
踢面高与踏面宽关系
各种类型的建筑常用的适宜踏步尺寸
名称 住宅 学校 办公楼 影剧院 会堂 医院 幼儿园
踢面高r（mm） 156～175 140～160 120～150 150 120～150
踏面宽g（mm） 300～250 340～280 350～300 300 300～260
（二）楼梯的宽度与平台宽度
1、楼梯段宽度：
从内墙面到扶手中心线或两扶手中心线之间的水平距离。
大小取决于通行人数、消防疏散要求。
单股人流通行的宽度：
0.55+（0～0.15）m
注：0.55m为正常人体的宽度，（0～0.15）m为人行走时的摆幅；一般不少于两股人流，一般建筑物楼梯段的宽度不小于1100mm。
2、平台宽度
中间平台宽度≥梯段的宽度
非封闭楼梯间
中间平台宽度≥梯段宽
走道
安全距离
不小于500
双跑楼梯的平台宽度≥1100mm
（三）楼梯的净空高度
平台净高
≥2000mm
平台净高
≥2000mm
梯段净高≥2200mm
楼梯段上的净空高度和平台上的净空高度
当在平行双跑或平行双分双合式楼梯底层中间平台下设置通道时，为满足平台净空高度，一般采用以下方式解决：
长短跑
降低平台下地坪
1、2种综合
底层直跑
（四）梯井
两个楼梯梯段之间的
空隙。公共建筑梯井宽度
大于等于150mm，住宅、
小学、儿童机构≤200mm。
（五）栏杆、扶手
儿童使用在600～700mm
高度增设的扶手，且垂直杆件
间距≤110mm。
室内扶手高度
≥900mm
若水平栏杆长度＞500mm
扶手高度
≥1000mm
梯段处 顶层平台处安全栏杆
栏杆扶手高度
