(共24张PPT)

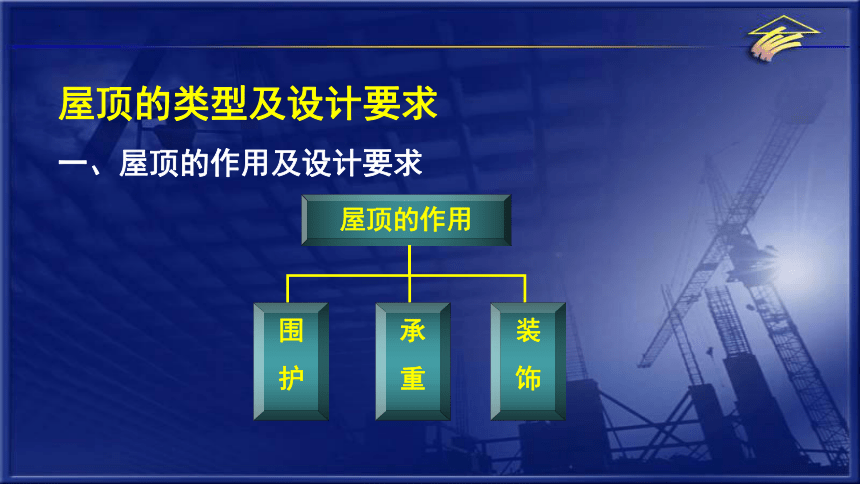

屋顶的类型及设计要求
一、屋顶的作用及设计要求
屋顶的作用
围
护
承
重
装
饰

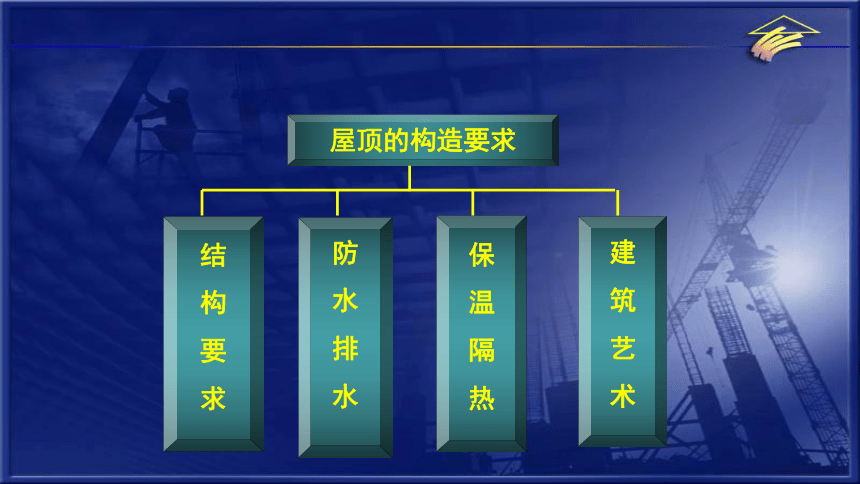

屋顶的构造要求
结
构
要
求
防
水
排
水
保
温
隔
热
建
筑
艺
术

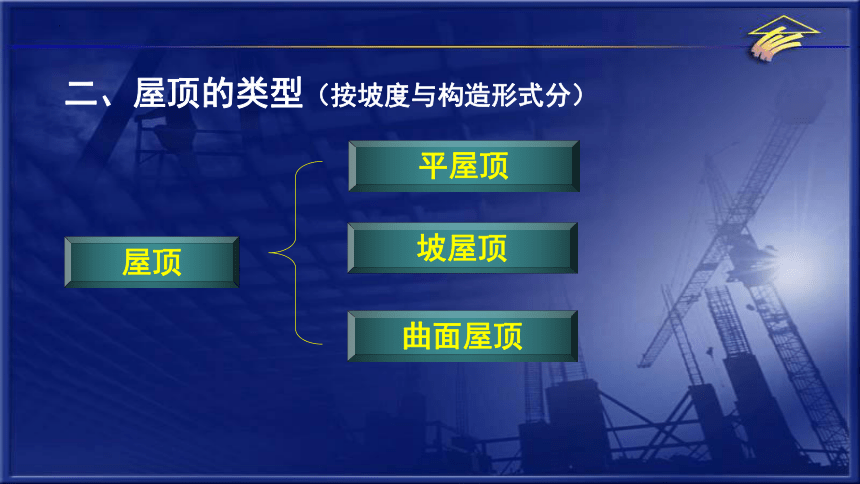

二、屋顶的类型（按坡度与构造形式分）
屋顶
平屋顶
坡屋顶
曲面屋顶

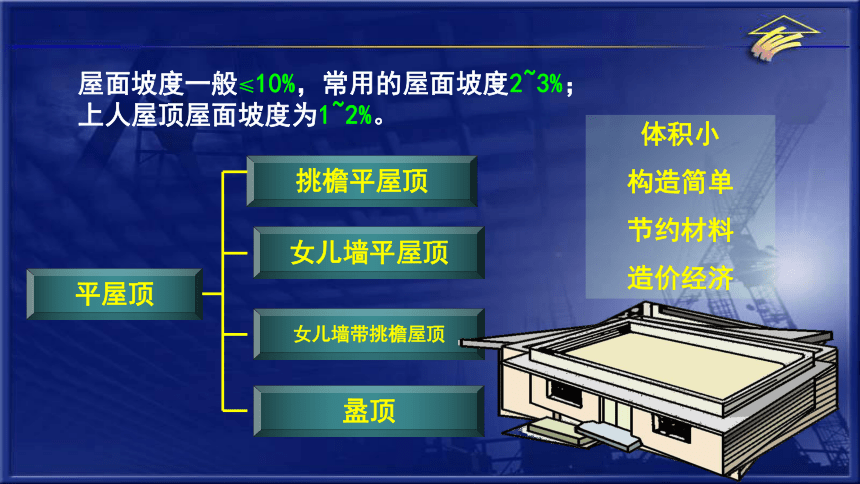

平屋顶
挑檐平屋顶
女儿墙平屋顶
女儿墙带挑檐屋顶
盝顶
屋面坡度一般≤10%，常用的屋面坡度2~3%；
上人屋顶屋面坡度为1~2%。
体积小
构造简单
节约材料
造价经济

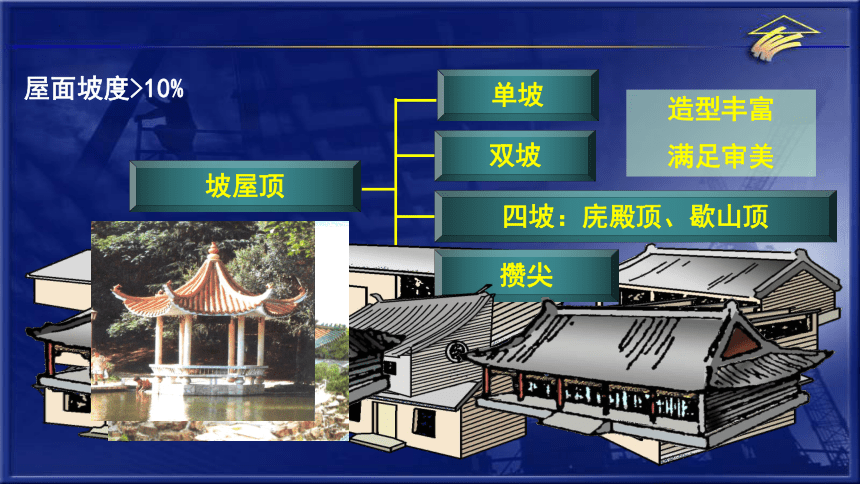

坡屋顶
单坡
双坡
攒尖
四坡：庑殿顶、歇山顶
屋面坡度>10%
造型丰富
满足审美

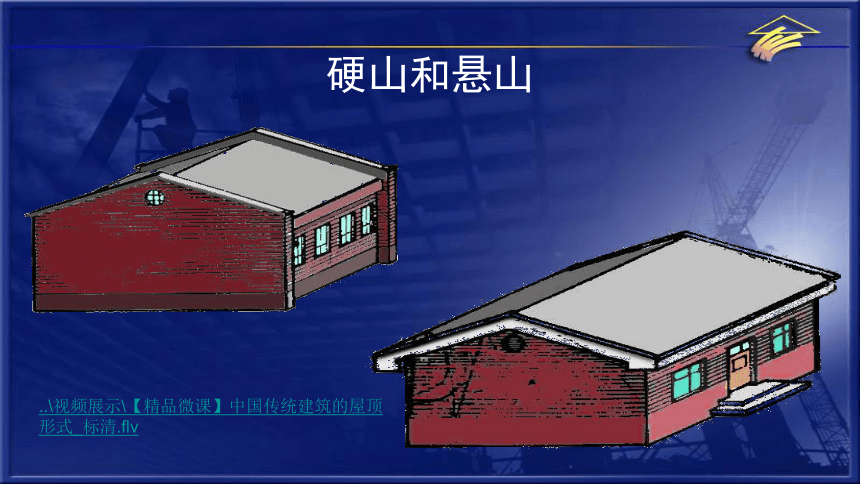

硬山和悬山
..\视频展示\【精品微课】中国传统建筑的屋顶形式_标清.flv

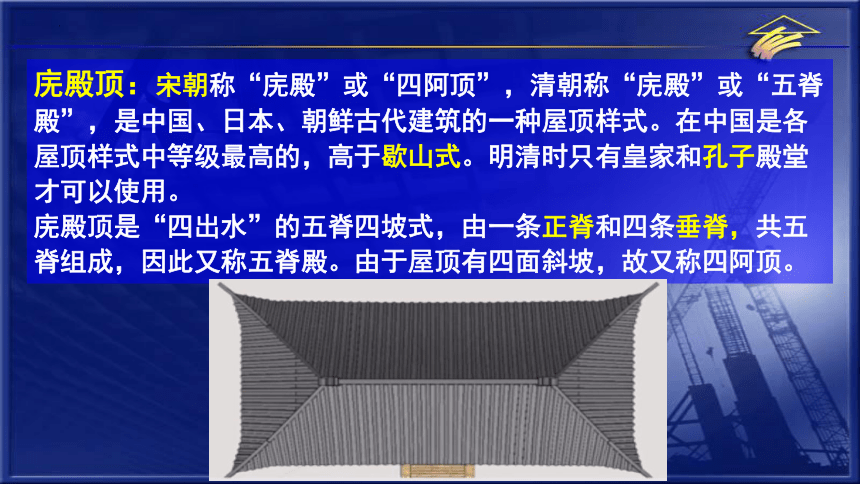

庑殿顶：宋朝称“庑殿”或“四阿顶”，清朝称“庑殿”或“五脊殿”，是中国、日本、朝鲜古代建筑的一种屋顶样式。在中国是各屋顶样式中等级最高的，高于歇山式。明清时只有皇家和孔子殿堂才可以使用。
庑殿顶是“四出水”的五脊四坡式，由一条正脊和四条垂脊，共五脊组成，因此又称五脊殿。由于屋顶有四面斜坡，故又称四阿顶。

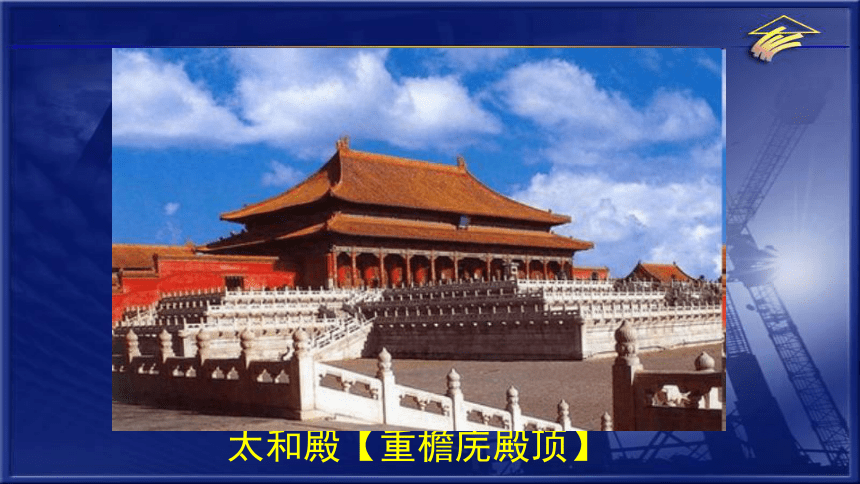

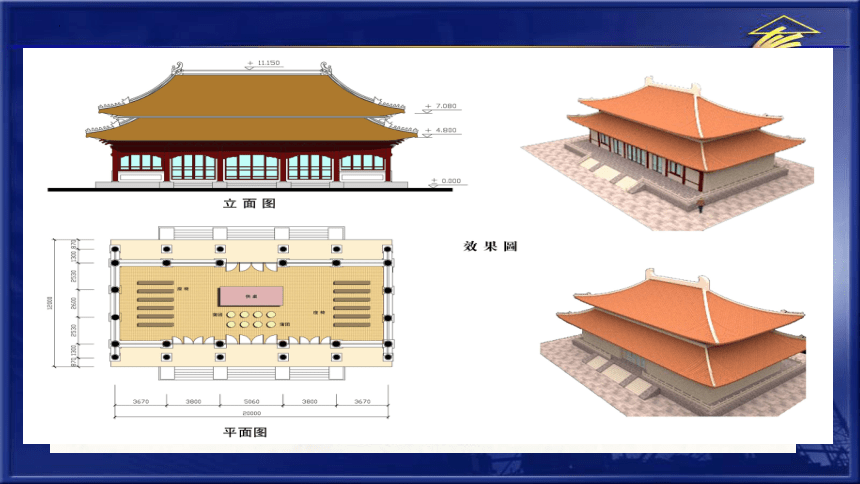

太和殿【重檐庑殿顶】
歇山顶：为古代汉族建筑屋顶样式之一，在规格上仅次于庑殿顶。歇山顶共有九条屋脊，即一条正脊、四条垂脊和四条戗脊，因此又称九脊顶。由于其正脊两端到屋檐处中间折断了一次，分为垂脊和戗脊，好像“歇”了一歇，故名歇山顶。其上半部分为悬山顶或硬山顶的样式，而下半部分则为庑殿顶的样式。歇山顶结合了直线和斜线，在视觉效果上给人以棱角分明、结构清晰的感觉。
歇山式的屋顶两侧形成的三角形墙面，叫做山花。
⊙歇山顶
保和殿【重檐歇山顶】
【硬山卷棚顶】
中国古代屋顶等级的顺序如下：
重檐庑殿顶＞重檐歇山顶＞单檐庑殿顶＞单檐歇山顶＞悬山顶＞硬山顶＞卷棚顶
攒顶：几条垂脊交会于顶部的锥形屋顶。也称攒尖顶。
曲面屋顶
单曲面
多曲面
屋顶的承重结构多为空间结构。
受力合理
节约材料
施工复杂
造价高
曲面屋顶
三、屋顶的基本构造组成
基本构造
屋面
屋顶防水排水的关键层，又叫屋面防水层
承重结构
顶棚
直接式顶棚
悬吊式顶棚
坡
屋
顶
平
屋
顶
曲
面
屋
顶
屋面
承重结构
顶棚
屋顶的基本构造
