钢筋混凝土楼梯的构造

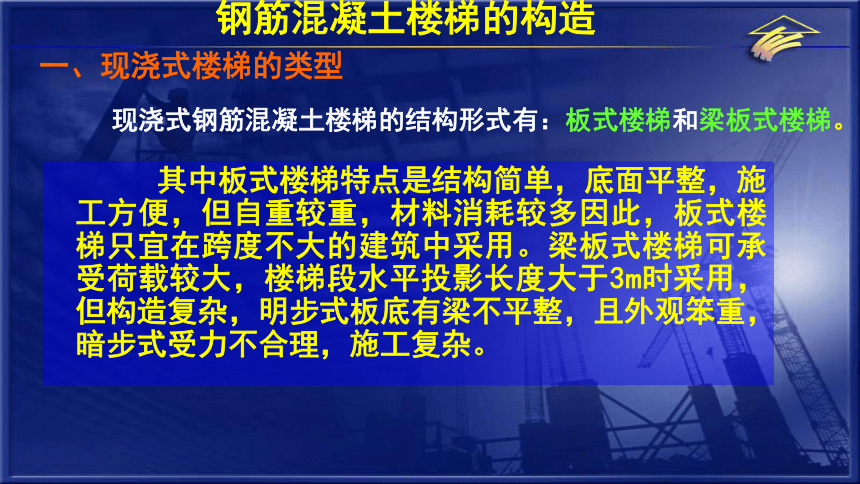

其中板式楼梯特点是结构简单，底面平整，施工方便，但自重较重，材料消耗较多因此，板式楼梯只宜在跨度不大的建筑中采用。梁板式楼梯可承受荷载较大，楼梯段水平投影长度大于3m时采用，但构造复杂，明步式板底有梁不平整，且外观笨重，暗步式受力不合理，施工复杂。
现浇式钢筋混凝土楼梯的结构形式有：板式楼梯和梁板式楼梯。
一、现浇式楼梯的类型

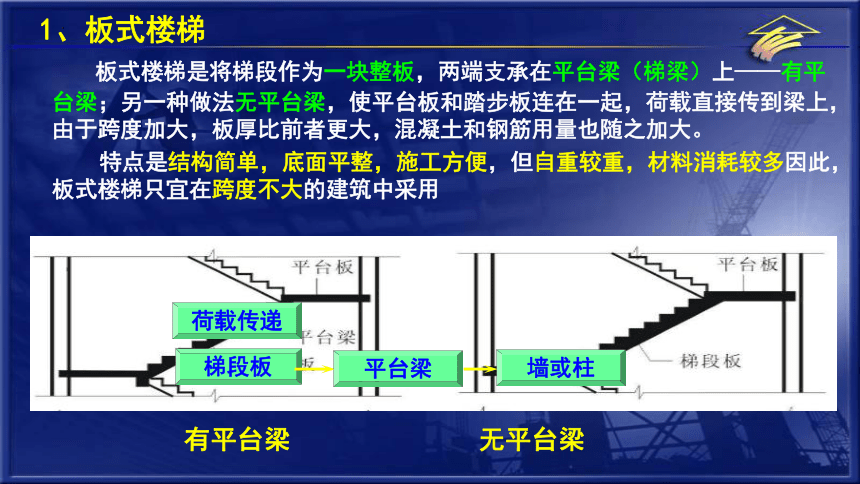

板式楼梯是将梯段作为一块整板，两端支承在平台梁（梯梁）上——有平台梁；另一种做法无平台梁，使平台板和踏步板连在一起，荷载直接传到梁上，由于跨度加大，板厚比前者更大，混凝土和钢筋用量也随之加大。
特点是结构简单，底面平整，施工方便，但自重较重，材料消耗较多因此，板式楼梯只宜在跨度不大的建筑中采用
1、板式楼梯
有平台梁 无平台梁
梯段板
平台梁
墙或柱
荷载传递
平板式楼梯

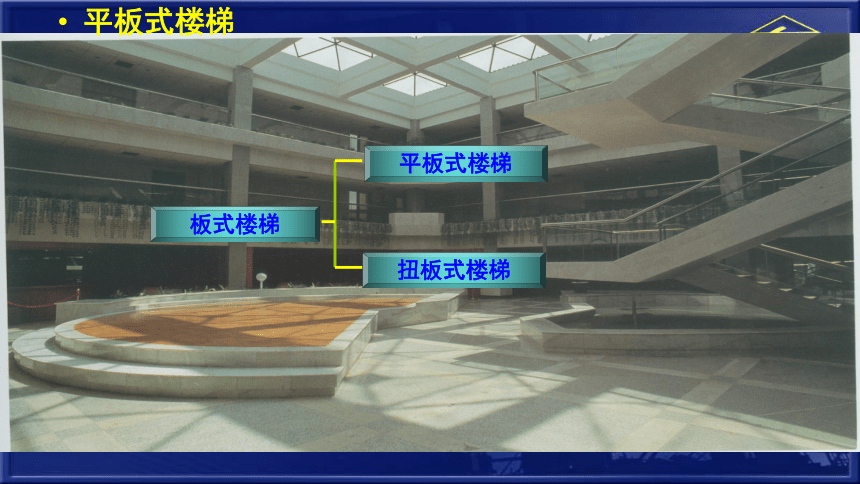

板式楼梯
平板式楼梯
扭板式楼梯
扭板式楼梯
2、梁板式楼梯

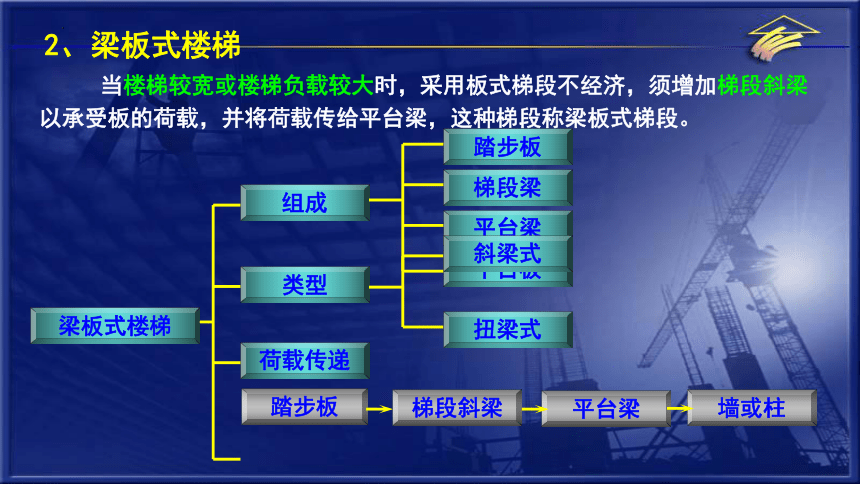

当楼梯较宽或楼梯负载较大时，采用板式梯段不经济，须增加梯段斜梁以承受板的荷载，并将荷载传给平台梁，这种梯段称梁板式梯段。
梁板式楼梯
组成
类型
荷载传递
踏步板
梯段梁
平台梁
平台板
斜梁式
扭梁式
踏步板
梯段斜梁
平台梁
墙或柱
梁板式楼梯

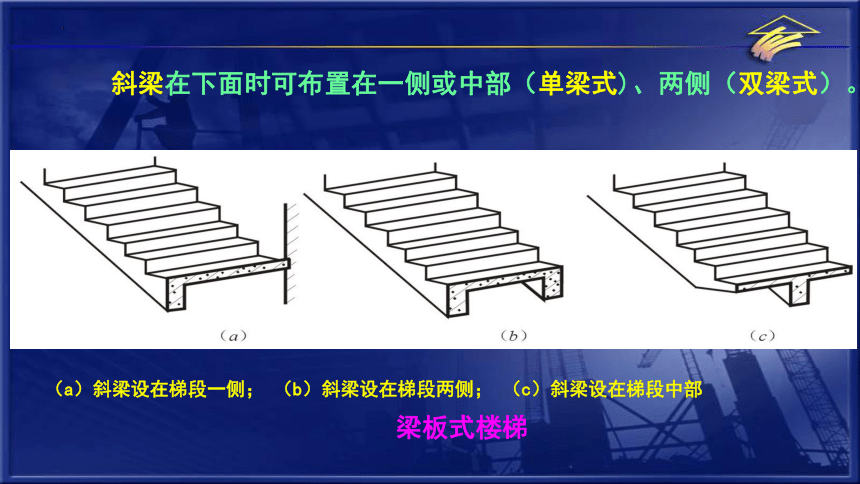

（a）斜梁设在梯段一侧； （b）斜梁设在梯段两侧； （c）斜梁设在梯段中部
斜梁在下面时可布置在一侧或中部（单梁式)、两侧（双梁式）。
单梁通透式楼梯
（斜梁设在梯段中部）
单梁通透式楼梯
（斜梁设在梯段中部）
双梁设置

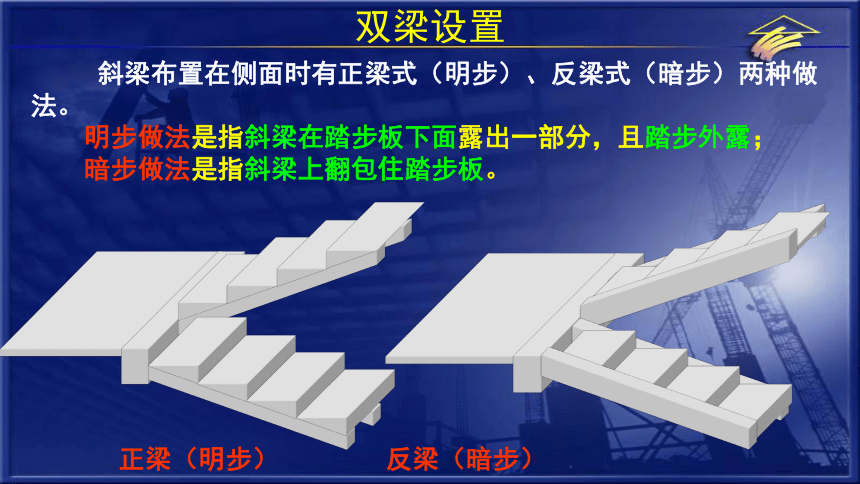

斜梁布置在侧面时有正梁式（明步）、反梁式（暗步）两种做法。
明步做法是指斜梁在踏步板下面露出一部分，且踏步外露；
暗步做法是指斜梁上翻包住踏步板。
正梁（明步） 反梁（暗步）
双梁楼梯︱ ︱暗步
双梁楼梯︱ ︱明步

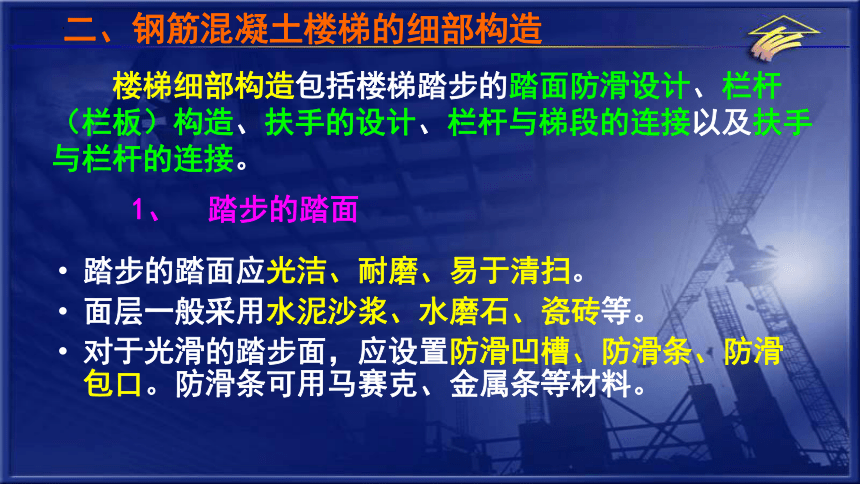

楼梯细部构造包括楼梯踏步的踏面防滑设计、栏杆（栏板）构造、扶手的设计、栏杆与梯段的连接以及扶手与栏杆的连接。
1、 踏步的踏面
踏步的踏面应光洁、耐磨、易于清扫。
面层一般采用水泥沙浆、水磨石、瓷砖等。
对于光滑的踏步面，应设置防滑凹槽、防滑条、防滑包口。防滑条可用马赛克、金属条等材料。
二、钢筋混凝土楼梯的细部构造
各种防滑处理

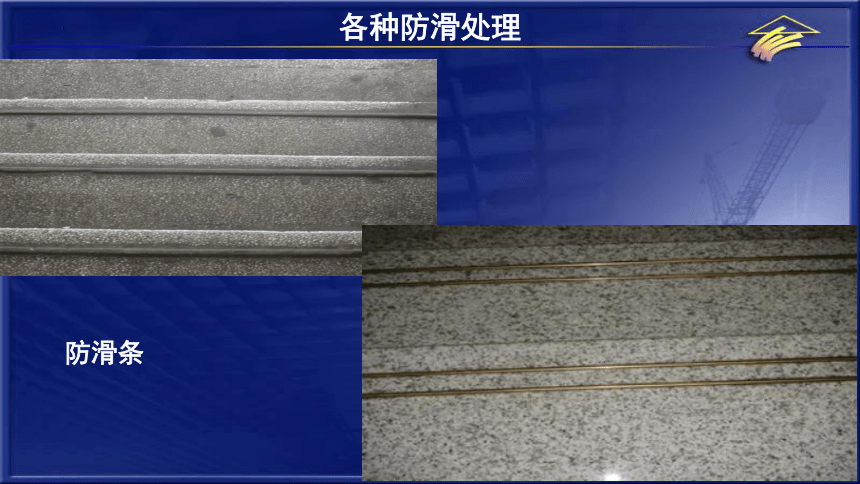

防滑条
防滑凹槽
防滑包口
2、 栏杆（栏板）与扶手
（1） 栏杆：栏杆多采用圆钢、方钢等材料。
栏板：栏板多采用钢筋砼、加筋砖砌体以及有钢丝网水泥板制作。
组合栏杆：栏杆和栏板的组合。金属栏杆、砼栏板或钢化玻璃栏板。
栏杆与踏步的连接方式
栏杆与踏步的连接：一种是将栏杆与踏步上的预埋件焊接；另一种是将栏杆插入踏步上的预留孔洞，再用细石砼、水泥砂浆或螺栓固定。
（2） 扶手
扶手一般多用硬木制作也有金属扶手、塑料扶手、水磨石扶手、天然或人造石材扶手等。
玻璃拦板+金属及木扶手
包石材拦板+金属扶手
复合材料拦板+木扶手
玻璃拦板+不锈钢扶手
实体拦板+石材扶手板
首层的第一个楼梯段不能直接搁置在地坪上，需在下面设置基础，该基础简称梯基。
作法：
1 、楼梯段下直接设砖、石材或混凝土基础；
2 、楼梯直接支承在钢筋混凝土地梁上。
3、 楼梯的基础
梯基构造示意图
室外台阶与坡道
在一般建筑中，大多设置室外台阶，只有在车辆通行及特殊的情况下，才设置坡道，如医院、宾馆、幼儿园、行政办公大楼一级工业建筑的车间大门等处。
一、室外台阶
位置：
建筑物主要或次要出入口处。与建筑物主体断开留沉降缝。
组成及要求：
由平台和踏步组成
平台应比门洞每边宽出500mm左右，并比室内地坪低20～50mm，向外做出约1%的排水坡度。
踏步宽度不宜小于300mm，高度不宜大于150mm。
台阶构造：
面层
结构层
基层
混凝土台阶
石砌台阶
架空台阶
台阶的各种形式
二、坡道
坡道
行车坡道
轮椅坡道
普通坡道（车库出入口）
回车坡道（大型建筑入口）
坡道构造
对于坡度较陡，处于潮湿环境或用水磨石作面层的，需作防滑处理。
坡道也是由面层、结构层和基层组成，要求材料耐久性、抗冻性好，表面耐磨。
结构层有砼或石块等；
面层以水泥砂浆居多；
基层应注意防止不均匀沉降和冻胀土的影响。
坡道构造
坡道构造
