楼板层与地坪面构造
地坪构造

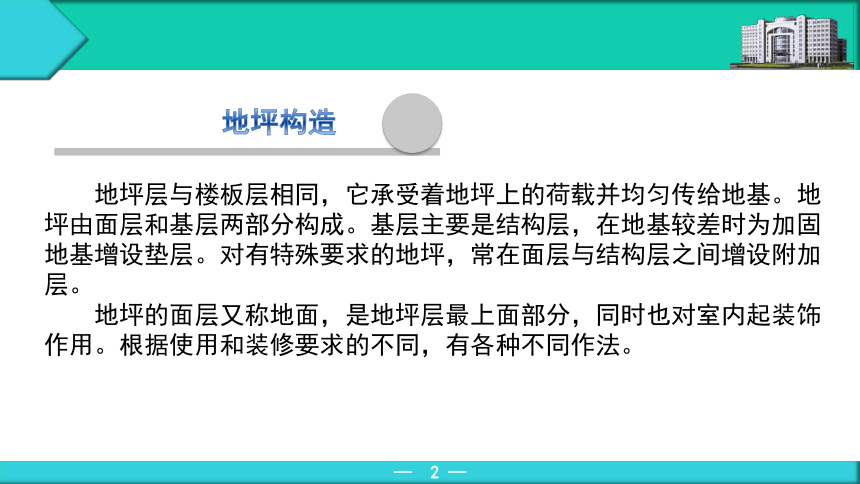

地坪层与楼板层相同,它承受着地坪上的荷载并均匀传给地基。地坪由面层和基层两部分构成。基层主要是结构层,在地基较差时为加固地基增设垫层。对有特殊要求的地坪,常在面层与结构层之间增设附加层。
地坪的面层又称地面,是地坪层最上面部分,同时也对室内起装饰作用。根据使用和装修要求的不同,有各种不同作法。

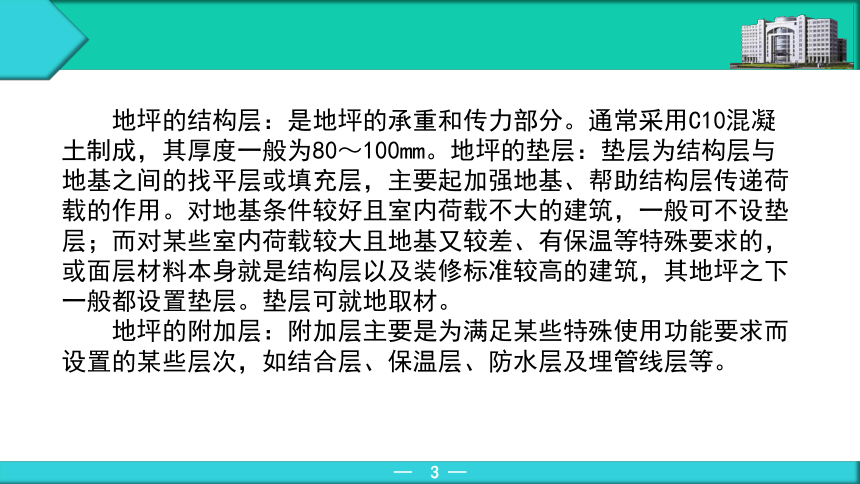

地坪的结构层:是地坪的承重和传力部分。通常采用C10混凝土制成,其厚度一般为80~100mm。地坪的垫层:垫层为结构层与地基之间的找平层或填充层,主要起加强地基、帮助结构层传递荷载的作用。对地基条件较好且室内荷载不大的建筑,一般可不设垫层;而对某些室内荷载较大且地基又较差、有保温等特殊要求的,或面层材料本身就是结构层以及装修标准较高的建筑,其地坪之下一般都设置垫层。垫层可就地取材。
地坪的附加层:附加层主要是为满足某些特殊使用功能要求而设置的某些层次,如结合层、保温层、防水层及埋管线层等。
地面构造

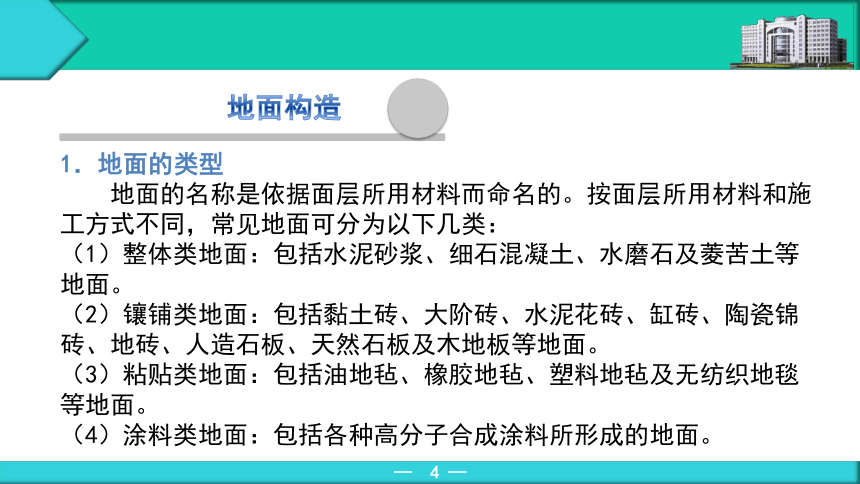

1.地面的类型
地面的名称是依据面层所用材料而命名的。按面层所用材料和施工方式不同,常见地面可分为以下几类:
(1)整体类地面:包括水泥砂浆、细石混凝土、水磨石及菱苦土等地面。
(2)镶铺类地面:包括黏土砖、大阶砖、水泥花砖、缸砖、陶瓷锦砖、地砖、人造石板、天然石板及木地板等地面。
(3)粘贴类地面:包括油地毡、橡胶地毡、塑料地毡及无纺织地毯等地面。
(4)涂料类地面:包括各种高分子合成涂料所形成的地面。

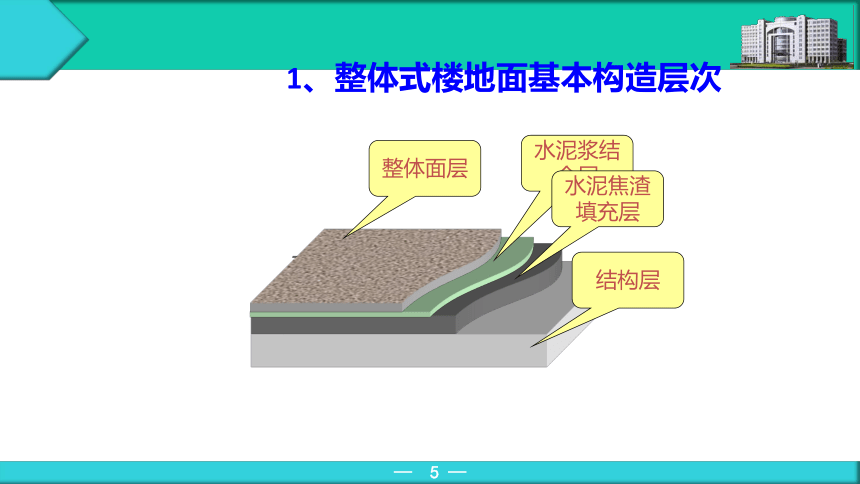

1、整体式楼地面基本构造层次
整体面层
水泥浆结合层
水泥焦渣填充层
结构层
2.整体类地面构造
(1)水泥砂浆地面

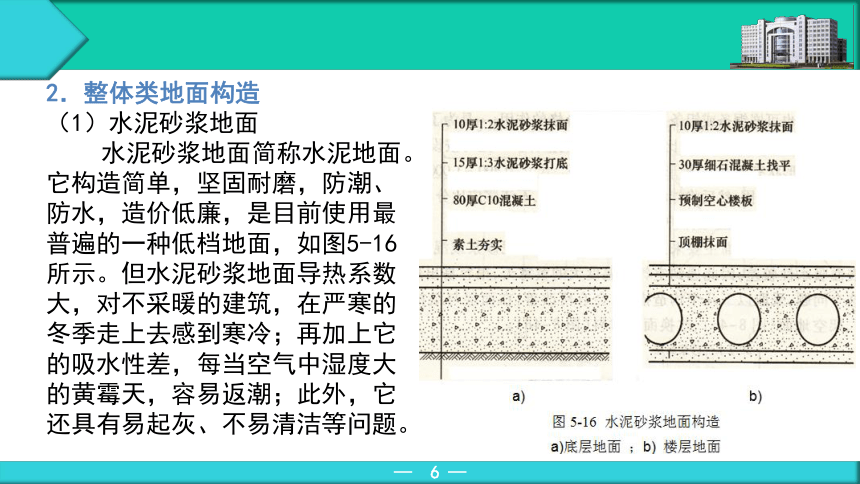

水泥砂浆地面简称水泥地面。它构造简单,坚固耐磨,防潮、防水,造价低廉,是目前使用最普遍的一种低档地面,如图5-16所示。但水泥砂浆地面导热系数大,对不采暖的建筑,在严寒的冬季走上去感到寒冷;再加上它的吸水性差,每当空气中湿度大的黄霉天,容易返潮;此外,它还具有易起灰、不易清洁等问题。

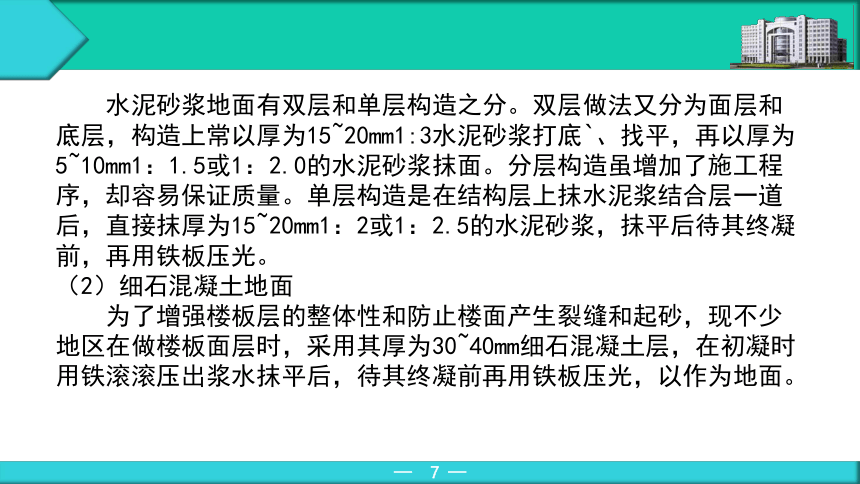

水泥砂浆地面有双层和单层构造之分。双层做法又分为面层和底层,构造上常以厚为15~20mm1:3水泥砂浆打底`、找平,再以厚为5~10mm1:1.5或1:2.0的水泥砂浆抹面。分层构造虽增加了施工程序,却容易保证质量。单层构造是在结构层上抹水泥浆结合层一道后,直接抹厚为15~20mm1:2或1:2.5的水泥砂浆,抹平后待其终凝前,再用铁板压光。
(2)细石混凝土地面
为了增强楼板层的整体性和防止楼面产生裂缝和起砂,现不少地区在做楼板面层时,采用其厚为30~40mm细石混凝土层,在初凝时用铁滚滚压出浆水抹平后,待其终凝前再用铁板压光,以作为地面。
(3)水磨石地面。
又称磨石子地面,其特点是表面光洁、美观、不易起灰,如图5-17所示。其造价较水泥地面高,黄霉天也易反潮。常用做建筑的大厅、走廊、楼梯以及卫生间的地面。

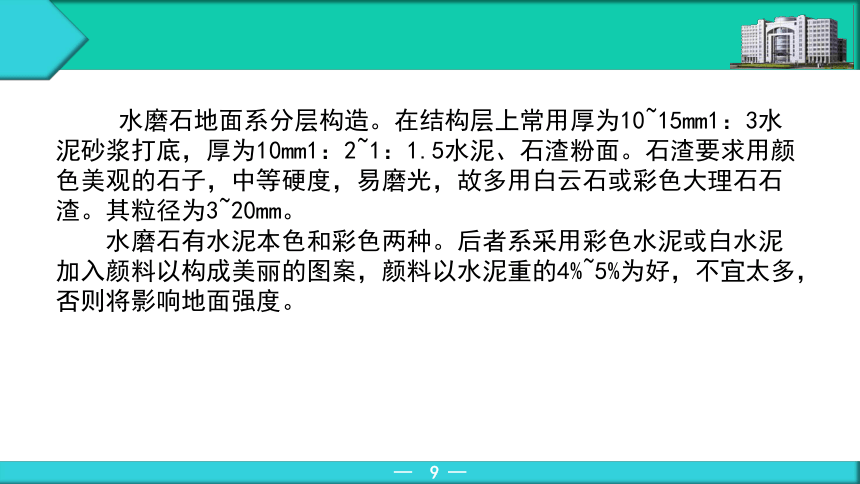

水磨石地面系分层构造。在结构层上常用厚为10~15mm1:3水泥砂浆打底,厚为10mm1:2~1:1.5水泥、石渣粉面。石渣要求用颜色美观的石子,中等硬度,易磨光,故多用白云石或彩色大理石石渣。其粒径为3~20mm。
水磨石有水泥本色和彩色两种。后者系采用彩色水泥或白水泥加入颜料以构成美丽的图案,颜料以水泥重的4%~5%为好,不宜太多,否则将影响地面强度。

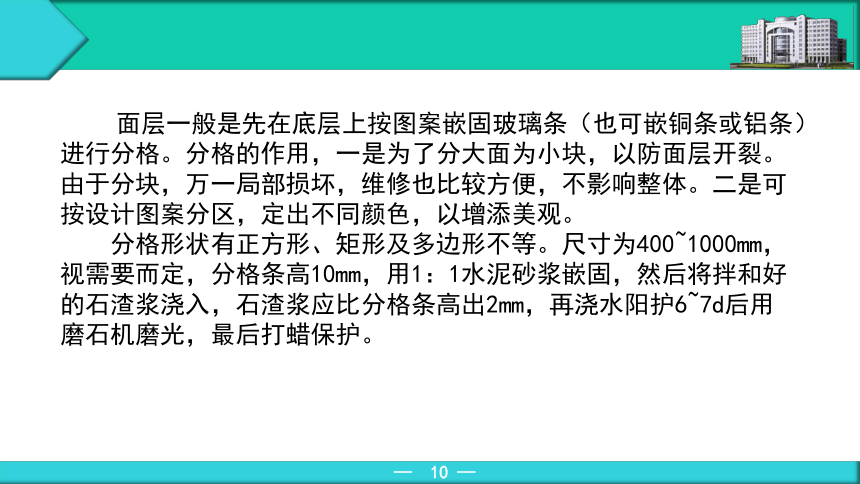

面层一般是先在底层上按图案嵌固玻璃条(也可嵌铜条或铝条)进行分格。分格的作用,一是为了分大面为小块,以防面层开裂。由于分块,万一局部损坏,维修也比较方便,不影响整体。二是可按设计图案分区,定出不同颜色,以增添美观。
分格形状有正方形、矩形及多边形不等。尺寸为400~1000mm,视需要而定,分格条高10mm,用1:1水泥砂浆嵌固,然后将拌和好的石渣浆浇入,石渣浆应比分格条高出2mm,再浇水阳护6~7d后用磨石机磨光,最后打蜡保护。
特点:
具有构造简单、施工方便、造价较低的特点,但导热系数大,易起灰、起砂,天气过潮时,易产生凝结水。
适用:
装饰要求较低档的楼地面。
特点:
具有表面平整光洁,坚固耐用、整体好,耐磨、耐腐蚀、易清洗,色彩图案组合多样等特点。
适用:
清洁度要求较高的场所,如厕所、公共浴池、公共的门厅、过道、楼梯等。
特点:
强度高,干缩小,其耐久性和防水性较好,且不易起砂。
适用:
面积较小的房间。

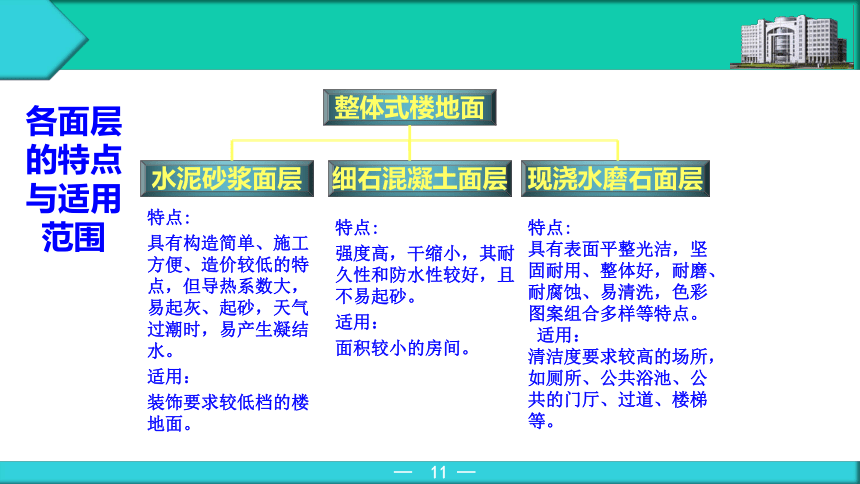

各面层的特点与适用范围
整体式楼地面
水泥砂浆面层
细石混凝土面层
现浇水磨石面层
水泥砂浆面层
细石混凝土面层
现浇水磨石面层

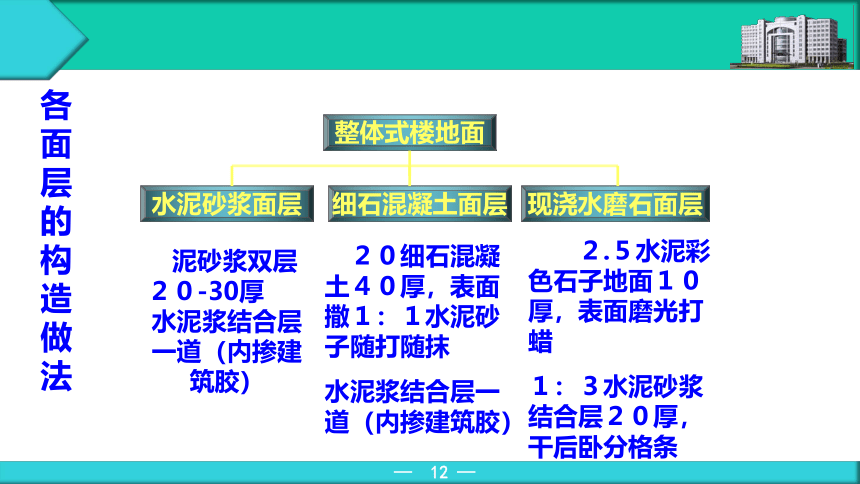

各面层的构造做法
整体式楼地面
水泥砂浆双层
20-30厚
水泥浆结合层一道(内掺建筑胶)
C20细石混凝土40厚,表面撒1:1水泥砂子随打随抹
水泥浆结合层一道(内掺建筑胶)
1:2.5水泥彩色石子地面10厚,表面磨光打蜡
1:3水泥砂浆结合层20厚,干后卧分格条
水磨石有水泥本色和彩色两种。后者是用白色水泥加入颜料或彩色水泥制成。
玻璃条(或铜条)分格的作用是减少面层开裂的可能,也便于维修。
块材面层
结构层
水泥砂浆结合层
水泥焦渣填充层
3.镶铺类地面构造
又称为块料地面,是利用各种预制块材或板材镶铺在基层上的地面,常见有以下几种:
(1)砖地面
由普通黏土砖或大阶砖铺砌的地面,大阶砖也系黏土烧制而成,规格常为30mm×350mm×350mm。由于砖的尺寸较大,可直接铺在素土夯实的地基上,但为了铺砌方便和易于找平,常用砂做结合层。普通黏土砖可以平铺,也可以
侧铺,砖缝之间以水泥砂浆或
石灰砂浆嵌缝,如图5-18所示。
砖材造价低廉,能吸湿,对黄
霉天返潮地区有利,但不耐磨
,故多用于一般性民用建筑。
(2)陶瓷砖地面
陶瓷地砖包括缸砖和马赛克。缸砖系陶土烧制而成,颜色红棕色。有方形、六角形、八角形等。可拼成多种图案。砖背面有凹槽,便于与基层结合。方形尺寸一般为100mm×100mm、150mm×150mm,厚10~15mm。缸砖质地坚硬、耐磨、防水、耐腐蚀,易于清洁。适用于卫生间、实验室及有腐蚀的地面。铺贴方式为在结构层找平的基础上,用5~8mm厚1:1水泥砂浆粘贴。砖块间有3mm左右
的灰缝。如图5-19a)所示。马赛
克质地坚硬、经久耐用、色泽多
样,具有耐磨、防水、耐腐蚀、易
清洁等特点,适用于作卫生间、厨
房、化验室及精密工作间地面。其
构造作法如图5-19b)所示。
(3)人造石板和天然石板地面
人造石板有水泥花砖、水磨石板和人造大理石板等,规格有200mm×200mm、300mm×300mm、500mm×500mm,厚20~50mm。
天然石板包括大理石、花岗岩板,由于其质地坚硬、色泽艳丽、美观,属高档地面装修材料。常用的为600mm×600mm,厚20mm。尺寸也可另行加工。一般多用作高级宾馆、公共建筑的大厅,影剧院、体育馆的入口处等地面,构造如图5-20、5-21所示。
各类板块面层的特点与适用范围






具有品种多,质地坚硬、质感生动、色彩丰富,表面光滑、耐磨等特点。广泛用于室内外地面、台阶、楼梯踏步。
具有坚固耐久、表面光亮如镜、豪华大方等特点。广泛用于宾馆的大堂、商场的营业厅、会堂、博物馆、银行、候机厅等公共场所的楼地面。
陶瓷地砖面层
石板材面层
镭射玻璃板面层
橡胶板面层
具有强度高,花色多,光泽好,防潮、耐磨、耐老化,在各种光源照射下,会产生七彩光等特点。适用于高级舞厅、游艺厅、豪华宾馆、科学馆等公共建筑楼地面的局部点缀。
弹性、耐磨、保温、消声、光而不滑,行走舒适。适用展览馆、疗养院、阅览室等。
各类板块面层构造做法






陶瓷地砖面层
石板材面层
镭射玻璃板面层
橡胶板面层
8~10㎜厚陶瓷地砖,干水泥擦缝;
1:3干硬性水泥砂浆结合层20厚,表面刷素水泥浆一道。
20㎜厚大理石或花岗石板,白水泥擦缝1:3干硬性水泥砂浆结合层20厚,表面撒水泥粉。
12~24㎜厚玻璃板,专用胶粘贴,
毛地板20厚,表面刷防腐剂;
50×50㎜木龙骨间距400㎜,架
空20㎜,表面刷防腐剂;
聚氨脂防潮层1.5厚(两道)。
厚4~6 ㎜橡胶班面层;
胶凝材料粘贴。
水泥制品块地面
4.粘贴类地面构造
粘贴类地面以粘贴卷材为主,常见的有塑料地毡、橡胶地毡以及多种地毯等。这些材料表面美观,干净、装饰效果好,具有良好的保温、消声性能。适用于公共建筑和居住建筑。
塑料地毡系以聚乙烯树脂为基料,加入增塑剂、稳定剂、石棉绒等材料,经塑化热压而成。有卷材,也有片材可在现场拼花。卷材可以干铺,也可同片材一样,用粘结剂粘贴到水泥砂浆找平层上。它具有步感舒适、富有弹性,美观大方,防滑、防水、耐磨、绝缘,防腐、消声、阻燃、易清洁等特点,颜色有灰、绿、橙、黑、米色等,有仿木、石及各种花纹图案等式样,且价格低廉,是经济的地面铺材。
橡胶地毡是以橡胶粉为基料,掺入软化剂,在高温、高压下解聚后,再加入着色补强剂,经混炼、塑化压延成卷的地面装修材料。且有耐磨、柔软、防滑、消声以及富有弹性等特点。价格低廉,铺贴简便,可以干铺,亦可用粘结剂粘贴在水泥砂浆面层上。
无纺织地毯类型较多。常见的有化纤无纺织针刺地毯、黄洋麻纤维针刺地毯和纯羊毛无纺织地毯等。这类地毯加工精细,平整丰满、图案典雅,色调宜人。具有柔软舒适、清洁吸声,美观适用等特点。有局部、满铺和干铺、固定等不同铺法。固定式一般用粘结剂满贴或在四周用倒刺条挂住。
5.涂料类地面构造
涂料地面是水泥砂浆或混凝土地面的表面处理形式,解决了水泥地面易起灰和欠美观的问题。常见的涂料包括水乳型、水溶型和溶剂型涂料。水乳型地面涂料有氯一偏共聚乳液涂料、聚醋酸乙烯厚质涂料及SJ82-1地面涂料等;水溶型地面涂料有聚乙烯醇缩甲醛胶水泥地面涂层、109彩色水泥涂层以及804彩色水泥地面涂层等;溶剂型地面涂料有聚乙烯醇缩丁醛涂料、H80环氧涂料、环氧树脂厚质地面涂层以及聚氨醇厚质地面涂层等。
这些涂料与水泥表面的粘结力强,具有良好的耐磨、抗冲击、耐酸、耐碱等性能,水乳型涂料与溶剂型涂料还具有良好的防水性能。它们对改善水泥砂浆地面的使用具有根本性意义。例如环氧树脂厚质涂层和聚氨酯厚质地面涂层素有“树脂水磨石”之称。
JA-1-1型聚酯成橡胶也是当今一种新型高分子合成材料,它具有耐老化、耐水、耐磨、抗压强度大,绝缘性能好,无静电效应以及与其他材料粘结性强等特点,其综合性能亦优于其他涂料,特别适合于高级电子计算机房、配电房等处,是理想的地面材料。
涂料地面要求水泥地面坚实、平整;涂料与面层粘结牢固,不得有掉粉、脱皮、开裂等现象。同时,涂层的色彩要均匀,表面要光滑,洁净,给人以舒适、明净、美观的感觉。
5
木地木地面
木地面的主要特点是有弹性、不起火、不反潮、导热系数小,常用于住宅、宾馆、体育馆、剧院舞台等建筑中。
木地面按其板材规格常采用条木地面和拼花木地面
木楼面的构造做法分为单层长条硬木楼地面和双层硬木楼地面做法两种,均属于实铺式。
知识点补充:
木、竹楼地面面层类型






实木复合地板面层
强化复合木地板面层
竹木地板面层
软木地板面层
实木地板面层





 法
实铺式木、竹楼地面
粘贴式木、竹楼地面
空铺式木、竹楼地面
弹性木、竹楼地面
架空木、竹楼地面
有地垄墙
无地垄墙
木、竹面层楼地面构造做法
1、有地垄墙—高架式木、竹地面构造组成
木地面
木格栅
垫木
地垄墙
素混凝土垫层
轴测图示意
剖面图示意
防潮层
空铺式木、竹地面构造组成
通风口
木踢脚
木地板
木格栅
吸声材料
基层
在结构层找平的基础上,固定木格栅,然后将木、竹面层地板铺钉在格栅上。
实铺式木地面构造
又称悬浮式木地面,是将强化复合木地板、竹木复合地板、软木复合地板等直接铺装于结构层的构造作法。
强化复合木地板
专用垫层
钢筋混凝土楼板
水泥砂浆基层
粘贴式木、竹楼地面构造
地板胶粘粘贴
木、竹地板面层
20—30厚沥青砂浆层
钢筋混凝土楼板
20厚水泥砂浆找平层
三 楼地面防潮防水构造
有水房间(厕所、浴洗室、淋浴室等)的楼板层、墙身采取有效的防潮、防水措施,通常从两方面着手解决:
1 楼面排水
楼面需有一定的坡度,并设置地漏,引导水流入地漏,排水坡度一般为1%~1.5%,为防止室内积水外泻,对于有水房间的楼面或地面标高应比其他房间或走廊低30~50mm。
2 楼板墙身的防水处理
1)楼板防水
2)穿楼板立管的防水处理
3)淋水墙面的处理
