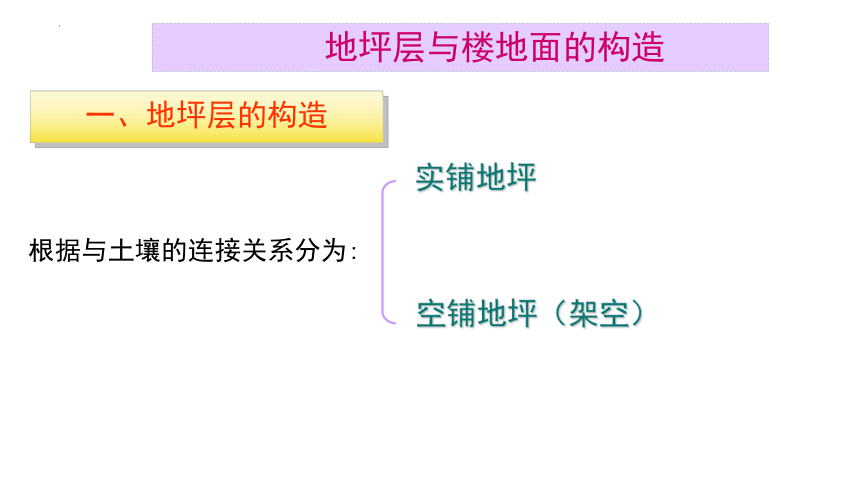

根据与土壤的连接关系分为:
实铺地坪
地坪层与楼地面的构造
一、地坪层的构造
空铺地坪（架空）

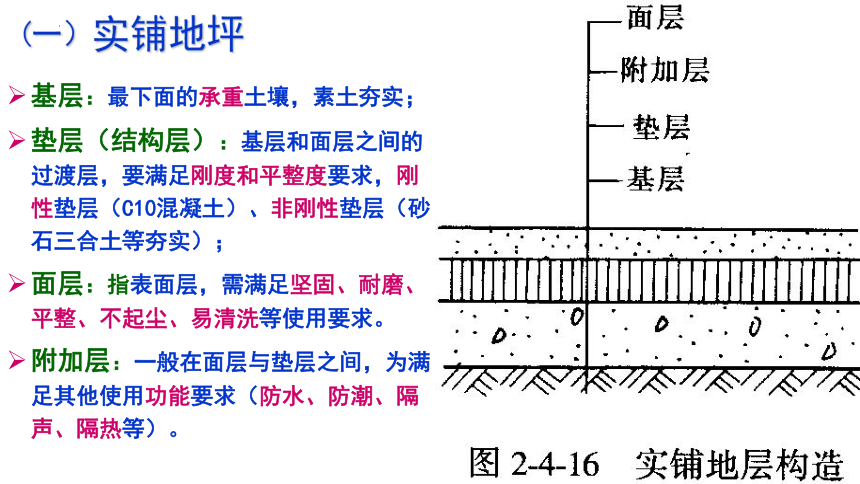

(一）实铺地坪
基层：最下面的承重土壤，素土夯实；
垫层（结构层）：基层和面层之间的过渡层，要满足刚度和平整度要求，刚性垫层（C10混凝土）、非刚性垫层（砂石三合土等夯实）；
面层：指表面层，需满足坚固、耐磨、平整、不起尘、易清洗等使用要求。
附加层：一般在面层与垫层之间，为满足其他使用功能要求（防水、防潮、隔声、隔热等）。

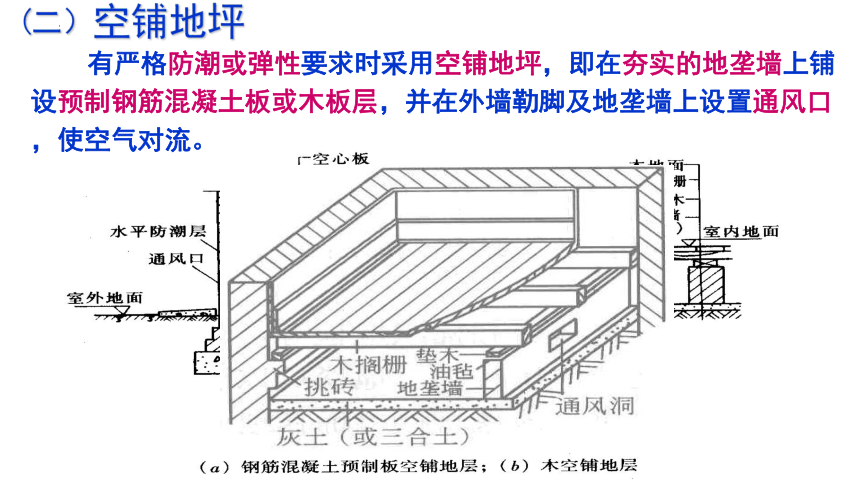

(二）空铺地坪
有严格防潮或弹性要求时采用空铺地坪，即在夯实的地垄墙上铺设预制钢筋混凝土板或木板层，并在外墙勒脚及地垄墙上设置通风口，使空气对流。

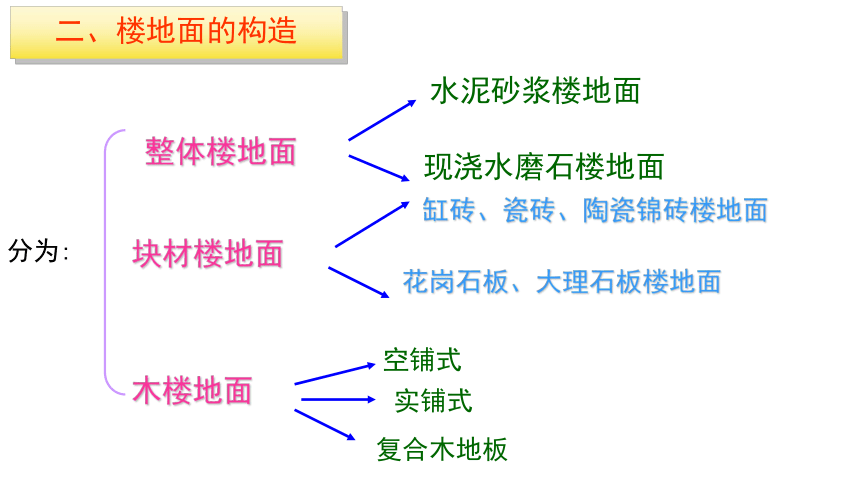

二、楼地面的构造
分为:
整体楼地面
块材楼地面
木楼地面
水泥砂浆楼地面
现浇水磨石楼地面
缸砖、瓷砖、陶瓷锦砖楼地面
花岗石板、大理石板楼地面
空铺式
实铺式
复合木地板
（一）整体楼地面——水泥砂浆楼地面

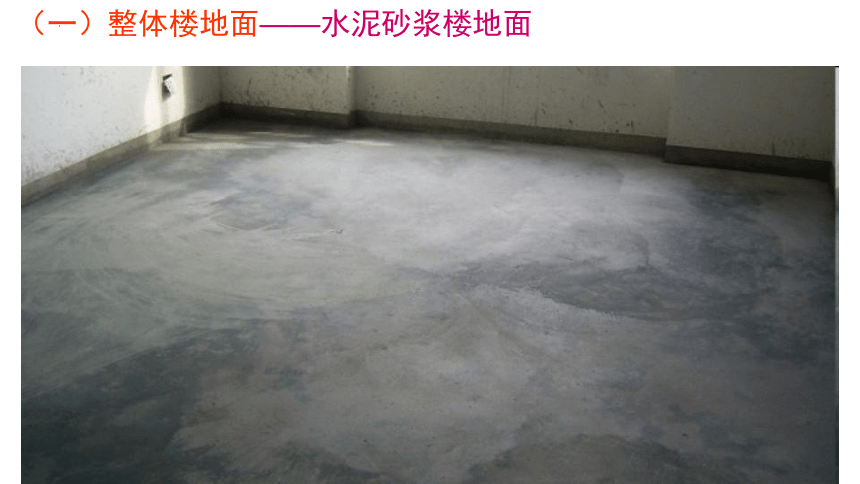

（一）整体楼地面——水泥砂浆楼地面

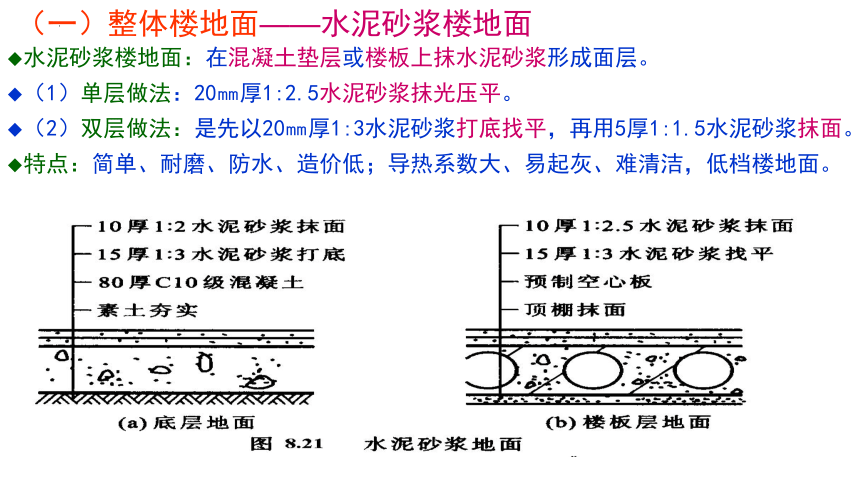

水泥砂浆楼地面：在混凝土垫层或楼板上抹水泥砂浆形成面层。
（1）单层做法：20㎜厚1:2.5水泥砂浆抹光压平。
（2）双层做法：是先以20㎜厚1:3水泥砂浆打底找平，再用5厚1:1.5水泥砂浆抹面。
特点：简单、耐磨、防水、造价低；导热系数大、易起灰、难清洁，低档楼地面。

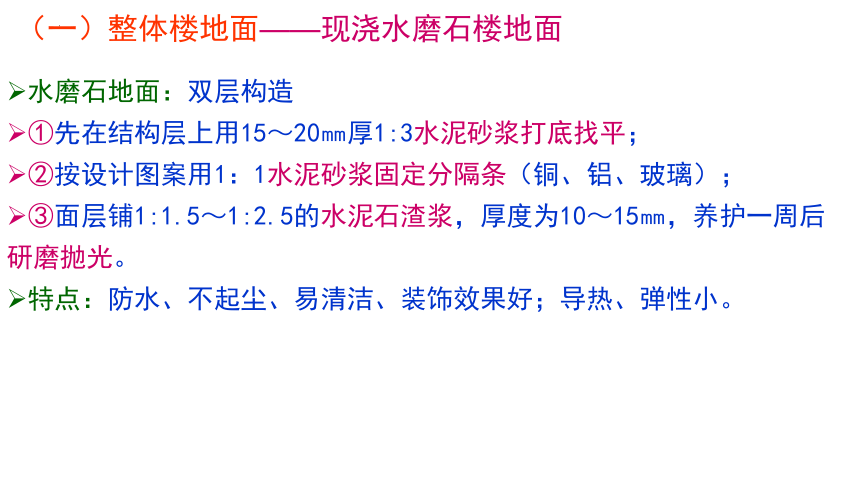

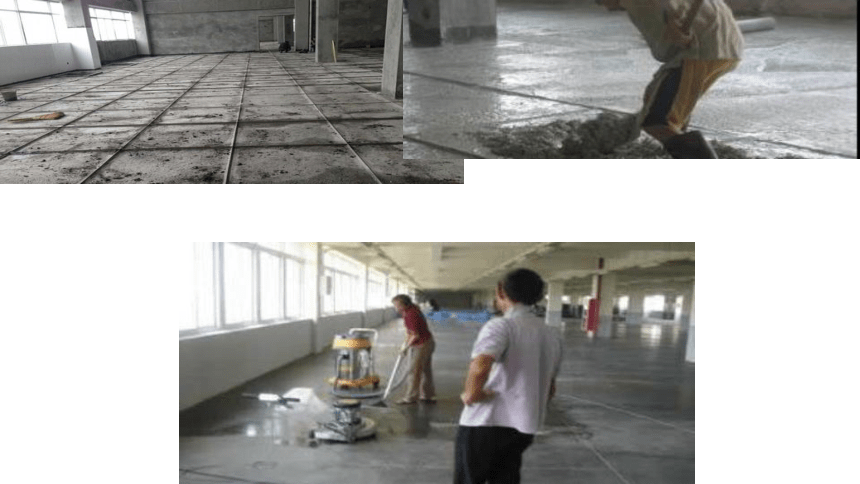

（一）整体楼地面——现浇水磨石楼地面

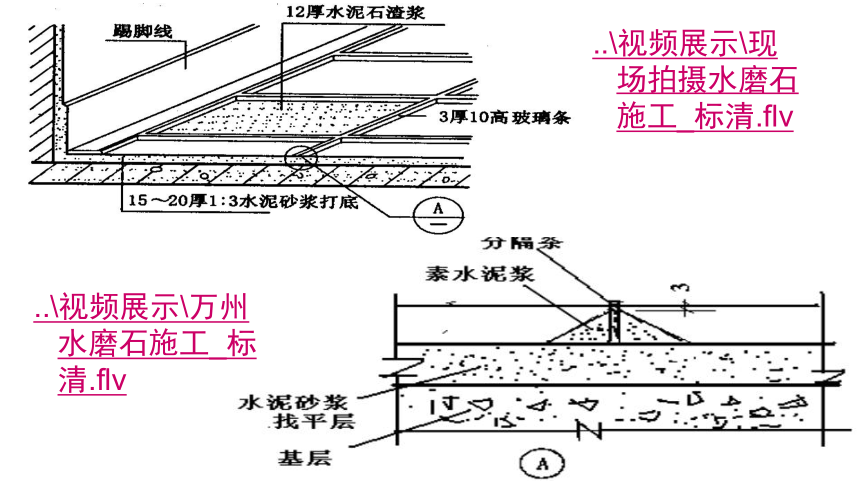

水磨石地面：双层构造
①先在结构层上用15～20㎜厚1:3水泥砂浆打底找平；
②按设计图案用1：1水泥砂浆固定分隔条（铜、铝、玻璃）；
③面层铺1:1.5～1:2.5的水泥石渣浆，厚度为10～15㎜，养护一周后研磨抛光。
特点：防水、不起尘、易清洁、装饰效果好；导热、弹性小。
（一）整体楼地面——现浇水磨石楼地面
..\视频展示\现场拍摄水磨石施工_标清.flv
..\视频展示\万州水磨石施工_标清.flv

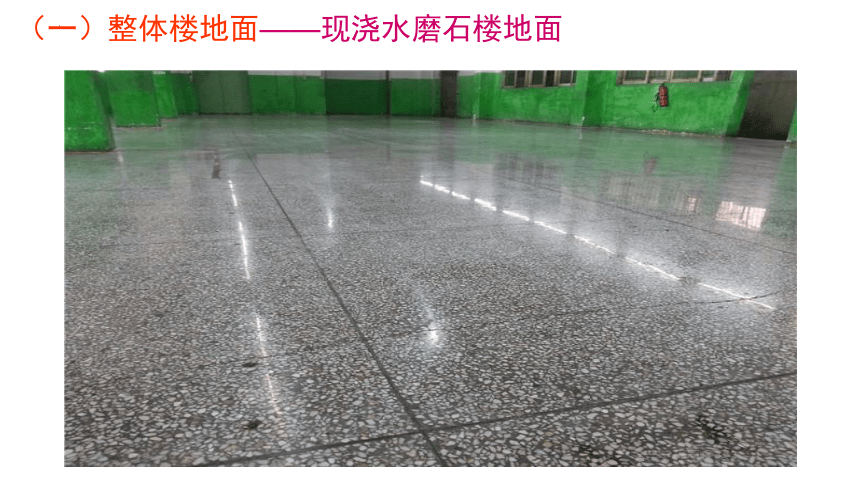

（一）整体楼地面——现浇水磨石楼地面
（二）块材楼地面
块材楼地面：
①缸砖、瓷砖、陶瓷锦砖楼地面
②花岗石板、大理石板楼地面
③木楼地面
特点：铺贴形成、易清洁、经久耐用、装饰效果强；功效低、价格高，属中高档楼地面。
1、缸砖、瓷砖、陶瓷锦砖楼地面
缸砖、瓷砖、陶瓷锦砖楼地面做法：
①在结构层上抹15~20mm厚1:3水泥砂浆找平；
②用5～8㎜厚、1:1水泥砂浆粘贴砖块；
③用素水泥浆擦缝。
2、花岗石板、大理石板楼地面
花岗石板、大理石板楼地面做法：
①在结构层抹30㎜厚1:3～1:4干硬性水泥砂浆结合层；
②铺贴板材；
③用素水泥浆擦缝。

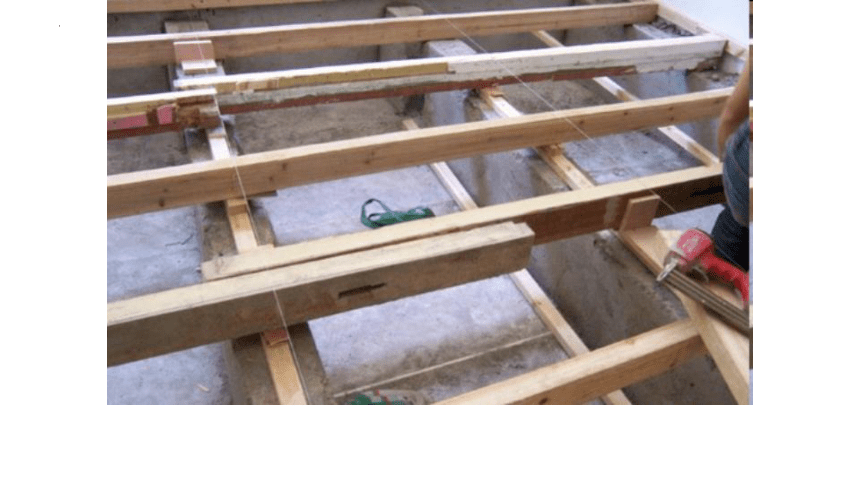

（1）空铺式木楼地面
空铺式木楼地面：将木楼地面架空铺设，板下可通风保持干燥；
做法：
①砌筑地垄墙，地垄墙设通风口；
②在地垄墙上固定垫木及木搁栅；
③铺木板。
3、木楼地面
（2）实铺式木楼地面
铺钉式：①在混凝土垫层或钢筋混凝土结构层上每隔400~500㎜铺设50㎜×50（70）㎜的木隔栅；②将木地板铺钉在木搁栅上；
粘贴式：①在混凝土垫层或钢筋混凝土结构层上用20mm厚1:2.5水泥砂浆找平；②水泥砂浆干硬后用专用胶黏剂粘贴木板材。
实铺式木楼地面需设防潮层。
（3）复合木地板楼地面
复合木地板：一般由四层复合形成
①透明人造耐磨层
②木纹装饰纸层
③高密度纤维板基材层
④防水平衡层
特点：耐磨、阻燃、耐污、保温隔热，环保、且观感类似实木地板。
踢脚线又称踢脚板：是楼地面与墙面相交处的构造处理，它所用的材料一般同地面材料，踢脚线与地面一起施工。
作用：遮盖墙面与楼地面的接缝，保护墙脚，防止脏污或碰坏墙面。踢脚线的高度一般为120～150㎜。
类型：有凸出墙面、凹进墙面、与墙面平齐三种。
三、 楼地层的细部构造
（一）踢脚线
墙裙：是内墙面装修层在下部的处理。
作用：防止脏污或碰坏墙面，并起到一定的装饰作用
高度为一般900～1200mm，受水影响的房间高度一般为900~2000mm。
（二）墙裙
楼板层变形缝：宽度与墙体一致，上部用金属板、预制水磨石、硬塑料板等盖缝，顶棚用木板、金属调节片盖缝，盖缝应一侧固定、一侧自由，保证两次自由变形。
地坪层变形缝：垫层内填沥青麻丝或聚苯板，面层同楼面。
（三）楼地层变形缝
