有以下三种分类：

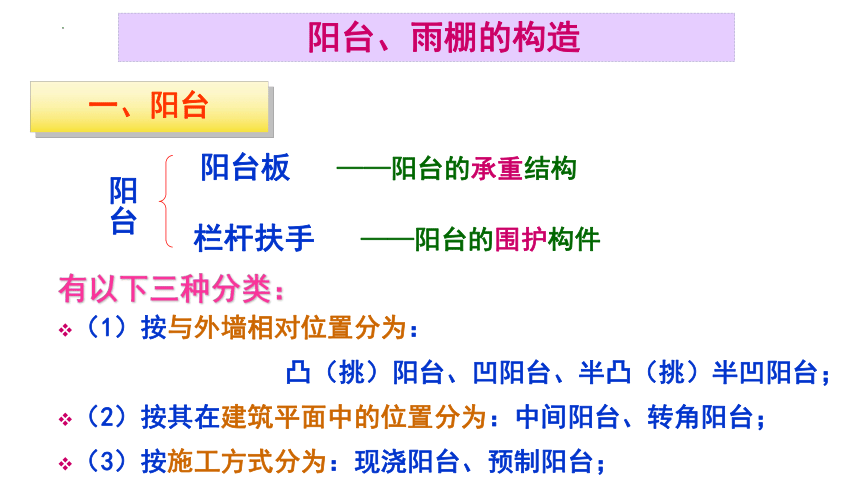

阳台、雨棚的构造

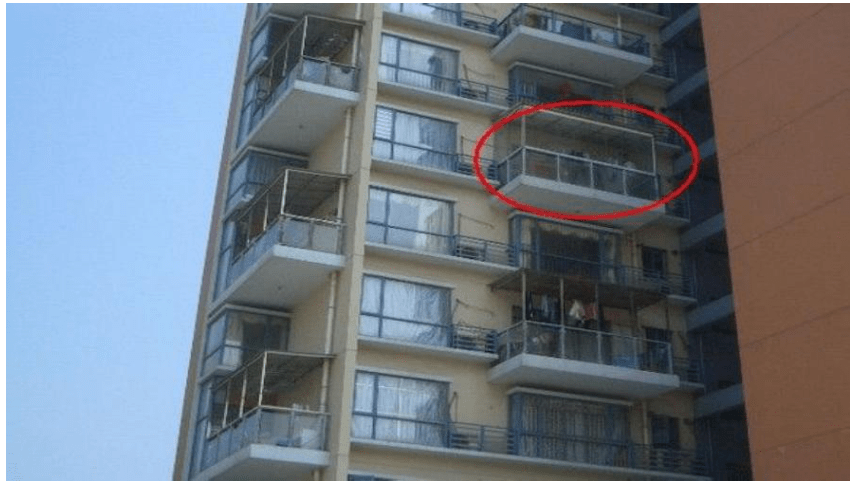

一、阳台

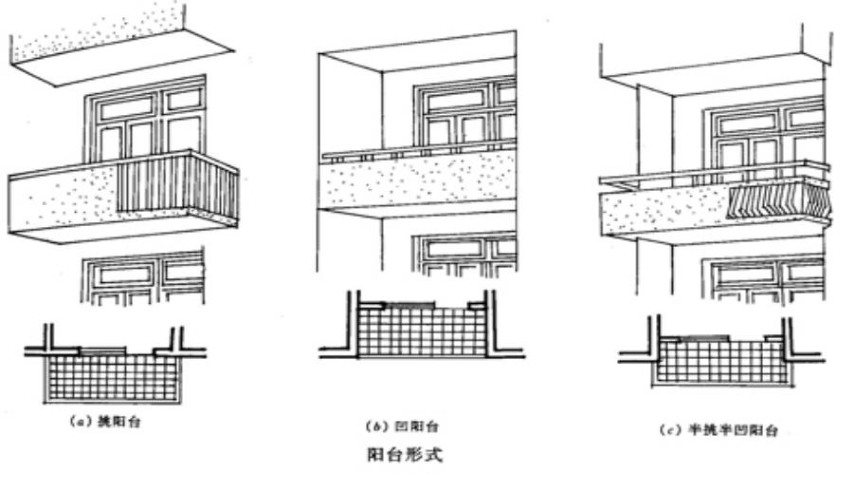

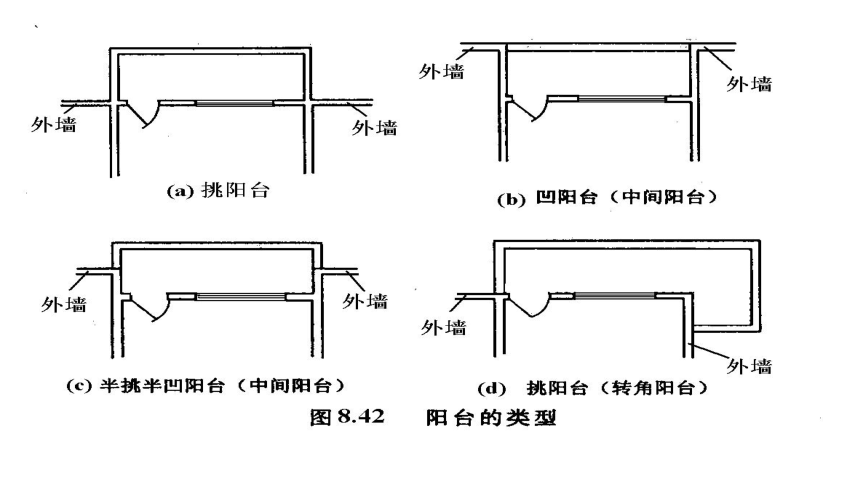

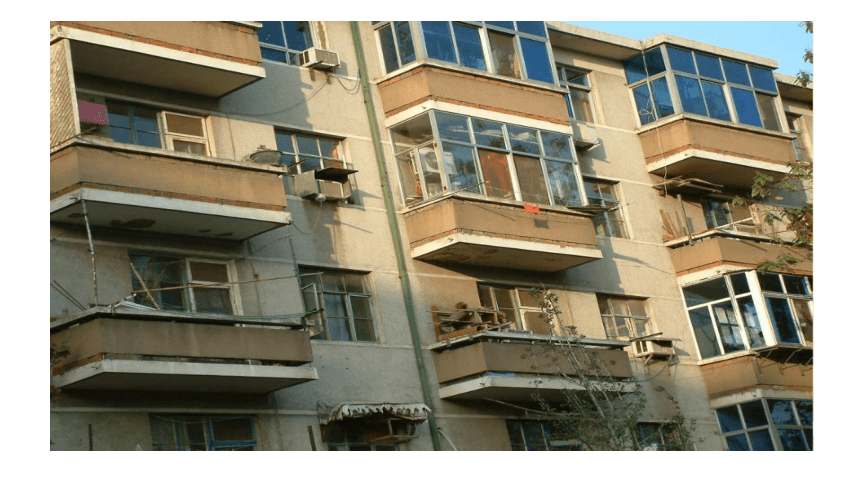

（1）按与外墙相对位置分为：

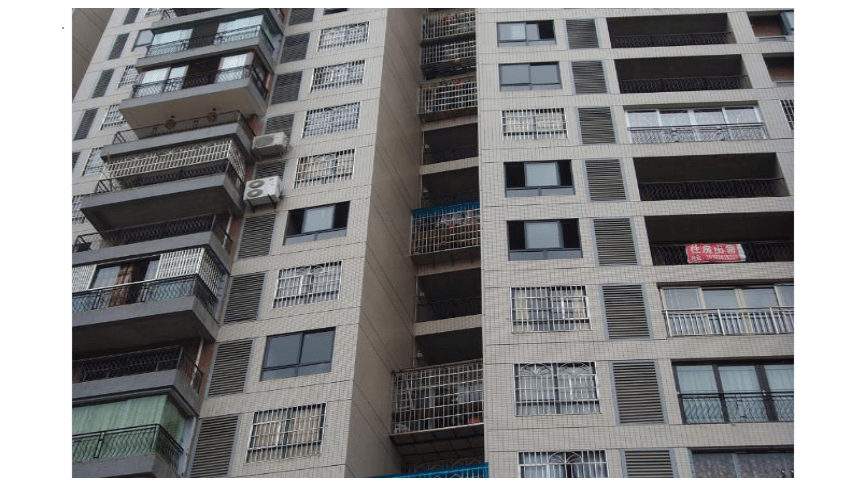

凸（挑）阳台、凹阳台、半凸（挑）半凹阳台；
（2）按其在建筑平面中的位置分为：中间阳台、转角阳台；

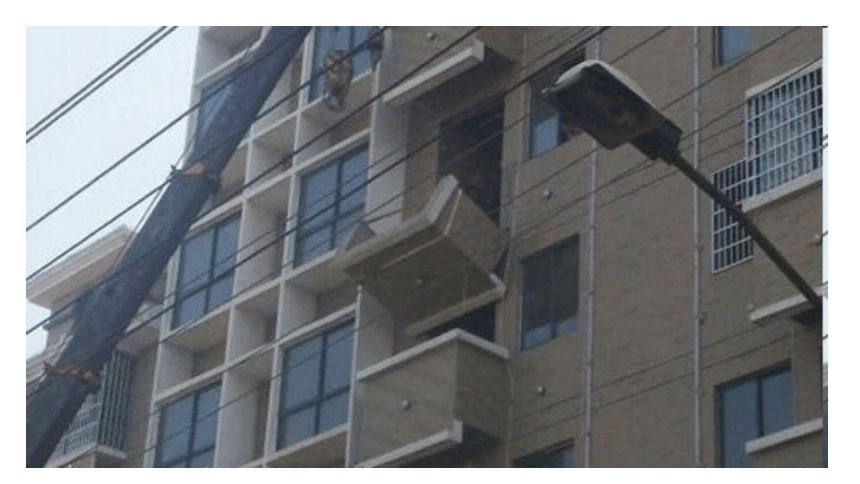

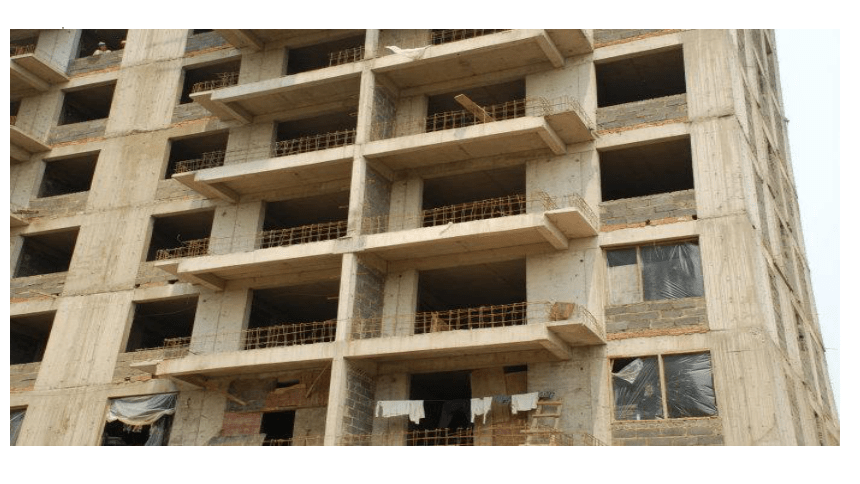

（3）按施工方式分为：现浇阳台、预制阳台；
阳台
阳台板 ——阳台的承重结构
栏杆扶手 ——阳台的围护构件

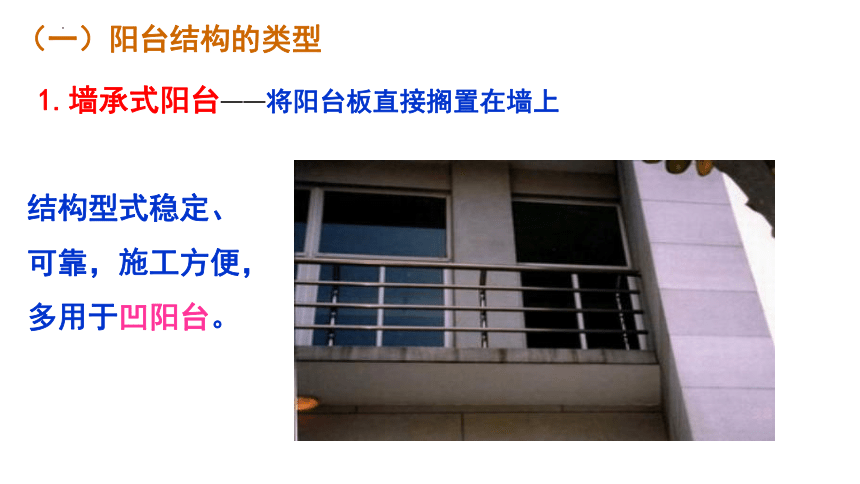

（一）阳台结构的类型
结构型式稳定、可靠，施工方便，多用于凹阳台。
1.墙承式阳台——将阳台板直接搁置在墙上

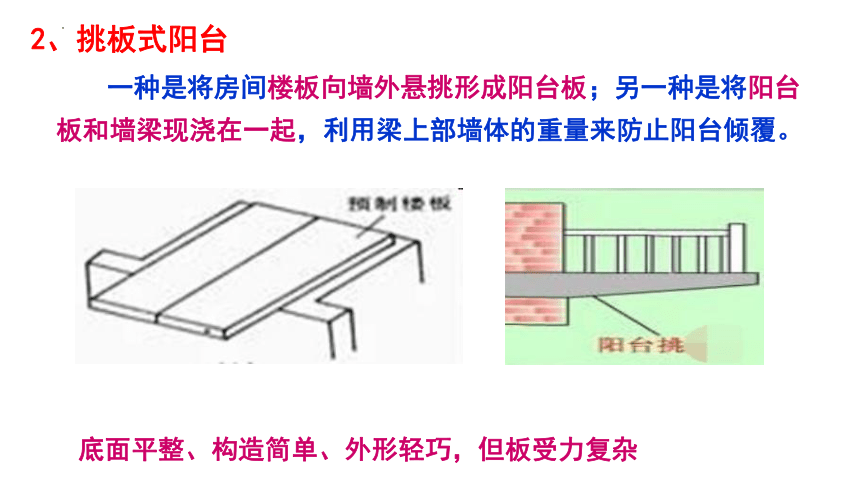

2、挑板式阳台
一种是将房间楼板向墙外悬挑形成阳台板；另一种是将阳台板和墙梁现浇在一起，利用梁上部墙体的重量来防止阳台倾覆。
底面平整、构造简单、外形轻巧，但板受力复杂

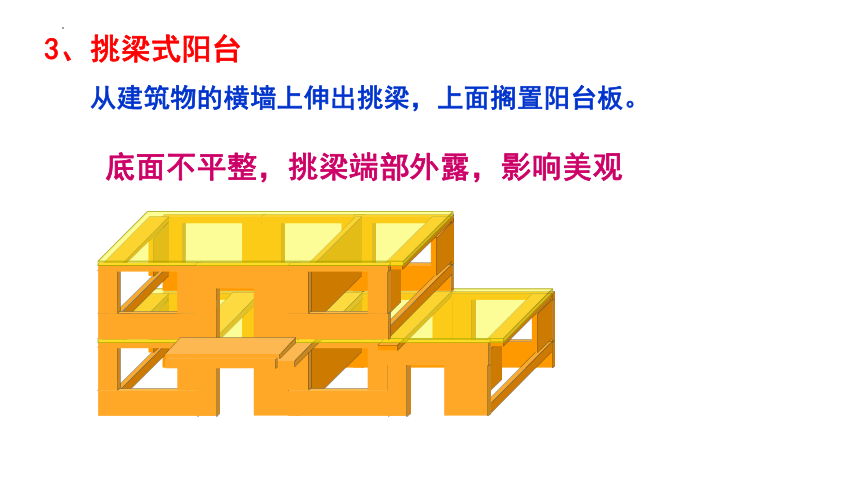

3、挑梁式阳台
从建筑物的横墙上伸出挑梁，上面搁置阳台板。
底面不平整，挑梁端部外露，影响美观
1.阳台栏杆与扶手
空花栏杆、栏板、两者组合而成的组合栏板
一般建筑物栏杆（板）的净高不小于1.05m；中高层建筑物栏杆（板）的净高不小于1.1m。空花栏杆垂直杆件之间的净距离不大于110mm，不应设水平分格，防儿童攀爬。
扶手：木材、金属管、塑料、混凝土等类型。
（二）阳台的细部构造
金属栏杆
砖砌栏板
钢筋混凝土栏板
钢筋混凝土栏杆
金属栏杆与阳台板预埋件焊接或插入阳台板预留孔洞后用砂浆灌注；
混凝土栏板与阳台板整浇或预制楼板与阳台板预留钢筋浇筑。
2.阳台的排水处理
1.阳台面应低于室内地面20~50mm；
2.阳台面上设置不小于1%的排水坡，坡向排水口；
3.排水口内埋设φ40~φ50的镀锌钢管或塑料管（称作水舌），外挑长度不小于80mm，雨水由水舌排除。
4.阳台排水口也可与雨水管或室内排水管相连，由雨水管排除阳台积水。
水舌排水
二、雨篷
一般设置在建筑物外墙出入口的上方，用来遮挡风雨，保护大门，同时对建筑物的立面有较强的装饰作用。
板式雨篷
梁板式雨篷
1、板式雨篷
板与过梁或圈梁现浇在一起，出挑长度为0.9-1.5m，宽度应比门洞宽250mm；雨篷板一般做变截面形式，根部厚度不小于70mm，端部不小于50mm。
当门洞较大，雨蓬挑出尺寸也较大时，采用梁板式雨蓬，即雨蓬有挑梁和板组成，挑梁一般做成上翻梁使雨蓬底面平整。若雨篷尺寸更大时，可在雨篷下面设柱支撑。
2、梁板式雨篷
雨篷防水：20mm厚的防水砂浆抹面进行防水处理，防水砂浆应沿墙面上升，高度不小于250mm；
雨蓬排水：在板的下部边缘做滴水槽，顶面设1％的排水坡，并在一侧或双侧设排水管（水舌）排水。为了立面需要，可将雨水由雨水管集中排除，这时雨篷外缘上部需做挡水边坎。
图7-39 雨篷构造
a) 悬板式雨篷　b) 悬挑梁板式雨篷
钢筋混凝土悬挑梁板式雨篷（梁上翻）
悬挑的玻璃雨篷
