楼板层与地坪面构造

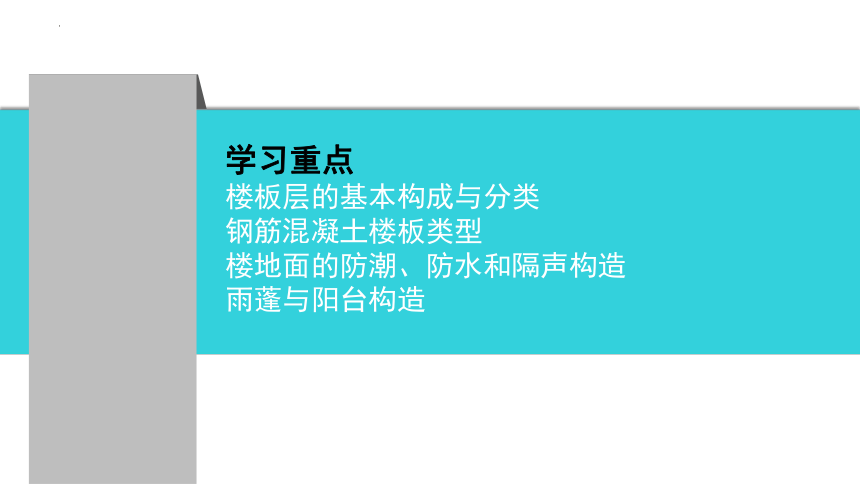

学习重点
楼板层的基本构成与分类
钢筋混凝土楼板类型
楼地面的防潮、防水和隔声构造
雨蓬与阳台构造

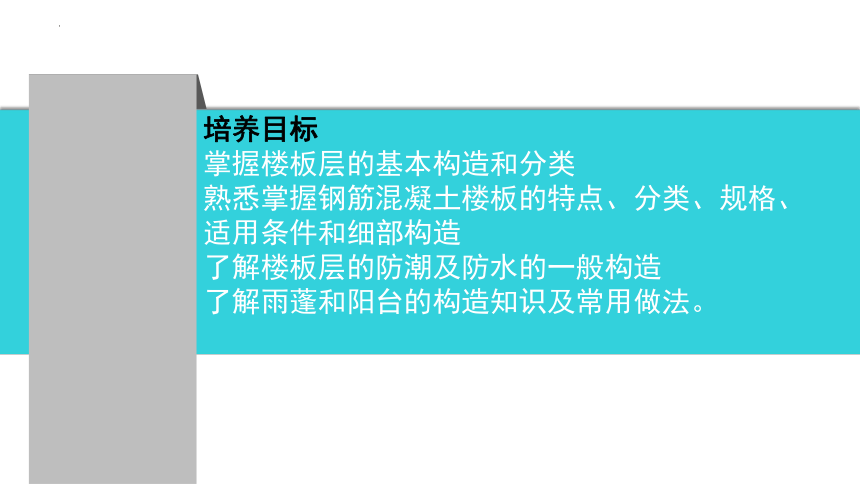

培养目标
掌握楼板层的基本构造和分类
熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造
了解楼板层的防潮及防水的一般构造
了解雨蓬和阳台的构造知识及常用做法。
楼板层

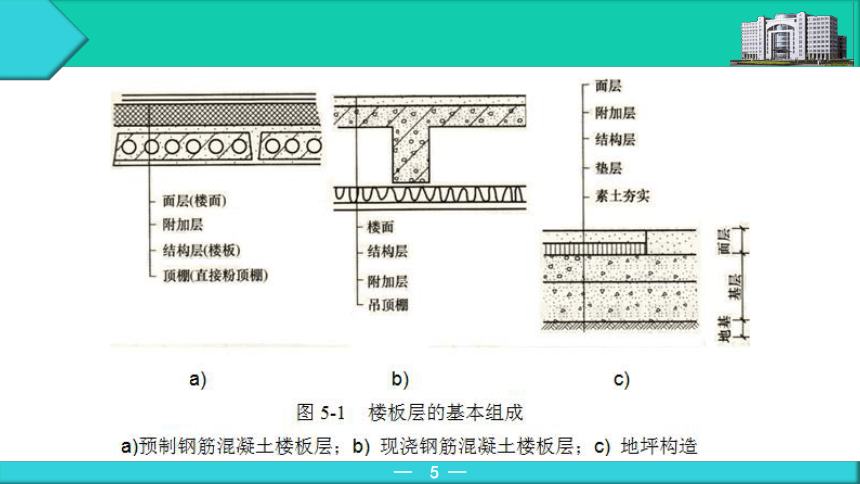

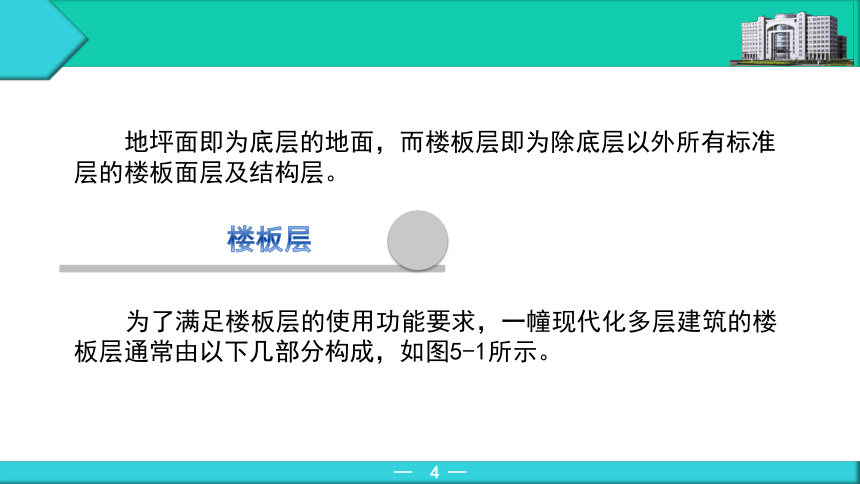

为了满足楼板层的使用功能要求，一幢现代化多层建筑的楼板层通常由以下几部分构成，如图5-1所示。
地坪面即为底层的地面，而楼板层即为除底层以外所有标准层的楼板面层及结构层。

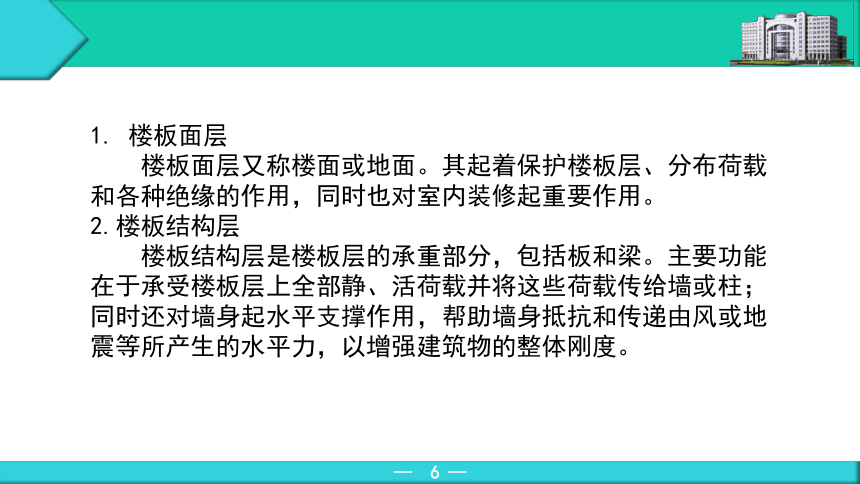

1. 楼板面层
楼板面层又称楼面或地面。其起着保护楼板层、分布荷载和各种绝缘的作用，同时也对室内装修起重要作用。
2.楼板结构层
楼板结构层是楼板层的承重部分，包括板和梁。主要功能在于承受楼板层上全部静、活荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，帮助墙身抵抗和传递由风或地震等所产生的水平力，以增强建筑物的整体刚度。
3. 附加层
附加层又可称功能层，主要用以设置满是隔声、防水、隔热和保温等绝缘作用的部分。它是现代楼板结构中不可缺少的部分。
4.楼板顶棚层
楼板顶棚层是楼板层的下面部分，主要用以保护楼板、安装灯具、遮掩各种水平管线设备以又装饰室内。在构造上，可分为直接抹灰顶棚、粘贴类顶棚和吊顶棚等多种形式。
楼板的类型

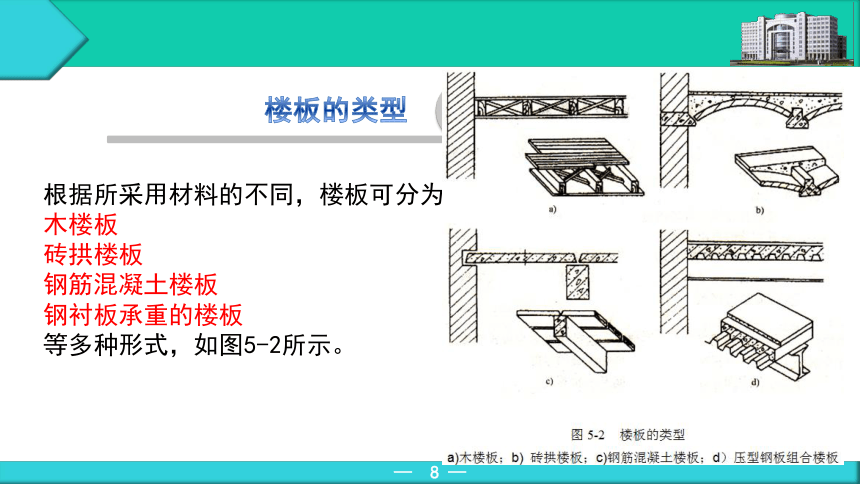

根据所采用材料的不同，楼板可分为
木楼板
砖拱楼板
钢筋混凝土楼板
钢衬板承重的楼板
等多种形式，如图5-2所示。

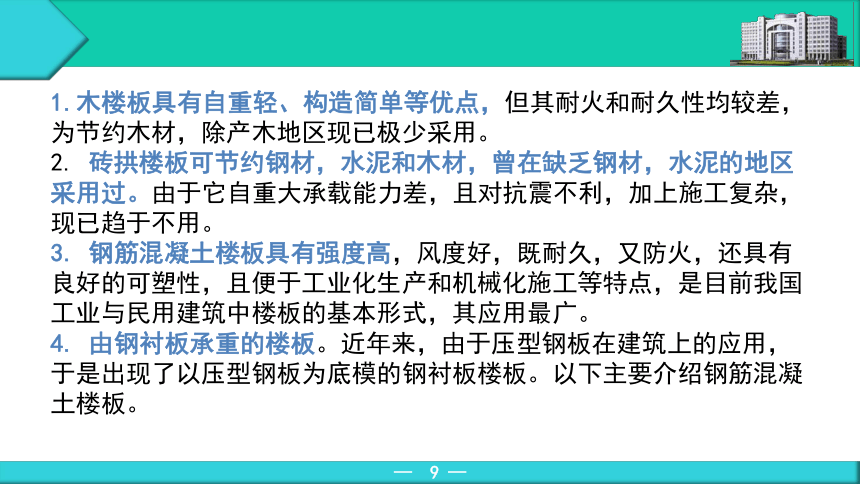

1.木楼板具有自重轻、构造简单等优点，但其耐火和耐久性均较差，为节约木材，除产木地区现已极少采用。
2. 砖拱楼板可节约钢材，水泥和木材，曾在缺乏钢材，水泥的地区采用过。由于它自重大承载能力差，且对抗震不利，加上施工复杂，现已趋于不用。
3. 钢筋混凝土楼板具有强度高，风度好，既耐久，又防火，还具有良好的可塑性，且便于工业化生产和机械化施工等特点，是目前我国工业与民用建筑中楼板的基本形式，其应用最广。
4. 由钢衬板承重的楼板。近年来，由于压型钢板在建筑上的应用，于是出现了以压型钢板为底模的钢衬板楼板。以下主要介绍钢筋混凝土楼板。

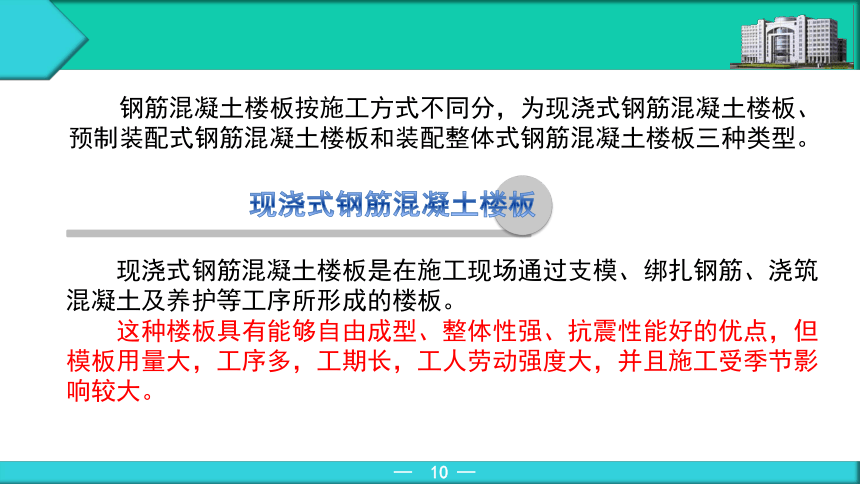

现浇式钢筋混凝土楼板是在施工现场通过支模、绑扎钢筋、浇筑混凝土及养护等工序所形成的楼板。
这种楼板具有能够自由成型、整体性强、抗震性能好的优点，但模板用量大，工序多，工期长，工人劳动强度大，并且施工受季节影响较大。
现浇式钢筋混凝土楼板
钢筋混凝土楼板按施工方式不同分，为现浇式钢筋混凝土楼板、预制装配式钢筋混凝土楼板和装配整体式钢筋混凝土楼板三种类型。

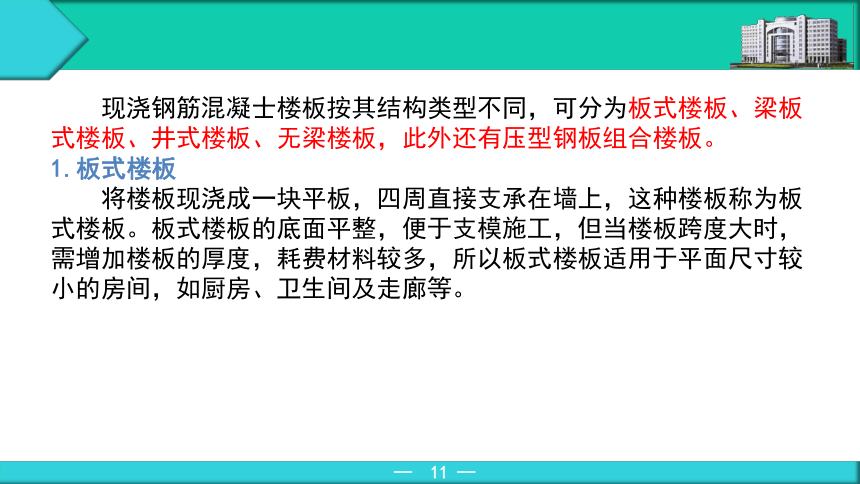

现浇钢筋混凝士楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板，此外还有压型钢板组合楼板。
1.板式楼板
将楼板现浇成一块平板，四周直接支承在墙上，这种楼板称为板式楼板。板式楼板的底面平整，便于支模施工，但当楼板跨度大时，需增加楼板的厚度，耗费材料较多，所以板式楼板适用于平面尺寸较小的房间，如厨房、卫生间及走廊等。

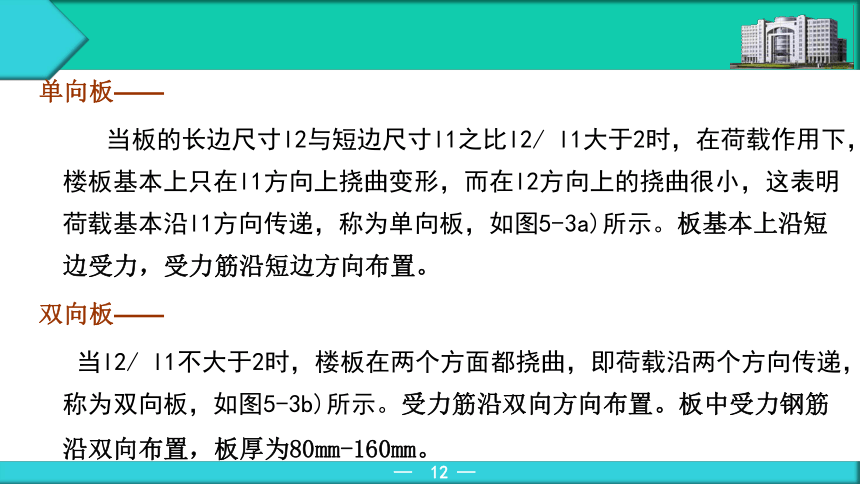

单向板——
当板的长边尺寸l2与短边尺寸l1之比l2/ l1大于2时，在荷载作用下，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，这表明荷载基本沿l1方向传递，称为单向板，如图5-3a)所示。板基本上沿短边受力，受力筋沿短边方向布置。
双向板——
当l2/ l1不大于2时，楼板在两个方面都挠曲，即荷载沿两个方向传递，称为双向板，如图5-3b)所示。受力筋沿双向方向布置。板中受力钢筋沿双向布置，板厚为80mm-160mm。
建筑构造
板式楼板
2.梁板式楼板
当房间平面尺寸较大时，为了避免楼板的跨度过大，可在楼板下设梁来增加板的支点。从而减小板跨。这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱。这种由板和梁组成的楼板称为梁板式楼板。根据梁的布置情况，梁板式楼板可分为单梁式楼板和双梁式楼板两种。
（1）单梁式楼板
当房间有一个方向的平面尺寸相对较小时，可以只沿短向设梁，梁直接搁置在墙上，这种梁
板式楼板属于单梁式楼板，
如图5-4所示。单梁式楼板
的结构较简单，仅适用于
教学楼、办公楼等建筑。
建筑构造
(二)梁板式楼板：
1.次梁楼板
——楼板的跨度超过3m,在4-6 m时，板中增设小梁(次梁)。
板
次梁
墙
建筑构造
2.单向板肋梁楼板
——板跨超过5m时，设大小不同的梁形成主、次梁。
经济跨度——主梁跨度6-9m；次梁跨度4-7m；板跨度1.8-3m 。
次梁
主梁
墙(柱)
板
建筑构造
单向板肋梁楼板的主、次梁方向及经济跨度
建筑构造
混凝土梁垫
梁支承在墙上，为避免把墙压坏，保证荷载传递，支点处应有一定的支承面积。面积不够时，可设置梁垫。
（2）双梁式楼板
当房间两个方向的平面尺寸都较大时，在纵横两个方向都设置梁，有主梁和次梁之分。
主梁和次梁的布置应整齐有规律，并考虑建筑物的使用要求、房间的大小形状以及荷载作用情况等，一般主梁沿房间短跨方向布置，次梁则垂直于主梁布置，如图5-5、5-6所示。
除了考虑承重要求之外，梁的布置还应考虑经济合理性。一般主梁的经济跨度为5～8m，主梁的高度为跨度的1/14～l/8，主梁的宽度为高度的1/3～1/2。主梁的间距即为次梁的跨度，次梁的跨度一般为4～6m，次梁的高度为跨度的1/18～1/12，次梁的宽度为高度的1/3～1/2。次梁的间距即为板的跨度，一般为1.7～2.7m，板的厚度一般为60～80mm。
建筑构造
（3）井式楼板
当房间的跨度超过10m，并且平面形状近似正方形时，常在板下沿两个方向设置等距离、等截面尺寸的井字形梁。楼板接近方形，梁的断面大小一致，不分主次梁。
布置形式：正井式、斜井式。
正井式
斜井式
由于其结构形式整齐，具有较强的装饰性，多用于公共建筑的门厅和大厅式的房间。
为了保证墙体对楼板、梁的支承强度，使楼板、梁能够可靠地传递荷载，楼板和梁必须有足够的搁置长度。楼板在砖墙上的搁置长度一般不小于板厚且不小于110mm。梁在砖墙上搁置长度与梁高有关，当梁高不超过500mm时，搁置长度不小于180mm；当梁高超过500mm时，搁置长度不小于240mm。
（4）无梁楼板
对平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将板支承于柱上，这种楼板称为无梁楼板，如图5-9、5-10所示。无梁楼板分无柱帽和有柱帽两种类型，当荷载较大时，为避免楼板太厚，应采用有柱帽无梁楼板，以增加板在柱上的支承面积。当楼面荷载较小时，可采用无柱帽楼板。无梁楼板的柱网应尽量按方形网格布置，跨度在6m左右较为经济，成方形布置。
由于板的跨度较大，故板厚不
宜小于150mm，一般为
160～200mm。
建筑构造
(四)无梁楼板
楼板直接支承在柱子上，不设梁。板厚不宜小
于120mm。
柱网通常为方形，柱距6m左右。
为加大柱子支承面积，在柱顶设柱帽或托板。
无梁楼板的板底平整，室内净空高度大，采光、通风条件好，便于采用工业化的施工方式，适用于楼面荷载较大的公共建筑（如商店、仓库、展览馆等）和多层工业厂房。
（5）压型钢板组合楼板
压型钢板组合楼板是利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成的整体型楼板，又称钢衬板组合楼板。
压型钢板组合楼板中的压型钢板承受施工时的荷载，也是楼板的永久性模板。这种楼板简化了施工程序，加快了施工进度，并且具有较强的承载力、刚度和整体稳定性，但耗钢量较大，
适用于多、高层的框架或框剪结构建筑中。
钢衬板组合楼板
压型钢板组合楼板主要由楼面层、组合板和钢梁三部分组成。如图5-11所示。组合板包混凝土和钢衬板。此外，还可根据需要设置吊顶棚。压型钢板的跨度一般为2～3m，铺设在钢梁上，与钢梁之间用栓钉连接。上面浇筑的混凝土厚100～150 m m。
压型钢板组合楼板构造形式较多，根据压型钢板形式的不同有单层钢衬板组合楼板和双层钢衬板组合楼板之分。单层钢衬板组合楼板的构造比较简单，只设单层钢衬板，双层钢衬板组合楼板通常是由两层截面相同的压型钢板组合而成，也可由一层压型钢板和一层平钢板组成。双层压型钢板楼板的承载能力更好，两层钢板之间形成的空腔便于设备管线敷设。
压型钢板组合楼板
压型钢板
预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制作，然后再运到施工现场装配而成的钢筋混凝土楼板。这种楼板可节省模板，减少施工工序，缩短工期，提高施工工业化的水平，但由于其整体性能差，所以近年来在实际工程中的应用逐渐减少。
预制装配式钢筋混凝土楼板
1.实心平板
预制实心平板的板面较平整，其跨度较小，一般不超过2.4m。板厚约为60～100mm。宽度为600～1000mm。由于板的厚度较小，且隔声效果较差，故一般不用作使用房间的楼板，两端常支承在墙或梁上，用作楼梯平台、走道板、隔板、阳台栏板、管沟盖板等，如图5-12所示。
2.槽形板
槽形板是一种梁板结合构件，在板的两侧设有相当于小梁的肋，构成槽形断面，用以承受板的荷载。为便于搁置和提高板的刚度，在板的两端常设端肋封闭。跨度较大的板，为提高刚度，还应在板的中部增设横肋。槽形板有预应力和非预应力两种。如图5-13所示。
槽形板的跨度为3～7.2m，板宽为
600～1200mm，板肋高一般为150～300mm。
由于板肋形成了板的支点，板跨减小，所
以板厚较小，只有25～35mm。为了增加槽
形板的刚度和便于搁置，板的端部需设端
肋与纵肋相连。当板的长度超过6m时，需
沿着板长每隔1000～1500mm增设横肋。
槽形板的搁置方式有两种：一种是正置，即肋向下搁置。这种搁置方式板的受力合理，但板底不平，有碍观瞻，也不利于室内采光，因此可直接用于观瞻要求不
高的房间，如图5-14a）所示。
另一种是倒置，即肋向上搁置。
这种搁置方式可使板底平整，但
板受力不甚合理，材料用量稍多，
需要对楼面进行特别的处理。为
提高板的隔声性能。可在槽内填
充隔声材料，如图5-14b）所示。
建筑构造
在板的周边和中间加上肋(小梁)。
铺设方式有正铺和倒铺两种。
氧化铝槽型板
3.空心板
空心板是将楼板中部沿纵向抽孔而形成中空的一种钢筋混凝土楼板。孔的断面形式有圆形、椭圆形、方形和长方形等，由于圆形孔制作时抽芯脱模方便且刚度好，故应用最普遍。空心板有预应力和非预应力之分，一般多采用预应力空心板。
空心板的厚度一般为110～240mm，视板的跨度而定，宽度为500～1200mm，跨度为2.4～7.2m，较为经济的跨度为2.4～4.2m，如图5-15所示。空心板侧缝的形式与生产预制板的侧模有关，一般有V形缝、U形缝和凹槽缝三种。空心板上下表面平整，隔声效果较实心平板和槽形板好，是预制板中应用最广泛的一种类型，但空心板不能任意开洞，故不宜用于管道穿越较多的房间。
建筑构造
跨度2.4- 6.0m，厚度110、120、180mm, 宽600、900、1200mm.
（二）预制装配式钢筋混凝土楼板的布置与细部构造
1.板的结构布置方式
板的结构布置方式应根据房间的平面尺寸及房间的使用要求进行结构布置，可采用墙承重系统和框架承重系统。
（1）当预制板直接搁置在墙上时称为板式结构布置；
（2）当预制板搁置在梁上时称为梁板式结构布置。
板的细部构造
2.板的搁置构造
（1）板支承在墙上时的搁置长度不应小于100㎜；板支承在梁上时的搁置长度不应小于80㎜。
（2）板在搁置前应在墙或梁上铺厚度为20㎜的M5水泥砂浆，即坐浆，其作用是保证板的平稳和受力均匀。
为增加建筑物的整体刚度和抗震性能，板与墙、梁与板或板与板之间可用钢筋拉结。
3.板缝处理构造
（1）板侧缝
板的侧缝起着协调板与板之间共同工作的作用，一般有V形缝、U形缝和凹槽缝。
凹槽缝，抗板间裂缝和错动效果最好
（2）板缝差的处理
①当板缝差较小时，可调整增大楼板之间的缝隙。调整后的板缝隙宽度小于50㎜时，直接用细石混凝土浇注；若调整后的板缝隙大于或等于50㎜时，应在灌缝中配置钢筋。
②若板缝差在120～200㎜之间，或有竖向管道沿墙边穿过时，可用局部现浇带的方法解决；若板缝差超过200㎜时，需重新选择板的规格。
4.板上隔墙的处理
三. 装配整体式钢筋混凝土楼板
采用部分预制构件，现场安装后再整体浇注形成。
形式：密肋楼板、叠合楼板等。
叠合楼板
