屋顶构造

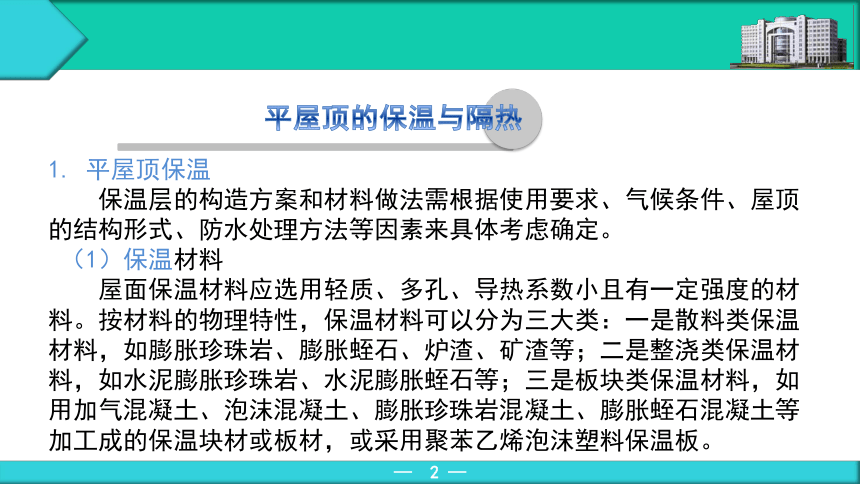

平屋顶的保温与隔热
1. 平屋顶保温
保温层的构造方案和材料做法需根据使用要求、气候条件、屋顶的结构形式、防水处理方法等因素来具体考虑确定。
（1）保温材料
屋面保温材料应选用轻质、多孔、导热系数小且有一定强度的材料。按材料的物理特性，保温材料可以分为三大类：一是散料类保温材料，如膨胀珍珠岩、膨胀蛭石、炉渣、矿渣等；二是整浇类保温材料，如水泥膨胀珍珠岩、水泥膨胀蛭石等；三是板块类保温材料，如用加气混凝土、泡沫混凝土、膨胀珍珠岩混凝土、膨胀蛭石混凝土等加工成的保温块材或板材，或采用聚苯乙烯泡沫塑料保温板。

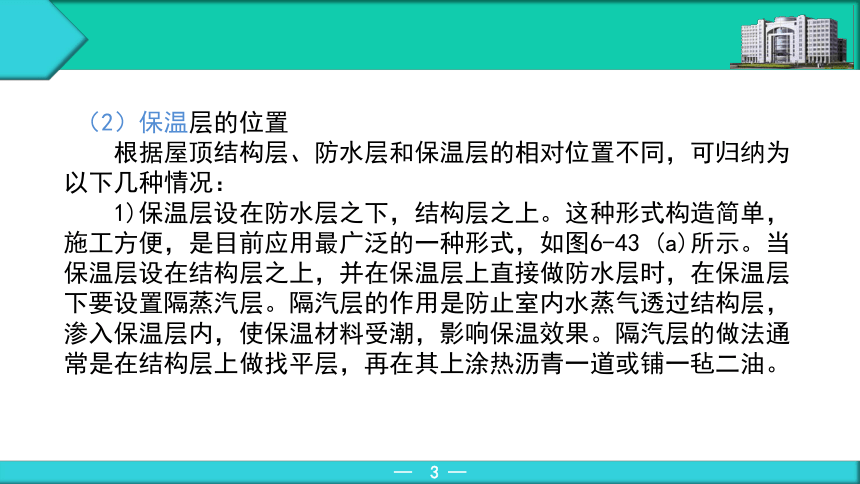

（2）保温层的位置
根据屋顶结构层、防水层和保温层的相对位置不同，可归纳为以下几种情况：
1)保温层设在防水层之下，结构层之上。这种形式构造简单，施工方便，是目前应用最广泛的一种形式，如图6-43 (a)所示。当保温层设在结构层之上，并在保温层上直接做防水层时，在保温层下要设置隔蒸汽层。隔汽层的作用是防止室内水蒸气透过结构层，渗入保温层内，使保温材料受潮，影响保温效果。隔汽层的做法通常是在结构层上做找平层，再在其上涂热沥青一道或铺一毡二油。

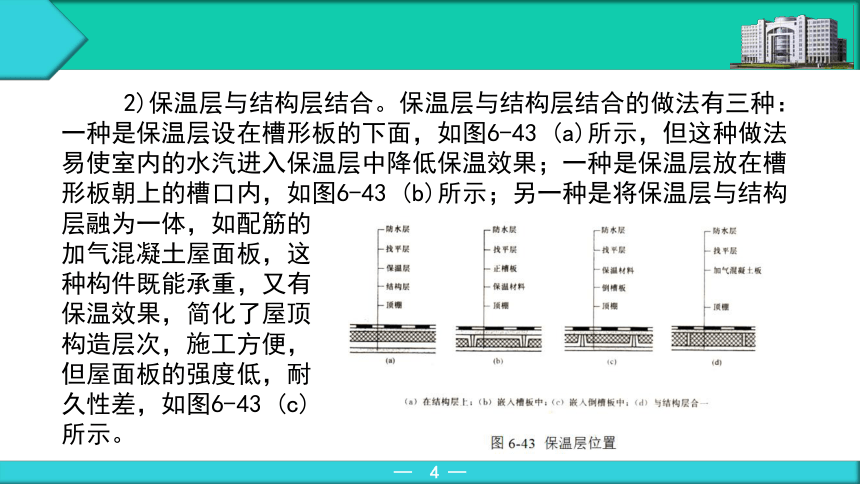

2)保温层与结构层结合。保温层与结构层结合的做法有三种：一种是保温层设在槽形板的下面，如图6-43 (a)所示，但这种做法易使室内的水汽进入保温层中降低保温效果；一种是保温层放在槽形板朝上的槽口内，如图6-43 (b)所示；另一种是将保温层与结构层融为一体，如配筋的
加气混凝土屋面板，这
种构件既能承重，又有
保温效果，简化了屋顶
构造层次，施工方便，
但屋面板的强度低，耐
久性差，如图6-43 (c)
所示。

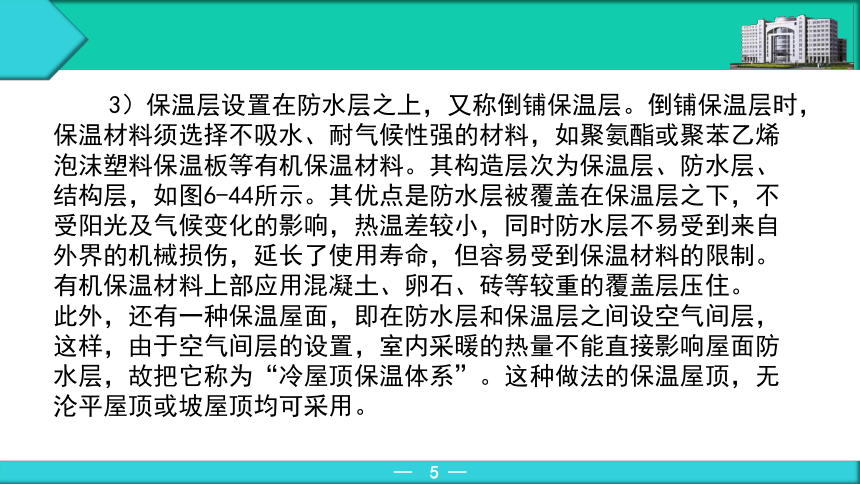

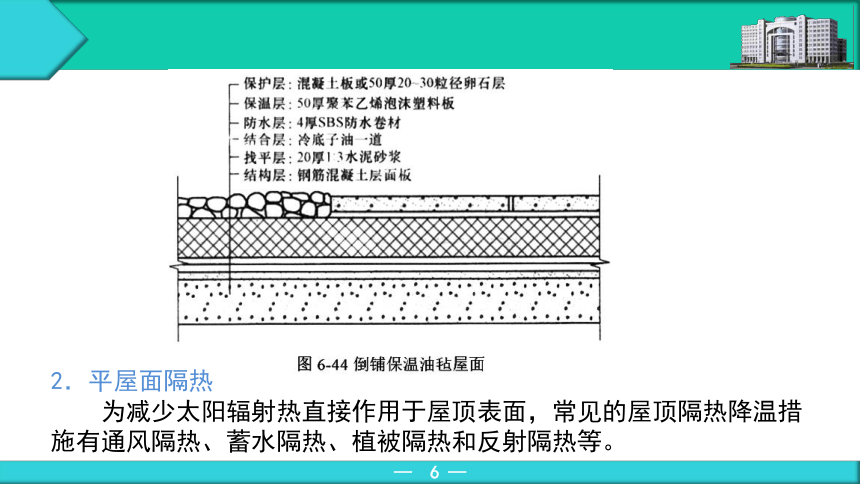

3）保温层设置在防水层之上，又称倒铺保温层。倒铺保温层时，保温材料须选择不吸水、耐气候性强的材料，如聚氨酯或聚苯乙烯泡沫塑料保温板等有机保温材料。其构造层次为保温层、防水层、结构层，如图6-44所示。其优点是防水层被覆盖在保温层之下，不受阳光及气候变化的影响，热温差较小，同时防水层不易受到来自外界的机械损伤，延长了使用寿命，但容易受到保温材料的限制。有机保温材料上部应用混凝土、卵石、砖等较重的覆盖层压住。
此外，还有一种保温屋面，即在防水层和保温层之间设空气间层，这样，由于空气间层的设置，室内采暖的热量不能直接影响屋面防水层，故把它称为“冷屋顶保温体系”。这种做法的保温屋顶，无沦平屋顶或坡屋顶均可采用。
2．平屋面隔热
为减少太阳辐射热直接作用于屋顶表面，常见的屋顶隔热降温措施有通风隔热、蓄水隔热、植被隔热和反射隔热等。

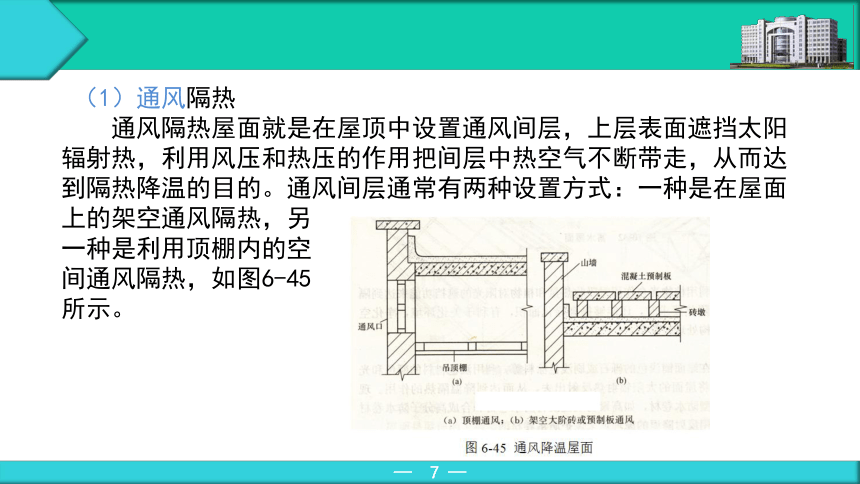

（1）通风隔热
通风隔热屋面就是在屋顶中设置通风间层，上层表面遮挡太阳辐射热，利用风压和热压的作用把间层中热空气不断带走，从而达到隔热降温的目的。通风间层通常有两种设置方式：一种是在屋面上的架空通风隔热，另
一种是利用顶棚内的空
间通风隔热，如图6-45
所示。

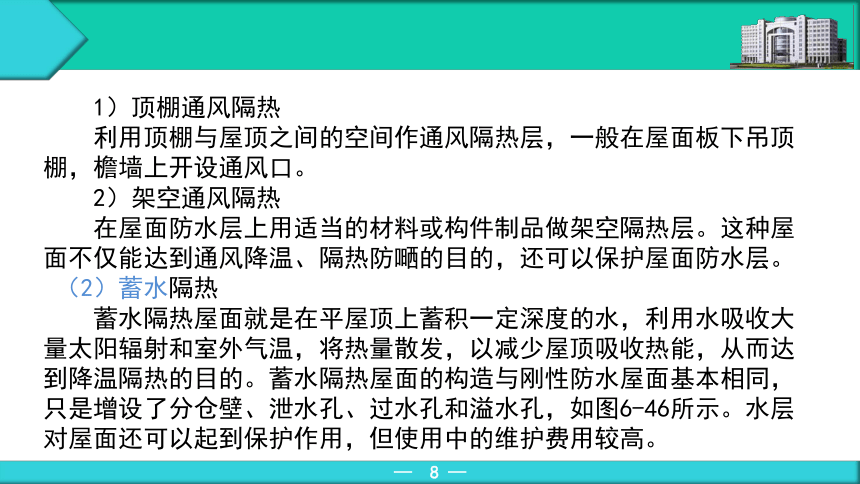

1）顶棚通风隔热
利用顶棚与屋顶之间的空间作通风隔热层，一般在屋面板下吊顶棚，檐墙上开设通风口。
2）架空通风隔热
在屋面防水层上用适当的材料或构件制品做架空隔热层。这种屋面不仅能达到通风降温、隔热防嗮的目的，还可以保护屋面防水层。
（2）蓄水隔热

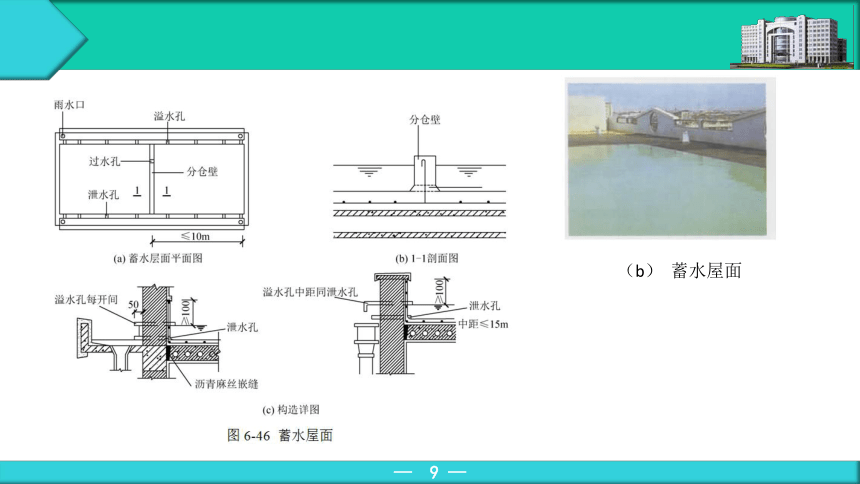

蓄水隔热屋面就是在平屋顶上蓄积一定深度的水，利用水吸收大量太阳辐射和室外气温，将热量散发，以减少屋顶吸收热能，从而达到降温隔热的目的。蓄水隔热屋面的构造与刚性防水屋面基本相同，只是增设了分仓壁、泄水孔、过水孔和溢水孔，如图6-46所示。水层对屋面还可以起到保护作用，但使用中的维护费用较高。
（b） 蓄水屋面
（3）植被隔热
在平屋顶上种植植物，利用植物光合作用时吸收热量和植物对阳光的遮挡功能来达到隔热的目的。这种屋面在满足隔热要求时，还能够提高绿化面积，有利于美化环境，净化空气，但增加了屋顶荷载，结构处理较复杂。
种植平屋面的基本构造层次包括基层、绝热层、找坡(找平)层、普通防水层、耐根穿刺防水层、保护层、排(蓄)水层、过滤层、种植土层和植被层等，如图6-47所示。
（4）反射降温隔热
反射降温隔热屋面就是在屋面铺浅色的砾石或刷浅色涂料等，利用浅色材料的颜色和光滑度对热辐射的反射作用，将屋面的太阳辐射热反射出去，从而达到降温隔热的作用。现在，卷材防水屋面采用的新型防水卷材，如高聚物改性沥青防水卷材和合成高分子防水卷材的正面覆盖的铝箔，就是利用反射降温的原理，来保护防水卷材的。
（a） 反射降温屋面
2、平屋顶的隔热
⑤遮阳屋顶
夏热冬冷地区建筑的平屋顶多为钢筋混凝土平板，吸收天空辐射的面积大，转化为向室内辐射的长波辐射热较多，故在夏季减少阳光进入量，采用遮阳板遮挡直射屋顶的阳光，从而达到屋顶隔热、防热也是隔热重要的手段之一。
⑥太阳能屋面
利用特殊的太阳能集热块，把太阳能转化为电能，同时保留传统的太阳能系统的供热供暖功能。光伏系统是一种无污染、无噪声、不消耗常规能源的“绿色”能源系统。甚至可以把这种太阳能集热块放屋面瓦里，形成太阳能屋面瓦。这种光电屋面瓦极大地改善了太阳能屋面的造型和外观，有着广泛的应用前景。
知识点补充
（f） 太阳能光电瓦屋面
（d） 遮阳屋顶
坡屋顶的保温与隔热
1.坡屋顶的保温
坡屋顶的保温层一般布置在瓦材与檩条之间或吊顶棚上面，其构造如图6-48所示。保温材料可根据工程具体要求选用松散材料、块状材料或板状材料。在小青瓦屋面中，一般采用基层上满铺一层黏土麦秸泥作为保温层，小青瓦片黏结在该层上，在平瓦屋面中，可将保温层填充在檩条之间；在设有吊顶的坡屋顶中，常常将保温层铺设在吊顶棚之上，可起到保温和隔热双重作用。
2.坡屋顶的隔热
坡屋顶一般利用屋顶通风来隔热，有屋面通风和吊顶棚通风两种做法。采用屋面通风时，应在屋顶檐口设进风口，屋脊设出风口，利用空气流动带走间层的热量，以降低屋顶的温度。
如采用吊顶棚通风，可利用吊顶棚与坡屋面之间的空间作为通风层，在坡屋顶的歇山、山墙或屋面等位置设进风口，其隔热效果显著，是坡屋顶常用的隔热形式，如图6-49所示。由于吊顶空间较大，可利用组织穿堂风来达到降温隔热的效果。
炎热地区将坡屋顶做成双层，由檐口处进风，屋脊处排风，利用空气流动带走一部分热量，以降低瓦底面的温度，也可利用檩条的间距通风。
屋顶排烟风道
屋面的排烟风道表面与木质可燃构件距离不应小于150mm，或在排烟道外表面包厚度不小于 100mm的保温材料进行隔热。排烟风道穿过档烟墙时，风道与挡烟隔墙的空隙，应用水泥砂浆等不燃材料严密填塞。排烟风道与排烟风机的连接，宜采用法兰连接，或采用不燃烧的软性连接。需要隔热的金属排烟道，必须采用不燃保温材料，如矿棉、玻璃棉、岩棉、硅酸铝等材料。烟气排出口的材料应采用耐火性能好的 材料制作；排出口的位置应根据建筑物所处的条件确定，必须避开有燃烧危险的部位。根据规范要求，上人屋面出屋面的透气管出屋面高度不小于400mm。
屋顶风井
风井是建筑中预留的通道，主要用于通风或者防水，危急时刻也可用于逃生与消防。不是所有建筑都必须有风井的，只有有些功能要求，或是建筑体积较大、密封性高（比如大建筑内部或地下室）的应该设通风井，一般有两种形式，自然通风的风井可以兼做进风井与排风井，还有一种是机械辅助通风的，一个进风井一个排风井，进风井安装进气扇，排风井安装排气扇，这种形式应该是属于有组织气流。风井一般是从地下室的顶板通到外面。如图6-50、6-51、6-52所示。
屋面有平屋顶、坡屋顶和曲面屋顶三种类型。平屋顶是指屋面排水坡度小于或等于10%的屋顶；坡屋顶是指屋面排水坡度在10%以上的屋顶；曲面屋顶指由各种薄壳结构、悬索结构和网架结构等作为屋顶承重结构的屋顶。
平屋顶一般由屋面、保温隔热层、防水层、结构层和顶棚层等部分组成。平屋顶的防水构造分为柔性防水屋面、刚性防水屋面和粉剂防水屋面等几种形式。
屋顶隔热降温的基本原理是减少太阳辐射热直接作用于屋顶表面。隔热降温的构造做法主要有通风隔热、蓄水隔热、植被隔热、反射隔热等。
平屋顶的排水方式分为无组织排水和有组织排水两大类。有组织排水分为外排水和内排水。按照檐沟在屋顶的位置，外排水的屋顶形式有沿屋顶四周设檐沟、沿纵墙设檐沟、女儿墙外设檐沟、女儿墙内设檐沟等。
坡屋顶由承重结构、屋面和顶棚等部分组成，根据使用要求不同，有时还需增设保温层或隔热层等。
坡屋顶排水也有两种形式：无组织排水和有组织排水。有组织排水又分为挑檐沟外排水和女儿墙檐沟外排水。
屋顶外形有哪些形式
2．屋顶由哪几部分组成 其作用分别是什么
3. 屋顶坡度是如何形成的 屋顶的排水方式有哪几种
4．卷材防水屋面变形缝的设置及构造如何
5．刚性防水屋面的构造层次有哪些 如何提高刚性防水层的防水性能
6. 平屋顶的隔热降温措施有哪些
7. 坡屋顶的保温与隔热有哪些措施
