(共32张PPT)
组合体投影图
组合体：由基本几何体组合而成的形体

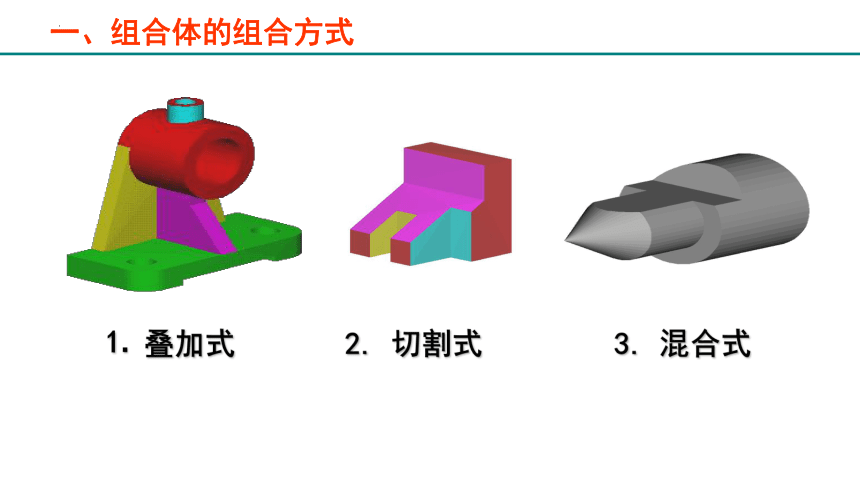

一、组合体的组合方式
⒈ 叠加式
2. 切割式
3. 混合式

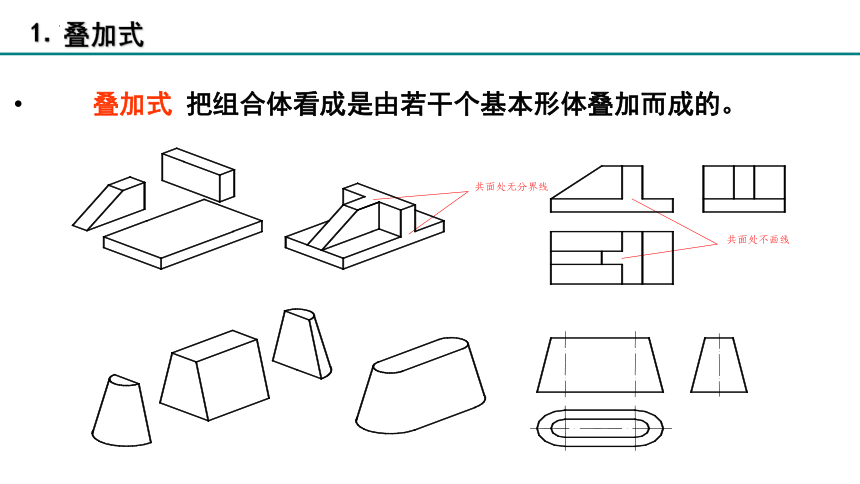

叠加式 把组合体看成是由若干个基本形体叠加而成的。
⒈ 叠加式

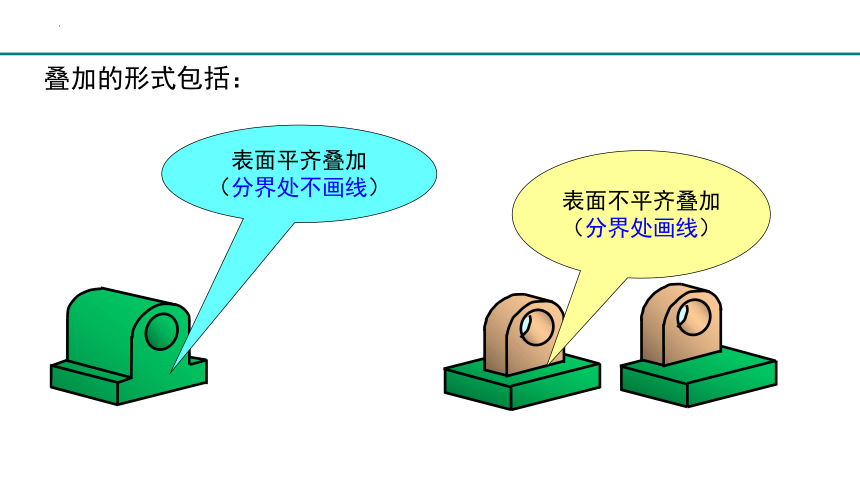

叠加的形式包括：
表面平齐叠加
（分界处不画线）
表面不平齐叠加
（分界处画线）

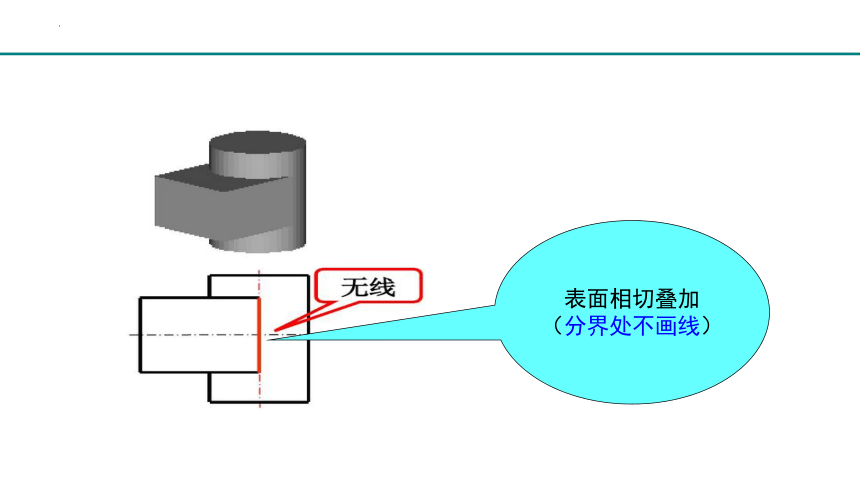

表面相切叠加
（分界处不画线）

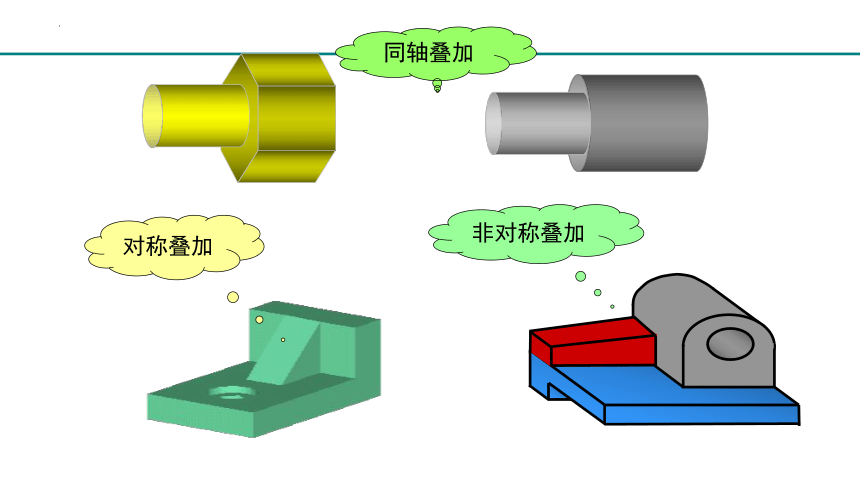

对称叠加
同轴叠加
非对称叠加

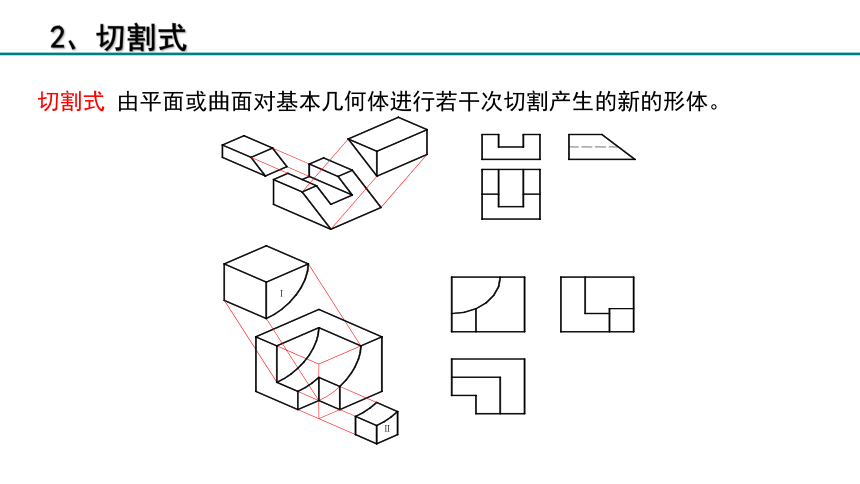

切割式 由平面或曲面对基本几何体进行若干次切割产生的新的形体。
2、切割式

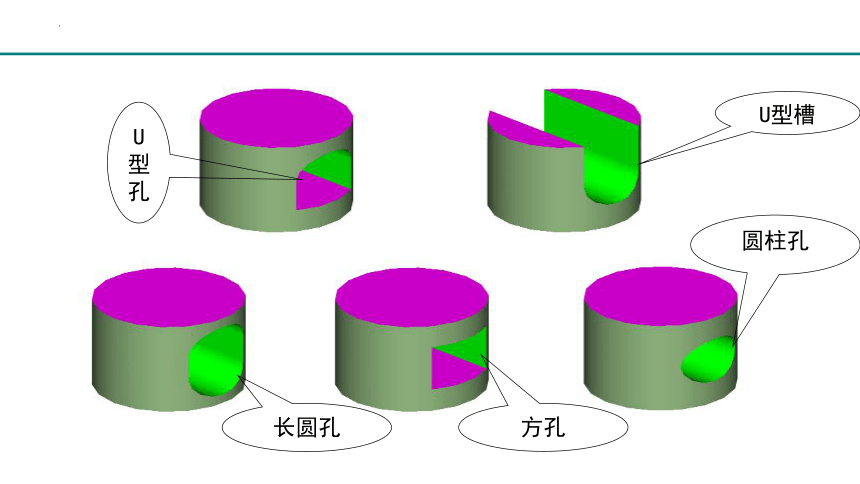

U型槽
圆柱孔
方孔
长圆孔
U
型
孔

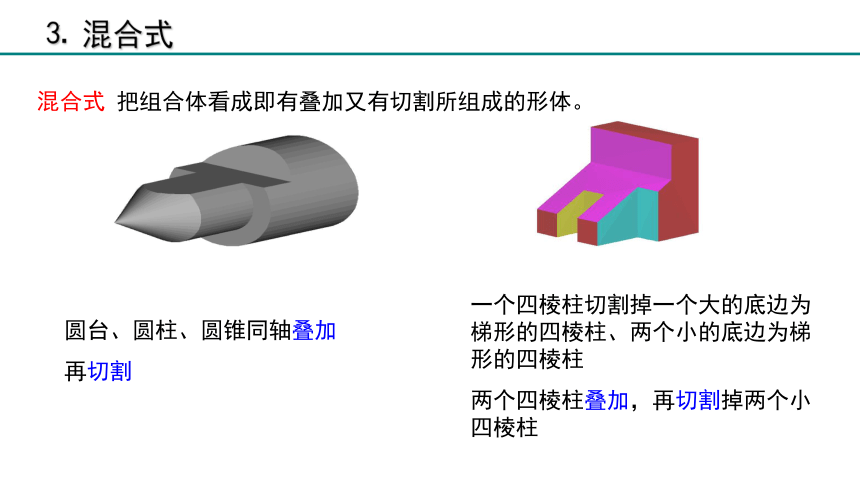

⒊ 混合式
圆台、圆柱、圆锥同轴叠加
再切割
一个四棱柱切割掉一个大的底边为梯形的四棱柱、两个小的底边为梯形的四棱柱
两个四棱柱叠加，再切割掉两个小四棱柱
混合式 把组合体看成即有叠加又有切割所组成的形体。

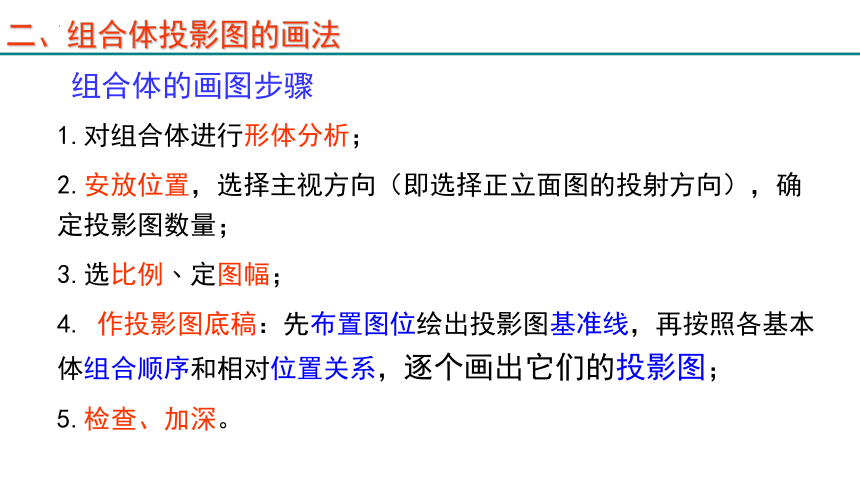

组合体的画图步骤
1.对组合体进行形体分析；
2.安放位置，选择主视方向（即选择正立面图的投射方向），确定投影图数量；
3.选比例﹑定图幅；
4. 作投影图底稿：先布置图位绘出投影图基准线，再按照各基本体组合顺序和相对位置关系，逐个画出它们的投影图；
5.检查、加深。
二、组合体投影图的画法

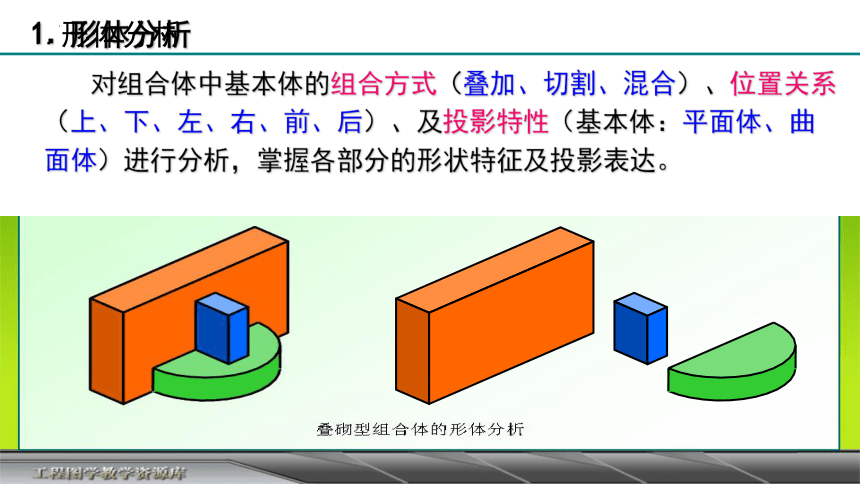

对组合体中基本体的组合方式（叠加、切割、混合）、位置关系（上、下、左、右、前、后）、及投影特性（基本体：平面体、曲面体）进行分析，掌握各部分的形状特征及投影表达。
⒈ 形体分析
1.形体分析

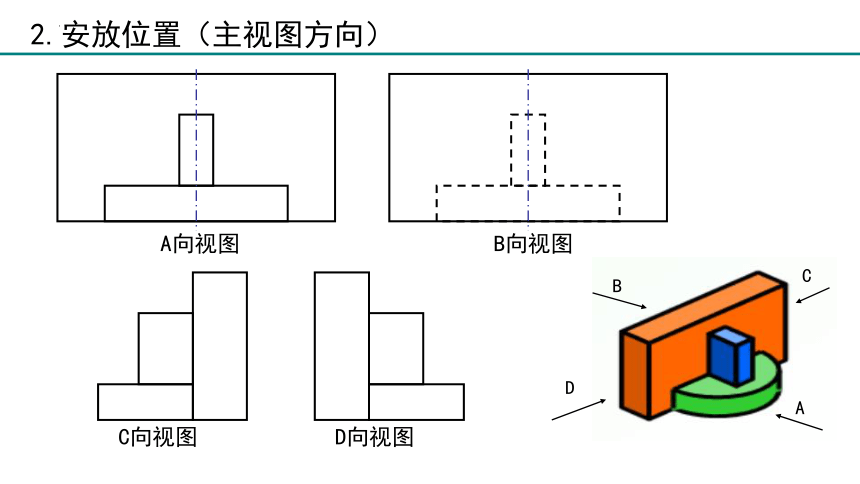

2.安放位置（主视图方向）
A向视图
B向视图
C向视图
D向视图
A
B
D
C
1. 这里选用A向视图作为主视图最适合
安放位置原则：
A向视图
A
B
D
C
投影图数量确定原则：以最少的投影图反映尽可能多的内容。投影图数量一般为三个。
不能合理使用图纸幅面
返回
存在什么问题？
选择合理使用图纸幅面
返回
能采用1:1的绘图比例最好，但对于实际工程形体，无法按实际大小作图，应选择适当的比例作图。选定比例后，根据投影图所需面积确定合理的图幅。
3.选比例、定图幅
A
2) 画出物体的基准线、对称线、圆的中心线、轴线等。
(a) 画出V、H 投影的中心线和投影的底边，布置好三个投影的位置
1）布置图位
在布置图位时，应根据各视图每个方向的最大尺寸及视图间留有足够标注尺寸的地方来确定，力求各视图布局匀称，间隔距离适中。
4.作投影图底稿（细实线）
3) 根据形体分析，按照各基本体组合顺序和相对位置关系，逐个画出它们的投影图。（大四棱柱、半圆柱、小四棱柱）；
A
画出竖立的大四棱柱的三投影：
V、H、W
4）画每个基本体时，先画反映实形的投影图，然后再画其它投影图，三个视图配合起来绘制；
5)形体分析是假想的，各个部分组合后融为一体，绘图时不要画出不存在的轮廓线（如表面平齐分界处、表面相切分界处）。
画出半圆柱的三投影：
H、V、W
(d)画出小四棱柱的三面投影：W、V、H
底稿完成后，应按基本形体逐个仔细检查，改正错误，补画遗漏；确认无误后，按制图的线型标准加深图线。
5.检查、加深
作图步骤：
1、形体分析；
2、确定安放位置和正面
投影图的投影方向；
3、确定投影图数量；
4、绘制投影图
5、标注尺寸
6、检查无误后，按规定
线型加深图线
返回
正立面投影方向
【例题1】
返回
步骤一
返回
步骤二
返回
步骤三
返回
完成
作图步骤：
1、形体分析；
2、确定安放位置和正立
面投影图的投影方向；
3、确定投影图数量；
4、绘制投影图
5、标注尺寸
6、检查无误后，按规定
线型加深图线
返回
正立面投影方向
【例题2】
返回
步骤一
返回
步骤二
返回
步骤三
返回
步骤四
返回
步骤五
返回
完成
