屋顶构造

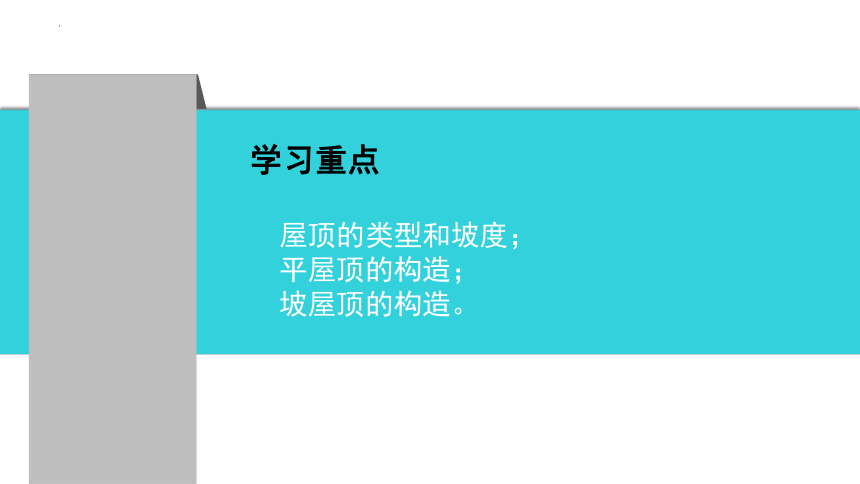

学习重点
屋顶的类型和坡度；
平屋顶的构造；
坡屋顶的构造。

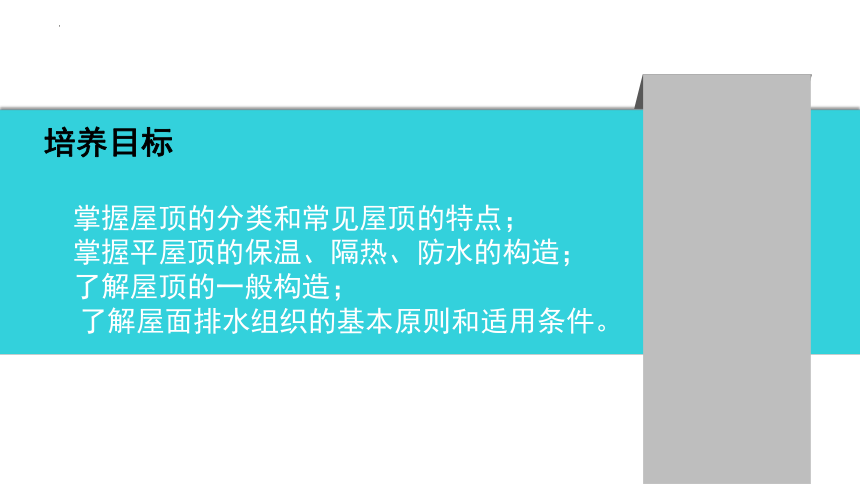

培养目标
掌握屋顶的分类和常见屋顶的特点；
掌握平屋顶的保温、隔热、防水的构造；
了解屋顶的一般构造；
了解屋面排水组织的基本原则和适用条件。

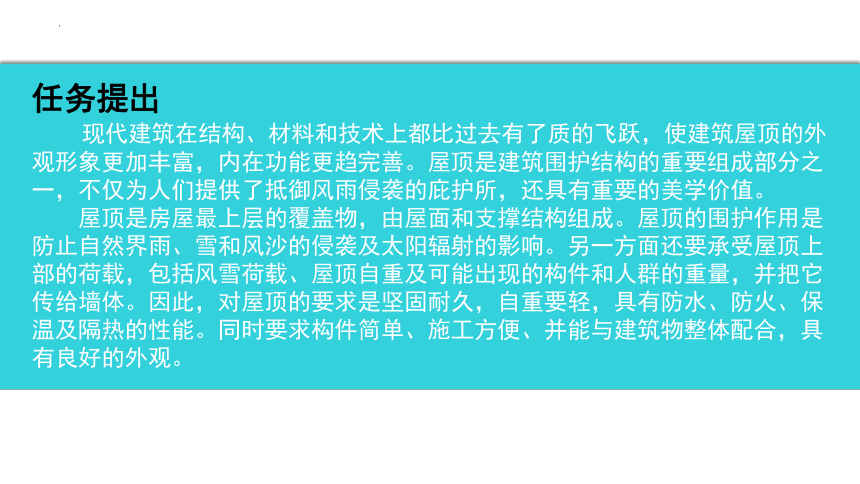

任务提出
现代建筑在结构、材料和技术上都比过去有了质的飞跃，使建筑屋顶的外观形象更加丰富，内在功能更趋完善。屋顶是建筑围护结构的重要组成部分之一，不仅为人们提供了抵御风雨侵袭的庇护所，还具有重要的美学价值。
屋顶是房屋最上层的覆盖物，由屋面和支撑结构组成。屋顶的围护作用是防止自然界雨、雪和风沙的侵袭及太阳辐射的影响。另一方面还要承受屋顶上部的荷载，包括风雪荷载、屋顶自重及可能出现的构件和人群的重量，并把它传给墙体。因此，对屋顶的要求是坚固耐久，自重要轻，具有防水、防火、保温及隔热的性能。同时要求构件简单、施工方便、并能与建筑物整体配合，具有良好的外观。

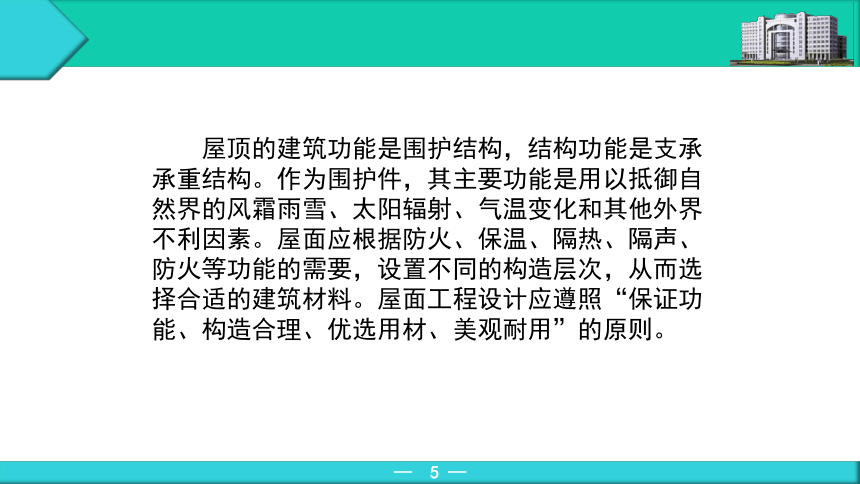

屋顶的建筑功能是围护结构，结构功能是支承承重结构。作为围护件，其主要功能是用以抵御自然界的风霜雨雪、太阳辐射、气温变化和其他外界不利因素。屋面应根据防火、保温、隔热、隔声、防火等功能的需要，设置不同的构造层次，从而选择合适的建筑材料。屋面工程设计应遵照“保证功能、构造合理、优选用材、美观耐用”的原则。

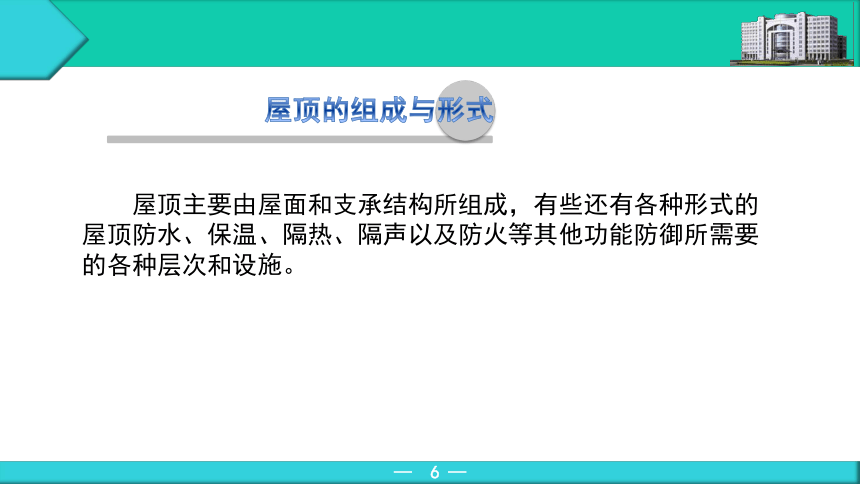

屋顶的组成与形式
屋顶主要由屋面和支承结构所组成，有些还有各种形式的屋顶防水、保温、隔热、隔声以及防火等其他功能防御所需要的各种层次和设施。

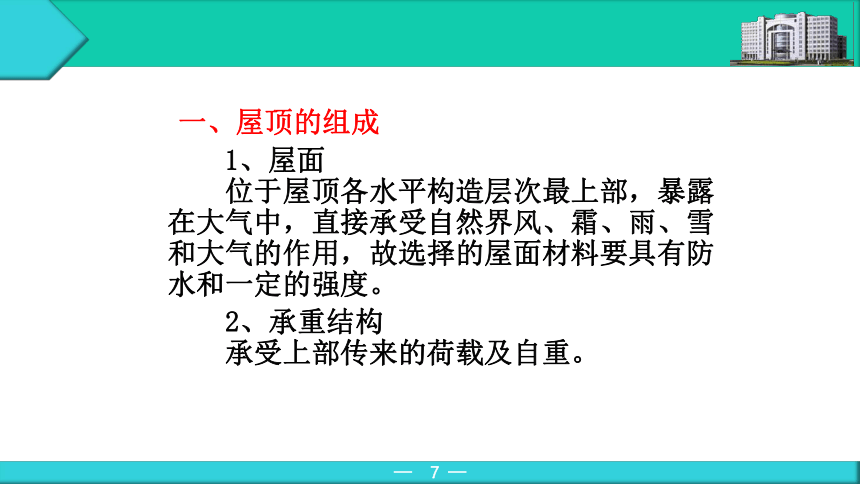

一、屋顶的组成
1、屋面
　　位于屋顶各水平构造层次最上部，暴露在大气中，直接承受自然界风、霜、雨、雪和大气的作用，故选择的屋面材料要具有防水和一定的强度。
2、承重结构
　　承受上部传来的荷载及自重。

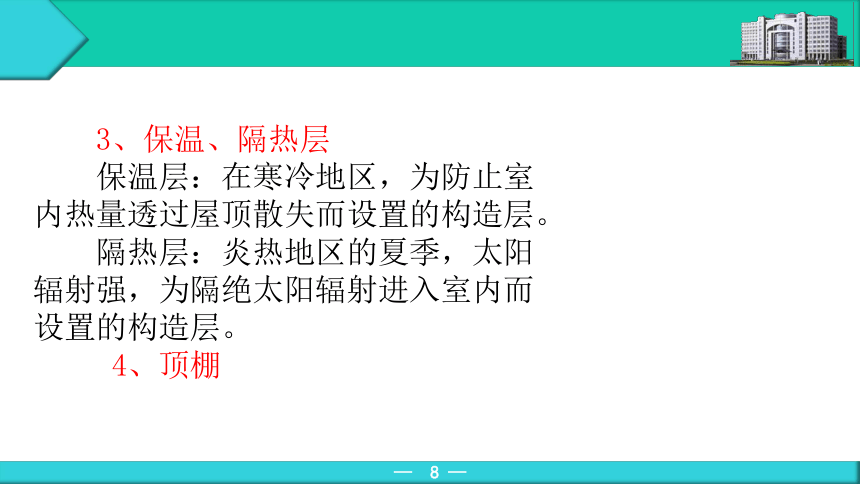

　　3、保温、隔热层
　　保温层：在寒冷地区，为防止室内热量透过屋顶散失而设置的构造层。
　　隔热层：炎热地区的夏季，太阳辐射强，为隔绝太阳辐射进入室内而设置的构造层。
　　 4、顶棚
　　

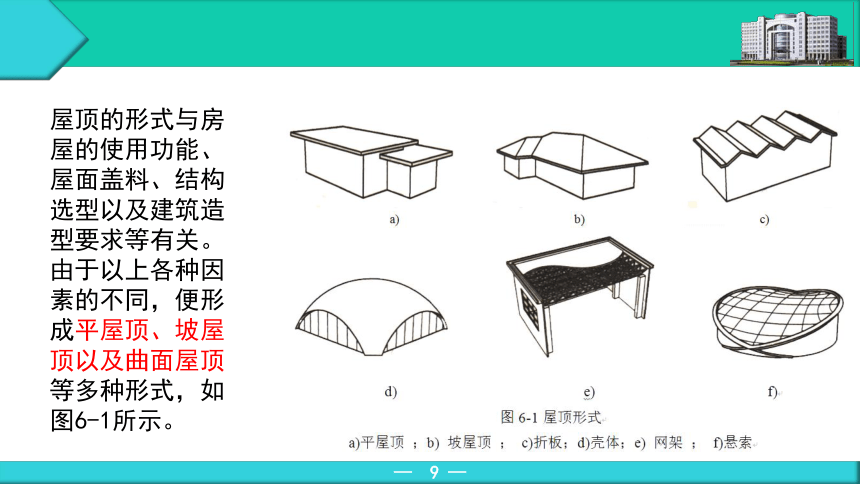

屋顶的形式与房屋的使用功能、屋面盖料、结构选型以及建筑造型要求等有关。由于以上各种因素的不同，便形成平屋顶、坡屋顶以及曲面屋顶等多种形式，如图6-1所示。
坡
屋
顶
平
屋
顶
曲
面
屋
顶
屋面
承重结构
顶棚
　　
二、屋顶形式　
　 1、平屋顶：屋面坡度≤5%，最常用的排水坡度为2～3%。
2、坡屋顶 ：其坡度一般在10%以上。
坡屋顶的常见形式有：单坡、双坡屋顶，硬山及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形攒尖屋顶等。
3、其它形式的屋顶
随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶，网架屋顶等。
1、功能要求
首先是能抵御风、霜、雨、雪的侵袭，防止雨水渗漏是屋顶的基本功能要求，我国现行的GB50207—94《屋面工程技术规程》根据建筑物的性质、重要程度使用功能及防水耐久年限等，将屋面划为四个等级，各等级均有不同的防水要求。其次，屋顶应具有良好的保温隔热性能。

屋顶的设计要求
2、结构要求
屋顶是房屋的承重结构，应有足够的强度和刚度，以保证房屋的结构安全，并防止因过大的结构变形引起防水层开裂、漏水。
3、建筑艺术要求
屋顶是建筑外部形体的重要组成部份，屋顶的形式对建筑的造型极具影响，应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求。
屋
顶
的
美
观
效
果
坡度的影响因素
1、屋面覆盖材料
　　屋面覆盖材料的面积越小、接缝越多、厚度越大，屋面排水坡度越大，反之则小。
2、雨水量的多少
3、结构形式
4、建筑造型
屋面的坡度
屋面的坡度
1.影响屋面坡度的因素
各种屋面的坡度，主要与屋面防水材料的尺寸有关。如坡屋顶中的瓦材，每块覆盖面积小，接缝较多，要求屋面有较大的坡度，便于将屋面雨水迅速排除。常用坡度为1:3~1::2，最少1:4，最大可达1:1。平屋顶要求屋面成为一个封闭的整体，防水材料之间如有接缝，应做到完全密封，以阻止雨水渗漏。因此排水坡度可以大大降低，一般为1%~3%。
2.屋面坡度的形成
平屋顶的排水坡度小于5%，形成坡度有两种方法：一种是结构找坡，另一种是材料找坡。
（1）结构找坡。也称搁置坡度。屋顶的结构层根据屋面排水坡度搁置成倾斜，如图6-2所示，再铺设防水层等。这种作法不需另加找坡层，荷载少、施工简便、造价低，但不另吊顶棚时，顶面稍有倾斜。房屋平面凹凸变化时应另加局部垫坡。坡度不应小于3%，如图3-98a)所示。
（2）材料找坡。亦称填坡或建筑坡度。屋顶结构层可像楼板一样水平搁置，采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%，如炉渣加水泥或石灰来垫置屋面排水坡度，上面再做防水层，如图6-3所示。垫置坡度不过大，避免徒增材料和荷载须设保温层的地区，也可用保温材料来形成坡度。
材料找坡
结构找坡
3.屋面排水坡度的要求
（1）屋面排水坡度应根据屋顶结构形式，屋面基层类别，防水构造形式，材料性能及当地气候等条件确定，见表6-1所示。
注：1.平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%；
2.卷材屋面的坡度不宜大于25%，当坡度大于25%时应采取
固定和防止滑落的措施；
3.卷材防水屋面天沟、檐沟纵向坡度不应小于1%，沟底水落
差不得超过200mm，天沟、檐沟排水不等流经变形缝和防火墙；
4.平瓦必须铺置牢固，地震设防地区或坡度大于50%的屋面，应采
取固定加强措施；
5.架空隔热屋面坡度不宜大于5%，种植屋面坡度不宜大于3%。
（2）卷材防水屋面天沟、檐沟纵向坡度不应小于1%，如图6-4a)所示，沟底水落差不得超过200mm，如图6-4b)所示。檐沟排水不得流经变形缝和防火墙。
　（二）屋面坡度的表示方法
（1）角度法
　　较大的坡度如坡屋顶，常用角度法表示。如α=25°、30°等。
（2）斜率法
可用于坡屋顶和平屋顶。如： 1：3、1：20、1：50等，　　
（3）百分比法
　　指屋顶斜面的垂直投影高度与水平投影长度的百分比表示。
　　i=（H/L）×100％
　 如i =1%、 2％、3％等，主要用于平屋顶。
屋面的基本构造层次
屋面的基本构造层次宜符合如表6-2所示的要求。设计人员可根据建筑物的性质、使用功能、气候条件等因素进行组合。
注：1.表中结构层包括混凝土基层和木基层；防
水层包括卷材和涂膜防水层；保护层包括
块体材料、水泥砂浆、细石混凝土保护层；
2有隔汽要求的屋面，应在保温层与结构层
之间设隔汽层。
