(共53张PPT)

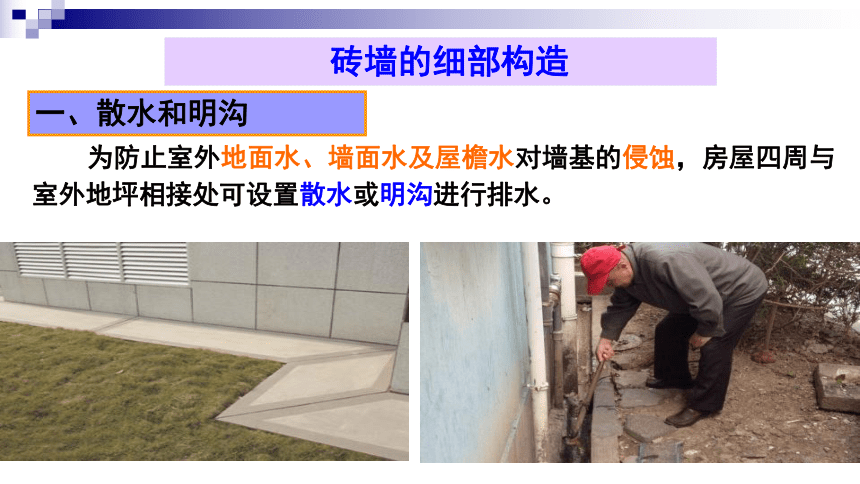

　 为防止室外地面水、墙面水及屋檐水对墙基的侵蚀，房屋四周与室外地坪相接处可设置散水或明沟进行排水。
砖墙的细部构造
一、散水和明沟
坡度：3％～5％。
　宽度：对于有组织排水（落水管），散水宽度为600～1000mm，对于无组织排水（自由落水），散水宽度比屋顶挑檐宽出200mm。

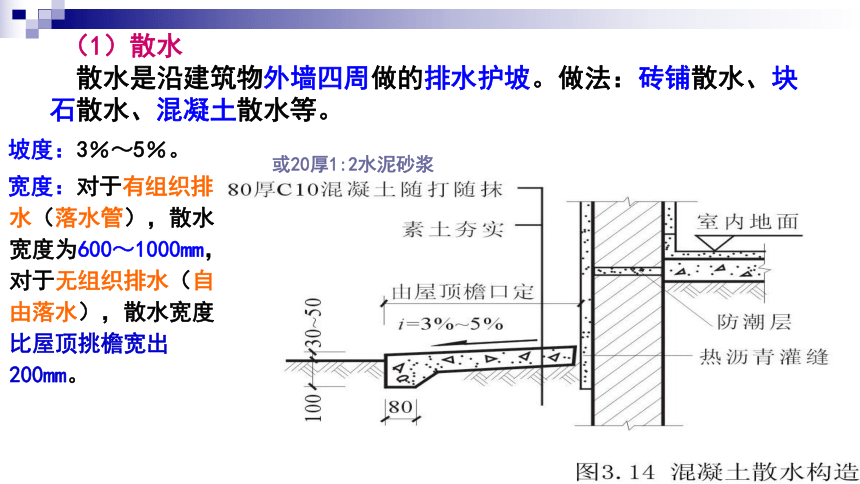

（1）散水

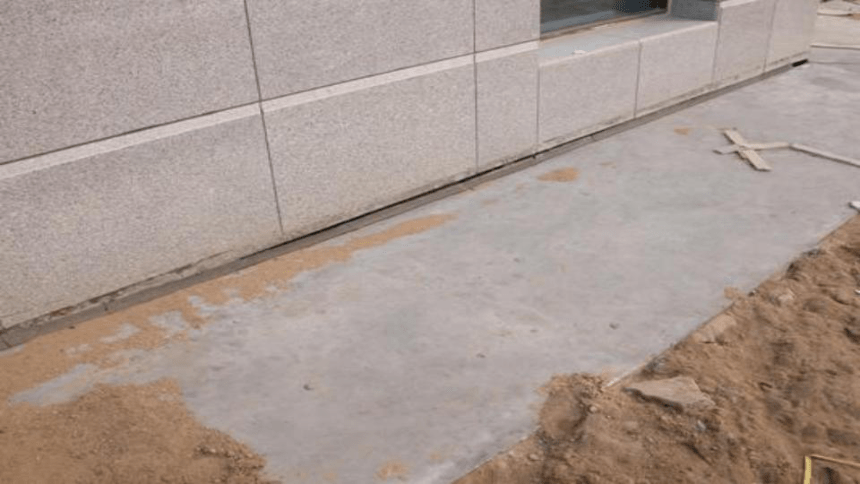

　散水是沿建筑物外墙四周做的排水护坡。做法：砖铺散水、块石散水、混凝土散水等。
或20厚1:2水泥砂浆

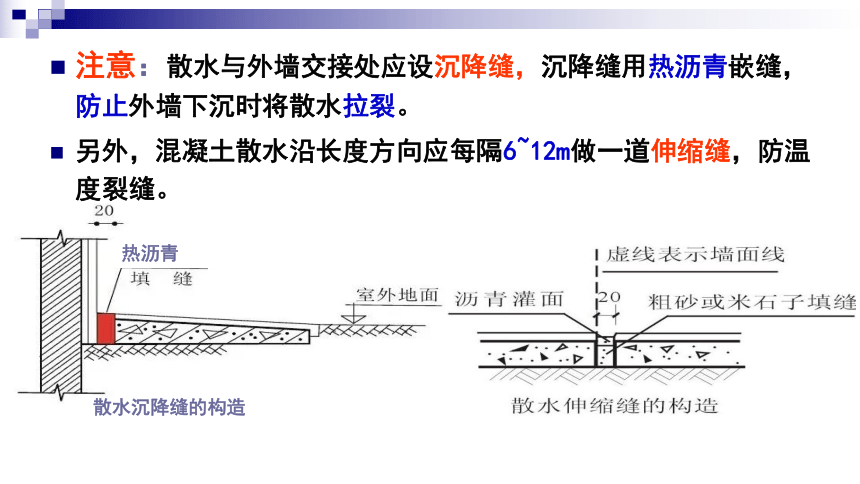

注意：散水与外墙交接处应设沉降缝，沉降缝用热沥青嵌缝，防止外墙下沉时将散水拉裂。
另外，混凝土散水沿长度方向应每隔6~12m做一道伸缩缝，防温度裂缝。
散水沉降缝的构造
热沥青

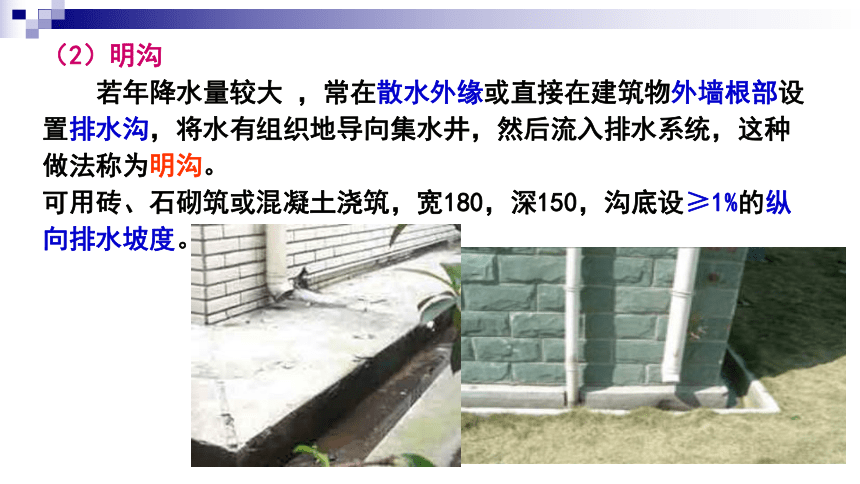

（2）明沟
　 若年降水量较大 ，常在散水外缘或直接在建筑物外墙根部设置排水沟，将水有组织地导向集水井，然后流入排水系统，这种做法称为明沟。
可用砖、石砌筑或混凝土浇筑，宽180，深150，沟底设≥1%的纵向排水坡度。

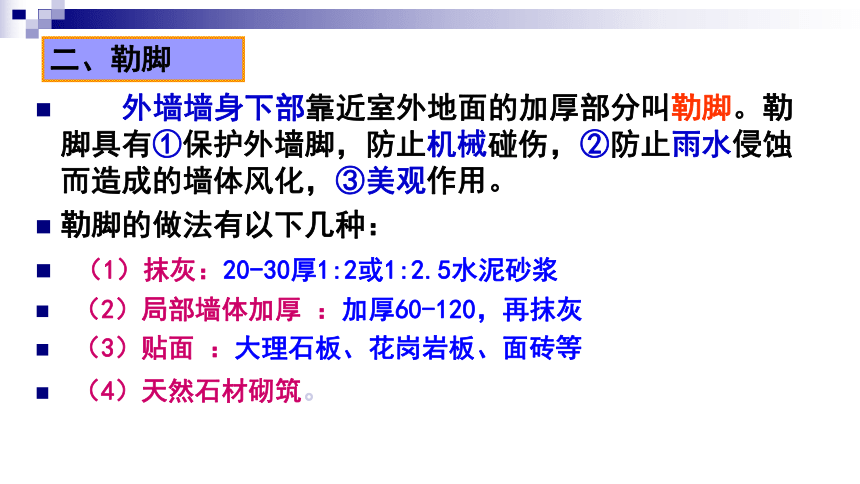

外墙墙身下部靠近室外地面的加厚部分叫勒脚。勒脚具有①保护外墙脚，防止机械碰伤，②防止雨水侵蚀而造成的墙体风化，③美观作用。
勒脚的做法有以下几种：
（1）抹灰：20-30厚1:2或1:2.5水泥砂浆
（2）局部墙体加厚 ：加厚60-120，再抹灰
（3）贴面 ：大理石板、花岗岩板、面砖等
（4）天然石材砌筑。
二、勒脚

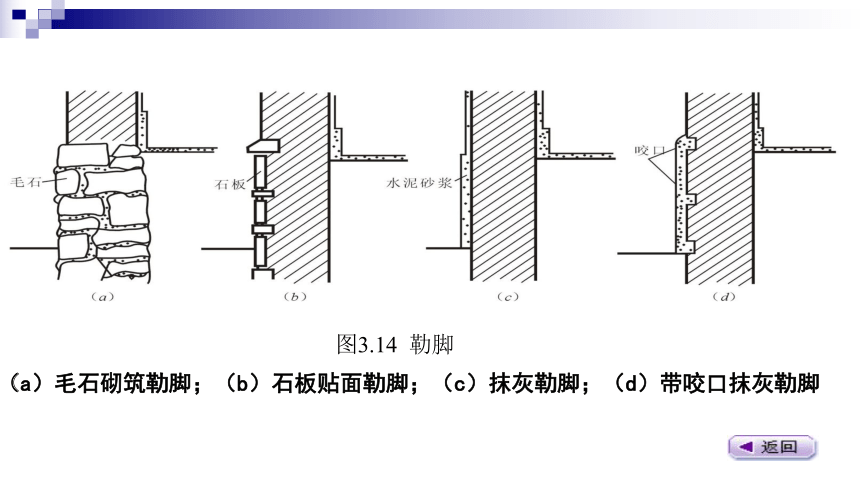

图3.14 勒脚
（a）毛石砌筑勒脚；（b）石板贴面勒脚；（c）抹灰勒脚；（d）带咬口抹灰勒脚

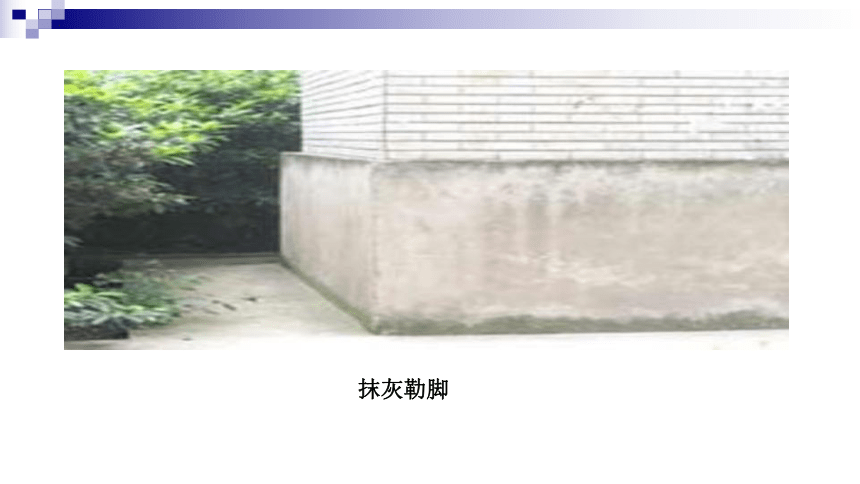

抹灰勒脚

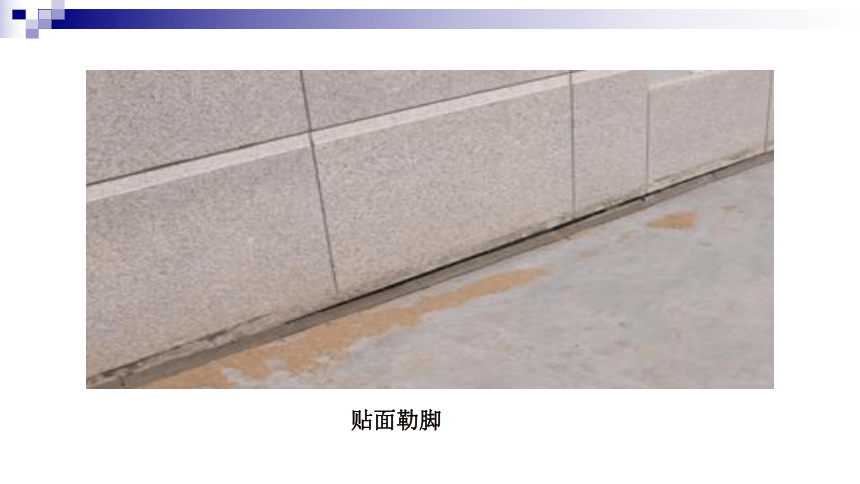

贴面勒脚

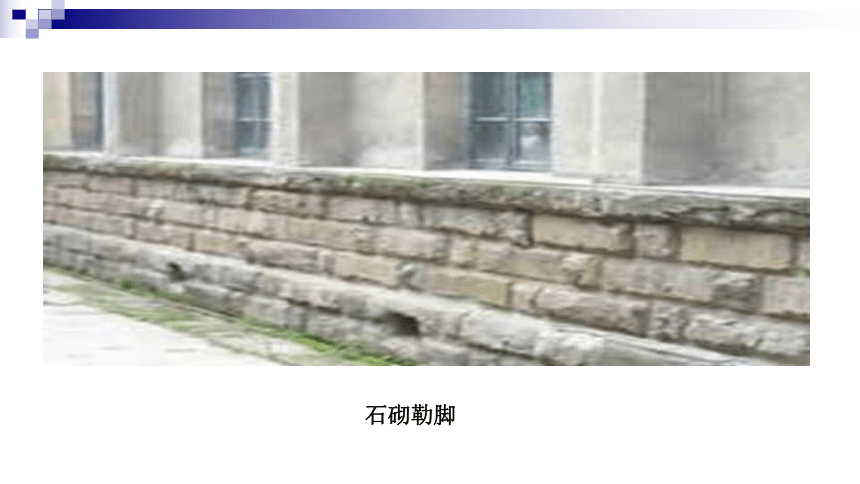

石砌勒脚

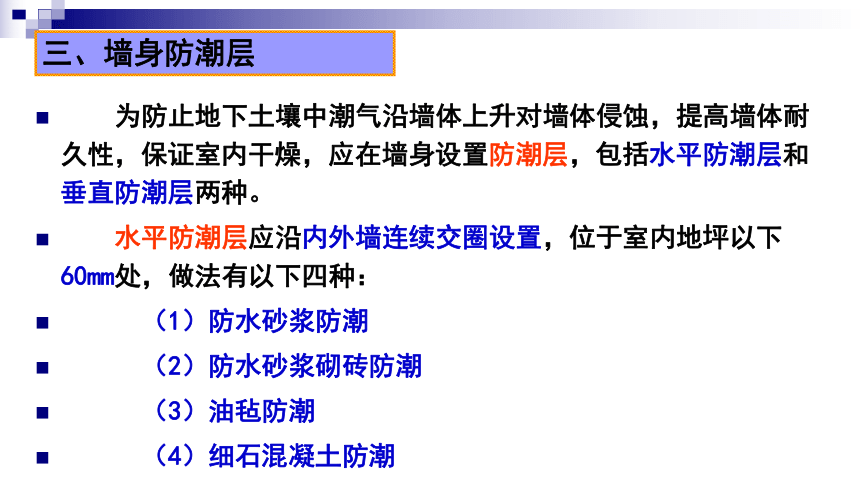

三、墙身防潮层
为防止地下土壤中潮气沿墙体上升对墙体侵蚀，提高墙体耐久性，保证室内干燥，应在墙身设置防潮层，包括水平防潮层和垂直防潮层两种。
水平防潮层应沿内外墙连续交圈设置，位于室内地坪以下60mm处，做法有以下四种：
（1）防水砂浆防潮
（2）防水砂浆砌砖防潮
（3）油毡防潮
（4）细石混凝土防潮

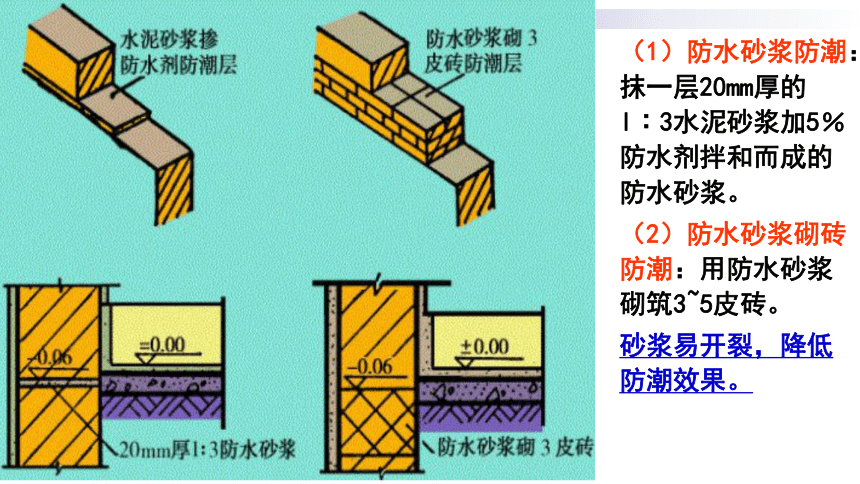

（1）防水砂浆防潮：抹一层20mm厚的l∶3水泥砂浆加5％防水剂拌和而成的防水砂浆。
（2）防水砂浆砌砖防潮：用防水砂浆砌筑3~5皮砖。
砂浆易开裂，降低防潮效果。
（3）油毡（卷材）防潮层：在防潮层部位先抹20mm厚的砂浆找平层，然后干铺卷材一层（或一毡二油），卷材的宽度比墙厚宽20mm，卷材沿墙度铺设，搭接长度大于等于100mm。
防潮效果好，但破坏了墙身整体性，地震区不采用。
（4）细石混凝土防潮层：在防潮层部位浇注一层厚60mm的细石混凝土防潮层，内配3φ6或3φ8钢筋。抗裂性好，与砌体结合一体，适于刚度要求较高的建筑。若有基础圈梁，且位于室内地坪以下60mm，则可由基础圈梁替代。
垂直防潮层：
当室内地坪有高差或室内地坪低于室外地坪时，为避免室内地坪较高一侧土壤或室外地面回填土中水分侵入墙身，对有高差部分的垂直墙面在填土一侧沿墙设置垂直防潮层。
做法：在两道水平防潮层之间垂直墙面上，先用水泥砂浆抹灰，再涂一道冷底子油，刷两道热沥青。
四、窗台
窗台是窗洞下部的构造，用以排除窗外侧流下的雨水和内侧的冷凝水，及装饰作用。位于窗外叫外窗台，位于室内叫内窗台。若窗框沿墙内缘安装，可不设内窗台。
外窗台：外窗台面一般应低于内窗台面，并成5%外倾坡度，以利排水。构造有悬挑窗台和不悬挑窗台。
悬挑窗台：用砖平砌、侧砌挑出60mm或预制钢筋混凝土，窗台下缘前端抹出滴水槽或滴水线；
不悬挑窗台：外墙饰面为瓷砖、陶瓷锦砖等易于冲洗的材料。
滴水槽
滴水线
不悬挑窗台
砖平砌悬挑窗台
砖侧砌悬挑窗台
预制钢筋砼窗台
不悬挑窗台
悬挑窗台
内窗台：可直接抹1:2水泥砂浆形成面层，墙体较厚时可采用预制水磨石板、大理石板、木窗台板。
过梁是设置在门窗洞口上部的横梁，用量承受门窗洞口上部墙体传来的荷载，并传给窗间墙。
过梁分砖砌过梁和钢筋混凝土过梁两类。其中砖砌过梁有砖拱过梁（平拱、弧拱）和钢筋砖过梁两种。
1）平拱砖过梁、弧拱砖过梁
2）钢筋砖过梁
3）钢筋混凝土过梁
五、过梁
平拱砖过梁
钢筋砖过梁
钢筋混凝土过梁
弧拱砖过梁
砖砌平拱过梁
平拱砖过梁
普通砖侧砌和立砌形成，砖数为单数，并对称于中心向两边倾斜，灰缝上宽下窄，跨度不超过1.2m。
特点：节约钢材水泥，施工麻烦，整体性差，不宜用于上部有集中荷载、振动荷载及可能有不均匀沉降的建筑。
L≤1200
钢筋砖过梁是在砖缝中配置钢筋，形成能承受弯矩的加筋砖砌体。由于钢筋砖过梁的跨度可达2m左右，而且施工比较简单，因此目前应用比较广泛。有抗震设防要求、或可能产生不均与沉降、或存在较大震动荷载、集中荷载的建筑门窗过梁不宜设置砖过梁和钢筋砖过梁。
钢筋混凝土过梁
（a）矩形截面；（b）L形截面；（c）组合式截面
六、圈梁和构造柱
钢筋混凝土矩形圈梁
钢筋砖圈梁构造
圈梁应闭合，遇有洞口圈梁应上下搭接，如下图所示。
附加圈梁与圈梁的搭接
构造柱
转角处构造柱
构造柱与砖墙拉结
纵横墙交接处构造柱
构造柱不设独立基础
圈梁与构造柱整浇
脱模后的圈梁、构造柱
基础圈梁钢筋
构造柱及女儿墙压顶
七、墙体变形缝
20~30mm 要点：保证缝两侧水平变形
（1）外墙：嵌缝或镀锌铁皮调节片
（2）内墙：金属调节片或木质盖缝板
1 伸缩缝
墙体伸缩缝
错缝 企口缝 平缝
2 沉降缝
50~70mm 要点：保证缝两侧垂直变形
（1）外墙：镀锌铁皮调节片
（2）内墙：木质盖缝板
墙体沉降缝
3 防震缝
50~100mm 要点：保证缝两侧水平变形
（1）外墙：镀锌铁皮调节片
（2）内墙：木质盖缝板
墙体防震缝
八、烟道、通风道、垃圾道
