墙体构造

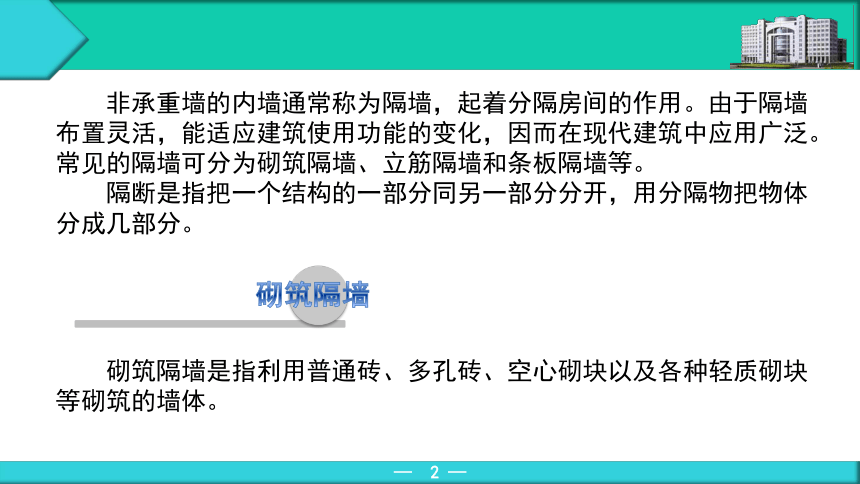

非承重墙的内墙通常称为隔墙，起着分隔房间的作用。由于隔墙布置灵活，能适应建筑使用功能的变化，因而在现代建筑中应用广泛。常见的隔墙可分为砌筑隔墙、立筋隔墙和条板隔墙等。
隔断是指把一个结构的一部分同另一部分分开，用分隔物把物体分成几部分。
砌筑隔墙
砌筑隔墙是指利用普通砖、多孔砖、空心砌块以及各种轻质砌块等砌筑的墙体。

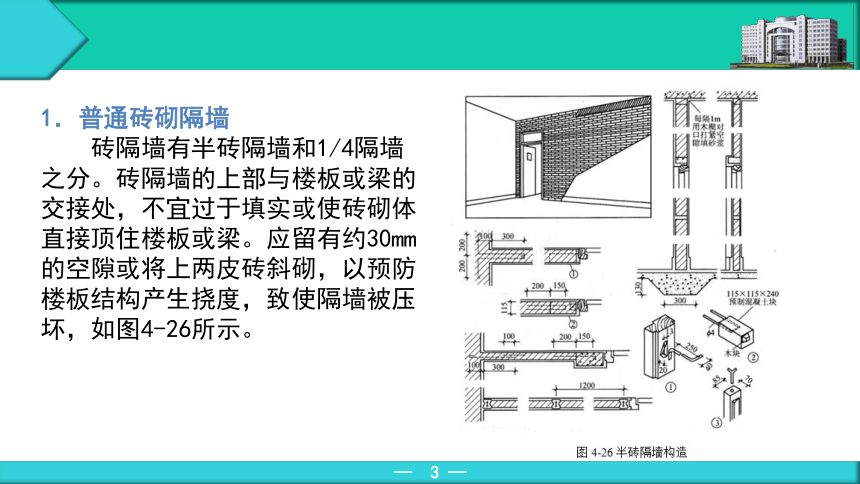

1．普通砖砌隔墙
砖隔墙有半砖隔墙和1/4隔墙之分。砖隔墙的上部与楼板或梁的交接处，不宜过于填实或使砖砌体直接顶住楼板或梁。应留有约30mm的空隙或将上两皮砖斜砌，以预防楼板结构产生挠度，致使隔墙被压坏，如图4-26所示。

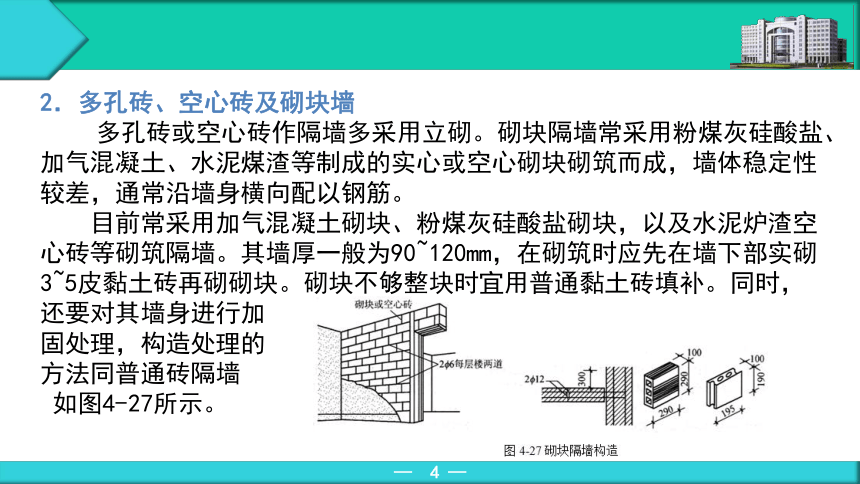

2．多孔砖、空心砖及砌块墙
多孔砖或空心砖作隔墙多采用立砌。砌块隔墙常采用粉煤灰硅酸盐、加气混凝土、水泥煤渣等制成的实心或空心砌块砌筑而成，墙体稳定性较差，通常沿墙身横向配以钢筋。
目前常采用加气混凝土砌块、粉煤灰硅酸盐砌块，以及水泥炉渣空心砖等砌筑隔墙。其墙厚一般为90~120mm，在砌筑时应先在墙下部实砌3~5皮黏土砖再砌砌块。砌块不够整块时宜用普通黏土砖填补。同时，还要对其墙身进行加
固处理，构造处理的
方法同普通砖隔墙
如图4-27所示。

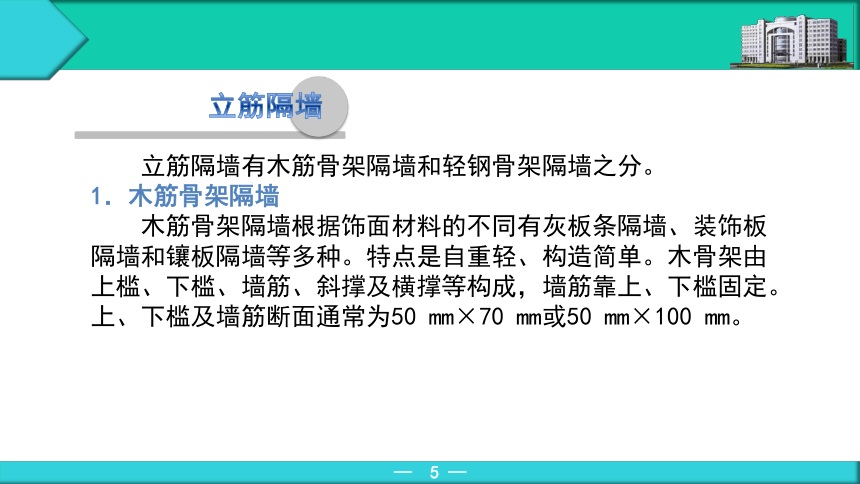

立筋隔墙
立筋隔墙有木筋骨架隔墙和轻钢骨架隔墙之分。
1．木筋骨架隔墙
木筋骨架隔墙根据饰面材料的不同有灰板条隔墙、装饰板隔墙和镶板隔墙等多种。特点是自重轻、构造简单。木骨架由上槛、下槛、墙筋、斜撑及横撑等构成，墙筋靠上、下槛固定。上、下槛及墙筋断面通常为50 mm×70 mm或50 mm×100 mm。

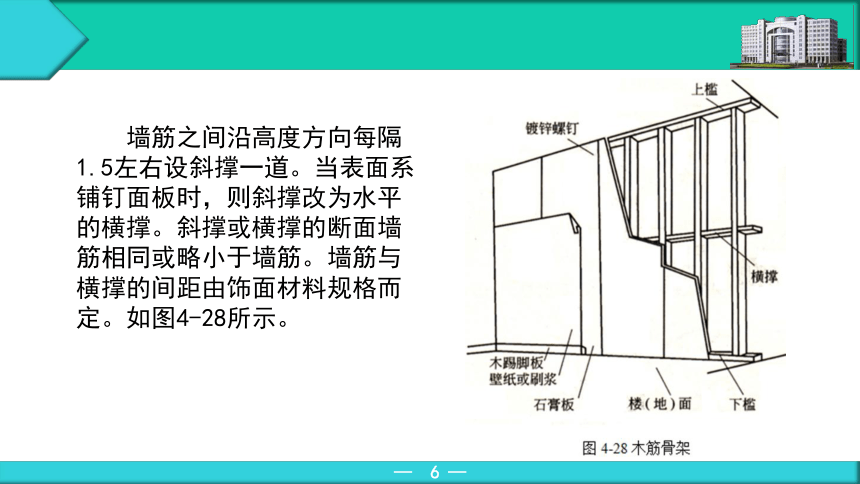

墙筋之间沿高度方向每隔1.5左右设斜撑一道。当表面系铺钉面板时，则斜撑改为水平的横撑。斜撑或横撑的断面墙筋相同或略小于墙筋。墙筋与横撑的间距由饰面材料规格而定。如图4-28所示。

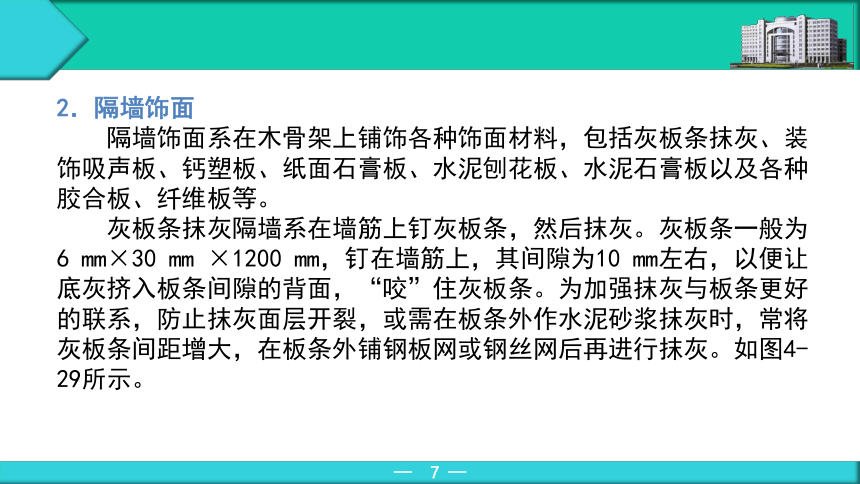

2．隔墙饰面
隔墙饰面系在木骨架上铺饰各种饰面材料，包括灰板条抹灰、装饰吸声板、钙塑板、纸面石膏板、水泥刨花板、水泥石膏板以及各种胶合板、纤维板等。
灰板条抹灰隔墙系在墙筋上钉灰板条，然后抹灰。灰板条一般为6 mm×30 mm ×1200 mm，钉在墙筋上，其间隙为10 mm左右，以便让底灰挤入板条间隙的背面，“咬”住灰板条。为加强抹灰与板条更好的联系，防止抹灰面层开裂，或需在板条外作水泥砂浆抹灰时，常将灰板条间距增大，在板条外铺钢板网或钢丝网后再进行抹灰。如图4-29所示。
3．金属骨架隔墙
金属骨架隔墙是在金属骨架外铺钉面板而制成的隔墙，它具有节约本材、重量轻、强度高、刚度大、结构整体性强及拆装方便等特点。
骨架由各种形式的薄壁型钢加工而成，如图4-30a)所示。骨架包括上槛、下槛、墙筋和横挡，如图4-30b)所示。骨架和楼板、墙或柱等构件相接时，多用膨胀螺栓或膨胀钢钉来固接。墙筋、横挡之间靠各种配件相互连接。墙筋间距由面板尺寸定。面板多为胶合板、纤维板、石膏板和纤维水泥板等，面板藉镀锌螺丝、自攻螺钉、膨胀螺钉或金属夹子固牢在金属骨架上。
4．条板隔墙
条板隔墙是指采用各种轻质材料制成的各种预制薄型板材安装而成的隔墙。常见的板材有加气混凝土条板、石膏条板、泰柏板等。这些条板自重轻、安装方便。普通条板的安装、固定主要靠各种黏结砂浆或黏结剂进行黏结，待安装完毕，再进行表面装修。
如图4-31所示。
隔断
隔断系指分隔室内空间的装饰构件，与隔墙有相似之处，但也有区别，隔断是指专门作为分隔室内空间的立面，隔断在区域中既起到分割空间的作用，但同时它又不像整面墙体那样将居室完全隔开，而是在隔中有连接，断中有连续，这种虚实结合的特点使隔断成为居住和公共建筑等在设计中常见的一种处理方法，例如住宅、办公室、展览馆、餐厅、门诊等装修中一个有很大创作余地的项目，成为企业和建筑设计师展现个性与才华的一个焦点。
现代建筑隔断的类型很多，有地区也叫高隔间。按隔断的固定方式分，有固定式隔断和活动式隔断；按隔断的开启方式分，有推拉式隔断、折叠式隔断、直滑式隔断、拼装式隔断；按隔断的材料分，有木隔断、竹隔断、玻璃隔断、金属隔断等。另外，还有硬质隔断、软质隔断、家俱式隔断、屏风式隔断等。
1．固定式隔断
固定隔断是用于划分和限定建筑室内空间的非承重可拆卸式构件，由饰面板材、骨架材料、密封材料和五金件组成。国外将外墙的贴面墙也列入固定隔断中。
固定式隔断所用材料有木制、竹制、玻璃、金属及水泥制品等，可做成花格、落地罩、飞罩、博古架等各种形式，俗称空透式隔断。以下是几种是常见的固定式隔断。
（1）木隔断
木隔断通常有两种，一种是木饰面隔断；另一种是硬木花格隔断。木制隔断经常用于办公。
1）木饰面隔断。木饰面隔断一般采用木龙骨上固定木板条、胶合板、纤维板等面板，做成不到顶的隔断。木龙骨与楼板、墙应有可靠的连接，面板固定在木龙骨上后，用木压条盖缝，最后按设计要求罩面或贴面。
另外，还有一种开放式办公室的隔断，高度为1.3～1.6m，用高密度板做骨架，防火装饰板罩面，用金属连接件组装而成。这种隔断便于工业化生产，壁薄体轻，面板色泽淡雅、易擦洗、防火性好，并且能节约办公用房面积。
2）硬木花格隔断。硬木花格隔断常用的木材多为硬质杂木，它自重轻，加工方便，制作简单，可以雕刻成各种花纹，做工精巧、纤细。
硬木花格隔断一般用板条和花饰组合，花饰镶嵌在木质板条的裁口中，可采用榫接、销接、钉接和胶接，外边钉有木压条，为保证整个隔断具有足够的刚度，隔断中立有一定数量的板条贯穿隔断的全高和全长，其两端与上下梁、墙应有牢固的连接。
（2）玻璃隔断
玻璃隔断是将玻璃安装在框架上的空透式隔断。这种隔断可到顶或不到顶，其特点是空透、明快，而且在光的作用下色彩有变化，可增强装饰效果。玻璃隔断按框架的材质不同有落地玻璃木隔断、铝合金框架玻璃隔断、不锈钢圆柱框玻璃隔断。
1）落地玻璃木隔断。直接在隔断的相应位置安装竖向木骨架，并与墙、柱及楼板连接，然后固定上、下槛，最后固定玻璃。对于大面积玻璃板，玻璃放入木框后，应在木框的上部和侧边留3mm左右的缝隙，以免玻璃受热开裂。
2）铝合金框架玻璃隔断。用铝合金做骨架，将玻璃镶嵌在骨架内所形成的隔断。
3）不锈钢柱框玻璃隔断。这种隔断的构造关键是要解决好玻璃板与不锈钢柱框的连接固定。玻璃板与不锈钢柱框的固定方法有三种，第一种是将玻璃板用不锈钢槽条固定；第二种是将玻璃板直接镶在不锈钢立柱上；
第三种是根据设计要求用专用的不锈钢紧固件将相应部位打孔的玻璃与不锈钢柱连接固定，此种固定方法要求玻璃必须是安全玻璃，而且玻璃上的孔位尺寸精确。这种玻璃隔断现代感强、装饰效果好。
2．活动式隔断
活动隔断又叫活动隔墙、可以称为移动隔断、移动隔断墙、轨道隔断、移动隔音墙。活动式隔断具有易安装、可重复利用、可工业化生产、防火、环保等特点。
移动隔断给人们的工作带来很大的方便，移动隔断是一种根据需要随时把大空间分割成小空间或把小空间连成大空间、具有一般墙体功能的活动墙，独立空间区域，能起一厅多能，一房多用的作用。如图4-32所示。
