顶棚构造

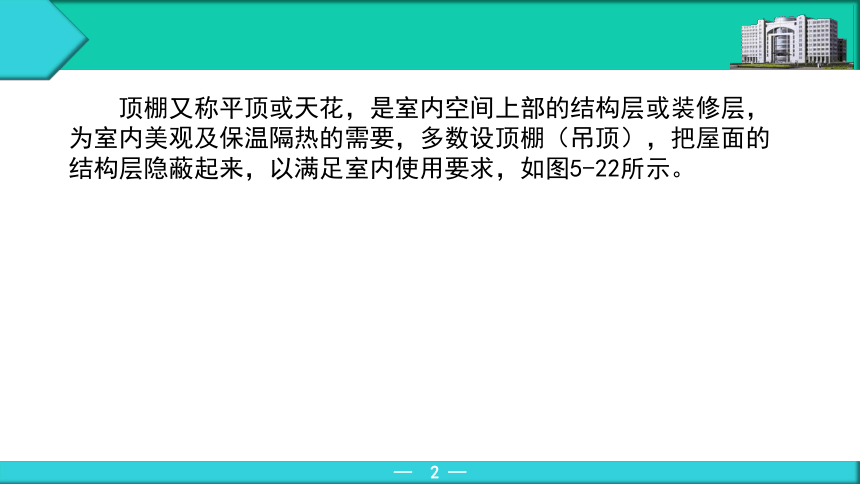

顶棚又称平顶或天花，是室内空间上部的结构层或装修层，为室内美观及保温隔热的需要，多数设顶棚（吊顶），把屋面的结构层隐蔽起来，以满足室内使用要求，如图5-22所示。

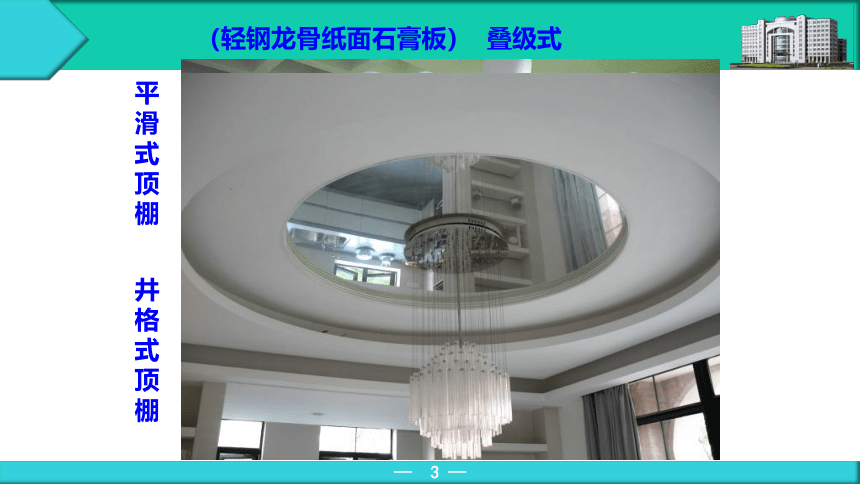

平滑式顶棚
井格式顶棚
（轻钢龙骨纸面石膏板） 叠级式

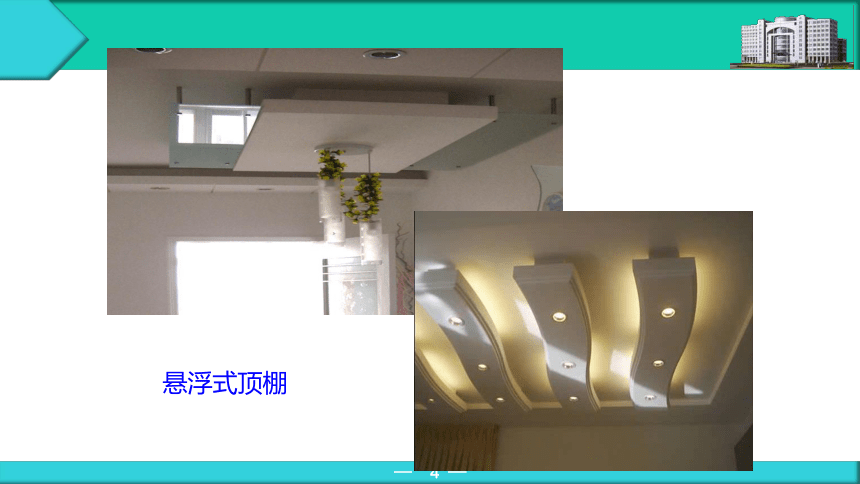

悬浮式顶棚

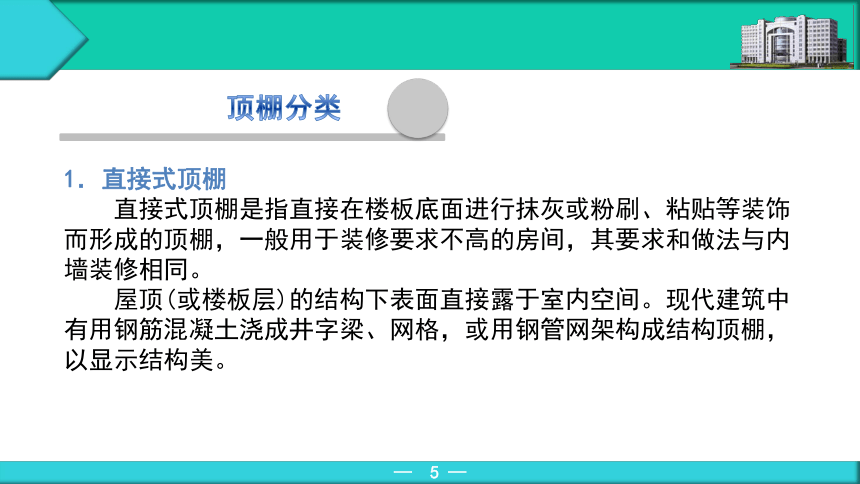

顶棚分类
1．直接式顶棚
直接式顶棚是指直接在楼板底面进行抹灰或粉刷、粘贴等装饰而形成的顶棚，一般用于装修要求不高的房间，其要求和做法与内墙装修相同。
屋顶(或楼板层)的结构下表面直接露于室内空间。现代建筑中有用钢筋混凝土浇成井字梁、网格，或用钢管网架构成结构顶棚，以显示结构美。

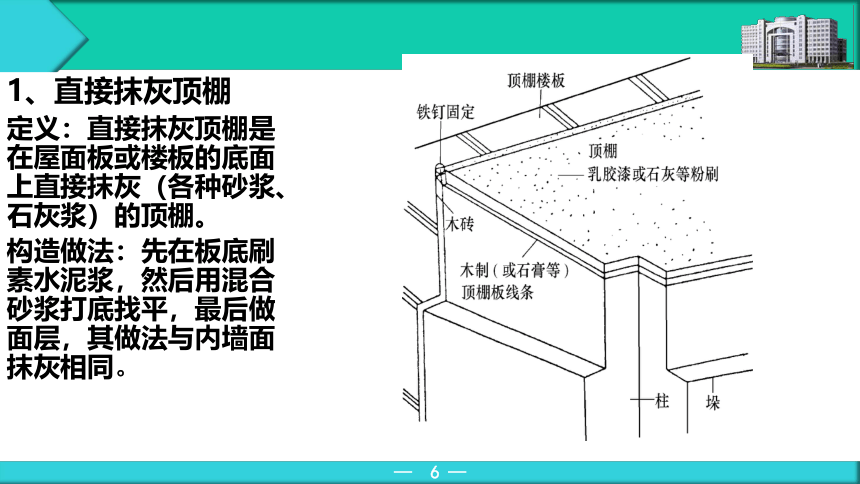

1、直接抹灰顶棚
定义：直接抹灰顶棚是在屋面板或楼板的底面上直接抹灰（各种砂浆、石灰浆）的顶棚。
构造做法：先在板底刷素水泥浆，然后用混合砂浆打底找平，最后做面层，其做法与内墙面抹灰相同。

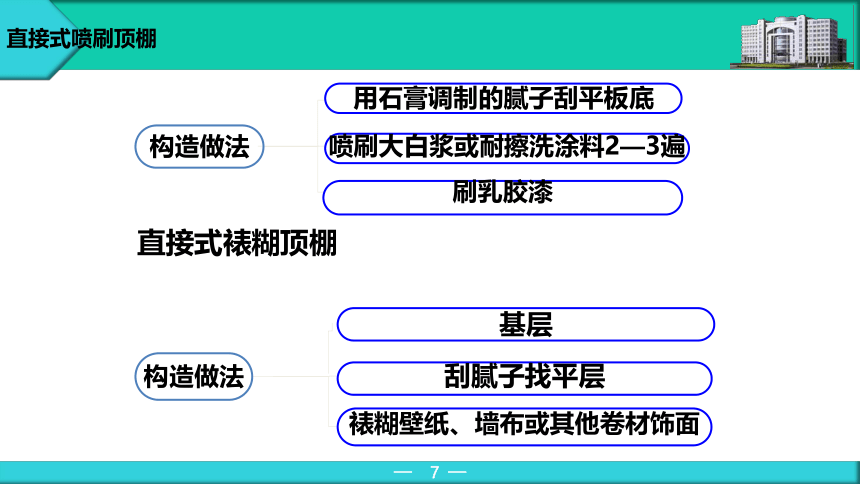

直接式喷刷顶棚
构造做法
刷乳胶漆
喷刷大白浆或耐擦洗涂料2—3遍
用石膏调制的腻子刮平板底
构造做法
裱糊壁纸、墙布或其他卷材饰面
刮腻子找平层
基层
直接式裱糊顶棚

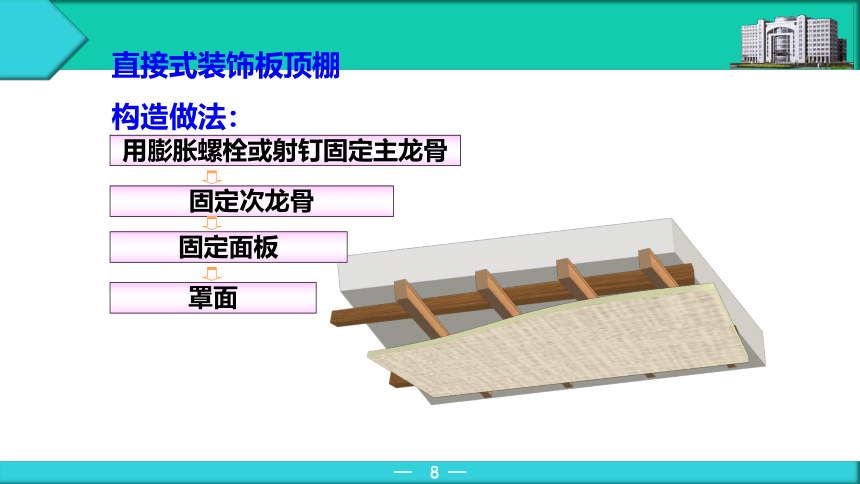

直接式装饰板顶棚
构造做法：
用膨胀螺栓或射钉固定主龙骨
固定次龙骨
固定面板
罩面

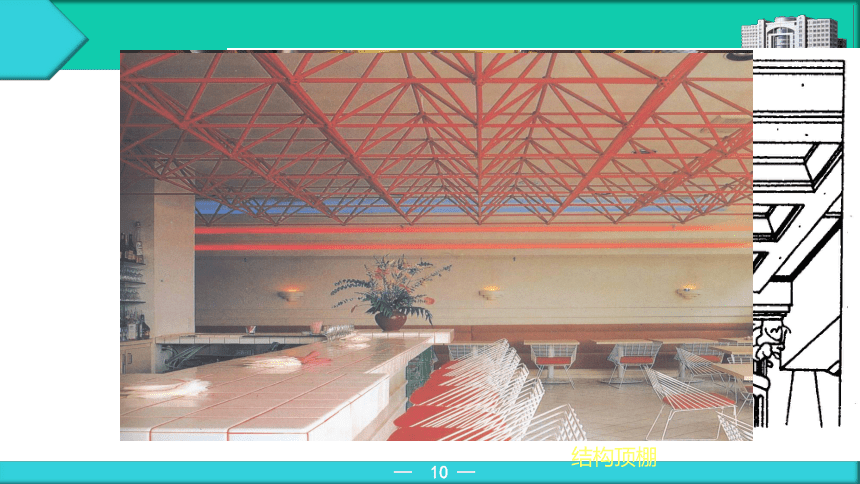

结构顶棚

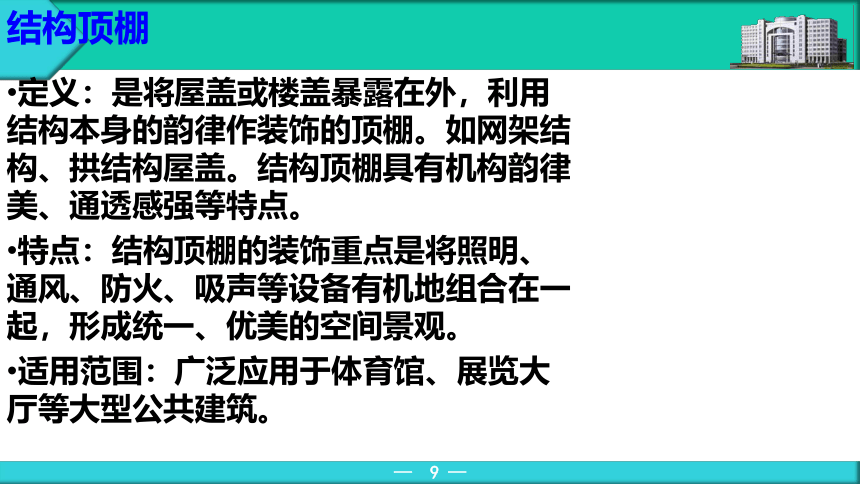

定义：是将屋盖或楼盖暴露在外，利用结构本身的韵律作装饰的顶棚。如网架结构、拱结构屋盖。结构顶棚具有机构韵律美、通透感强等特点。
特点：结构顶棚的装饰重点是将照明、通风、防火、吸声等设备有机地组合在一起，形成统一、优美的空间景观。
适用范围：广泛应用于体育馆、展览大厅等大型公共建筑。
结构顶棚

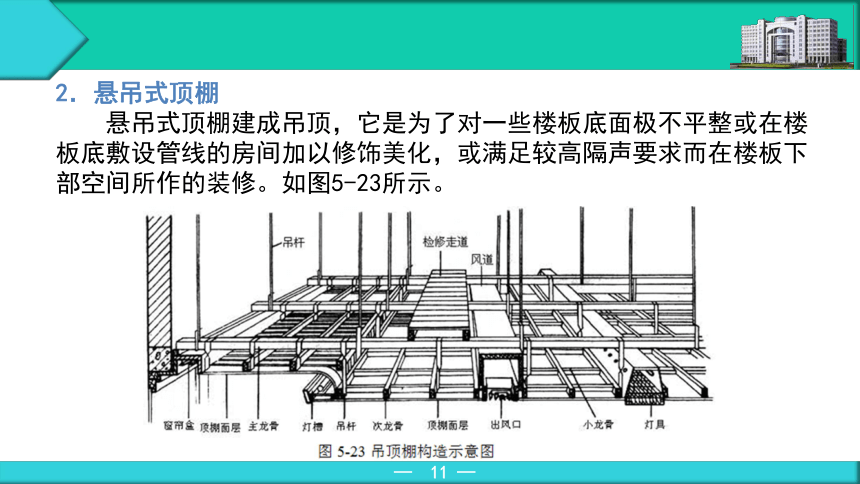

2．悬吊式顶棚
悬吊式顶棚建成吊顶，它是为了对一些楼板底面极不平整或在楼板底敷设管线的房间加以修饰美化，或满足较高隔声要求而在楼板下部空间所作的装修。如图5-23所示。

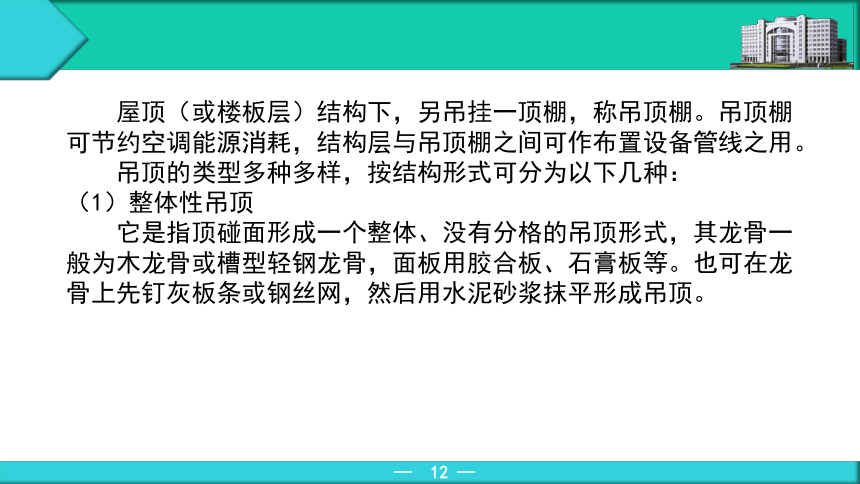

屋顶（或楼板层）结构下，另吊挂一顶棚，称吊顶棚。吊顶棚可节约空调能源消耗，结构层与吊顶棚之间可作布置设备管线之用。
吊顶的类型多种多样，按结构形式可分为以下几种：
（1）整体性吊顶
它是指顶碰面形成一个整体、没有分格的吊顶形式，其龙骨一般为木龙骨或槽型轻钢龙骨，面板用胶合板、石膏板等。也可在龙骨上先钉灰板条或钢丝网，然后用水泥砂浆抹平形成吊顶。
（2）活动式装配吊顶
它是将其面板直接搁在龙骨上，通常与倒T型轻钢龙骨配合使用。这种吊顶龙骨外露，形成纵横分格的装饰效果，且施工安装方便，又便于维修，是目前应用推广的一种吊顶形式。
（3）隐蔽式装配吊顶
它是指龙骨不外露，饰面板表面平整，整体效果较好的一种吊顶形式。
（4）开敞式吊顶
它是指通过特定形状的单元体及其组合而成，吊顶的饰面是敞口的，如木格栅吊顶、铝合金格栅吊顶，具有良好的装饰效果，多用于重要房间的局部装饰。
饰面层
悬吊系统
龙骨骨架
连接件
顶棚构造
吊顶棚通常由面层、基层和吊杆三部分组成。
（1）面层：面层作法可分现场抹灰（即湿作业）和预制安装两种。
现场抹灰一般在灰板条、钢板网上抹掺有纸筋、麻刀、石棉或人造纤维的灰浆。抹灰劳动量大，易出现龟裂，甚至成块破损脱落，适用于小面积吊顶棚。预制安装所用预制板块，除木、竹制的板块以及各种胶合板、刨花板、纤维板、甘蔗板、木丝板以外，还有各种预制钢筋混凝土板、纤维水泥板、石膏板以及钢、铝等金属板、塑料板、金属和塑料复合板等。还可用晶莹光洁和具有强烈反射性能的玻璃、镜面、抛光金属板作吊顶面层，以增加室内高度感。
（2）基层：主要是用来固定面层，可单向或双向（成框格形）布置木龙骨，将面板钉在龙骨上。为了节约木材和提高防火性能，现多用薄钢带或铝合金制成的U型或T型的轻型吊顶龙骨，面板用螺钉固定，或卡入龙骨的翼缘上，或直接搁放，既简化施工，又便于维修。中、大型吊顶棚，还设置主龙骨，以减小吊顶棚龙骨的跨度。
（3）吊杆：又称吊筋。多数情况下，顶棚是借助吊杆均匀悬挂在屋顶或楼板层的结构层下。吊杆可用木条、钢筋或角钢来制作，金属吊杆上最好附有便于安装和固定面层的各种调节件、接插件、挂插件。顶棚也可不用吊杆而通过基层的龙骨直接搁在大梁或圈梁上，成为自承式吊顶棚。
（一）悬吊系统
吊点：吊杆与结构层连接的构造节点
吊杆（吊筋）
钢筋
型钢
木筋
（二）龙骨骨架
小龙骨：与次龙骨垂直布置
次龙骨：与主龙骨垂直布置
主龙骨：与吊杆连接
（三）饰面层：与次龙骨连接
吊挂
搁置
粘接
卡接
钉接
吊杆、吊点连结构造
钢板用射钉固定于板底
吊杆焊在半圆环的钢板上
吊杆、吊点连结构造
角钢用射钉固定于板底
吊杆焊于板底附加的角钢上
吊杆、吊点连结构造
钢板用射钉固定于板底
吊杆绕于板底附加的角钢上
龙骨的布置与连接
饰面板固定在次龙骨上
次龙骨垂直布置于主龙骨底部
主龙骨钉接在吊杆上
龙骨之间用榫接、粘钉方式连接。
木龙骨多用于造型复杂的悬吊式顶棚
轻钢龙骨
2、连接
⊙吊杆与主龙骨用吊件连接
⊙主龙骨与中龙骨、
小龙骨用挂插件连接
⊙主龙骨与主龙骨采用U型连接件
⊙中龙骨与中龙骨采用接插件连接
主龙骨
中龙骨（次龙骨）
横撑小龙骨
吊件
接插件和挂插件
吊杆
1.组成
主龙骨
挂件
挂插件
U形龙骨连接件
次龙骨
吊件
C形龙骨连接件（接插件）
铝合金龙骨
组成
主龙骨 U形断面
次龙骨 T形断面
小龙骨 T形断面
边龙骨 L形断面
连接件
吊杆与主龙骨用吊件连接
开槽绑扎
对接
接耳连接；
主龙骨与次龙骨的连接方法
3、吊顶饰面板连接构造
植物板（木板、胶合板、纤维板、
1、常用饰面板 装饰吸声板、木丝板）
矿物板（各类石膏板、矿棉板）
金属板（铝板、铝合金板、薄钢板）
连接构造
钉接：用铁钉、螺钉将饰面板固定在龙骨上
粘接：用各种胶、粘贴剂将板材粘接于龙骨或其他基层板材上，也可以采用粘、钉结合的方式，连接更牢靠；
搁置：将饰面板直接搁置在倒T形断面的轻钢龙骨或
铝合金龙骨上。
卡接：用特制龙骨或卡具将饰面板卡在龙骨上。多用于轻钢龙骨金属类饰面板。
卡
利用金属挂钩龙骨将饰面板安排列次序组成单体
构件挂于其下，组成开敞式吊顶。
吊挂：
