(共42张PPT)
一、组合体尺寸的组成
1、定形尺寸
确定组合体各基本体自身大小的尺寸为定形尺寸。通常以长、宽、高尺寸来反应，曲面体增加直径或半径。

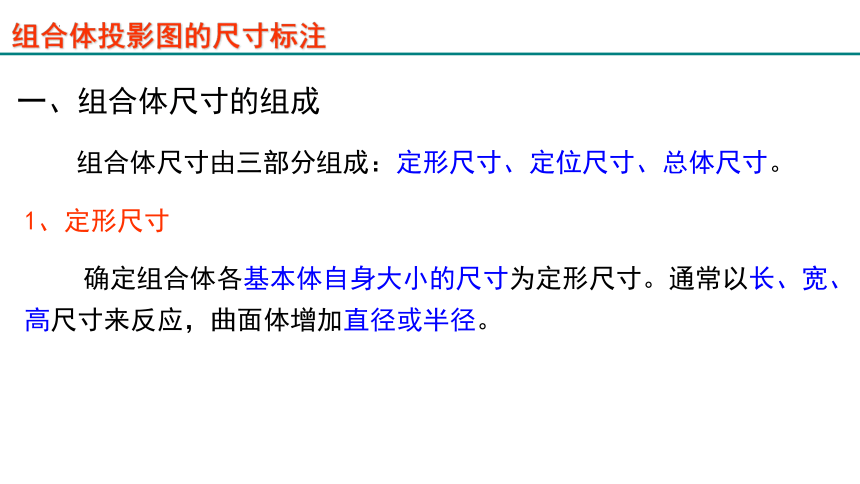

组合体投影图的尺寸标注
组合体尺寸由三部分组成：定形尺寸、定位尺寸、总体尺寸。
一、组合体尺寸的组成
1、定形尺寸
确定组合体各基本体自身大小的尺寸为定形尺寸。通常以长、宽、高尺寸来反应，曲面体增加直径或半径。
§4.2组合体投影图的尺寸标注
组合体尺寸由三部分组成：定形尺寸、定位尺寸、总体尺寸。
圆 球
半 球
三 棱 柱
四棱柱
四棱锥
四棱台
圆 柱
圆 锥
圆 台
六棱柱
返回

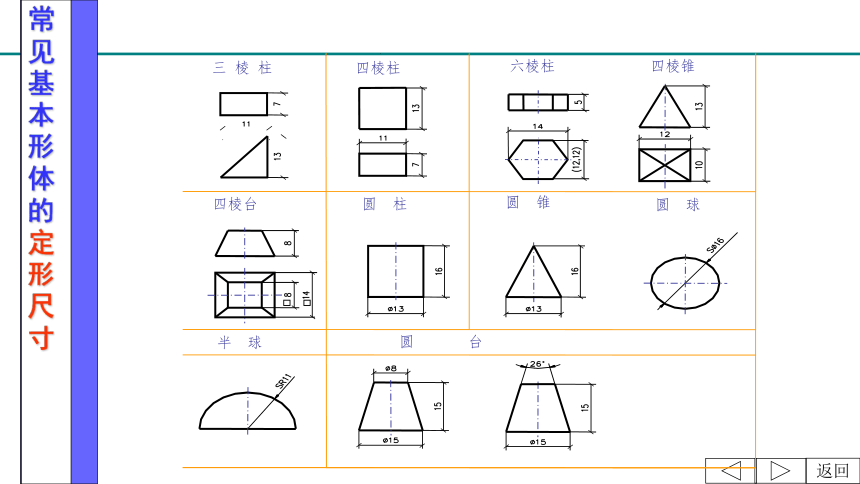

常见基本形体的定形尺寸
2、定位尺寸
确定组合体中各基本形体间相互位置的尺寸。标注定位尺寸之前需要确定定位基准（某一方向定位尺寸的起止位置）。定位基准的选择：
平面体组合体：可选择组合体左（右）侧面为长度方向的基准；前（后）侧面为宽度方向的基准；上（下）底面为高度方向的基准（一般选择下底面）；
回转曲面体：可选择回转轴（中心线）为定位基准；
对称性组合体：可选择对称中心线作为某方向的基准。
高度方向基准
宽度方向基准
长度方向基准

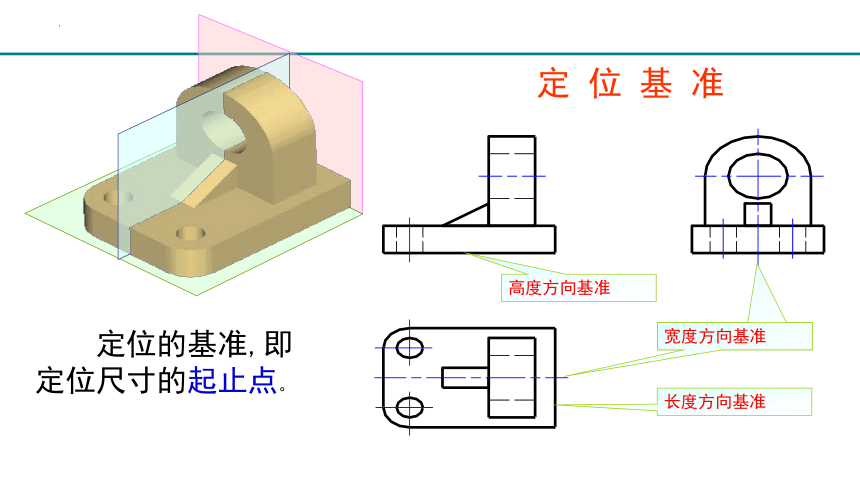

定 位 基 准
定位的基准,即定位尺寸的起止点。

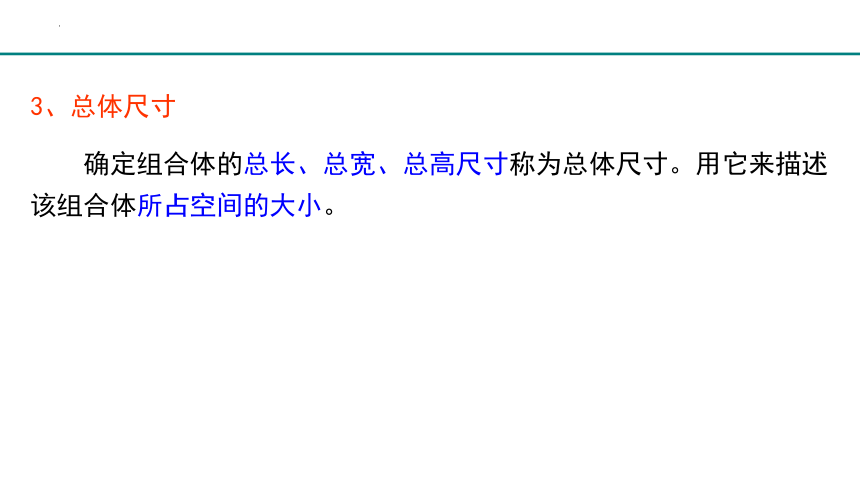

3、总体尺寸
确定组合体的总长、总宽、总高尺寸称为总体尺寸。用它来描述该组合体所占空间的大小。
1、形体分析
分析组合体中有哪些基本形体，这些基本形体需要标注哪些尺寸（平面体标注长宽高、曲面体标注圆底面直径和高度）。
2、标注定形尺寸
一搬先标注小形体，按从小到大的顺序进行。把一个基本体长宽高依次标注完后再标注下一个形体，以免遗漏。

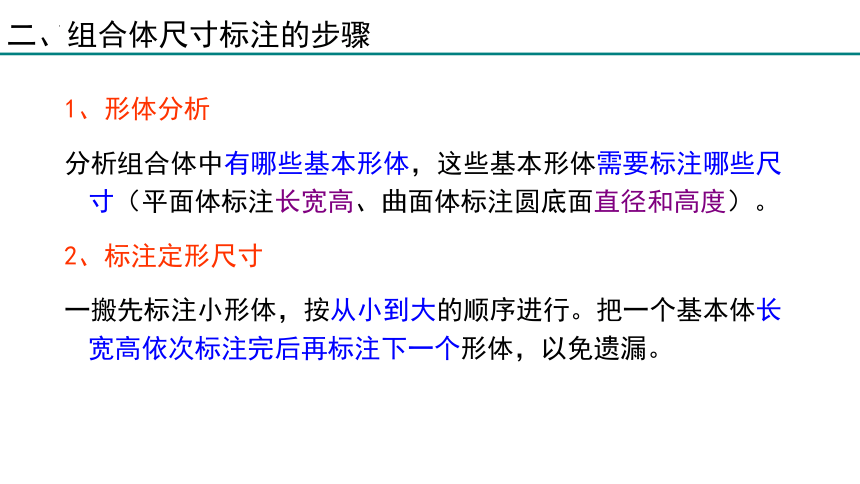

二、组合体尺寸标注的步骤

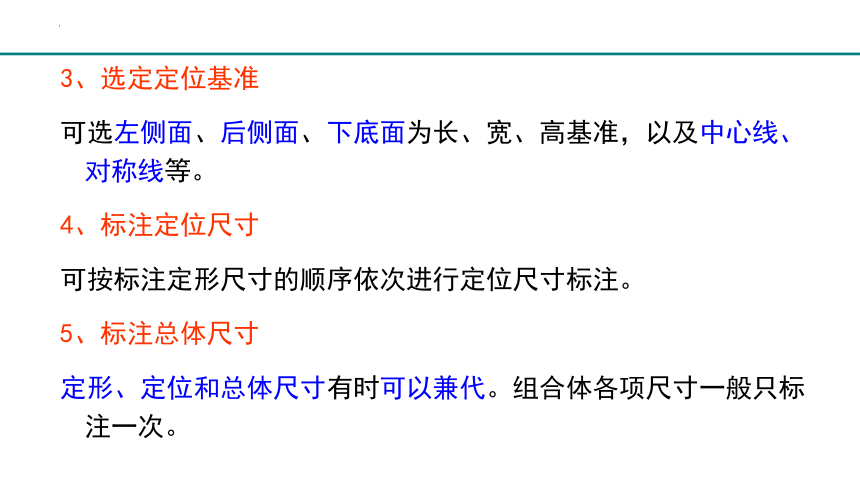

3、选定定位基准
可选左侧面、后侧面、下底面为长、宽、高基准，以及中心线、对称线等。
4、标注定位尺寸
可按标注定形尺寸的顺序依次进行定位尺寸标注。
5、标注总体尺寸
定形、定位和总体尺寸有时可以兼代。组合体各项尺寸一般只标注一次。
返回

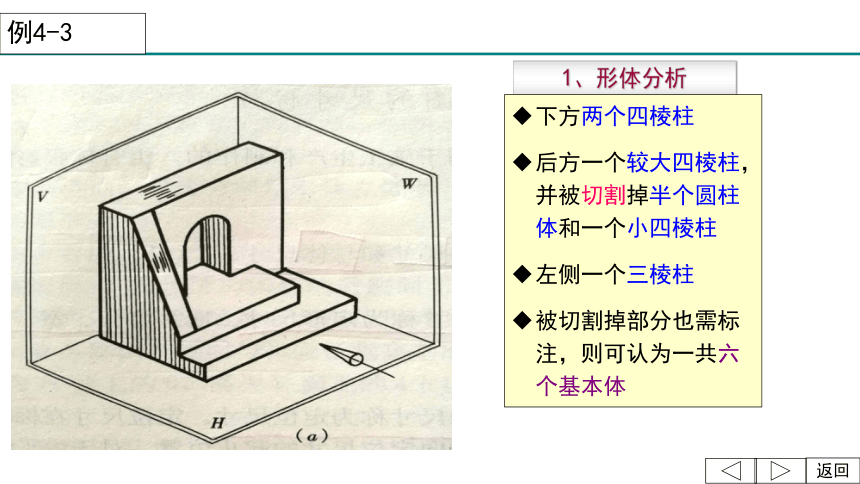

例4-3
1、形体分析
下方两个四棱柱
后方一个较大四棱柱，并被切割掉半个圆柱体和一个小四棱柱
左侧一个三棱柱
被切割掉部分也需标注，则可认为一共六个基本体

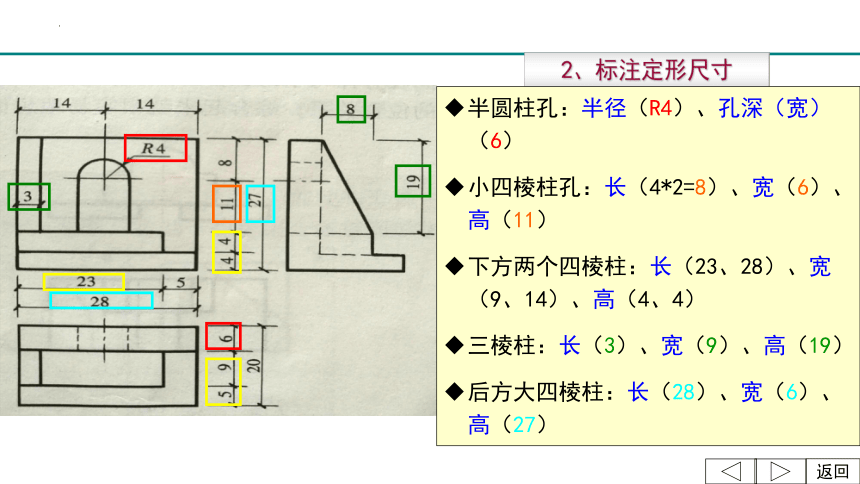

2、标注定形尺寸
返回
半圆柱孔：半径（R4）、孔深（宽）（6）
小四棱柱孔：长（4*2=8）、宽（6）、高（11）
下方两个四棱柱：长（23、28）、宽（9、14）、高（4、4）
三棱柱：长（3）、宽（9）、高（19）
后方大四棱柱：长（28）、宽（6）、高（27）

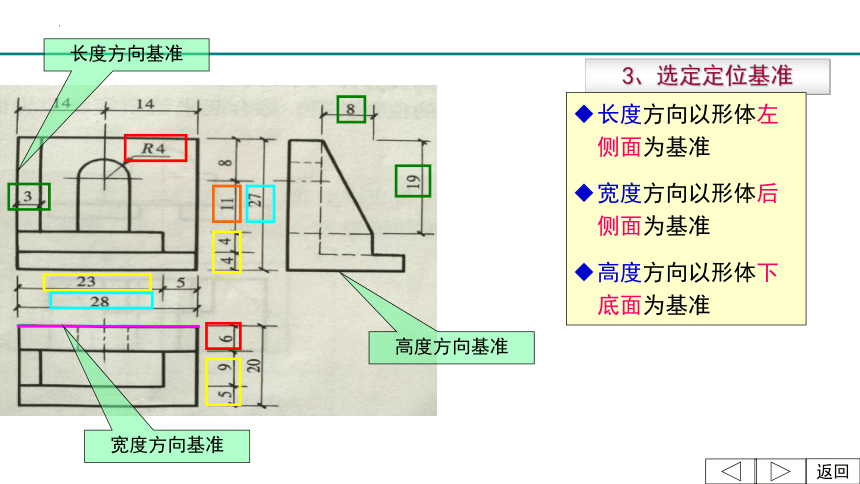

3、选定定位基准
返回
长度方向以形体左侧面为基准
宽度方向以形体后侧面为基准
高度方向以形体下底面为基准
长度方向基准
宽度方向基准
高度方向基准

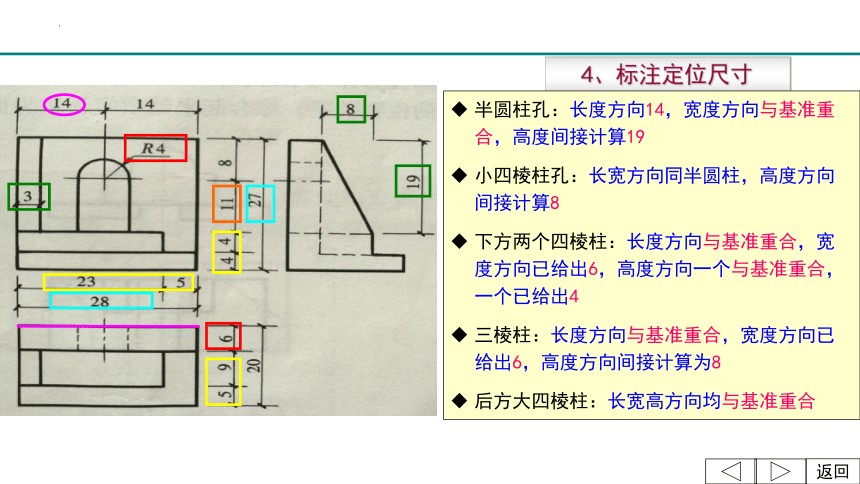

4、标注定位尺寸
返回
半圆柱孔：长度方向14，宽度方向与基准重合，高度间接计算19
小四棱柱孔：长宽方向同半圆柱，高度方向间接计算8
下方两个四棱柱：长度方向与基准重合，宽度方向已给出6，高度方向一个与基准重合，一个已给出4
三棱柱：长度方向与基准重合，宽度方向已给出6，高度方向间接计算为8
后方大四棱柱：长宽高方向均与基准重合
5、标注总体尺寸
返回
长度方向总体尺寸为28
宽度方向总体尺寸为20
高度方向总体尺寸为27
三种尺寸可以兼代，各项尺寸只需标注一次
3)尺寸尽量集中标
注在反映形体
特征的视图上。
4)被切割掉
部分也要进
行尺寸标注。
1)尺寸尽量
标注在图样外面,
较小较内部尺寸
可标注在图内
2) 尺寸排列，
小尺寸在内，
大尺寸在外
5)尽量标注在两
投影图之间
6)尽量不在
虚线图形上
进行尺寸标注
7)斜线标注其
竖直方向尺寸
和水平方向尺寸，
不直接标注斜长
三、组合体尺寸标注注意事项
一、形体分析：
大四棱柱
一次切割三棱柱
二次切割小四棱柱
二、主视图方向：
P92-T5-1
P92-T5-1
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、三棱柱
4、小四棱柱
P92-T5-1
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、三棱柱
4、小四棱柱
P92-T5-1
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、三棱柱
4、小四棱柱
P92-T5-1
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、三棱柱
4、小四棱柱
P92-T5-1
四、检查、加深：
先细后粗
先曲后直
先水平后垂直
由上至下
由左至右
注意虚实线
P92-T5-1
尺寸标注：
定形尺寸
定位尺寸
总体尺寸
一、形体分析：
大五棱柱
叠加两个小四棱柱
二、主视图方向：
P92-T5-2
P92-T5-2
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、两个小四棱柱
P92-T5-2
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、两个小四棱柱
P92-T5-2
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、两个小四棱柱
P92-T5-2
四、检查、加深：
先细后粗
先曲后直
先水平后垂直
由上至下
由左至右
P92-T5-2
尺寸标注：
定形尺寸
定位尺寸
总体尺寸

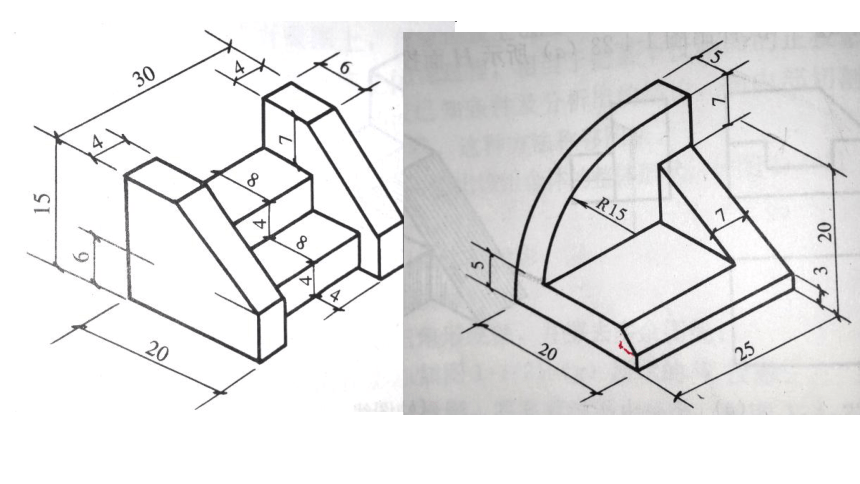

一、形体分析：
大四棱柱
叠加小四棱柱
叠加两个五棱柱
二、主视图方向：
P92-T5-3
P92-T5-3
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、小四棱柱
4、两个五棱柱
P92-T5-3
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、小四棱柱
4、两个五棱柱
P92-T5-3
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、小四棱柱
4、两个五棱柱
P92-T5-3
三、画底稿：
1、布图、画基准线
2、大四棱柱
3、小四棱柱
4、两个五棱柱
P92-T5-3
四、检查、加深：
先细后粗
先曲后直
先水平后垂直
由上至下
由左至右
注意虚实线
P92-T5-3
尺寸标注：
定形尺寸
定位尺寸
总体尺寸
一、形体分析：
大五棱柱
叠加小四棱柱
叠加1/4个圆柱
叠加一个三棱柱
二、主视图方向：
P92-T5-4
P92-T5-4
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、小四棱柱
4、1/4个圆柱
5、三棱柱
P92-T5-4
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、小四棱柱
4、1/4个圆柱
5、三棱柱
P92-T5-4
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、小四棱柱
4、1/4个圆柱
5、三棱柱
P92-T5-4
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、小四棱柱
4、1/4个圆柱
5、三棱柱
P92-T5-4
三、画底稿：
1、布图、画基准线
2、大五棱柱
3、小四棱柱
4、1/4个圆柱
5、三棱柱
P92-T5-4
四、检查、加深：
先细后粗
先曲后直
先水平后垂直
由上至下
由左至右
注意虚实线
P92-T5-4
尺寸标注：
定形尺寸
定位尺寸
总体尺寸
