断面图种类与画法

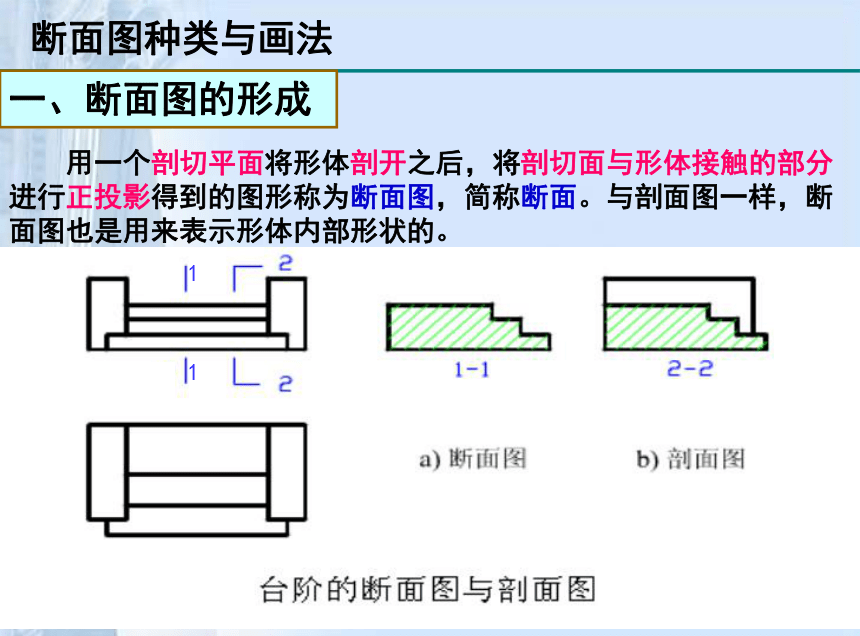

用一个剖切平面将形体剖开之后，将剖切面与形体接触的部分进行正投影得到的图形称为断面图，简称断面。与剖面图一样，断面图也是用来表示形体内部形状的。
1
1
一、断面图的形成
W

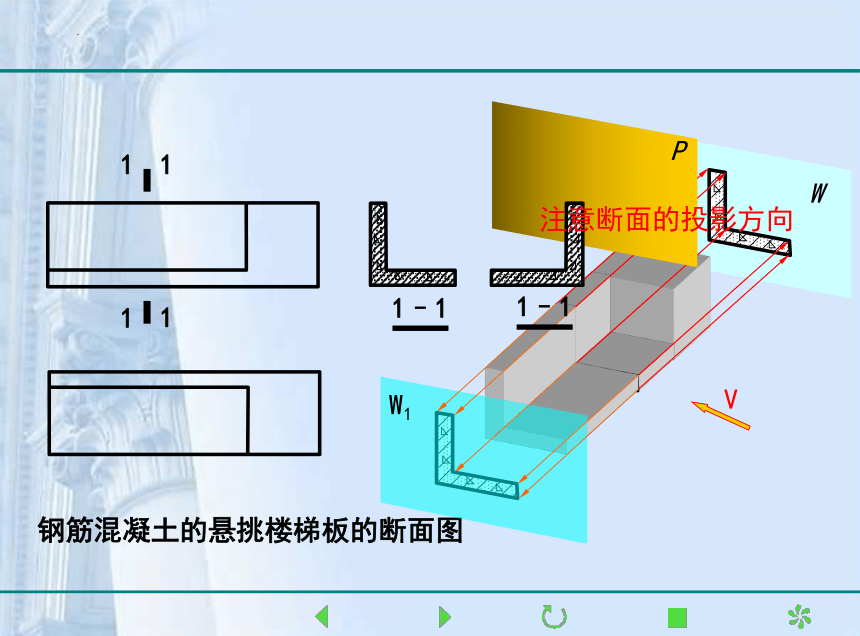

钢筋混凝土的悬挑楼梯板的断面图
1
1
1–1
P
V
W1
1–1
1
1
注意断面的投影方向

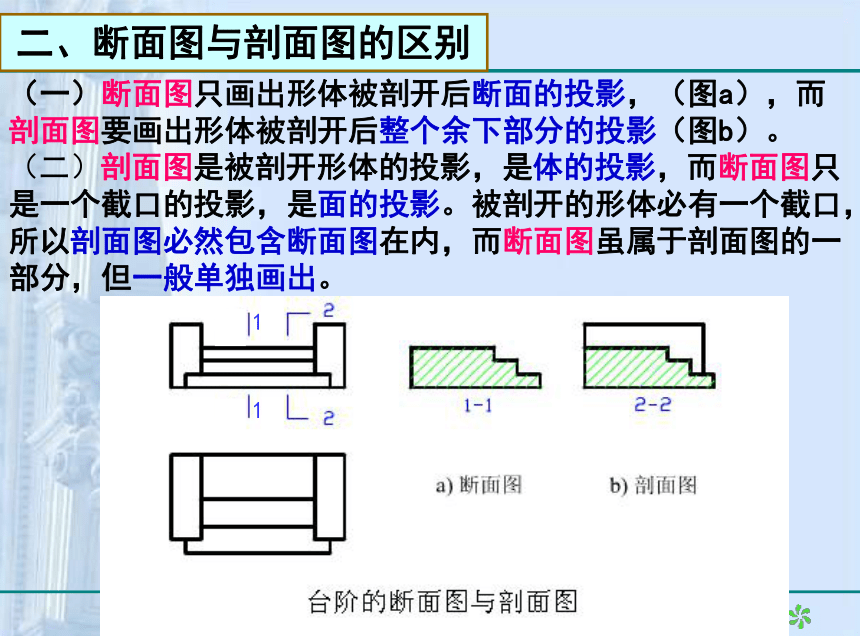

（一）断面图只画出形体被剖开后断面的投影，（图a），而剖面图要画出形体被剖开后整个余下部分的投影（图b）。
（二）剖面图是被剖开形体的投影，是体的投影，而断面图只是一个截口的投影，是面的投影。被剖开的形体必有一个截口，所以剖面图必然包含断面图在内，而断面图虽属于剖面图的一部分，但一般单独画出。
1
1
二、断面图与剖面图的区别

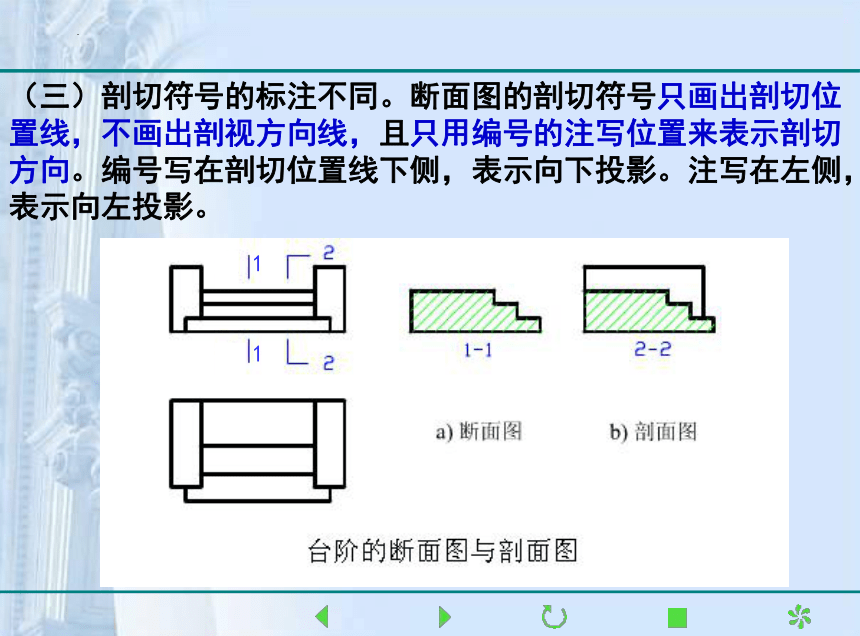

（三）剖切符号的标注不同。断面图的剖切符号只画出剖切位置线，不画出剖视方向线，且只用编号的注写位置来表示剖切方向。编号写在剖切位置线下侧，表示向下投影。注写在左侧，表示向左投影。
1
1
三、断面图的画法与种类
1-1
2-2
3-3
1
2
3
1
2
3

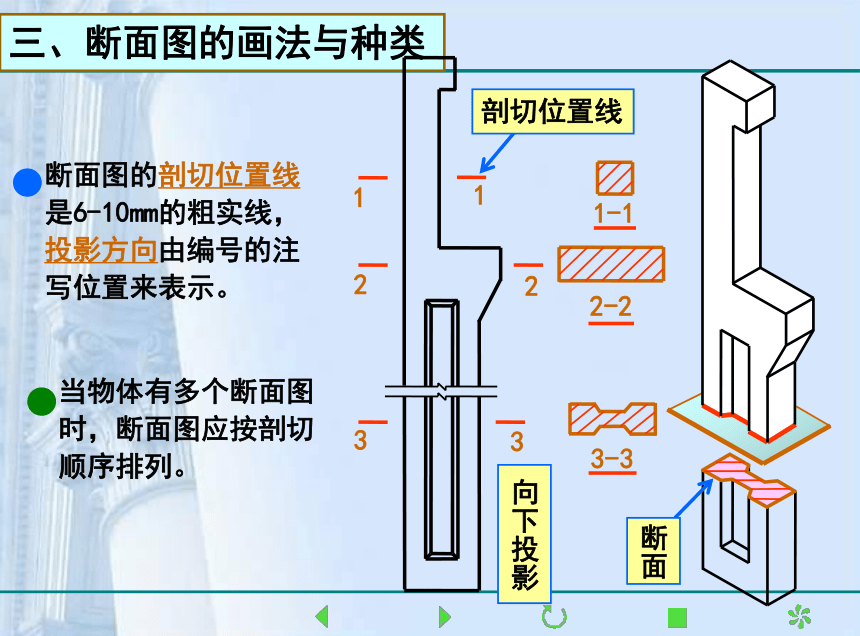

断面图的剖切位置线
是6-10mm的粗实线，
投影方向由编号的注
写位置来表示。
当物体有多个断面图
时，断面图应按剖切
顺序排列。
断面
剖切位置线
向下投影
断面图的种类

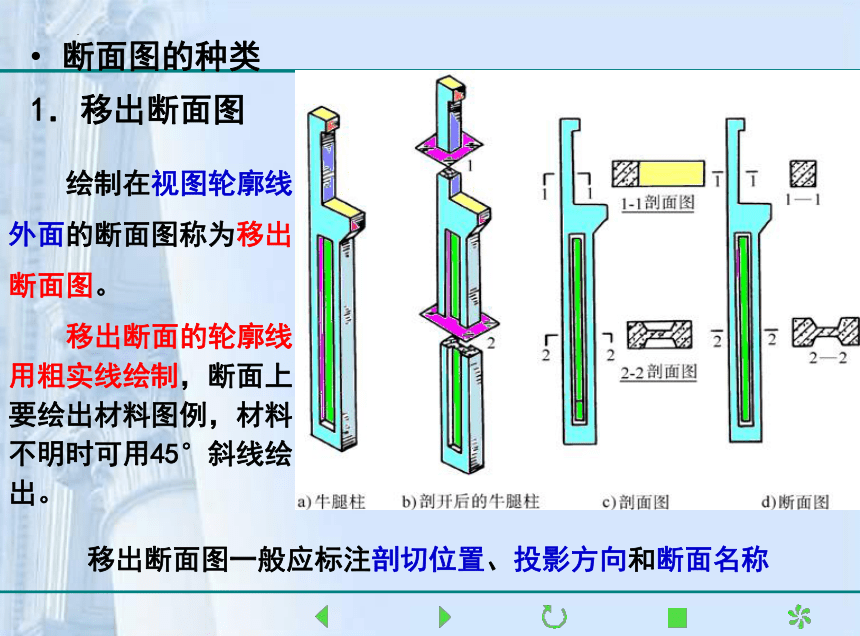

1．移出断面图
绘制在视图轮廓线外面的断面图称为移出断面图。
移出断面的轮廓线用粗实线绘制，断面上要绘出材料图例，材料不明时可用45°斜线绘出。

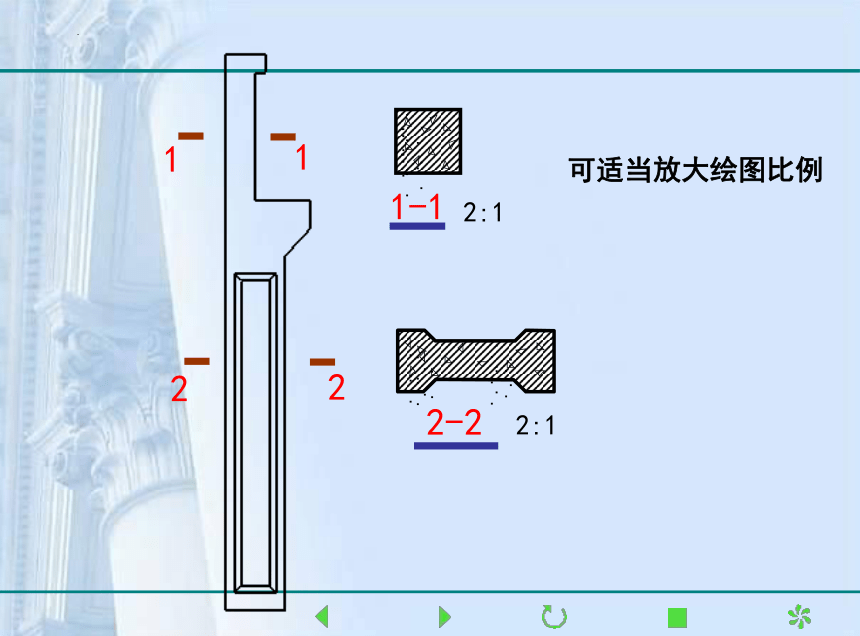

移出断面图一般应标注剖切位置、投影方向和断面名称
1
1
2
2
1-1
2-2
2:1
2:1
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
可适当放大绘图比例

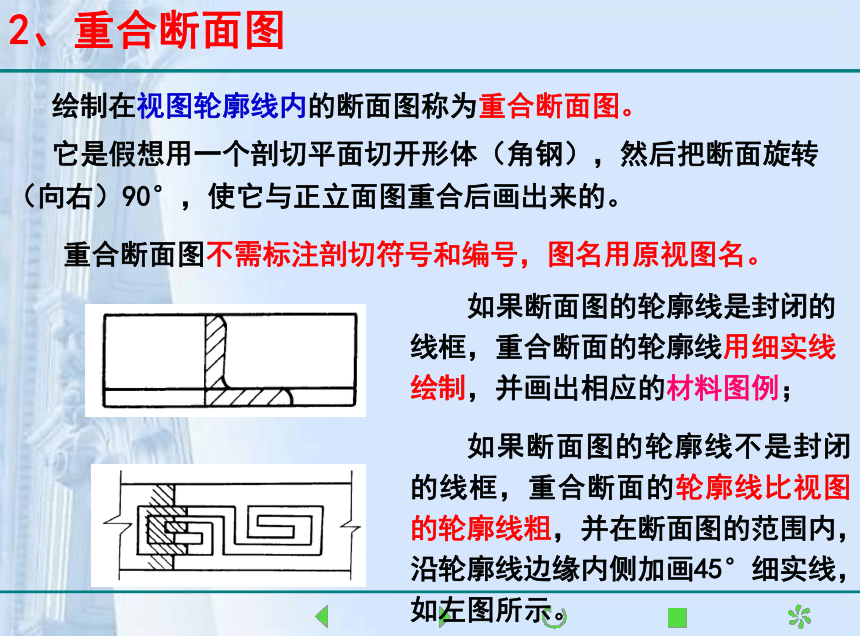

绘制在视图轮廓线内的断面图称为重合断面图。
它是假想用一个剖切平面切开形体（角钢），然后把断面旋转（向右）90°，使它与正立面图重合后画出来的。
重合断面图不需标注剖切符号和编号，图名用原视图名。
如果断面图的轮廓线是封闭的线框，重合断面的轮廓线用细实线绘制，并画出相应的材料图例；

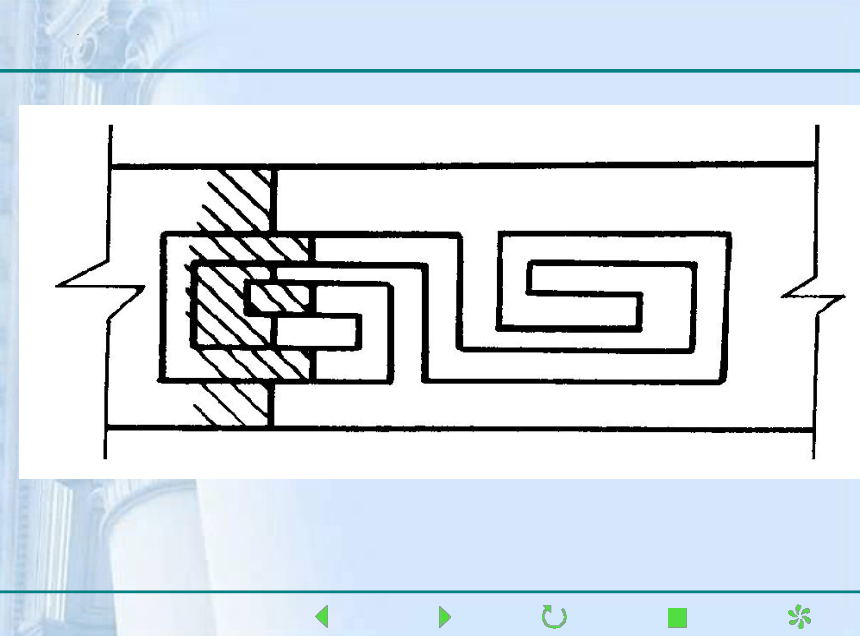

如果断面图的轮廓线不是封闭的线框，重合断面的轮廓线比视图的轮廓线粗，并在断面图的范围内，沿轮廓线边缘内侧加画45°细实线，如左图所示。
2、重合断面图
结构梁板的断面图画在结构布置图上（向右旋转90°）
房屋立面图中墙面装饰的重合断面图（向下旋转90°）
绘制在视图轮廓线中断处的断面图称为中断断面图。
这种断面图适合于表达等截面的长向构件，如下图所示，为槽钢断面图。
中断断面的轮廓线及图例等与移出断面的画法相同，因此中断断面图可视为移出断面图，只是位置不同。
中断断面图不需要标注剖切符号和编号。
3、中断断面图
将断面图画在杆件视图中断处
例 : 阅读带有1-1剖面图的底版多孔的倒槽板视图，并补绘其2-2剖面图（采用半剖面图）。
1
1
本章结束
1-1 剖面图
2-2 剖面图
