砖墙的基本构造

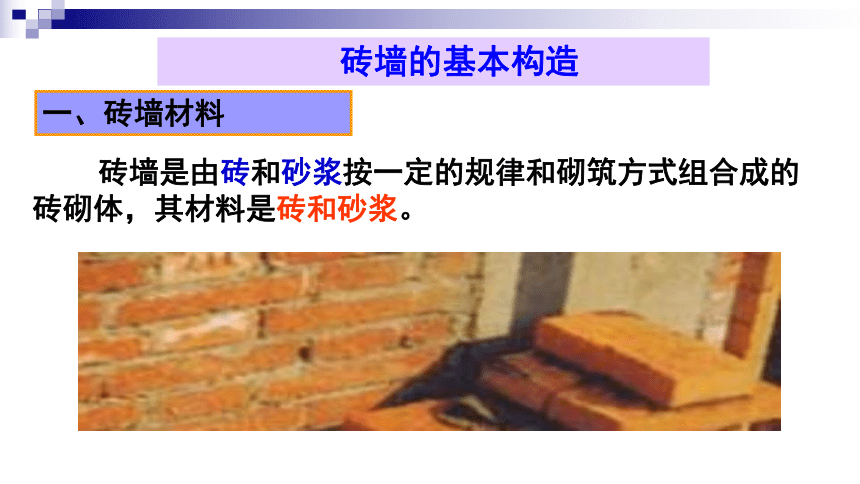

　 砖墙是由砖和砂浆按一定的规律和砌筑方式组合成的砖砌体，其材料是砖和砂浆。
一、砖墙材料

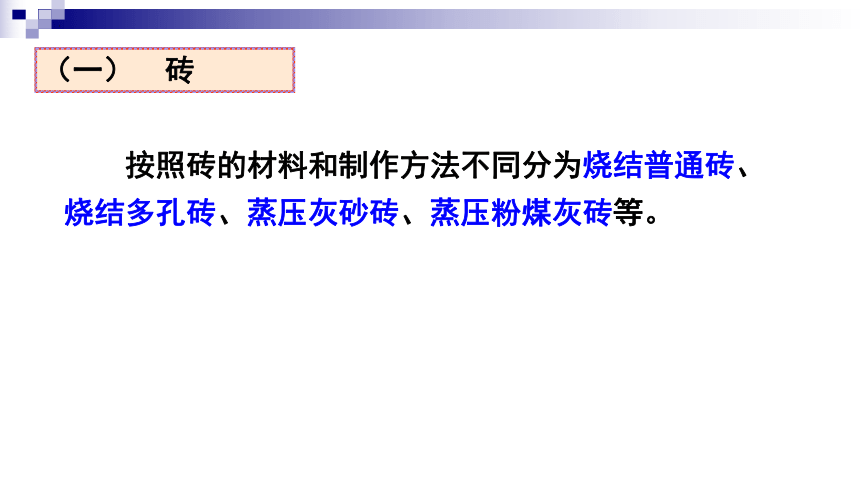

按照砖的材料和制作方法不同分为烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖等。
（一） 砖

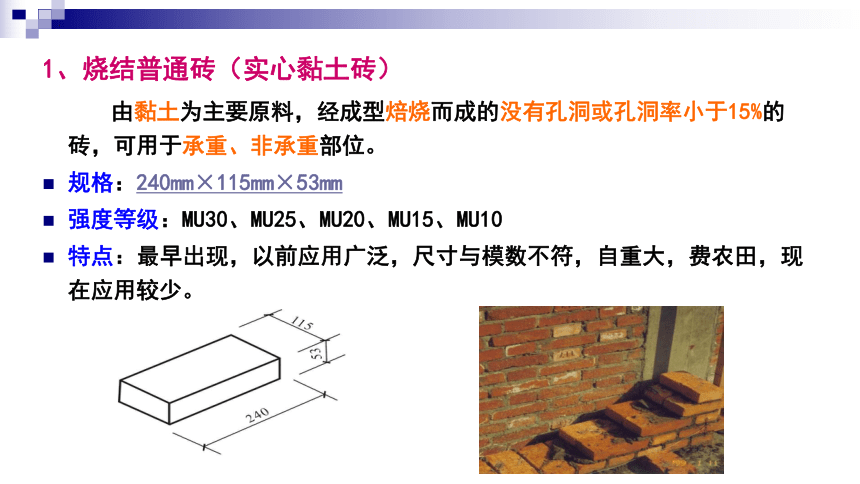

1、烧结普通砖（实心黏土砖）
由黏土为主要原料，经成型焙烧而成的没有孔洞或孔洞率小于15%的砖，可用于承重、非承重部位。
规格：240mm×115mm×53mm
强度等级：MU30、MU25、MU20、MU15、MU10
特点：最早出现，以前应用广泛，尺寸与模数不符，自重大，费农田，现在应用较少。

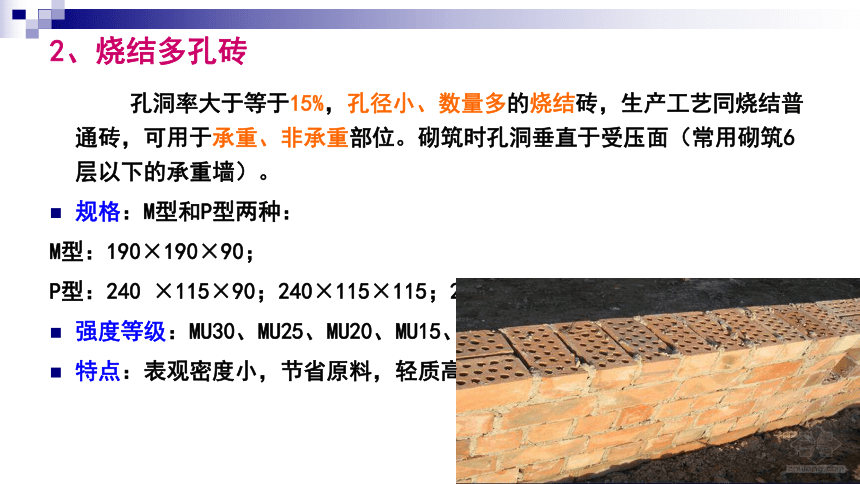

2、烧结多孔砖
孔洞率大于等于15%，孔径小、数量多的烧结砖，生产工艺同烧结普通砖，可用于承重、非承重部位。砌筑时孔洞垂直于受压面（常用砌筑6层以下的承重墙）。

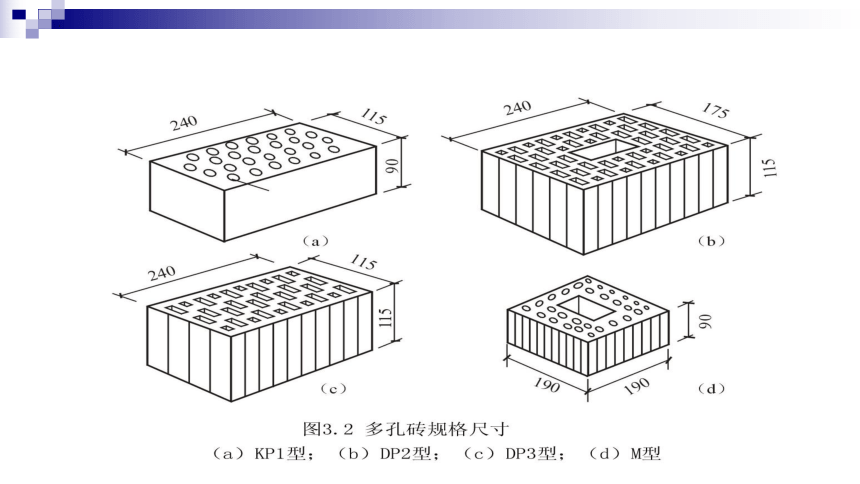

规格：M型和P型两种：
M型：190×190×90；
P型：240 ×115×90；240×115×115；240 ×175×115
强度等级：MU30、MU25、MU20、MU15、MU10
特点：表观密度小，节省原料，轻质高强，保温隔热性好被逐步推广使用。

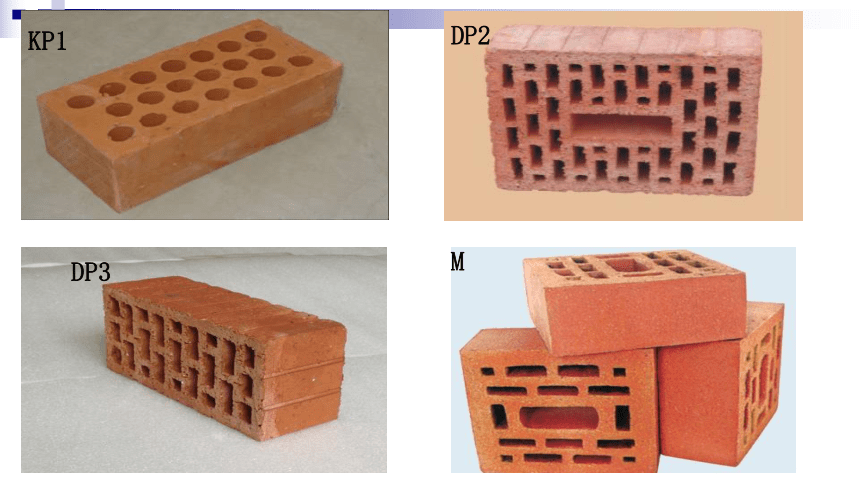

KP1
DP3
DP2
M
砌筑砂浆通常使用的有水泥砂浆、石灰砂浆及混合砂浆三种。
水泥砂浆。由水泥、砂加水拌合而成。它属于水硬性材料，强度高，防潮性能好，较适合于砌筑潮湿环境的砌体。
石灰砂浆。由石灰、砂加水拌合而成。它属于气硬性材料，强度不高，常用于砌筑一般、次要的民用建筑中地面以上的砌体。

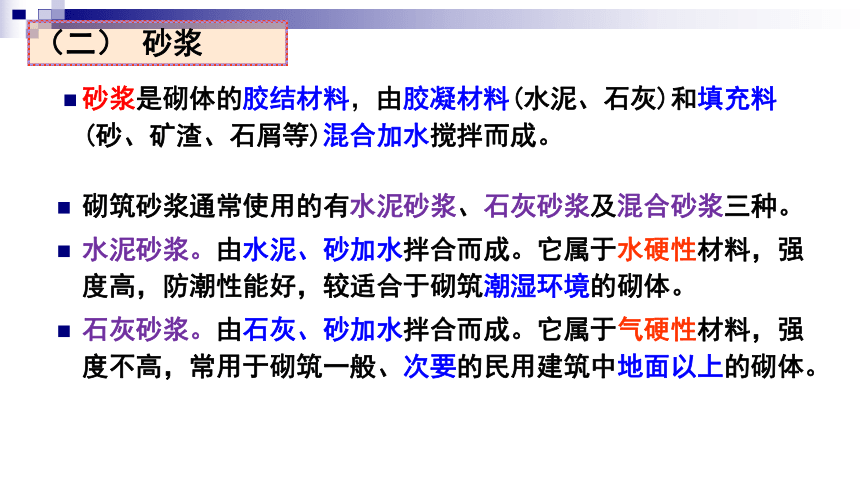

砂浆是砌体的胶结材料，由胶凝材料(水泥、石灰)和填充料(砂、矿渣、石屑等)混合加水搅拌而成。
（二） 砂浆
混合砂浆。由水泥、石灰、砂加水拌和而成。这种砂浆强度高，和易性和保水性较好，常用以砌筑工业与民用建筑中地面以上的砌体。
砂浆的强度等级分为七级，即M15、M10、M7.5、M5、M2.5、M1和M0.4。M5以上属高强度级砂浆，常用的砌筑砂浆是M1—M5级砂浆。
二、砖墙的基本构造形式
（一）砖墙的尺度
1、砖墙的厚度
（1）砖墙的厚度视其在建筑物中的作用不同所考虑的因素也不同。
承重墙根据强度和稳定性的要求确定；
围护墙则需要考虑保温、隔热、隔声等要求来确定；
（2）此外砖墙厚度应与砖的规格相适应。
（3）砖墙厚度
实心黏土砖墙的厚度是按半砖的倍数确定的，具体见下表
砖墙厚度尺寸表
墙名称 1/4砖墙 1/2砖墙 （12墙） 3/4砖墙 （18墙） 一砖墙 （24墙） 一砖半墙 （37墙） 两砖墙
（49墙）
标志尺寸 60 120 180 240 370 490
构造尺寸 53 115 178 240 365 490
砖墙厚度与砖的关系
多孔黏土砖墙的厚度是按50mm进级，90、140、190、240、290、340、390mm等。
2、墙段尺寸
墙段尺寸是指窗间墙、转角墙等部位墙体的长度。墙段由砖块和灰缝组成。
《建筑模数协调统一标准》规定，房间的开间、进深、门窗洞口尺寸都应是3M（300mm）的整数倍，
实心黏土砖墙长度是53、115、240的倍数，多孔黏土砖墙长度是90、115、175、240的倍数，不符合模数3M，则通过调整灰缝来解决。
若墙段长度小于1m，调整范围小，可使墙段长度符合砖模数；若墙段长度超过1m，则按3M模数。
【组砌方式】：砖在墙体中的排列方式。
砌砖用砖品种和标号必须符合设计要求，并在砌筑前浇水湿润，应遵循横平竖直、砂浆饱满、错缝搭接、上下错缝的原则，以保证墙体的强度和稳定性。
根据构造方式有实体砖墙、空斗墙、组合墙。
（二）砖墙的组砌方式
1、实体砖墙
即用普通实心砖砌筑的不留空隙的实体墙。
一般把垂直于墙面砌筑的砖叫丁砖，把长度沿着墙面砌筑的砖叫顺砖。
常见的砌筑方式：
全顺式、
一顺一丁式、
多顺一丁式、
梅花式
两平一侧式等。
一顺一丁 多顺一丁 全顺式
梅花丁 两平一侧
砖墙的组砌形式
仅用于12墙
仅用于18墙又称翻身斗
砌筑工
效最高
质量最好
工效稍低
质量工
效都好
2、空斗墙
【空斗墙】空斗墙是用实心黏土砖侧砌或侧砌和平砌结合的方法砌筑，内部形成空腔的墙体。平砌砖称为“眠砖”，侧砌砖称为“斗砖”，斗砖包括 “顺斗砖”和 “丁斗砖”。顺斗砖和丁斗砖所形成的孔洞称为“空斗”。
【眠砖】垂直于墙面的平砌砖。
【顺斗砖】平行于墙面的侧砌砖。
【丁斗砖】垂直于墙面的侧砌砖。
空斗墙与实体砖墙比较，自重轻，保温隔热效果好，造价低，可用于非震区3层及以下民用建筑，以下情况不宜采用：
（1）土质软弱，且有可能引起不均匀沉降时。
（2）门窗洞口面积超过墙面积的50%以上的。
（3）建筑物有振动荷载时。
（4）建筑物处在有抗震要求的地区时。
3、组合墙
【组合墙】用砖和其他保温材料组合形成的墙。这种墙可以改善普通墙的热工性能，常用在我国北方寒冷地区。
组合墙体的做法有三种类型：
是在墙体的一侧附加保温材料；
是在砖墙的中间填充保温材料；
是在墙体中间留置空气间层。
