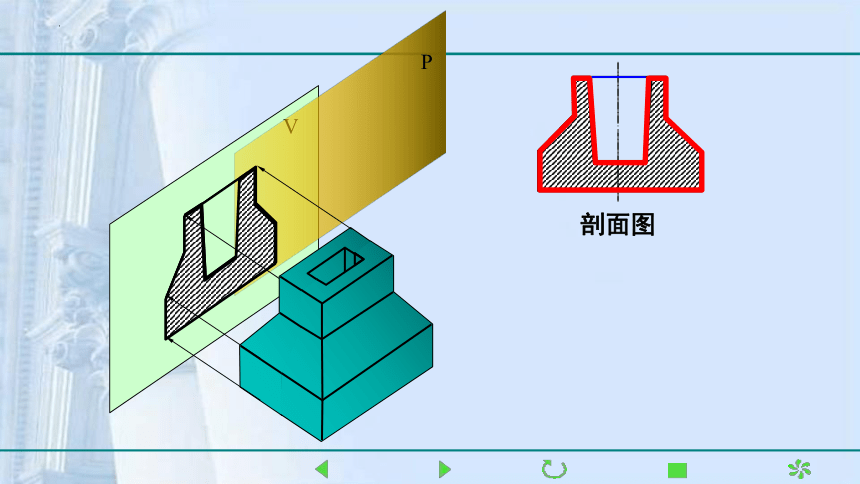

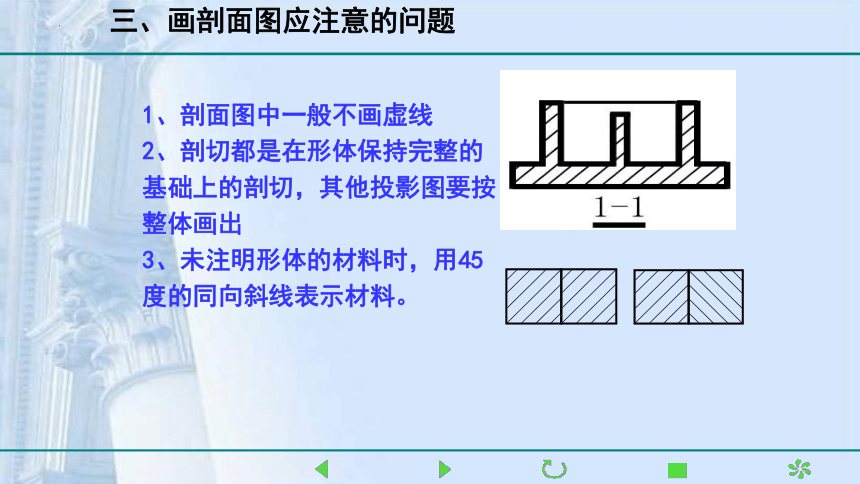

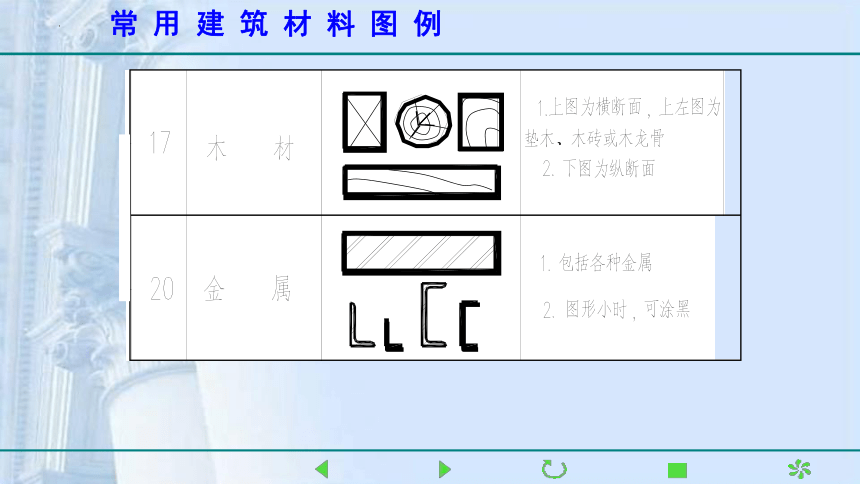

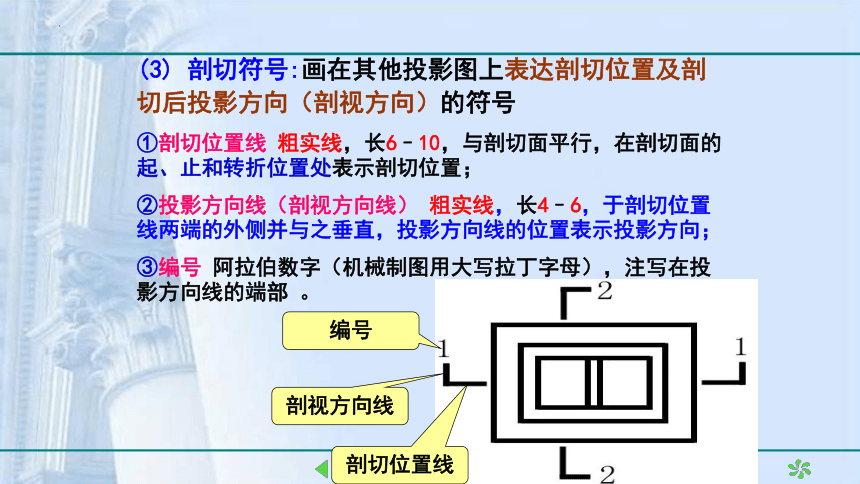

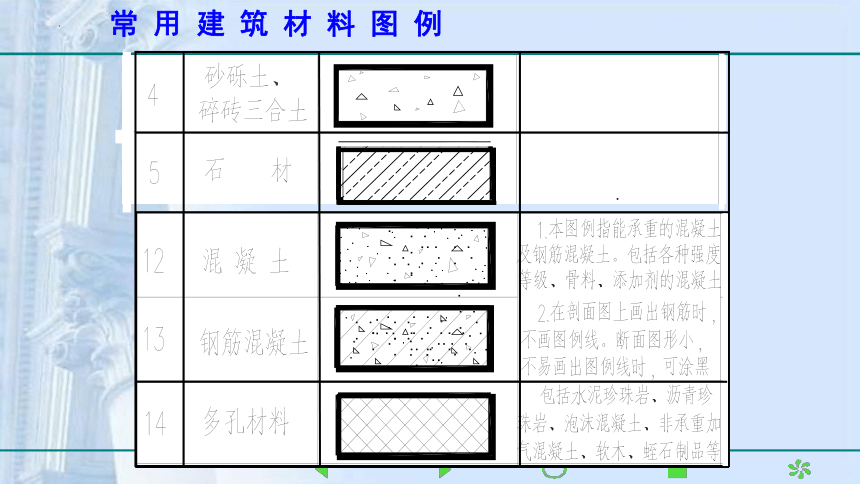

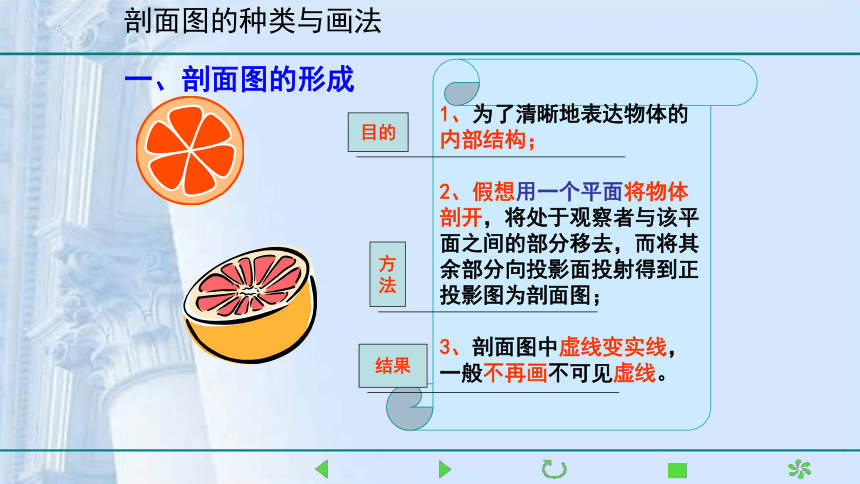

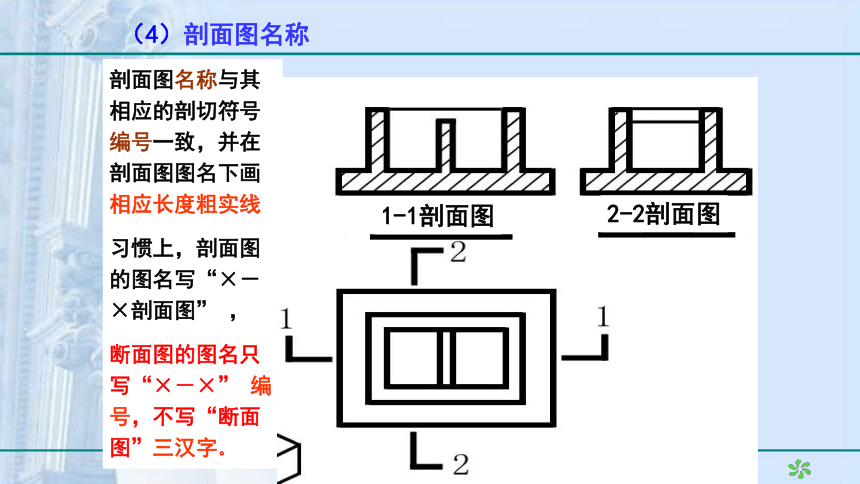

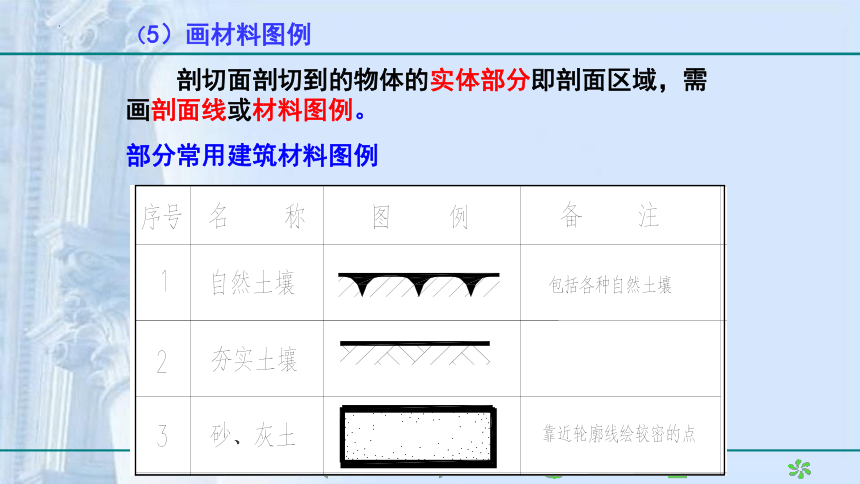

资源简介 (共24张PPT)1、为了清晰地表达物体的内部结构;2、假想用一个平面将物体剖开,将处于观察者与该平面之间的部分移去,而将其余部分向投影面投射得到正投影图为剖面图;3、剖面图中虚线变实线,一般不再画不可见虚线。目的方法结果剖面图的种类与画法一、剖面图的形成VP剖面图⑴ 确定剖切面的位置①剖切面平行于投影面②剖切面要经过形体有代表性的位置,如孔、洞、槽位置(若有对称性则应经过其中心线)①剖面图中剖切到的轮廓用粗实线。②剖面图数量:以较少的剖面图反映尽可能多的内容。将形体内外特征尽可能表达出来。⑵ 画剖面图及其数量二、剖面图的表达(3) 剖切符号:画在其他投影图上表达剖切位置及剖切后投影方向(剖视方向)的符号①剖切位置线 粗实线,长6–10,与剖切面平行,在剖切面的起、止和转折位置处表示剖切位置;②投影方向线(剖视方向线) 粗实线,长4–6,于剖切位置线两端的外侧并与之垂直,投影方向线的位置表示投影方向;③编号 阿拉伯数字(机械制图用大写拉丁字母),注写在投影方向线的端部 。剖切位置线剖视方向线编号剖面图名称与其相应的剖切符号编号一致,并在剖面图图名下画相应长度粗实线习惯上,剖面图的图名写“×-×剖面图” ,断面图的图名只写“×-×” 编号,不写“断面图”三汉字。(4)剖面图名称2-2剖面图1-1剖面图(5)画材料图例剖切面剖切到的物体的实体部分即剖面区域,需画剖面线或材料图例。部分常用建筑材料图例.. ..... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... ...常 用 建 筑 材 料 图 例常 用 建 筑 材 料 图 例三、画剖面图应注意的问题1、剖面图中一般不画虚线2、剖切都是在形体保持完整的基础上的剖切,其他投影图要按整体画出3、未注明形体的材料时,用45度的同向斜线表示材料。1、全剖面图2、半剖面图3、阶梯剖面图4、展开剖面图5、局部剖面图6、分层剖面图四、剖面图的种类与画法1、全剖面图剖切面完全剖开物体,适用于不对称物体,或虽对称但外形较简单,或者其它视图已经将其外形表达清楚的物体[例] 画房屋的全剖面图(平面图)11先用粗实线画断面轮廓线,再用细实线画断面以下的可见轮廓线,门线为中粗线。1-1(平面图)C1C1C2M1M2M2房屋全剖2、半剖面图当物体具有对称平面时,且向垂直于对称平面的投影面投影时,可以对称线为界,一半画成外形图(一般不画虚线),另一半画剖面图。(适用于具有与投影面垂直的对称平面,且其内、外均需表达的物体)习惯上:当对称中心线是竖直线时,其右边画剖面图,左边画外形;当对称中心线是水平横线时,其下边画剖面图,上边画外形;在半剖面图中,剖面图和投影图之间,规定用形体的对称中心线(细点画线)为分界线。半剖面图可不画剖切符号和编号,图名用原投影图图名。例:将钢筋混凝土基础的主视图(V 投影)改为全剖面图,侧视图(W投影)画成半剖面图。例:将形体俯视图画成半剖面图。1-111222-2例:将形体主视图画成半剖面图。用两个或两个以上互相平行的剖切面剖切得到的剖面图。适用于有不同结构、且其中心线排列在互相平行的平面上的物体。剖切平面的转折处不应画交线。1111111-1剖面图阶梯剖切符号用粗阶梯转线表示,线段长度一般4-6,折线的突角外侧注写剖切编号,不可与图线相混。剖切平面阶梯剖3、阶梯剖面图用两个相交的剖切面剖切并旋转展开后得到的剖面图。适用于有不规则转折的形体。画剖面图时,应将不平行于投影面的部分旋转到与V面平行后再进行投影。333本例用两个相交剖切面来剖切物体(一个剖切平面平行于V面,另一个剖切平面垂直于H面,其交线垂直于H面 )。剖面图应加以标注,应在图名后注明“展开” 字样。剖面图不应画剖切平面的转折交线。baa+b3-3剖面图(展开)旋转剖4、展开剖面图形体只需一部分采用剖面图就可以表示其内部构造时,可只剖开该部分形成局部剖面图。杯形基础局部剖面全剖面下例是杯形基础,主视图为全剖面图,俯视图用局部剖面图,表明基础内部钢筋的配置情况。钢筋局部剖5、局部剖面图注意:用波浪线分界,不标注剖切符号和编号,用原投影图名;波浪线为细线,不应与任何图线重合;局部剖面图范围一般不超过投影图的1/2。支墩多孔滤板承托层石英砂石英砂6、分层剖面图对一些有分层构造的工程形体,可按实际用分层剖开的方法画剖面图,为分层剖面图。如墙体、地面、楼面等。注意:每层波浪线分界,波浪线不应与任何图线重合;剖切范围内画出每种材料图例,及文字说明。 展开更多...... 收起↑ 资源预览
