(共19张PPT)

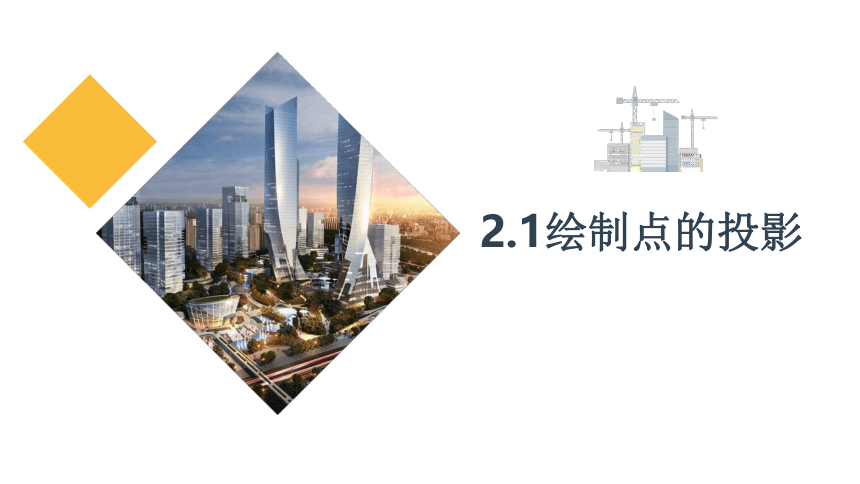

2.1绘制点的投影

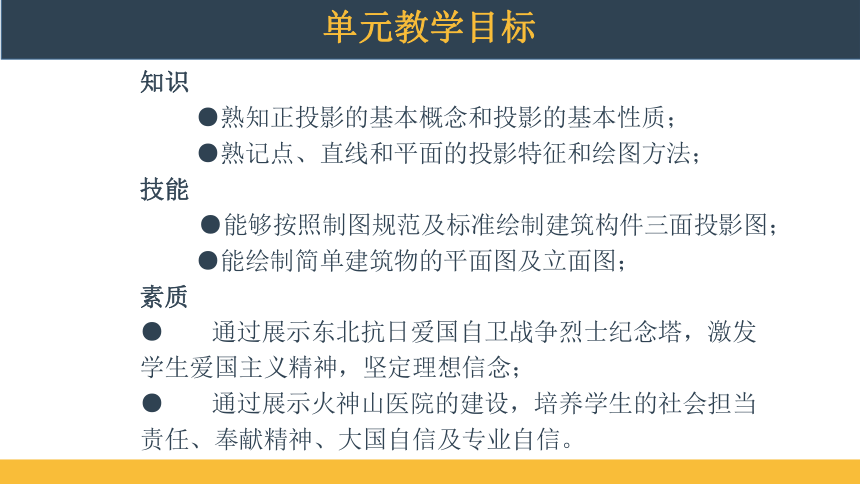

单元教学目标
知识
熟知正投影的基本概念和投影的基本性质；
熟记点、直线和平面的投影特征和绘图方法；
技能
能够按照制图规范及标准绘制建筑构件三面投影图；
能绘制简单建筑物的平面图及立面图；
素质
通过展示东北抗日爱国自卫战争烈士纪念塔，激发学生爱国主义精神，坚定理想信念；
通过展示火神山医院的建设，培养学生的社会担当责任、奉献精神、大国自信及专业自信。

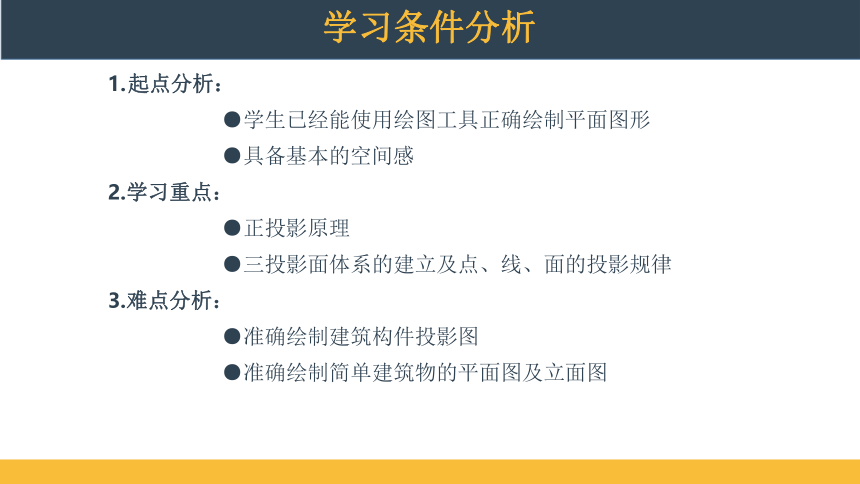

学习条件分析
起点分析：
学生已经能使用绘图工具正确绘制平面图形
具备基本的空间感
学习重点：
正投影原理
三投影面体系的建立及点、线、面的投影规律
难点分析：
准确绘制建筑构件投影图
准确绘制简单建筑物的平面图及立面图

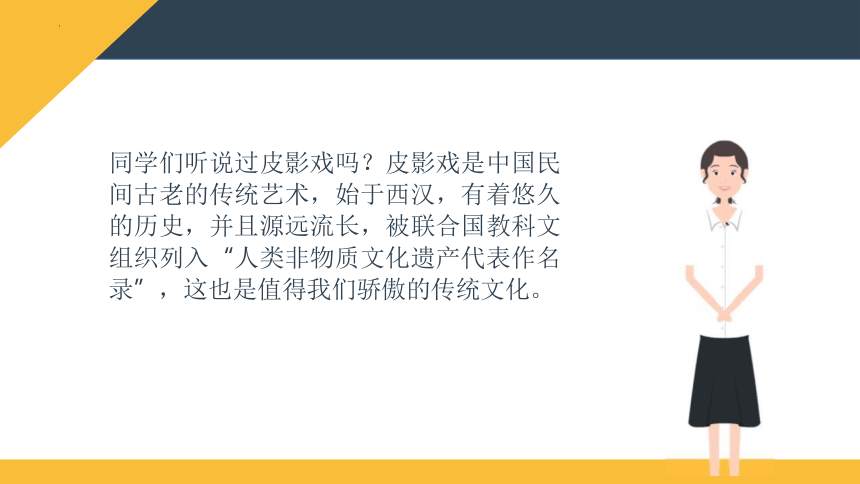

同学们听说过皮影戏吗？皮影戏是中国民间古老的传统艺术，始于西汉，有着悠久的历史，并且源远流长，被联合国教科文组织列入“人类非物质文化遗产代表作名录”，这也是值得我们骄傲的传统文化。

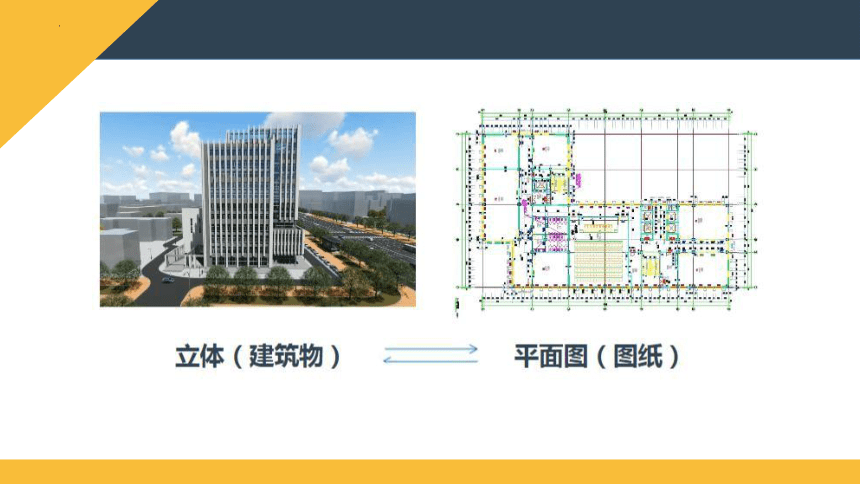

原来皮影戏是充分利用了投影原理。工程图的绘制也是利用了投影原理。今天，我们就来学习如何绘制点的投影。
成影现象
光源
光线影子
地面或墙面
平行投影法
我们学习了投影的分类，请同学们回答一下，我们前面看了皮影戏的视频，那么皮影戏是属于哪一种投影？
中心投影，回答正确，皮影戏的投影光源是灯光，是由一点发射的投影线所产生的投影称为中心投影。
(b) 水平投影图
形体的一面投影不能唯一确定其空间形状
三面投影图的形成
视图与形体的方位关系
正面图反映形体的上、下和左、右，不反映前、后；平面图反映形体的前、后和左、右，不反映上、下；侧面图反映形体的上、下和前、后，不反映左、右。
三面投影图的基本规律(三等关系)
正面图与侧面图高平齐；
正面图与平面图长对正；平面图与侧面图宽相等。
点的投影规律
点的投影规律
例如：A点的坐标是x=6，y=4，z=7，
即A（6，4，7），求作点A的三面投影图。
THANKS
谢 谢 观 看
