流水施工的应用
单位工程施工进度计划概述
单位工程施工进度计划是在确定了施工方案的基础上，根据计划工期和各种资源供应条件，按照工程的施工顺序，用图表形式（横道图或网络图）表示各分部、分项工程搭接关系及工程开、竣工时间的一种计划安排。

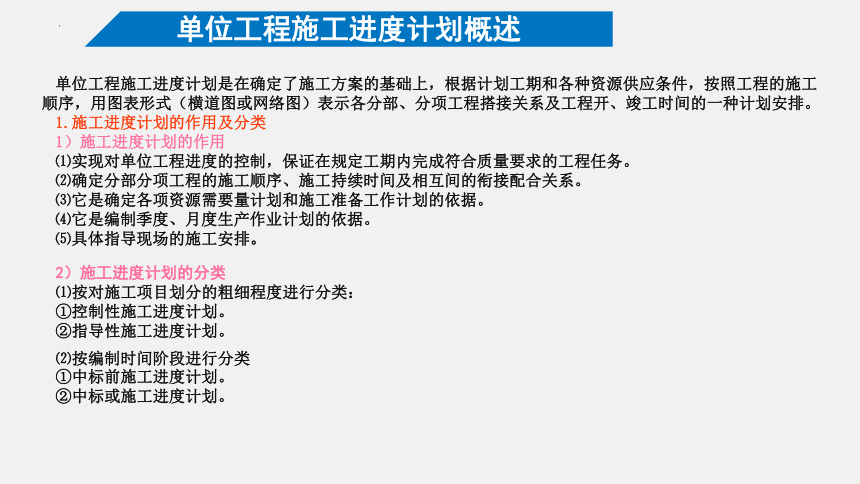

1.施工进度计划的作用及分类
1）施工进度计划的作用
⑴实现对单位工程进度的控制，保证在规定工期内完成符合质量要求的工程任务。
⑵确定分部分项工程的施工顺序、施工持续时间及相互间的衔接配合关系。
⑶它是确定各项资源需要量计划和施工准备工作计划的依据。
⑷它是编制季度、月度生产作业计划的依据。
⑸具体指导现场的施工安排。
2）施工进度计划的分类
⑴按对施工项目划分的粗细程度进行分类：
①控制性施工进度计划。
②指导性施工进度计划。
⑵按编制时间阶段进行分类
①中标前施工进度计划。
②中标或施工进度计划。
单位工程施工进度计划概述

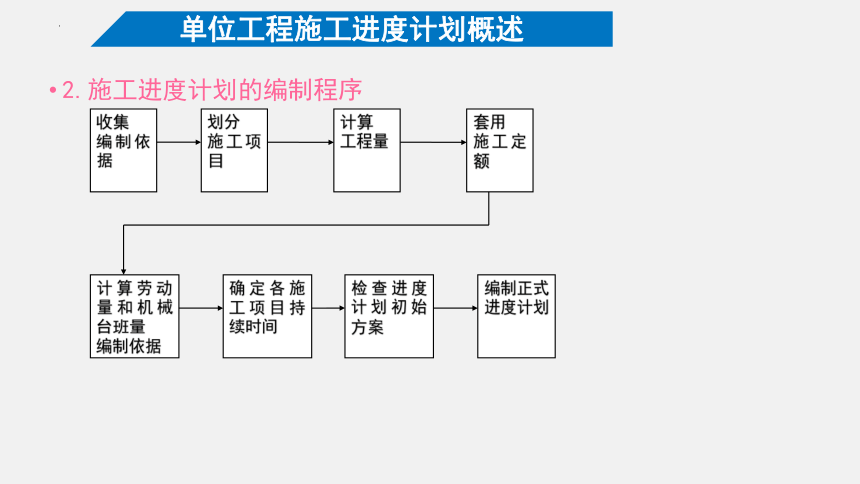

2.施工进度计划的编制程序
收集
编制依据
划分
施工项目
计算
工程量
套用
施工定额
计算劳动量和机械台班量
编制依据
编制正式
进度计划
确定各施工项目持续时间
检查进度计划初始方案

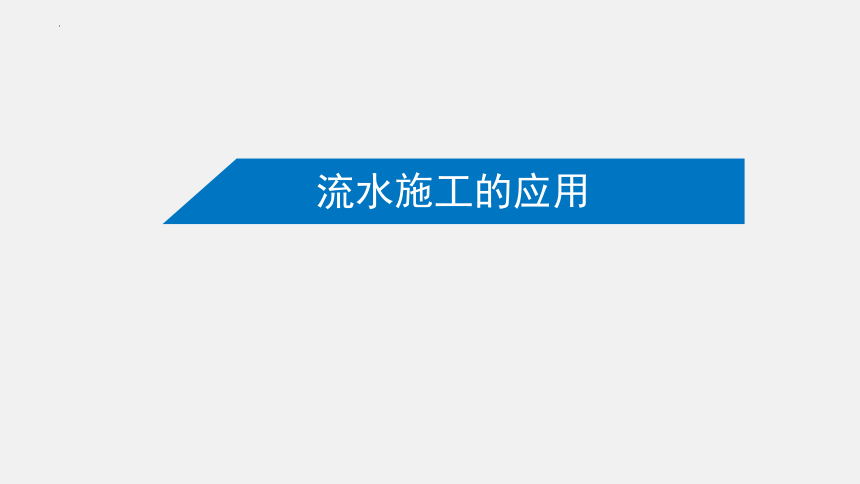

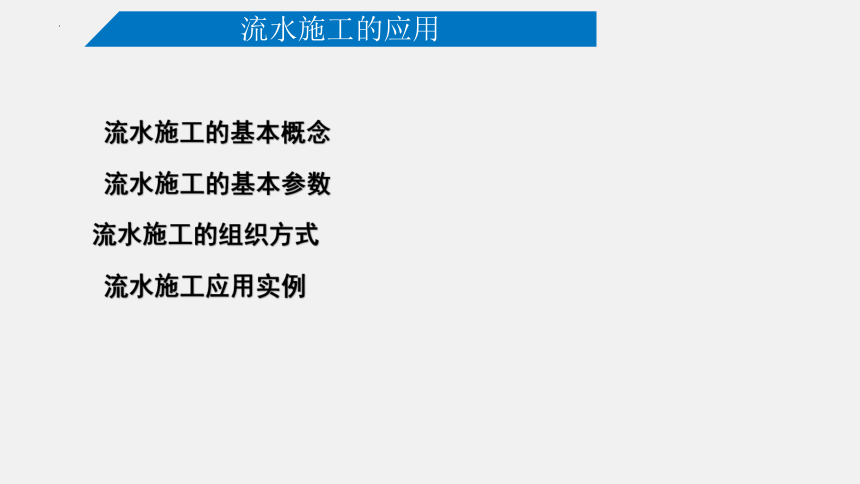

流水施工的应用
流水施工的基本概念
流水施工的基本参数
流水施工的组织方式
流水施工应用实例
流水施工的基本概念

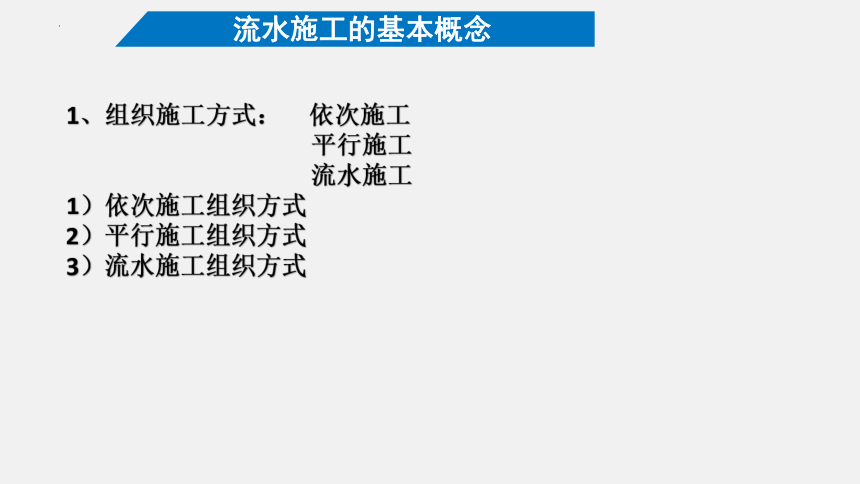

1、组织施工方式： 依次施工
平行施工
流水施工
1）依次施工组织方式
2）平行施工组织方式
3）流水施工组织方式
流水施工的基本概念
（1）.定义

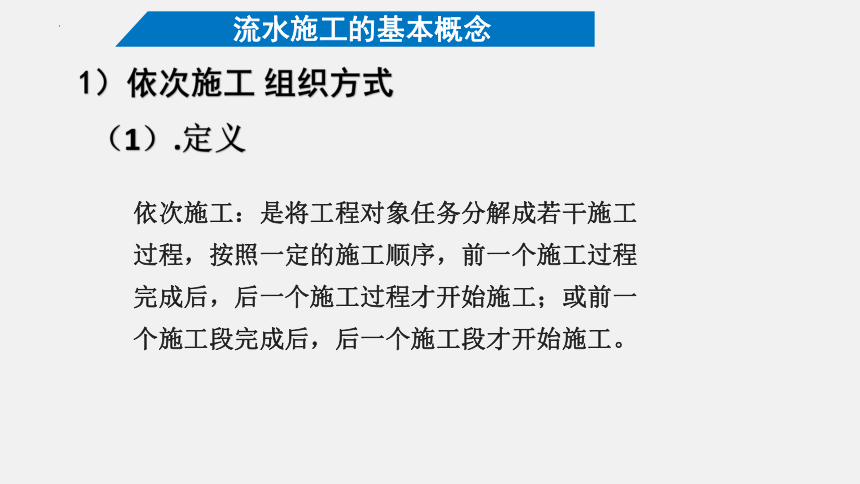

依次施工：是将工程对象任务分解成若干施工 过程，按照一定的施工顺序，前一个施工过程完成后，后一个施工过程才开始施工；或前一个施工段完成后，后一个施工段才开始施工。
1）依次施工 组织方式
流水施工的基本概念
（2）.例题

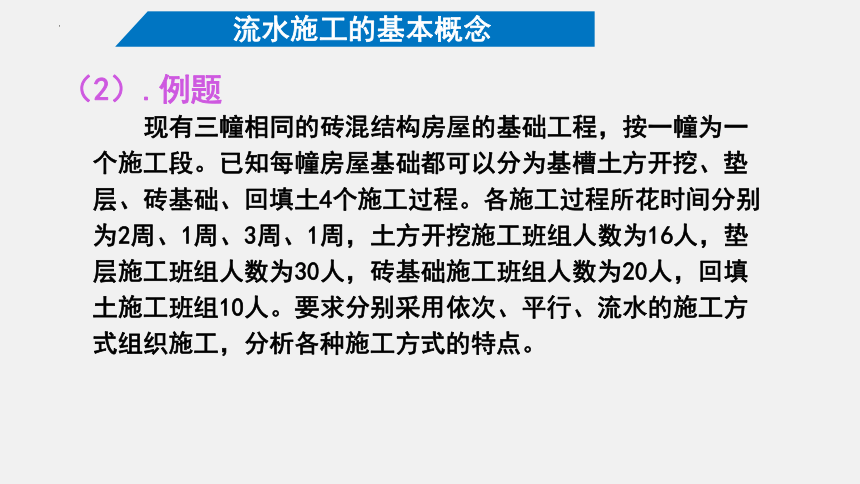

现有三幢相同的砖混结构房屋的基础工程，按一幢为一个施工段。已知每幢房屋基础都可以分为基槽土方开挖、垫层、砖基础、回填土4个施工过程。各施工过程所花时间分别为2周、1周、3周、1周，土方开挖施工班组人数为16人，垫层施工班组人数为30人，砖基础施工班组人数为20人，回填土施工班组10人。要求分别采用依次、平行、流水的施工方式组织施工，分析各种施工方式的特点。
流水施工的基本概念

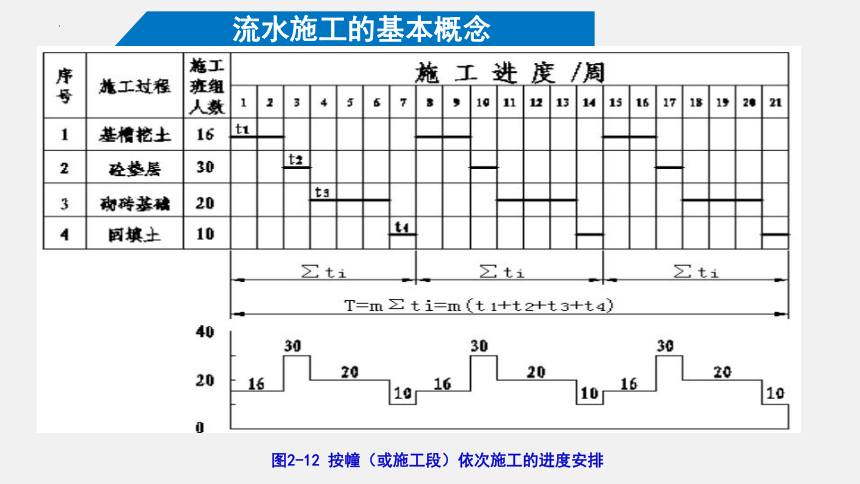

图2-12 按幢（或施工段）依次施工的进度安排
流水施工的基本概念

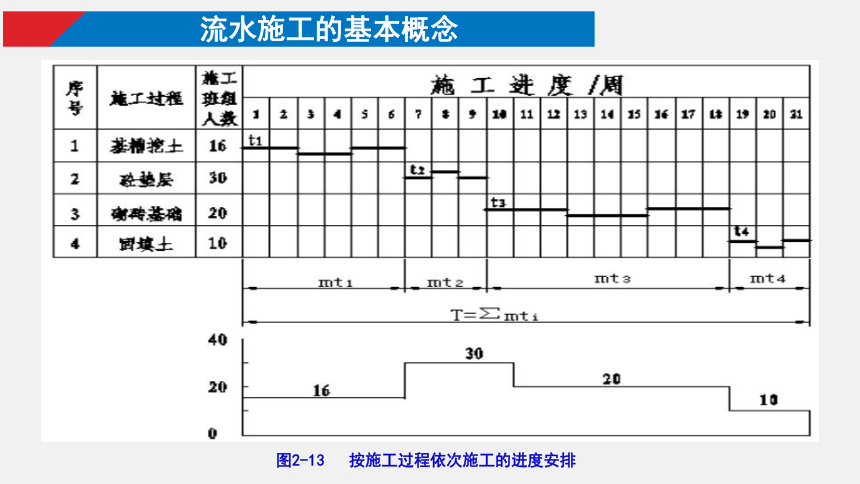

图2-13 按施工过程依次施工的进度安排
流水施工的基本概念

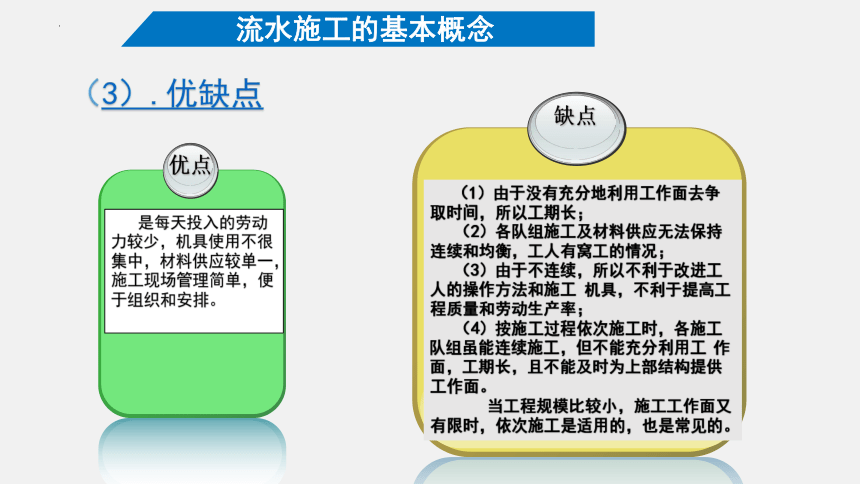

（3）.优缺点
优点
是每天投入的劳动力较少，机具使用不很集中，材料供应较单一，施工现场管理简单，便于组织和安排。
缺点
（1）由于没有充分地利用工作面去争取时间，所以工期长；
（2）各队组施工及材料供应无法保持连续和均衡，工人有窝工的情况；
（3）由于不连续，所以不利于改进工人的操作方法和施工 机具，不利于提高工 程质量和劳动生产率；
（4）按施工过程依次施工时，各施工队组虽能连续施工，但不能充分利用工 作面，工期长，且不能及时为上部结构提供工作面。
当工程规模比较小，施工工作面又有限时，依次施工是适用的，也是常见的。
流水施工的基本概念
（1）.定义

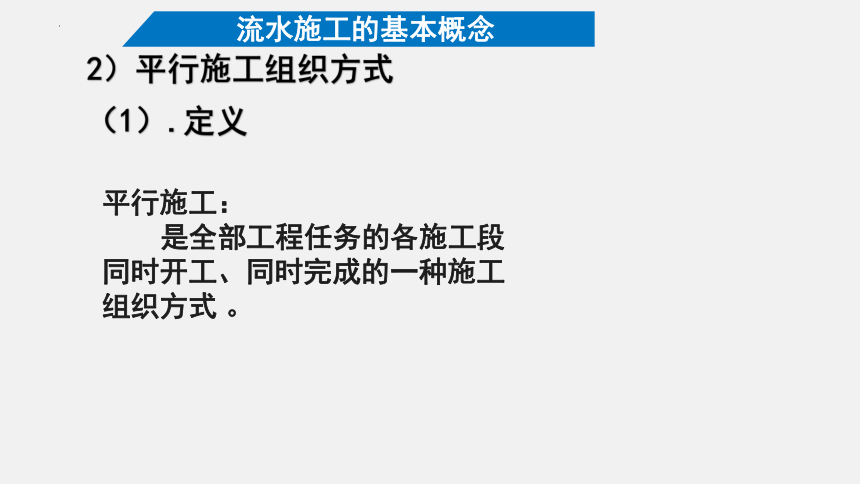

平行施工：
是全部工程任务的各施工段同时开工、同时完成的一种施工组织方式 。
2）平行施工组织方式
流水施工的基本概念

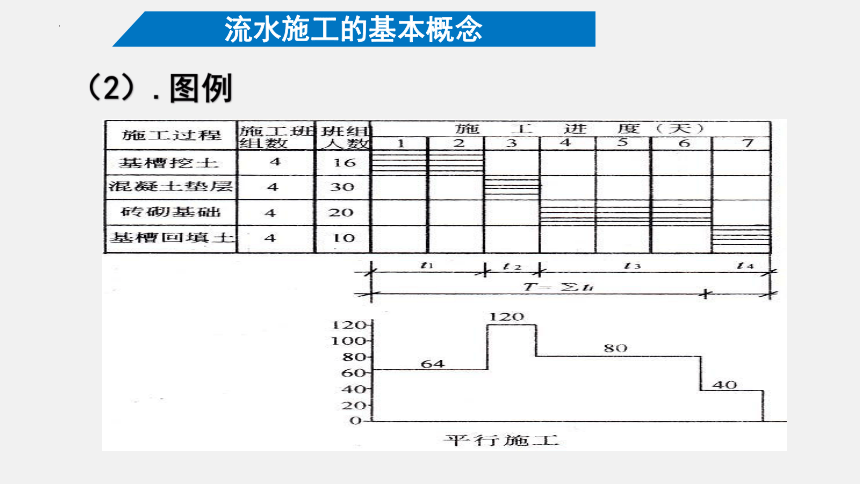

（2）.图例
流水施工的基本概念
（3）.优缺点
平行施工的
优点
平行施工的缺点
是充分利用了工
作面，完成工程任务的时间最短。
施工队组数成倍增加，机具设备也相应增加，材料供应集中。临时设施仓库和堆场面积也要增加，从而造成组织安排和施工管理困难，增加施工管理费用。
平行施工适用
工期要求紧，大规模的建筑群及分批分期组织施工的工程任务。
流水施工的基本概念
（1）.定义
流水施工：是指所有的施工过程按一定的时 间间隔依次投入施工，各个施工 过程陆续开工、陆续竣工，使同施工过程的施工队组保持连续、均衡施工，不同的施工过程尽可能平行搭接施工的组织方式。
3）流水施工组织方式
流水施工的基本概念
（2）.图例
图2-15 流水施工进度安排一
流水施工的基本概念
（2）.图例
图2-16 流水施工进度安排二
流水施工的基本概念
（3）.特点
⑴尽可能地利用了工作面施工，争取了时间，所以工期比较合理。
⑵工作队能实现专业化施工，可使工人的操作技术熟练，更好地保证工程质量，提高劳动生产率。
⑶工作队及工人能连续作业，使相邻的专业工作队之间实现了最大限度的合理搭接。
⑷单位时间内投入的资源量较为均衡，有利于资源供应的组织工作。
⑸为文明施工和进行现场的科学管理创造了有利条件。
流水施工的基本概念
2.组织流水施工的条件
⑴划分施工段：
把建筑物尽可能划分为工程量大致相等的若干个施工段落。
划分施工段(区)是为了把庞大的建筑物(建筑群)划分成“批量”的“假定产品”，从而形成流水施工的前提。
⑵划分施工过程，成立专业施工班组：
把建筑物的整个建造过程分解为若干个施工过程，每个施工过程组织独立的施工班组进行施工。
⑶安排主要施工过程的施工班组进行连续、均衡地施工。
对工程量较大、施工时间较长的主导施工过程，必须组织连续、均衡施工（即安排流水施工），对其他次要施工过程，可考虑与相邻的施工过程合并或在有利于缩短工期的前提下，安排其间断施工。在实际工程施工中，间断施工往往又是施工工艺流程的要求。
⑷不同施工过程按施工工艺要求，尽可能组织平行搭接施工。
流水施工的基本概念
3.流水施工的经济效果
⑴由于流水施工的连续性，减少了专业工作的间隔时间，达到了缩短工期的目的，可使拟建工程项目尽早竣工、交付使用，发挥投资效益。
⑵便于改善劳动组织，改进操作方法和施工机具，有利于提高劳动生产率。
⑶专业化的生产可提高工人的技术水平，使工程质量相应提高。
⑷工人技术水平和劳动生产率的提高，可以减少用工量和施工临时设施的建造量，降低工程成本，提高利润水平。
⑸可以保证施工机械和劳动力得到充分、合理的利用。
⑹由于工期短、效率高、用人少、资源消耗均衡，可以减少现场管理费和物资消耗，实现合理储存与供应，有利于提高项目经理部的综合经济效益。
流水施工的基本概念
4．流水施工的分类
⑴按组织流水作业的范围分
①分项工程流水施工（细部流水施工）
②分部工程流水施工（专业流水施工）
③单位工程流水施工（综合流水施工）
④群体工程流水施工（建筑群流水施工）
⑵按流水节拍的特征分
①有节奏流水
分为等节奏流水和异节奏流水两大类型。
②无节奏流水
流水施工的基本概念
5.流水施工的表达方式
流水施工的表达方式一般有横道图、斜线图和网络图三种表达方式。
流水施工的基本概念
5.流水施工的表达方式
流水施工的表达方式一般有横道图、斜线图和网络图三种表达方式。
网络图
流水施工的基本参数
1.工艺参数
工艺参数：在组织流水施工时，用以表达流 水施工在施工工艺上开展顺序及其特征的参数。包括：
1）、施工过程数
2）、流水强度
施工过程数:是指参与一组流水的施工过程数目，以符号“n”表示。
施工过程划分的数目与下列因素有关：
（1）施工计划的性质与作用
（2）施工方案及工程结构
（3）劳动组织及劳动量大小
（4）施工过程内容和工作范围
流水施工的基本参数
流水强度:是指某施工过程在单位时间内所完成的工程量，一 般以Vi表示。
（1）机械施工过程的流水强度按下式计算：
x
Vi= Σ Ri Si
i=1
式中Ri——投入施工过程i的某种施工机械台数；
Si——投入施工过程i的某种施工机械产量定额；
x——投入施工过程i的施工机械种类数。
（2）人工施工过程的流水强度
Vi=Ri Si
式中Ri——投入施工过程i的工作队人数；
Si——投入施工过程i的工作队平均产量定额
流水施工的基本参数
2.空间参数
空间参数：在组织流水施工时，用以表达流水施工在空间布置上所处状态的参数.
(1)、工作面
(2)、施工段数和施工层数
工作面
某专业工种的工人在从事建筑产品施工生产过程中，所必须具备的活动空间。
工作面
确定
工种单位时间内的产量定额、工程操作规程和安全规程
流水施工的基本参数
施工段
把平面上划分的若干个劳动量大致相等的施工区段称为施工段，用符 号m表示。
施工层
把建筑物垂直方向划分的施工区段称为施工层，用符号r表示。
在有层间关系的工程中组织流水作业时，必须使施工段数大于或等于施工过程数（或施工队数），用公式表示为：
≥ ，或 ≥
式中： —施工段数；
—施工过程数；
—施工队数。
流水施工的基本参数
(3)划分施工段的基本要求
1）施工段的数目要合理。
2）各施工段的劳动量（或工程量）要大致相等（相差宜在15%以内），
3）要有足够的工作面。
4）要有利于结构的整体性。
5）以主导施工过程为依据进行划分
6）当组织流水施工对象有层间关系，分层分段施工时，应使各施工队组能连续施工。
流水施工的基本参数
3.时间参数
时间参数：在组织流水施工时，用以表达流水施工在时间排列上所处状态的参数. 包括：
1）、流水节拍
2）、流水步距
3）、平行搭接时间
4）、技术与组织间歇时间
5)、工期
流水施工的基本参数
1）、流水节拍
流水节拍：是指从事某一施工过程的施工队组在一个施工段上完成施工任务所需的时间，用符号ti表示（i=1、2……）
1）流水节拍的确定
(1）定额计算法
(2）经验估算法
(3）工期计算法
2）确定流水节拍应考虑的因素
流水施工的基本参数
流水施工的基本参数
a+4b+c
ti= ————
6
式中:ti——某施工过程在某施工段上的流水节拍；
a──某施工过程在某施工段上的最短估算时间；
c ──某施工过程在某施工段上的最长估算时间；
b ──某施工过程在某施工段上的最可能估算时间。
这种方法多适用于采用新工艺、新方法和新材料等没有定额可循的工程
经验估算法
工期计算法
① 根据工期倒排进度，确定某施工过程的工作延续时间；
② 确定某施工过程在某施工段上的流水节拍。若同一施工过程的流水节拍不等，则用估算法
若流水节拍相等
Ti
ti= ——
m 式中：ti——某施工过程的流水节拍；
Ti————某施工过程的工作持续时间；
m——施工段数。
②
③
流水施工的基本参数
1）施工队组人数应符合该施工过程最小劳动组合人数的要求
2）要考虑工作面的大小或某种条件的限制。
3）要考虑各种机械台班的效率或机械台班产量的大小
4）要考虑各种材料、构配件等施工现场堆放量、供应能力及其它有关条件的制约。
5）要考虑施工及技术条件的要求。
6）确定一个分部工程各施工过程的流水节拍时，首先应考虑主要的，工程量大的施工过程的节拍，其次确定其他施工过程的节拍值。
7）节拍值一般取整数，必要时可保留0.5天（台班）的小数值。
2）.确定流水节拍应考虑的因素
流水施工的基本参数
2）、流水步距
流
水
步
距
是指两个相邻的施工过程的施工队组相继进入
同一施工段开始施工的最小时间间隔（不包括技术
与组织间歇时间），用符号ki,i+1表示（i表示前一
个施工过程，i+1表示后一个施工过程）。
流水步距的数目等于（n－1）个参加流水施工的施工过程（队组）数。
流水施工的基本参数
流水步距的确定方法：
ti (当ti≤t i+1时)
Ki.i+1=｛ mti - (m-1) ti.i+1 (当ti>t i+1时)

式中： ti——第i个施工过程的流水节拍；
ti+1——第i+1个施工过程的流水节拍。
注：当不考虑技术间歇和组织间歇的时候
流水施工的基本参数
3）、平行搭接时间
平行搭接时间
在组织流水施工时，有时为了
缩短工期，在工作面允许的条件
下，如果前一个施工队组完成部
分施工任务后，能够提前为后一
个施工队组提供工作面，使后者
提前进入前一个施工段，两者在
同一施工段上平行搭接施工的搭
接时间.通常以td(C i.i+1)表示。
流水施工的基本参数
4）、技术与组织间歇时间
组
织
间
歇
由建筑材料或现浇构件
工艺性质决定的间歇时间
技术间歇
由施工组织原因造成的间歇时间。
技术与组织间歇时间
用tj(Zi, i+1)表示
流水施工的基本参数
5）、工期
工期：是指完成一项工程任务或一个流水组施工所需的时间。
T=ΣKi.i+1+Tn+∑tj-∑td
式中 T——流水施工工期；
ΣK i.i+1——流水施工中各流水步距之和；
Tn——流水施工中最后一个施工过程的持续时间；
tj——第i个施工过程与第i+1个施工过程之间的技术与组织间歇时间；
td——第i个施工过程与第i+1个施工过程之间的平行搭接时间。
流水施工的组织方式
流
水
施
工
有 节 奏
流水施工
无 节 奏
流水施工
等节奏流水施工
(全等节拍)
异节奏流水施工
等节拍等步距
等节拍不等步距
一般异节拍流水施工
成倍节拍流水施工
流水施工组织方式分类图
流水施工的组织方式
1、流水施工组织方式：等节奏流水施工
异节奏流水施工
无节奏流水施工
1）等节奏流水施工 组织方式
（1）等节拍等步距流水施工
（2）等节拍不等步距流水施工
2）异节奏流水施工组织方式
（1）一般异节拍流水施工
（2）成倍节拍流水施工
3）无节奏流水施工组织方式
流水施工的组织方式
1）等节奏流水施工组织方式
等节奏流水施工也叫全等节拍流水或固定节拍流水，是指各个工序（施工过程）的流水节拍均相等的一种流水施工方式，即同一施工过程在不同的施工段上的流水节拍相等，不同的施工过程之间的流水节拍也相等的一种流水施工方式。等节奏流水有以下基本特征：施工过程本身在各施工段上的流水节拍都相等；各施工过程的流水节拍彼此都相等；当没有平行搭接和间歇时间时，流水步距等于流水节拍。
等节奏流水施工根据流水步距的不同有下列两种情况。
（1）等节拍等步距流水施工
（2）等节拍不等步距流水施工
流水施工的组织方式
（1）等节拍等步距流水施工
等节拍等步距流水施工即各流水步距值均相等，且等于流水节拍值的一种流水施工方式。各施工过程之间没有技术与组织间歇时间，也不安排相邻施工过程在同一施工段上的搭接施工。有关参数计算如下。
①流水步距的计算
这种情况下的流水步距都相等且等于流水节拍，即K=t。
②流水工期的计算
因为 T=（n-1）K+mt=(m+n-1)t
所以 T=(m+n-1)t
全等节拍流水施工，一般只适用于施工对象结构简单、工程规模较小、施工过程数不太多的房屋工程或线型工程，如道路工程、管道工程等。
流水施工的组织方式
例题： 某工程划分为A、 B、C、 D四个施工过程，每个施工过程分为五个施工段，流水节 拍均为3天，试组织等节拍等步距流水施工。
【案例解析】
根据题设条件和要求，该题只能组织全等节拍流水施工。
⑴确定流水步距: K=t=3(天)
⑵确定计算总工期 T=(m+n一1)t=(5+4一1) X 3=24(天)
⑶绘制流水施工进度图如下：
流水施工的组织方式
（2）等节拍不等步距流水施工
等节拍不等步距流水施工即各施工过程的流水节拍全部相等，但各流水步距不相等(有的步距等于节拍，有的步距不等于节拍)。这是由于各施工过程之间，有的需要有技术与组织间歇时间，有的可以安排搭接施工所致。
①流水步距的计算
因为 Ki,i+1= ti+tj-td= t+tj-td
所以
②流水工期的计算
因为
所以
流水施工的组织方式
2）异节奏流水施工组织方式
异节奏流水施工是指同一施工过程在各施工段上的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工组织方式。
异节奏流水施工根据同一施工过程成立的施工班组不同可分为：
（1）一般异节拍流水施工
一般异节拍流水适用于平面形状规整，能均匀划分施工段的建筑工程，如单元住宅楼，矩形办公楼等。
（2）成倍节拍流水施工
流水施工的组织方式
（1）一般异节拍流水施工
（1.1）一般异节拍流水施工的特点
①同一施工过程的流水节拍相等，不同施工过程之间的流水节拍不一定相等；
②各施工过程之间的流水步距不一定相等。
(1.2)一般异节拍流水施工的组织特点
①一个施工过程成立一个专业班组；
②各施工专业班组能够连续作业；
③施工段之间可能有空闲。
(1.3)一般异节拍流水的流水步距计算
Ki,i+1=ti + tj-td (当ti≤ti,i+1时)
Ki,i+1=mti－（m－1）ti+1 + tj-td (当ti＞ti,i+1时)
(1.4)一般异节拍流水施工的工期
T=ΣKi,i+1+mtn
上式中，tn为最后一个施工过程的流水节拍。
流水施工的组织方式
（ 1）一般异节拍流水施工
某分部工程分为A、B、C、D四个施工过程，一个施工过程成立一个专业施工班组，分四段流水施工，各施工过程的流水节拍分别为：A为3天、B为4天、C为2天、D为3天。A施工过程完成之后需有1天技术间歇时间，C施工过程每段施工可与B施工过程平行搭接1天施工。试根据上述条件确定流水施工组织方式，求各施工过程之间的流水步距及该工程的工期，并绘制流水施工进度图表。
流水施工的组织方式
（1）一般异节拍流水施工
【案例解析】
⑴按流水节特征和组织施工班组的特点，可组织一般异节拍流水施工。
⑵计算流水步距
KA,B=tA + tj-td =3+1-0=4（天） (tA≤tB)；
KB,C=mtB－（m－1）tC + tj-td =4×4-（4-1）×2+0-1=9（天） (tB＞tC)；
KC,D=tC + tj-td =2+0-0=2（天） (tC≤tD)
⑶计算工期
T=ΣKi,i+1+mtn=（9+4+2）+4×3=27（天）
⑷绘制流水施工进度图表如下图所示。
流水施工的组织方式
（1）一般异节拍流水施工
某分部工程一般异节拍流水施工计划
流水施工的组织方式
（2）成倍节拍流水施工
成倍节拍流水是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不完全相等，各流水节拍之间存在最大公约数，流水节拍大的施工过程按最大公约数的倍数成立专业施工班组个数组织施工的流水施工方式。
(2.1)成倍节拍流水施工的特点
① 同一施工过程在各施工段上的流水节拍彼此相等。
②各施工过程的流水节拍均为它们之间最大公约数的整数倍。
(2.2)成倍节拍流水施工的组织特点
①同一专业工种连续逐渐转移，无窝工。
②不同专业工种按工艺关系对施工段连续施工，无作业面空闲。
③流水节拍大的工序要成倍增加施工班组，专业施工班组数大于施工过程数。
流水施工的组织方式
相关参数计算
bi=ti/tmin
式中： bi—— 第i个施工过程所需的班组数；
ti —— 第i个施工过程的流水节拍；
tmin—— 所有流水节拍之间的最大公约数，一般为所有流水节拍中的最小流水节拍；
④流水步距相等，且等于流水节拍的最大公约数。
K= tmin
【特别提示】：上式中，K为没有考虑技术组织间歇时间和平行搭接时间的流水步距。若存在技术组织间歇时间和平行搭接时间，实际流水步距必须考虑这两类时间参数。
(3.3)成倍节拍流水施工的工期
T=（n-1）K+m＇tn （2.3.2-13）
上式中，tn——最后一个施工过程的流水节拍；
n —— 施工班组总数；
m＇—— 最后一个施工班组完成的施工段数。
流水施工的组织方式
（2）成倍节拍流水施工
某工程由三幢框架结构楼房组成，每幢楼房可划分为二个施工段施工，施工过程划分为基础工程、主体结构、屋面工程和装修工程四项，基础工程在各幢的持续时间为4周，主体结构在各幢的持续时间为8周，屋面工程在各幢的持续时间为4周，装修工程在各幢的持续时间为8周。
问题：如果该工程的资源供应能够满足要求，为加快施工进度，该工程可按何种流水施工方式组织？试计算该种流水施工组织方式的工期并绘制施工进度计划横道图。
流水施工的组织方式
【案例解析】
为加快工程施工进度，可组织成倍节拍流水施工。
⑴确定施工段：每幢2段，共6段，即m=6。
⑵确定流水节拍：t1=4/2=2周，t2=8/2=4周， t3=4/2=2周，t4=8/2=4周。
⑶确定最大公约数和流水步距
tmin=2，K=2
⑷确定各施工过程的班组数
∴ 施工班组总数为：
⑸计算总工期为：
⑹绘制流水施工进度计划如下图所示。
流水施工的组织方式
某工程成倍节拍流水施工计划
流水施工的组织方式
3）无节奏流水施工组织方式
无节奏流水施工又称分别流水施工，是指同一施工过程在各施工段上的流水节拍不全相等，不同的施工过程之间流水节拍也不全相等的一种流水施工方式。这种组织施工的方式，在进度安排上比较自由、灵活，是实际工程施工组织应用最为普遍的一种方式。
⑴无节奏流水施工的特点
①同一工序在各施工段上的流水节拍不全相等。
②不同工序之间的流水节拍也不全相等。
⑵无节奏流水施工的组织特点
①同一专业工种连续逐渐转移，无窝工。
②有作业面空闲。
③一个施工过程成立一个专业施工班组。
流水施工的组织方式
3）无节奏流水施工
某工程项目，有I , II, III, IV, V五个施工过程，分四段施工，每个施工过程在各个施工段上的流水节拍如表2.3.2-2所示，规定施工过程II完成后，其相应施工段至少要养护2d；施工过程IV完成后，其相应施工段要留有1d的准备时间，为了尽早完工，允许施工过程I和施工过程II之间搭接施工1d，试组织流水施工。
各施工过程在各施工段上的持续时间表
流水施工的组织方式
3）无节奏流水施工
【案例解析】
根据所给资料知：各施工过程在不同的施工段上流水节拍不相等，故可组织无节奏流水施工。
⑴计算流水步距：
①KⅠ，Ⅱ：
KⅠ，Ⅱ=4+tj-td=4+0-1=3(天)。
②KⅡ，Ⅲ：
KⅡ，Ⅲ=6+tj-td=6+2-0=8(天)。
流水施工的组织方式
③KⅢ，Ⅳ:
KⅢ，Ⅳ=2+tj-td=2+0-0=2(天)。
④KⅣ，Ⅴ:
KⅣ，Ⅴ=4+tj-td=4+1-0=5(天)
⑵计算工期
T =（3+8+2+5）+（3+4+2+1）=28（天）。
⑶绘制流水施工进度计划如下图所示
流水施工的组织方式
某工程无节奏流水施工计划
流水施工的组织方式
流水施工的组织方式总结:
序号 流水方式 特点 适用条件
1 全等节拍流水 （等节拍等步距、等节拍不等步距） 1、每段流水节拍相等 2、流水节拍=流水步距 3、施工过程=专业队数 要求：流水节拍相等，适用于单位工程中的每一分部工程。
2 异节拍流水 1、每段流水节拍不等，但存在倍数关系。 2、记住求流水步距的方法 要求：流水节拍不等，存在倍数关系。适用于单位工程中的每一分部工程。
3 成倍节拍流水 1、每段流水节拍不等，但存在倍数关系。求出流水步距K0 2、求出专业队数b 要求：流水节拍不等，存在倍数关系。要求时间缩短。适用于单位工程中的每一分部工程。
4 无节奏专业流水 1、每段流水节拍不相等，不成倍数关系。 2、记住求流水步距的方法。（累加数列错位相减取大差） 要求：分别流水，适用于单位工程
流水施工的应用实例
流水施工组织步骤
1、熟悉施工图纸，收集相关资料
2、划分分部分项工程
3、划分施工段
4、考虑各分项工程预算工程量，适当合并项目
5、考虑施工方案，套用相关机械或人工消耗量定额，计算劳动量
6、用倒排计划法或定额计算法确定各分项工程班组人数、工作班制，计算机械或班组施工天数。
7、对各个分部工程按照某种流水施工组织方式，组织流水。
8、将各分部工程流水汇总形成单位工程流水。
9、检查、调整
10、正确绘制流水施工进度计划表。
流水施工的应用实例
本工程为某住宅楼工程，平面为四个标准单元组合，位于湖南某市区，施工采用组合钢模板及钢管脚手架，垂直运输机械采用井架。工程概况如下：砖混结构，建筑面积3300m2；建筑层数为5层；钢筋混凝土条形基础；主体工程：楼板及屋面板均采用预制空心板，设构造柱和圈梁；装修工程：铝合金窗、胶合板门，外墙面砖，规格为150mm×75mm；内墙中级抹灰加106涂料；屋面工程：屋面板上做20mm厚水泥砂浆找平层，再用热熔法做SBS防水层。
本工程开工日期为2013年5月3日，竣工日期为2013年9月30日（工期可以提前，但不能拖后）。
请按流水施工方式组织施工，并绘制单位工程进度计划横道图。
其工程量一览表如表2-4所示。P74
流水施工的应用实例
本工程是由基础分部、主体分部、屋面和装修分部、水电分部组成。首先，应按各分部工程分别组织流水施工，即先分别组织各分部的流水施工，然后再考虑各分部之间的相互搭接施工，最后综合形成单位工程流水施工。因各施工过程之间的劳动量差异较大，不能组织等节拍流水施工；又因为本工程为单元住宅楼，可均衡划分施工段，能保证每个施工过程在各个施工段上的劳动量相等，因而可组织一般异节拍流水施工。
流水施工的应用实例
【案例解析】
（一） 基础工程
1、 划分分项工程（即施工过程）
从列表中可知，基础可分为5个施工过程。分别为：人工挖基槽、砼垫层、砌砖基础、钢筋混凝土地圈梁、基础及室内回填土。
2、划分施工段
基础部分划分2个施工段。
3、计算各分项工程的工程量、劳动量。
（已知）见P74表2-4.
4、计算各分项工程流水节拍（定额计算法）（按照异节拍流水）
人工挖基槽（27人）、砼垫层（18人） 、砌砖基础（19人） 、钢筋混凝土地圈梁（21人） 、基础及室内回填土（20人） 。
5、计算工期
6、绘制基础工程施工进度计划图。（见P76图2-27）
流水施工的应用实例
【案例解析】
（二） 主体工程
主体工程包括4个施工过程（除脚手架外）由于主体工程存在层间关系，要保证施工过程流水施工，必须使 m0≥N，否则会出现工人窝工现象。本工程m0 =2， N =4，不符合m0≥N的要求，而要继续组织流水施工，只能采取“引申”的流水施工组织方式，以主导工序必须连续均衡施工，次要工序可以在缩短工期的前提下，间断施工。
本分部工程主导工序为砌砖墙，而钢筋混凝土圈梁，楼板安装、灌缝两项可以作为一项工序的时间来考虑。这样就达到了m0 = N的条件。
1 、划分分项工程（即施工过程）
从列表中可知，主体可分为3个施工过程。分别为：砌砖墙、钢筋混凝土圈梁、楼板安装、灌缝。
流水施工的应用实例
【案例解析】
（二） 主体工程
2、划分施工段
主体工程每层划分2个施工段。五层共10个施工段。
3、计算各分项工程的工程量、劳动量。
（已知）见P74表2-4.
4、计算各分项工程流水节拍（定额计算法）（按全等节拍流水）
砌砖墙（26人）、钢筋砼圈梁（16人） 、楼板安装、灌缝（17人） 。
5、计算工期（N+M-1）t
6、绘制基础工程施工进度计划图。（见P76图2-27）
流水施工的应用实例
【案例解析】
（三） 屋面工程
1 、划分分项工程（即施工过程）
从列表中可知，主体可分为3个施工过程。分别为：水泥砂浆找平层、SBS防水层。
2、划分施工段
屋面工程考虑其整体性，不划分施工段，采用一次施工的方式进行施工。
3、计算各分项工程的工程量、劳动量。
（已知）见P74表2-4.
4、计算各分项工程流水节拍（定额计算法）
水泥砂浆找平层（14人）、 SBS防水层（13人） 。
5、计算工期
6、绘制基础工程施工进度计划图。（见P76图2-27）
找平层完工后，根据天气情况考虑5-10天时间养护。
流水施工的应用实例
【案例解析】
（四） 装饰工程
1 、划分分项工程（即外墙面砖（37人）
从列表中可知，主体可分为7个施工过程。分别为：天棚抹灰、内墙抹灰、铝合金门／窗安装、厨、厕瓷砖、厨、厕地面马赛克、楼地面铺贴地板砖、天棚、内墙刷涂料。
2、划分施工段
装饰工程每层1个施工段，共5个施工段，采用自上而下的施工顺序。
3、计算各分项工程的工程量、劳动量。
（已知）见P74表2-4.
4、计算各分项工程流水节拍（定额计算法）（按异节拍流水施工）
天棚抹灰（29人） 、内墙抹灰（41人） 、铝合金门／窗安装（37人） 、厨、厕瓷砖（43人） 、厨、厕地面马赛克（20人） 、楼地面铺贴地板砖（40人） 、天棚、内墙刷涂料（30人） 。
5、计算工期
6、绘制基础工程施工进度计划图。（见P76图2-27）
流水施工的应用实例
【案例解析】
（四） 装饰工程
其他：散水、台阶、压抹（12人）一段施工。
谢谢
Thank you

展开更多......

收起↑
