网络计划时间参数计算
单位工程施工组织设计
施工平面图绘制
将施工现场的垂直起重机械、材料仓库、加工厂、道路交通、临时房屋、临时水、电、动力管线等的合理布置，以图纸形式表现出来 。

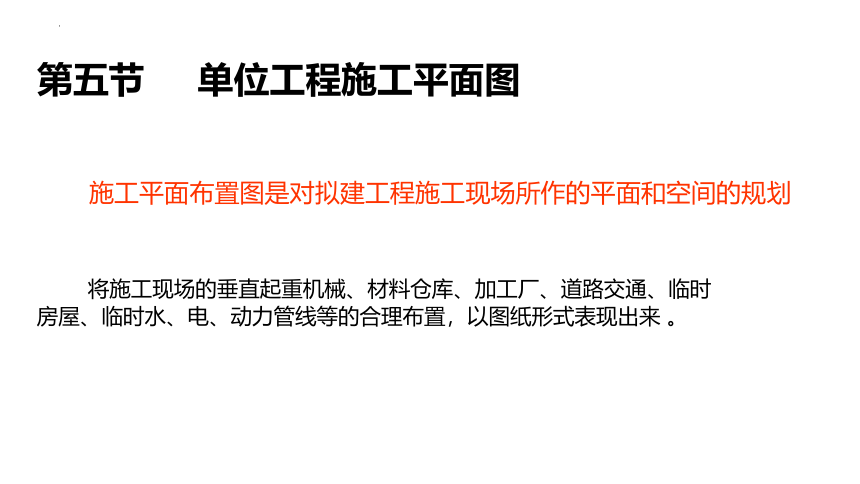

第五节 单位工程施工平面图
施工平面布置图是对拟建工程施工现场所作的平面和空间的规划

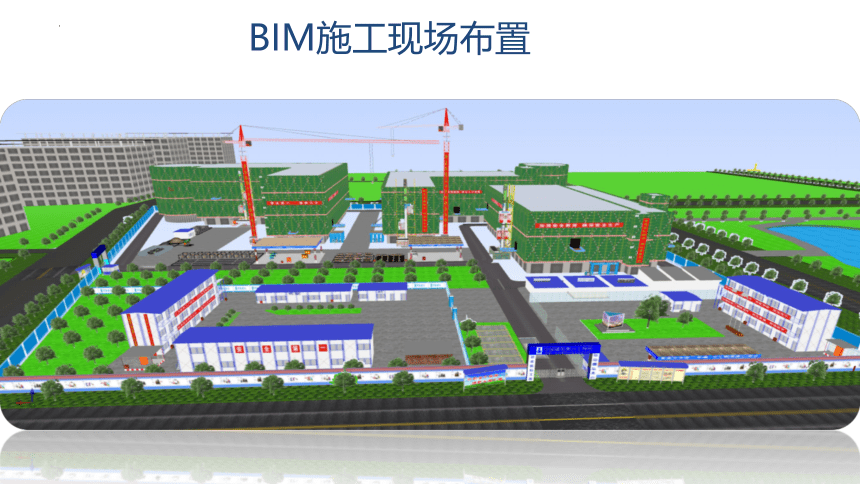

BIM施工现场布置

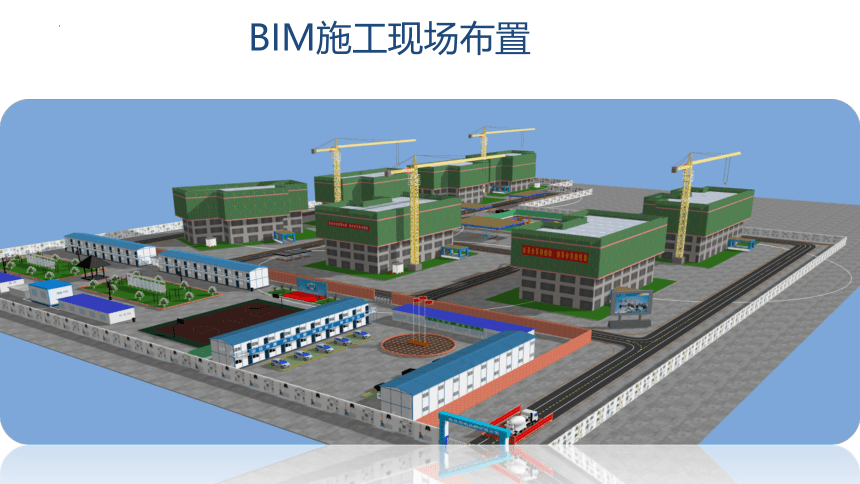

BIM施工现场布置

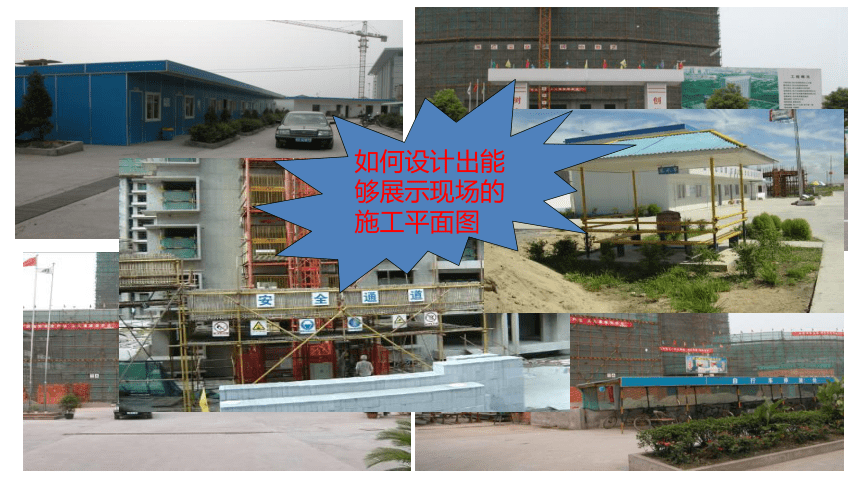

如何设计出能够展示现场的施工平面图

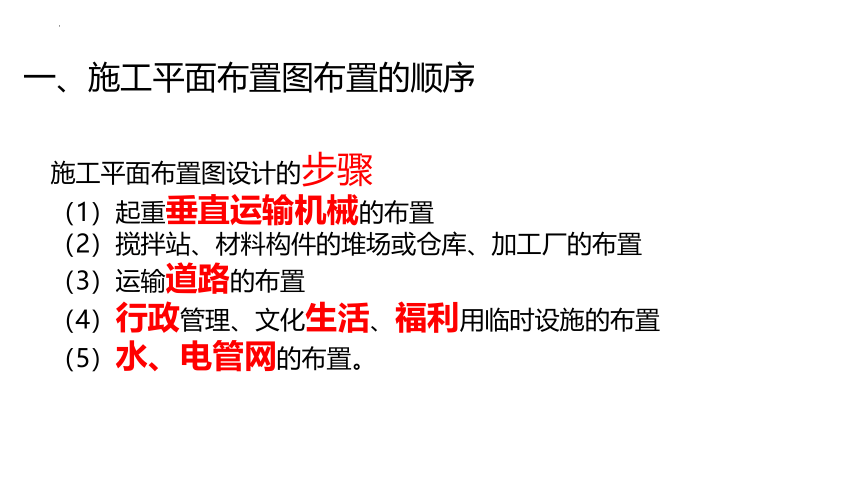

一、施工平面布置图布置的顺序
施工平面布置图设计的步骤
（1）起重垂直运输机械的布置
（2）搅拌站、材料构件的堆场或仓库、加工厂的布置
（3）运输道路的布置
（4）行政管理、文化生活、福利用临时设施的布置
（5）水、电管网的布置。

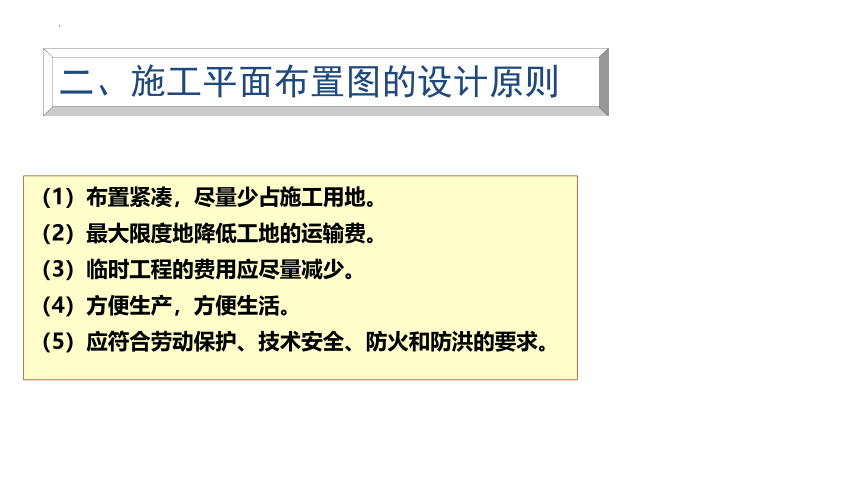

（1）布置紧凑，尽量少占施工用地。
（2）最大限度地降低工地的运输费。
（3）临时工程的费用应尽量减少。
（4）方便生产，方便生活。
（5）应符合劳动保护、技术安全、防火和防洪的要求。
二、施工平面布置图的设计原则
三、单位工程施工平面图设计内容
（1）单位工程施工区域范围内，将已建的和拟建的地上的、地下的建筑物及构筑物的平面尺寸、位置标注出来，并标注出河流、湖泊等的位置和尺寸以及指北针、风向玫瑰图等。

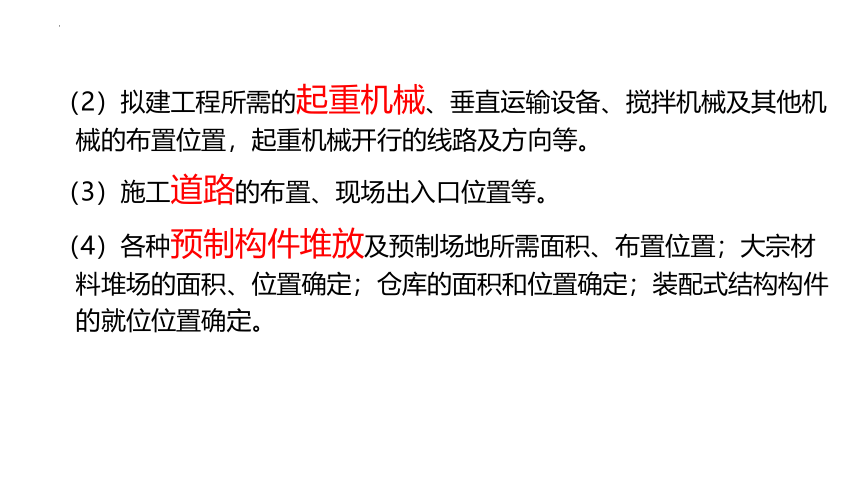

（2）拟建工程所需的起重机械、垂直运输设备、搅拌机械及其他机械的布置位置，起重机械开行的线路及方向等。
（3）施工道路的布置、现场出入口位置等。
（4）各种预制构件堆放及预制场地所需面积、布置位置；大宗材料堆场的面积、位置确定；仓库的面积和位置确定；装配式结构构件的就位位置确定。

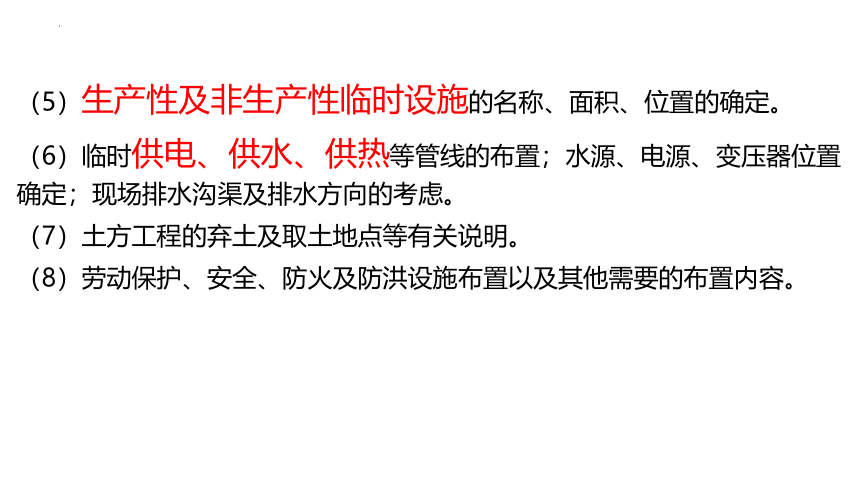

（5）生产性及非生产性临时设施的名称、面积、位置的确定。
（6）临时供电、供水、供热等管线的布置；水源、电源、变压器位置确定；现场排水沟渠及排水方向的考虑。
（7）土方工程的弃土及取土地点等有关说明。
（8）劳动保护、安全、防火及防洪设施布置以及其他需要的布置内容。

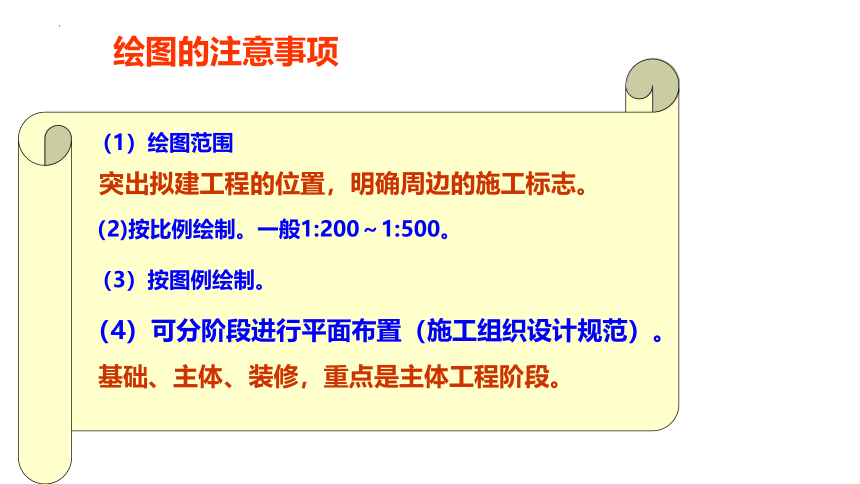

绘图的注意事项
（1）绘图范围
突出拟建工程的位置，明确周边的施工标志。
（2)按比例绘制。一般1:200～1:500。
（3）按图例绘制。
（4）可分阶段进行平面布置（施工组织设计规范）。
基础、主体、装修，重点是主体工程阶段。
三、单位工程施工平面设计步骤
1、确定起重机械的位置
起重机选择“三要素”：起重量、起重高度、回转半径
R
B
死角
2、确定搅拌站、仓库和材料、构件堆场以及工厂的位置
3、运输道路的布置
1）运输道路的作用：消防和运输
2）道路的路宽：单行道3.5米.双行道6米
3）道路尽可能布置成环状或在路的尽端设回车道
4、临时设施的布置
施工现场的临时设施可分为生产性与非生产性两大类。
5、布置水电管网

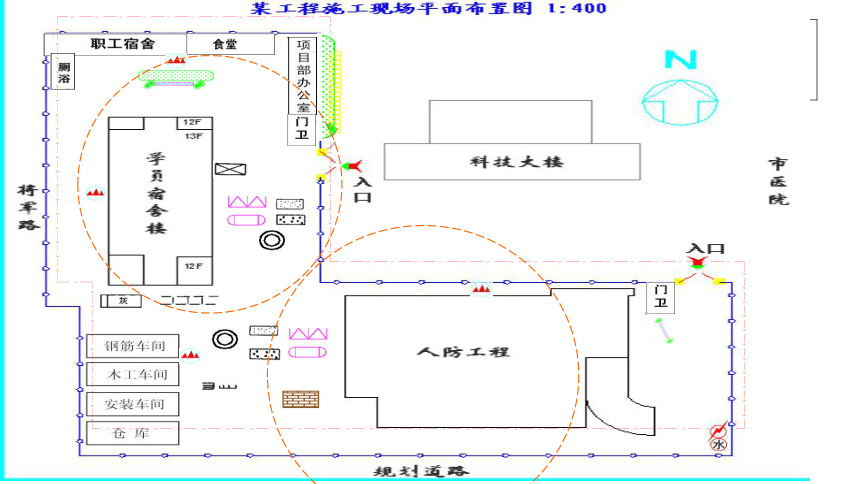

案例
建筑工程系
食堂
绿色施工
宿舍
19
办公
20
布置水电管网
1．施工水网
（1）管线的布置
要求：
1)宜枝状布置，长度最短，通到各主要用水点
2)宜暗埋，在使用点引出，并设置龙头及阀门
3)管线不得妨碍在建或拟建工程，转弯宜为直角
（2）消火栓
1)应与主管相连，管径不小于100mm ；
2)消火栓间距不大于120m ,每5000m2现场不少于一个；
3)消火栓距房屋5～25m，距路边不大于2m，最好在转弯处;
4)周围3m之内不能有任何堆物,并设置明显标志。
（3）水泵的选择
高层施工，应在地面设蓄水池和高压水泵（按管径和排水扬程选择），各层设消火栓。
（4）地面水和地下水的排除
2、施工供电布置
1) 线路宜布置在围墙边或路边，架空设置时电杆间距25~35m，高度为4~6m，距建筑物或脚手架不小于4m，距塔吊所吊物体的边缘不小于2m。
2) 不能满足上述要求或在塔吊控制范围内，宜埋设电缆，深度不小于0.6m，电缆上下均需铺50mm厚细砂，并覆盖砖等硬质保护层后再覆土，穿越道路或引出处须加设防护套管。
3) 各用电器应单独设置开关箱。开关箱距用电器不得超过3m，距分配电箱不超过30m。
4)变压器：现场边缘高压线接入处，远离交通要道口，四周铁丝网围住。
在整个施工过程中，工地上的实际布置情况是随时变动着的。为此，对于大型建筑工程，施工期限较长或建筑工地较为狭窄的工程，就需要按施工阶段来布置几张施工平面图，以便能把不同施工阶段内工地上的合理布置情况反映出来。
某高层建筑结构施工阶段总平面图
1－井架；2－卷扬机；3－临时垃圾道；4－分配电箱
5－配电室；6－水源；7－消火栓；8－消防器材
某工程装饰装修阶段施工平面图示例
砂堆
木板
木工棚
瓷砖库
浸砖池
选砖棚
宿舍
宿舍
食堂
水泥
白灰
搅拌
搅拌
石子
脚手架料
厕所
石材
陶粒砌块
装饰材料库
门卫
办公
办公
办公
会议
水电材料库
水电加工
机械库
工具库
涂料库
宿舍
垃圾
3
1
2
2
1
拟 装 工 程
4
5
6
7
市 政 道 路
8
S
W
S
S
S
S
S
W
W
W
W
W
措施与技术经济指标
一、各项技术与组织措施
（一）保证质量措施
关键是对本类工程经常发生的质量通病制定防治措施，并建立质量保证体系。主要应考虑以下内容：
1、有关建筑材料的质量标准、检验制度、保管方法和使用要求；
2、主要工种工程的技术要求、质量标准和检验评定方法；
3、对可能出现的技术问题或质量通病的改进办法和防范措施；
4、新工艺、新材料、新技术和新结构以及特殊、复杂、关键部位的专门质量措施等。
（二）安全施工措施
根据安全操作规程和安全技术规范，对施工中可能发生安全问题的环节进行预测，从而提出预防措施。主要包括：
1、高空作业、立体交叉作业的防护和保护措施；
2、施工机械、设备、脚手、上人电梯的稳定和安全措施；
3、防火、防爆措施；
4、安全用电和机电设备的保护措施；
5、防止中毒的措施；
6、预防自然灾害（防雷击、防台风、防洪水、防地震、防暑、防冻、防寒、防滑等）的措施。
7、新技术、新材料、新结构、新工艺及特殊工程的专门安全措施等。
（三）降低成本措施
在不影响工程质量、易于实施且能保证安全的前提下，提出：
1、节约劳动力、材料的措施
2、节约机械设备费、工具费、临时设施费、间接费和其它资金的措施；
3、计算出经济效果和指标。
制定措施时，要正确处理降低成本与提高质量、缩短工期三者的关系，以取得较好的综合效益。
如：提高施工的机械化程度，改善机械的利用情况；采用新机械、新工具、新工艺、新材料和同效价廉的代用材料；采用先进的施工组织方法；改善劳动组织以提高生产率；减少材料运输距离和储运损耗等。
（四）季节性施工措施
有冬雨季施工时应制定本项措施，以保证工程的施工质量、安全、工期和节约。
1、雨期施工：要根据当地的雨量、雨期及雨期施工的工程部位和特点制定措施。要在防淋、防潮、防泡、防淹、防质量安全事故、防拖延工期等方面，分别采用遮盖、疏导、堵挡、排水、防雷、合理储存、改变施工顺序、避雨施工、加固防陷等措施。
2、冬期施工：要根据当地的气温、降雪量、工程部位、施工内容及施工单位的条件，按有关规范及《冬期施工手册》等有关资料，制定保温、防冻、改善操作环境、保证质量、控制工期、安全施工、减少浪费的有效措施。
（五）防止环境污染的措施
1、防止废水污染的措施（搅拌机冲洗废水、磨石废水、油漆废液等）；
2、防止废气污染的措施（熬制沥青胶、熟化石灰、某些涂料的喷刷等）；
3、防止垃圾、粉尘污染的措施（土方与垃圾的运输、散装水泥与白灰的装卸和存放等）；
4、防止燥声污染的措施（搅拌与振捣混凝土、锯割材料、打桩等）。
二、技术经济指标
1．总工期―反映组织能力与生产力水平
与定额规定工期、同类工程工期比较。
2．单方用工―反映企业的生产效率及管理水平
总用工数 / 建筑面积
3．质量优良品率―施工组织设计中确定的控制的目标
4．主要材料节约指标―施工组织设计中确定的控制的目标
主要材料节约量＝预算用量－施工组织设计计划用量；
主要材料节约率＝主要材料计划节约额/ 主要材料预算金额。
5．大型机械耗用台班数及费用―反映机械化程度和机械利用率
单方耗用大型机械台班数＝耗用总台班数（台班） / 建筑面积（m2）；
单方大型机械费用＝计划大型机械费用（元）/ 建筑面积（m2）。
6．降低成本指标―施工组织设计中确定的控制的目标
降低成本额＝预算成本－施工组织设计计划成本
降低成本率＝降低成本额（元）/ 预算成本(元)
业精于勤，荒于嬉；
行成于思，毁于随。
