惜时如金 知行合一
组织施工三种方式
01
依次施工
02
平行施工
03
流水施工
组织施工的三种基本方式

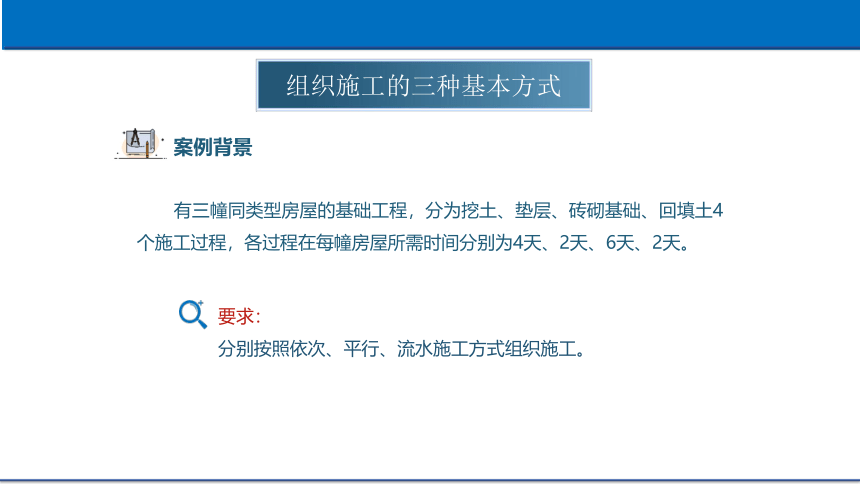

案例背景
有三幢同类型房屋的基础工程，分为挖土、垫层、砖砌基础、回填土4个施工过程，各过程在每幢房屋所需时间分别为4天、2天、6天、2天。
要求：
分别按照依次、平行、流水施工方式组织施工。
依次施工
01
组织施工的三种基本方式

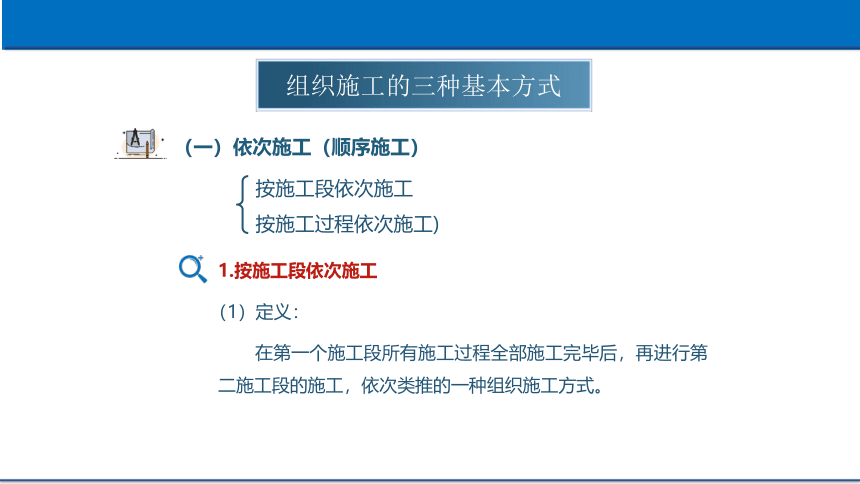

（一）依次施工（顺序施工）
1.按施工段依次施工
按施工段依次施工
按施工过程依次施工)
（1）定义：
在第一个施工段所有施工过程全部施工完毕后，再进行第二施工段的施工，依次类推的一种组织施工方式。

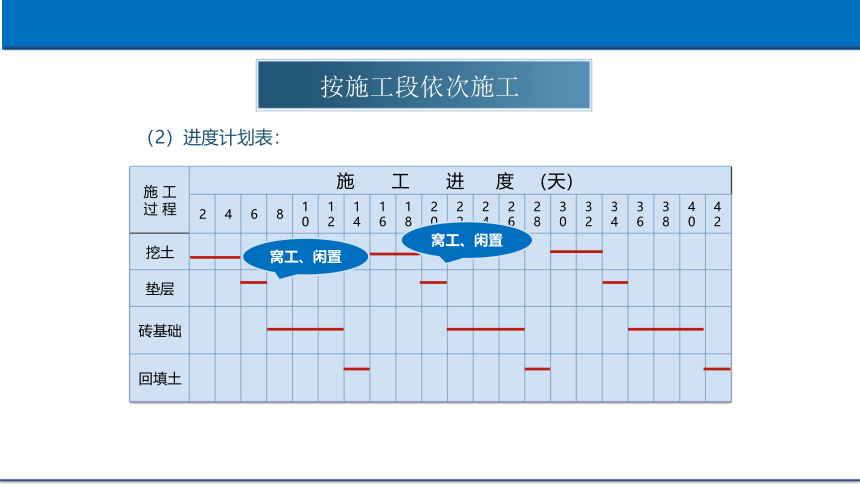

按施工段依次施工
（2）进度计划表：
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
挖土
垫层
砖基础
回填土
窝工、闲置
窝工、闲置
按施工段依次施工

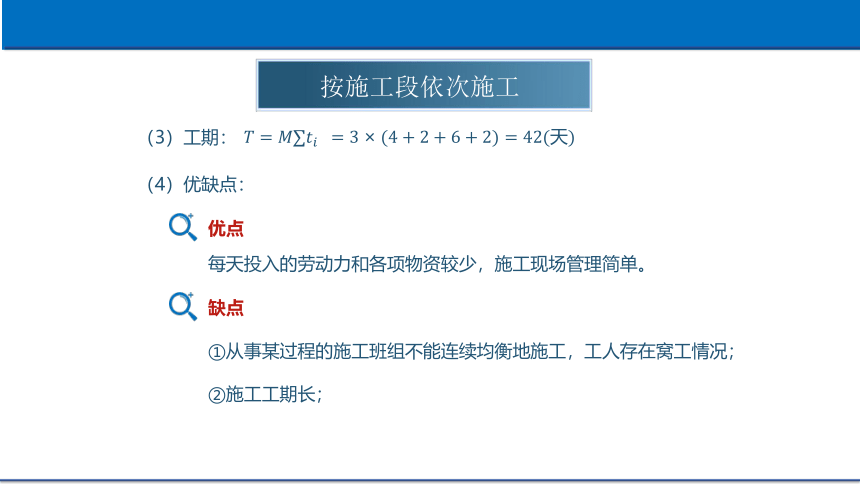

（3）工期：
（4）优缺点：
优点
每天投入的劳动力和各项物资较少，施工现场管理简单。
缺点
①从事某过程的施工班组不能连续均衡地施工，工人存在窝工情况；
②施工工期长；
组织施工的三种基本方式
（一）依次施工（顺序施工）

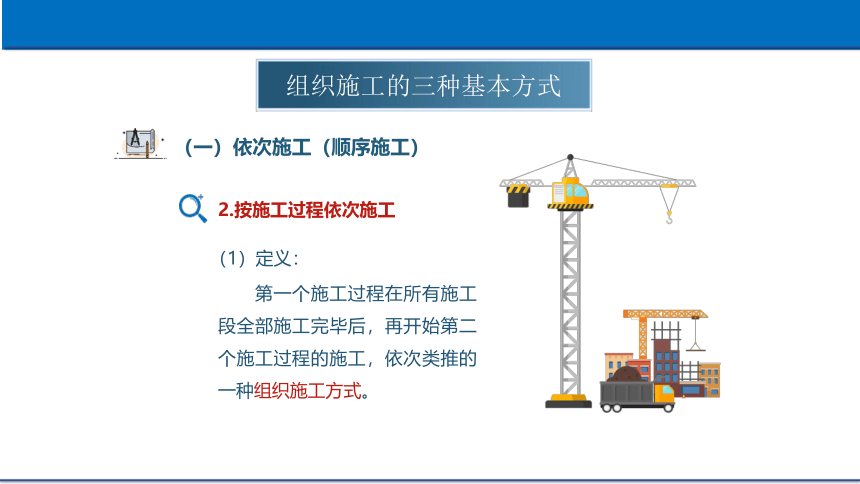

2.按施工过程依次施工
（1）定义：
第一个施工过程在所有施工段全部施工完毕后，再开始第二个施工过程的施工，依次类推的一种组织施工方式。

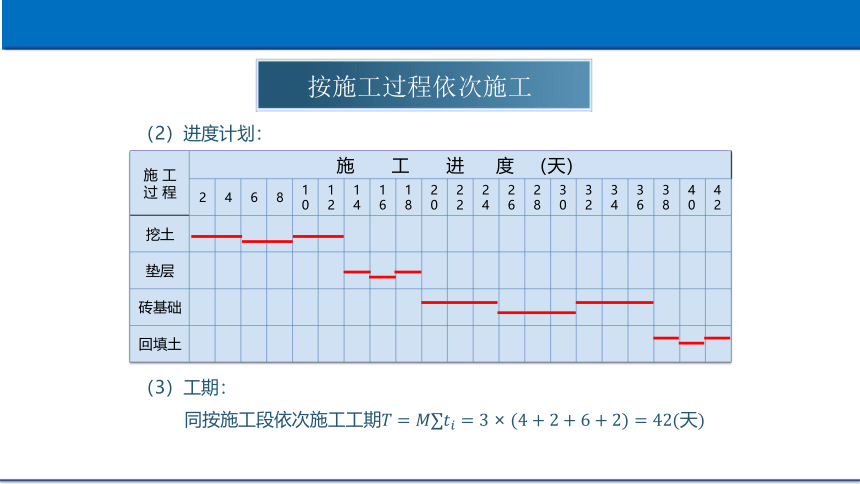

按施工过程依次施工
（2）进度计划：
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
挖土
垫层
砖基础
回填土
（3）工期：
同按施工段依次施工工期
组织施工的三种基本方式
按过程依次施工的特点：
优点
每天投入的劳动力和各项物资较少，施工现场管理简单。
各施工班组都能连续均衡地施工，工人不存在窝工情况 。
缺点
①工作面不能充分利用，无法为后续工作及时提供工作面；
②施工工期长；
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
挖土
垫层
砖基础
回填土
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
挖土
垫层
砖基础
回填土
按施工过程依次施工
定义、工期、优点、缺点
按施工段依次施工
适用范围：
适用于规模较小，工作面有限的小型工程。
平行施工
02
组织施工的三种基本方式
1.定义：
各施工过程在各个施工段同时开工，同时完工的一种组织方式。
2.绘制进度：
施 工 过 程 施工进度（天）
2 4 6 8 10 12 14
挖土
垫层
基础
回填土
3.工期：
（二）平行施工
组织施工的三种基本方式
4.平行施工的特点
缺点：
①施工班组及现场资源成倍增加，造成组织安排和施工现场管理困难，施工管理费增加。
②施工班组仅在一个段上施工，工程结束后，若无其它工程，则可能出现窝工。
（二）平行施工
组织施工的三种基本方式
4.平行施工的特点
优点：
最充分地利用工作面，工期最短。
适用范围：
适用于工期要求紧，大规模、同类型的建筑群的工程施工。
（二）平行施工
流水施工
03
组织施工的三种基本方式
结合平行施工和依次施工优点的基础上，产生的一种广泛应用的比较理想的组织施工方式。
（三）流水施工
组织施工的三种基本方式
1.定义：
流水施工是指所有施工过程按一定的时间间隔依次投入施工，各个施工过程陆续开工、陆续竣工，使同一施工过程的施工班组保持连续、均衡地施工，不同施工过程尽可能平行搭接施工的组织方式。
（三）流水施工
组织施工的三种基本方式
2.进度计划：
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36
挖土
垫层
基础
回填土
（三）流水施工
组织施工的三种基本方式
施工过程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
挖土
垫层
基础
回填土
K1,2
K2,3
K3,4
TN
相邻施工过程开始投入施工的时间间隔-----流水步距（ ）
3.工期：
最后一个施工过程在所有施工段上完成任务所需时间
（三）流水施工
组织施工的三种基本方式
4.流水施工的特点
①各施工过程的施工班组尽可能连续均衡施工；
②能够最大限度充分利用工作面；
③既有利于机械设备充分利用，又有利于物资资源均衡利用，便于管理；
④工期较为合理
5.适用范围：广泛运用于各种工程施工。
（三）流水施工
施工过程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
挖土
垫层
基础
回填土
施 工 过 程 施 工 进 度 （天）
2 4 6 8 10 12 14 16 18 20 22 24 26
挖土
垫层
基础
回填土
6.流水施工概念引申：
工期要求紧张情况下，可以在主导工序连续情况下，间断某些次要工序达到缩短工期的目的。
垫层次要工序间断，导致缩短4天工期。
判断
1
组织流水施工，所有过程必须连续均衡施工（×）
判断
2
组织流水施工，主导过程必须连续均衡施工（√）
组织施工的三种基本方式
小 结
平行施工
流水施工
按施工段
依次施工
按施工过程
依次施工
组织流水施工
的要点条件
依次施工
组织施工的方式
