(共41张PPT)
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

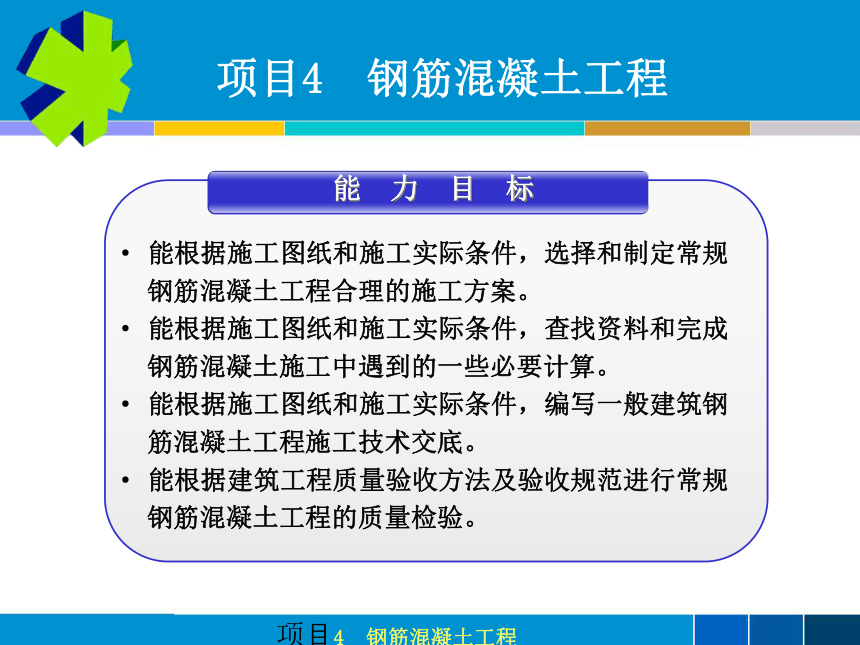

能 力 目 标
能根据施工图纸和施工实际条件,选择和制定常规
钢筋混凝土工程合理的施工方案。
能根据施工图纸和施工实际条件,查找资料和完成
钢筋混凝土施工中遇到的一些必要计算。
能根据施工图纸和施工实际条件,编写一般建筑钢
筋混凝土工程施工技术交底。
能根据建筑工程质量验收方法及验收规范进行常规
钢筋混凝土工程的质量检验。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程
知 识 目 标
掌握一般建筑钢筋混凝土工程的常规施工方法及
包含的原理。
掌握一般建筑钢筋混凝土工程施工中遇到的一些
必要计算的方法。
熟悉一般建筑钢筋混凝土工程施工中容易出现的
常见质量、安全问题及质量、安全验收规范。
熟悉一般建筑钢筋混凝土工程施工安装顺序及所
需配备的设施和设备。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

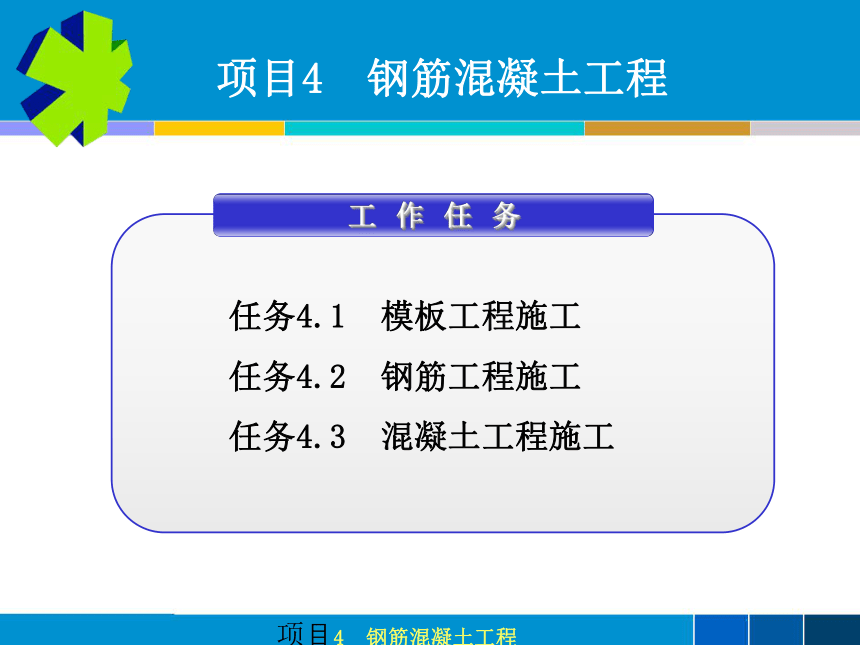

工 作 任 务
任务4.1 模板工程施工
任务4.2 钢筋工程施工
任务4.3 混凝土工程施工
项目4 钢筋混凝土工程

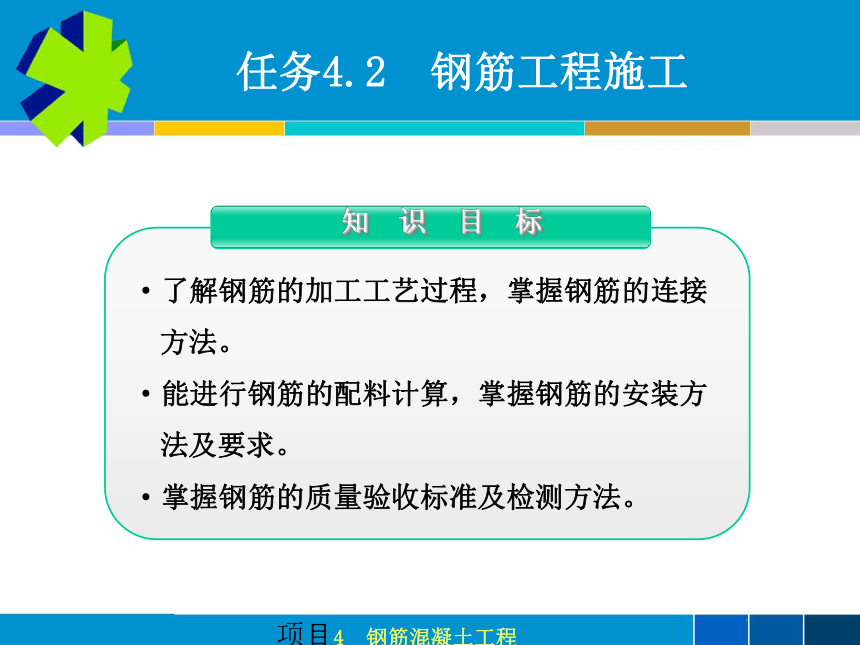

任务4.2 钢筋工程施工
知 识 目 标
了解钢筋的加工工艺过程,掌握钢筋的连接
方法。
能进行钢筋的配料计算,掌握钢筋的安装方
法及要求。
掌握钢筋的质量验收标准及检测方法。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工

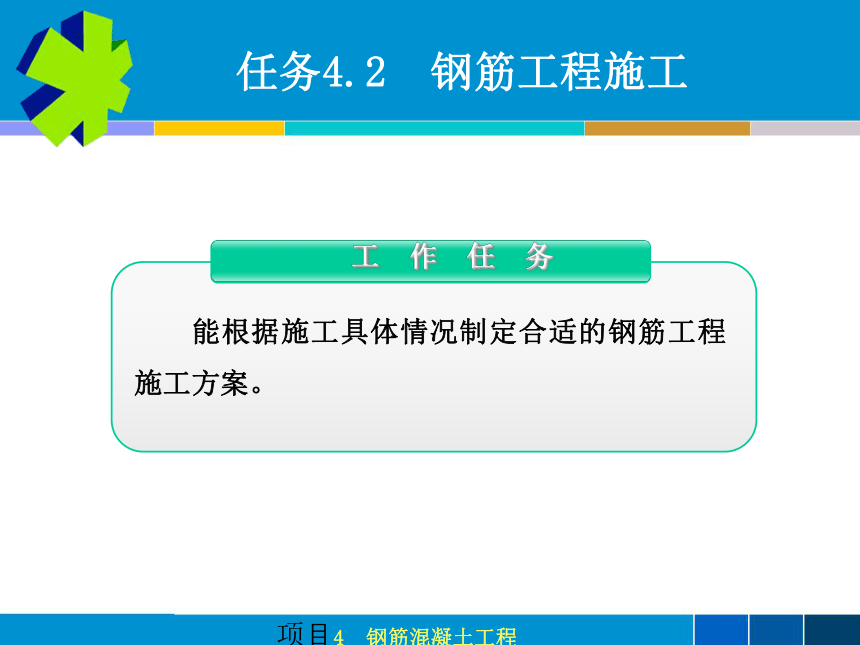

工 作 任 务
能根据施工具体情况制定合适的钢筋工程施工方案。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工

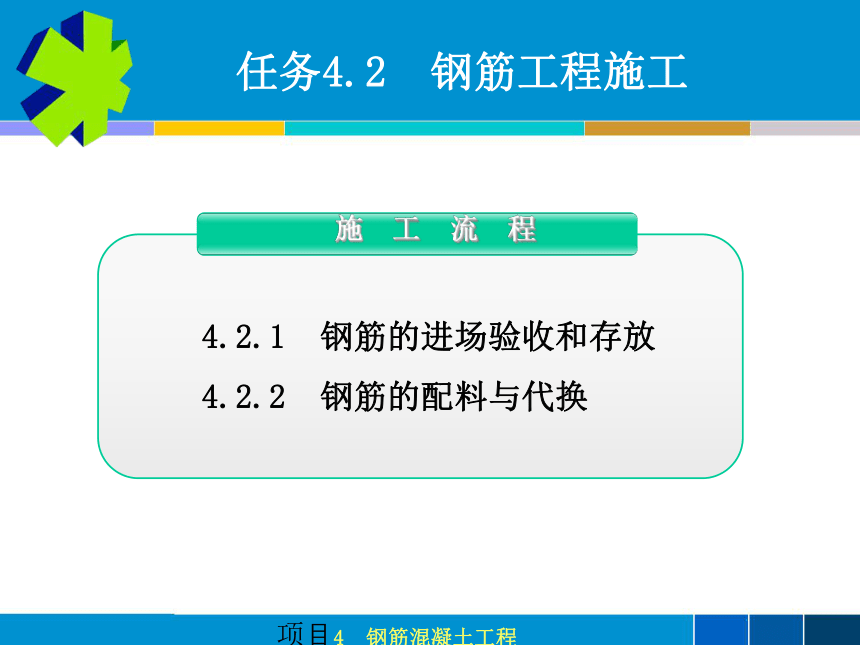

施 工 流 程
4.2.1 钢筋的进场验收和存放
4.2.2 钢筋的配料与代换
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工

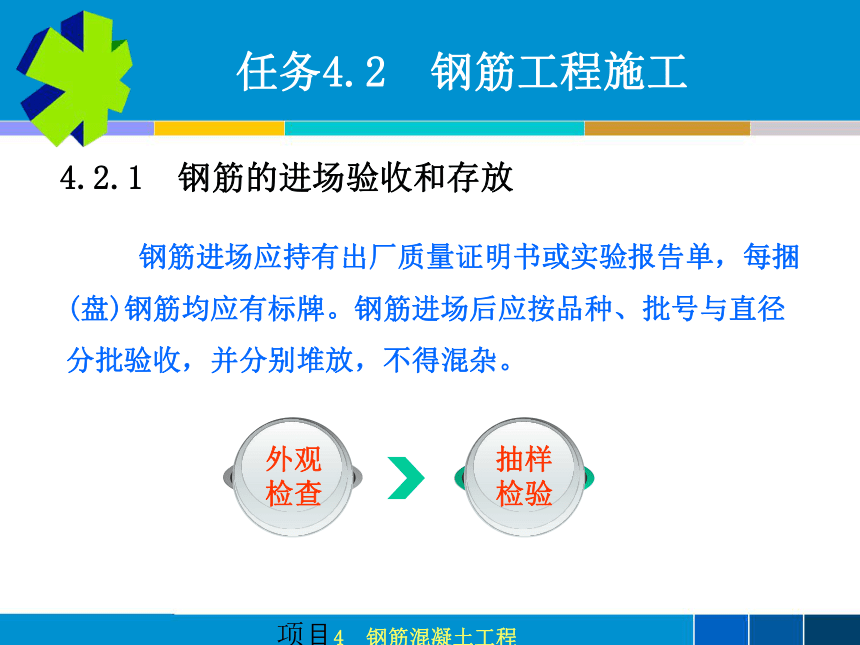

4.2.1 钢筋的进场验收和存放
钢筋进场应持有出厂质量证明书或实验报告单,每捆(盘)钢筋均应有标牌。钢筋进场后应按品种、批号与直径分批验收,并分别堆放,不得混杂。
外观
检查
抽样
检验
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工

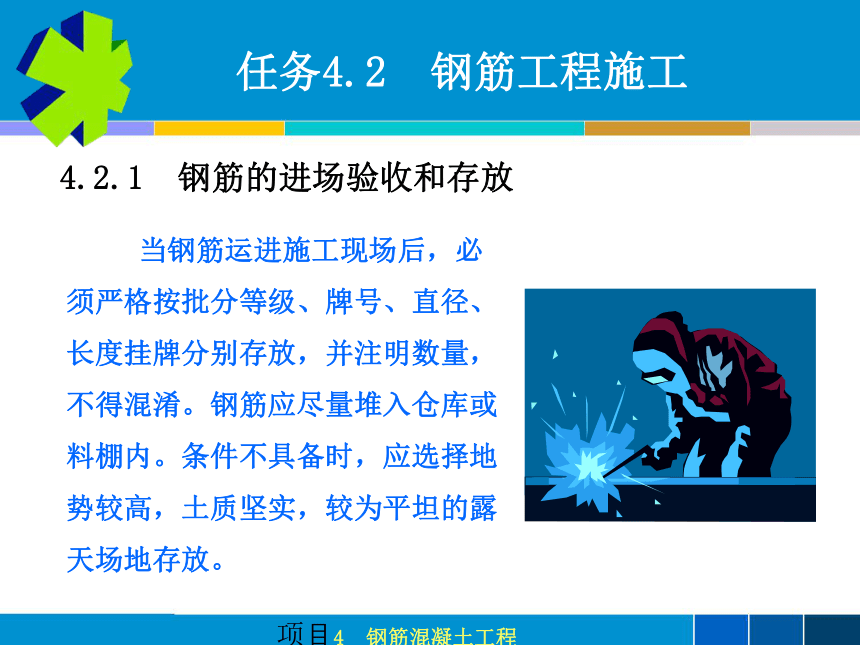

4.2.1 钢筋的进场验收和存放
当钢筋运进施工现场后,必须严格按批分等级、牌号、直径、长度挂牌分别存放,并注明数量,不得混淆。钢筋应尽量堆入仓库或料棚内。条件不具备时,应选择地势较高,土质坚实,较为平坦的露天场地存放。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工

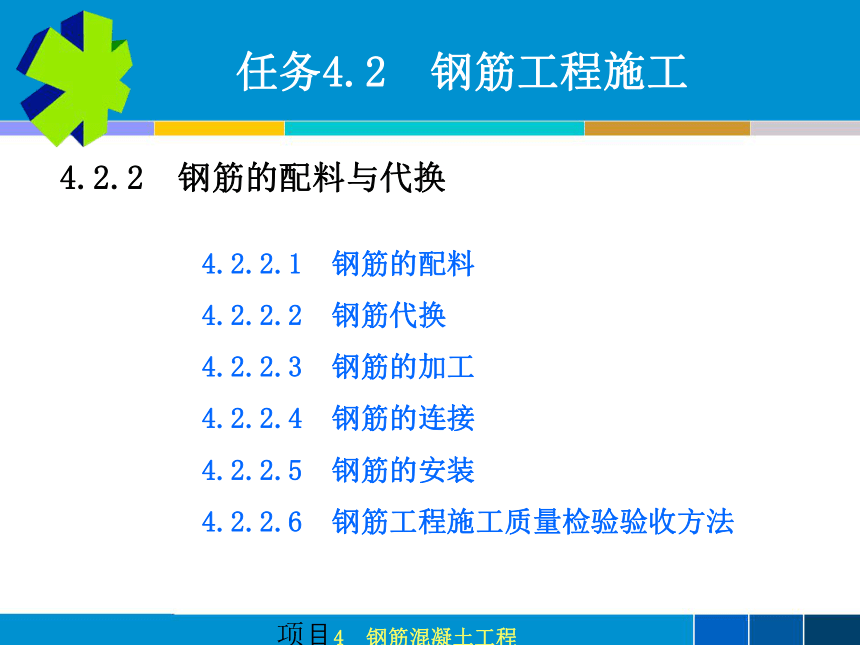

4.2.2 钢筋的配料与代换
4.2.2.1 钢筋的配料
4.2.2.2 钢筋代换
4.2.2.3 钢筋的加工
4.2.2.4 钢筋的连接
4.2.2.5 钢筋的安装
4.2.2.6 钢筋工程施工质量检验验收方法
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料

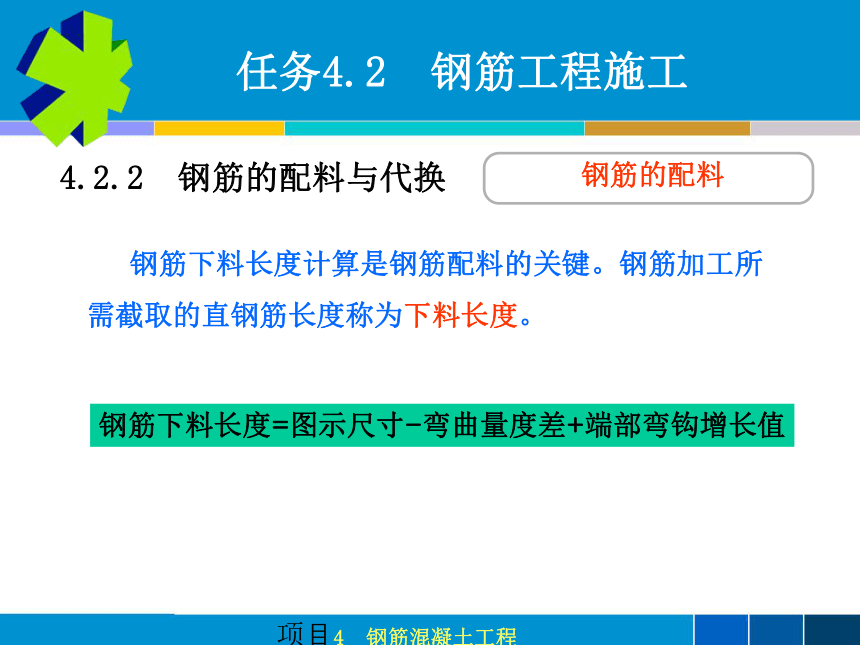

钢筋下料长度计算是钢筋配料的关键。钢筋加工所需截取的直钢筋长度称为下料长度。
钢筋下料长度=图示尺寸-弯曲量度差+端部弯钩增长值
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料

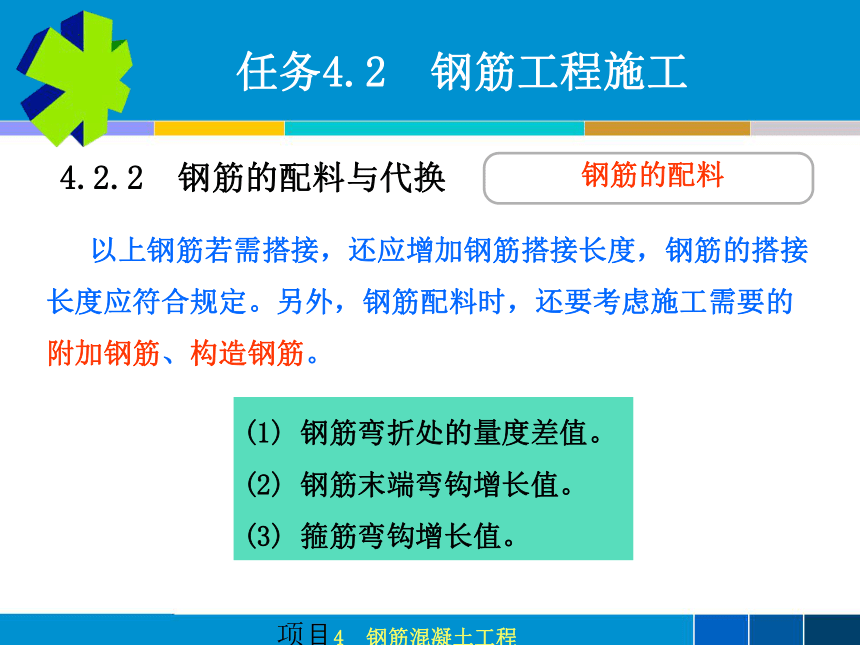

以上钢筋若需搭接,还应增加钢筋搭接长度,钢筋的搭接长度应符合规定。另外,钢筋配料时,还要考虑施工需要的附加钢筋、构造钢筋。
(1) 钢筋弯折处的量度差值。
(2) 钢筋末端弯钩增长值。
(3) 箍筋弯钩增长值。
项目4 钢筋混凝土工程

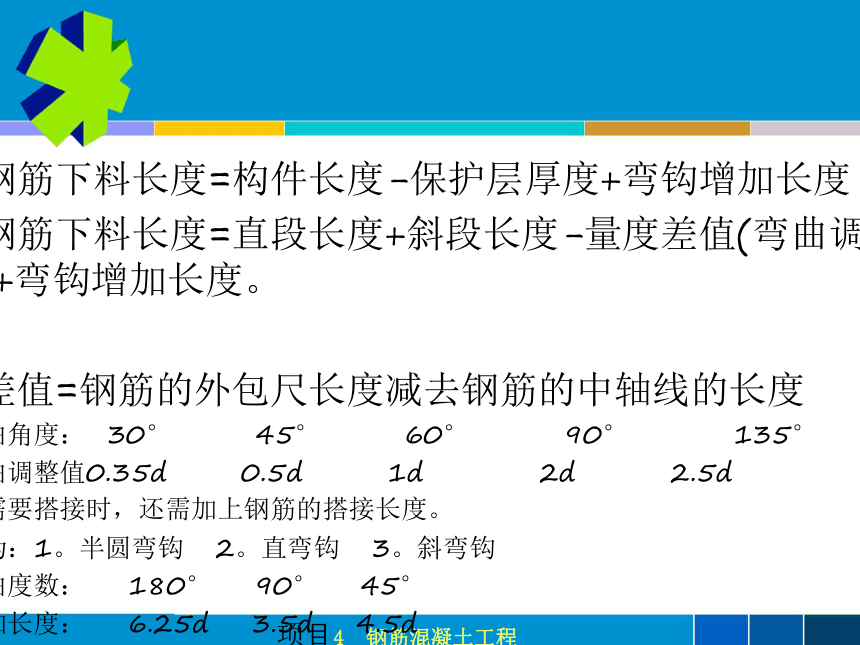

直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度
弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。
注意:
度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度
钢筋弯曲角度: 30° 45° 60° 90° 135°
钢筋弯曲调整值0.35d 0.5d 1d 2d 2.5d
若钢筋需要搭接时,还需加上钢筋的搭接长度。
弯钩分为:1。半圆弯钩 2。直弯钩 3。斜弯钩
弯钩弯曲度数: 180° 90° 45°
弯钩增加长度: 6.25d 3.5d 4.5d
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
图4-17 箍筋示意图
(a) 135°/135°;(b) 90°/180°;(c) 90°/90°
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
对于一般结构,为便于计算箍筋下料长度,可采用箍筋调整值的方法计算,调整值即为弯钩增长值和弯曲量度差值之差,见表4-10。计算公式如下
箍筋下料长度=箍筋外包尺寸(外周长)或内皮尺寸(内周长)+箍筋调整值
对于有抗震要求的结构,其箍筋的下料长度可用下式计算
下料长度=外包尺寸+箍筋调整值+7d×2
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
【例4-1】 某建筑物共有L-1梁5根,梁的配筋如图4-18所示,梁混凝土保护层厚度取25mm,试编制该梁的钢筋配料单。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
图4-18 L-1梁配筋图
项目4 钢筋混凝土工程
解:
(1) ①号钢筋是2根 18的受拉钢筋。
钢筋下料长度=6 000-2×25+2×6.25×18=6 175mm
(2) ②号钢筋是2根 10的架立钢筋。
钢筋下料长度=6 000-2×25+2×6.25×10=6 075mm
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
(3) ③号钢筋是1根 18的弯起钢筋。
端部平直段长为
400-25=375mm
斜段长=(梁高-2×保护层)×1.41
=(450-2×25)×1.41
=400×1.41=564mm
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
中间直线段长为
6 000-2×400-2×(450-2×25)=4 400mm
下料长度=外包尺寸+端部弯钩-量度差值
=2×(375+564)+4 400+2×6.25×18-4×0.5×18
=1 878+4 400+225-36=6 467mm
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
(4) ④号钢筋是另1根 18的弯起钢筋,计算方法同③
号钢筋。
下料长度=(875+564)×2+3 400+189=6 467mm
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
(5) ⑤号钢筋是 6的箍筋。
下料长度=(412+162)×2+50=1 198mm
箍筋的个数可用下式计算
(6 000-2×25)/200+1≈31个箍筋
根据上述计算,列出钢筋配料单,见表4-11。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的配料
表4-11 钢筋配料单
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
等强度代换
等面积代换
钢筋代换原则
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
等强度代换
当构件按强度控制时,可按强度相等的原则代换,称“等强度代换”
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
【例4-2】 某梁设计主筋为3根直径为20mm的HRB335级钢筋(fy1=335N/mm2),今现场无该级别钢筋,拟用直径为24mm的HPB235级钢筋(fy2=235N/mm2)代换,试计算需几根钢筋?
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
解:因钢筋的级别不同,所以应按强度相等的原则进行代
换。

取3根,即代换后该梁的主筋为3根24的钢筋。
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
等面积代换
当构件按最小配筋率配筋时,可按钢筋面积相等的原则进行代换,称为“等面积代换”,即
项目4 钢筋混凝土工程
【例4-3】 某墙体设计配筋为 12@200,施工现场现无此筋,拟用 10的钢筋代换,试计算代换后每米几根?
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
项目4 钢筋混凝土工程
解:因钢筋的级别相同,所以可按面积相等的原则进行代
换。代换前墙体每米设计配筋的根数
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
取n2=8根,即代换后墙体配筋为每米8根 10的钢筋。
项目4 钢筋混凝土工程
当构件受裂缝宽度或抗裂性要求控制时,代换后应进行裂缝或抗裂性验算。代换后,还应满足构造方面的要求(如钢筋间距、最小直径、最少根数、锚固长度和对称性等)及设计中提出的其他要求。
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋代换
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的加工
切断
弯曲
调直
除锈
钢筋的加工
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
绑扎连接
焊接连接
机械连接
埋弧压力焊
电弧焊
气压焊
Click to add Title
Click to add Title
钢筋挤压
锥螺纹套筒
钢筋直螺纹套筒
接头连接方法
钢筋的连接
电阻点焊
电渣压力焊
闪光对焊
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-20 钢筋绑扎搭接接头
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-21 钢筋闪光对焊原理
1—焊接的钢筋;
2—固定电极;
3—可动电极;
4—基座;5—变压器;6—平动顶压机构;
7—固定支座;
8—滑动机构
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-22 电弧焊接头形式
搭接焊
帮条焊
(c) 坡口焊
(d) 熔槽帮条焊
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-23 钢筋电渣焊示意图
1、2—钢筋;3—固定夹具;4—活动夹具;5—焊剂盒;6—导电剂;7—焊药;
8—滑动架;9—操作手柄;
10—支架;11—固定架
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
(a) 竖向焊接
图4-24 气压焊设备
1—压接器;2—顶压油缸;3—加热器;4—钢筋;
5—加压器(手动);
6—氧气;7—乙炔
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-25 钢筋径向挤压连接原理图
1—钢套管;2—连接钢筋
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
图4-26 钢筋锥螺纹套筒连接
1—已连接的钢筋;2—锥螺纹套筒;3—待连接的钢筋
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的连接
1—已连接的钢筋;2—直螺纹套筒;3—正在拧入的钢筋
图4-27 钢筋直螺纹套筒连接
项目4 钢筋混凝土工程
任务4.2 钢筋工程施工
4.2.2 钢筋的配料与代换
钢筋的安装
现场绑扎
植筋施工
钢筋网与钢筋骨架的安装
钢筋的安装
