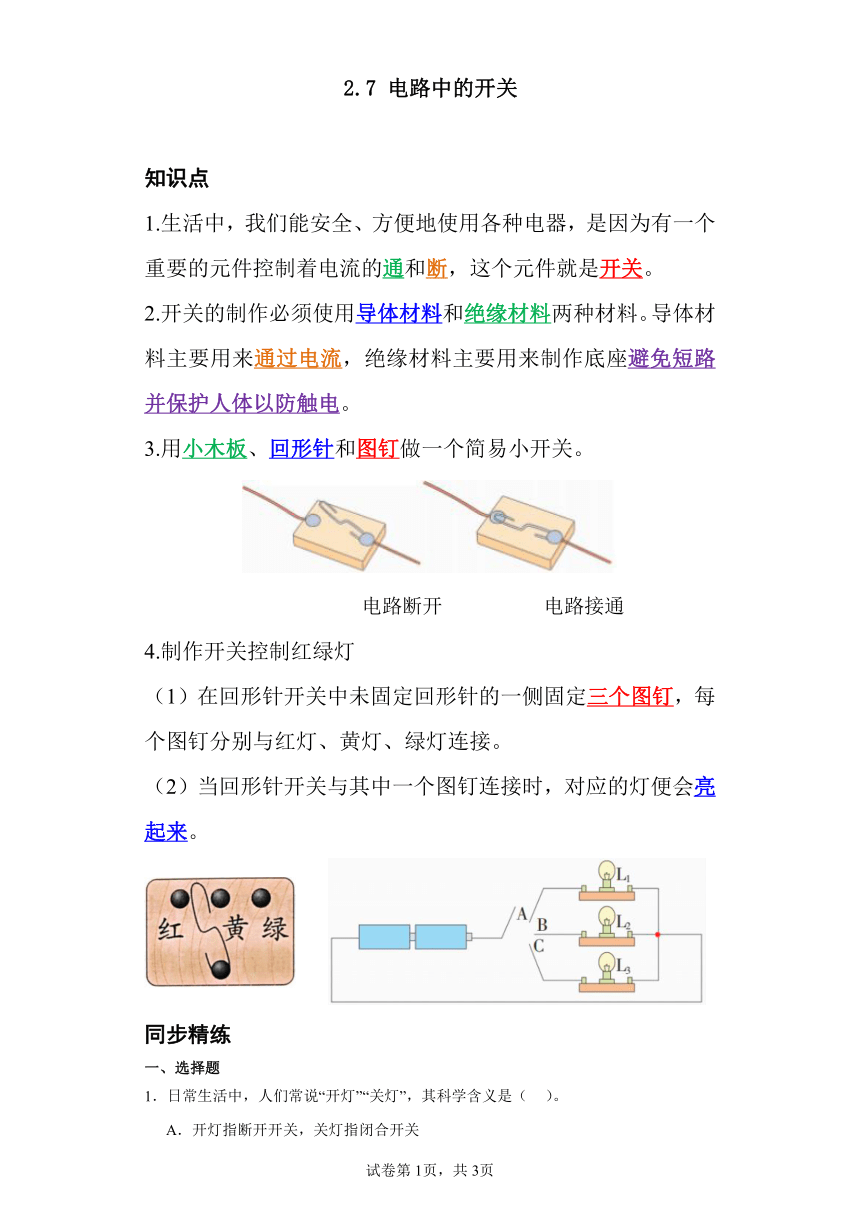

2.7 电路中的开关
知识点
1.生活中，我们能安全、方便地使用各种电器，是因为有一个重要的元件控制着电流的通和断，这个元件就是开关。
2.开关的制作必须使用导体材料和绝缘材料两种材料。导体材料主要用来通过电流，绝缘材料主要用来制作底座避免短路并保护人体以防触电。
3.用小木板、回形针和图钉做一个简易小开关。
电路断开 电路接通
4.制作开关控制红绿灯
（1）在回形针开关中未固定回形针的一侧固定三个图钉，每个图钉分别与红灯、黄灯、绿灯连接。
（2）当回形针开关与其中一个图钉连接时，对应的灯便会亮起来。
同步精练
一、选择题
1．日常生活中，人们常说“开灯”“关灯”，其科学含义是（ ）。

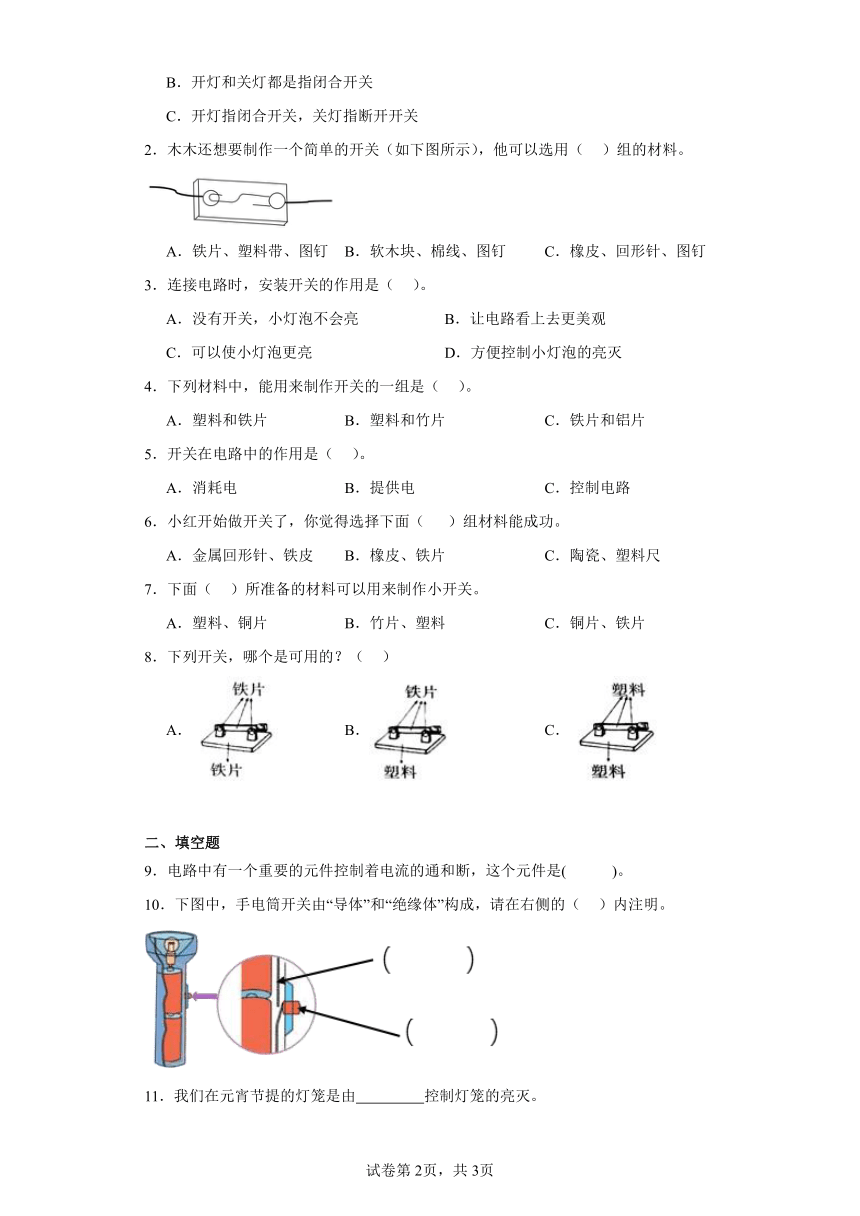

A．开灯指断开开关，关灯指闭合开关
B．开灯和关灯都是指闭合开关
C．开灯指闭合开关，关灯指断开开关
2．木木还想要制作一个简单的开关（如下图所示），他可以选用（ ）组的材料。
A．铁片、塑料带、图钉 B．软木块、棉线、图钉 C．橡皮、回形针、图钉
3．连接电路时，安装开关的作用是（ ）。
A．没有开关，小灯泡不会亮 B．让电路看上去更美观
C．可以使小灯泡更亮 D．方便控制小灯泡的亮灭
4．下列材料中，能用来制作开关的一组是（ ）。
A．塑料和铁片 B．塑料和竹片 C．铁片和铝片
5．开关在电路中的作用是（ ）。
A．消耗电 B．提供电 C．控制电路
6．小红开始做开关了，你觉得选择下面（ ）组材料能成功。
A．金属回形针、铁皮 B．橡皮、铁片 C．陶瓷、塑料尺
7．下面（ ）所准备的材料可以用来制作小开关。
A．塑料、铜片 B．竹片、塑料 C．铜片、铁片
8．下列开关，哪个是可用的？（ ）
A． B． C．
二、填空题
9．电路中有一个重要的元件控制着电流的通和断，这个元件是( )。
10．下图中，手电筒开关由“导体”和“绝缘体”构成，请在右侧的（ ）内注明。
11．我们在元宵节提的灯笼是由 控制灯笼的亮灭。

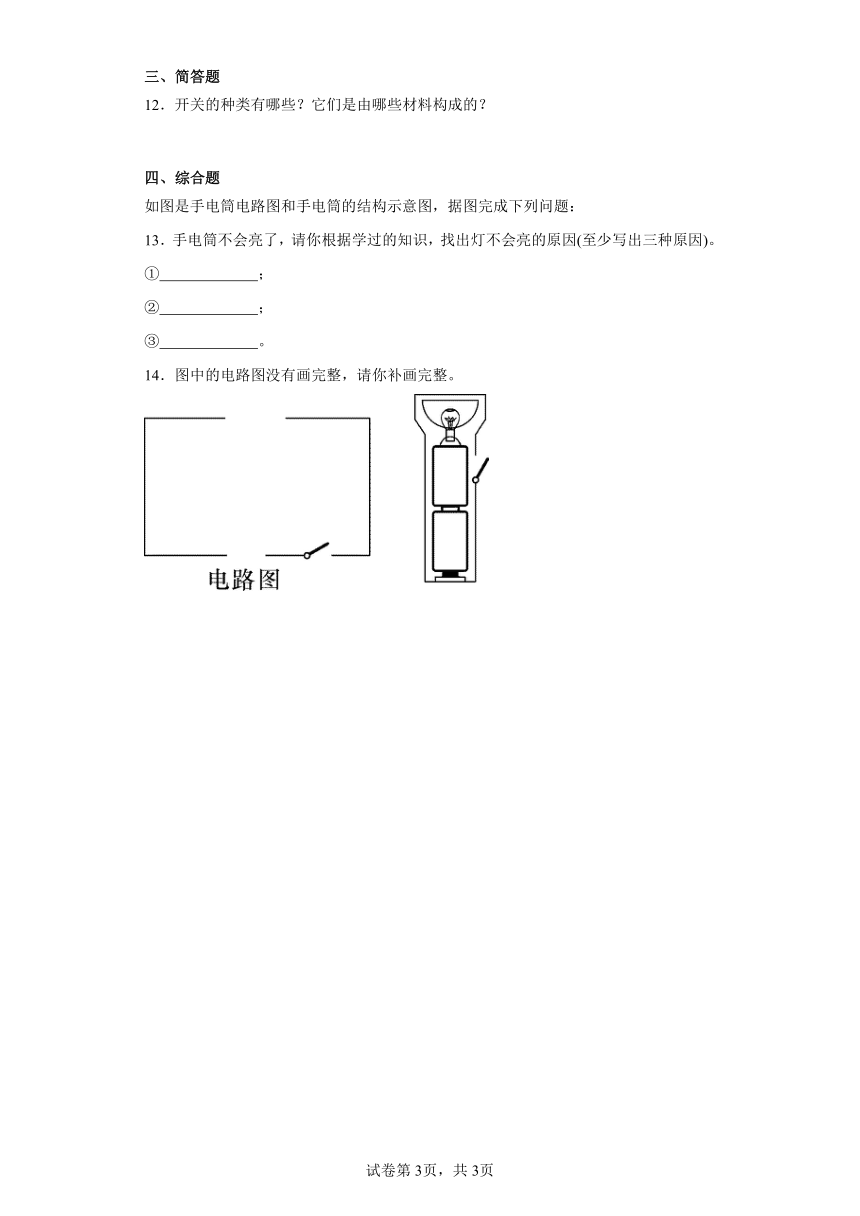

三、简答题
12．开关的种类有哪些？它们是由哪些材料构成的？
四、综合题
如图是手电筒电路图和手电筒的结构示意图，据图完成下列问题：
13．手电筒不会亮了，请你根据学过的知识，找出灯不会亮的原因(至少写出三种原因)。
① ；
② ；
③ 。
14．图中的电路图没有画完整，请你补画完整。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】家用电器是由开关控制的，在日常生活中，人们常说“开灯”“关灯”，其科学含义是开灯是指闭合开关，形成闭合电路，电流流动，关灯是指断开开关，电路断开，电流形不成回路。C符合题意。
2．C
【详解】开关是一种控制电流接通与断开的装置，用导体和绝缘体两种材料做成。其中绝缘体用来承载导体部分，导体部分用来接通或者断开电路。铁片、图钉都属于导体、软木块、棉线都属于绝缘体，不适合制作开关；回形针属于导体，橡皮属于绝缘体，适合制作开关。
3．D
【详解】开关是一种控制电流接通与断开的装置，用导体和绝缘体两种材料做成。电源、灯泡、开关连接好后，当开关处于闭合状态时，电路构成了闭合回路，当开关处于打开状态时，电路就断开了。所以连接电路时，安装开关的作用是方便控制小灯泡的亮灭。
4．A
【详解】开关是一种控制电流接通与断开的装置，用导体和绝缘体两种材料做成，其中绝缘体用来承载导体部分，导体部分用来接通或者断开电路。所以能用来制作开关的一组是塑料和铁片。塑料和竹片、铁片和铝片都是绝缘体或导体，不可以用来做开关。
5．C
【详解】电路中的灯泡正常工作，必须连接进一个完整的闭合电路。一节电池、一个灯泡和两根导线就可以连接成为一个简单的闭合电路，使电流形成回路，灯泡正常发光。开关在电路中的主要作用是控制电流的通断，不能消耗电，也不会提供电。故C正确。
6．B
【详解】开关是控制电流通断的装置。制作开关的材料都是由导体材料和绝缘体材料制成的。小红开始做开关了，你觉得选择下面橡皮、铁片组材料能成功，因为只有这组材料是一个导体材料和一个绝缘体材料，所以B符合题意。
7．A
【详解】开关是一种控制电流接通与断开的装置，用导体和绝缘体两种材料做成。电源、灯泡、开关连接好后，当开关处于闭合状态时，电路构成了闭合回路，当开关处于打开状态时，电路就断开了。由于开关用导体和绝缘体两种材料做成，所以塑料、铜片可以用来制作小开关。
8．B
【详解】开关是控制电流通断的装置，开关底座是绝缘体材料，接入电路部分是导体材料。选项A全是导体，不符合题意；选项B底座是绝缘，接入电路部分是导体符合题意；选项C全是绝缘体不符合题意。
9．开关
【详解】电路中有一个重要的元件控制着电流的通和断，这个元件是开关，它的作用是连通或切断电源。
10．导体、绝缘体
【详解】电路：由电源、用电器、导线、开关等连接而成的电流通路。开关是控制电流通断的装置。制作开关的材料都是由导体材料和绝缘体材料制成的。
11．开关
【详解】电路：由电源、用电器、导线、开关等连接而成的电流通路。开关是控制电流通断的装置。制作开关的材料都是由导体材料和绝缘体材料制成的。我们在元宵节提的灯笼是由开关控制灯笼的亮灭。
12．实际电路中起控制作用的开关：拉线开关、按钮开关、声控开关、光控开关等；开关是由导体和绝缘体两部分组成的，绝缘体部分方便安全使用，导体部分来接通电路。
【详解】开关是控制电路通断的部件，闭合开关后，电路中有电流通过，小灯泡才能亮。实际电路中起控制作用的开关：拉线开关、按钮开关、声控开关、光控开关等。根据对开关组成的认识，开关是由导体和绝缘体两部分组成的，绝缘体部分方便安全使用，导体部分来接通电路。
13． 小灯泡灯丝断了 电池没电了 电池连接有误 14．
【详解】（1）出故障可能的原因：1．小灯泡的灯丝断了；2．电池没电了；3．导线中间的金属丝断了；4．电池连接有误；。电流从正极流出，返回负极，构成一个完整的电路，且电流流过灯丝，小灯泡才会亮。（2）画电路图的基本要求：元件位置安排要适当，分布要均匀。元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
答案第1页，共2页
答案第1页，共2页
