2.8 模拟安装照明电路
知识点
1.电路连接一般有串联和并联两种连接方式。
2.串联（如图，将两个小灯泡顺次串接在电路中）
（1）串联在一个电路中的小灯泡都能发光，但比只连接一个灯泡时要暗一些。
（2）串联电路中电流只有一条路径。
（3）一个开关可以控制所有灯泡。
3.并联（如图.将两个小灯泡并列接在电路中）
（1）并联在一个电路中的小灯泡都能发光，且与只连接一个灯泡时基本一样亮。
（2）并联电路中电流有两条（或多条）流通路径。
（3）开关1只控制灯泡1，开关2只控制灯泡2。如果在电池附近的干路上安装一个开关，那么这个开关可以控制所有灯泡。
4.如果将两个灯泡连接到1节电池上，那么采用并联的方法会比串联的方法更亮一些。

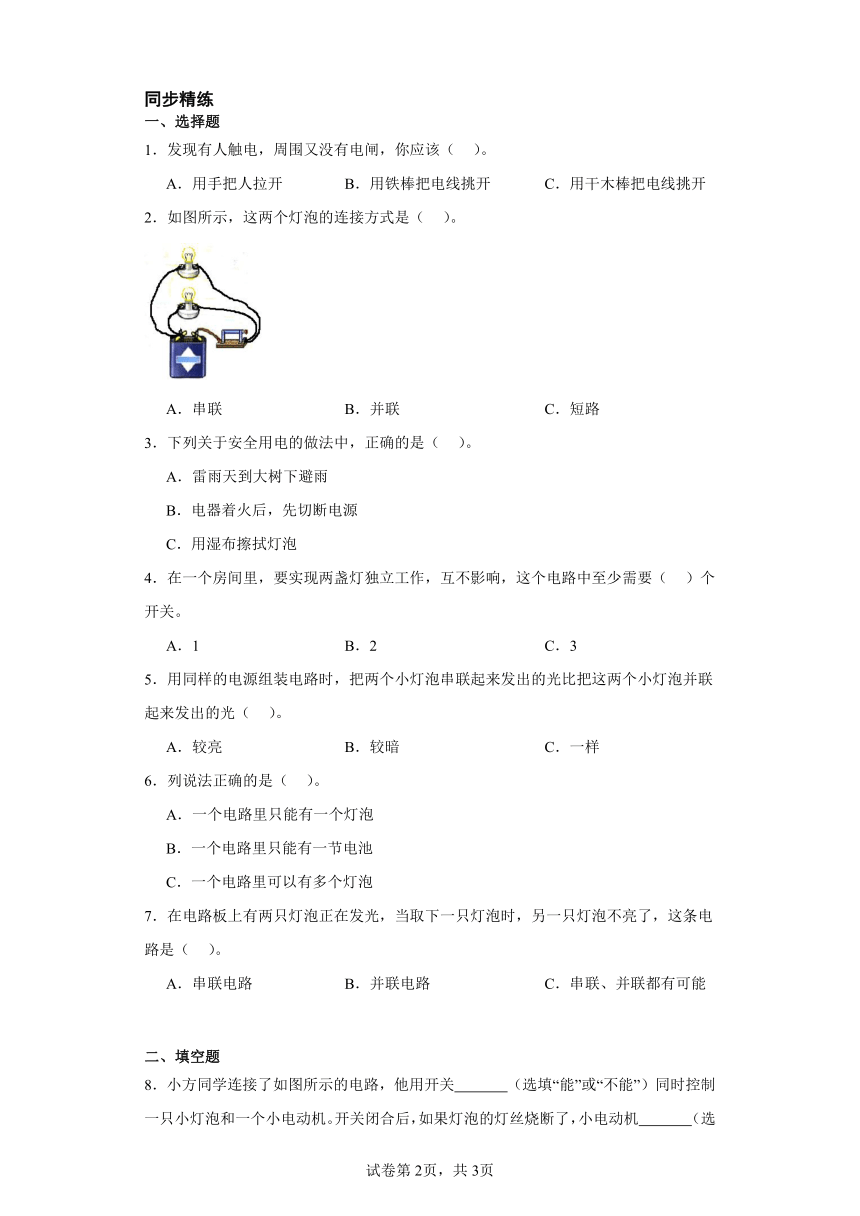

同步精练
一、选择题
1．发现有人触电，周围又没有电闸，你应该（ ）。
A．用手把人拉开 B．用铁棒把电线挑开 C．用干木棒把电线挑开
2．如图所示，这两个灯泡的连接方式是（ ）。
A．串联 B．并联 C．短路
3．下列关于安全用电的做法中，正确的是（ ）。
A．雷雨天到大树下避雨
B．电器着火后，先切断电源
C．用湿布擦拭灯泡
4．在一个房间里，要实现两盏灯独立工作，互不影响，这个电路中至少需要（ ）个开关。
A．1 B．2 C．3
5．用同样的电源组装电路时，把两个小灯泡串联起来发出的光比把这两个小灯泡并联起来发出的光（ ）。
A．较亮 B．较暗 C．一样
6．列说法正确的是（ ）。
A．一个电路里只能有一个灯泡
B．一个电路里只能有一节电池
C．一个电路里可以有多个灯泡
7．在电路板上有两只灯泡正在发光，当取下一只灯泡时，另一只灯泡不亮了，这条电路是（ ）。
A．串联电路 B．并联电路 C．串联、并联都有可能
二、填空题

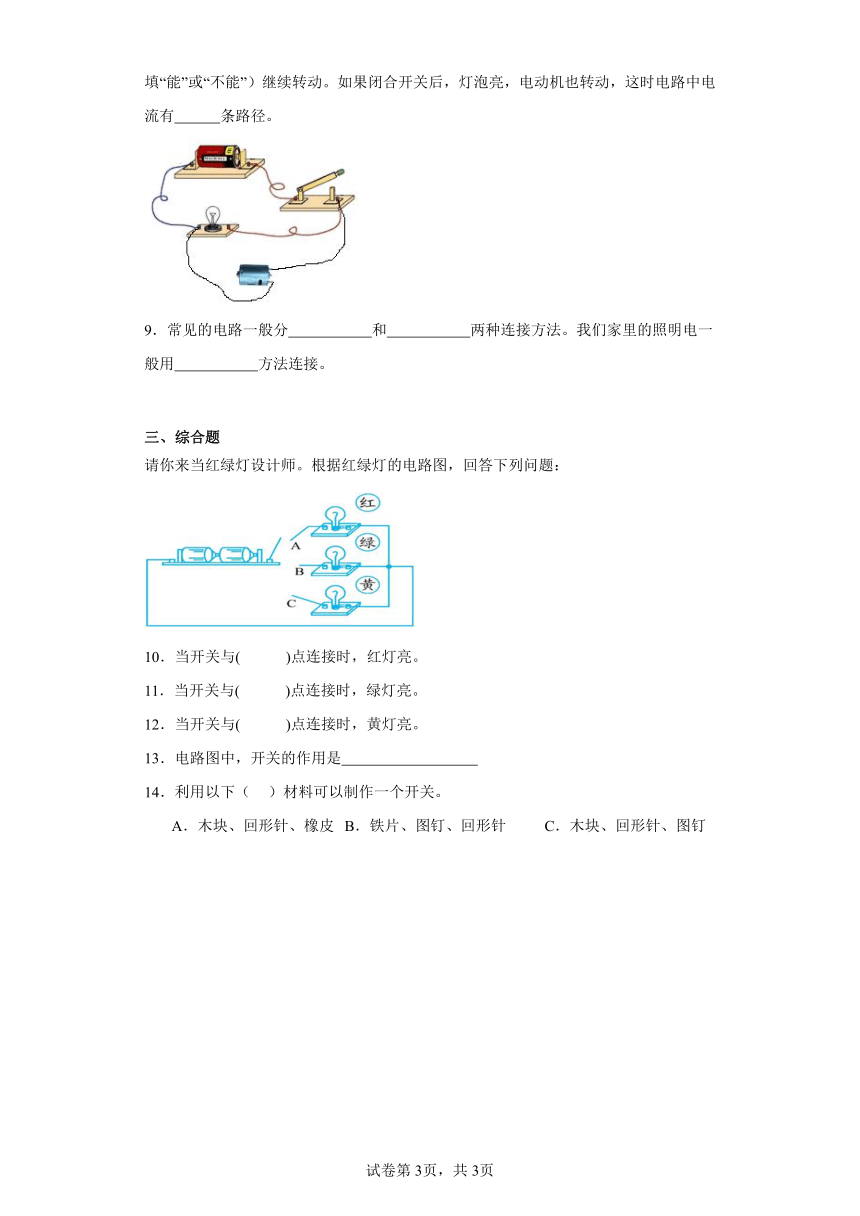

8．小方同学连接了如图所示的电路，他用开关 （选填“能”或“不能”）同时控制一只小灯泡和一个小电动机。开关闭合后，如果灯泡的灯丝烧断了，小电动机 （选填“能”或“不能”）继续转动。如果闭合开关后，灯泡亮，电动机也转动，这时电路中电流有 条路径。
9．常见的电路一般分 和 两种连接方法。我们家里的照明电一般用 方法连接。
三、综合题
请你来当红绿灯设计师。根据红绿灯的电路图，回答下列问题：
10．当开关与( )点连接时，红灯亮。
11．当开关与( )点连接时，绿灯亮。
12．当开关与( )点连接时，黄灯亮。
13．电路图中，开关的作用是
14．利用以下（ ）材料可以制作一个开关。
A．木块、回形针、橡皮 B．铁片、图钉、回形针 C．木块、回形针、图钉
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】发现有人触电后，采取的措施不能让自己直接或间接再接触火线，以防止自己再触电，要迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，C做法正确。
2．B
【详解】串联电路中电流只有一条路径，用电器之间工作的时候是相互影响的；而在并联电路中有多条路径，用电器之间工作的时候是互不影响的。观察电路可知，电路中有两条电流路径，所以这两个灯泡的连接方式是并联。
3．B
【详解】安全用电的方法：1．不用湿手触摸开关，不用湿布擦拭正在使用的用电器；2保护插座的塑料．3．不要在电线上晾衣物，不在高压线附近放风筝；4．电器着火后，先切断电源；5．搬动电器前应断开电源开关 。6．雷雨天不能到大树下避雨。下列关于安全用电的做法中，正确的是电器着火后，先切断电源，所以B符合题意。
4．B
【详解】电路连接方法有两种：串联和并联，串联的灯泡只能一齐亮灭，并联的灯泡可以分别控制亮灭。在一个房间里，要实现两盏灯独立工作，互不影响，所以要采用并联电路，所以至少需要两个开关。
5．B
【详解】用同样的电源组装电路时，把两个小灯泡串联起来发出的光比把这两个小灯泡并联起来发出的光较暗，这是因为并联电路中小灯泡两端的电压等于电源电压，而串联中小灯泡的电压小于电源电压。
6．C
【详解】导线、电池和小灯泡就组成了一个简单电路。通过实验可知，在一个电路中，可以有多个灯泡，也可以有多节电池。
7．A
【详解】串联电路是两个或两个以上的用电器顺次连接到电路中。电流的路径只有一条，开关控制整个电路，灯泡是同时亮，同时灭。在电路板上有两只灯泡正在发光，当取下一只灯泡时，另一只灯泡不亮了，这条电路是串联电路，所以A符合题意。
【点睛】本题考查电路，要求学生掌握串联电路。
8． 能 能 两
【详解】串联的两个灯泡，一个坏了后另一个不能亮，因为串联电路只存在一条电流路径，用电器之间互相影响。并联的两个灯泡，一个坏了后另一个还能亮，因为并联电路不只存在一条电流路径，用电器之间互相不影响。图中是并联电路，用开关能同时控制一只小灯泡和一个小电动机。开关闭合后，如果灯泡的灯丝烧断了，小电动机能继续转动。如果闭合开关后，灯泡亮，电动机也转动，这时电路中电流有两条路径。
9． 串联 并联 并联
【详解】几个电路元件沿着单一路径互相连接，每个节点最多只连接两个元件，此种连接方式称为串联，串联电路中的各用电器之间相互影响；并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式，并联电路中各用电器之间不会相互影响。家里的照明电路一般用并联方式连接。
10．A 11．B 12．C 13．控制电路的通断 14．C
【分析】只有电流过灯丝时小灯泡才发光。电从电池的正极流出，通过灯泡，回到这个电池的负极，形成一个完整的环路，灯泡就会发光。开关是一种控制电流通断的装置。用导体和绝缘体两种材料做成。
10．观察图中的电路连接，当开关与A点连接时，形成完整的环路，有电流通过红灯，红灯亮。
11．当开关与B点连接时，形成完整的环路，有电流通过绿灯，绿灯亮。
12．当开关与C点连接时，形成完整的环路，有电流通过黄灯，黄灯亮。
13．电路图中，开关的作用是控制电流通断。
14．开关是用导体和绝缘体两种材料做成。利用木块、回形针、图钉可以制作一个开关，绝缘体的木块做底座，图钉作为连接点，回形针做开关的闸刀。
答案第1页，共2页
答案第1页，共2页
