(共17张PPT)

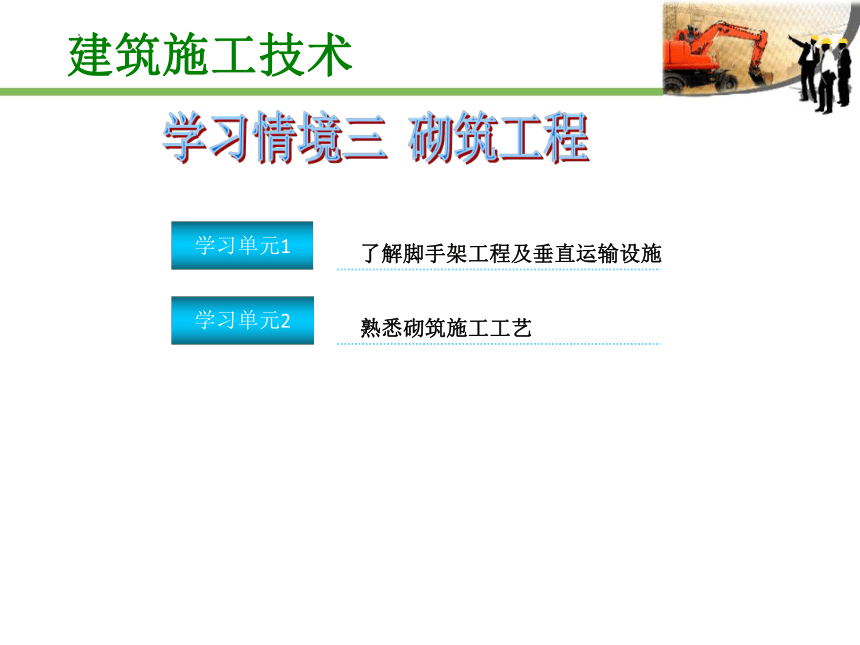

学习情境三 砌筑工程
建筑施工技术
学习单元1
了解脚手架工程及垂直运输设施
学习单元2
熟悉砌筑施工工艺
学习情境三 砌筑工程
学习单元1
了解脚手架工程及垂直运输设施

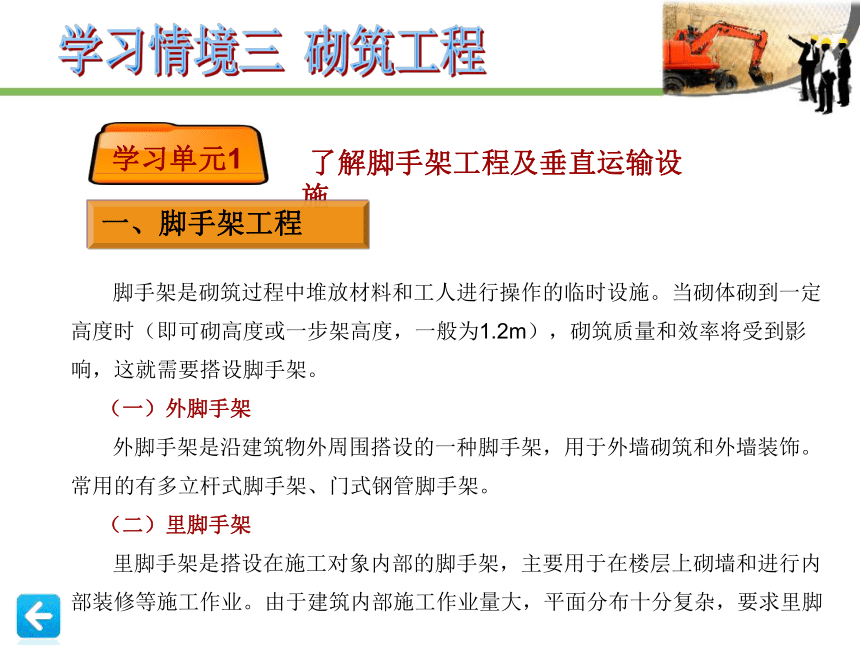

一、脚手架工程
脚手架是砌筑过程中堆放材料和工人进行操作的临时设施。当砌体砌到一定高度时(即可砌高度或一步架高度,一般为1.2m),砌筑质量和效率将受到影响,这就需要搭设脚手架。
(一)外脚手架
外脚手架是沿建筑物外周围搭设的一种脚手架,用于外墙砌筑和外墙装饰。常用的有多立杆式脚手架、门式钢管脚手架。
(二)里脚手架
里脚手架是搭设在施工对象内部的脚手架,主要用于在楼层上砌墙和进行内部装修等施工作业。由于建筑内部施工作业量大,平面分布十分复杂,要求里脚
学习情境三 砌筑工程

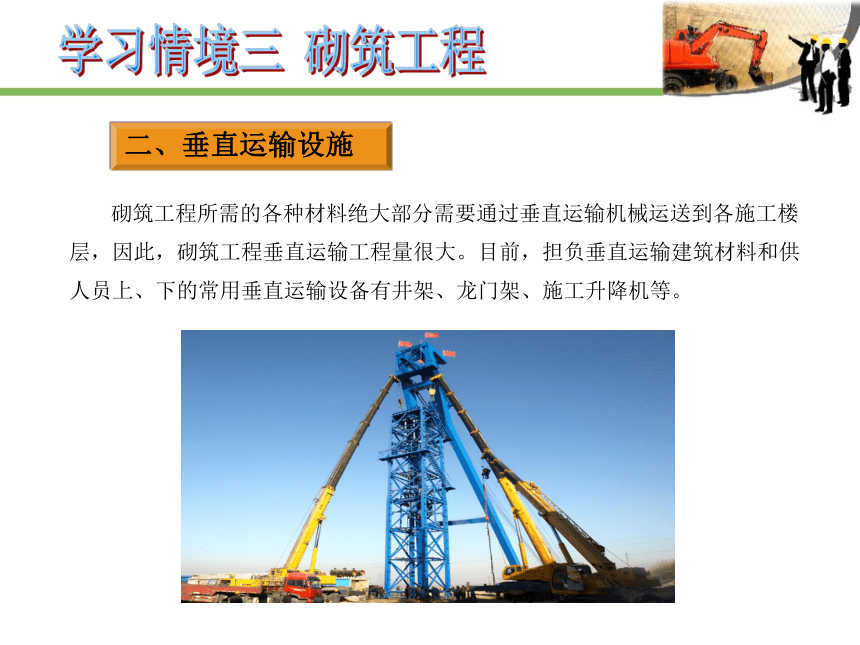

二、垂直运输设施
砌筑工程所需的各种材料绝大部分需要通过垂直运输机械运送到各施工楼层,因此,砌筑工程垂直运输工程量很大。目前,担负垂直运输建筑材料和供人员上、下的常用垂直运输设备有井架、龙门架、施工升降机等。
学习情境三 砌筑工程
学习单元2
熟悉砌筑施工工艺

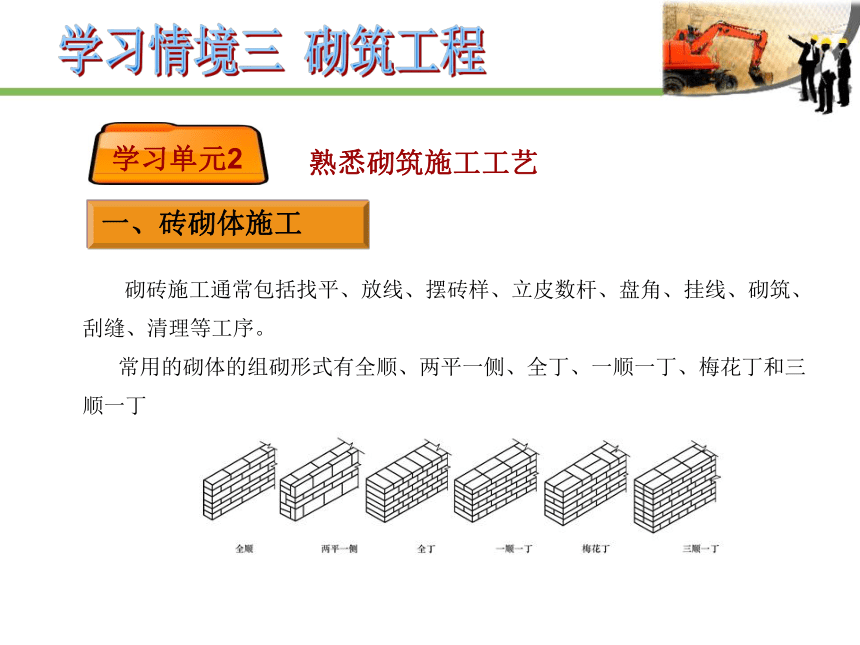

一、砖砌体施工
砌砖施工通常包括找平、放线、摆砖样、立皮数杆、盘角、挂线、砌筑、刮缝、清理等工序。
常用的砌体的组砌形式有全顺、两平一侧、全丁、一顺一丁、梅花丁和三顺一丁
学习情境三 砌筑工程

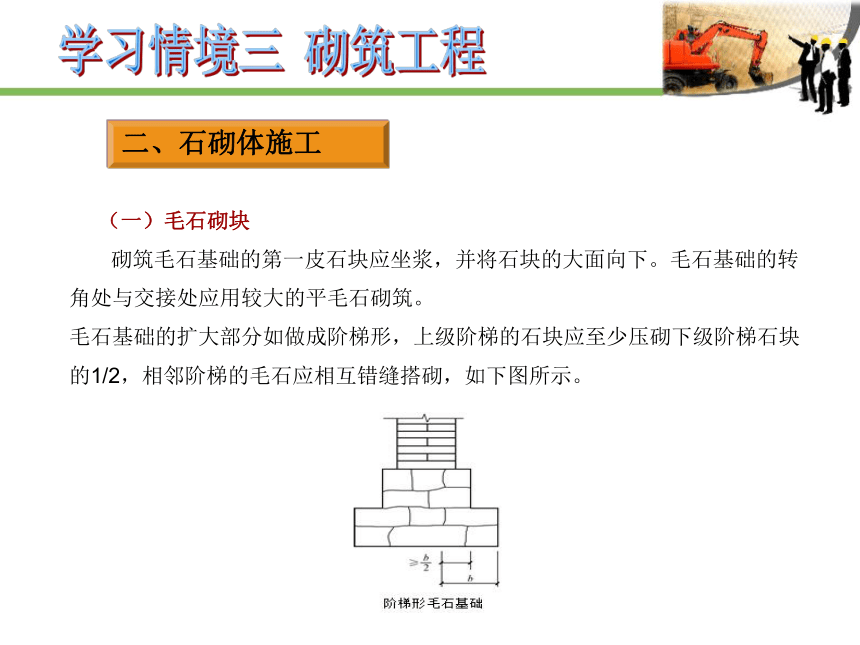

二、石砌体施工
(一)毛石砌块
砌筑毛石基础的第一皮石块应坐浆,并将石块的大面向下。毛石基础的转角处与交接处应用较大的平毛石砌筑。
毛石基础的扩大部分如做成阶梯形,上级阶梯的石块应至少压砌下级阶梯石块的1/2,相邻阶梯的毛石应相互错缝搭砌,如下图所示。
学习情境三 砌筑工程

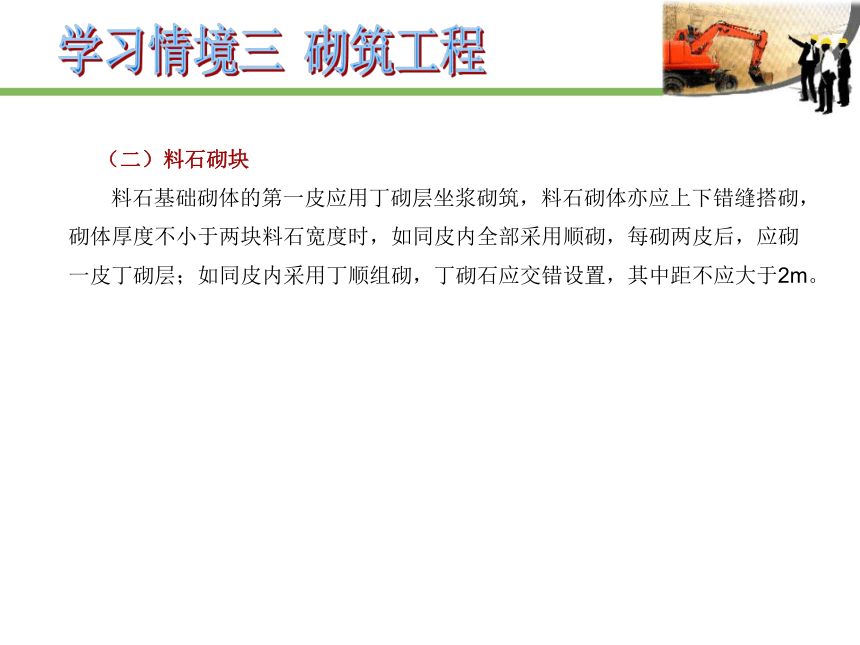

(二)料石砌块
料石基础砌体的第一皮应用丁砌层坐浆砌筑,料石砌体亦应上下错缝搭砌,砌体厚度不小于两块料石宽度时,如同皮内全部采用顺砌,每砌两皮后,应砌一皮丁砌层;如同皮内采用丁顺组砌,丁砌石应交错设置,其中距不应大于2m。
学习情境三 砌筑工程

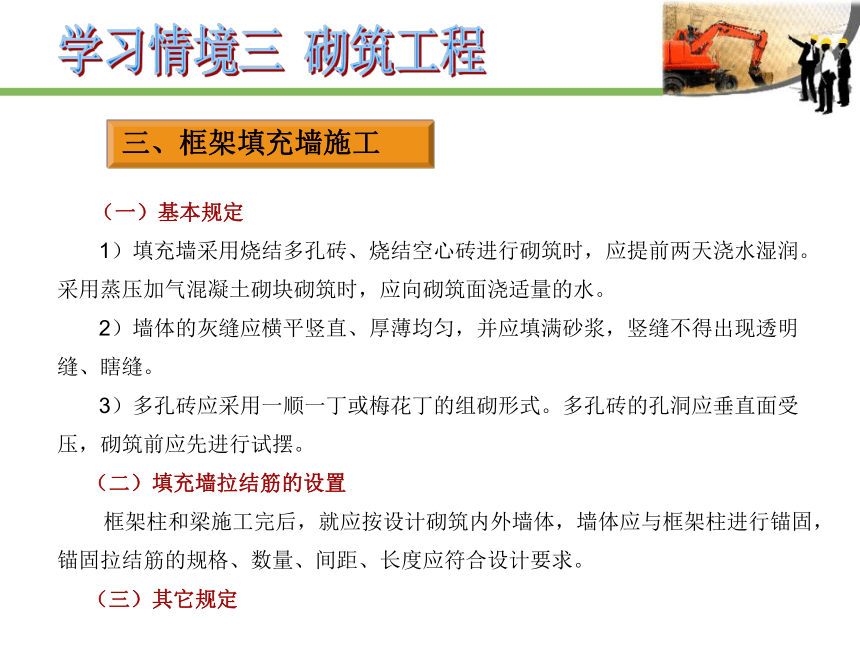

三、框架填充墙施工
(一)基本规定
1)填充墙采用烧结多孔砖、烧结空心砖进行砌筑时,应提前两天浇水湿润。采用蒸压加气混凝土砌块砌筑时,应向砌筑面浇适量的水。
2)墙体的灰缝应横平竖直、厚薄均匀,并应填满砂浆,竖缝不得出现透明缝、瞎缝。
3)多孔砖应采用一顺一丁或梅花丁的组砌形式。多孔砖的孔洞应垂直面受压,砌筑前应先进行试摆。
(二)填充墙拉结筋的设置
框架柱和梁施工完后,就应按设计砌筑内外墙体,墙体应与框架柱进行锚固,锚固拉结筋的规格、数量、间距、长度应符合设计要求。
(三)其它规定
学习情境三 砌筑工程
1)采用轻集料混凝土小型空心砌块或蒸压加气混凝土砌块施工时,墙底部应先砌烧结普通砖或多孔砖,或现浇混凝土坎台等,其高度不宜小于200mm。
2)卫生间、浴室等潮湿房间,在砌体的底部应现浇宽度不小于120mm、高度不小于100mm的混凝土导墙,待达到一定强度后再在上面砌筑墙体。
3)门窗洞口的侧壁也应用烧结普通砖镶框砌筑,并与砌块相互咬合。填充墙砌至接近梁底、板底时,应留一定的空隙,待填充墙砌筑完毕并应至少间隔7d后,采用烧结普通砖侧砌,并用砂浆填塞密实,以提高砌块砌体与框架间的拉结。
4)若设计为空心石膏板隔墙时,应先在柱和框架梁与地坪间加木框,木框与梁柱可用膨胀螺栓等连接,然后在木框内加设木筋,木筋的间距视空心石膏板的宽度而定。当空心石膏板的刚度及强度满足要求时,可直接安装。
学习情境三 砌筑工程
四、钢筋混凝土构造柱、芯柱施工
(一)钢筋混凝土构造柱的施工
1.构造柱简介
构造柱的截面尺寸一般为240mm×180mm或240mm×240mm;竖向受力钢筋常采用4根直径为12mm的HPB300级钢筋;箍筋直径采用6mm,其间距不大于250mm,且在柱上下端适当加密。
2.钢筋混凝土构造柱施工要点
1)构造柱的施工程序为绑扎钢筋、砌砖墙、支模、浇筑混凝土柱。
2)构造柱钢筋的规格、数量、位置必须正确,绑扎前必须进行除锈和调直处理。
3)构造柱从基础到顶层必须垂直,对准轴线,在逐层安装模板前,必须根据柱轴线随时校正竖筋的位置和垂直度。
学习情境三 砌筑工程
4)构造柱的模板可用木模或钢模,在每层砖墙砌好后,立即支模。模板必须与所在墙的两侧严密贴紧,支撑牢靠,防止板缝漏浆。
5)在浇筑构造柱混凝土前,必须将砖砌体和模板洒水湿润,并将模板内的落地灰、砖渣和其他杂物清除干净。
6)构造柱的混凝土坍落度宜为50~70mm,以保证浇捣密实;亦可根据施工条件、季节不同,在保证浇捣密实的条件下加以调整。
7)构造柱的混凝土浇筑可分段进行,每段高度不宜大于2m。在施工条件较好并能确保浇筑密实时,亦可每层一次浇筑完毕。
8)浇捣构造柱混凝土时,宜用插入式振捣棒,分层捣实。振捣棒随振随拔,每次振捣层的厚度不应超过振捣棒长度的1.25倍。振捣时,振捣棒应避免直接碰触砖墙,并严禁通过砖墙传振。
9)构造柱混凝土保护层厚度宜为20mm,且不小于15mm。
10)在砌完一层墙后和浇筑该层柱混凝土前,应及时对已砌好的独立墙加
学习情境三 砌筑工程
稳定支撑,只有在该层柱混凝土浇完后,才能进行上一层的施工。
(二)钢筋混凝土芯柱的施工
1.芯柱的主要构造
钢筋混凝土芯柱是按设计要求设置在小型混凝土空心砌块墙的转角处和交接处,在这些部位的砌块孔洞中插入钢筋,并浇筑混凝土而形成的。
2.钢筋混凝土芯柱施工要点
1)芯柱部位宜采用不封底的通孔小砌块,当采用半封底小砌块时,砌筑前必须打掉孔洞毛边。
2)在楼(地)面砌筑第一皮小砌块时,在芯柱部位,应用开口砌块(或U形砌块)砌出操作孔,在操作孔侧面宜预留连通孔,必须清除芯柱孔洞内的杂物并削掉孔内凸出的砂浆,用水冲洗干净,校正钢筋位置并绑扎或焊接固定后,方可浇筑混凝土。
3)检查竖筋安放位置及其接头连接质量,芯柱钢筋应与基础或基础梁中
学习情境三 砌筑工程
的预埋钢筋连接,上下楼层的钢筋可在楼板面上搭接,搭接长度不应小于40d(d为钢筋直径)。
4)砌筑砂浆必须达到一定强度后(大于1.0MPa),方可浇筑芯柱混凝土。
5)砌完一个楼层高度后,应连续浇筑芯柱混凝土,每浇筑400~500mm高度捣实一次,或边浇筑边捣实。浇筑混凝土前,先注入适量水泥浆,严禁筑满一个楼层后再捣实,宜采用机械捣实,混凝土坍落度不应小于50mm。
6)芯柱混凝土在预制楼板处应贯通,不得削弱芯柱断面尺寸,可采用设置现浇钢筋混凝土板带的方法或预制楼板预留缺口(板端外伸钢筋插入芯柱)的方法,实施芯柱贯通措施。
学习情境三 砌筑工程
五、砌筑工程冬、雨期施工
(一)砌筑工程冬期施工的一般要求
1)当室外日平均气温连续5d稳定低于5℃时,砌体工程应采取冬期施工措施。
2)冬期施工的砌体工程质量验收除应符合本地区要求外,尚应符合现行行业标准《建筑工程冬期施工规程》(JGJ/T104-2011)的有关规定。
3)砌体工程冬期施工应有完整的冬期施工方案。
4)冬期施工所用材料应符合下列规定:
(1)石灰膏、电石膏等应采取防冻措施,如遭冻结,应经融化后使用;
(2)拌制砂浆用砂,不得含有冰块和大于10mm的冻结块;
(3)砌体用块体不得遭水浸冻。
5)冬期施工砂浆试块的留置,除应按常温规定要求外,尚应增加1组与
学习情境三 砌筑工程
砌体同条件养护的试块,用于检验转入常温28d的强度。如有特殊需要,可另外增加相应龄期的同条件养护试块。
6)地基土有冻胀性时,应在未冻的地基上砌筑,并应防止在施工期间和回填土前地基受冻。
7)冬期施工中,砖、小砌块浇(喷)水湿润应符合下列规定:
(1)烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖、烧结空心砖、吸水率较大的轻集料混凝土小型空心砌块在气温高于0℃条件下砌筑时,应浇水湿润;在气温不高于0℃条件下砌筑时,可不浇水,但必须增大砂浆稠度;
(2)普通混凝土小型空心砌块、混凝土多孔砖、混凝土实心砖及采用薄灰砌筑法的蒸压加气混凝土砌块施工时,不应对其浇(喷)水湿润;
(3)抗震设防烈度为9度的建筑物,当烧结普通砖、烧结多孔砖、蒸压粉煤灰砖、烧结空心砖无法浇水湿润时,如无特殊措施不得砌筑。
8)拌合砂浆时水的温度不得超过80℃,砂的温度不得超过40℃。
学习情境三 砌筑工程
9)采用砂浆掺外加剂法、暖棚法施工时,砂浆使用温度不应低于5℃。
10)采用暖棚法施工,块体在砌筑时的温度不应低于5℃,距离所砌的结构底面0.5m处的棚内温度也不应低于5℃。
11)在暖棚内的砌体养护时间应根据暖棚内温度按下表所示确定。
12)采用外加剂法配制的砌筑砂浆,当设计无要求,且最低气温等于或低于-15℃时,砂浆强度等级应较常温施工提高一级。
13)配筋砌体不得采用掺氯盐的砂浆施工。
(二)砌体工程冬期施工常用方法
砌体工程冬期施工常用的方法有掺盐砂浆法、冻结法和暖棚法。
(三)砌筑工程雨期施工
1.砌体工程雨期施工要求
学习情境三 砌筑工程
1)砖在雨期必须集中堆放,以便用塑料薄膜、竹席等覆盖,且不宜浇水。
2)雨期遇大雨必须停工。
3)稳定性较差的窗间墙、独立砖柱,应加设临时支撑或及时浇筑圈梁,以增加砌体的稳定性。
4)砌体施工时,内外墙要尽量同时砌筑,并注意转角及丁字墙间的连接要跟上,同时要适当缩小砌体的水平灰缝、减小砌体的压缩变形,其水平灰缝宜控制在8mm左右。遇台风时,应在与风向相反的方向加临时支撑,以保证墙体的稳定。
5)雨后继续施工,必须复核已完工砌体的垂直度和标高。
2.雨期施工工艺
砌筑方法宜采用“三一”法,每天的砌筑高度应限制在1.2m以内,以减小砌体倾斜的可能性。必要时,可将墙体两面用夹板支撑加固。
学习情境三 砌筑工程
3.雨期施工安全措施
雨期施工时脚手架等应增设防滑设施。金属脚手架和高耸设备,应有防雷接地设施。在梅雨期,露天施工人员易受寒,要备好姜汤和药物。
