项目三
砌筑工程施工
《建筑施工技术》
学习目标

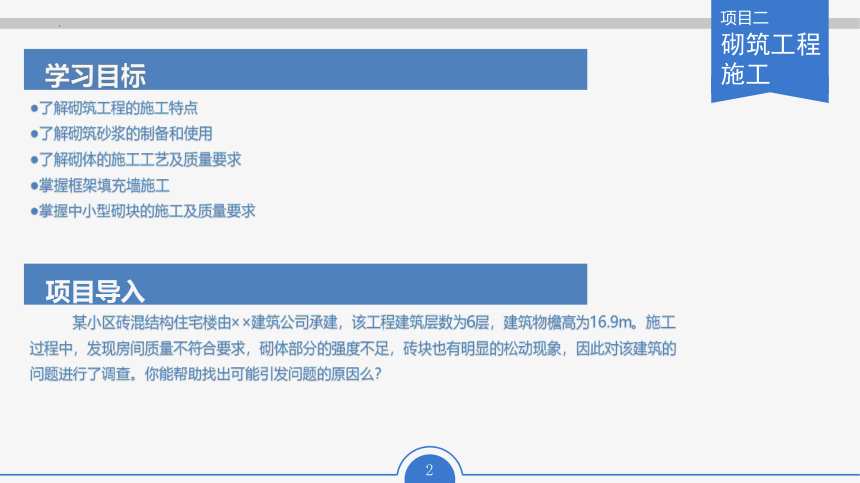

●了解砌筑工程的施工特点
●了解砌筑砂浆的制备和使用
●了解砌体的施工工艺及质量要求
●掌握框架填充墙施工
●掌握中小型砌块的施工及质量要求
项目二
砌筑工程施工
项目导入
某小区砖混结构住宅楼由××建筑公司承建,该工程建筑层数为6层,建筑物檐高为16.9m。施工过程中,发现房间质量不符合要求,砌体部分的强度不足,砖块也有明显的松动现象,因此对该建筑的问题进行了调查。你能帮助找出可能引发问题的原因么?
任务一 砌筑工程概述
任务二 砌筑砂浆
任务三 砖砌体施工
任务四 中小型砌块施工
任务五 框架填充墙施工
任务六 砌筑工程的安全技术
任务一 砌筑工程概述
《建筑施工技术》
任务一 砌筑工程概述

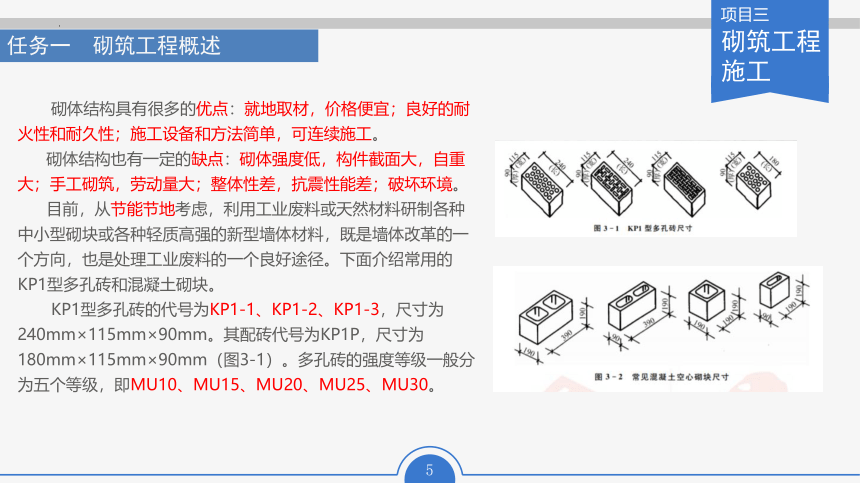

砌体结构具有很多的优点:就地取材,价格便宜;良好的耐火性和耐久性;施工设备和方法简单,可连续施工。
砌体结构也有一定的缺点:砌体强度低,构件截面大,自重大;手工砌筑,劳动量大;整体性差,抗震性能差;破坏环境。
目前,从节能节地考虑,利用工业废料或天然材料研制各种中小型砌块或各种轻质高强的新型墙体材料,既是墙体改革的一个方向,也是处理工业废料的一个良好途径。下面介绍常用的KP1型多孔砖和混凝土砌块。
KP1型多孔砖的代号为KP1-1、KP1-2、KP1-3,尺寸为240mm×115mm×90mm。其配砖代号为KP1P,尺寸为180mm×115mm×90mm(图3-1)。多孔砖的强度等级一般分为五个等级,即MU10、MU15、MU20、MU25、MU30。
项目三
砌筑工程施工
任务二 砌筑砂浆
《建筑施工技术》
·砂浆的种类及原材料要求
·砂浆的制备
·砂浆的使用
任务二 砌筑砂浆

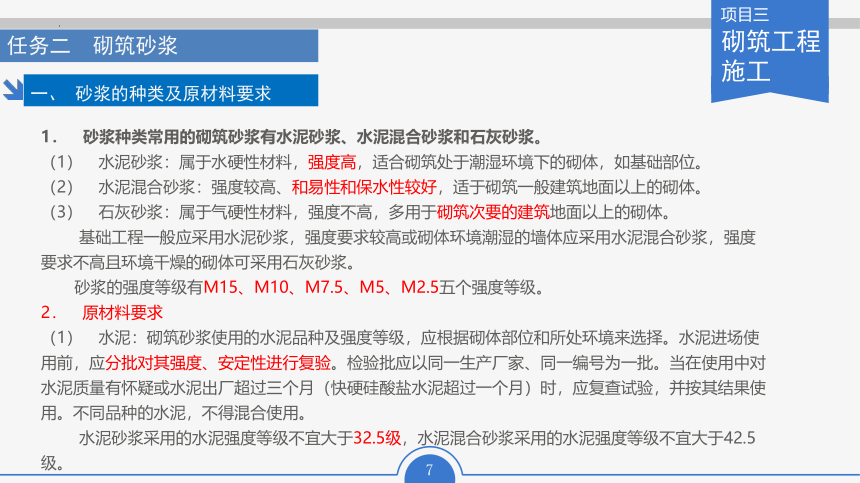

1. 砂浆种类常用的砌筑砂浆有水泥砂浆、水泥混合砂浆和石灰砂浆。
(1) 水泥砂浆:属于水硬性材料,强度高,适合砌筑处于潮湿环境下的砌体,如基础部位。
(2) 水泥混合砂浆:强度较高、和易性和保水性较好,适于砌筑一般建筑地面以上的砌体。
(3) 石灰砂浆:属于气硬性材料,强度不高,多用于砌筑次要的建筑地面以上的砌体。
基础工程一般应采用水泥砂浆,强度要求较高或砌体环境潮湿的墙体应采用水泥混合砂浆,强度要求不高且环境干燥的砌体可采用石灰砂浆。
砂浆的强度等级有M15、M10、M7.5、M5、M2.5五个强度等级。
2. 原材料要求
(1) 水泥:砌筑砂浆使用的水泥品种及强度等级,应根据砌体部位和所处环境来选择。水泥进场使用前,应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时,应复查试验,并按其结果使用。不同品种的水泥,不得混合使用。
水泥砂浆采用的水泥强度等级不宜大于32.5级,水泥混合砂浆采用的水泥强度等级不宜大于42.5级。
项目三
砌筑工程施工
一、 砂浆的种类及原材料要求
任务二 砌筑砂浆

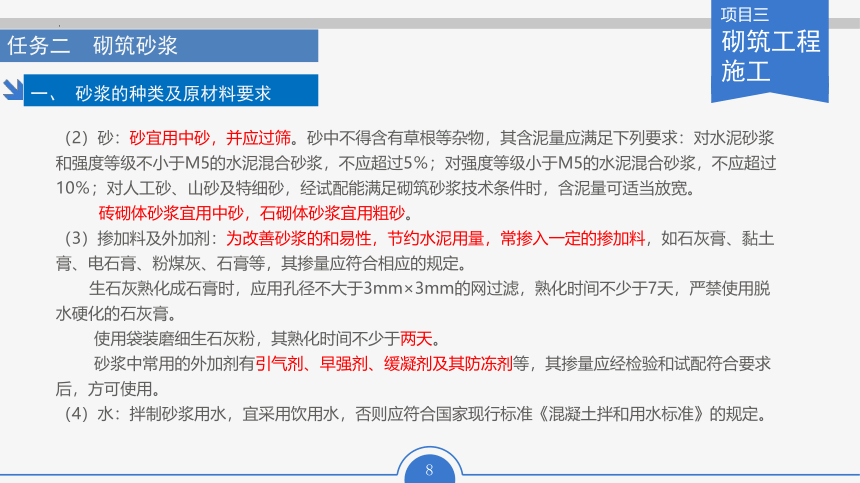

(2)砂:砂宜用中砂,并应过筛。砂中不得含有草根等杂物,其含泥量应满足下列要求:对水泥砂浆和强度等级不小于M5的水泥混合砂浆,不应超过5%;对强度等级小于M5的水泥混合砂浆,不应超过10%;对人工砂、山砂及特细砂,经试配能满足砌筑砂浆技术条件时,含泥量可适当放宽。
砖砌体砂浆宜用中砂,石砌体砂浆宜用粗砂。
(3)掺加料及外加剂:为改善砂浆的和易性,节约水泥用量,常掺入一定的掺加料,如石灰膏、黏土膏、电石膏、粉煤灰、石膏等,其掺量应符合相应的规定。
生石灰熟化成石膏时,应用孔径不大于3mm×3mm的网过滤,熟化时间不少于7天,严禁使用脱水硬化的石灰膏。
使用袋装磨细生石灰粉,其熟化时间不少于两天。
砂浆中常用的外加剂有引气剂、早强剂、缓凝剂及其防冻剂等,其掺量应经检验和试配符合要求后,方可使用。
(4)水:拌制砂浆用水,宜采用饮用水,否则应符合国家现行标准《混凝土拌和用水标准》的规定。
项目三
砌筑工程施工
一、 砂浆的种类及原材料要求
任务二 砌筑砂浆

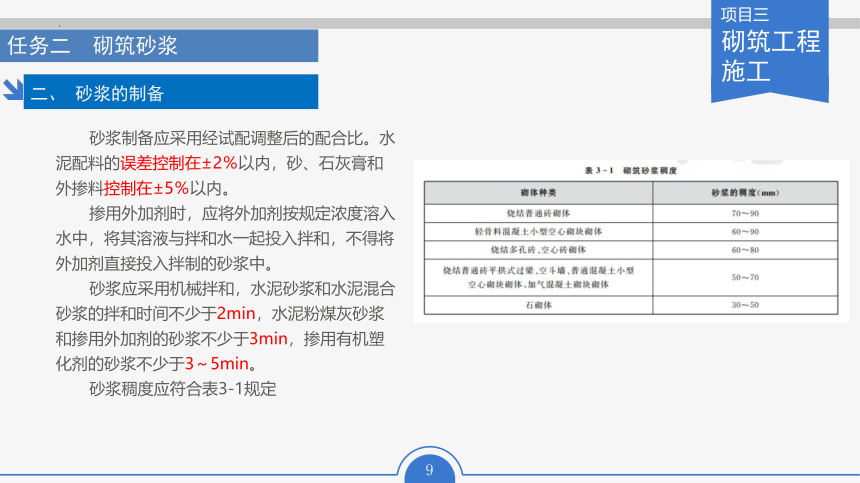

砂浆制备应采用经试配调整后的配合比。水泥配料的误差控制在±2%以内,砂、石灰膏和外掺料控制在±5%以内。
掺用外加剂时,应将外加剂按规定浓度溶入水中,将其溶液与拌和水一起投入拌和,不得将外加剂直接投入拌制的砂浆中。
砂浆应采用机械拌和,水泥砂浆和水泥混合砂浆的拌和时间不少于2min,水泥粉煤灰砂浆和掺用外加剂的砂浆不少于3min,掺用有机塑化剂的砂浆不少于3~5min。
砂浆稠度应符合表3-1规定
项目三
砌筑工程施工
二、 砂浆的制备
任务二 砌筑砂浆
砂浆应随拌随用,水泥砂浆和水泥混合砂浆应分别在3h和4h内用完,如气温超过30℃时,应分别在2h和3h内用完。对掺用缓凝剂的砂浆,其使用时间可根据具体情况延长。
砂浆强度标准值应以标准养护龄期为28d的试块抗压强度试验结果为准。每一楼层或250m3砌体中的各种设计强度等级的砂浆,每台搅拌机应至少检查一次,每次至少应制作一组试块(每组6块)。如砂浆强度等级或配合比变更时,还应制作试块。
项目三
砌筑工程施工
三、 砂浆的使用
【观察与思考】和其他小组同学一起前往砌筑实训基地,相互检查各组的砌块、砂浆是否符合质量要求。正式砌筑前还有哪些准备工作呢?
任务三 砖砌体施工
《建筑施工技术》
·准备工作
·砖砌体施工
·钢筋混凝土构造柱的施工
任务三 砖砌体施工
1. 施工准备
砖应按设计要求的数量、品种、强度等级及时组织进场,按砖的外观、几何尺寸和强度等级进行验收,并检验出厂合格证。常温施工时,为避免砖吸收砂浆中过多的水分而影响粘结力,砖应提前1~2d浇水湿润,以水浸入砖内10mm左右为宜,并可除去砖面上的粉末。烧结普通砖含水率宜为10%~15%,但浇水过多会产生砌体走样或滑动。灰砂砖、粉煤灰砖不宜浇水过多,其含水率控制在5%~8%为宜。
项目三
砌筑工程施工
一、 砖砌体施工准备工作
2. 砂浆的准备
砂浆在准备时主要是做好配制砂浆的材料准备和砂浆的拌制。
3. 施工机具的准备
砌筑前,必须按施工组织设计的要求组织好垂直和水平运输机械,如塔式起重机、龙门架、手推车或机动翻斗车等。还应按施工要求准备好脚手架、砌筑工具、质量检查工具(靠尺、皮数杆、百格网)等。
任务三 砖砌体施工
1. 抄平
砌墙前应在基础防潮层或楼层上定出各层标高,并用M7.5水泥砂浆或C10细石混凝土找平,使各段砖墙底部标高符合设计要求。找平时,使上下两层外墙之间不致出现明显的接缝。
2. 放线确定各段墙体砌筑的位置
根据龙门板上给定的轴线及图纸上标注的墙体尺寸,在基础顶面上用墨线弹出墙身中线及边线,并弹出门洞口位置线。二楼以上墙的轴线可以用经纬仪或垂球将轴线引上,并弹出各墙的轴线、边线、门洞口位置线。
3. 摆砖样
摆砖样是指在放线的基面上按选定的组砌方式用干砖试摆。一般在房屋外纵墙方向摆顺砖,在山墙方向摆丁砖,摆砖由一个大角摆到另一个大角,砖与砖留10mm缝隙。摆砖的目的是为了校对所放出的墨线在门窗洞口、附墙垛等处是否符合砖的模数,以尽可能减少砍砖,并使砌体灰缝均匀,组砌得当。
项目三
砌筑工程施工
二、 砖砌体施工
任务三 砖砌体施工
常用砌体的组砌形式有:
(1) 一顺一丁式:一层砌顺砖、一层砌丁砖,相间排列,重复组合[图3-3(b)、(c)]。在转角部位要加设配砖(俗称七分砖),进行错缝。这种砌法的特点是搭接好,无通缝,整体性强,因而应用较广。
(2) 全顺式:每皮均以顺砖组砌,上下皮左右搭接为半砖[图3-3(d)]。适用于模数型多孔砖的砌合。
(3) 梅花丁:梅花丁砌法是每皮中丁砖与顺砖相隔,上皮丁砖坐中于下皮顺砖,上下皮间竖缝相互错开1/4砖长[图3-3(e)]。它整体性好,且墙面美观。
项目三
砌筑工程施工
二、 砖砌体施工
任务三 砖砌体施工
4. 立皮数杆
皮数杆是指在其上划有每皮砖和砖缝厚度,以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆,如图3-4所示。它的作用是砌筑时控制砌体的竖向尺寸,同时可控制砖层及灰缝水平。皮数杆一般立于房屋的四大角,内外墙交接处、楼梯间以及洞口多的地方,砌体较长时,每隔10~15m增设。皮数杆固定时,应用水准仪抄平,并用钢尺量出楼层高度,定出本楼层楼面标高,使皮数杆上所画室内地面标高与设计要求一致。
5. 砌筑
铺灰砌砖的操作方法很多,与各地区的操作习惯、使用工具有关。常用的砌砖工程施工方法有:“三一”砌砖法、挤浆法、刮浆法和满口灰法等,其中最常用的是“三一”砌法和挤浆法。
(1) “三一”砌砖法:即一铲灰、一块砖、一挤揉,并随手将挤出的砂浆刮去的砌筑方法。其特点是:灰缝饱满,粘结力好,墙面整洁。
项目三
砌筑工程施工
二、 砖砌体施工
任务三 砖砌体施工
(2) 挤浆法:即先在墙顶面铺一段砂浆,然后双手或单手拿砖挤入砂浆中,达到下齐边、下齐线、横平竖直要求。其特点是:可连续砌几块砖,减少繁琐的动作,平推平挤可使灰缝饱满,效率高。
砌砖时,先挂上通线,按所排的干砖位置把第一皮砖砌好,然后盘角,每次盘角不得超过六皮砖,在盘角过程中应随时用托线板检查墙角是否垂直平整,砖层灰缝是否符合皮数杆标志,然后在墙角安装皮数杆,即可挂线砌第二皮以上的砖。一般二四墙可单面挂线,三七墙及以上的墙则应双面挂线。
砌筑过程中应“三皮一吊,五皮一靠”,把砌筑误差消灭在操作过程中,以保证墙面垂直平整。
6. 清理
为保持墙面的整洁,每砌十皮砖应进行一次墙面清理,当该楼层墙体砌筑完毕后,应进行落地灰的清理。
7. 勾缝
勾缝是清水墙的最后一道工序,具有保护墙面和增加美观的作用。勾缝应横平竖直,深浅一致,横竖缝交接处应平整,表面应充分压实赶光。缝的形式有凹缝和平缝等,凹缝深度一般为4~5mm。勾缝完毕后,应进行墙面、柱面和落地灰的清理。
项目三
砌筑工程施工
二、 砖砌体施工
任务三 砖砌体施工
钢筋混凝土构造柱是从构造角度考虑设置的。结合建筑物的防震等级,在建筑物的四角,内外墙交接处,较长的墙体,以及楼梯口、电梯间的四个角的位置设置构造柱。构造柱应与圈梁紧密连接,使建筑物形成一个空间骨架,从而提高结构的整体稳定性,增强建筑物的抗震能力。
构造柱的截面尺寸不宜小于240mm×240mm,构造柱配筋中柱不宜少于412,边柱、角柱不宜少于414;箍筋宜为6@200(加密范围从圈梁上下边算起均不应小于层高的1/6或450mm,箍筋间距不宜大于100mm);竖向受力钢筋应基础梁和楼层圈梁中锚固;砼强度等级不宜低于C20。设有钢筋混凝土构造柱的多层砖混结构房屋,应先绑扎钢筋,再砌筑墙体,最后浇筑混凝土。构造柱部位的砖墙应砌成马牙槎,从每层柱脚开始,先退后进,每一个马牙槎的高度不宜超过300mm,并沿墙高每隔500mm设置不少于26拉结钢筋,拉结钢筋每边伸入墙内不宜小于1000mm。当墙上门窗洞边的长度小于1m时,拉结钢筋伸到洞口为止(图3-5)。
项目三
砌筑工程施工
三、 钢筋混凝土构造柱的施工
任务三 砖砌体施工
1. 横平竖直
全部砖墙应平行砌起,砖层必须水平,砖层位置用皮数杆控制,基面和每楼层砌完后必须校对一次基面水平、轴线和标高,允许范围内的偏差值应在基础或楼板顶面调整。
2. 灰浆饱满
砖墙的水平灰缝厚度和竖缝宽度一般为10mm,但不小于8mm,也不大于12mm。水平灰缝的砂浆饱满度应不低于80%,砂浆饱满度用百格网检查砖底面与砂浆的粘结痕迹面积,每检验批抽查不少于5处,每处检测3块,取其平均值。竖向灰缝宜用挤浆或加浆方法,使其砂浆饱满,严禁用水冲浆灌缝。
3. 上下错缝
组砌形式,使上下两皮砖的竖缝相互错开至少1/4砖长。并且内外搭砌不准出现通缝,否则在垂直荷载作用下,砌体会由于“通缝”丧失整体性而影响强度。同时,纵横墙交接、转角处应相互咬合牢固可靠。
项目三
砌筑工程施工
四、砖砌体的质量要求
任务三 砖砌体施工
4. 接槎可靠
砖墙的转角处和交接处应同时砌筑。不能同时砌筑处,应砌成斜槎,斜槎长度不应小于高度的2/3(图3-6)。
如临时间断处留斜槎有困难,除转角处外,也可以留直槎,但必须做成阳槎,并加设拉结筋。拉结筋的数量为每120mm墙厚设置一根直径6mm的钢筋;间距沿墙高不得超过500mm;埋入长度从墙的留槎处算起,每边均不应小于500mm;末端应有90°弯钩(图3-7)。抗震设防地区建筑物的临时间断处不得留直槎。
项目三
砌筑工程施工
四、砖砌体的质量要求
任务三 砖砌体施工
项目三
砌筑工程施工
四、砖砌体的质量要求
任务三 砖砌体施工
1. 砂浆强度不稳定
(1) 现象:砂浆强度低于设计强度标准值,有时砂浆强度波动较大,匀质性差。
(2) 主要原因:材料计量不准确;砂浆中塑化材料或微沫剂掺量过多;砂浆搅拌不均;砂浆使用时间超过规定;水泥分布不均匀等。
(3) 预防措施:
① 建立材料的计量制度和计量工具校验、维修、保管制度;减少计量误差,对塑化材料(石灰膏等)宜调成标准稠度(120mm)进行称量,再折算成标准容积。
② 砂浆尽量采用机械搅拌,分两次投料(先加入部分砂子、水和全部塑化材料,拌匀后再投入其余的砂子和全部水泥进行搅拌),保证搅拌均匀。
③ 砂浆应按需要搅拌,宜在当班用完。
项目三
砌筑工程施工
五、 影响砖砌体工程质量的因素与防治措施
任务三 砖砌体施工
2. 砖墙墙面游丁走缝
(1) 现象:砖墙面上下砖层之间竖缝产生错位,丁砖竖缝歪斜,宽窄不匀,丁不压中。清水墙窗台部位与窗间墙部位的上下竖缝错位。
(2) 主要原因:砖的规格不统一,每块砖长、宽尺寸误差大;操作中未掌握控制砖缝的标准,开始砌墙摆砖时,没有考虑窗口位置对砖竖缝的影响,当砌至窗台处窗口尺寸时,窗的边线不在竖缝位置上。
(3) 预防措施:
① 砌墙时用同一规格的砖,如规格不一,则应弄清现场用砖情况,统一摆砖确定组砌方法,调整竖缝宽度。
② 提高操作人员技术水平,强调丁压中即丁砖的中线与下层条砖的中线重合。
③ 摆砖时应将窗口位置引出,使窗的竖缝尽量与窗口边线相齐,如果窗口宽度不符合砖的模数,砌砖时要打好七分头,排匀立缝,保持窗间墙处上下竖缝不错位。
项目三
砌筑工程施工
五、 影响砖砌体工程质量的因素与防治措施
任务三 砖砌体施工
3. 清水墙面水平缝不直,墙面凹凸不平
(1) 现象:同一条水平缝宽度不一致,个别砖层冒线砌筑;水平缝下垂;墙体中部(两步脚手架交接处)凹凸不平。
(2) 主要原因:砖的两个条面大小不等,使灰缝的宽度不一致,个别砖大条面偏大较多,不易将灰缝砂浆压薄,从而出现冒线砌筑;所砌墙体长度超过20m,挂线不紧,挂线产生下垂,灰缝就出现下垂现象;由于第一步架墙体出现垂直偏差,接砌第二步架时进行了调整,两步架交接处出现凹凸不平。
(3) 预防措施:
① 砌砖应采取小面跟线;挂线长度超过15~20m时,应加垫线。
② 墙面砌至脚手架排木搭设部位时,预留脚手眼,并继续砌至高出脚手架板面一层砖;挂立线应由下面一步架墙面引伸,以立线延至下部墙面至少500mm,挂立线吊直后,拉紧平线,用线锤吊平线和立线,当线锤与平线、立线相重,则可认为立线正确无误。
项目三
砌筑工程施工
五、 影响砖砌体工程质量的因素与防治措施
任务三 砖砌体施工
4. “螺丝”墙
(1) 现象:砌完一个层高的墙体时,同一砖层的标高差一皮砖的厚度而不能咬圈。
(2) 主要原因:砌筑时没有按皮数杆控制砖的层数;每当砌至基础面和预制混凝土楼板上接砌砖墙时,由于标高偏差大,皮数杆往往不能与砖层吻合,需要在砌筑中用灰缝厚度逐步调整;如果砌同一层砖时,误将负偏差当作正偏差,砌砖时反而压薄灰缝,在砌至层高赶上皮数时,与相邻位置正好差一皮砖。
(3) 预防措施:
① 砌筑前应先测定所砌部位基面标高误差,通过调整灰缝厚度来调整墙体标高。
② 标高误差宜分配在一步架的各层砖缝中,逐层调整。
③ 操作时挂线两端应相互呼应,并经常检查与皮数杆的砌层号是否相符。
项目三
砌筑工程施工
五、 影响砖砌体工程质量的因素与防治措施
