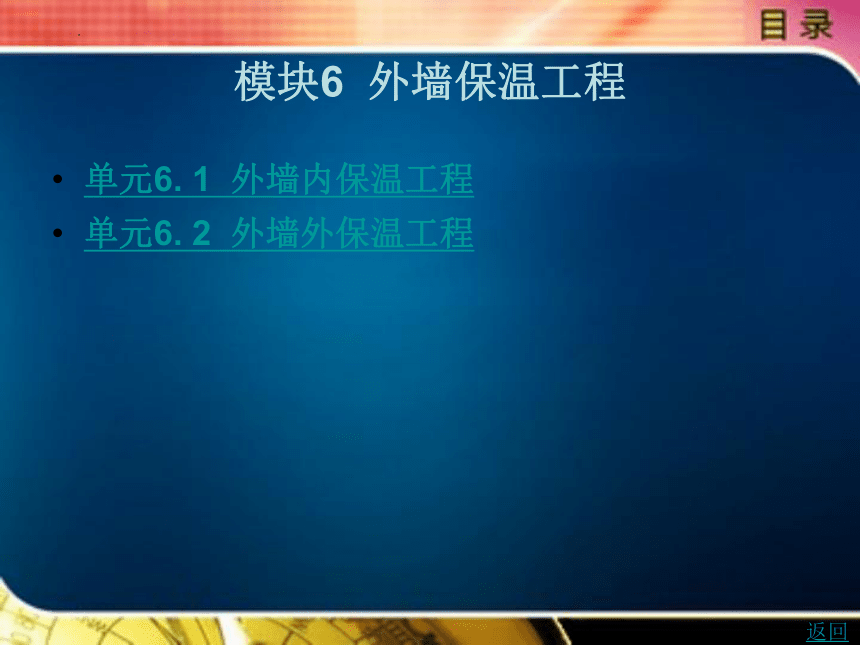

模块6 外墙保温工程
单元6. 1 外墙内保温工程
单元6. 2 外墙外保温工程
返回
单元6. 1 外墙内保温工程

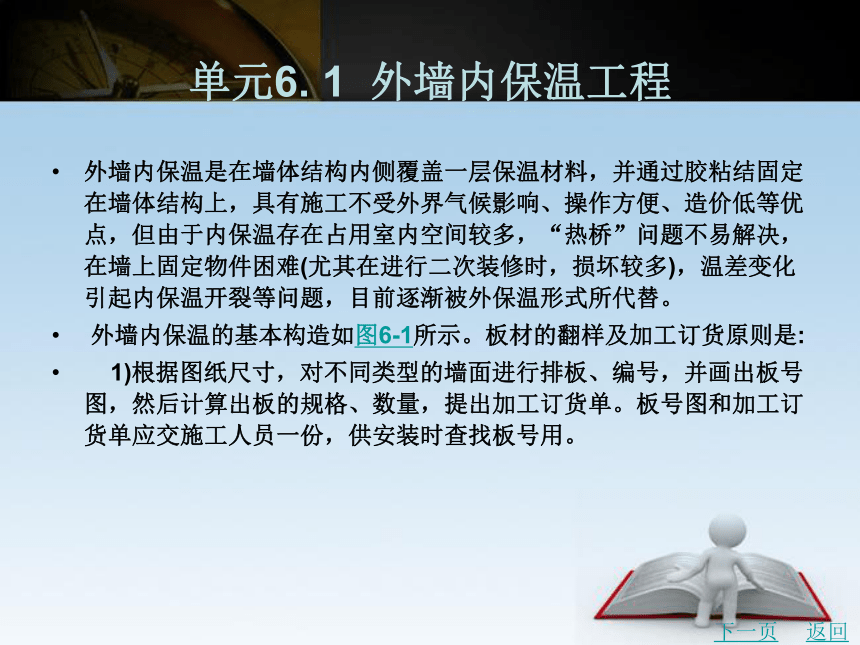

外墙内保温是在墙体结构内侧覆盖一层保温材料，并通过胶粘结固定在墙体结构上，具有施工不受外界气候影响、操作方便、造价低等优点，但由于内保温存在占用室内空间较多，“热桥”问题不易解决，在墙上固定物件困难(尤其在进行二次装修时，损坏较多)，温差变化引起内保温开裂等问题，目前逐渐被外保温形式所代替。
外墙内保温的基本构造如图6-1所示。板材的翻样及加工订货原则是:
1)根据图纸尺寸，对不同类型的墙面进行排板、编号，并画出板号图，然后计算出板的规格、数量，提出加工订货单。板号图和加工订货单应交施工人员一份，供安装时查找板号用。
下一页
返回
单元6. 1 外墙内保温工程

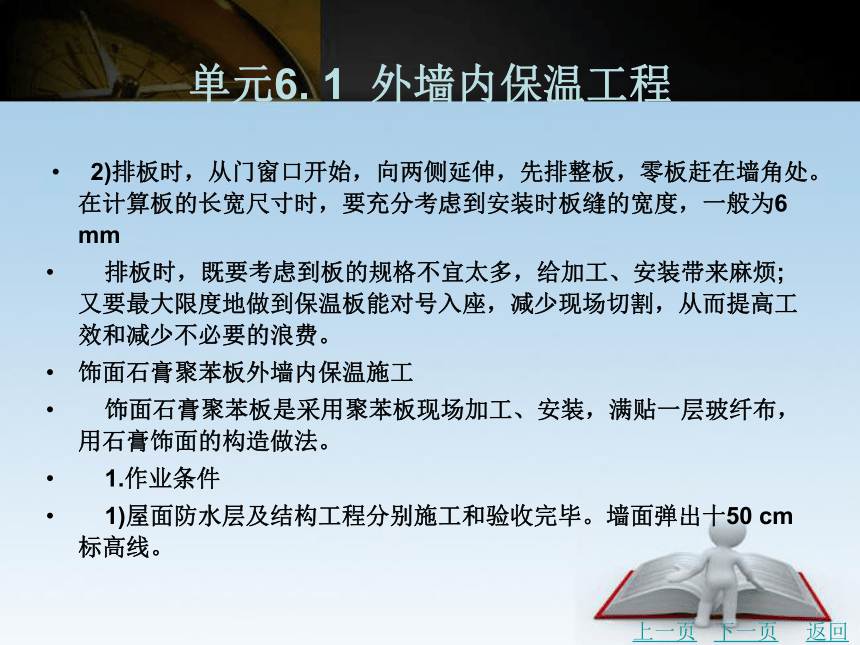

2)排板时，从门窗口开始，向两侧延伸，先排整板，零板赶在墙角处。在计算板的长宽尺寸时，要充分考虑到安装时板缝的宽度，一般为6 mm
排板时，既要考虑到板的规格不宜太多，给加工、安装带来麻烦;又要最大限度地做到保温板能对号入座，减少现场切割，从而提高工效和减少不必要的浪费。
饰面石膏聚苯板外墙内保温施工
饰面石膏聚苯板是采用聚苯板现场加工、安装，满贴一层玻纤布，用石膏饰面的构造做法。
1.作业条件
1)屋面防水层及结构工程分别施工和验收完毕。墙面弹出十50 cm标高线。
上一页
下一页
返回
单元6. 1 外墙内保温工程

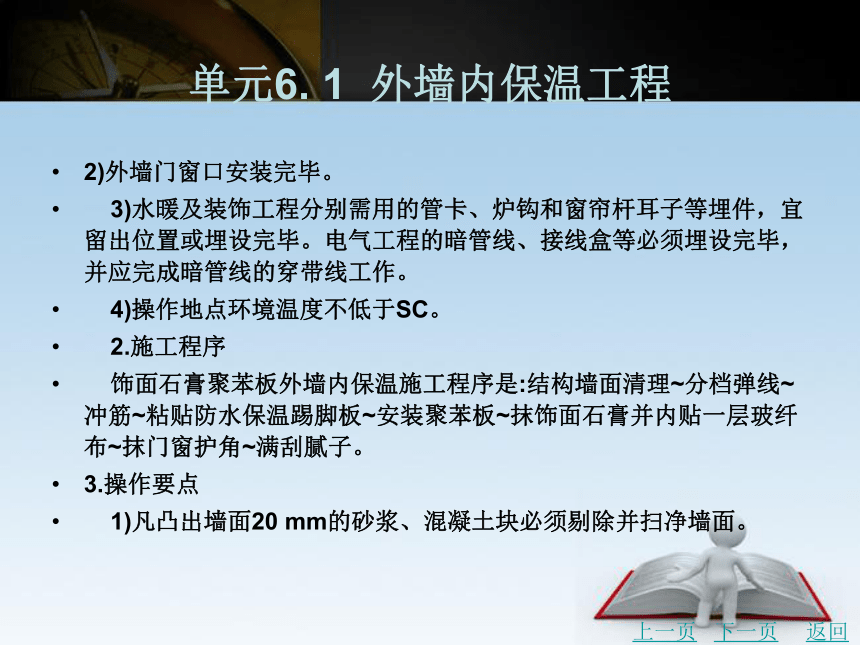

2)外墙门窗口安装完毕。
3)水暖及装饰工程分别需用的管卡、炉钩和窗帘杆耳子等埋件，宜留出位置或埋设完毕。电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。
4)操作地点环境温度不低于SC。
2.施工程序
饰面石膏聚苯板外墙内保温施工程序是:结构墙面清理~分档弹线~冲筋~粘贴防水保温踢脚板~安装聚苯板~抹饰面石膏并内贴一层玻纤布~抹门窗护角~满刮腻子。
3.操作要点
1)凡凸出墙面20 mm的砂浆、混凝土块必须剔除并扫净墙面。
上一页
下一页
返回
单元6. 1 外墙内保温工程

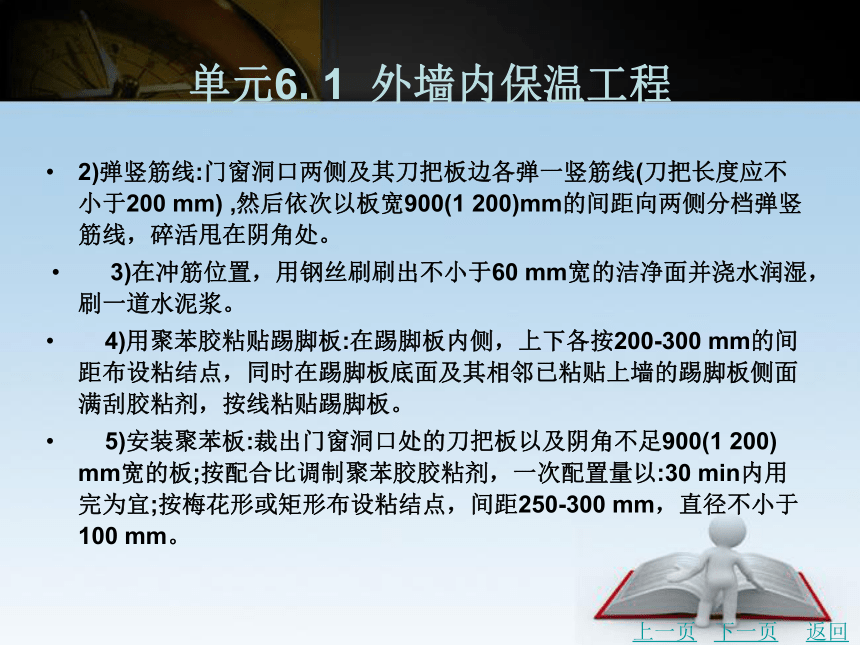

2)弹竖筋线:门窗洞口两侧及其刀把板边各弹一竖筋线(刀把长度应不小于200 mm) ,然后依次以板宽900(1 200)mm的间距向两侧分档弹竖筋线，碎活甩在阴角处。
3)在冲筋位置，用钢丝刷刷出不小于60 mm宽的洁净面并浇水润湿，刷一道水泥浆。
4)用聚苯胶粘贴踢脚板:在踢脚板内侧，上下各按200-300 mm的间距布设粘结点，同时在踢脚板底面及其相邻已粘贴上墙的踢脚板侧面满刮胶粘剂，按线粘贴踢脚板。
5)安装聚苯板:裁出门窗洞口处的刀把板以及阴角不足900(1 200) mm宽的板;按配合比调制聚苯胶胶粘剂，一次配置量以:30 min内用完为宜;按梅花形或矩形布设粘结点，间距250-300 mm，直径不小于100 mm。
上一页
下一页
返回
单元6. 1 外墙内保温工程

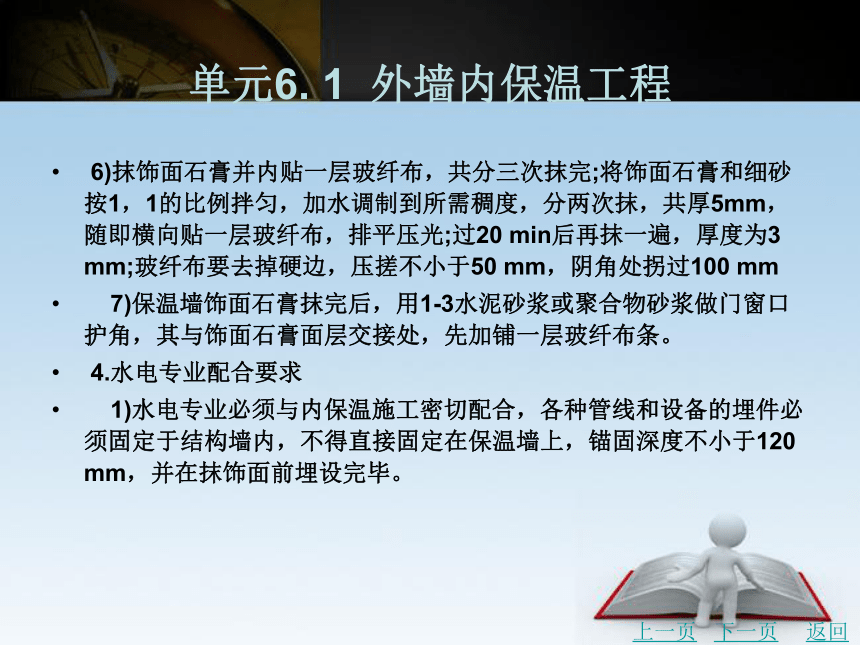

6)抹饰面石膏并内贴一层玻纤布，共分三次抹完;将饰面石膏和细砂按1，1的比例拌匀，加水调制到所需稠度，分两次抹，共厚5mm，随即横向贴一层玻纤布，排平压光;过20 min后再抹一遍，厚度为3 mm;玻纤布要去掉硬边，压搓不小于50 mm，阴角处拐过100 mm
7)保温墙饰面石膏抹完后，用1-3水泥砂浆或聚合物砂浆做门窗口护角，其与饰面石膏面层交接处，先加铺一层玻纤布条。
4.水电专业配合要求
1)水电专业必须与内保温施工密切配合，各种管线和设备的埋件必须固定于结构墙内，不得直接固定在保温墙上，锚固深度不小于120 mm，并在抹饰面前埋设完毕。
上一页
下一页
返回
单元6. 1 外墙内保温工程
2)固定埋件时，聚苯板的孔洞用小块聚苯板加胶粘剂填实补平。
3)电气接线盒埋设深度应与保温墙厚度相应，凹进面层不大于2 mm
5.质量要求

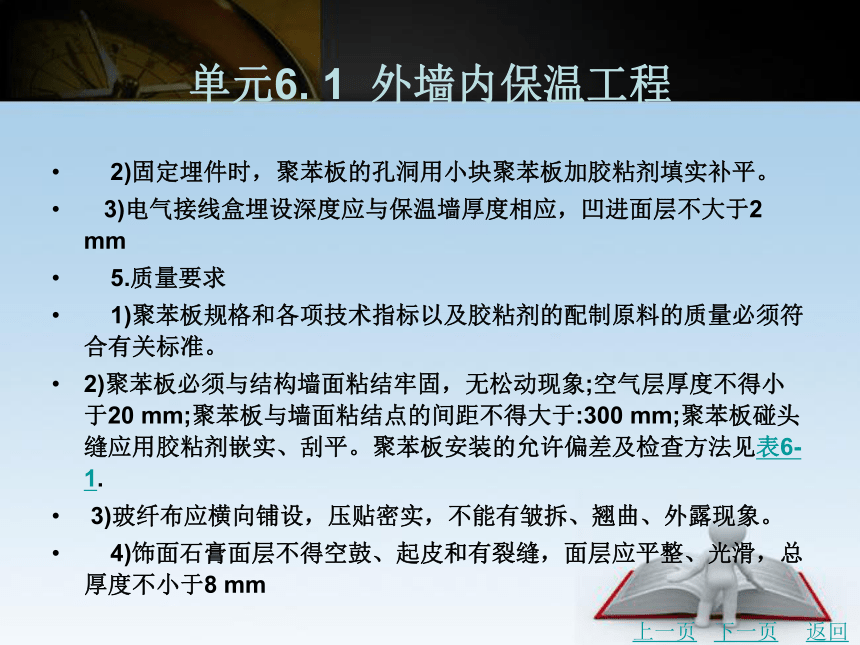

1)聚苯板规格和各项技术指标以及胶粘剂的配制原料的质量必须符合有关标准。
2)聚苯板必须与结构墙面粘结牢固，无松动现象;空气层厚度不得小于20 mm;聚苯板与墙面粘结点的间距不得大于:300 mm;聚苯板碰头缝应用胶粘剂嵌实、刮平。聚苯板安装的允许偏差及检查方法见表6-1.
3)玻纤布应横向铺设，压贴密实，不能有皱拆、翘曲、外露现象。
4)饰面石膏面层不得空鼓、起皮和有裂缝，面层应平整、光滑，总厚度不小于8 mm
上一页
下一页
返回
单元6. 1 外墙内保温工程

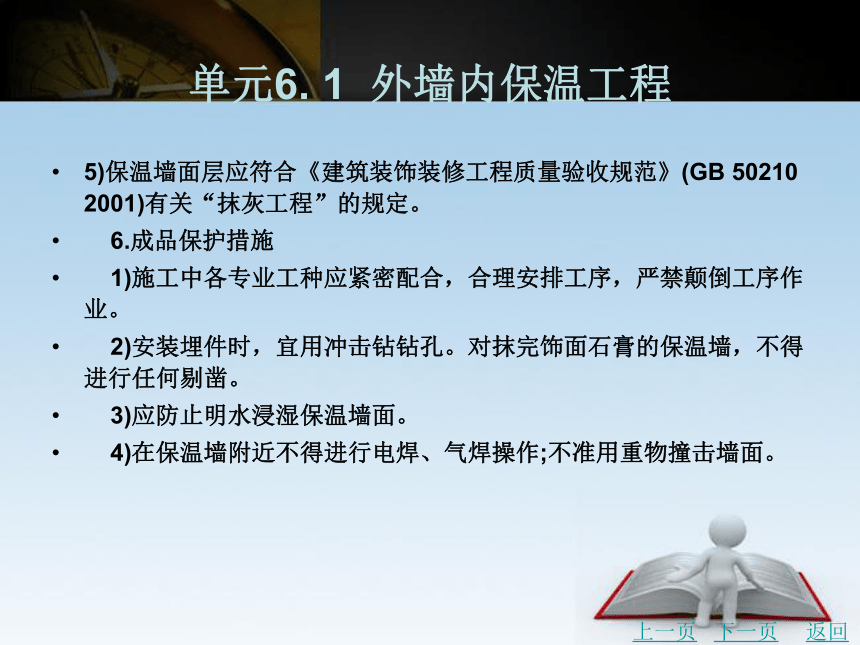

5)保温墙面层应符合《建筑装饰装修工程质量验收规范》(GB 50210 2001)有关“抹灰工程”的规定。
6.成品保护措施
1)施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
2)安装埋件时，宜用冲击钻钻孔。对抹完饰面石膏的保温墙，不得进行任何剔凿。
3)应防止明水浸湿保温墙面。
4)在保温墙附近不得进行电焊、气焊操作;不准用重物撞击墙面。
上一页
下一页
返回
单元6. 1 外墙内保温工程
6. 1. 2增强石膏聚苯复合板外墙内保温施工

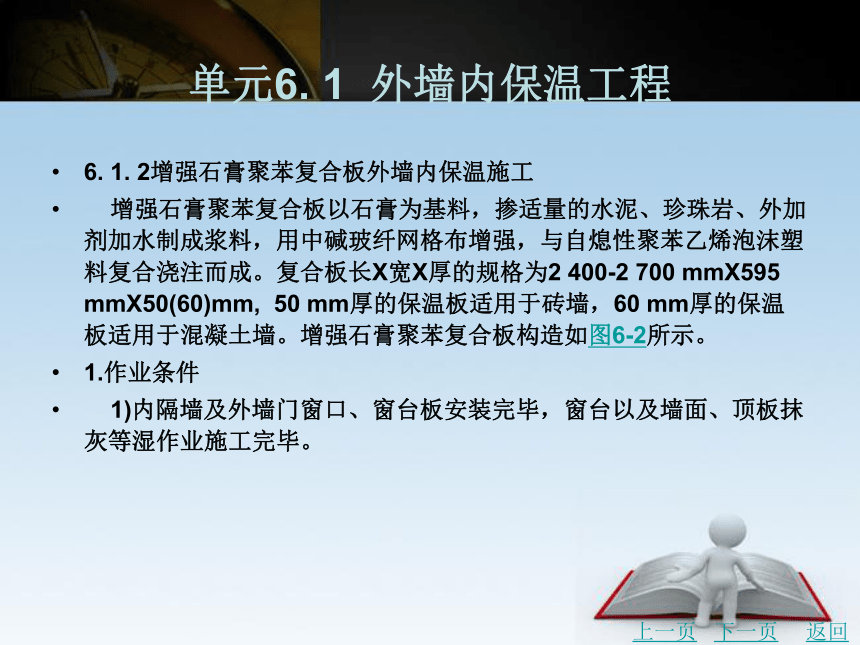

增强石膏聚苯复合板以石膏为基料，掺适量的水泥、珍珠岩、外加剂加水制成浆料，用中碱玻纤网格布增强，与自熄性聚苯乙烯泡沫塑料复合浇注而成。复合板长X宽X厚的规格为2 400-2 700 mmX595 mmX50(60)mm, 50 mm厚的保温板适用于砖墙，60 mm厚的保温板适用于混凝土墙。增强石膏聚苯复合板构造如图6-2所示。
1.作业条件
1)内隔墙及外墙门窗口、窗台板安装完毕，窗台以及墙面、顶板抹灰等湿作业施工完毕。
上一页
下一页
返回
单元6. 1 外墙内保温工程

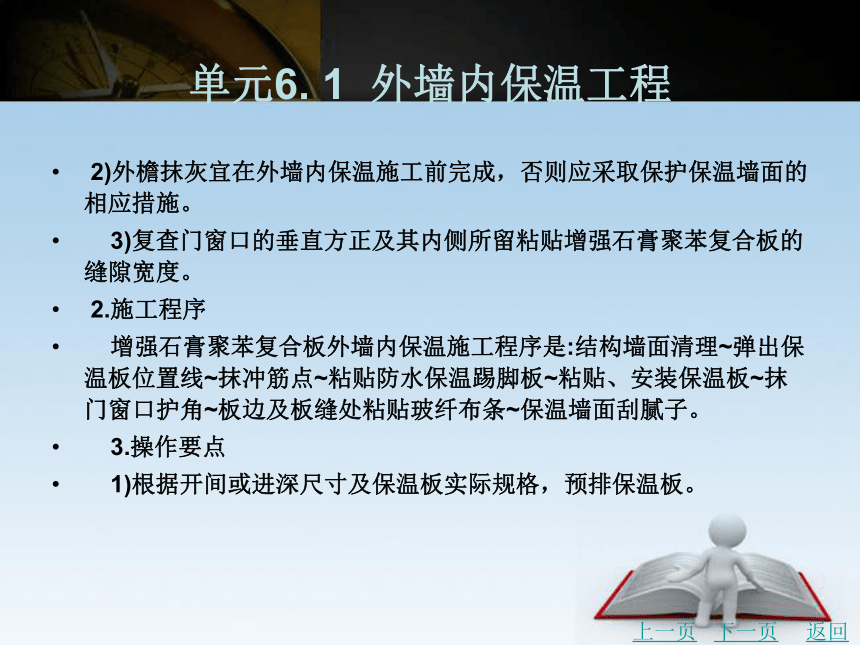

2)外檐抹灰宜在外墙内保温施工前完成，否则应采取保护保温墙面的相应措施。
3)复查门窗口的垂直方正及其内侧所留粘贴增强石膏聚苯复合板的缝隙宽度。
2.施工程序
增强石膏聚苯复合板外墙内保温施工程序是:结构墙面清理~弹出保温板位置线~抹冲筋点~粘贴防水保温踢脚板~粘贴、安装保温板~抹门窗口护角~板边及板缝处粘贴玻纤布条~保温墙面刮腻子。
3.操作要点
1)根据开间或进深尺寸及保温板实际规格，预排保温板。
上一页
下一页
返回
单元6. 1 外墙内保温工程
2)粘贴防水保温踢脚板:在踢脚板内侧，上下各按200-300 mm的间距布设粘贴结点，同时在踢脚板底面及侧面满刮胶粘剂，按线粘贴踢脚板。
3)粘贴、安装保温板:在墙体内侧用1，3水泥砂浆做20 mm厚X100 mm冲筋(点);在冲筋点、相邻板侧面和上端满刮胶粘剂，并且在板中间需用大于1000板面面积的胶粘剂做梅花状布点，且间距不大于300 mm，直接与主墙体粘牢(图6-3);将保温板粘贴上墙，揉挤安装就位，并随时用2m托线板检查，用橡皮锤将其找正，板顶留5mm缝，用木楔子临时固定。
4)保温墙上贴玻纤布:粘贴前清除保温板面的浮灰及残留胶粘剂;在两板拼缝处刮嵌缝腻子一道，贴50 mm宽玻纤布条一层，压实、粘牢，表面再用嵌缝腻子刮平(图6-4)。
上一页
下一页
返回
单元6. 1 外墙内保温工程

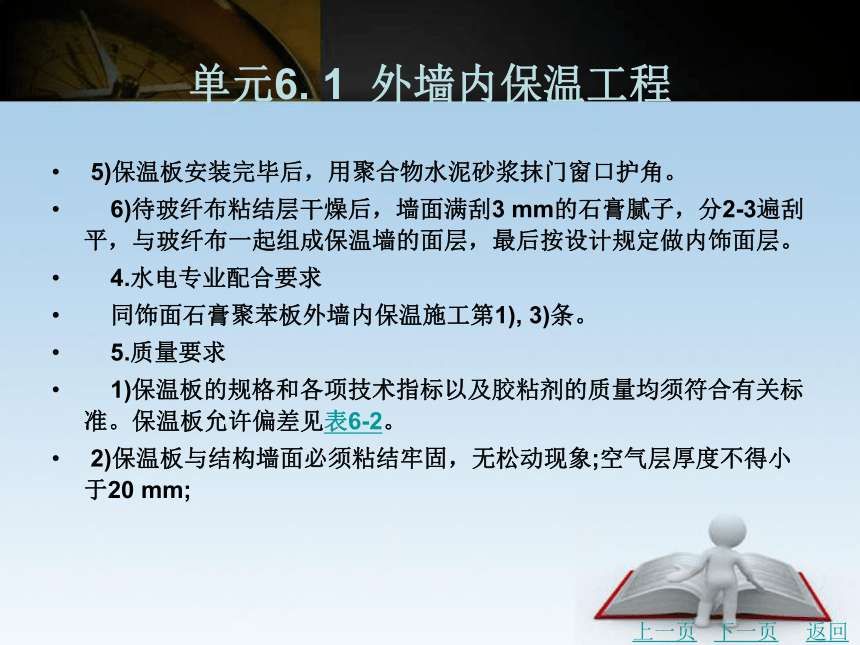

5)保温板安装完毕后，用聚合物水泥砂浆抹门窗口护角。
6)待玻纤布粘结层干燥后，墙面满刮3 mm的石膏腻子，分2-3遍刮平，与玻纤布一起组成保温墙的面层，最后按设计规定做内饰面层。
4.水电专业配合要求
同饰面石膏聚苯板外墙内保温施工第1), 3)条。
5.质量要求
1)保温板的规格和各项技术指标以及胶粘剂的质量均须符合有关标准。保温板允许偏差见表6-2。
2)保温板与结构墙面必须粘结牢固，无松动现象;空气层厚度不得小于20 mm;
上一页
下一页
返回
单元6. 1 外墙内保温工程
板间拼缝宽为5mm，板缝必须用胶粘剂填实抹平;玻纤布条要贴平、粘实，阴阳角处应拐过100 mm;保温墙表面应平整，无起皮、起皱及裂缝现象。保温板安装允许偏差及检查方法见表6-3。
3)墙面腻子应刮平整，表面无裂缝、起皮及透底现象。
4)保温墙面层应符合《建筑装饰装修工程质量验收规范》(GB 50210 2001)有关“抹灰工程”的规定。
6.注意事项
1)安装埋件应在保温板粘贴后及胶粘剂硬化达到强度后方可进行，且宜用冲击钻钻孔，严禁在保温墙上随意剔凿开洞。
上一页
下一页
返回
单元6. 1 外墙内保温工程
2)内墙面抗裂要求较高时，也可采用在保温墙面上满贴一层玻纤布的做法，横向铺贴，搭接宽度不小于50 mm
3)增强石膏聚苯复合保温板未经防水处理，不应用于潮湿环境。
上一页
返回
单元6. 2 外墙外保温工程
6. 2. 1外墙外保温系统简介
外墙外保温系统是由保温层、保护层和固定材料(胶粘剂、锚固件等)构成，并且适用于安装在外墙外表面的非承重保温构造总称。
目前，常用的建筑外墙外保温系统有:EPS板薄抹灰外墙外保温系统、胶粉EPS颗粒保温浆料外墙外保温系统、EPS板现浇混凝土外墙外保温系统、EPS钢丝网架板现浇混凝土外墙外保温系统、机械固定EPS钢丝网架板外墙外保温系统。
1.外墙外保温系统基本规定
1)外墙外保温工程应能适应基层的正常变形而不产生裂缝或空鼓。
上一页
下一页
返回
单元6. 2 外墙外保温工程
2)外墙外保温工程应能长期承受自重而不产生有害的变形。
3)外墙外保温工程应能承受风荷载的作用而不产生破坏。
4)外墙外保温工程应能耐受室外气候的长期反复作用而不产生破坏。
5)外墙外保温工程在罕遇地震发生时，不应从基层上脱落。
6)高层建筑外墙外保温工程应采取防火构造措施。
7)外墙外保温工程应具有防水渗透性能。
8)外保温复合墙体的保温、隔热和防潮性能应符合国家现行标准《民用建筑热工设计规范》CGB 50176 1993) ,《严寒和寒冷地区居住建筑节能设计标准》(JGJ 28 2010) ,《夏热冬冷地区居住建筑节能设计标准》(JGJ 134 2010)和《夏热冬暖地区居住建筑节能设计标准》(JGJ 75 2003)的有关规定。
上一页
下一页
返回
单元6. 2 外墙外保温工程
9)外墙外保温工程各组成部分应具有物理一化学稳定性。
10)在正确使用和正常维护的条件下，外墙外保温工程的使用年限不应少于25年。
2.外墙外保温系统性能要求
1)应按《外墙外保温工程技术规程》(JGJ 144 2004)相关规定对外墙外保温系统进行耐候性检验。
2)外墙外保温系统经耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。
3)对胶粉EPS颗粒保温浆料外墙外保温系统进行抗拉强度检验，抗拉强度不得小于0. 1 MPa，并且破坏部位不得位于各层界面。
上一页
下一页
返回
单元6. 2 外墙外保温工程
4) EPS板现浇混凝土外墙外保温系统应按《外墙外保温工程技术规程》(JGJ 144 2004)相关规定进行现场粘结强度检验。
5)EPS板现浇混凝土外墙外保温系统现场粘结强度不得小于0. 1 MPa，并且破坏部位应位于EPS板内。
6)外墙外保温系统其他性能应符合表6-4的规定。
7)外墙外保温系统使用的胶粘剂进行拉伸粘结强度检验。
8)胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下不得小于0. 6 MPa，浸水48 h后不得小于0. 4 MPa;与FPS板的拉伸粘结强度在干燥状态和浸水48 h后，均不得小于0. 1MPa，并且破坏部位应位于FPS板内。
上一页
下一页
返回
单元6. 2 外墙外保温工程
9)应按《外墙外保温工程技术规程》(JGJ 144 2004)相关规定对玻纤网进行耐碱拉伸断裂强力检验。
10)玻纤网经向和纬向耐碱拉伸断裂强力均不得小于750 N/50mm，耐碱拉伸断裂强力保留率均不得小于50%
11)外墙外保温系统其他主要组成材料性能应符合表6-5的规定。
12)所规定的检验项目应为型式检验项目，型式检验报告有效期为2年。
3.外墙外保温系统施工作业条件
1)外保温工程的施工应具备施工方案，施工人员应经过培训并经考核合格。
2)除采用现浇混凝土外墙外保温系统外，外保温工程的施工应在基层施工质量验收合格后进行。
上一页
下一页
返回
单元6. 2 外墙外保温工程
3)除采用现浇混凝土外墙外保温系统外，外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。
4)EPS板表面不得长期裸露，EPS板安装上墙后应及时做抹面层。
5)薄抹面层施工时，玻纤网不得直接铺在保温层表面，不得干搭接，不得外露。
6)现浇FPS板现浇混凝土外墙外保温系统应按照设计要求弹线定位，确定FPS板安装位置。施工时将FPS板置于外模板内侧，并安装锚栓作为辅助固定件。模板应采用钢制大模板施工。
7)外保温工程施工期间以及完工后24 h内，基层及环境空气温度不应低于5C。夏季应避免阳光暴晒。在5级以上大风天气和雨天，不得施工。
上一页
下一页
返回
单元6. 2 外墙外保温工程
8)外保温施工各分项工程和子分部工程完工后，应做好成品保护。
6. 2. 2外墙外保温系统施工
1. EPS板薄抹灰外墙外保温系统施工
(1)施工程序
施工程序是:基层、节点处理及验收~定位放线~基层涂刷胶粘剂(辅助锚栓安装)~EPS板用胶粘剂固定在基层(辅助锚栓固定)CEPS板隐蔽验收~玻纤网粘贴~薄抹面层~饰面涂层。
(2)操作要点
1)EPS板薄抹灰外墙外保温系统(以下简称EPS板薄抹灰系统)由EPS板保温层、薄抹面层和饰面涂层构成，EPS板用胶粘剂应固定在基层上，薄抹面层中应满铺玻纤网(图6-5)
上一页
下一页
返回
单元6. 2 外墙外保温工程
2)建筑物高度在20 m以上时，在受负风压作用较大的部位宜使用锚栓辅助固定。
3)EPS板宽度不宜大于1 200 mm，高度不宜大于600 mm
4)必要时应设置抗裂分隔缝。
5)EPS板薄抹灰系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
6)基层与胶粘剂应做拉伸粘结强度检验，粘结强度不应低于0. 3 MPa，并且粘结界面脱开面积不应大于50%
7)粘贴EPS板时，应将胶粘剂涂在EPS板背面，涂胶粘剂面积不得小于EPS板面积的40%。
上一页
下一页
返回
单元6. 2 外墙外保温工程
8)EPS板应按顺砌方式粘贴，竖缝应逐行错缝。EPS板应粘贴牢固，不得有松动和空鼓。
9)墙角处EPS板应交错互锁(图6-6)。门窗洞口四角处EPS板不得拼接，应采用整块FPS板切割成型，FPS板接缝应离开角部至少200 mm(图6-7)
10)应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应做好局部加强网施工。变形缝处应做好防水和保温构造处理。
11)薄抹面层施工时，玻纤网不得直接铺在保温层表面，不得干搭接，不得外露。
2.胶粉EPS颗拉保温浆料外墙外保温系统施工
(1)施工程序
上一页
下一页
返回
单元6. 2 外墙外保温工程
施工程序是:基层、节点处理及验收~定位放线~基层涂刷胶粘剂(辅助锚栓安装)~FPS板用胶粘剂固定在基层(辅助锚栓固定)CEPS板隐蔽验收~玻纤网粘贴~薄抹面层~饰面涂层。
(2)操作要点
1)胶粉FPS颗粒保温浆料外墙外保温系统(以下简称保温浆料系统)应由界面层、胶粉FPS颗粒保温浆料保温层、抗裂砂浆薄抹面层和饰面层组成(图6-8)。胶粉FPS颗粒保温浆料经现场拌和后，喷涂或抹在基层上形成保温层。薄抹面层中应满铺玻纤网。
2)胶粉FPS颗粒保温浆料保温层设计厚度不宜超过100 mm
3)必要时应设置抗裂分隔缝。
上一页
下一页
返回
单元6. 2 外墙外保温工程
4)基层表面应清洁，无油污和脱模剂等妨碍粘结的附着物，空鼓、疏松部位应剔除。
5)胶粉FPS颗粒保温浆料宜分遍抹灰，
每遍间隔时间应在24 h以上，每遍厚度不宜超过20 mm。第一遍抹灰应压实，最后一遍应找平，并用大杠搓平。
6)保温层硬化后，应现场检验保温层厚度并现场取样检验胶粉FPS颗粒保温浆料干密度。
7)现场取样胶粉FPS颗粒保温浆料干密度不应大于250 kg/m，且不应小于180 kg/m
现场检验保温层厚度应符合设计要求，不得有负偏差。
上一页
下一页
返回
单元6. 2 外墙外保温工程
3. EPS板现浇混凝土外墙外保温系统施工
(1)施工程序
FPS板现浇混凝土外墙外保温系统施工程序是:定位放线~钢筋绑扎~FPS板安装~隐蔽验收~混凝土外墙模板安装~FPS板固定~混凝土浇筑~拆模~FPS板表面玻纤网粘贴~抹抗裂砂桨薄抹面层~饰面涂层
(2)操作要点
1)EPS板现浇混凝土外墙外保温系统(以下简称无网现浇系统)以现浇混凝土外墙作为基层，EPS板为保温层。EPS板内表面(与现浇混凝土接触的表面)沿水平方向开有矩形齿槽，内、外表面均满涂界面砂浆。在施工时将EPS板置于外模板内侧，并安装锚栓作为辅助固定件。
上一页
下一页
返回
单元6. 2 外墙外保温工程
浇灌混凝土后，墙体与EPS板以及锚栓结合为一体。EPS板表面抹抗裂砂浆薄抹面层，外表以涂料为饰面层(图6-9)薄抹面层中满铺玻纤网。
2)无网现浇系统EPS板两面必须预喷刷界面砂浆。
3)EPS板宽度宜为1. 2 m，高度宜为建筑物层高。
4)锚栓每平方米宜设2-3个。
5)水平抗裂分隔缝宜按楼层设置。垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30 m2，在塔式建筑中可视具体情况而定，宜留在阴角部位。
6)应采用钢制大模板施工。
上一页
下一页
返回
单元6. 2 外墙外保温工程
7)混凝土一次浇筑高度不宜大于1 m,混凝土需振捣密实、均匀，墙面及接搓处应光滑、平整。
8)混凝土浇筑后，EPS板表面局部不平整处宜抹胶粉EPS颗粒保温浆料修补和找平，修补和找平处厚度不得大于10 mm
4. EPS钢丝网架板现浇混凝土外墙外保温系统施工
(1)施工程序
EPS钢丝网架板现浇混凝土外墙外保温系统施工程序是:定位放线~钢筋绑扎~EPS单面钢丝网架板安装~隐蔽验收~混凝土外墙模板安装~EPS单面钢丝网架板6钢筋辅助固定~混凝土浇筑~拆模~EPS单面钢丝网架板抹掺外加剂的水泥砂浆形成厚抹面层(抹抗裂砂浆薄抹面层)~饰面层(涂料饰面)。
上一页
下一页
返回
单元6. 2 外墙外保温工程
(2)操作要点
1)EPS钢丝网架板现浇混凝土外墙外保温系统(以下简称有网现浇系统)以现浇混凝土为基层，EPS单面钢丝网架板置于外墙外模板内侧，并安装6钢筋作为辅助固定件。浇灌混凝土后，EPS单面钢丝网架板挑头钢丝和6钢筋与混凝土结合为一体，EPS单面钢丝网架板表面抹掺外加剂的水泥砂浆形成厚抹面层，外表做饰面层(图6-10)。
2)EPS单面钢丝网架板每平方米斜插腹丝不得超过200根，斜插腹丝应为镀锌钢丝，板两面应预喷刷界面砂浆。加工质量除应符合表6-6规定外，尚应符合现行行业标准《钢丝网架水泥聚苯乙烯夹芯板》(JC 623 1996)有关规定。
上一页
下一页
返回
单元6. 2 外墙外保温工程
3)有网现浇系统FPS钢丝网架板厚度、每平方米腹丝数量和表面荷载值应通过试验确定。
4)6钢筋每平方米宜设4根，锚固深度不得小于100 mm .
5)在每层层间宜留水平抗裂分隔缝，层间保温板外钢丝网应断开，抹灰时嵌入层间塑料分隔条或泡沫塑料棒，外表用建筑密封膏嵌缝。
6)应采用钢制大模板施工，并应采取可靠措施，保证FPS钢丝网架板和辅助固定件安装位置准确。
7)混凝土一次浇筑高度不宜大于1 m,混凝土需振捣密实均匀，墙面及接搓处应光滑、平整。
8)应严格控制抹面层厚度并采取可靠抗裂措施，确保抹面层不开裂。
上一页
下一页
返回
单元6. 2 外墙外保温工程
5.机械固定EPS钢丝网架板外墙外保温系统施工
(1)施工程序
施工程序是:定位放线~钢筋绑扎~FPS单面钢丝网架板安装~隐蔽验收~混凝土外墙模板安装~FPS单面钢丝网架板}6钢筋辅助固定~混凝土浇筑~拆模~FPS单面钢丝网架板抹掺外加剂的水泥砂浆形成厚抹面层(抹抗裂砂浆薄抹面层)~饰面层(涂料饰面)。
(2)施工要点
1)机械固定FPS钢丝网架板外墙外保温系统(以下简称机械固定系统)由机械固定装置、腹丝非穿透型FPS钢丝网架板、掺外加剂的水泥砂浆厚抹面层和饰面层构成(图6-11),以涂料做饰面层时，应加抹玻纤网抗裂砂浆薄抹面层。
上一页
下一页
返回
单元6. 2 外墙外保温工程
2)机械固定系统不适用于加气混凝土和轻集料混凝土基层。
3)腹丝非穿透型FPS钢丝网架板，腹丝插入FPS板中深度不应小于35 mm，未穿透厚度不应小于15mm。
4)腹丝非穿透型FPS钢丝网架板除应符合本节规定外，尚应符合现行行业标准《钢丝网架水泥聚苯乙烯夹芯板》(JC623 1996)有关规定。
5)应根据保温要求，通过计算或试验确定FPS钢丝网架板厚度。
6)机械固定系统锚栓、预埋金属固定件数量应通过试验确定，并且每平方米不应小于7个。单个锚栓拔出力和基层力学性能应符合设计要求。
7)用于砌体外墙时，宜采用预埋钢筋网片固定FPS钢丝网架板。
上一页
下一页
返回
单元6. 2 外墙外保温工程
8)机械固定系统固定FPS钢丝网架板时应逐层设置承托件，承托件应固定在结构构件上。
9)机械固定系统金属固定件、钢筋网片、金属锚栓和承托件应做防锈处理。
10)应按设计要求设置抗裂分隔缝。
11)应严格控制抹灰层厚度并采取可靠措施，确保抹灰层不开裂。
6. 2. 3外墙外保温系统工程验收
1)外墙外保温系统工程应按现行国家标准《建筑工程施工质量验收统一标准》(GB50300 2001)规定进行施工质量验收。
2)外保温工程分部工程、子分部工程和分项工程应按表6-7进行划分。
上一页
下一页
返回
单元6. 2 外墙外保温工程
3)外墙外保温系统分项工程应以每500-1 000 m划分为一个检验批，不足500 m'也应划分为一个检验批;每个检验批每100 m2应至少抽查一处，每处不得小于10 m2
4)外墙外保温系统主控项目的验收应符合规定。
5)外墙外保温系统一般项目的验收应符合下列规定:
保温板允许偏差及检查方法见表6-8;保温板安装允许偏差及检查方法见表6-9。
6)外墙外保温工程竣工验收应提交下列文件:
①外保温系统的设计文件、图纸会审、设计变更和洽商记录;
②施工方案和施工工艺;
上一页
下一页
返回
单元6. 2 外墙外保温工程
③外保温系统的型式检验报告及其主要组成材料的产品合格证、出厂检验报告、进场复检报告和现场验收记录;
④施工技术交底;
⑤施工工艺记录及施工质量检验记录;
⑥其他必须提供的资料;
⑦外墙外保温系统主要组成材料复检项目应符合表6-10的规定。
