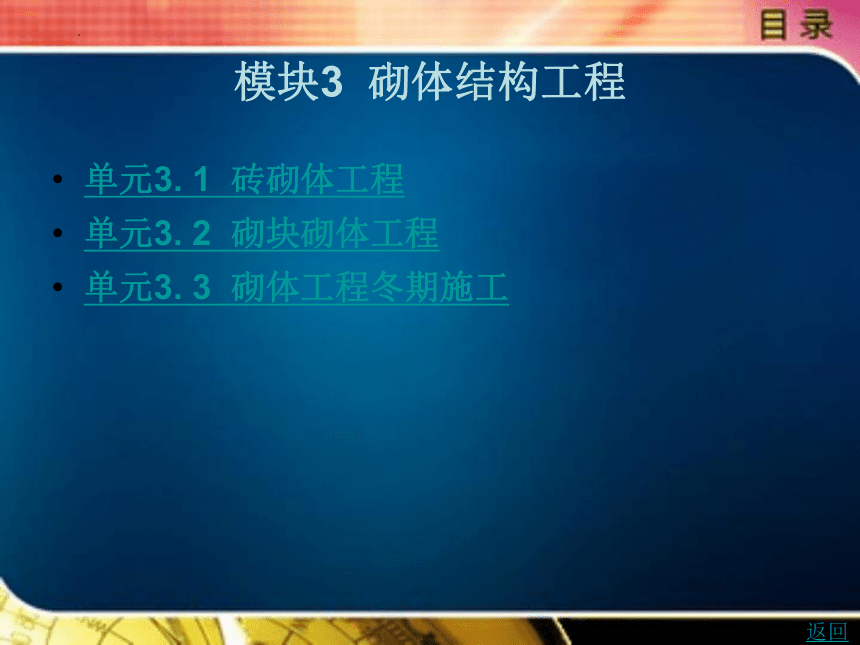

模块3 砌体结构工程
单元3. 1 砖砌体工程
单元3. 2 砌块砌体工程
单元3. 3 砌体工程冬期施工
返回
单元3. 1 砖砌体工程
3.1.1施工准备
1.砂浆的准备
(1)砂浆拌制

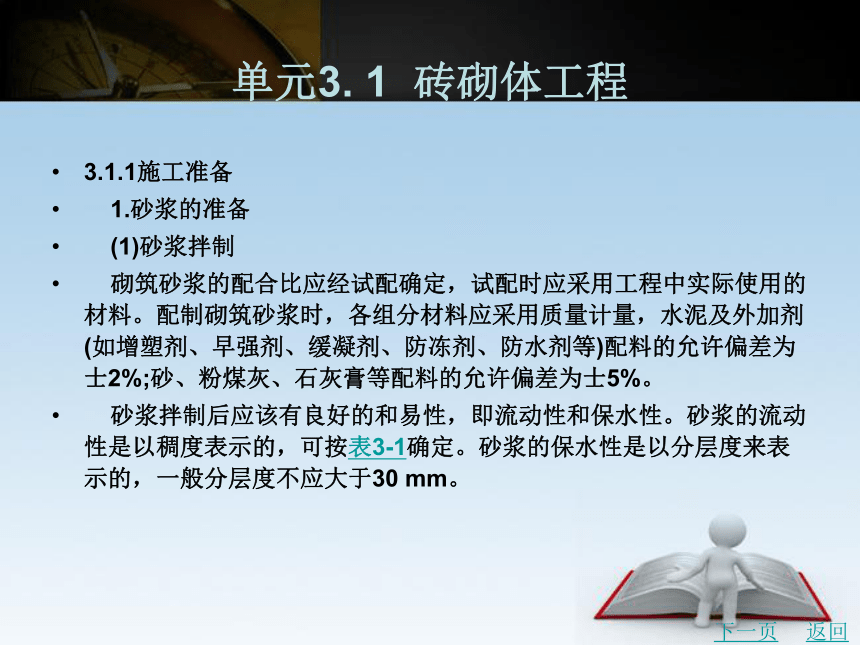

砌筑砂浆的配合比应经试配确定,试配时应采用工程中实际使用的材料。配制砌筑砂浆时,各组分材料应采用质量计量,水泥及外加剂(如增塑剂、早强剂、缓凝剂、防冻剂、防水剂等)配料的允许偏差为士2%;砂、粉煤灰、石灰膏等配料的允许偏差为士5%。
砂浆拌制后应该有良好的和易性,即流动性和保水性。砂浆的流动性是以稠度表示的,可按表3-1确定。砂浆的保水性是以分层度来表示的,一般分层度不应大于30 mm。
下一页
返回
单元3. 1 砖砌体工程

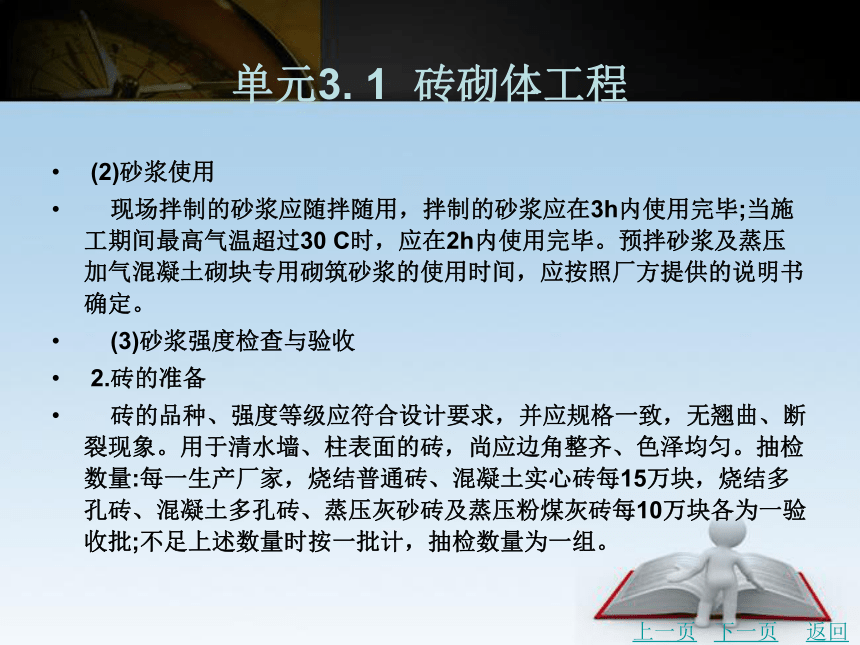

(2)砂浆使用
现场拌制的砂浆应随拌随用,拌制的砂浆应在3h内使用完毕;当施工期间最高气温超过30 C时,应在2h内使用完毕。预拌砂浆及蒸压加气混凝土砌块专用砌筑砂浆的使用时间,应按照厂方提供的说明书确定。
(3)砂浆强度检查与验收
2.砖的准备
砖的品种、强度等级应符合设计要求,并应规格一致,无翘曲、断裂现象。用于清水墙、柱表面的砖,尚应边角整齐、色泽均匀。抽检数量:每一生产厂家,烧结普通砖、混凝土实心砖每15万块,烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批;不足上述数量时按一批计,抽检数量为一组。
上一页
下一页
返回
单元3. 1 砖砌体工程

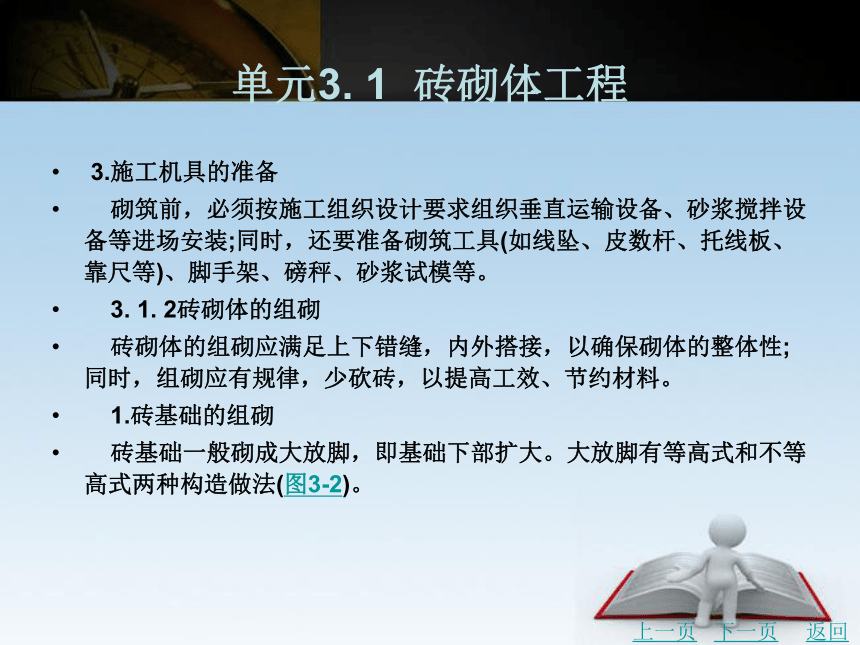

3.施工机具的准备
砌筑前,必须按施工组织设计要求组织垂直运输设备、砂浆搅拌设备等进场安装;同时,还要准备砌筑工具(如线坠、皮数杆、托线板、靠尺等)、脚手架、磅秤、砂浆试模等。
3. 1. 2砖砌体的组砌
砖砌体的组砌应满足上下错缝,内外搭接,以确保砌体的整体性;同时,组砌应有规律,少砍砖,以提高工效、节约材料。
1.砖基础的组砌
砖基础一般砌成大放脚,即基础下部扩大。大放脚有等高式和不等高式两种构造做法(图3-2)。
上一页
下一页
返回
单元3. 1 砖砌体工程

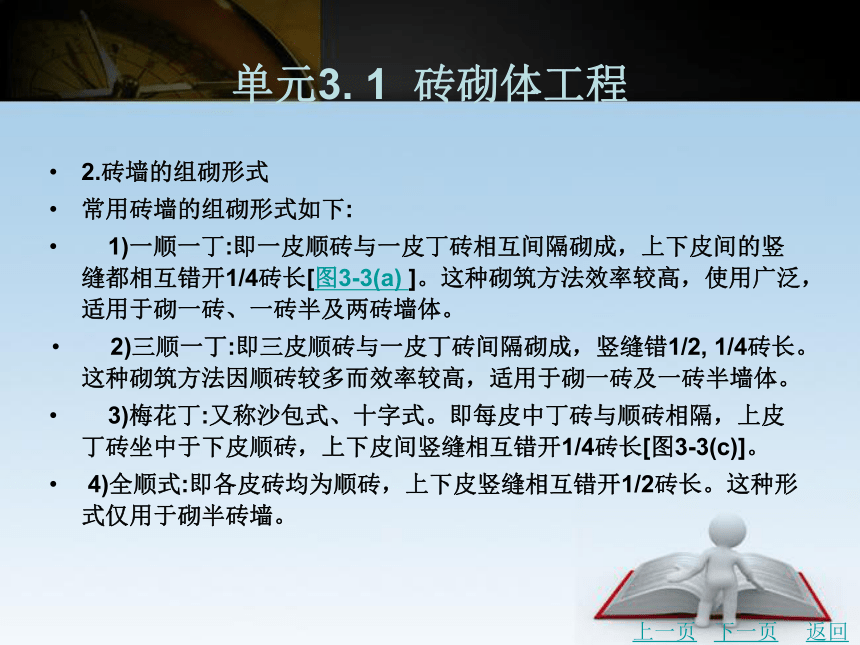

2.砖墙的组砌形式
常用砖墙的组砌形式如下:
1)一顺一丁:即一皮顺砖与一皮丁砖相互间隔砌成,上下皮间的竖缝都相互错开1/4砖长[图3-3(a) ]。这种砌筑方法效率较高,使用广泛,适用于砌一砖、一砖半及两砖墙体。
2)三顺一丁:即三皮顺砖与一皮丁砖间隔砌成,竖缝错1/2, 1/4砖长。这种砌筑方法因顺砖较多而效率较高,适用于砌一砖及一砖半墙体。
3)梅花丁:又称沙包式、十字式。即每皮中丁砖与顺砖相隔,上皮丁砖坐中于下皮顺砖,上下皮间竖缝相互错开1/4砖长[图3-3(c)]。
4)全顺式:即各皮砖均为顺砖,上下皮竖缝相互错开1/2砖长。这种形式仅用于砌半砖墙。
上一页
下一页
返回
单元3. 1 砖砌体工程

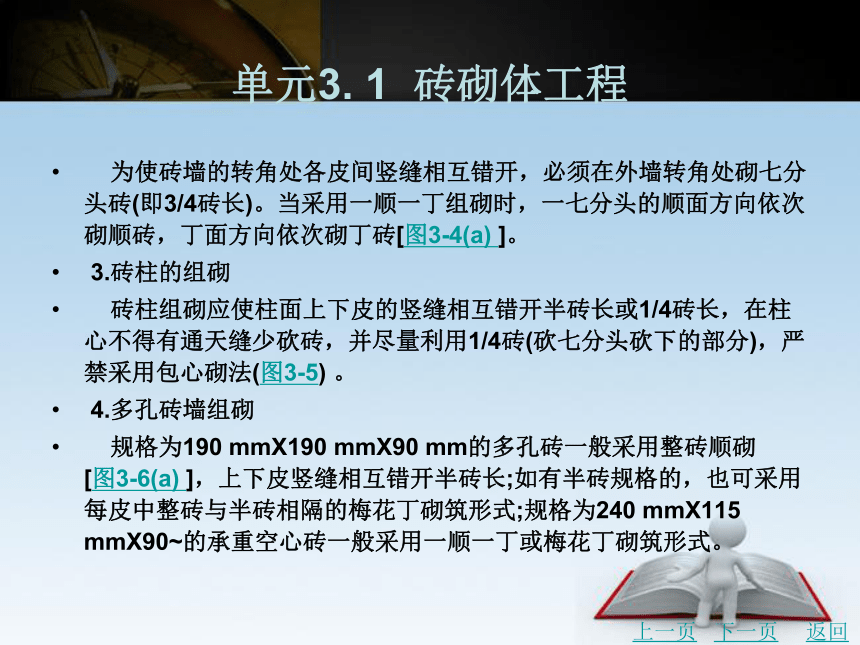

为使砖墙的转角处各皮间竖缝相互错开,必须在外墙转角处砌七分头砖(即3/4砖长)。当采用一顺一丁组砌时,一七分头的顺面方向依次砌顺砖,丁面方向依次砌丁砖[图3-4(a) ]。
3.砖柱的组砌
砖柱组砌应使柱面上下皮的竖缝相互错开半砖长或1/4砖长,在柱心不得有通天缝少砍砖,并尽量利用1/4砖(砍七分头砍下的部分),严禁采用包心砌法(图3-5) 。
4.多孔砖墙组砌
规格为190 mmX190 mmX90 mm的多孔砖一般采用整砖顺砌 [图3-6(a) ],上下皮竖缝相互错开半砖长;如有半砖规格的,也可采用每皮中整砖与半砖相隔的梅花丁砌筑形式;规格为240 mmX115 mmX90~的承重空心砖一般采用一顺一丁或梅花丁砌筑形式。
上一页
下一页
返回
单元3. 1 砖砌体工程

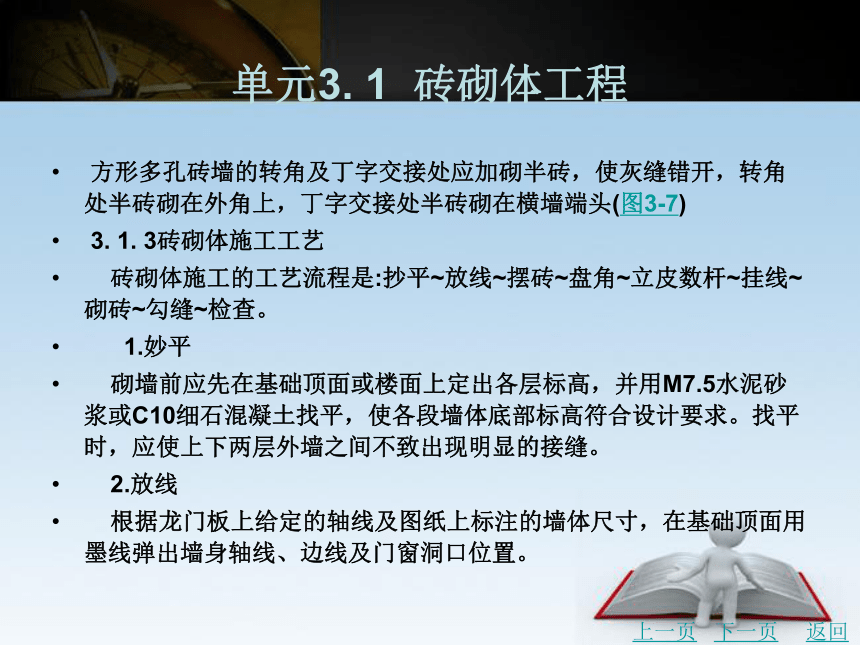

方形多孔砖墙的转角及丁字交接处应加砌半砖,使灰缝错开,转角处半砖砌在外角上,丁字交接处半砖砌在横墙端头(图3-7)
3. 1. 3砖砌体施工工艺
砖砌体施工的工艺流程是:抄平~放线~摆砖~盘角~立皮数杆~挂线~砌砖~勾缝~检查。
1.妙平
砌墙前应先在基础顶面或楼面上定出各层标高,并用M7.5水泥砂浆或C10细石混凝土找平,使各段墙体底部标高符合设计要求。找平时,应使上下两层外墙之间不致出现明显的接缝。
2.放线
根据龙门板上给定的轴线及图纸上标注的墙体尺寸,在基础顶面用墨线弹出墙身轴线、边线及门窗洞口位置。
上一页
下一页
返回
单元3. 1 砖砌体工程

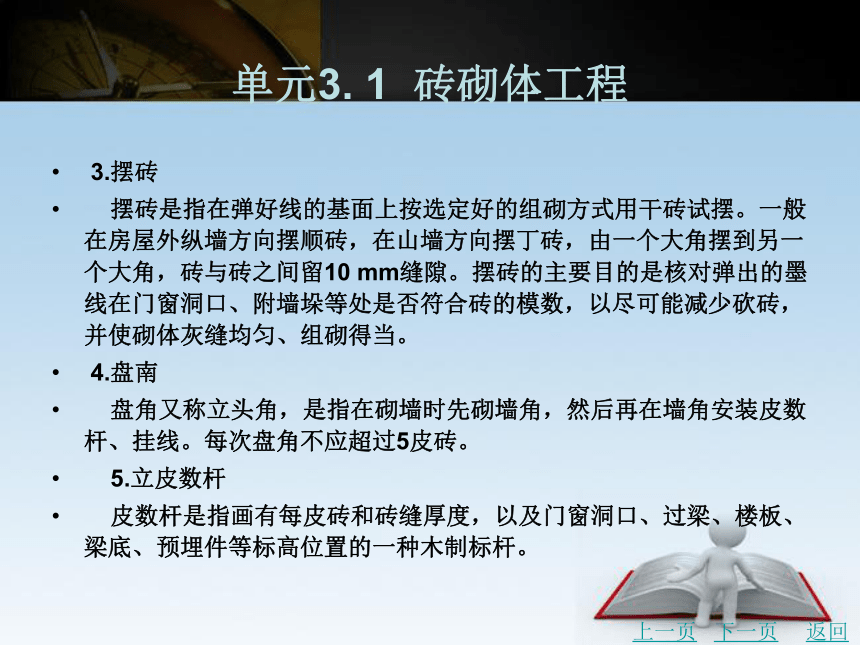

3.摆砖
摆砖是指在弹好线的基面上按选定好的组砌方式用干砖试摆。一般在房屋外纵墙方向摆顺砖,在山墙方向摆丁砖,由一个大角摆到另一个大角,砖与砖之间留10 mm缝隙。摆砖的主要目的是核对弹出的墨线在门窗洞口、附墙垛等处是否符合砖的模数,以尽可能减少砍砖,并使砌体灰缝均匀、组砌得当。
4.盘南
盘角又称立头角,是指在砌墙时先砌墙角,然后再在墙角安装皮数杆、挂线。每次盘角不应超过5皮砖。
5.立皮数杆
皮数杆是指画有每皮砖和砖缝厚度,以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆。
上一页
下一页
返回
单元3. 1 砖砌体工程

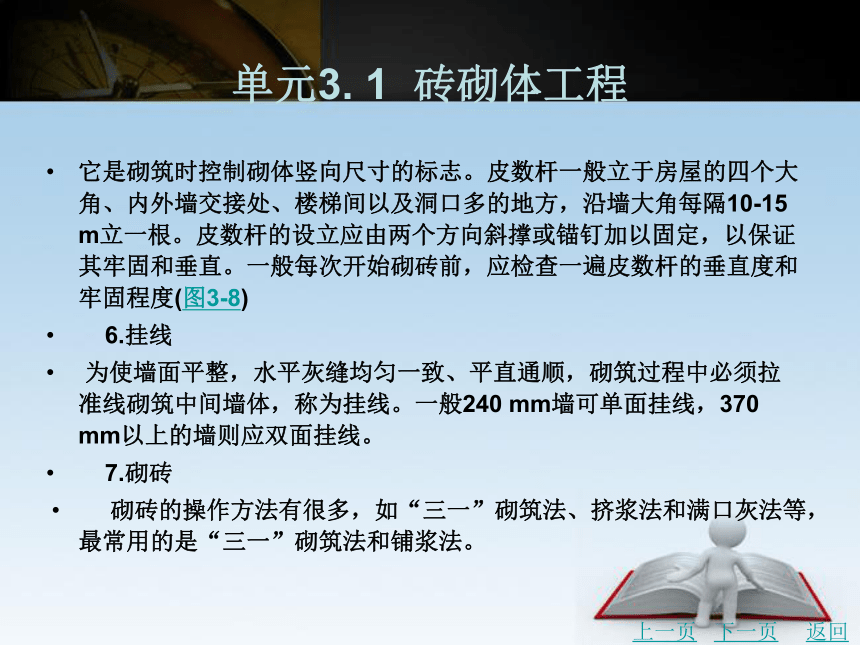

它是砌筑时控制砌体竖向尺寸的标志。皮数杆一般立于房屋的四个大角、内外墙交接处、楼梯间以及洞口多的地方,沿墙大角每隔10-15 m立一根。皮数杆的设立应由两个方向斜撑或锚钉加以固定,以保证其牢固和垂直。一般每次开始砌砖前,应检查一遍皮数杆的垂直度和牢固程度(图3-8)
6.挂线
为使墙面平整,水平灰缝均匀一致、平直通顺,砌筑过程中必须拉准线砌筑中间墙体,称为挂线。一般240 mm墙可单面挂线,370 mm以上的墙则应双面挂线。
7.砌砖
砌砖的操作方法有很多,如“三一”砌筑法、挤浆法和满口灰法等,最常用的是“三一”砌筑法和铺浆法。
上一页
下一页
返回
单元3. 1 砖砌体工程

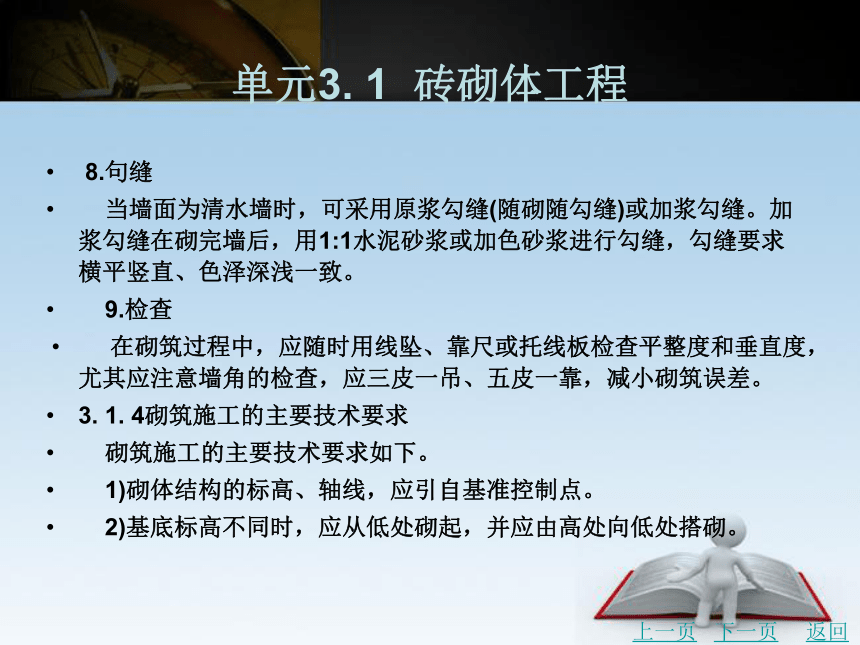

8.句缝
当墙面为清水墙时,可采用原浆勾缝(随砌随勾缝)或加浆勾缝。加浆勾缝在砌完墙后,用1:1水泥砂浆或加色砂浆进行勾缝,勾缝要求横平竖直、色泽深浅一致。
9.检查
在砌筑过程中,应随时用线坠、靠尺或托线板检查平整度和垂直度,尤其应注意墙角的检查,应三皮一吊、五皮一靠,减小砌筑误差。
3. 1. 4砌筑施工的主要技术要求
砌筑施工的主要技术要求如下。
1)砌体结构的标高、轴线,应引自基准控制点。
2)基底标高不同时,应从低处砌起,并应由高处向低处搭砌。
上一页
下一页
返回
单元3. 1 砖砌体工程

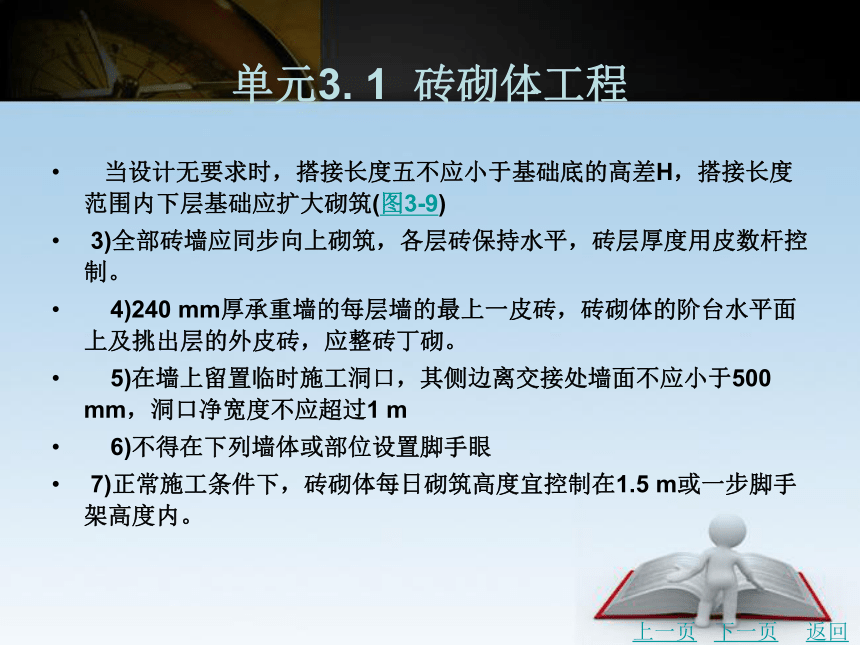

当设计无要求时,搭接长度五不应小于基础底的高差H,搭接长度范围内下层基础应扩大砌筑(图3-9)
3)全部砖墙应同步向上砌筑,各层砖保持水平,砖层厚度用皮数杆控制。
4)240 mm厚承重墙的每层墙的最上一皮砖,砖砌体的阶台水平面上及挑出层的外皮砖,应整砖丁砌。
5)在墙上留置临时施工洞口,其侧边离交接处墙面不应小于500 mm,洞口净宽度不应超过1 m
6)不得在下列墙体或部位设置脚手眼
7)正常施工条件下,砖砌体每日砌筑高度宜控制在1.5 m或一步脚手架高度内。
上一页
下一页
返回
单元3. 1 砖砌体工程

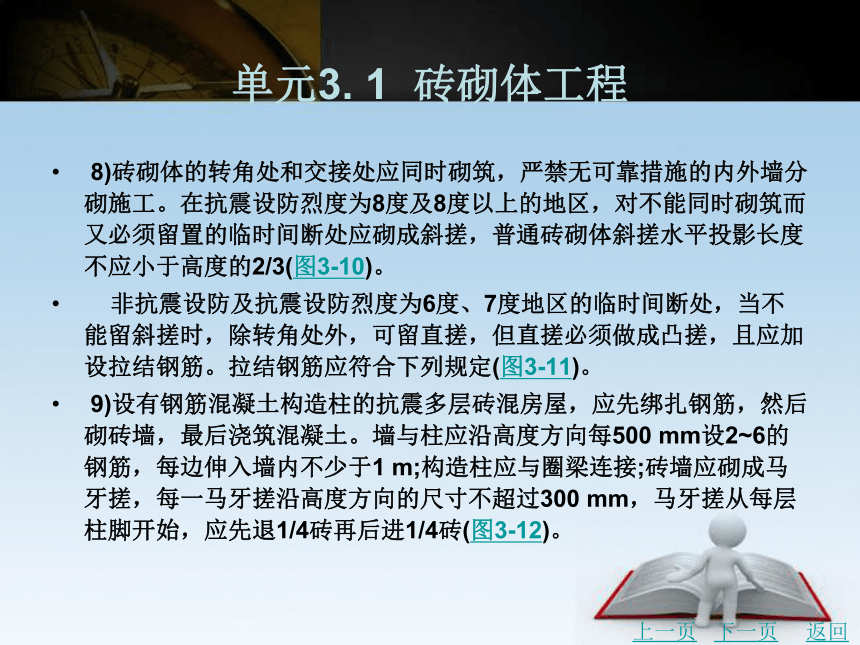

8)砖砌体的转角处和交接处应同时砌筑,严禁无可靠措施的内外墙分砌施工。在抗震设防烈度为8度及8度以上的地区,对不能同时砌筑而又必须留置的临时间断处应砌成斜搓,普通砖砌体斜搓水平投影长度不应小于高度的2/3(图3-10)。
非抗震设防及抗震设防烈度为6度、7度地区的临时间断处,当不能留斜搓时,除转角处外,可留直搓,但直搓必须做成凸搓,且应加设拉结钢筋。拉结钢筋应符合下列规定(图3-11)。
9)设有钢筋混凝土构造柱的抗震多层砖混房屋,应先绑扎钢筋,然后砌砖墙,最后浇筑混凝土。墙与柱应沿高度方向每500 mm设2~6的钢筋,每边伸入墙内不少于1 m;构造柱应与圈梁连接;砖墙应砌成马牙搓,每一马牙搓沿高度方向的尺寸不超过300 mm,马牙搓从每层柱脚开始,应先退1/4砖再后进1/4砖(图3-12)。
上一页
下一页
返回
单元3. 1 砖砌体工程
10)砖砌体组砌方法应正确,内、外搭砌,上、下错缝。清水墙、窗间墙无通缝;混水墙中不得有长度大于300 mm的通缝,长度为200-300 mm的通缝每间不超过3处,且不得位于同一面墙体上。砖柱不得采用包心砌法。
11)砖砌体的灰缝应横平竖直,厚薄均匀。
12)砖砌体尺寸、位置的允许偏差及检验应符合表3-2的规定。
上一页
返回
单元3. 2 砌块砌体工程
3. 2. 1填充墙砌体工程
1.施工准备
(1)砌块准备
用于砌筑填充墙的砌块主要有蒸压加气混凝土砌块、轻集料混凝土小型空心砌块。
小砌块的品种、强度等级应符合设计要求。砌块进场应检查其产品合格证书、产品性能检查报告及外观质量。抽检数量:小砌块每1万块为一验收批,不足上述数量时按一批计,抽检数量为一组。
(2)砂浆拌制
参见3.1.1相应内容。
下一页
返回
单元3. 2 砌块砌体工程
(3)施工机具准备
主要施工机具有砂浆搅拌机、磅秤、冲击钻、小型切割机、手锯、托线板、水平尺等。
2.工艺流程与施工要点
填充墙砌块砌体施工的工艺流程是:基层处理~墙体放线~植筋~制备砂浆~砌块排列~铺砂浆~砌块就位~校正~竖缝灌浆~勾缝。
3.填允墙砌体的主要质量要求
1)砌体水平灰缝厚度和竖向灰缝宽度:轻集料混凝土小型空心砌块砌体的灰缝应为8-12 mm。
2)砌体灰缝的砂浆饱满度:蒸压加气混凝土砌块、轻集料混凝土小型空心砌块砌体,水平灰缝和竖向灰缝的砂浆饱满度均应80%
上一页
下一页
返回
单元3. 2 砌块砌体工程
抽检数量:每检验批抽查不应少于5处。
检查方法:采用百格网检查块体底面或侧面砂浆的粘结痕迹面积。
3)植筋实体检测:填充墙与承重墙、柱、梁采用植筋连接方式时,应进行原位试验检查,抽检数量按表3-4确定。
4)拉结钢筋或网片的位置与埋置长度:填充墙留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中,埋置长度应符合设计要求,竖向位置偏差不应超过一皮高度。
5)填充墙砌体尺寸、位置的允许偏差及检验方法应符合表3-5的规定。
上一页
下一页
返回
单元3. 2 砌块砌体工程
3. 2. 2混凝土小砌块砌体施工
1.材料要求与施工准备
用于砌筑承重墙的砌块主要有普通混凝土小型空心砌块和轻集料混凝土小型空心砌块,简称小砌块。
小砌块砌体施工时所用砌块的产品龄期不应小于28 d。砌筑小砌块时,应清除表面污物和芯柱用小砌块孔洞底部的毛边,剔除外观质量不合格的小砌块。承重墙体使用的小砌块应完整、无缺损、无裂缝。
2.砌筑要点
小砌块砌筑工艺与砖砌体基本相同。
1)砌筑时,应立皮数杆且挂线施工,以保证水平灰缝的平直度和竖向构造变化部位的正确留设。
上一页
下一页
返回
单元3. 2 砌块砌体工程
2)小砌块墙体宜逐块坐(铺)浆砌筑。砌筑时应将生产时的底面朝上反砌于墙上。
3)小砌块墙体应孔对孔、肋对肋错缝搭砌。单排孔小砌块的搭接长度应为块体长度的1/2;多排孔小砌块的搭接长度可适当调整,但不宜小于砌块长度的1/3,且不应小于90 mm。墙体的个别部位不能满足上述要求时,应在灰缝中设置拉结钢筋或钢筋网片,但竖向通缝仍不得超过两皮小砌块。
4)墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜搓,斜搓水平投影长度不应小于斜搓高度。
5)芯柱处小砌块墙体砌筑应符合下列规定:
上一页
下一页
返回
单元3. 2 砌块砌体工程
①每一楼层芯柱处第一皮砌体应采用开口小砌块;
②砌筑时应随砌随清除小砌块孔内的毛边,并将灰缝中挤出的砂浆刮净。
6)芯柱混凝土宜选用专用小砌块灌孔混凝土。浇筑芯柱混凝土应符合下列规定:
①每次连续浇筑的高度宜为半个楼层,但不应大于1. 8 m;
②浇筑芯柱混凝土时,砌筑砂浆强度应大于1 MPa;
③清除孔内掉落的砂浆等杂物,并用水冲淋孔壁;
④浇筑芯柱混凝土前,应先注入适量与芯柱混凝土相同的去石砂浆;
⑤每浇筑400-500 mm捣实一次,或边浇筑边捣实。
上一页
下一页
返回
单元3. 2 砌块砌体工程
7)小砌块砌体的芯柱在楼盖处应贯通,不得削弱芯柱截面尺寸;芯柱混凝土不得漏灌。
小砌块砌体尺寸、位置的允许偏差应按砖砌体规定执行,参见 表3-2 。
上一页
返回
单元3. 3 砌体工程冬期施工
3. 3. 1砌体工程冬期施工的一般规定
砌体工程冬期施工一般规定如下。
1)冬期施工材料应符合下列规定:
①砖、石、砌体在砌筑前,应清除表面的污物、冰雪等,不得使用遭水浸或受冻后表面结冰、被污染的砖或砌块。
②砂浆宜用普通硅酸盐水泥拌制,不得使用无水泥拌制的砂浆。
③拌制砂浆所用的砂,不得含有冰块和直径大于10 mm的冻结块或冰块。
④石灰膏、电石膏等材料应有保温措施。如遭冻结,经融化后方可使用。
下一页
返回
单元3. 3 砌体工程冬期施工
⑤拌和砂浆时,水的温度不得超过80C;砂的加热温度不得超过40C,且水泥不得与80C以上的热水直接接触。砂浆稠度应较常温适当增大,且不得二次加水调整砂浆和易性。
2)砌筑间歇时间,宜及时在砌体表面进行保护性覆盖,砌体面层不得留有砂浆。继续砌筑前,应将砌体表面清理干净。
3)施工日记应记录大气温度、暖棚内温度、砌筑时砂浆温度、外加剂掺量等有关资料。
4)砂浆试块的留置,除应按照常温规定的要求外,尚应增设一组与砌体同条件养护的试块,用于检验在常温28 d的强度。如有特殊需要,可以增加相应龄期的同条件养护试块。
上一页
下一页
返回
单元3. 3 砌体工程冬期施工
3. 3. 2外加剂法
砌筑工程冬期施工中宜选用外加剂法施工。当采用外加剂法时,可使用氯盐或亚硝酸钠等外加剂拌制砂浆。由于此类盐可使砂浆在一定的负温下不致冻结,使水泥的水化作用继续进行,从而起到一定的抗冻作用。具体要求如下:
1)氯盐应以氯化钠为主。当气温低于一15 C时,也可与氯化钙复合使用。氯盐掺量应按表3-6选用。
2)砌筑时砂浆温度不应低于SC。
3)当设计无要求,且最低气温等于或低于一15 C时,砌筑承重砌体的砂浆强度等级应按常温施工提高一级。
4)氯盐砂浆中复掺入引气型外加剂时,应在氯盐砂浆搅拌的后期掺入。
上一页
下一页
返回
单元3. 3 砌体工程冬期施工
5)采用氯盐砂浆时,由于氯盐对钢筋及钢预埋件有锈蚀作用,故应预先做好防腐处理。
6)氯盐砂浆砌体施工时,每日砌筑高度不宜超过1. 2 m,墙体留置的洞口,距交接墙处不应小于70 cm
7)下列工程不得采用掺入氯盐的砂浆砌筑:对装饰工程有特殊要求的建筑物;使用环境湿度大于80%的工程;配筋、钢埋件无可靠防腐处理措施的砌体;接近高压电线的建筑物,如发电站、变电所等工程;经常处于地下水位变化范围内,以及在地下未设防水层的结构。
上一页
下一页
返回
单元3. 3 砌体工程冬期施工
3. 3. 3暖棚法
暖棚法适用于地下工程、基础工程以及工期紧迫的砌体结构。施工时暖棚内的最低温度不得低于5C。
砌体在暖棚内的养护时间应根据暖棚内的温度确定,并符合表3-7的规定。
上一页
返回
