(共98张PPT)

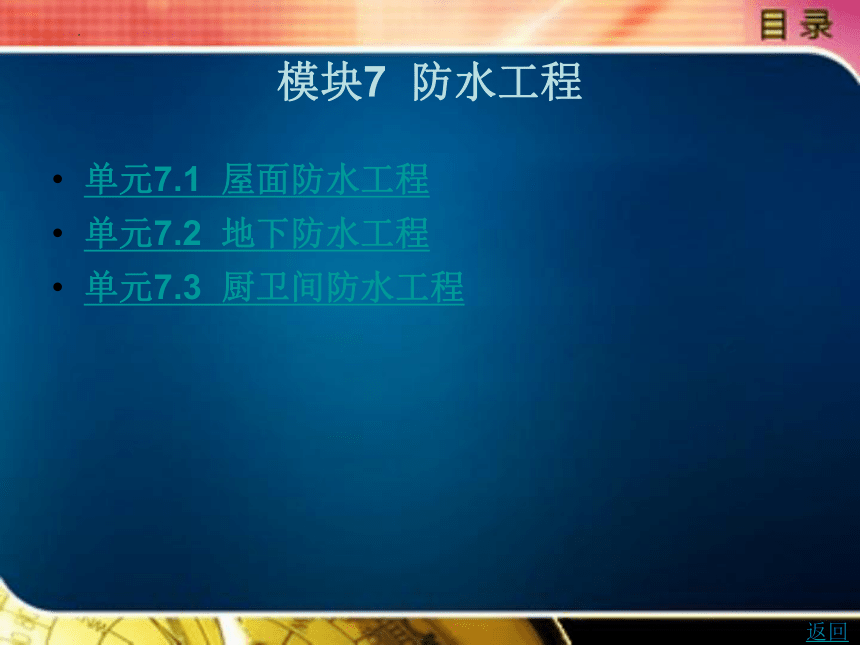

模块7 防水工程
单元7.1 屋面防水工程
单元7.2 地下防水工程
单元7.3 厨卫间防水工程
返回
单元7.1 屋面防水工程

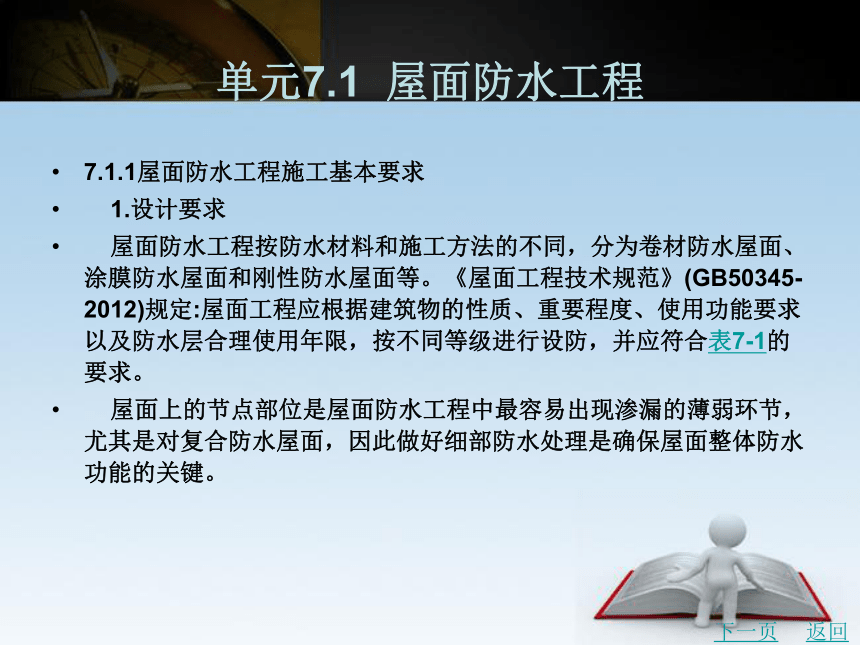

7.1.1屋面防水工程施工基本要求
1.设计要求
屋面防水工程按防水材料和施工方法的不同,分为卷材防水屋面、涂膜防水屋面和刚性防水屋面等。《屋面工程技术规范》(GB50345-2012)规定:屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限,按不同等级进行设防,并应符合表7-1的要求。
屋面上的节点部位是屋面防水工程中最容易出现渗漏的薄弱环节,尤其是对复合防水屋面,因此做好细部防水处理是确保屋面整体防水功能的关键。
下一页
返回
单元7.1 屋面防水工程

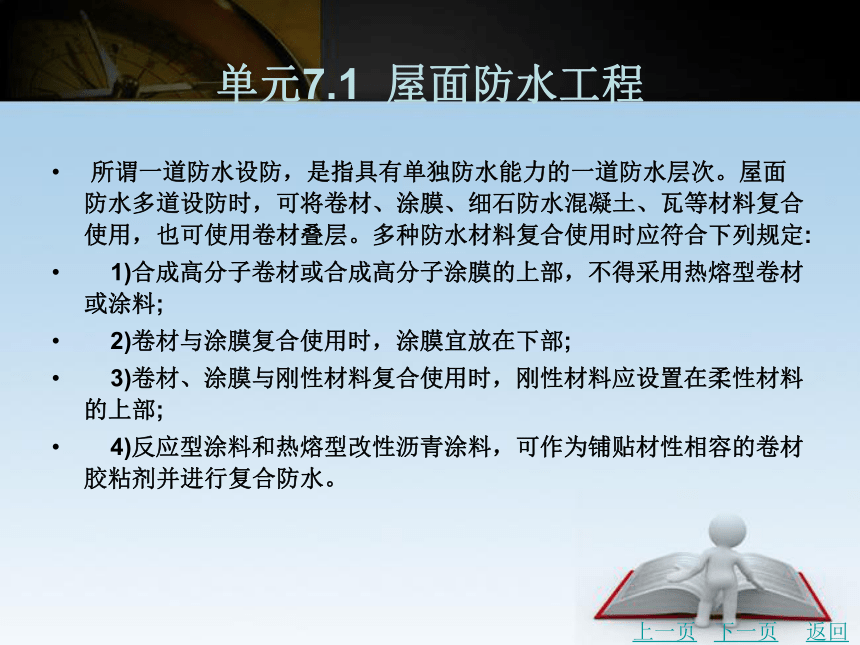

所谓一道防水设防,是指具有单独防水能力的一道防水层次。屋面防水多道设防时,可将卷材、涂膜、细石防水混凝土、瓦等材料复合使用,也可使用卷材叠层。多种防水材料复合使用时应符合下列规定:
1)合成高分子卷材或合成高分子涂膜的上部,不得采用热熔型卷材或涂料;
2)卷材与涂膜复合使用时,涂膜宜放在下部;
3)卷材、涂膜与刚性材料复合使用时,刚性材料应设置在柔性材料的上部;
4)反应型涂料和热熔型改性沥青涂料,可作为铺贴材性相容的卷材胶粘剂并进行复合防水。
上一页
下一页
返回
单元7.1 屋面防水工程

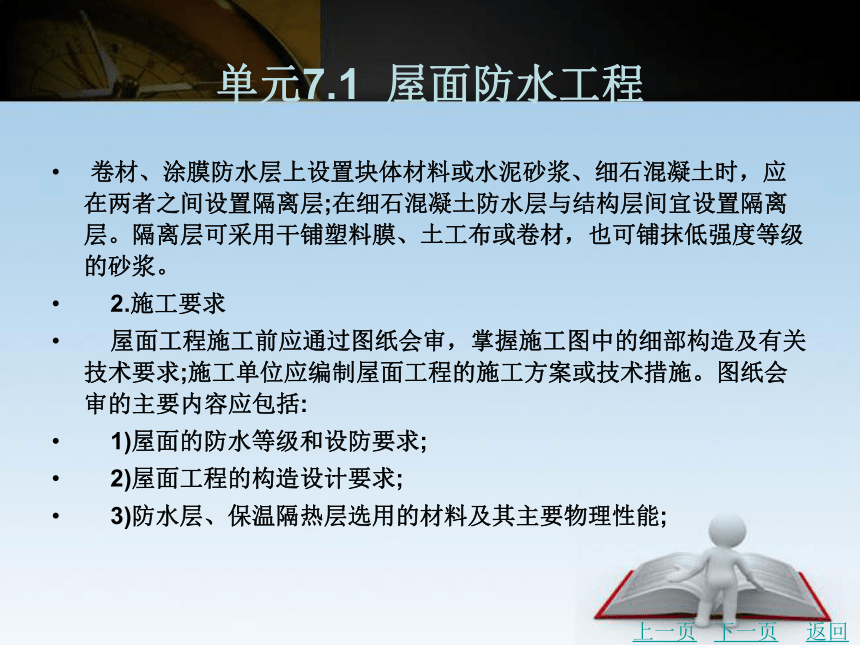

卷材、涂膜防水层上设置块体材料或水泥砂浆、细石混凝土时,应在两者之间设置隔离层;在细石混凝土防水层与结构层间宜设置隔离层。隔离层可采用干铺塑料膜、土工布或卷材,也可铺抹低强度等级的砂浆。
2.施工要求
屋面工程施工前应通过图纸会审,掌握施工图中的细部构造及有关技术要求;施工单位应编制屋面工程的施工方案或技术措施。图纸会审的主要内容应包括:
1)屋面的防水等级和设防要求;
2)屋面工程的构造设计要求;
3)防水层、保温隔热层选用的材料及其主要物理性能;
上一页
下一页
返回
单元7.1 屋面防水工程
4)屋面细部构造的密封防水措施、选用的材料及其主要物理性能;
5)屋面排水系统设计要求。
屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。材料进场后,应按规定抽样复验,提出试验报告,严禁在工程中使用不合格的材料。
屋面工程施工属露天作业,受气候环境影响较其他分部工程大,为保证施工质量,应有一个良好的施工环境。屋面保温层和防水层不得在雨天、雪天和五级风及其以上时施工;施工中途下雨、下雪时应做好防护工作。《屋面工程技术规范》(GB 50345 2012)根据材料性能及施工工艺不同,分别规定了适于施工的环境气温,见表7-2 。
上一页
下一页
返回
单元7.1 屋面防水工程

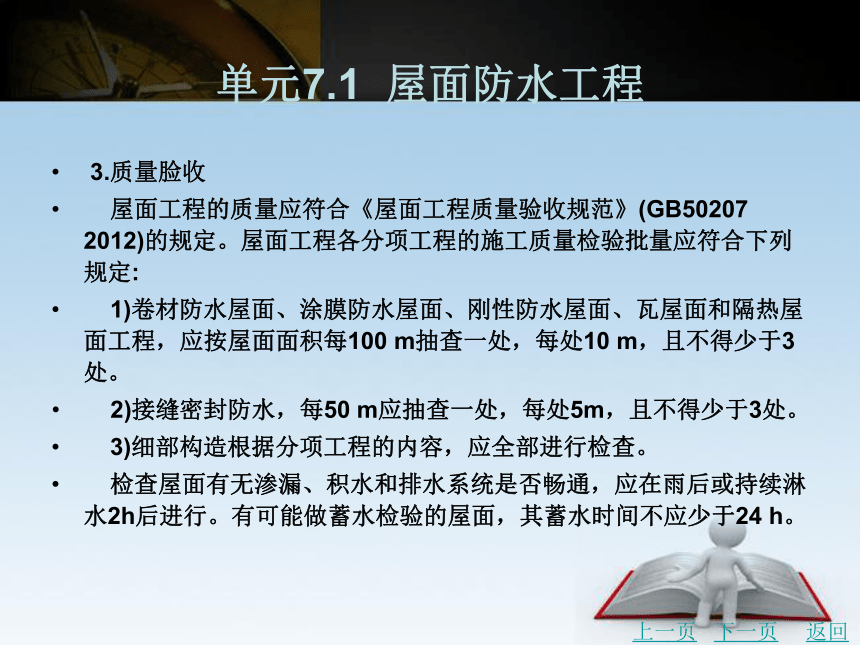

3.质量脸收
屋面工程的质量应符合《屋面工程质量验收规范》(GB50207 2012)的规定。屋面工程各分项工程的施工质量检验批量应符合下列规定:
1)卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面和隔热屋面工程,应按屋面面积每100 m抽查一处,每处10 m,且不得少于3处。
2)接缝密封防水,每50 m应抽查一处,每处5m,且不得少于3处。
3)细部构造根据分项工程的内容,应全部进行检查。
检查屋面有无渗漏、积水和排水系统是否畅通,应在雨后或持续淋水2h后进行。有可能做蓄水检验的屋面,其蓄水时间不应少于24 h。
上一页
下一页
返回
单元7.1 屋面防水工程

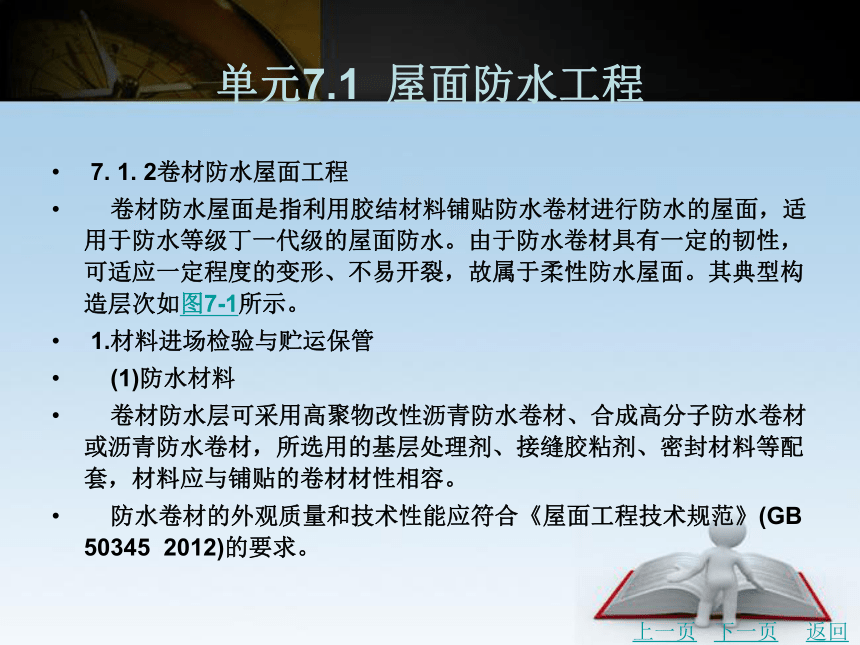

7. 1. 2卷材防水屋面工程
卷材防水屋面是指利用胶结材料铺贴防水卷材进行防水的屋面,适用于防水等级丁一代级的屋面防水。由于防水卷材具有一定的韧性,可适应一定程度的变形、不易开裂,故属于柔性防水屋面。其典型构造层次如图7-1所示。
1.材料进场检验与贮运保管
(1)防水材料
卷材防水层可采用高聚物改性沥青防水卷材、合成高分子防水卷材或沥青防水卷材,所选用的基层处理剂、接缝胶粘剂、密封材料等配套,材料应与铺贴的卷材材性相容。
防水卷材的外观质量和技术性能应符合《屋面工程技术规范》(GB 50345 2012)的要求。
上一页
下一页
返回
单元7.1 屋面防水工程

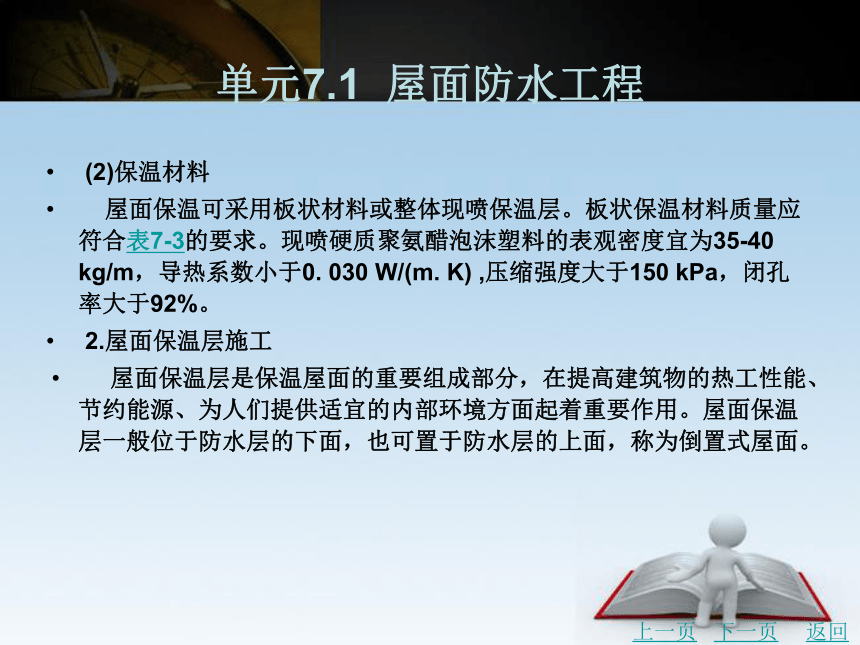

(2)保温材料
屋面保温可采用板状材料或整体现喷保温层。板状保温材料质量应符合表7-3的要求。现喷硬质聚氨醋泡沫塑料的表观密度宜为35-40 kg/m,导热系数小于0. 030 W/(m. K) ,压缩强度大于150 kPa,闭孔率大于92%。
2.屋面保温层施工
屋面保温层是保温屋面的重要组成部分,在提高建筑物的热工性能、节约能源、为人们提供适宜的内部环境方面起着重要作用。屋面保温层一般位于防水层的下面,也可置于防水层的上面,称为倒置式屋面。
上一页
下一页
返回
单元7.1 屋面防水工程

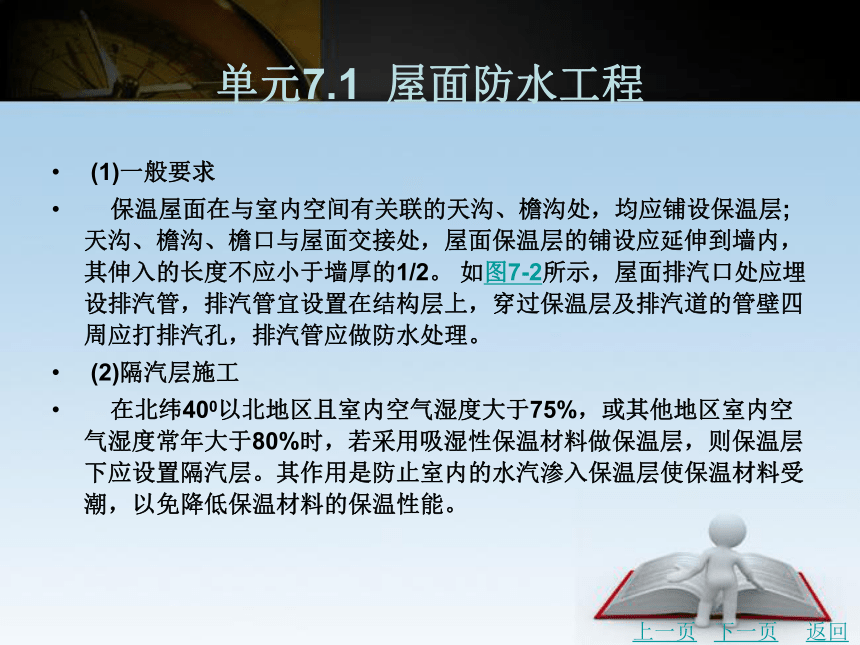

(1)一般要求
保温屋面在与室内空间有关联的天沟、檐沟处,均应铺设保温层;天沟、檐沟、檐口与屋面交接处,屋面保温层的铺设应延伸到墙内,其伸入的长度不应小于墙厚的1/2。 如图7-2所示,屋面排汽口处应埋设排汽管,排汽管宜设置在结构层上,穿过保温层及排汽道的管壁四周应打排汽孔,排汽管应做防水处理。
(2)隔汽层施工
在北纬400以北地区且室内空气湿度大于75%,或其他地区室内空气湿度常年大于80%时,若采用吸湿性保温材料做保温层,则保温层下应设置隔汽层。其作用是防止室内的水汽渗入保温层使保温材料受潮,以免降低保温材料的保温性能。
上一页
下一页
返回
单元7.1 屋面防水工程

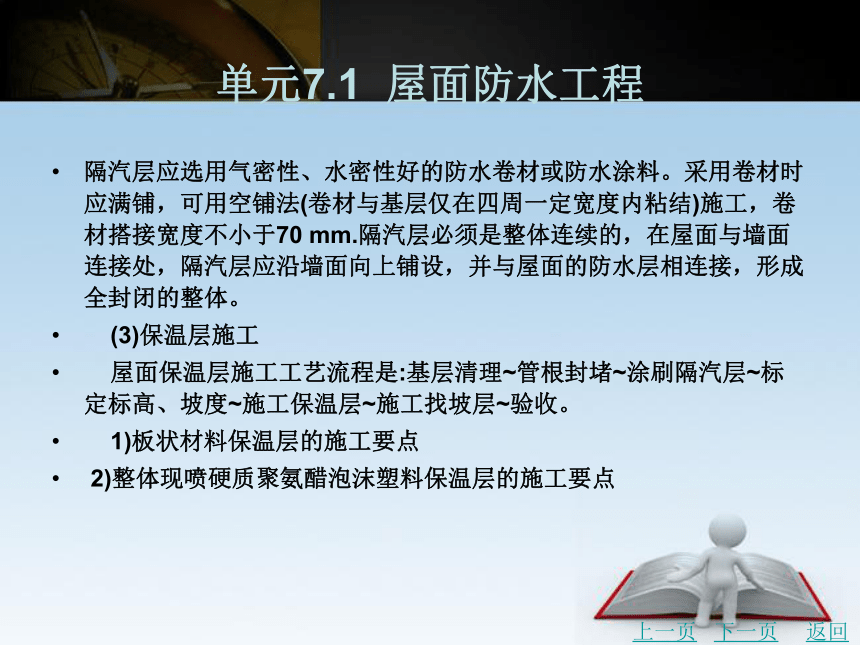

隔汽层应选用气密性、水密性好的防水卷材或防水涂料。采用卷材时应满铺,可用空铺法(卷材与基层仅在四周一定宽度内粘结)施工,卷材搭接宽度不小于70 mm.隔汽层必须是整体连续的,在屋面与墙面连接处,隔汽层应沿墙面向上铺设,并与屋面的防水层相连接,形成全封闭的整体。
(3)保温层施工
屋面保温层施工工艺流程是:基层清理~管根封堵~涂刷隔汽层~标定标高、坡度~施工保温层~施工找坡层~验收。
1)板状材料保温层的施工要点
2)整体现喷硬质聚氨醋泡沫塑料保温层的施工要点
上一页
下一页
返回
单元7.1 屋面防水工程

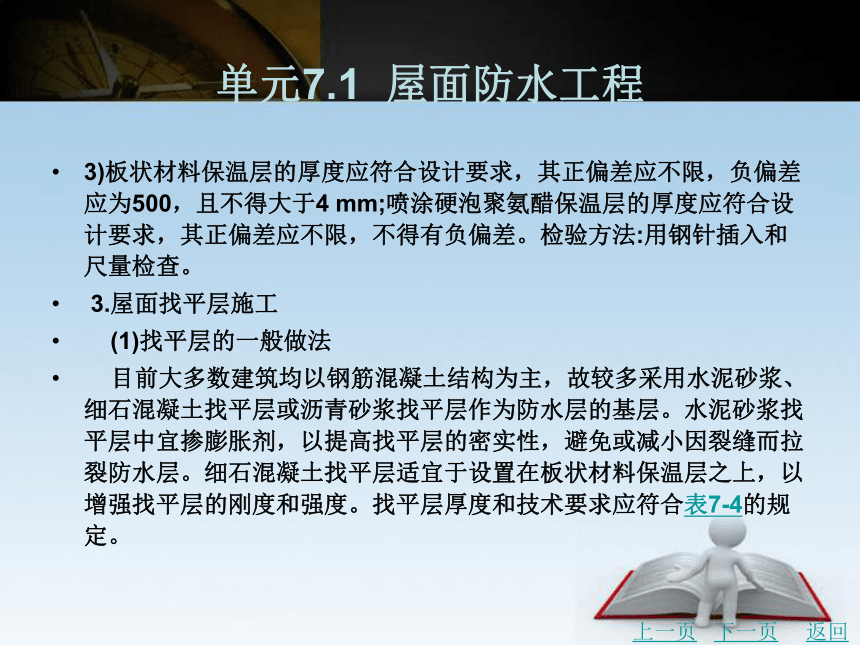

3)板状材料保温层的厚度应符合设计要求,其正偏差应不限,负偏差应为500,且不得大于4 mm;喷涂硬泡聚氨醋保温层的厚度应符合设计要求,其正偏差应不限,不得有负偏差。检验方法:用钢针插入和尺量检查。
3.屋面找平层施工
(1)找平层的一般做法
目前大多数建筑均以钢筋混凝土结构为主,故较多采用水泥砂浆、细石混凝土找平层或沥青砂浆找平层作为防水层的基层。水泥砂浆找平层中宜掺膨胀剂,以提高找平层的密实性,避免或减小因裂缝而拉裂防水层。细石混凝土找平层适宜于设置在板状材料保温层之上,以增强找平层的刚度和强度。找平层厚度和技术要求应符合表7-4的规定。
上一页
下一页
返回
单元7.1 屋面防水工程

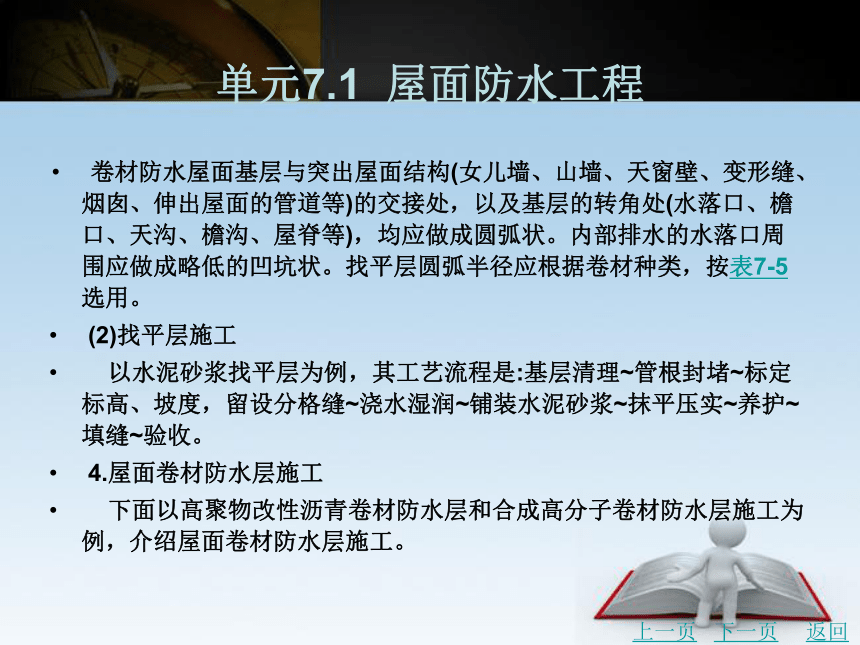

卷材防水屋面基层与突出屋面结构(女儿墙、山墙、天窗壁、变形缝、烟囱、伸出屋面的管道等)的交接处,以及基层的转角处(水落口、檐口、天沟、檐沟、屋脊等),均应做成圆弧状。内部排水的水落口周围应做成略低的凹坑状。找平层圆弧半径应根据卷材种类,按表7-5选用。
(2)找平层施工
以水泥砂浆找平层为例,其工艺流程是:基层清理~管根封堵~标定标高、坡度,留设分格缝~浇水湿润~铺装水泥砂浆~抹平压实~养护~填缝~验收。
4.屋面卷材防水层施工
下面以高聚物改性沥青卷材防水层和合成高分子卷材防水层施工为例,介绍屋面卷材防水层施工。
上一页
下一页
返回
单元7.1 屋面防水工程
卷材防水层施工的工艺流程:基层表面清理、修补~喷涂基层处理剂~节点附加增强处理~定位、弹线、试铺~铺贴卷材~收头处理、节点密封~清理、检查、修整~蓄水试验~保护层施工。
(1)一般要求
1)基层处理剂。铺贴高聚物改性沥青卷材和合成高分子卷材,应采用专用的基层处理剂。
2)卷材铺设方向。
3)卷材铺贴方法。卷材与基层的粘结方法包括满粘法、条粘法、点粘法、空铺法和机械固定法等形式。
上一页
下一页
返回
单元7.1 屋面防水工程
4)施工顺序。屋面防水层施工时,应先做好节点、附加层和屋面排水比较集中等部位的处理,然后由屋面最低处向上进行。铺贴天沟、檐沟卷材时,宜顺天沟、檐沟方向,减少卷材的搭接。
5)搭接法及宽度要求。铺贴卷材时应采用搭接法。平行于屋脊的搭接缝应顺流水方向搭接;垂直于屋脊的搭接缝应顺年最大频率风向搭接。叠层铺贴的各层卷材,在天沟与屋面的交接处应采用叉接法搭接,搭接缝应错开;搭接缝宜留在屋面或天沟侧面,不宜留在沟底。
上下层及相邻两幅卷材的搭接缝应错开,各种卷材搭接宽度应符合表7-6的要求。
上一页
下一页
返回
单元7.1 屋面防水工程
(2)热熔法施工
高聚物改性沥青卷材,由于其底面涂有一层软化点较高的改性沥青热熔胶,因此可采用热熔法施工。这种施工方法受气候影响小,对基层表面干燥程度要求相对宽松。厚度小于3 mm的高聚物改性沥青防水卷材,严禁采用热熔法施工。
热熔法铺贴卷材的工艺流程是:热源烘烤滚铺防水卷材~排汽压实~接缝热熔压牢~接缝密封。
(3)冷粘法施工
合成高分子卷材一般只能采用冷粘法铺贴,而高聚物改性沥青卷材除热熔法铺贴外,也可采用冷粘法铺贴。
上一页
下一页
返回
单元7.1 屋面防水工程
(4)保护层施工
为延长卷材防水层的使用年限,在卷材防水层上均应设置保护层。高聚物改性沥青防水卷材保护层和合成高分子防水卷材保护层可采用浅色涂料、铝箔、块体材料、水泥砂浆、细石混凝土等材料。
防水卷材保护层的施工应符合下列规定:
1)采用浅色涂料做保护层时,应待卷材铺贴完成,并经检验合格、清扫干净后涂刷。
涂层应与卷材粘结牢固,厚薄均匀,不得漏涂。
2)采用水泥砂浆做保护层时,表面应抹平压光,并应设表面分格缝,分格面积宜为1 m2。
上一页
下一页
返回
单元7.1 屋面防水工程
3)采用块体材料做保护层时,宜留设分格缝,其纵横间距不宜大于10 m,分格缝宽度不宜小于20 mm
4)采用细石混凝土做保护层时,混凝土应振捣密实,表面抹平压光,并应留设分格缝,其纵横缝间距不宜大于6 m
5)水泥砂浆、块体材料或细石混凝土保护层与防水层之间应设置隔离层。
6)水泥砂浆、块体材料或细石混凝土保护层与女儿墙之间应预留宽度为30 mm的缝隙,并用密封材料嵌填严密。
7. 1. 3涂膜防水屋面工程
涂膜防水屋面是指在屋面基层上涂刷防水涂料,经固化后形成一层有一定厚度和弹性的整体涂膜,从而起到防水作用的屋面。
上一页
下一页
返回
单元7.1 屋面防水工程
涂膜防水屋面主要适用于防水等级为111级、代级的屋面防水,也可用作丁级、11级屋面多道防水设防中的一道防水层。涂膜防水屋面的构造与卷材防水基本相同。
涂膜防水施工的特点是涂料在涂刷前呈液态,可在平面、立面及阴角、阳角等复杂表面形成无接缝的完整的防水层;施工时无须加热,相对减少了环境污染,便于操作,改善了劳动条件;防水层自重小,适用于轻型屋面等防水;涂料防水层有较好的延伸性、耐久性和耐候性;防水涂料既是防水层又是胶粘剂,施工质量容易保证,维修简便,对基层裂缝、施工缝、水落口及伸出屋面的管道周围等易渗漏部位,容易进行增强涂刷或贴布作业。
上一页
下一页
返回
单元7.1 屋面防水工程
1.防水涂料进场检验与贮运保管
涂膜防水层应采用高聚物改性沥青防水涂料和合成高分子防水涂料。无机盐类防水涂料不适用于屋面防水工程。
进场的防水涂料和胎体增强材料抽样复验应符合下列规定:
1)同一规格、品种的防水涂料,每10t为一批,不足10t者按一批进行抽样。
2)防水涂料和胎体增强材料的物理性能检验,全部指标达到标准规定的即为合格。
进场的防水涂料和胎体增强材料物理性能应检验下列项目:
1)高聚物改性青防水涂料:固体含量、耐热性、低温柔性、不透水性、延伸性或抗裂性;
上一页
下一页
返回
单元7.1 屋面防水工程
2)合成高分子防水涂料和聚合物水泥防水涂料:拉伸强度、断裂伸长率、低温柔性、不透水性、固体含量;
3)胎体增强材料:拉力和延伸率。
2.涂膜防水层施工
涂膜防水层施工的工艺流程是:基层表面清理、修理~喷涂基层处理剂(底涂料)~特殊部位附加增强处理~涂布防水涂料及铺贴胎体增强材料~清理与检查修理~保护层施工。
(1)涂膜防水层的厚度
防水涂膜应由两层以上涂层组成,其总厚度必须符合设计要求和规范规定。
上一页
下一页
返回
单元7.1 屋面防水工程
高聚物改性沥青防水涂膜在防水等级为II , I级屋面上使用时,其厚度不应小于3 mm;在防水等级为代级屋面上使用时,其厚度不应小于2 mm,可通过薄涂多次来达到厚度要求。合成高分子防水涂料性能优越但价格较贵,故涂膜厚度在一道设防时不应小于2 mm;与其他防水材料复合使用时,由于综合防水效果好,涂膜本身厚度可薄一些,但不应小1.5mm
(2)涂膜防水层的施工顺序
涂膜防水层应按“先高后低、先远后近”的原则进行施工。先涂布节点、附加层,然后再进行大面积涂布。屋面转角及立面的涂层应薄涂多遍,不得有流淌。
上一页
下一页
返回
单元7.1 屋面防水工程
(3)涂膜防水层的涂布
防水涂膜在满足厚度要求的前提下,涂刷的遍数越多对成膜的密实度越好。因此,应多遍涂刷,无论是厚质涂料还是薄质涂料,均不得一次成膜。防水涂膜分层分遍涂布时,需等先涂的涂层干燥成膜后,方可涂布后一遍涂料。涂层应厚薄均匀,表面平整。
涂层中夹铺胎体增强材料时,宜边涂边铺胎体,胎体应刮平并排出气泡,胎体与涂料应粘合良好。在胎体上涂布涂料时,应使涂料浸透胎体,覆盖完全,不得有胎体外露现象。
(4)涂膜保护层的设置
涂膜防水屋面应设置保护层。保护层材料可使用细砂、云母、蛙石、浅色涂料、水泥砂浆或块材等。
上一页
下一页
返回
单元7.1 屋面防水工程
采用水泥砂浆或块材时,应在涂膜与保护层之间设置隔离层,水泥砂浆保护层厚度不宜小于20 mm。当用细砂、云母或蛙石等撒布材料做保护层时,应筛去粉料,在刮涂最后一遍涂料时,边刮涂边撒布均匀,不得露底。涂料干燥后,将多余的撒布料清除,以避免雨水冲刷堵塞水落口。涂料属水乳型高聚物改性沥青防水涂料,采用撒布材料做保护层时,撒布后应进行辊压粘牢。当合成高分子防水涂膜采用浅色涂料保护层时,应在涂膜固化后进行。
在涂膜实干前,不得在防水层上进行其他施工作业。涂膜防水屋面上不得直接堆放物品。
7.1.4刚性防水屋面工程
刚性防水屋面是指利用普通细石混凝土、补偿收缩混凝土等材料作为防水层的屋面。
上一页
下一页
返回
单元7.1 屋面防水工程
刚性防水屋面主要依靠混凝土自身的密实性,并采取一定的构造措施(如增加配筋、设置隔离层、设置分格缝和油膏嵌缝等)达到防水目的。刚性防水屋面的一般构造形式如图7-6所示。
1.材料要求
(1)水泥
防水层的细石混凝土宜用普通硅酸盐水泥或硅酸盐水泥。当采用矿渣硅酸盐水泥时,应采取减小泌水性的措施,水泥强度等级不应低于32.5级。不得使用火山灰质硅酸盐水泥。
(2)集料
细集料宜采用中砂或粗砂,含泥量不大于200。粗集料宜采用质地坚硬、级配良好的碎石或砾石,最大粒径不超过15mm,含泥量不超过10%。
上一页
下一页
返回
单元7.1 屋面防水工程
(3)外加剂
为增加刚性防水层的密实性,防止渗漏,常在细石混凝土中加入微膨胀剂、减水剂、防水剂等外加剂。
(4)密封材料
分格缝应嵌填改性沥青密封材料、合成高分子密封材料,其质量应符合规范要求。
(5)混凝土配合比
细石混凝土的水灰比不应大于0.55;每立方米混凝土水泥最小用量不应小于330 kg;含砂率宜为3500^4000;灰砂比应为1,2-1,2. 5,并宜掺入外加剂。
上一页
下一页
返回
单元7.1 屋面防水工程
2.隔离层施工
刚性防水层在结构层与防水层之间增加一层低强度等级砂浆、卷材、塑料薄膜等材料,可起到隔离作用,使结构层和防水层变形互不约束,以减小防水混凝土产生的拉应力而导致混凝土防水层的开裂。
(1)黏土砂浆隔离层施工
预制板缝填嵌细石混凝土后,板面应清扫干净,洒水湿润,但不得积水,将配合比为石灰膏,砂,黏土=1,2. 4 - 3. 6的材料拌和均匀,砂浆以干稠为宜,铺抹的厚度为10-20 mm,要求表面平整,压实、抹光,待砂浆基本干燥后,方可进行下道工序施工。
(2)石灰砂浆隔离层施工
施工方法同上,砂浆配合比为石灰膏,砂=1 /40
上一页
下一页
返回
单元7.1 屋面防水工程
(3)水泥砂浆找平层铺卷材隔离层施工
用1:3水泥砂浆将结构层找平,并压实抹光养护,再在干燥的找平层上铺一层3-8 mm干细砂滑动层,在其上铺一层卷材,搭接缝用热沥青玛蹄脂粘牢。也可以在找平层上直接铺一层塑料薄膜。
做好隔离层后要注意加强保护,运送混凝土、绑扎钢筋及浇捣混凝土时,都不得损坏隔离层。
3.细石混凝土防水层施工
细石混凝土防水层的工艺流程:清理隔离层表面~弹线分格~支设分格缝隔板~绑扎钢筋网片~浇筑细石混凝土~压实抹平~起分格缝隔板~二次压光~养护~分格缝密封处理。
上一页
下一页
返回
单元7.1 屋面防水工程
(1)分格缝与钢筋网片设置
防水层的分格缝应设在屋面板的支承端、屋面转拆处、防水层与突出屋面结构的交接处,并应与板缝对齐。普通细石混凝土和补偿收缩混凝土防水层的分格缝,其纵横间距不宜大于6m。分格缝的宽度宜为5-30 mm
分格条安装位置应准确,起条时不得损坏分格缝处的混凝土;当采用切割法施工时,分格缝的切割深度宜为防水层厚度的3/40
(2)浇筑细石混凝土
浇筑细石混凝土防水层宜按“先远后近、先高后低”的原则进行。每个分格板块的混凝土应一次浇筑完成,不得留施工缝;抹压时不得在表面洒水、加水泥浆或撒干水泥,混凝土收水后应进行二次压光。
上一页
下一页
返回
单元7.1 屋面防水工程
(3)分格缝密封处理
分格缝可采用嵌填密封材料并加贴防水卷材的方法进行处理。嵌缝工作应在混凝土养护完毕后,用水冲洗干净且达到干燥时进行。缝内和两外侧100 mm内不得有水泥浮浆等杂物。需密封的板缝在填塞合适的背衬材料后,表面应涂刷基层处理剂,并于当天嵌填密封材料。待密封材料表干后,其上部一般可用密封材料稀释后作为涂料,加铺一层胎体增强材料,做成宽200 mm左右的一布二涂保护层,也可铺贴卷材、涂刷防水涂料或铺抹水泥砂浆作为保护层,其宽度不应小于200 mm
采用改性石油沥青密封材料嵌填分格缝时,应符合以下规定:
上一页
下一页
返回
单元7.1 屋面防水工程
1)热灌法施工应由下向上进行,并减少接头;垂直于屋脊的板缝宜先浇灌,同时在纵横交叉处宜沿平行于屋脊的两侧板缝各延伸浇灌150 mm,并留成斜搓。密封材料熬制及浇灌温度应按不同材料要求严格控制。
2)冷嵌法施工应先将少量密封材料批刮到缝槽两侧,分次将密封材料嵌填在缝内,用力压嵌密实。嵌填时密封材料与缝壁不得留有空隙,并防止裹入空气。接头应采用斜搓。
7. 1. 5屋面细部防水构造处理
屋面防水的节点部位主要包括水落口、天沟、檐沟、伸出屋面管道、变形缝、泛水与卷材收头等,是屋面工程中最容易出现渗漏的薄弱环节。
上一页
下一页
返回
单元7.1 屋面防水工程
根据历次全国屋面渗漏调查资料分析,细部构造的渗漏占全部渗漏建筑的80%以上,由此可以看出屋面细部构造防水的重要性。因此,对这些部分均应进行防水增强处理,并做重点质量检查验收。
屋面大面积防水层施工前,应先对节点进行处理,如进行密封材料嵌填、铺设附加层(附加层一般采用卷材或带有胎体增强材料的涂膜)等。有些节点如卷材收头、变形缝等,应在大面积卷材防水层完成后进行。
上一页
返回
单元7. 2 地下防水工程
7. 2. 1地下防水工程施工基本要求
1.设计要求
近年来,由于建筑物高度的不断增加,地下一般都有一层或几层地下室,这些地下工程常年受到地表水、潜水、上层滞水、毛细管水等作用,因此,地下工程防水的处理比屋面防水工程要求更高,防水技术难度也更大。《地下工程防水技术规范》(GB 50108 2008)规定:地下工程防水设计与施工应遵循“防、排、截、堵相结合,刚柔相济,因地制宜、综合治理”的原则。地下工程的防水等级分为四级,各级标准应符合表7-7的规定。
地下工程的防水设防要求,应根据使用功能、使用年限、水文地质、结构形式、环境条件、施工方法及材料性能等因素确定。
下一页
返回
单元7. 2 地下防水工程
《地下工程防水技术规范》(GB 50108 2008)规定:地下工程迎水面主体结构应采用防水混凝土,并应根据防水等级的要求采取其他防水措施;地下工程的变形缝(诱导缝)、施工缝、后浇带、穿墙管(盒)、预埋件、预留通道接头、桩头等细部构造,应加强防水措施。明挖法地下工程的防水设防要求,应按表7-8选用。
2.施工要求
地下防水工程必须由持有资质等级证书的防水专业队伍进行施工,主要施工人员应持有省级及以上建设行政主管部门或其指定单位颁发的执业资格证书或防水专业岗位证书。
地下防水工程施工前,应通过图纸会审,掌握结构主体及细部构造的防水要求,施工单位应编制防水工程专项施工方案,经监理单位或建设单位审查批准后执行。
上一页
下一页
返回
单元7. 2 地下防水工程
地下防水工程所使用防水材料的品种、规格、性能等,必须符合现行国家或行业产品标准和设计要求。防水材料必须经具备相应资质的检测单位进行抽样检验,并出具产品性能检测报告。
地下防水工程不得在雨天、雪天和五级风及其以上时施工;防水材料施工环境气温条件宜符合表7-9的规定。
3.质量验收
地下防水工程的质量应符合《地下防水工程质量验收规范》(GB 50208 2011)的规定。地下防水工程的分项工程检验批和抽样检验数量应符合下列规定:
1)主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批;
上一页
下一页
返回
单元7. 2 地下防水工程
2)各检验批的抽样检验数量:细部构造应全数检查,其他按规范的规定执行。
地下工程应按设计的防水等级标准进行验收。地下工程渗漏水调查与检测应按《地下防水工程质量验收规范》(GB 50208 2011)附录C执行。
7. 2. 2防水混凝土施工
防水混凝土是通过调整配合比,掺加外加剂、掺合料等方法配制而成的一种混凝土,在常温下具有较高的抗渗性,是主体结构防水的一道重要防线。但防水混凝土的抗渗性会随着环境温度的提高而降低,因此不适用于环境温度高于80C的地下工程。
1.一般规定
防水混凝土的设计抗渗等级应符合表7-10的规定。
上一页
下一页
返回
单元7. 2 地下防水工程
2.材料要求
防水混凝土的原材料、配合比、坍落度以及初凝时间等必须符合设计要求。
(1)原材料
1)水泥。 2)砂、石。 3)矿物掺合料。 4)外加剂。
(2)配合比
防水混凝土的配合比应符合下列规定:
1)试配混凝土的抗渗等级应比设计要求提高0. 2 MPao
2)混凝土胶凝材料总量不宜小于320 kg/m3,其中水泥用量不宜小于280 kg/ m3;粉煤灰掺量宜为胶凝材料总量的20%-30%,硅粉的掺量宜为胶凝材料总量的2%~50%
上一页
下一页
返回
单元7. 2 地下防水工程
3)水胶比不得大于0. 50,有侵蚀性介质时水胶比不宜大于0. 45
4)砂率宜为35%~40%,泵送时可增加到45%
5)灰砂比宜为1,1. 5~1,2
6)混凝土拌合物的氯离子含量不应超过胶凝材料总量的0.1%;混凝土中各类材料的总碱量
(3)坍落度
防水混凝土采用预拌混凝土时,入泵坍落度宜控制在120-140 mm,坍落度每小时损失不应大于20 mm,坍落度总损失值不应大于40 mm 。
(4)初凝时间
预拌混凝土的初凝时间宜为6~8h。
上一页
下一页
返回
单元7. 2 地下防水工程
3.施工要点
防水混凝土除了满足设计要求外,更重要的是要保证其施工质量。
(1)模板施工要点
防水混凝土所用模板,除满足一般要求外,还应特别注意拼缝严密,支撑牢固。一般不宜用穿过防水混凝土结构的螺栓或铁丝固定模板,以防产生引水现象。用于固定模板的螺栓必须穿过混凝土结构时,可采用工具式螺栓或螺栓加堵头,螺栓上应加焊方形止水环。拆模后应将留下的凹槽用密封材料封堵密实,并应用聚合物水泥砂浆抹平。固定模板用螺栓的防水构造如图7-12所示。
上一页
下一页
返回
单元7. 2 地下防水工程
(2)钢筋施工要点
为了有效地保护钢筋、阻止钢筋的引水作用,在绑扎钢筋时,应按设计规定留足保护层,并避免结构内部设置的各种钢筋及绑扎铁丝接触模板。留设保护层时,应以相同配合比的细石混凝土或水泥砂浆垫块垫起钢筋。
(3)混凝土施工要点
防水混凝土施工中,混凝土的配料、搅拌、运输、浇筑、振捣及养护等环节都直接影响着工程质量,因此要严格控制每一个施工环节。
防水混凝土配料必须按配合比准确称量,其计量允许偏差应符合 表7-11的规定。防水混凝土应采用机械搅拌,搅拌时间比普通混凝土略长,一般不少于120 s。掺外加剂时,搅拌时间应根据外加剂的技术要求确定。
上一页
下一页
返回
单元7. 2 地下防水工程
(4)施工缝施工要点
施工缝是防水结构最易发生渗漏的部位,因此防水混凝土施工时,应连续浇筑,少留施工缝。当留设施工缝时,应符合下列规定:
1)墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处,应留在高出底板表面不小于300 mm的墙体上。拱(板)墙结合的水平施工缝,宜留在拱(板)墙接缝线以下150-300 mm处。墙体有预留孔洞时,施工缝距孔洞边缘不应小于300 mm
2)垂直施工缝应避开地下水和裂隙水较多的地段,并宜与变形缝相结合。
施工缝防水基本构造宜按图7-13选用,当采用两种以上构造措施时可进行有效组合。
上一页
下一页
返回
单元7. 2 地下防水工程
(5)养护与拆模施工要点
防水混凝土终凝后(常温下一般浇筑后4-6 h),应立即覆盖浇水养护,保持湿润。由于防水混凝土的抗渗等级发展较慢,因此养护时间不应少于14 d
拆模时防水混凝土的强度必须超过设计强度等级的70%混凝土表面温度与环境温度差不得超过15C,以防混凝土表面产生裂缝;应防止混凝土结构受损。
拆模后应及时回填土,以利于混凝土后期强度的增长和抗渗性的提高,避免温差和干缩引起开裂。
防水混凝土分项工程检验批的抽样检验数量,应按混凝土外露面积每100 mz抽查1处,每处10 mz,且不得少于3处。
上一页
下一页
返回
单元7. 2 地下防水工程
7. 2. 3水泥砂浆防水层施工
水泥砂浆防水层可作为主体结构防水中的一道防水,适用于地下工程主体结构的迎水面或背水面,不适用于受持续振动或环境温度高于80C的地下工程防水。水泥砂浆防水层应在基础垫层、初期支护、围护结构及内衬结构验收合格后施工。
1.一般规定
水泥砂浆防水层应采用聚合物水泥防水砂浆、掺外加剂(如防水剂、减水剂等)或掺合料的防水砂浆。聚合物水泥防水砂浆厚度,单层施工宜为6 -8 mm;双层施工宜为10-12 mm;掺外加剂或掺合料的水泥防水砂浆宜为18-20 mm
上一页
下一页
返回
单元7. 2 地下防水工程
水泥砂浆防水层的基层混凝土强度或砌体用的砂浆强度均不应低于设计值的80%
水泥砂浆防水层所用的材料应符合下列规定:
1)水泥应使用普通硅酸盐水泥、硅酸盐水泥或特种水泥,不得使用过期或受潮结块的水泥。
2)砂宜采用中砂,含泥量不应大于1%,硫化物和硫酸盐含量不得大于1%
3)用于拌制水泥砂浆的水应采用不含有害物质的洁净水。
4)聚合物乳液的外观为均匀液体,无杂质、无沉淀、不分层。聚合物乳液的质量要求应符合《建筑防水涂料用聚合物乳液》(JC/T 1017 2006)的有关规定。
上一页
下一页
返回
单元7. 2 地下防水工程
5)外加剂的技术性能应符合《混凝土外加剂应用技术规范》( GB 50119 2003)的质量要求。
防水砂浆的主要性能应符合表7-12的要求。
2.施工要点
1)基层表面应平整、坚实、清洁,并应充分湿润、无明水。
2)基层表面的孔洞、缝隙应采用与防水层相同的防水砂浆堵塞并抹平。
3)施工前应将预埋件、穿墙管预留凹槽内嵌填密封材料后,再进行水泥砂浆防水层的施工。
4)防水砂浆的配合比和施工方法应符合所掺材料的规定,其中聚合物水泥防水砂浆的用水量应包括乳液中的含水量。
上一页
下一页
返回
单元7. 2 地下防水工程
5)水泥砂浆防水层应分层铺抹或喷射,铺抹时应压实、抹平,最后一层表面应提浆压光。
6)聚合物水泥防水砂浆拌合后应在规定时间内用完,施工中不得随意加水。
7)水泥砂浆防水层各层应紧密粘合,每层宜连续施工;必须留设施工缝时,应采用阶梯坡形搓,但离阴、阳角处的距离不得小于200 mmo
8)水泥砂浆防水层不得在雨天或五级及以上大风时施工。冬期施工时,气温不应低于5C。夏季不宜在:30 C以上或烈日照射下施工。
9)水泥砂浆防水层终凝后,应及时进行养护,养护温度不宜低于5C,并应保持砂浆表面湿润。
上一页
下一页
返回
单元7. 2 地下防水工程
10)水泥砂浆防水层分项工程检验批的抽样检验数量,应按施工面积每100 m2抽查1处,每处10 m2,且不得少于3处。
7. 2. 4卷材防水层施工
卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程,可作为主体结构防水层中的一道防水层。卷材防水层应铺设在主体结构的迎水面,一般采用外防外贴和外防内贴两种施工方法。由于外防外贴法的防水效果优于外防内贴法,所以在施工场地和条件不受限制时均应采用外防外贴法。
卷材防水层用于建筑物地下室时,应铺设在结构底板垫层至墙体防水设防高度的结构基面上;用于单建式的地下工程时,应从结构底板垫层铺设至顶板基面,并应在外围形成封闭的防水层。
上一页
下一页
返回
单元7. 2 地下防水工程
1.一般规定
卷材防水层应采用高聚物改性沥青防水卷材和合成高分子防水卷材,所选用的基层处理剂、胶粘剂、密封材料等均应与铺贴的卷材相匹配。
防水卷材的品种规格和层数,应根据地下工程防水等级、地下水位高低及水压力作用状况、结构构造形式和施工工艺等因素确定。卷材防水层的厚度应符合表7-13的规定。
防水卷材的搭接宽度应符合表7-14的要求。
2.施工要点
(1)基层处理
上一页
下一页
返回
单元7. 2 地下防水工程
防水卷材施工前,基面应干净、干燥,并应涂刷基层处理剂;当基面潮湿时,应涂刷湿固化型胶粘剂或潮湿界面隔离剂。基层处理剂的配制与施工应符合下列要求:
1)基层处理剂应与卷材及其粘结材料的材性相容;
2)基层处理剂喷涂或刷涂应均匀一致,不应露底,表面干燥后方可铺贴卷材。
(2)防水卷材铺贴
(3)外防外贴法施工
外防外贴法是先进行主体结构的施工,然后将立面卷材防水层直接铺贴在主体结构的外墙表面,再砌永久保护墙。卷材防水层甩搓、接搓构造如图7-14所示。
上一页
下一页
返回
单元7. 2 地下防水工程
(4)外防内贴法施工
外防内贴法是在浇筑混凝土垫层后,在垫层上将永久保护墙全部砌好,将卷材防水层铺贴在垫层和永久保护墙上,然后再进行主体结构施工的方法。
7. 2. 5涂膜防水层施工
涂膜防水层适用于受侵蚀性介质作用或受振动作用的地下工程,可作为主体结构防水中的一道防水。用于地下工程的防水层涂料包括有机防水涂料和无机防水涂料。有机防水涂料宜用于主体结构的迎水面,无机防水涂料宜用于主体结构的迎水面或背水面。涂膜防水层宜采用外防外涂或外防内涂两种施工做法,如图7-15、图7-16所示。
上一页
下一页
返回
单元7. 2 地下防水工程
1.一般规定
有机防水涂料应采用反应型、水乳型、聚合物水泥等涂料;无机防水涂料应采用掺外加剂、掺合料的水泥基防水涂料或水泥基渗透结晶型防水涂料。
防水涂料品种的选择应符合下列规定:
1)潮湿基层宜选用与潮湿基面粘结力大的无机防水涂料或有机防水涂料,也可先涂无机防水涂料然后再涂有机防水涂料构成复合防水涂层;
2)冬期施工宜选用反应型涂料;
3)埋置深度较深的重要工程、有振动或有较大变形的工程,宜选用高弹性防水涂利。
上一页
下一页
返回
单元7. 2 地下防水工程
4)有腐蚀性的地下环境宜选用耐腐蚀性较好的有机防水涂料,并应做刚性保护层;
5)聚合物水泥防水涂料应选用11型产品(11型产品指以水泥为主的防水涂料,主要用于长期浸水环境下的建筑防水工程)。
2.施工要点
1)有机防水涂料基面应干燥。当基面较潮湿时,应涂刷湿固化型胶结剂或潮湿界面隔离剂;无机防水涂料施工前,基面应充分润湿,但不得有明水。
2)涂料防水层的施工应符合规定
3)涂膜防水层完工并经验收合格后应及时做保护层。
上一页
下一页
返回
单元7. 2 地下防水工程
7.2.6地下工程混凝土结构细部构造防水施工
1.变形缝防水处理
随着地下空间的开发利用,地下工程的数量越来越多,埋置深度越来越深,由于变形缝是防水薄弱环节,因此变形缝的渗漏已成为地下工程的通病之一。《地下工程防水技术规范》(GB 50108-2008)规定,变形缝的防水措施可根据工程开挖方法、防水等级按表7-8选用。
变形缝应满足密封防水、适应变形、施工方便、检修容易等要求。用于伸缩的变形缝宜少设,可根据不同的工程结构类别、工程地质情况采用后浇带、加强带、诱导缝等替代措施。变形缝处混凝土结构的厚度不应小于300mm。变形缝的复合防水构造形式如图7-17~图7-19所示。
上一页
下一页
返回
单元7. 2 地下防水工程
变形缝防水施工要点:
1)中埋式止水带埋设位置应准确,其中间空心圆环应与变形缝的中心线重合。
2)止水带埋设位置应准确,固定应牢靠,并与固定止水带的基层密贴,不得出现空鼓、翘边等现象;顶板、底板内止水带应安装成盆状,并宜采用专用钢筋套或扁钢固定。
3)中埋式止水带的接缝应设在边墙较高位置上,不得设在结构转角处;接头宜采用热压焊接,接缝应平整、牢固,不得有裂口和脱胶现象。
4)中埋式止水带在转角处应做成圆弧状,(钢边)橡胶止水带的转角半径不应小于200 mm,转角半径应随止水带的宽度增大而相应加大。
上一页
下一页
返回
单元7. 2 地下防水工程
5)外贴式止水带在变形缝与施工缝相交部位宜采用十字配件(图7-20);外贴式止水带在变形缝转角部位宜采用直角配件(图7-21)
6)安设于结构内侧的可卸式止水带所需配件应一次配齐,转角处应做成45。坡角,并增加紧固件的数量。
7)嵌填密封材料的缝内两侧基面应平整、洁净、干燥,并应涂刷基层处理剂;嵌缝底部应设置背衬材料;密封材料嵌填应严密、连续、饱满,粘结牢固。
8)变形缝处表面粘贴卷材或涂刷涂料前,应在缝上设置隔离层和加强层。
2.后浇带防水处理
当地下工程不允许留设变形缝,而实际长度超过了伸缩缝的最大间距时,可设置的一种刚性接缝,即后浇带。
上一页
下一页
返回
单元7. 2 地下防水工程
后浇带应设在受力和变形较小的部位,其间距和位置应按结构设计要求确定,宽度宜为700-1 000 mm。后浇带应采用补偿收缩混凝土浇筑,其抗渗和抗压强度等级不应低于两侧混凝土的抗渗和抗压强度。后浇带两侧可做成平直缝或阶梯缝,结构主筋不宜在缝中断开,如必须断开,则主筋搭接长度应大于45倍主筋直径,并应按设计要求加设附加钢筋,其防水构造形式如图7-22~图7-24所示。
3.管道埋设处防水处理
地下工程中预先埋设穿墙管(盒),主要是为了避免浇筑混凝土完成后,再重新凿洞破坏防水层,从而形成工程渗漏水的隐患。
上一页
下一页
返回
单元7. 2 地下防水工程
穿墙管外壁与混凝土交界处是地下防水的薄弱环节,应加强防水处理。通常结构变形或管道伸缩量较小时,穿墙管采用主管直接埋入混凝土内的固定式防水法。为防止渗漏,主管应加焊止水环或环绕遇水膨胀止水圈,并应在迎水面预留凹槽,槽内嵌填密封材料(图7-25)。结构变形或管道伸缩量较大或有更换要求时,应采用套管式防水法,套管应加焊止水环(图7-26)。
管道埋设处施工要点:
1)穿墙管应在浇筑混凝土前埋设,并使其与内墙角、凹凸部位的距离大于250 mm。相邻穿墙管间的间距应大于300 mm 。
上一页
下一页
返回
单元7. 2 地下防水工程
2)金属止水环应与主管或套管满焊密实,采用套管式穿墙防水构造时,翼环与套管应满焊密实,并应在施工前将套管内表面清理干净。
3)采用遇水膨胀止水圈的穿墙管,管径宜小于50 mm,止水圈应采用胶粘剂满粘固定于管上,并应涂缓胀剂或采用缓胀型遇水膨胀止水圈。
4)穿墙管线较多时,宜相对集中,并应采用穿墙盒方法(图7-27)。穿墙盒的封口钢板应与墙上的预埋角钢焊严,并应从钢板上的预留浇筑孔注入柔性密封材料或细石混凝土。
5)当工程有防护要求时,穿墙管除应采取防水措施外,尚应采取满足防护要求的措施。
6)穿墙管伸出外墙的部位,应采取防止回填时将管体损坏的措施。
上一页
返回
单元7. 3厨卫间防水工程
在厨房、卫生间等有防水要求的地面工程中,一般穿越管道较多,而管道与地面(包括底层地面和楼面)的节点部位由于防水处理复杂,且传统卷材防水做法在施工时剪口和接缝较多,很难封闭严密,往往容易发生渗漏水事故。因此,长期以来厨卫间的防水问题一直是人们广泛关注的问题之一。
目前,厨卫间主要采用涂膜防水或聚合物水泥砂浆防水,这两种防水做法均能够使地面和墙面形成一个连续、无缝、封闭严密的整体防水层。涂膜防水层一般选用聚氨醋防水涂膜和氯丁胶乳沥青防水涂膜等。
下面主要介绍双组分聚氨醋防水涂膜防水层施工。
下一页
返回
单元7. 3厨卫间防水工程
1.防水涂料
双组分聚氨醋防水涂料是一种化学反应固化型的合成高分子防水涂料,多以甲、乙双组分形式使用。其优点是:粘结牢固,封闭严密,固化成膜后体积收缩小,易形成连续、弹性、无缝、整体的涂膜防水层;涂膜抗拉强度高、延伸率大,对基层伸缩或开裂变形适应性强。其缺点是成本较高,双组分材料须现场按配比准确计量、混合搅拌。
防水涂料的物理性能应符合《屋面工程技术规范》(GB 50345 2012)的要求。
根部、地漏周围应留10 mm宽的小槽,待找平层干燥后用嵌缝材料进行嵌填、补平。卫生间地漏防水构造如图7-28一图7-30所示。
下一页
返回
上一页
单元7. 3厨卫间防水工程
2.施工程序及操作要点
保证厨卫间防水质量的关键是合理安排好工序,并做好成品保护工作,因此,水电安装和土建各工序必须密切配合,防止出现防水层施工完毕后,又剔凿墙面、地面或重新安装各种管道。
厨卫间防水施工的工艺流程:管道、地漏就位~堵洞、管根围水试验~基层处理~防水层施工~防水质量检查~成品保护。
操作要点:
(1)管道、地漏就位
防水施工前,先将厨卫间各种配管完成。所有立管、套管、地漏等构件必须就位正确,安装牢固,不得有任何松动现象。特别是地漏,标高必须准确,否则无法保证排水坡度。
下一页
返回
上一页
单元7. 3厨卫间防水工程
(2)堵洞、管根围水试验
所有楼板的管洞、套管洞周围的缝隙均应用掺加膨胀剂的细石混凝土浇灌密实抹平;孔洞较大时,应采用吊模浇筑膨胀混凝土。待全部处理完毕后进行管根围水试验,24 h无渗漏,方可进行下道工序施工。
(3)基层处理
厨房、卫生间的防水基层必须用1,2. 5-1 - 3的水泥砂浆做找平层,收水后应二次压光并充分养护。要求找平层表面坚实,无空鼓、起砂、掉灰现象。
找平层排水坡度必须符合设计要求。抹找平层时可在管道根部原标高基础上提高5-10 mm坡向地漏;在地漏周围做成略低于地面的洼坑,一般为5mm。
下一页
返回
上一页
单元7. 3厨卫间防水工程
(4)聚氨醋涂膜防水层施工
(5)防水质量检查
当聚氨a涂膜防水层完全固化后,应做防水质量检查。根据《建筑地面工程施工质量验收规范》(GB 50209 2010)的规定,地面防水层应采用蓄水方法检查,蓄水深度最浅处不得小于10 mm,蓄水时间不得少于24 h;有防水要求的建筑地面的面层应采用泼水方法检查。
质量要求:防水层严禁渗漏,排水坡向应正确,排水通畅。
此外,厨卫间卷材类、涂料类防水材料进入施工现场,应对材料的主要物理性能指标进行复验,其质量应符合《屋面工程质量验收规范》(GB ;0207 2012)的规定;厨卫间防水层施工质量也应符合该规范规定。
返回
上一页
图 7-1
返回
图 7-2
返回
图 7-6
返回
图 7-12
返回
图 7-13
返回
图 7-14
返回
图 7-15
返回
图 7-16
返回
图 7-17
返回
图 7-18
返回
图 7-19
返回
图 7-20
返回
图 7-21
返回
图 7-22
返回
图 7-23
返回
图 7-24
返回
图 7-25
返回
图 7-26
返回
图 7-27
返回
图 7-28
返回
图 7-29
返回
图 7-30
返回
表 7-1
返回
表 7-2
返回
表 7-3
返回
表 7-4
返回
表 7-5
返回
表 7-6
返回
表 7-7
返回
表 7-8
返回
表 7-9
返回
表 7-10
返回
表 7-11
返回
表 7-12
返回
表 7-13
返回
表 7-14
返回

展开更多......

收起↑

资源预览
