(共85张PPT)

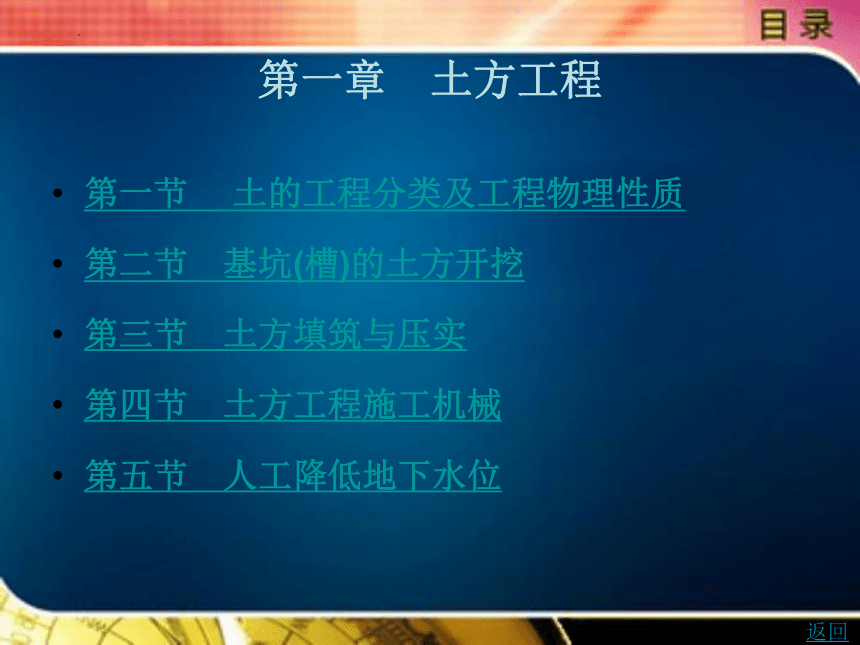

第一章 土方工程
第一节  土的工程分类及工程物理性质
第二节 基坑(槽)的土方开挖
第三节 土方填筑与压实
第四节 土方工程施工机械
第五节 人工降低地下水位
返回

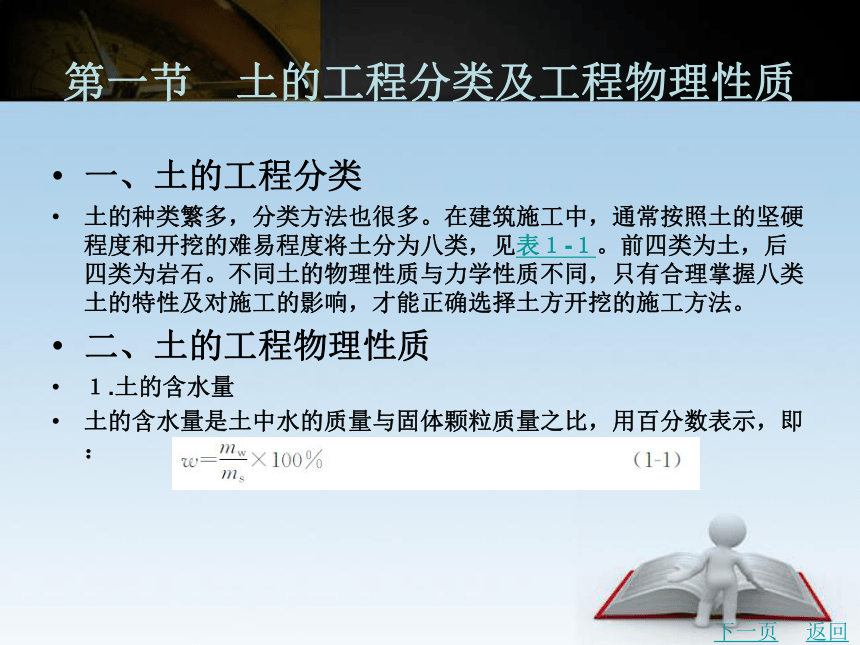

第一节 土的工程分类及工程物理性质
一、土的工程分类
土的种类繁多,分类方法也很多。在建筑施工中,通常按照土的坚硬程度和开挖的难易程度将土分为八类,见表1-1。前四类为土,后四类为岩石。不同土的物理性质与力学性质不同,只有合理掌握八类土的特性及对施工的影响,才能正确选择土方开挖的施工方法。
二、土的工程物理性质
1.土的含水量
土的含水量是土中水的质量与固体颗粒质量之比,用百分数表示,即:
下一页
返回
第一节 土的工程分类及工程物理性质

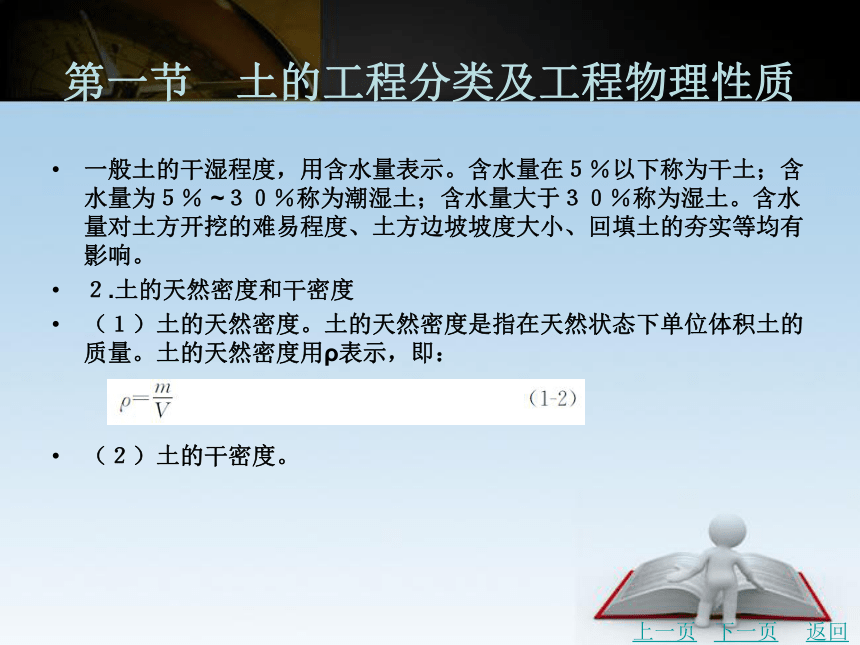

一般土的干湿程度,用含水量表示。含水量在5%以下称为干土;含水量为5% ~30%称为潮湿土;含水量大于30%称为湿土。含水量对土方开挖的难易程度、土方边坡坡度大小、回填土的夯实等均有影响。
2.土的天然密度和干密度
(1)土的天然密度。土的天然密度是指在天然状态下单位体积土的质量。土的天然密度用ρ表示,即:
(2)土的干密度。
上一页
下一页
返回
第一节 土的工程分类及工程物理性质

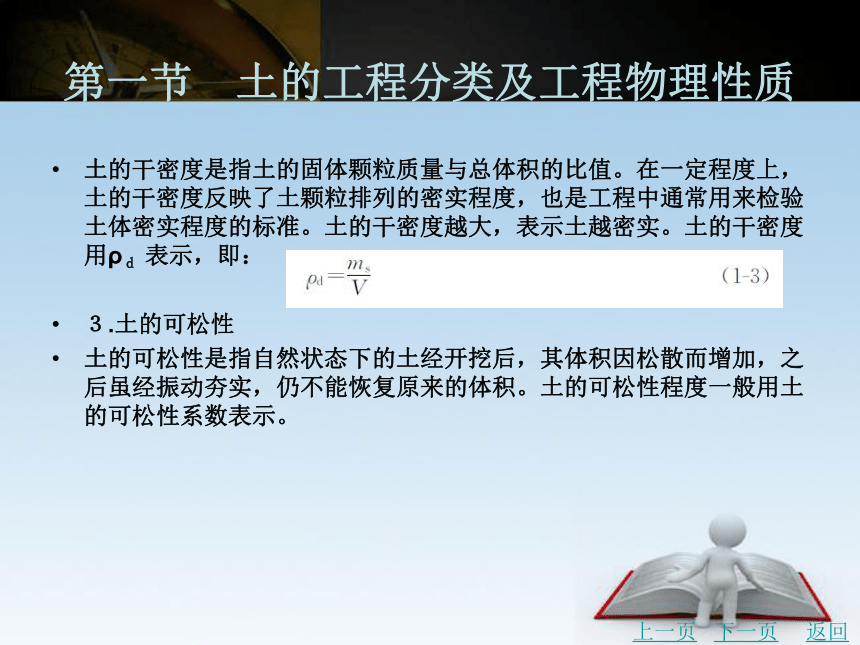

土的干密度是指土的固体颗粒质量与总体积的比值。在一定程度上,土的干密度反映了土颗粒排列的密实程度,也是工程中通常用来检验土体密实程度的标准。土的干密度越大,表示土越密实。土的干密度用ρd 表示,即:
3.土的可松性
土的可松性是指自然状态下的土经开挖后,其体积因松散而增加,之后虽经振动夯实,仍不能恢复原来的体积。土的可松性程度一般用土的可松性系数表示。
上一页
下一页
返回
第一节 土的工程分类及工程物理性质

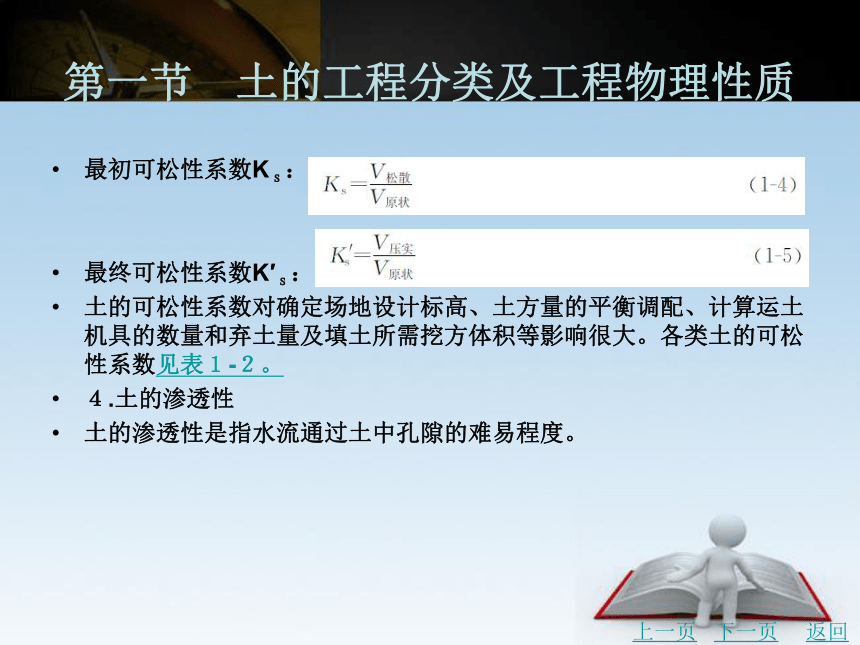

最初可松性系数Ks:
最终可松性系数K′s:
土的可松性系数对确定场地设计标高、土方量的平衡调配、计算运土机具的数量和弃土量及填土所需挖方体积等影响很大。各类土的可松性系数见表1-2。
4.土的渗透性
土的渗透性是指水流通过土中孔隙的难易程度。
上一页
下一页
返回
第一节 土的工程分类及工程物理性质

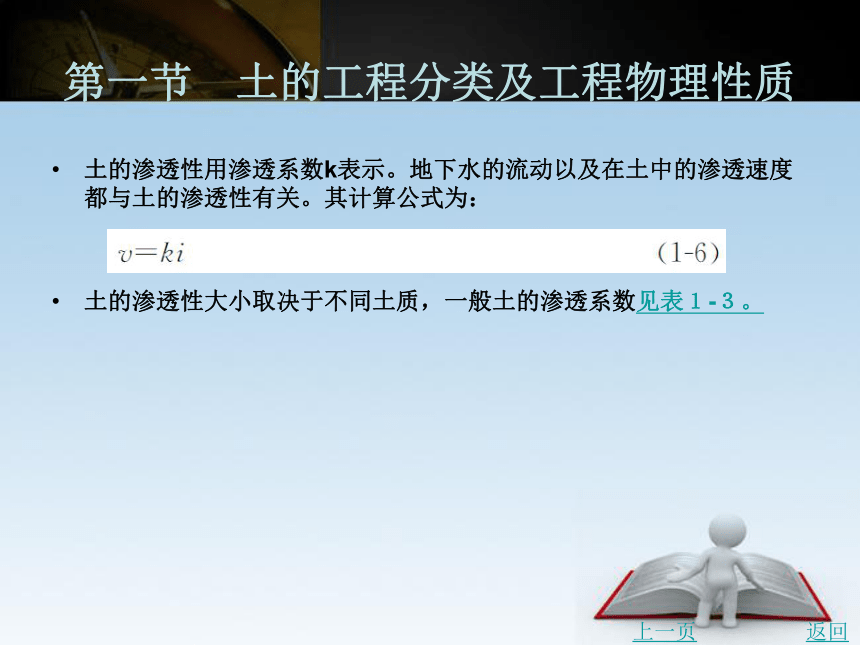

土的渗透性用渗透系数k表示。地下水的流动以及在土中的渗透速度都与土的渗透性有关。其计算公式为:
土的渗透性大小取决于不同土质,一般土的渗透系数见表1-3。
上一页
返回

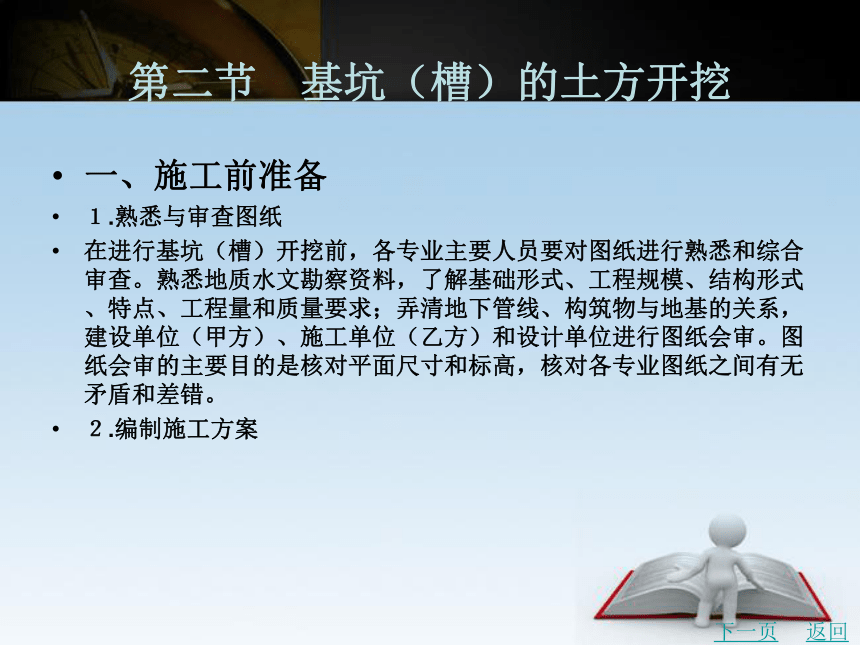

第二节 基坑(槽)的土方开挖
一、施工前准备
1.熟悉与审查图纸
在进行基坑(槽)开挖前,各专业主要人员要对图纸进行熟悉和综合审查。熟悉地质水文勘察资料,了解基础形式、工程规模、结构形式、特点、工程量和质量要求;弄清地下管线、构筑物与地基的关系,建设单位(甲方)、施工单位(乙方)和设计单位进行图纸会审。图纸会审的主要目的是核对平面尺寸和标高,核对各专业图纸之间有无矛盾和差错。
2.编制施工方案
下一页
返回
第二节 基坑(槽)的土方开挖

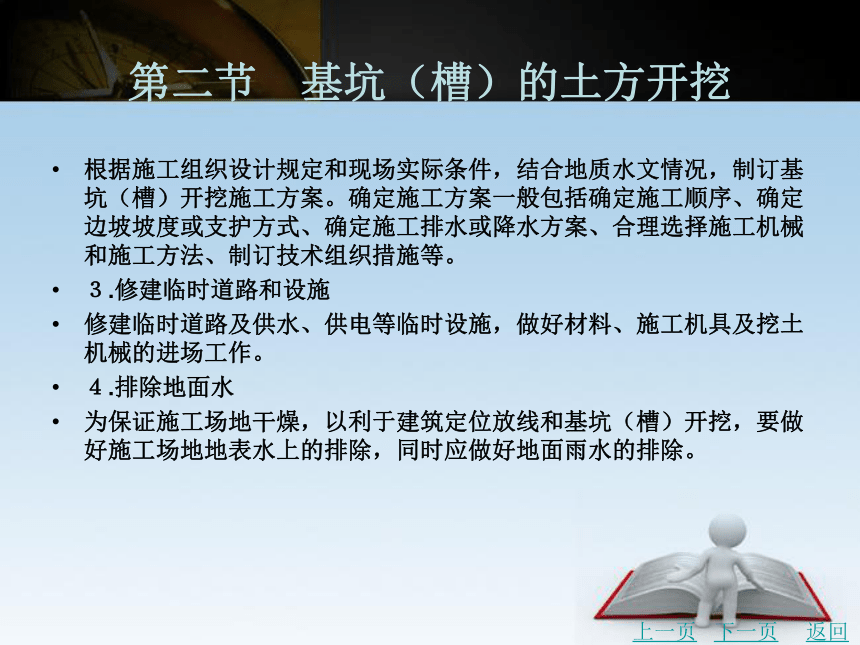

根据施工组织设计规定和现场实际条件,结合地质水文情况,制订基坑(槽)开挖施工方案。确定施工方案一般包括确定施工顺序、确定边坡坡度或支护方式、确定施工排水或降水方案、合理选择施工机械和施工方法、制订技术组织措施等。
3.修建临时道路和设施
修建临时道路及供水、供电等临时设施,做好材料、施工机具及挖土机械的进场工作。
4.排除地面水
为保证施工场地干燥,以利于建筑定位放线和基坑(槽)开挖,要做好施工场地地表水上的排除,同时应做好地面雨水的排除。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖

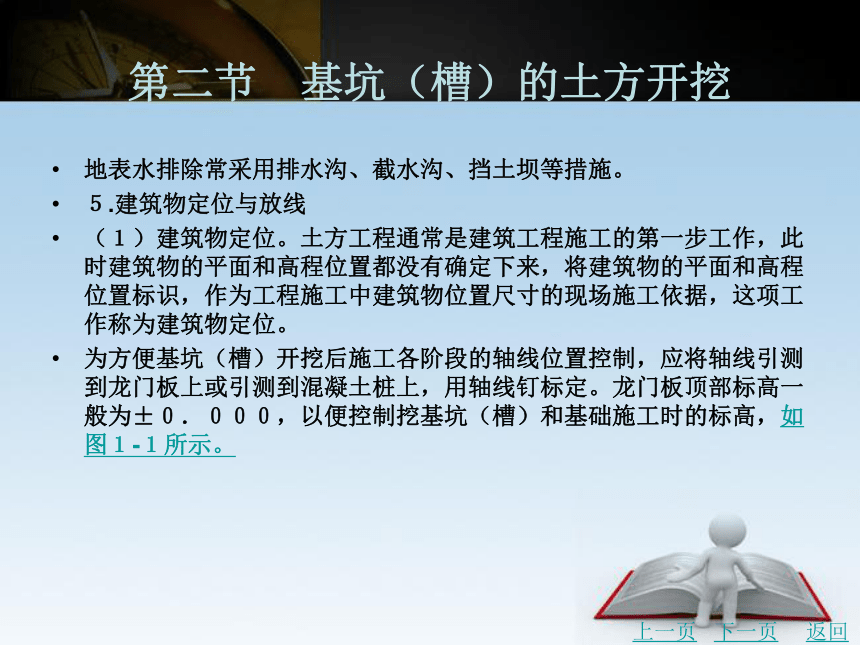

地表水排除常采用排水沟、截水沟、挡土坝等措施。
5.建筑物定位与放线
(1)建筑物定位。土方工程通常是建筑工程施工的第一步工作,此时建筑物的平面和高程位置都没有确定下来,将建筑物的平面和高程位置标识,作为工程施工中建筑物位置尺寸的现场施工依据,这项工作称为建筑物定位。
为方便基坑(槽)开挖后施工各阶段的轴线位置控制,应将轴线引测到龙门板上或引测到混凝土桩上,用轴线钉标定。龙门板顶部标高一般为±0.000,以便控制挖基坑(槽)和基础施工时的标高,如图1-1所示。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖

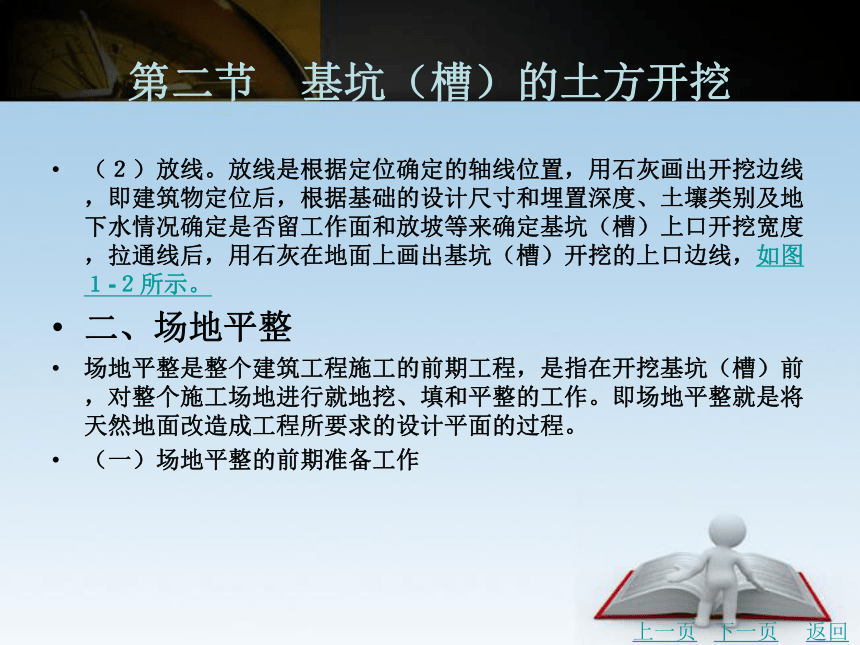

(2)放线。放线是根据定位确定的轴线位置,用石灰画出开挖边线,即建筑物定位后,根据基础的设计尺寸和埋置深度、土壤类别及地下水情况确定是否留工作面和放坡等来确定基坑(槽)上口开挖宽度,拉通线后,用石灰在地面上画出基坑(槽)开挖的上口边线,如图1-2所示。
二、场地平整
场地平整是整个建筑工程施工的前期工程,是指在开挖基坑(槽)前,对整个施工场地进行就地挖、填和平整的工作。即场地平整就是将天然地面改造成工程所要求的设计平面的过程。
(一)场地平整的前期准备工作
上一页
下一页
返回
第二节 基坑(槽)的土方开挖

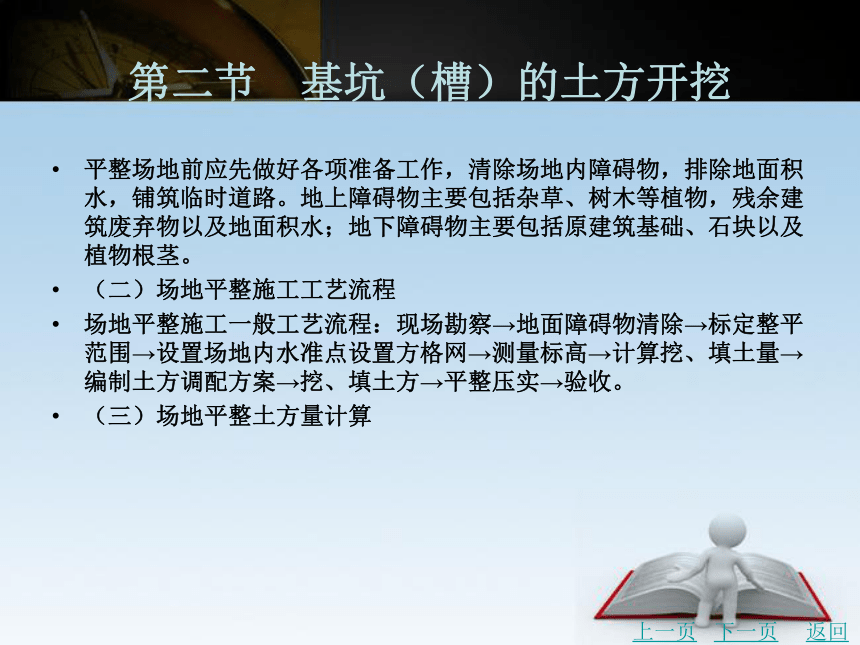

平整场地前应先做好各项准备工作,清除场地内障碍物,排除地面积水,铺筑临时道路。地上障碍物主要包括杂草、树木等植物,残余建筑废弃物以及地面积水;地下障碍物主要包括原建筑基础、石块以及植物根茎。
(二)场地平整施工工艺流程
场地平整施工一般工艺流程:现场勘察→地面障碍物清除→标定整平范围→设置场地内水准点设置方格网→测量标高→计算挖、填土量→编制土方调配方案→挖、填土方→平整压实→验收。
(三)场地平整土方量计算
上一页
下一页
返回
第二节 基坑(槽)的土方开挖

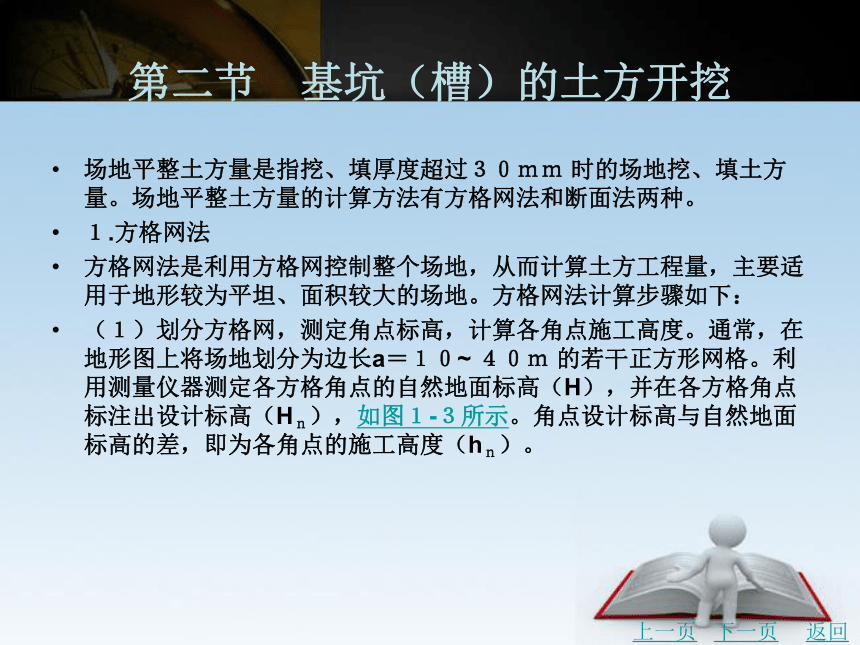

场地平整土方量是指挖、填厚度超过30mm 时的场地挖、填土方量。场地平整土方量的计算方法有方格网法和断面法两种。
1.方格网法
方格网法是利用方格网控制整个场地,从而计算土方工程量,主要适用于地形较为平坦、面积较大的场地。方格网法计算步骤如下:
(1)划分方格网,测定角点标高,计算各角点施工高度。通常,在地形图上将场地划分为边长a=10~ 40m 的若干正方形网格。利用测量仪器测定各方格角点的自然地面标高(H),并在各方格角点标注出设计标高(Hn),如图1-3所示。角点设计标高与自然地面标高的差,即为各角点的施工高度(hn)。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
(2)计算零点,确定零线。在相邻两个角点所在的边长上,一端角点的施工高度为“+”,另一端角点的施工高度为“-”,在此边长上必然存在一个不挖不填点,即为零点,如图1-4所示。将方格网中相邻的零点连接起来,即为零线,在该线上的施工高度都为零。
确定零点位置的公式如下:
(3)挖填土方量计算方法。方格网法计算挖填土方量计算公式见表1-4。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
(4)边坡土方量计算。为保证挖方土壁和填方区的稳定,将场地挖方区和填方区做成边坡。边坡土方量可以划分成两种近似的几何形体进行计算,场地边坡平面示意图如图1-5所示。
如图1-5所示,为三角棱锥体,三角棱锥体边坡体积为:
如图1-5所示, 为三角棱柱体,三角棱柱体边坡体积为:
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
当两端横断面面积相关很大的情况下,边坡体积为:
2.断面法
沿场地取若干个相互平行的断面(当精度不高时,可利用地形图确定断面,若精度要求较高时,应实地测量确定),将所取的每个断面(包括边坡断面)划分为若干个三角形和梯形,如图1-6所示,对于某一断面,其中三角形和梯形的面积为:
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
某一断面面积为:


所求的土方体积为:
用断面法计算土方量,边坡土方量已包括在内。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
三、土方边坡与土壁支撑
1.土方边坡
为了防止塌方,保证施工安全,当挖方或填方超过一定高度时,应考虑放坡或设置临时支撑以保持土壁的稳定。
土方边坡的稳定,主要是由于土体内土颗粒间存在摩阻力和内聚力使土体具有一定的抗剪强度,土体抗剪强度的大小与土质有关。确定土方边坡的大小应根据土质、开挖深度、开挖方法、地下水位、边坡留置时间、边坡上部荷载情况及气候条件等因素确定。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
在满足土体边坡稳定的条件下,边坡可以做成直线形边坡、折线形边坡和阶梯形边坡,如图1-7所示。一般情况下,黏性土的边坡应陡些,砂性土则应平缓些。当基坑附近有主要建筑物时,边坡应取1∶1.0 ~1∶1.5。
土方边坡的坡度用其高度H与底宽B之比表示,即土方边坡坡
,其中m=B/H称为边坡系数。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
根据《土方与爆破工程施工及验收规范》(GB50201—2012)的规定,当地下水位低于基底,在温度正常的土层中开挖基坑(槽)或管沟,且裸露时间不长时,挖方深度不超过下列数值时,可不放坡、不支撑。
深度≤1.0m 的密实、中密的砂土和碎石类土;
深度≤1.25m 的硬塑、可塑的黏质砂土及砂质黏土;
深度≤1.5m 的硬塑、可塑的黏土和碎石类土;
深度≤2.0m 的坚硬的黏土。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
当地质条件良好、土质均匀且地下水位低于基坑(槽)或管沟底面标高时,挖方深度在5m以内且不加支撑的边坡的最陡允许坡度见表1-5。
2.土壁支撑
开挖基坑(槽)或管沟,采用放坡开挖比较经济,但有时由于场地的限制不能按要求放坡,或因土质的原因,放坡增加的土方量很大,在这种情况下可采用边坡支护的施工方法。
基坑(槽)或管沟需设置土壁支撑时,应根据开挖深度、土质条件、地下水位、施工方法、相邻建筑物情况进行选择和设计,支撑必须牢固可靠,确保施工安全。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
开挖较窄的沟槽时常采用横撑式土壁支撑。根据挡土板的不同可分为以下几种形式。
(1)间断式水平支撑。两侧挡土板水平放置,用工具式支撑或木横撑用木楔顶紧,挖一层土,支顶一层。间断式水平支撑适用于能保持直立壁的干土或天然湿度的黏土类土,要求地下水很少,深度在2m 以内,如图1-8(a)所示。
(2)断续式水平支撑。挡土板水平放置,并有间隔,两侧同时对称立竖向木方,用工具式或木横撑上、下顶紧。断续式水平支撑适用于保持直立壁的干土或天然湿度的黏土类土,地下水很少,深度在3m 以内,如图1-8(b)所示。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
(3)连续式水平支撑。挡土板水平连续放置,无间隔,两侧同时对称立竖木方,上、下各顶一根撑木,端头用木楔顶紧。连续式水平支撑适用于较松散的干土或天然湿度的黏土类土,地下水很少,深度为3 5m,如图1-8(c)所示。
(4)连续式或间断式垂直支撑。挡土板垂直放置,可连续或留适当间隙,每侧上、下各水平顶一根方木,再用横撑顶紧。连续式或间断式垂直支撑适用于土质较松散或湿度很高的土,地下水较少,深度不限,如图1-8(d)所示。
(5)水平垂直混合式支撑。沟槽上部连续式水平支撑、下部设连续式垂直支撑。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
水平垂直混合式支撑适用于槽沟深度较大,下部有含水层的情况,如图1-8(e)所示。
当开挖较大型,但深度不大的基坑或使用机械挖土,不能安装横撑时,可采用锚碇式支撑(图1-9)或斜柱式支撑(图1-10)。
四、基坑(槽)开挖
(一)基坑(槽)土方量计算
1.基坑土方量计算
挖基坑是指挖土底面积在20m2 以内,且底长为底宽的3倍。基坑土方量可按立体几何中棱柱体(由两个平行的平面为底的一种多面体)体积公式计算,如图1-11所示。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
2.基槽土方量计算
挖基槽是指挖土宽度在3m 以内,挖土长度等于或大于宽度的3倍以上。基槽土方量计算可沿长度方向分段计算,如图1-12所示。
(二)基坑(槽)开挖的工艺流程和施工要点
1.工艺流程
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
基坑(槽)开挖的工艺流程为:测量放线→切线分层开挖→排降水→修边和清底。
2.施工要点
(1)开挖前应根据工程结构形式、土质条件、开挖深度、周围环境、施工方法、施工工期和地面荷载等资料,确定土方开挖方案和地下水控制施工方案。
(2)开挖应遵循“开槽支撑,先撑后挖,分层开挖,严禁超挖”和“分层、分段、对称、限时”的原则,自上而下水平分段分层进行,每层0.3m 左右,边挖边检查宽度和坡度,至设计标高。
(3)土方开挖应尽量防止对地基土的扰动。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
(4)土方开挖过程中,应对控制桩、水准点、基坑(槽)平面位置、水平标高、边坡坡度等随时复测检查。
(5)开挖基坑(槽)土方,在场地允许的情况下要留足回填用的好土,多余土应一次运走,避免二次搬运。
(6)当在地下水位以下挖土时,应采用集水井或井点降水,将水降至坑、槽底以下500mm,以方便基坑(槽)土方开挖。
(7)雨期施工时,应分段开挖,挖好一段浇筑一段垫层,并在基槽两侧围土堤或挖排水沟,以防地面水流入基坑(槽),应注意经常检查边坡和支撑情况,以防止土壁受水浸泡造成塌方。
上一页
下一页
返回
第二节 基坑(槽)的土方开挖
(8)在距基坑(槽)底设计标高50cm 处,抄出水平线,钉上小木橛,然后用人工进行抄平、清底。
(9)开挖完毕,应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽。
上一页
返回
第三节 土方填筑与压实
一、回填土料的选择与填筑要求
1.回填土料的选择
回填土料应符合设计要求,保证填方的强度和稳定性,若设计无要求时,应符合下列规定:
(1)碎石类土、砂土和爆破石碴(最大粒径不大于每层铺填厚度的2/3,当用振动碾压时不超过每层铺填厚度的3/4),可用作表层以下的填料。
(2)含水量符合压实要求的黏性土,可作为各层填料。
(3)淤泥和淤泥质土一般不能作为填料,但在软土和沼泽地区,经过处理含水量符合压实要求后,可用于填方中的次要部位。
下一页
返回
第三节 土方填筑与压实
(4)碎块、草皮和有机质含量大于5%的土,仅用于无压实要求的填方。
(5)含盐量符合规定的盐渍土,一般可用作填料,但土中不得含有盐晶、盐块。
(6)冻土、膨胀性土、有机物含量大于8%的土,以及水溶性硫酸盐含量大于5%的土均不能作为回填土。
2.填筑要求
(1)填土应分层回填、分层夯实,尽量采用同类土回填。
(2)采用不同类土回填时,必须将透水性较小的土置于透水性较大的土之上,不得将各类土任意混杂使用。
上一页
下一页
返回
第三节 土方填筑与压实
(3)为防止填土横向移动,当填方位于倾斜的地面时,应将斜坡挖成阶梯形。
(4)分段填筑时,每层接缝处应做成斜坡形,重叠0.5 ~1m。上下层错缝距离不小于1m。
二、填土压实方法
填土压实方法有碾压法、夯实法和振动压实法三种。
1.碾压法
碾压法如图1-13(a)所示,是利用机械滚轮的压力压实土壤,使之达到所需的密实度。场地平整等大面积填土工程多采用碾压法。碾压机械有平碾、羊足碾及气胎碾等。
上一页
下一页
返回
第三节 土方填筑与压实
平碾(光碾压路机)适用于碾压黏性和非黏性土;羊足碾只适用于碾压黏性土;气胎碾(轮胎压路机)对土壤辗压较为均匀,填土质量较好。
2.夯实法
夯实法如图1-13(b)所示,是利用夯锤自由下落的冲击力来夯实土壤,主要用于基坑(槽)、管沟等小面积回填土,可以夯实黏性和非黏性土。
3.振动压实法
振动压实法如图1-13(c)所示,是将振动压实机放在土层表面,借助振动机构使压实机振动,土颗粒发生相对位移而达到紧密状态。
上一页
下一页
返回
第三节 土方填筑与压实
采用这种方法振实非黏性土效果较好。
三、回填压实的影响因素
回填压实的影响因素很多,主要有土的含水量、压实功和每层铺土厚度。
1.土的含水量
土的含水量直接影响到填土压实质量。含水量过小,土粒之间摩擦阻力较大,填土不宜被压实;含水量过大,土颗粒间的孔隙被水填充而呈饱和状态,填土也不宜被压实;只有当土具有适当的含水量,土颗粒之间的摩阻力由于水的润滑作用而减小,土才容易被压实。
上一页
下一页
返回
第三节 土方填筑与压实
土在最佳含水量的情况下,使用同样的压实功进行压实,所得到的密度最大,如图1-14所示。各种土的最优含水量和最大干密度可参见表1-6。
为了保证填土在压实过程中具有最优含水量,当土过湿时应予翻松晾干,也可掺入同类干土或吸水性土料;当土过干时,则应先洒水湿润。土料含水量一般以“手握成团,落地开花”为宜。
2.压实功
压实功是指压实工具的质量、碾压遍数和锤落高度、作用时间等对压实效果的影响。填土压实后的密度与压实机械在其上所施加的功有一定关系。如图1-15所示。
上一页
下一页
返回
第三节 土方填筑与压实
3.每层铺土厚度
土在压实功的作用下,其应力随深度的增加而逐渐减小,如图1-16所示。其影响深度与压实机械、土的性质和含水量等因素有关。铺得过厚,要压很多遍才能达到规定的密实度;铺得过薄,则容易起皮,也要增加机械的总压实遍数。
上一页
返回
第四节 土方工程施工机械
一、推土机
推土机是一种在履带式拖拉机上装有推土铲刀等工作装置的土方机械,如图1-17所示。按行走装置的类型可分为履带式和轮胎式两种。按推土铲刀的操作方式可分为液压式和索式两种。推土机操纵灵活、运转方便、所需工作面较小,行驶速度快,易于转移,并能爬30°左右的缓坡。它是最为常见的一种土方机械,多用于场地清理和平整、开挖深度1.5m 以内的基坑,填平沟坑,以及配合挖土机和铲运机工作。推土机可以推挖一三类土,经济运距100m,效率最高为40~ 60m。
下一页
返回
第四节 土方工程施工机械
为提高推土机的生产率、缩短推土时间及减少土的散失,常采用下列施工方法:
(1)下坡推土法。推土机顺下坡方向切土与推运,借助机械本身的重力作用,以增加推土能力和缩短推土时间,一般可提高生产效率30%~ 40%,但坡度不宜超过15°。
(2)并列推土法。平整场地面积较大时,可采用两台或三台推土机并列推土。一般采用两机并列推土可增加推土量15% ~30%,三机并列推土可增加推土量30%~ 40%。
(3)槽形推土法。
上一页
下一页
返回
第四节 土方工程施工机械
推土机连续多次在一条作业线上切土和推运,使地面形成一条浅槽,以减少土在铲刀两侧散失,一般可增加高推土量10% ~30%。槽的深度在1m 左右,土埂宽约为500mm。
(4)多铲集运法。当推土土质比较坚硬时,切土深度不大,应采用多次铲运、分批集中、一次推运的方法,使铲刀前保持满载,缩短运土时间,一般可提高生产效率15%左右。
二、铲运机
铲运机是一种能独立完成铲土、运土、卸土、填筑和整平的土方机械。按行走方式可分为拖式铲运机和自行式铲运机两种。
上一页
下一页
返回
第四节 土方工程施工机械
拖式铲运机由拖拉机牵引作业;自行式铲运机的行驶和作业都靠本身的动力设备,机动性大、行驶速度快,故使用广泛,如图1-18所示。
铲运机对行驶的道路要求较低,操纵灵活,行驶速度快,生产效率高,且费用低。可在一~三类土中直接挖、运土,常用于大面积场地平整、开挖大型基坑、填筑堤坝和路基等。
三、单斗挖土机
单斗挖土机是大型基坑开挖中最常用的一种土方机械。按工作装置不同,可分为正铲、反铲、拉铲和抓铲四种,如图1-19所示。
上一页
下一页
返回
第四节 土方工程施工机械
1.正铲挖土机
正铲挖土机的挖土特点是“前进向上,强制切土”。其挖掘力大、生产效率高,适用于开挖停机面以上的一四类土,如开挖无地下水位的大型基坑及土丘等。正铲挖土机的作业方式有“正向挖土,侧向卸土”和“正向挖土,后方卸土”。
2.反铲挖土机
反铲挖土机的挖土特点是“后退向下,强制切土”。其挖掘力比正铲挖土机小,能开挖停机面以下的一~三类土,适用于一次开挖深度在4m 左右的基坑、基槽和管沟,也可用于地下水位较高的土方开挖。反铲挖土机的作业方式常采用沟端开挖和沟侧开挖两种。
上一页
下一页
返回
第四节 土方工程施工机械
此外,当开挖土质较硬、宽度较小的沟槽时,可采用沟角开挖;当开挖土质较好、深度在10m 以上的大型基坑、沟槽和渠道时,可采用多层接力开挖。
3.拉铲挖土机
拉铲挖土机的挖土特点是“后退向下,自重切土”。其挖土半径和挖土深度均较大,能开挖停机面以下的一三类土,但不如反铲挖土机灵活、准确。适用于开挖大型基坑或水下挖土、填筑路基、修筑堤坝等。拉铲挖土机的开挖方式与反铲挖土机的开挖方式相似,也可分为沟端开挖和沟侧开挖两种。
上一页
下一页
返回
第四节 土方工程施工机械
4.抓铲挖土机
抓铲挖土机的挖土特点是“直上直下,自重切土”。其挖掘力较小,只能开挖停机面以下的一二类土,如开挖窄而深的基坑、疏通旧有渠道以及挖取水中淤泥等,或用于装卸碎石、矿渣等松散材料。在软土地基地区,常用于开挖基坑、沉井等。
上一页
返回
第五节 人工降低地下水位
一、集水井降水法
集水井降水法是在基坑开挖过程中,沿坑底周围或中央开挖有一定坡度的排水沟,每隔一定距离设一个集水井,地下水通过排水沟流入集水井中,然后用水泵抽走,如图1-20所示。集水井降水法一般用于降水深度较小且土层为粗粒土层或黏性土。
1.集水井及排水沟的设置
坑底四周或中央的排水沟及集水井应设置在基础0.4m 以外、地下水流的上游。根据基坑涌水量大小、基坑平面形状及水泵的抽水能力,每隔20 ~40m 设置一个集水井。
下一页
返回
第五节 人工降低地下水位
集水井的直径或宽度一般为0.6 ~0.8m,集水井的深度随挖土加深而加深,要始终低于挖土面0.7~ 1.0m,井壁用竹、木等材料加固。当基坑挖至设计标高后,集水井底应低于坑底1 ~2m,并铺设0.3m 碎石滤水层,以免在抽水时将泥砂抽出,并防止坑底土被搅动。
2.流砂的产生及防治
开挖深度较大、地下水位较高且土质为细砂或粉砂时,采用集水井降水。当挖至地下水位以下时,坑底下面的土会形成流动状态,随地下水涌入基坑,这种现象称为“流砂”现象。发生流砂现象时,土边挖边冒,坑底土完全丧失承载能力,影响边坡的稳定,严重时会造成边坡塌方及附近建筑物下沉、倾斜甚至倒塌。
上一页
下一页
返回
第五节 人工降低地下水位
流砂的产生与动水压力的大小和方向有关,在基坑开挖时,防治流砂的原则是“治流砂,必治水”。主要途径有:一是减小或平衡动水压力;二是改变动水压力的方向使之向下;三是截断地下水流。其具体措施有以下几种:
(1)枯水期施工。此方法主要是降低坑内外的水位差,减小动水压力,防止流砂。
(2)水下挖土法。此方法为不排水施工,使坑内外水压平衡,防止流砂。
(3)采用井点降水法。此方法使地下水渗流向下,使动水压力的方向也向下,增大土粒间的压力,有效地防止流砂的形成。
上一页
下一页
返回
第五节 人工降低地下水位
(4)打板桩法。此方法是将钢板桩打入坑底下面一定深度,增加地下水从坑外流入坑内的渗流路线,减小水力坡度,从而减小动水压力,防止流砂。
(5)地下连续墙。此方法是在基坑四周先浇筑一道混凝土或钢筋混凝土的连续墙,以支承土壁,起到截水的作用,防止流砂。
(6)抢挖法。此方法应组织分段抢挖,使挖土速度超过冒砂速度,挖至设计标高后立即铺设芦席并抛大石头把流砂压住。
上一页
下一页
返回
第五节 人工降低地下水位
二、井点降水法
井点降水法是在基坑开挖前,预先在基坑四周埋设一定数量的井点管,利用抽水设备从中抽水,使地下水位降至坑底以下,直至基础施工结束为止的降水方法,如图1-21所示。井点降水可使基坑挖土在干燥状态下进行,从根本上消除“流砂”现象。
井点降水的方法有轻型井点、电渗井点、喷射井点、管井井点及深井井点等。对不同类型的井点降水可根据土的渗透系数、降水深度、设备条件及经济性合理选用,各种井点的适用范围可参考表1-7。
上一页
下一页
返回
第五节 人工降低地下水位
(一)轻型井点设备
轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管(图1-22)、井点管、弯联管及总管等。滤管为进水设备,长度一般为1.0~ 1.5m(方便计算一般取1m)、直径为38 ~55mm 的无缝钢管,管壁钻有直径为12~ 18mm 的梅花形滤孔。
井点管为直径38mm 或51mm、长5~ 7m 的钢管。其上端用弯联管与总管连接,下端与管相连。
集水总管为直径100 ~127mm 的无缝钢管,每段长4m、间距0.8 ~1.6m。
上一页
下一页
返回
第五节 人工降低地下水位
抽水设备根据水泵和动力设备的不同,一般分为干式真空泵、射流泵和隔膜泵三种。
(二)轻型井点的布置
轻型井点的布置应根据基坑形状、大小、深度、土质、地下水位高低与流向和降水深度要求等确定。设计时主要考虑平面布置和高程布置两个方面。
1.平面布置
当基坑或沟槽宽度小于6m,且降水深度不超过5m 时,可采用单排线状井点,布置在地下水流的上游一侧,其两端延伸长度一般以不小于基坑(槽)宽度为宜,如图1-23所示。
上一页
下一页
返回
第五节 人工降低地下水位
当基坑宽度大于6m 或土质不良,宜采用双排线状井点。
基坑面积较大时,宜采用环状井点,如图1-24所示。有时也可布置成U 形环状井点,为便于挖土机械和运输车辆进入基坑,可不封闭,井点管距离基坑壁一般不宜小于0.7~1.0m,以防止漏气。
2.高程布置
轻型井点的降水深度一般不超过6m。井点管埋设深度H(不包括滤管)按下式计算:
上一页
下一页
返回
第五节 人工降低地下水位
当计算出的H值大于降水深度6m 时,则应降低总管平面标高,以适应降水深度要求。此外,还要考虑井点管一般的标准长度,井点管露出地面0.2 ~0.3m。在任何情况下,滤管必须埋在含水层内。
3.轻型井点计算
轻型井点的计算包括井点系统涌水量计算、井点管的数量与井距的确定以及抽水设备选用等。
(1)井点系统涌水量计算。井点系统涌水量计算是按水井理论进行计算。水井根据井底是否达到不透水层,可分为完整井和非完整井;凡井底到达含水层下面的不透水层顶面的井称为完整井,否则称为非完整井。
上一页
下一页
返回
第五节 人工降低地下水位
根据地下水有无压力,可分为无压井和承压井,如图1-25所示。各类井的涌水量计算方法不同,其中以无压完整井的理论较为完善。
1)无压完整井涌水量计算。其计算公式为:
2)无压非完整井涌水量计算。其计算公式为:
3)承压完整井涌水量计算。其计算公式为:
上一页
下一页
返回
第五节 人工降低地下水位
4)承压非完整井涌水量计算。其计算公式为:
(2)井点管的数量与井距的确定。
在确定井点管间距时,还应注意井距不应过小,必须大于5d。还要考虑抽水的时间,靠近河流处,井距应密些。
上一页
返回
表1-1 土的工程分类
返回
表1-2 各类土的可松性系数
返回
表1-3 土的渗透系数
返回
图1-1 龙门板的设置
返回
图1-2 基坑(槽)放线示意图
返回
图1-3 方格网法计算平整场地土方量示意图
返回
图1-4 零点位置计算示意图
返回
表1-4 常见方格网法计算公式
返回
图1-5 场地边坡平面示意图
返回
图1-6 断面图
返回
图1-7 土方边坡
返回
表1-5 挖方深度在5m内的基坑(槽)、管沟边坡的最陡坡度
返回
图1-8 横撑式土壁支撑
返回
图1-9 锚碇式支撑
返回
图1-10 斜柱式支撑
返回
图1-11 基坑土方量计算
返回
图1-12 基槽土方量计算
返回
图1-13 填土压实方法
返回
表1-6 土的最优含水量和最大干密度参考表
返回
图1-14 土的干密度与含水量的关系
返回
图1-15 土的密度与压实功的关系
返回
图1-16 压实作用沿深度的变化
返回
图1-17 推土机外形图
返回
图1-18 自行式铲运机
返回
图1-19 单斗挖土机
返回
图1-20 集水井降水法
返回
图1-21 轻型井点降低地下水位示意图
返回
表1-7 各种井点的适用范围
返回
图1-22 滤管构造
返回
图1-23 单排线状井点布置图
返回
图1-24 环形井点布置
返回
图1-25 水井分类
返回
表1-8 有效含水层深度H0 值
