第三章　砌筑工程
第一节　砌筑砂浆
第二节　砖墙砌体施工
第三节　砌块砌体施工
第四节　砌筑用脚手架
第五节　砌块工程垂直运输设施
返回
第一节　砌筑砂浆

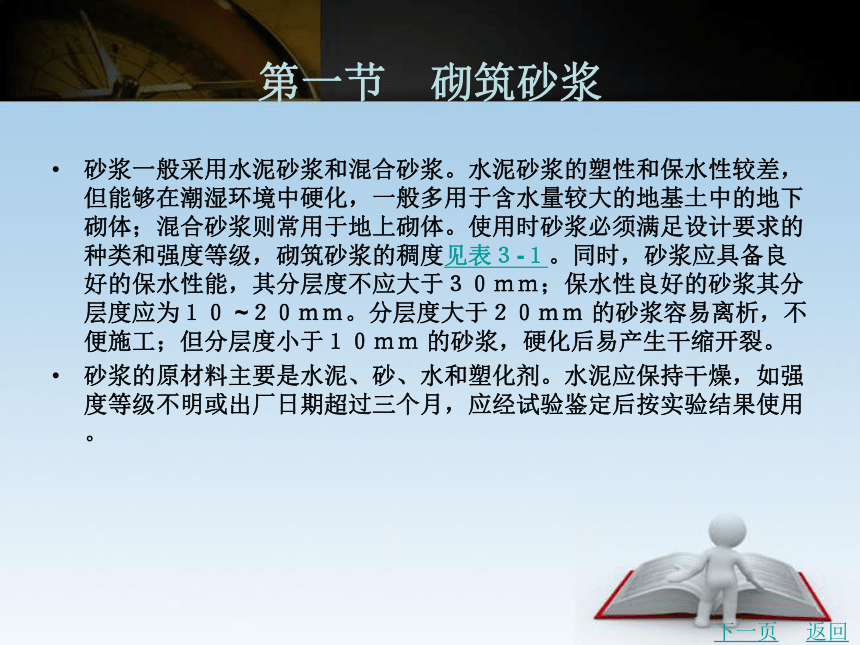

砂浆一般采用水泥砂浆和混合砂浆。水泥砂浆的塑性和保水性较差，但能够在潮湿环境中硬化，一般多用于含水量较大的地基土中的地下砌体；混合砂浆则常用于地上砌体。使用时砂浆必须满足设计要求的种类和强度等级，砌筑砂浆的稠度见表３-１。同时，砂浆应具备良好的保水性能，其分层度不应大于３０ｍｍ；保水性良好的砂浆其分层度应为１０ ~２０ｍｍ。分层度大于２０ｍｍ 的砂浆容易离析，不便施工；但分层度小于１０ｍｍ 的砂浆，硬化后易产生干缩开裂。
砂浆的原材料主要是水泥、砂、水和塑化剂。水泥应保持干燥，如强度等级不明或出厂日期超过三个月，应经试验鉴定后按实验结果使用。
下一页
返回
第一节　砌筑砂浆

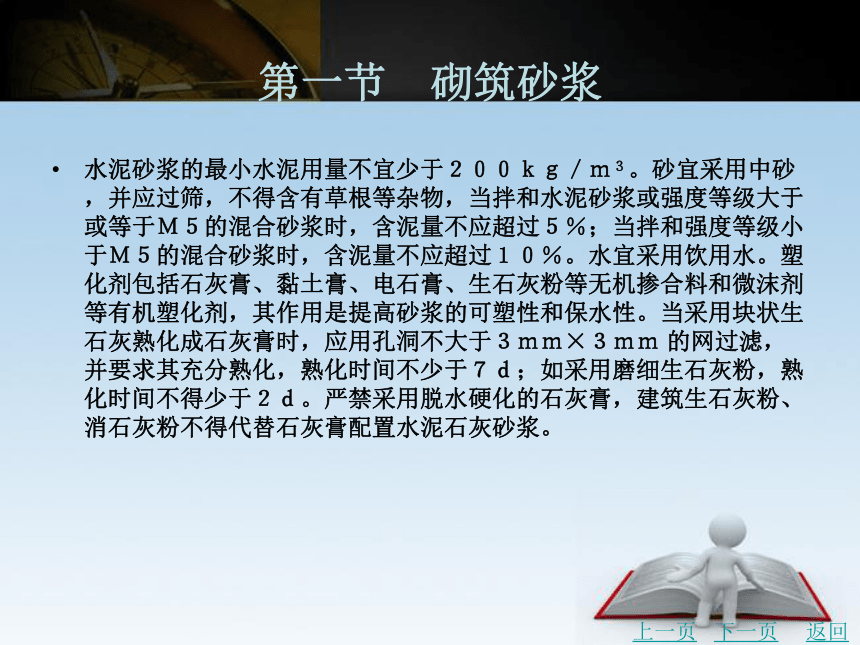

水泥砂浆的最小水泥用量不宜少于２００ｋｇ／ｍ３。砂宜采用中砂，并应过筛，不得含有草根等杂物，当拌和水泥砂浆或强度等级大于或等于Ｍ５的混合砂浆时，含泥量不应超过５％；当拌和强度等级小于Ｍ５的混合砂浆时，含泥量不应超过１０％。水宜采用饮用水。塑化剂包括石灰膏、黏土膏、电石膏、生石灰粉等无机掺合料和微沫剂等有机塑化剂，其作用是提高砂浆的可塑性和保水性。当采用块状生石灰熟化成石灰膏时，应用孔洞不大于３ｍｍ×３ｍｍ 的网过滤，并要求其充分熟化，熟化时间不少于７ｄ；如采用磨细生石灰粉，熟化时间不得少于２ｄ。严禁采用脱水硬化的石灰膏，建筑生石灰粉、消石灰粉不得代替石灰膏配置水泥石灰砂浆。
上一页
下一页
返回
第一节　砌筑砂浆

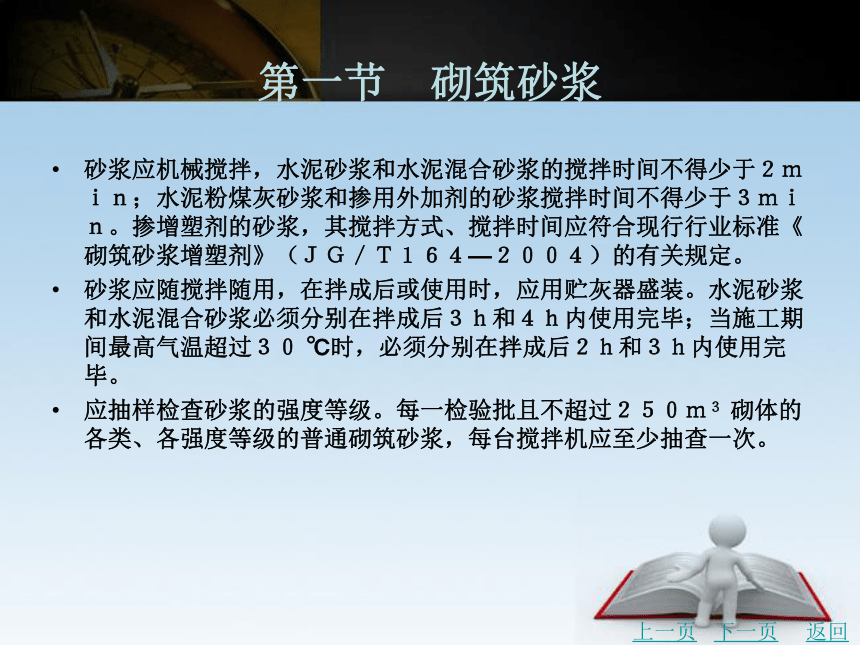

砂浆应机械搅拌，水泥砂浆和水泥混合砂浆的搅拌时间不得少于２ｍｉｎ；水泥粉煤灰砂浆和掺用外加剂的砂浆搅拌时间不得少于３ｍｉｎ。掺增塑剂的砂浆，其搅拌方式、搅拌时间应符合现行行业标准《砌筑砂浆增塑剂》（ＪＧ／Ｔ１６４—２００４）的有关规定。
砂浆应随搅拌随用，在拌成后或使用时，应用贮灰器盛装。水泥砂浆和水泥混合砂浆必须分别在拌成后３ｈ和４ｈ内使用完毕；当施工期间最高气温超过３０ ℃时，必须分别在拌成后２ｈ和３ｈ内使用完毕。
应抽样检查砂浆的强度等级。每一检验批且不超过２５０ｍ３ 砌体的各类、各强度等级的普通砌筑砂浆，每台搅拌机应至少抽查一次。
上一页
下一页
返回
第一节　砌筑砂浆

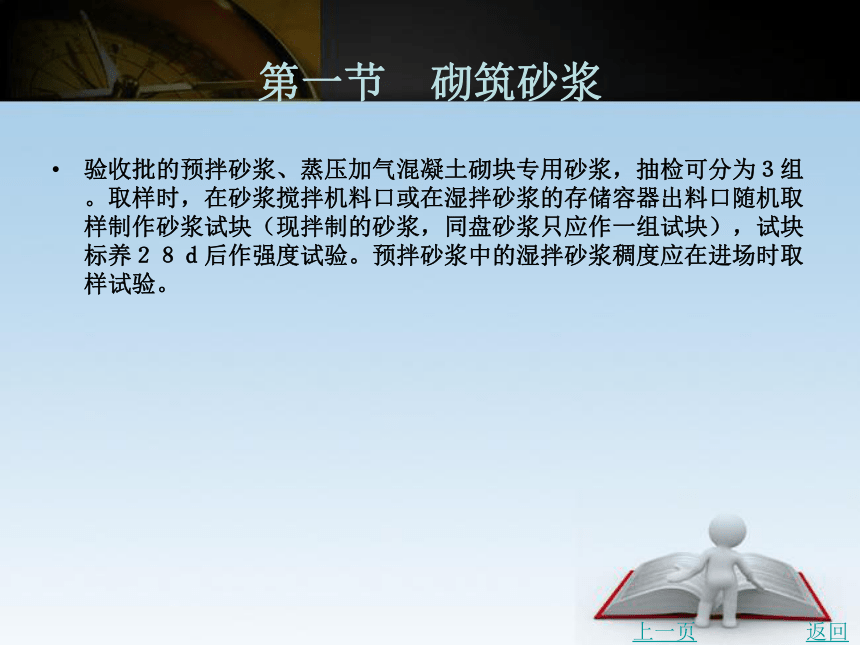

验收批的预拌砂浆、蒸压加气混凝土砌块专用砂浆，抽检可分为３组。取样时，在砂浆搅拌机料口或在湿拌砂浆的存储容器出料口随机取样制作砂浆试块（现拌制的砂浆，同盘砂浆只应作一组试块），试块标养２８ｄ后作强度试验。预拌砂浆中的湿拌砂浆稠度应在进场时取样试验。
上一页
返回
第二节　砖墙砌体施工
一、墙体砌体的组砌形式和砌砖方法

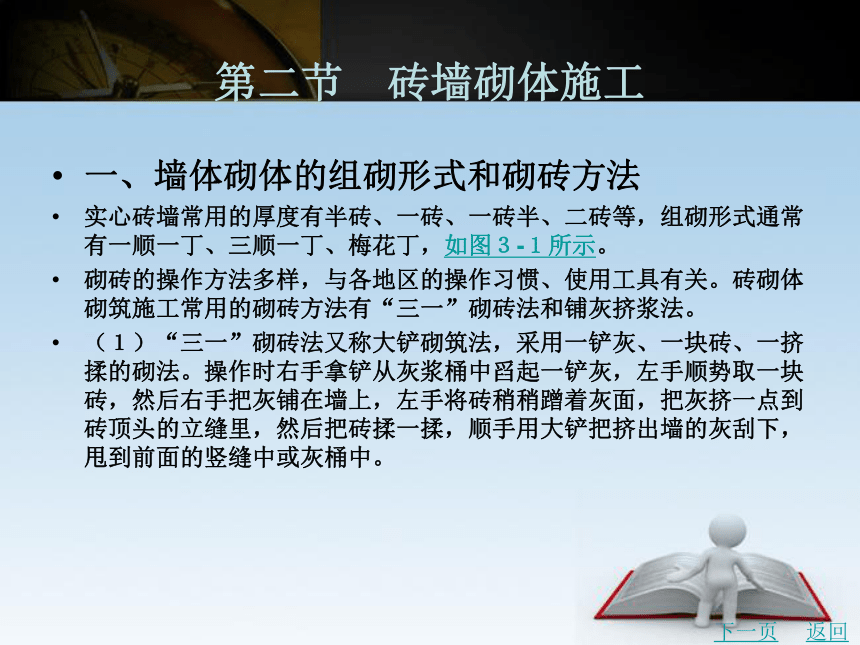

实心砖墙常用的厚度有半砖、一砖、一砖半、二砖等，组砌形式通常有一顺一丁、三顺一丁、梅花丁，如图３-１所示。
砌砖的操作方法多样，与各地区的操作习惯、使用工具有关。砖砌体砌筑施工常用的砌砖方法有“三一”砌砖法和铺灰挤浆法。
（１）“三一”砌砖法又称大铲砌筑法，采用一铲灰、一块砖、一挤揉的砌法。操作时右手拿铲从灰浆桶中舀起一铲灰，左手顺势取一块砖，然后右手把灰铺在墙上，左手将砖稍稍蹭着灰面，把灰挤一点到砖顶头的立缝里，然后把砖揉一揉，顺手用大铲把挤出墙的灰刮下，甩到前面的竖缝中或灰桶中。
下一页
返回
第二节　砖墙砌体施工

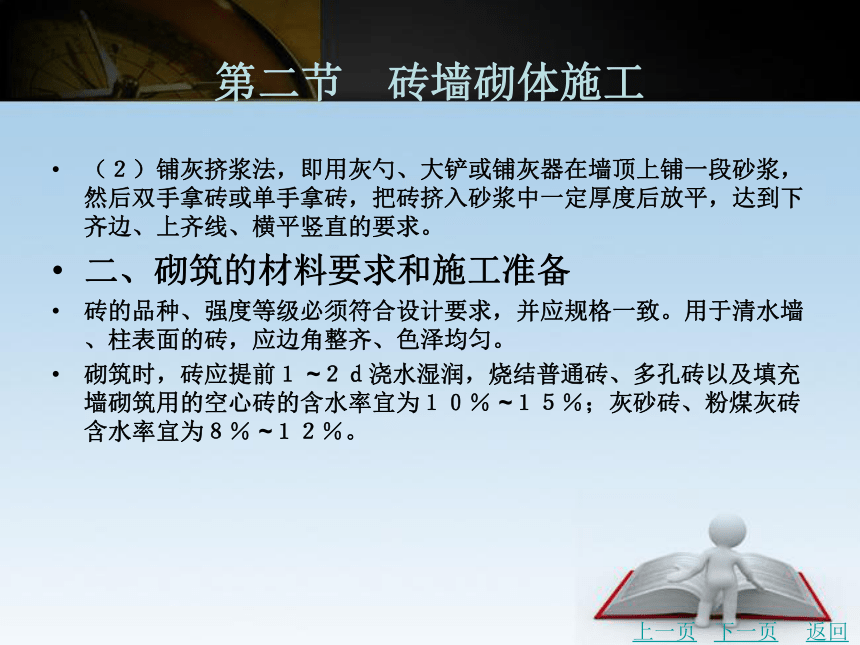

（２）铺灰挤浆法，即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖，把砖挤入砂浆中一定厚度后放平，达到下齐边、上齐线、横平竖直的要求。
二、砌筑的材料要求和施工准备
砖的品种、强度等级必须符合设计要求，并应规格一致。用于清水墙、柱表面的砖，应边角整齐、色泽均匀。
砌筑时，砖应提前１ ~２ｄ浇水湿润，烧结普通砖、多孔砖以及填充墙砌筑用的空心砖的含水率宜为１０％ ~１５％；灰砂砖、粉煤灰砖含水率宜为８％ ~１２％。
上一页
下一页
返回
第二节　砖墙砌体施工

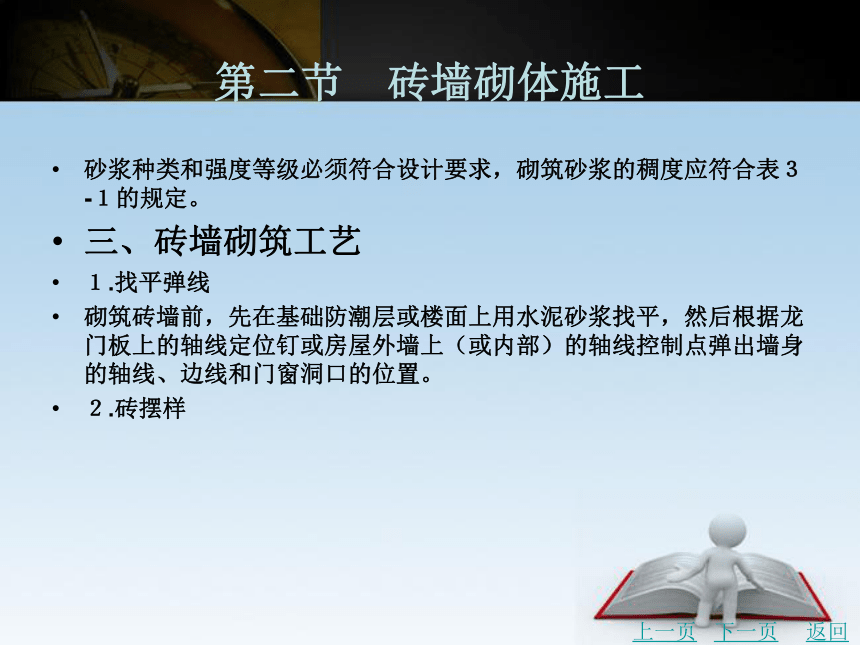

砂浆种类和强度等级必须符合设计要求，砌筑砂浆的稠度应符合表３-１的规定。
三、砖墙砌筑工艺
１.找平弹线
砌筑砖墙前，先在基础防潮层或楼面上用水泥砂浆找平，然后根据龙门板上的轴线定位钉或房屋外墙上（或内部）的轴线控制点弹出墙身的轴线、边线和门窗洞口的位置。
２.砖摆样
上一页
下一页
返回
第二节　砖墙砌体施工
在放好线的基面上按选定的组砌方式用干砖试摆，核对所弹出的墨线在门洞、窗口、墙垛等处是否符合砖的模数，以便借助灰缝进行调整，尽可能减少砍砖，并使砖墙灰缝均匀，组砌得当。
３.立皮数杆

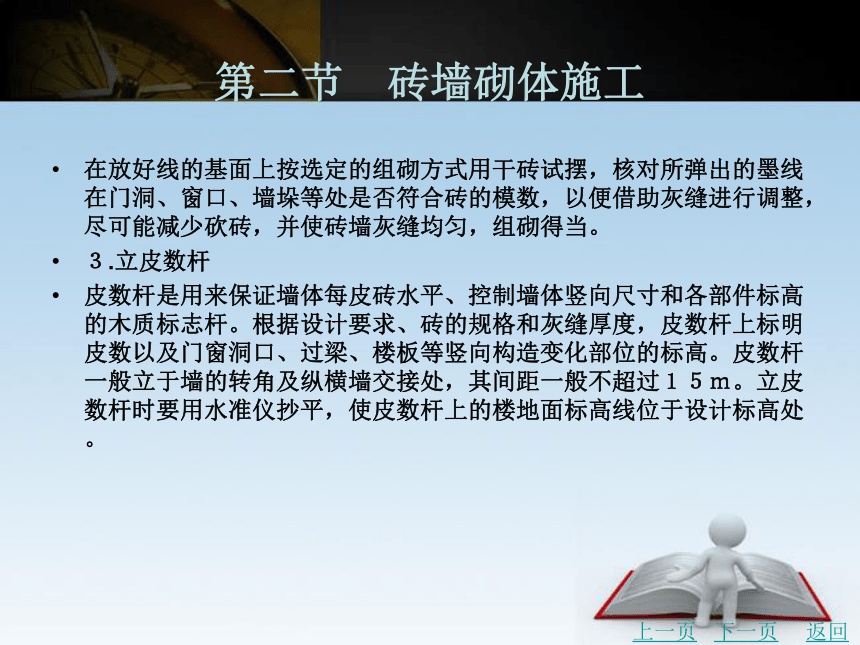

皮数杆是用来保证墙体每皮砖水平、控制墙体竖向尺寸和各部件标高的木质标志杆。根据设计要求、砖的规格和灰缝厚度，皮数杆上标明皮数以及门窗洞口、过梁、楼板等竖向构造变化部位的标高。皮数杆一般立于墙的转角及纵横墙交接处，其间距一般不超过１５ｍ。立皮数杆时要用水准仪抄平，使皮数杆上的楼地面标高线位于设计标高处。
上一页
下一页
返回
第二节　砖墙砌体施工
４.砌筑、勾缝

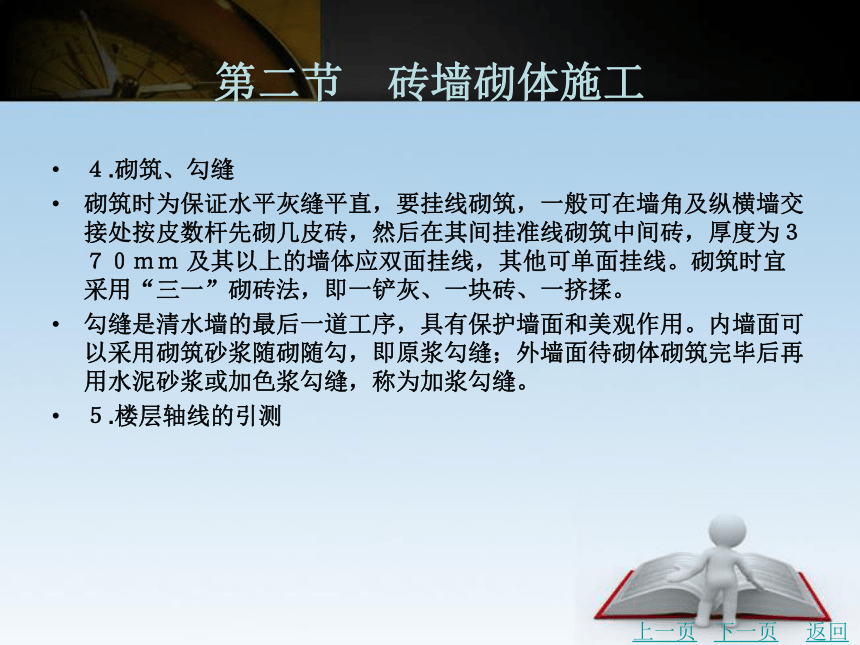

砌筑时为保证水平灰缝平直，要挂线砌筑，一般可在墙角及纵横墙交接处按皮数杆先砌几皮砖，然后在其间挂准线砌筑中间砖，厚度为３７０ｍｍ 及其以上的墙体应双面挂线，其他可单面挂线。砌筑时宜采用“三一”砌砖法，即一铲灰、一块砖、一挤揉。
勾缝是清水墙的最后一道工序，具有保护墙面和美观作用。内墙面可以采用砌筑砂浆随砌随勾，即原浆勾缝；外墙面待砌体砌筑完毕后再用水泥砂浆或加色浆勾缝，称为加浆勾缝。
５.楼层轴线的引测
上一页
下一页
返回
第二节　砖墙砌体施工

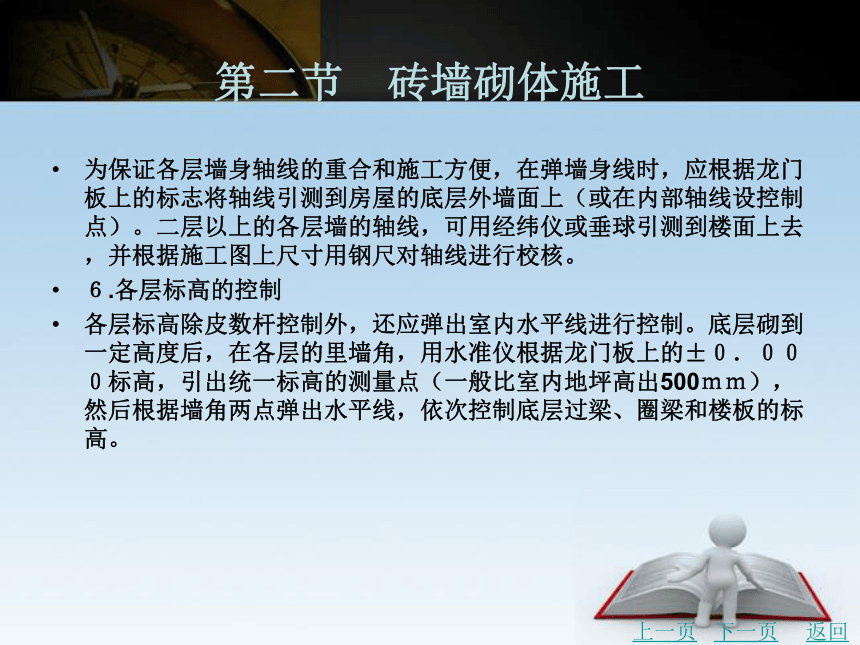

为保证各层墙身轴线的重合和施工方便，在弹墙身线时，应根据龙门板上的标志将轴线引测到房屋的底层外墙面上（或在内部轴线设控制点）。二层以上的各层墙的轴线，可用经纬仪或垂球引测到楼面上去，并根据施工图上尺寸用钢尺对轴线进行校核。
６.各层标高的控制
各层标高除皮数杆控制外，还应弹出室内水平线进行控制。底层砌到一定高度后，在各层的里墙角，用水准仪根据龙门板上的±０．０００标高，引出统一标高的测量点（一般比室内地坪高出500ｍｍ），然后根据墙角两点弹出水平线，依次控制底层过梁、圈梁和楼板的标高。
上一页
下一页
返回
第二节　砖墙砌体施工

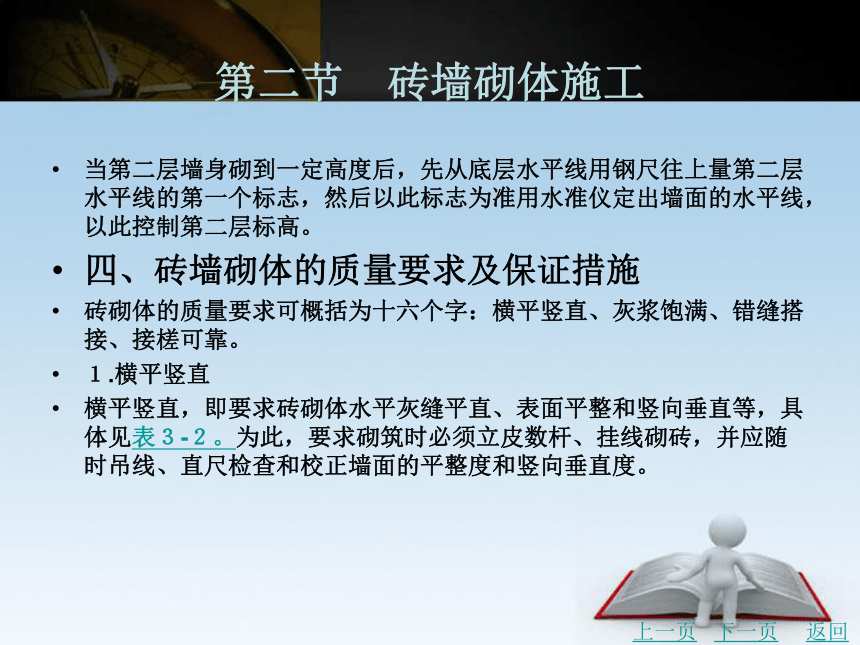

当第二层墙身砌到一定高度后，先从底层水平线用钢尺往上量第二层水平线的第一个标志，然后以此标志为准用水准仪定出墙面的水平线，以此控制第二层标高。
四、砖墙砌体的质量要求及保证措施
砖砌体的质量要求可概括为十六个字：横平竖直、灰浆饱满、错缝搭接、接槎可靠。
１.横平竖直
横平竖直，即要求砖砌体水平灰缝平直、表面平整和竖向垂直等，具体见表３-２。为此，要求砌筑时必须立皮数杆、挂线砌砖，并应随时吊线、直尺检查和校正墙面的平整度和竖向垂直度。
上一页
下一页
返回
第二节　砖墙砌体施工
２.灰浆饱满
砂浆的作用是将砖、石、砌块等块体材料粘结成整体以共同受力，并使块体表面应力分布均匀，同时能够挡风、隔热。砌体灰缝砂浆的饱满程度直接影响它的作用和砌体强度。因此，要求砌体灰缝砂浆应密实、饱满，砖墙水平灰缝的砂浆饱满度不得低于８０％；砖柱水平灰缝和竖直灰缝饱满度不得低于９０％。每检验批抽查不应少于５处。检查时，用百格网检查砖底面与砂浆的粘结痕迹面积，每处检测３块砖，取其平均值。
砖砌体的水平灰缝厚度和竖向灰缝的宽度一般为１０ｍｍ，不应小于８ｍｍ，也不应大于１２ｍｍ。
上一页
下一页
返回
第二节　砖墙砌体施工
根据门窗洞口、过梁、圈梁、层高等设计要求的标高，在保证砖砌体竖向整皮砌筑的前提下，可确定水平灰缝厚度和皮数杆上每皮砖的高度。水平灰缝厚度的允许偏差见表３-２。
３.错缝搭接
砖砌体的砌筑应遵循“上下错缝，内外搭砌”的原则。其主要目的是避免砌体竖向出现通缝（上下二皮砖搭接长度小于２５ｍｍ 统称通缝），影响砌体整体受力。
４.接槎可靠
接槎是指砌体不能同时砌筑时，临时间断处先、后砌筑的砌体之间的接合。
上一页
下一页
返回
第二节　砖墙砌体施工
接槎处的砌体的水平灰缝填塞困难，如果处理不当，会影响砌体的整体性。
砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。
非抗震设防及抗震烈度为６度、７度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，并加设拉结钢筋，如图３-２所示。拉结钢筋的数量为每１２ｃｍ 墙厚放置１根直径为６ｍｍ 的钢筋，间距沿墙高不得超过５０ｃｍ，埋入长度从留槎处算起，每边均不应小于５０ｃｍ，对抗震设防烈度６度、７度的地区，不应小于１００ｃｍ，末端应有９０°弯钩。
上一页
下一页
返回
第二节　砖墙砌体施工
隔墙与墙或柱如不同时砌筑而又不留成斜槎时，可于墙或柱中引出凸槎。对抗震设防地区，灰缝中尚应预埋拉结钢筋，其数量每道不得少于２根，具体构造同上。
对于设置钢筋混凝土构造柱的墙体，构造柱与墙体的连续处应砌成马牙槎，从每层柱脚开始，先退后进，每一马牙槎沿高度方向尺寸不宜超过３００ｍｍ，沿墙高每５００ｍｍ 设２Φ６拉结钢筋，每边伸入墙内不宜小于１ｍ。施工时应先砌墙后浇构造柱。
五、砖砌体的施工组织
砖砌体一般分层分段流水施工，同结构层还要根据楼层和布架高度划分施工层。
上一页
下一页
返回
第二节　砖墙砌体施工
砌体工程施工段的分段位置一般留设在伸缩缝、沉降缝、防震缝、构造柱或门窗洞口处，相邻施工段的砌筑高度差不得超过一个楼层的高度，也不宜大于４ｍ。另外，多层砌体结构由于楼层施工平面运输和过人的需要，常在单元分割墙等横墙上留设临时洞口。此时，为保证墙体质量，要求临时间断处的高度差不超过一步脚手架的高度，洞口的净宽度差不超过１ｍ，顶部宜设置过梁，并在临时间断处预埋水平拉结钢筋。
上一页
返回
第三节　砌块砌体施工
一、组砌的排列要求
由于砌块的单块体积与烧结普通砖相比要大很多，砌筑时又必须整块使用，不能随意砍折，因此砌块在砌筑之前要先绘制“砌块排列图”，即根据拟建房屋的立面、平面、门窗洞口尺寸大小、楼层标高、构造要求等条件，预选出几种规格的中小型砌块，排列组成符合各种墙面所需尺寸的砌块分布图。
绘制排列图的比例一般为１∶30或１∶50，在每道墙轴线上先绘制出纵横墙的墙面，将圈梁、雨篷、楼板、楼梯等位置在墙面上标出，按照墙面的高度除以砌块加灰缝的厚度，计算出砌块皮数，画出水平灰缝线。
下一页
返回
第三节　砌块砌体施工
砌块排列时要从室内地面±０．０００开始，以主规格为主、辅规格为辅，以便增强墙体的稳定性，减少砌块数。
二、砌块的施工工艺
砌筑普通混凝土小型空心砌块砌体，不需对小砌块浇水湿润，如遇天气干燥炎热，宜在砌筑前对其喷水湿润；对轻集料混凝土小砌块，应提前浇水湿润，块体的相对含水率宜为４０％ ~５０％。雨天及小砌块表面有浮水时，不得施工。
砌筑前，应根据砌块的尺寸和灰缝的厚度制作皮数杆。砌筑时，小砌块的生产龄期不应小于２８ｄ，并清除表面污物，承重墙体严禁使用断裂或壁肋中有竖向裂纹的小砌块。
上一页
下一页
返回
第三节　砌块砌体施工
小砌块应底面朝上反砌（即砌块孔洞上小、下大）墙上。
砌块砌体砌筑时，应立皮数杆并挂线施工，以保证水平灰缝的平直度和竖向构造变化部位的留设正确。水平灰缝采用铺灰法铺设，小砌块的一次铺灰长度一般不超过两块主规格块体的长度。竖向灰缝对于小砌块应采用加浆方法，使其砂浆饱满。砌体水平灰缝和竖向灰缝的砂浆饱满度按净面积计算不得低于９０％。对于加气混凝土砌块，宜采用内外临时夹板灌缝。
砌筑填充墙时，用轻集料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为１５０ｍｍ。填充墙砌至接近梁、板底时，应留一定空隙。
上一页
下一页
返回
第三节　砌块砌体施工
在抹灰前采用侧砖、立砖，或砌块斜砌挤紧，其倾斜度为６０°左右，并用砂浆填塞饱满。
填充墙砌筑时应错缝搭接，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的１／３，轻集料混凝土小型空心砌块搭砌长度不应小于９０ｍｍ，竖向通缝不应大于２皮。
小型空心砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌，如图３-３所示。Ｔ形交接处应隔皮使横墙砌块端面露头，当该处无芯柱时，应在纵、横墙上交接处砌两块一孔半的辅助规格砌块，隔皮砌在横墙露头砌块下，其半孔应位于中间，如图３-４（ａ）所示。
上一页
下一页
返回
第三节　砌块砌体施工
当有芯柱时，应在纵、横墙上交接处砌一块三孔大规格砌块，砌块的中间孔正对横墙露头砌块靠外的孔洞，如图３-４（ｂ）所示。十字交接处无芯柱时，在交接处应砌一孔半砌块，隔皮垂直相交，其半孔应在中间；当有芯柱时，在交接处应砌三孔砌块，隔皮垂直相交，中间孔相互对正。
常温条件下，小砌块每日的砌筑高度对承重墙体宜在１．５ｍ 或一步脚手架高度内；对填充墙体不宜超过１．８ｍ。
配筋砌体工程在砌筑时，设置在灰缝内的钢筋应居中置于灰缝内，水平灰缝厚度应大于钢筋直径４ｍｍ 以上。
上一页
下一页
返回
第三节　砌块砌体施工
三、砌块砌体的质量要求及保证措施
１.横平竖直
横平竖直，即要求砌块砌体水平灰缝平直、表面平整和竖向垂直等，具体见表３-２。为此，要求砌筑时必须立皮数杆、挂线砌砖，并应随时吊线、直尺检查和校正墙面的平整度和竖向垂直度。
２.灰浆饱满
砌块砌体的水平和竖向灰缝砂浆应饱满，砌块砌体水平灰缝和竖向灰缝的砂浆饱满度，按净面积计算不得低于９０％。
上一页
下一页
返回
第三节　砌块砌体施工
小砌块砌体的水平灰缝厚度和竖向灰缝宽度一般为１０ｍｍ，不应小于８ｍｍ，也不应大于１２ｍｍ，其水平灰缝厚度和竖向灰缝宽度的允许偏差见表３-２。加气混凝土砌块砌体的水平灰缝厚度要求不得大于１５ｍｍ，竖向灰缝宽度不得大于２０ｍｍ。
３.错缝搭接
砌块砌体的砌筑应错缝搭砌，对单排孔小砌块还应对齐孔洞。砌筑承重墙时，小砌块的搭接长度不应小于１２０ ｍｍ。砌筑框架结构填充墙时，小砌块的搭接长度不应小于９０ｍｍ；加气混凝土砌块的搭接长度不应小于砌块长度的１／３，且不应小于１５０ｍｍ。
上一页
下一页
返回
第三节　砌块砌体施工
４.接槎可靠
墙体转角处的纵、横交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎上下搭砌的小砌块孔洞内用强度等级不低于Ｃ２０的混凝土灌实。
上一页
返回
第四节　砌筑用脚手架
砌筑用脚手架是为砌筑工程施工而搭设的堆放材料和工人施工作业用的临时结构架，它直接影响工程质量、施工安全和砌筑的劳动生产率。
作为临时性设施，脚手架应使用方便、安全和经济，要满足以下基本要求：
（１）有适当的宽度（或面积）、步架高度、离墙距离，能满足工人操作、材料堆放和运输需要。
（２）有足够的强度、刚度和稳定性，保证施工期间在各种荷载作用下，脚手架不变形、不倾斜、不摇晃。
（３）搭拆和搬运方便，能多次周转使用。
下一页
返回
第四节　砌筑用脚手架
（４）因地制宜、就地取材，尽量节约用料。
一、外脚手架
外脚手架是搭设在建筑物外部（沿周边）的一种脚手架，可用于外墙砌筑，也可用于外墙装饰。常用的有多立杆式脚手架、门式脚手架等。
１.多立杆式脚手架
多立杆式脚手架按所用材料分为木脚手架、竹脚手架和钢管脚手架。
作为稳定的结构体系，多立杆式脚手架的主要构件有立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑、抛撑、连墙件等。
上一页
下一页
返回
第四节　砌筑用脚手架
多立杆式脚手架的基本形式有单排、双排两种，如图３-５所示。单排脚手架仅在脚手架外侧设一排立杆，其横向水平杆一端与纵向水平杆连接，另一端搁置在墙上。单排脚手架节约材料，但稳定性较差，且墙上留有脚手眼，其搭设高度及使用范围也受一定的限制；双排脚手架在脚手架的里、外侧均设有立杆，稳定性好，但比单排脚手架费工费料。
扣件式钢管脚手架是目前广泛应用的一种多立杆式脚手架，不仅可用作外脚手架，而且可用作里脚手架、满堂脚手架和模板支架等。
扣件式钢管脚手架由钢管、扣件和底座组成。扣件为钢管之间的扣接连接件，其基本形式有三种，如图３-６所示。
上一页
下一页
返回
第四节　砌筑用脚手架
直角扣件用于连接扣紧两根互相垂直交叉的钢管；对接扣件用于钢管的对接接长；回转扣件用于连接扣紧两根平行或呈任意角度相交的钢管。扣件在螺栓拧紧扭力矩达到65ｋＮ·ｍ 时，不得发生破坏。脚手架底座是设于立杆底部的垫座，一般有两种做法：一种用厚８mm、边长150ｍｍ 的钢板作底板，与外径60mm、壁厚3.5mm、长度150ｍｍ的钢管套筒焊接而成；另一种是用可锻铸铁铸成，底板厚10ｍｍ、直径150ｍｍ、插芯直径60mm、高度150mm，如图３-７所示。
扣件式钢管单排脚手架搭设高度不宜超过２４ｍ，不宜用于半砖墙、空斗砖墙、加气砌块墙等轻质墙体以及砂浆强度等级不大于Ｍ１０的砖墙。
上一页
下一页
返回
第四节　砌筑用脚手架
双排脚手架的高度超过５０ｍ 时，应计算有关搭设参数。搭设的有关构造参数可参照表３-３、表３-４。
２.门式脚手架
门式脚手架又称为框组式脚手架、多功能门型脚手架，是目前国际上应用较为普遍的脚手架之一。
门式脚手架由门式框架（门架）、交叉支撑（剪刀撑）和水平梁架或脚手板构成基本单元，如图３-８所示。基本单元通过连接棒、锁臂连接并增加底座、垫板构成整片脚手架，如图３-９所示。
上一页
下一页
返回
第四节　砌筑用脚手架
二、里脚手架
里脚手架是搭设在建筑物内部地面或楼面上的脚手架，可用于结构层内的砌墙、内装饰等。
常用的里脚手架构造形式有折叠式、支柱式和门架式等。
１.折叠式里脚手架
角钢制成的折叠式里脚手架，如图３-１０所示。其搭设间距不超过２．０ｍ（粉刷时不超过２．５ｍ），可搭设两步，第一步为１ｍ，第二步为１．６５ｍ。也可以用钢管或钢筋制成折叠式里手架。
２.支柱式里脚手架
上一页
下一页
返回
第四节　砌筑用脚手架
支柱式里脚手架由支柱和横杆组成，上铺脚手板。搭设间距：砌墙时不超过２．０ｍ，粉刷时不超过２．５ｍ。
套管式支柱由立管、插管等组成，如图３-１１所示。搭设时插管插入立管中，以销孔间距调节高度。插管顶端的Ｕ 形支托上可搁置方木横杆以铺设脚手板。其搭设高度为１．５７~２．１７ｍ。
承插式支柱，其立管上焊有承插管，用于与横杆的销头插接，如图３-１２所示。其搭设高度为１．２ｍ、１．６ｍ、１．９ｍ，当搭设第三步时要加销钉以保安全。
３.门架式里脚手架
上一页
下一页
返回
第四节　砌筑用脚手架
门架式脚手架由Ａ 形支架与门架组成，其架设高度为１．５ ~２．４ｍ，两片Ａ 形支架间距为２．２ ~２．５ｍ。为防工人坠下或材料、机具坠落伤人，在使脚手架沿周边砌筑外墙时，必须在建筑物外搭设安全网，并要求安全网随楼层的施工进度上升。
上一页
返回
第五节　砌块工程垂直运输设施
一、井架
井架是砌筑工程垂直运输的常用设备之一。它是以地面卷扬机为动力，由型钢组成井字形架体的提升机，吊篮（吊笼）在井孔内沿轨道作垂直运动。可组成单孔或多孔井架并联在一起使用，其特点是价格低廉、稳定性好、运输量大。
普通型钢井架如图３-１３所示，井架内设有吊盘（或混凝土料斗），起重量为８ ~１５ｋＮ，搭设高度可达４０ｍ。为了扩大起重运输服务范围，常在井架上安装悬臂拔杆，拔杆长５~ １０ｍ、回转半径２．５ ５ｍ、起重量５ ~１０ｋＮ。为确保井架的稳定，应沿架体高度设置附墙架或缆风绳。
下一页
返回
第五节　砌块工程垂直运输设施
当井架安装条件受到限制不能使用附墙架时，可采用缆风绳，缆风绳的设置应符合说明书的要求，并应符合下列规定：
（１）每一组四根缆风绳与导轨架的连接点应在同一水平高度，且应对称设置；缆风绳与导轨架的连接处应采取防止钢丝绳受剪破坏的措施。
（２）缆风绳宜设在导轨架的顶部；当中间设置缆风绳时，应采取增加导轨架刚度的措施。
（３）缆风绳与水平面夹角宜为４５° ~６０°，并应采用与缆风绳等强度的花篮螺栓与地锚连接。
（４）缆风绳直径不应小于８ｍｍ，安全系数不应小于３．５。
上一页
下一页
返回
第五节　砌块工程垂直运输设施
当井架安装高度大于或等于３０ｍ 时，不得使用缆风绳。
二、龙门架
龙门架由两根立柱及横梁（天轮梁）组成。在龙门架上装设滑轮（天轮或地轮）、导轨、吊盘（上料平台）、安全设置（制动停靠装置和上极限限位器等）、起重索及缆风绳等构成一个完整的垂直运输体系，如图３-１４所示。
龙门架构造简单、装拆方便，尤其适用于中小型工程，低架搭设高度可至３０ｍ，起重量６ ~１２ｋＮ。为保证龙门架的稳定，应沿架体高度按设计要求设置附墙架或缆风绳。
上一页
下一页
返回
第五节　砌块工程垂直运输设施
当架高在２０ｍ 以下时，缆风绳不少于一组；架高为２１~ ３０ｍ 时，缆风绳不少于两组。缆风绳设置的具体要求同井架。
三、起重设备的服务范围
塔式起重机机动灵活，只要在起重杆的回转半径范围内，既可作垂直运输又可作水平运输，其水平运输的最大服务范围称为覆盖面。
不带悬臂拔杆的井架和龙门架只能进行垂直运输。带有悬臂拔杆的井架可进行一定范围的水平运输，但受井架的限制，其拔杆的水平转角小于２７０°。垂直运输设施的水平运输距离一般不宜超过８０ｍ。
上一页
返回
表３-１　砌筑砂浆的稠度
返回
图３-１　砖墙砌体的组砌形式
返回
表３-２　砖砌体尺寸、位置的允许偏差及检验
返回
图３-２　接槎
返回
图３-３　空心砌块墙转角砌法
返回
图３-４　混凝土空心砌块墙
返回
图３-５　扣件式钢管脚手架的构造
返回
图３-６　扣件
返回
图３-７　脚手架底座
返回
表３-３　常用密目式安全立网全封闭式双排脚手架的设计尺寸
返回
表３-４　常用密目式安全立网全封闭式单排脚手架的设计尺寸
返回
图３-８　门式脚手架
返回
图３-９　门式脚手架基本单元
返回
图３-１０　角钢折叠式里脚手架
返回
图３-１１　套管式支柱
返回
图３-１２　承插式支柱
返回
图３-１３　普通型钢井架
返回
图３-１４　龙门架
返回
