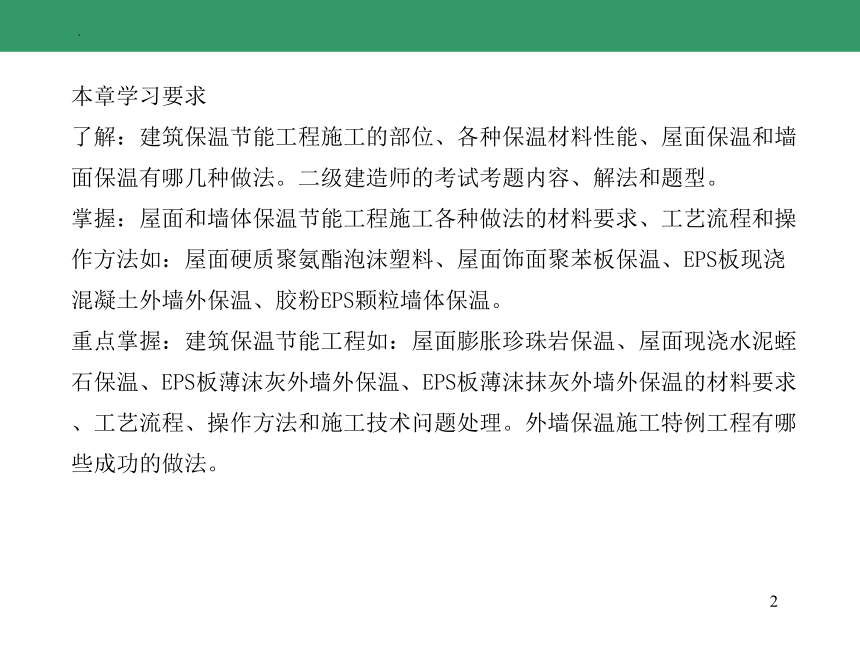

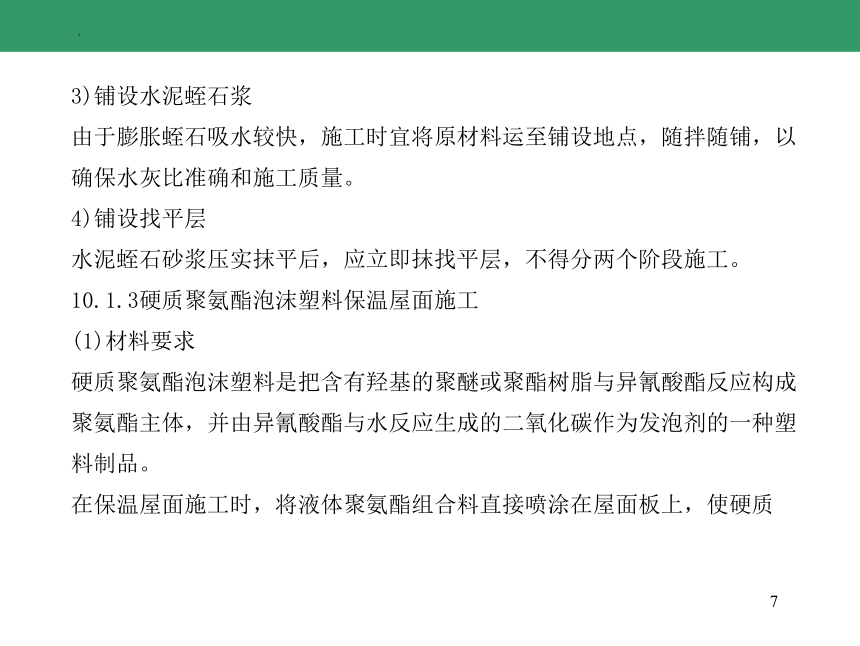

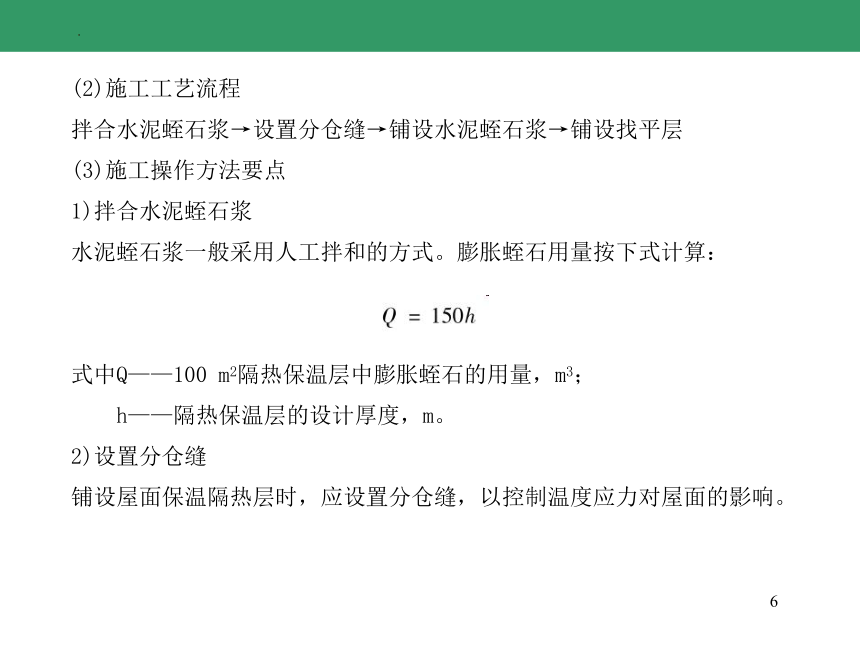

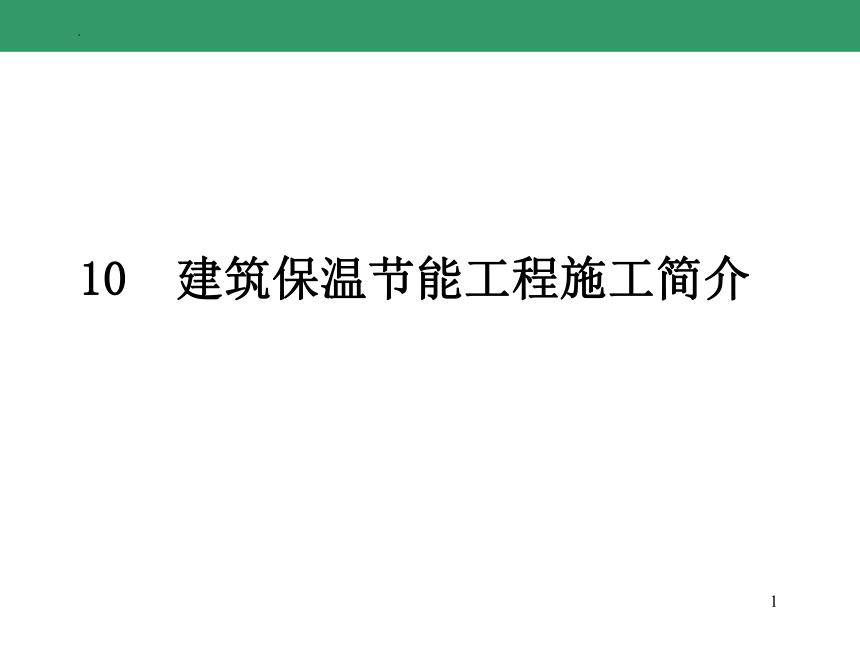

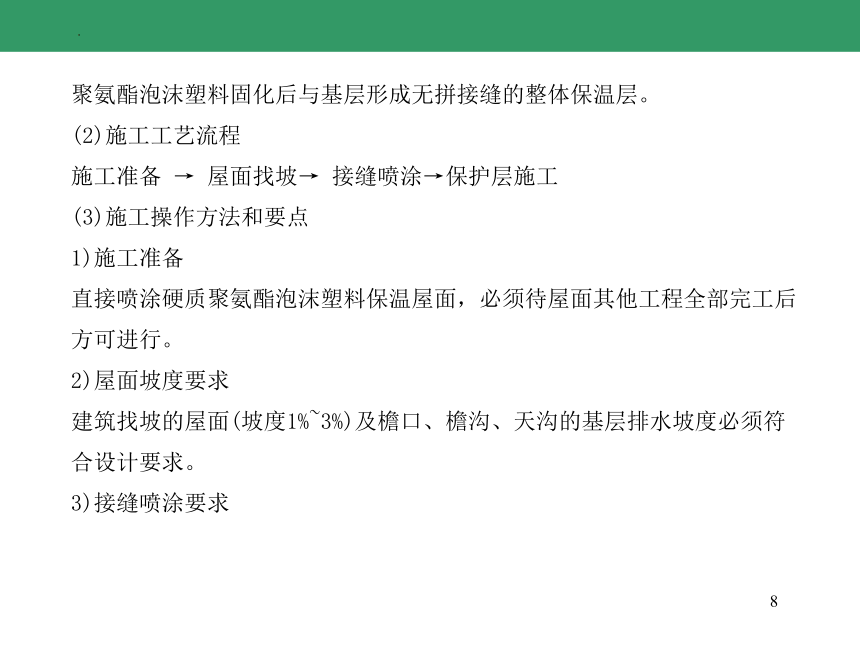

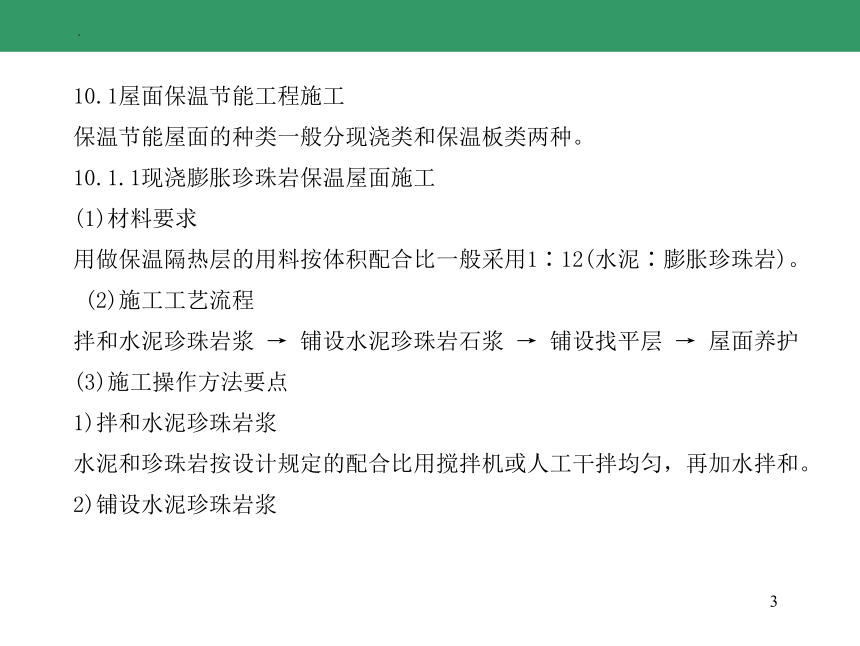

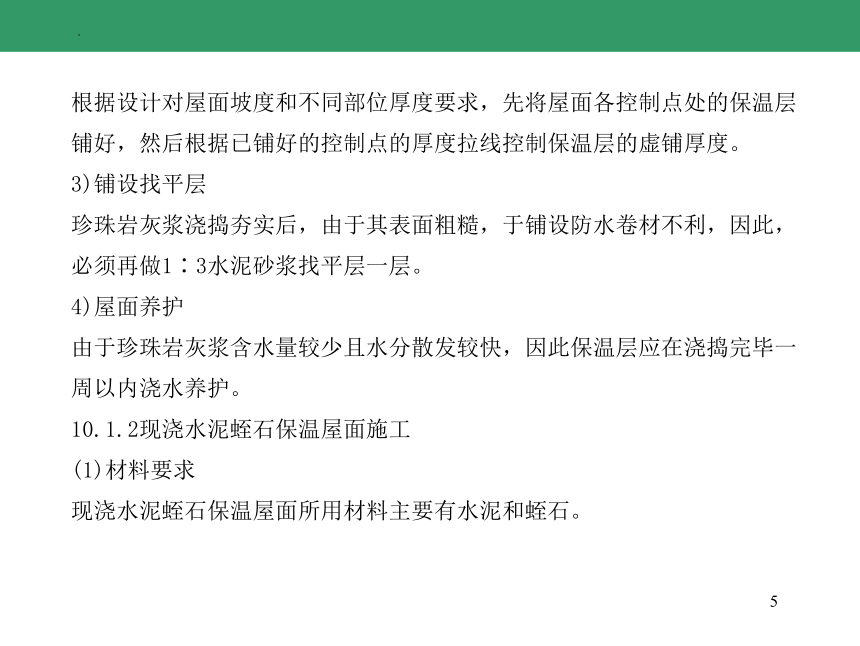

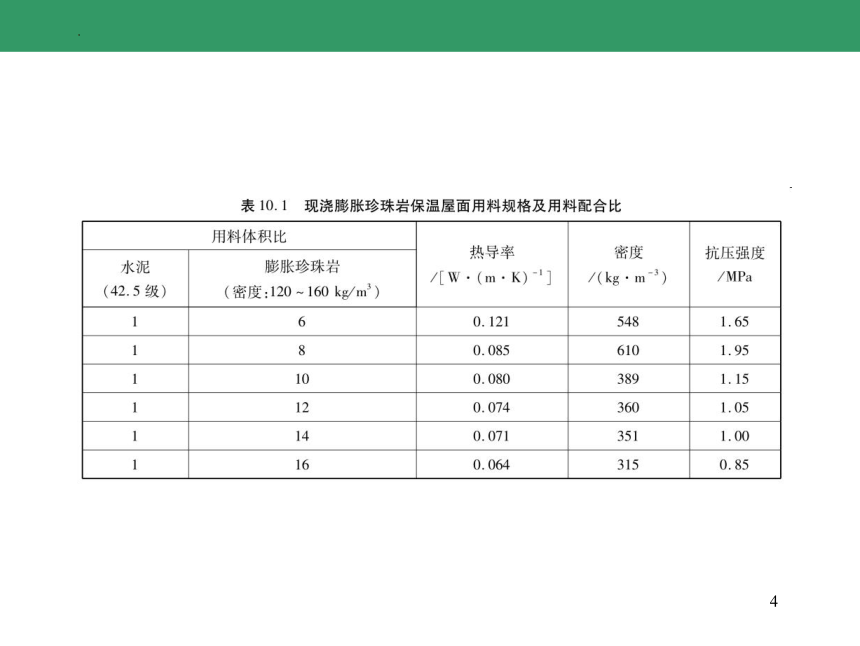

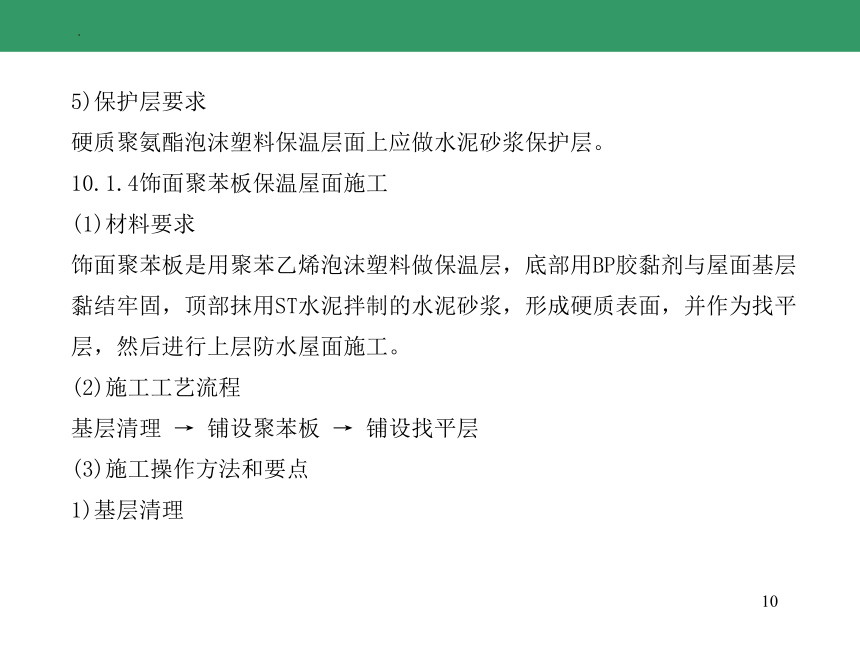

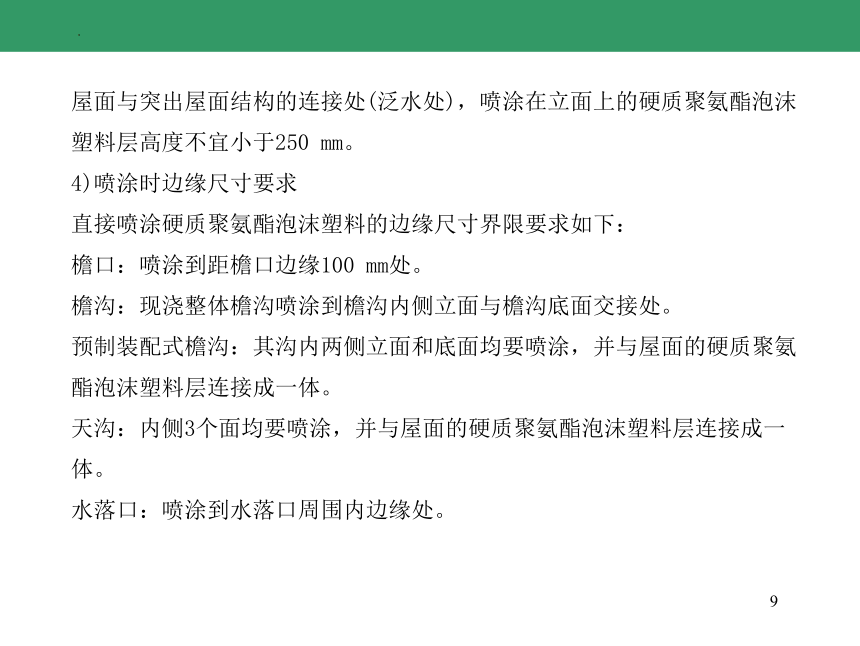

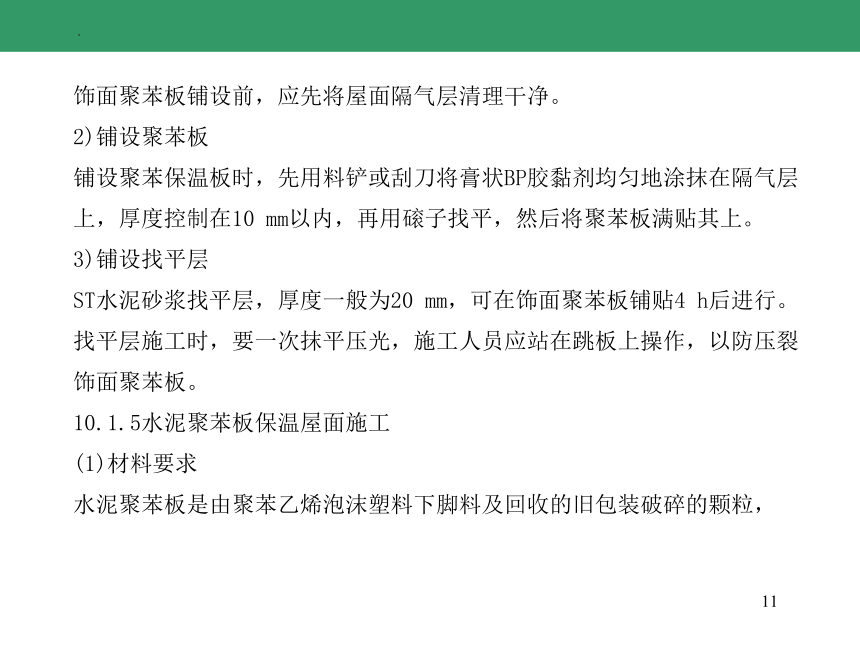

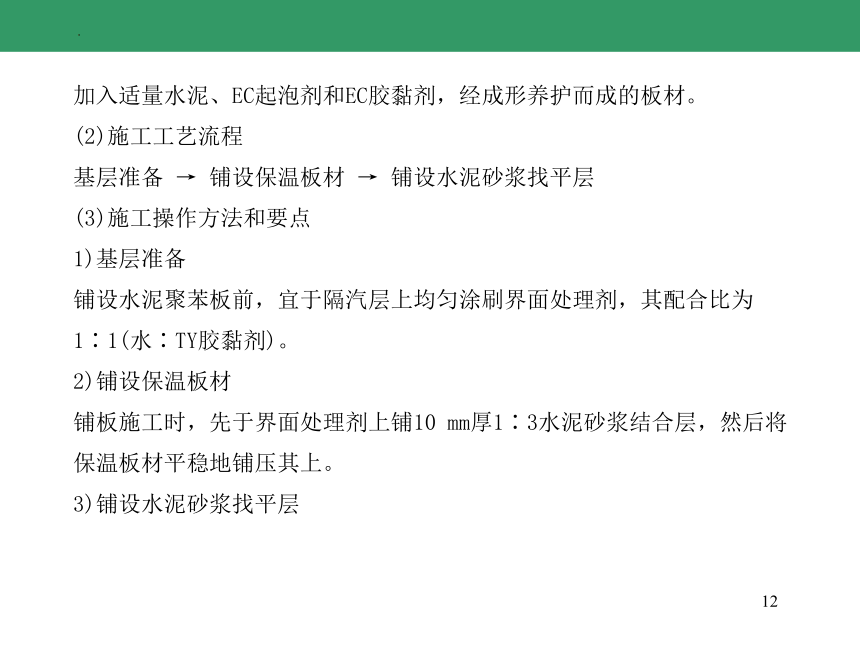

资源简介 (共43张PPT)110 建筑保温节能工程施工简介2本章学习要求了解:建筑保温节能工程施工的部位、各种保温材料性能、屋面保温和墙面保温有哪几种做法。二级建造师的考试考题内容、解法和题型。掌握:屋面和墙体保温节能工程施工各种做法的材料要求、工艺流程和操作方法如:屋面硬质聚氨酯泡沫塑料、屋面饰面聚苯板保温、EPS板现浇混凝土外墙外保温、胶粉EPS颗粒墙体保温。重点掌握:建筑保温节能工程如:屋面膨胀珍珠岩保温、屋面现浇水泥蛭石保温、EPS板薄沫灰外墙外保温、EPS板薄沫抹灰外墙外保温的材料要求、工艺流程、操作方法和施工技术问题处理。外墙保温施工特例工程有哪些成功的做法。310.1屋面保温节能工程施工保温节能屋面的种类一般分现浇类和保温板类两种。10.1.1现浇膨胀珍珠岩保温屋面施工(1)材料要求用做保温隔热层的用料按体积配合比一般采用1∶12(水泥∶膨胀珍珠岩)。(2)施工工艺流程拌和水泥珍珠岩浆 → 铺设水泥珍珠岩石浆 → 铺设找平层 → 屋面养护(3)施工操作方法要点1)拌和水泥珍珠岩浆水泥和珍珠岩按设计规定的配合比用搅拌机或人工干拌均匀,再加水拌和。2)铺设水泥珍珠岩浆45根据设计对屋面坡度和不同部位厚度要求,先将屋面各控制点处的保温层铺好,然后根据已铺好的控制点的厚度拉线控制保温层的虚铺厚度。3)铺设找平层珍珠岩灰浆浇捣夯实后,由于其表面粗糙,于铺设防水卷材不利,因此,必须再做1∶3水泥砂浆找平层一层。4)屋面养护由于珍珠岩灰浆含水量较少且水分散发较快,因此保温层应在浇捣完毕一周以内浇水养护。10.1.2现浇水泥蛭石保温屋面施工(1)材料要求现浇水泥蛭石保温屋面所用材料主要有水泥和蛭石。6(2)施工工艺流程拌合水泥蛭石浆→设置分仓缝→铺设水泥蛭石浆→铺设找平层(3)施工操作方法要点1)拌合水泥蛭石浆水泥蛭石浆一般采用人工拌和的方式。膨胀蛭石用量按下式计算:式中Q——100 m2隔热保温层中膨胀蛭石的用量,m3;h——隔热保温层的设计厚度,m。2)设置分仓缝铺设屋面保温隔热层时,应设置分仓缝,以控制温度应力对屋面的影响。73)铺设水泥蛭石浆由于膨胀蛭石吸水较快,施工时宜将原材料运至铺设地点,随拌随铺,以确保水灰比准确和施工质量。4)铺设找平层水泥蛭石砂浆压实抹平后,应立即抹找平层,不得分两个阶段施工。10.1.3硬质聚氨酯泡沫塑料保温屋面施工(1)材料要求硬质聚氨酯泡沫塑料是把含有羟基的聚醚或聚酯树脂与异氰酸酯反应构成聚氨酯主体,并由异氰酸酯与水反应生成的二氧化碳作为发泡剂的一种塑料制品。在保温屋面施工时,将液体聚氨酯组合料直接喷涂在屋面板上,使硬质8聚氨酯泡沫塑料固化后与基层形成无拼接缝的整体保温层。(2)施工工艺流程施工准备 → 屋面找坡→ 接缝喷涂→保护层施工(3)施工操作方法和要点1)施工准备直接喷涂硬质聚氨酯泡沫塑料保温屋面,必须待屋面其他工程全部完工后方可进行。2)屋面坡度要求建筑找坡的屋面(坡度1%~3%)及檐口、檐沟、天沟的基层排水坡度必须符合设计要求。3)接缝喷涂要求9屋面与突出屋面结构的连接处(泛水处),喷涂在立面上的硬质聚氨酯泡沫塑料层高度不宜小于250 mm。4)喷涂时边缘尺寸要求直接喷涂硬质聚氨酯泡沫塑料的边缘尺寸界限要求如下:檐口:喷涂到距檐口边缘100 mm处。檐沟:现浇整体檐沟喷涂到檐沟内侧立面与檐沟底面交接处。预制装配式檐沟:其沟内两侧立面和底面均要喷涂,并与屋面的硬质聚氨酯泡沫塑料层连接成一体。天沟:内侧3个面均要喷涂,并与屋面的硬质聚氨酯泡沫塑料层连接成一体。水落口:喷涂到水落口周围内边缘处。105)保护层要求硬质聚氨酯泡沫塑料保温层面上应做水泥砂浆保护层。10.1.4饰面聚苯板保温屋面施工(1)材料要求饰面聚苯板是用聚苯乙烯泡沫塑料做保温层,底部用BP胶黏剂与屋面基层黏结牢固,顶部抹用ST水泥拌制的水泥砂浆,形成硬质表面,并作为找平层,然后进行上层防水屋面施工。(2)施工工艺流程基层清理 → 铺设聚苯板 → 铺设找平层(3)施工操作方法和要点1)基层清理11饰面聚苯板铺设前,应先将屋面隔气层清理干净。2)铺设聚苯板铺设聚苯保温板时,先用料铲或刮刀将膏状BP胶黏剂均匀地涂抹在隔气层上,厚度控制在10 mm以内,再用磙子找平,然后将聚苯板满贴其上。3)铺设找平层ST水泥砂浆找平层,厚度一般为20 mm,可在饰面聚苯板铺贴4 h后进行。找平层施工时,要一次抹平压光,施工人员应站在跳板上操作,以防压裂饰面聚苯板。10.1.5水泥聚苯板保温屋面施工(1)材料要求水泥聚苯板是由聚苯乙烯泡沫塑料下脚料及回收的旧包装破碎的颗粒,12加入适量水泥、EC起泡剂和EC胶黏剂,经成形养护而成的板材。(2)施工工艺流程基层准备 → 铺设保温板材 → 铺设水泥砂浆找平层(3)施工操作方法和要点1)基层准备铺设水泥聚苯板前,宜于隔汽层上均匀涂刷界面处理剂,其配合比为1∶1(水∶TY胶黏剂)。2)铺设保温板材铺板施工时,先于界面处理剂上铺10 mm厚1∶3水泥砂浆结合层,然后将保温板材平稳地铺压其上。3)铺设水泥砂浆找平层13水泥聚苯板上抹水泥砂浆找平层,是板材铺设0.5 d后,在板面适量洒水湿润,再在其上刷界面处理剂。10.2墙体保温节能工程施工10.2.1EPS板薄抹灰外墙外保温节能施工法EPS板薄抹灰外墙外保温节能施工法从里到外的顺序为:外墙基层→脱黏剂→EPS板→玻纤网→薄抹灰层→饰面涂层→锚栓钉牢。(1)材料要求①水泥聚苯乙稀(EPS)板简称苯板,常用规格为600 mm×1200 mm(标准型)或600 mm×900 mm,厚度根据设计而定。②胶黏剂简称胶浆,由黏苯板干粉和抹面干粉料制成。③锚栓应用不锈钢或经表面防锈处理的金属制成。14图10.1 EPS板现浇混凝土外墙外保温构造15④耐碱网络布应符合国家标准(JC/T 841)。⑤密封膏。用聚氨酯建筑密封膏,其技术性能指标应符合《聚氨酯建筑密封膏》(JC 482)的规定。⑥其他材料。聚乙烯圆棒材料或条(用于填塞伸缩缝,做密封膏的背衬材料),其直径按缝宽的1.3倍选用。⑦饰面材料。外墙保温抗裂腻子、建筑涂料、饰面涂料、饰面砖等。(2)施工工艺流程基层处理→测量放线→配制胶黏剂→拉基准线→粘贴翻包玻纤网络布→粘贴EPS板→安装锚固件→打磨、修理→配制抹面胶浆→铺玻纤网络布、抹面→修整、验收→嵌密封膏→外饰面施工。(3)施工操作方法和要求161)基层处理墙体上的油污、浮尘、污垢、脱模剂、浆渣应彻底清除干净;表面空鼓、疏松、松动部位应剔除。2)拉基准线根据设计和外保温技术要求,在墙面弹出保温层底标高位置线、门窗水平、垂直控制线及伸缩缝、装饰线等。3)配制胶黏剂根据产品使用说明书,安排专人配制,准确计量粉剂和胶剂,采用电动搅拌器充分搅拌均匀,使其达到要求的稠度。4)粘贴翻包网格布翻包网仅铺设门窗洞口四周及变形缝两侧等部位,用做防裂的补充措施。175)粘贴EPS板①将板先切割成要求尺寸,并对墙面进行预排列。②板用框点法粘贴。③粘贴时,板采取滑动就位,轻揉、均匀挤压,使板与基层充分黏结,表面与挂线相符,不得捶打使板面凹陷。6)安装锚固件用钻孔机(冲击钻或电锤)在板和基层上打孔,孔径应与锚杆、塑料套管直径相配。7)打磨、修理EPS板安装完毕应静置24 h后方可进行打磨、修平,以防板滑动,影响黏结强度。18图10.2 EPS板粘贴排版图198)配制抹面胶浆方法要求同胶黏剂配制。9)铺设网格布、抹面应先检查板面,要求平整、干燥、干净。按工作面的要求剪裁网格布,并应留出搭接长度。10)翻包、增强部位作法将翻包部位的EPS板的端面及距板端100 mm范围内的板面均匀抹一道厚约2 mm的抹面胶浆,将甩出部分的网格布沿端面翻转,立即用抹子将其压入抹面胶浆中,至无网格布外露。11)嵌密封膏嵌填变形缝密封膏时,先用胶带保护相邻墙面,将1.3倍缝宽的聚乙烯棒填满变形缝腔体,然后分二次填塞密封膏凹进保护层外表面5 mm。2012)保护层养护保护层施工完成24 h后,应喷水养护3 d,保持墙面潮湿,同时防止受撞击、震动。13)外饰面施工外饰面可选用涂料、贴面砖、干挂石材等形成饰面层,起保护装饰作用。14)质量要求质量控制与检验应符合《外墙外保温工程技术规程》(JGG 144—2004)的规定。10.2.2胶粉EPS颗粒保温浆料外墙外保温节能施工法胶粉EPS颗粒保温浆料外墙外保温,用经过破碎的EPS颗粒轻骨料与保温粉料,加水搅拌均匀成浆料后,抹在经涂抹界面砂浆的墙面上形成保温层。21图10.3 胶粉EPS颗粒保温材料外墙外保温构造22从里往外的顺次为:外墙基层→界面砂浆→胶粉EPS颗粒保温浆料→抗裂砂浆薄抹面层→玻纤网→饰面层(1)材料要求①水泥采用42.5级普通硅酸盐水泥,有出厂合格证及复验试验检查合格单。②砂采用中砂,细度模数为3.0~2.3。③聚苯颗粒堆积密度为12~21 kg/m3,粒度为90%。④胶粉料用硅酸盐复合保温胶粉料(或ZL胶粉料)。⑤界面剂符合《建筑用界面剂应用技术规程》(DBJ/T 01—40—98)的规定。⑥耐碱网格布用孔径4 mm×4 mm(普通型)。⑦弹性底涂料用在抗裂砂浆层上,形成一层防水、透气的高弹性涂层。23⑧柔性腻子的技术性能要求:柔韧性要求卷曲无裂缝。(2)施工工艺流程(3)施工操作方法和要点1)基层处理与10.2.1EPS板薄抹灰外墙外保温基层处理相同。2)配制、涂抹界面砂浆界面砂浆质量配合比为1∶1∶1(水泥∶中砂∶界面剂)。3)吊垂直、套方、弹控制线在顶部或底部墙面打膨胀螺栓或射钉,作为墙面挂铁丝的垂挂点,用经纬仪打点,用紧线器安装钢垂线,用水准仪找水平基准点,弹出垂直和水平控制线并套方。244)贴灰饼、抹冲筋、做口根据垂直和水平控制线拉通线,弹厚度控制线,按设计厚度用与保温层相同的浆料做标准厚度灰饼、冲筋,并做口。5)抹胶粉聚苯颗粒保温浆料①浆料由胶粉与聚苯颗粒组成,两种材料分袋包装,使用时按比例加水搅拌成混合均匀的浆料。②保温层厚度一般不宜超过100 mm,通常为30~80 mm。6)抹抗裂砂浆、铺贴网格布、涂刷弹性底涂料①抹抗裂砂浆应在抹胶粉EPS颗粒施工完毕24 h后,待其固化干燥后进行涂抹。②在抹下一层时,下层网片应插入上层留出的网片内,使上片压下片,25搭接宽度应大于50 mm,抹时先压入一侧,抹一些抗裂砂浆后,再压入另一侧。7)刮柔性腻子与抗裂砂浆共同组成墙体的防水屏障,防止饰面层出现龟裂。8)设分格条、窗洞口细部处理大面积外保温层应按要求每隔15 m设置分格条。9)外墙饰面施工可选涂料、面砖(或干挂石材)等饰面材料,一般1~3层楼用饰面砖,2~4层楼以上用外墙涂料,在保温系统最外层形成饰面层,起保护和装饰作用。10.2.3EPS板现浇混凝土外墙外保温节能施工法EPS板现浇混凝土外墙外保温是将EPS板置于外墙外模内侧,并安设锚栓26图10.4 EPS板现浇混凝土外墙外保温构造27作为辅助固定件。(1)材料要求①EPS板用60 mm厚背面带凹槽的板,槽深10 mm,槽宽100 mm,四面开成企口。②膨胀螺栓用φ10,长为110 mm的镀锌(铬)螺杆配制膨胀管和圆盘。③其他材料与10.2.1节的要求一样。(2)施工工艺流程工艺流程如下:绑扎外墙钢筋→装EPS板→上膨胀螺栓→支外墙模板→浇筑混凝土→养护、拆模→洞口、缺口修补→做墙面分格缝→局部粘贴网格布加强→抹第一遍聚苯抗裂砂浆、压贴网格布→抹第二遍聚苯抗裂砂浆面层28(3)施工操作方法和要点1)绑扎外墙钢筋将外墙钢筋的位置、标高调整到位,要求绑扎成形的钢筋垂直、平整,外表面不得有翘曲现象。2)装EPS板应先按设计的楼层高度、立面形状等进行排板。3)上膨胀螺栓在拼装好的EPS板面上按设计尺寸弹线,标出膨胀螺栓位置(每块板不少于5个)。板拼缝处必须布置螺栓。4)支外墙模板宜采用钢制大模板,安装时轻靠在EPS板上,在对拉螺栓位置上用钢钎穿29孔,然后穿套管和对拉螺栓,上紧模板,固定好位置。5)浇筑混凝土为保护外保温层上的企口不被损坏和污染,应用镀锌铁皮做成槽盖,扣在外模板和EPS保温板上部。6)洞口、缺口修补模板拆除后留下的洞口、缺口及穿墙螺栓孔,应用干硬性砂浆捻实填补至墙厚,在保温层部位则用保温砂浆填补、找平至保温层表面。7)做墙面分格缝墙面保温分格缝可按设计施工图划分。8)抹聚苯抗裂砂浆抹前应清除板表面污物、浮尘,板接缝不平处应用粗砂纸磨平,如有缺30损应用保温浆料或聚苯板修补;局部找平时,厚度不得大于10 mm,特殊部位须用网格布加强。10.2.4喷涂硬泡聚氨酯外墙外保温喷涂硬聚氨酯外墙外保温是由界面层、硬泡聚氨酯保温层、抗裂砂浆玻纤网抹面层、柔性腻子防水层和饰面层组成,如图10.5所示。(1)材料要求①硬泡聚氨酯由双组分聚氨酯通过高压无气喷涂聚氨酯泡沫塑料发泡机现场发泡成型硬化而成。②其他材料如水泥、中砂、界面剂、胶粉料、聚苯颗粒料浆、聚合物抗裂砂浆、耐碱玻纤网格布、柔性腻子等材料应符合规范要求。(2)施工工艺流程31图10.5 喷涂硬泡聚氨酯外墙外保温构造32基层处理→门窗等防护→吊垂线、套方、做控制标志→涂刷界面剂(胶浆)、找平扫毛→喷涂硬泡聚氨酯保温层→涂刷界面层→抹聚合物抗裂砂浆铺压耐碱玻纤网格布→刮柔性抗裂腻子→做饰面层(3)施工操作方法和要点1)基层处理、门窗等防护基层处理与10.2.1节的EPS板薄抹灰外墙外保温基层处理相同。2)吊垂线、套方、做控制标志在墙面挂垂线、套方,设外墙保温层控制标志。3)涂刷界面剂聚氨酯界面剂与水泥按1∶0.5质量比,用砂浆搅拌机或手提搅拌器搅拌均匀,并应在2 h内用完。334)喷涂硬泡聚氨酯保温层①将两个输料泵分别插入A、B料筒内,开动喷涂发泡机,并调试设备气压、温度,达到喷涂雾化要求后,即可开始喷涂施工。②喷枪头与作业面的距离应保持300~500 mm,不得超过1.0 m,应采取自上而下、自左而右顺序喷涂,移动速度要均匀。③喷涂24 h后,用平板砂光机进行整体打磨,使表面平整度和垂直度符合要求。5)涂刷界面剂、抹聚合物抗裂砂浆①为增加保温层与聚合物砂浆的粘结并找平保温层,应先均匀涂刷聚氨酯界面剂一层,厚约2 mm,并使成毛面,稍干后,抹聚合物抗裂砂浆底层。②玻纤网格布铺设周边搭接长度不得小于50 mm,在切断部位应搭接。34③如果饰面层为涂料,则室外自然地面+2.0 m范围内的墙面,应铺贴双层网格布,两层网格布之间抹面胶浆必须饱满,门窗洞口等阳角处应做护角加强。6)刮柔性腻子、做饰面层饰面前对保护层局部干缩裂缝,应刮柔性腻子修补平整。10.3建筑保温节能工程施工技术问题处理建筑保温节能工程施工技术问题处理包括屋面和墙面节能工程技术问题的处理和检查方法技术问题的处理。10.3.1屋面保温节能施工质量技术问题处理屋面保温节能施工质量问题技术问题处理,包括屋面节能工程检查方法的处理和屋面节能工程质量技术问题的处理。35(1)屋面节能工程检查方法的处理①基层应按照施工图和规范对基层的各项要求检查,并做好隐蔽记录。②保温层的敷设方式、厚度,板材缝隙填充质量。③层面热桥部位应按规范逐项检查,并填写质量表。④隔汽层的检查方法与③相同。一般层面基层施工完毕,才进行屋面保温隔热工程的施工,因此,应先检查屋面基层的施工质量。(2)屋面主控项目节能工程质量技术问题的处理①用于屋面节能工程的保温隔热材料,可通过观察、尺量检查及核查质量证明文件等方法进行检查。②屋面节能工程使用的保温隔热材料,可通过核查其质量证明文件及进场36复验报告的方法检查。③屋面节能工程使用的保温隔热材料,可采取随机抽样送检,核查复验报告等方法。④屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法,可采取观察、尺量检查等方法。⑤屋面的通风隔热架空层,其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求。⑥采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。⑦采光屋面的安装应牢固,坡度正确,封闭严密,嵌缝处不得渗漏。⑧屋面的隔汽层位置应符合设计要求,隔汽层应完整、严密。37(3)屋面一般节能工程质量技术问题的处理①屋面保温隔热层应按施工方案施工,并应符合规定。②金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确。③坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时,保温隔热层应有防潮措施,其表面应有保护层,保护层的做法应符合设计要求。10.3.2墙体保温节能施工质量技术问题处理①EPS板薄抹灰外墙外保温节能施工时,应解决以下施工质量技术问题:a.EPS板平整度应严加控制,尤其注意在板缝处,要从严控制。b.门窗四角处的EPS板,应从整块板切出洞口,不得在该处留水平缝和竖缝,也不得拼接,以免产生薄弱环节。38c.EPS板接缝应紧密、平齐,不得在板侧面涂抹黏结胶浆或挤入黏结胶浆,以免引起开裂。d.全部抹面胶浆和网格布铺设完毕后,至少静置养护24 h后方可进行下道工序施工;在寒冷和潮湿的气候下,还应适当延长养护时间。②胶粉EPS颗粒保温浆料外墙外保温节能施工时,注意解决以下施工质量技术问题:a.抹保温浆料应保证设计厚度,分遍操作,第一遍要注意压实,最后一遍要抹平。配好的保温浆料应在4 h内用完,严禁使用过时的浆料。b.抗裂砂浆抹完后,严禁在此层上抹水泥砂浆腰线和门窗口套等。c.首层外保温墙应铺双层网格布,并在外保温墙阳角部位双层网格布中间加设高2 m的专用金属护角,使对首层的墙体起保护加强作用。39d.饰面采用贴面砖,应采用与抗裂砂浆层相容的专用面砖黏结剂和专用面砖勾缝材料,以确保面砖黏结质量。③EPS板现浇混凝土外墙外保温节能施工时,注意解决以下施工质量技术问题:a.EPS板安装时,应防止焊接火花落在板面上,烧坏保温板;刮大风和下雨天,不易安装保温板。b.在变形缝、分格缝、各种洞口的边缘,应用聚笨胶将缝隙堵严,以防进水冻胀,使保温体系遭受破坏。c.门窗框的四周与EPS板之间必须留5 mm缝隙,用具有弹性的封口胶封严,以防止出现渗水通道,使保温层受到破坏。10.4已成功实施的外墙外保温工程施工4010.4.1无机保温系统涂料饰面施工工艺及主要技术措施①无机保温浆料施工前应对基层墙体进行验收。②在验收合格的混凝土墙面上涂刷专用界面剂一层。③待界面砂浆干燥后即可进行无机保温浆料的施工。④抗裂层施工前应先将耐碱网格布按楼层高度用裁纸刀分段裁好,将耐碱网格布裁成长度≤3 m的网片,并尽量将网格布整平。⑤涂料饰面时,每隔一层在梁下口设置分格条以适应其热胀冷缩的变化。10.4.2无机保温系统面砖饰面施工工艺及主要技术措施①施工前,根据墙面上做好施工厚度标志,进行细部冲筋打饼。②在验收合格的混凝土墙面上涂刷专用界面剂一层(涂界面剂时提前一天将基层湿润)。41③待界面砂浆干燥后即可进行无机保温浆料的施工。④待保温施工完且保温层厚度、平整度隐蔽验收合格后,冬季5~10 d,夏季72 h以上,方可进行抗裂层及钢丝网的施工。⑤在验收合格的保温层上抹第一遍抗裂砂浆以密封保温层,厚度应控制在1~2 mm。⑥铺设热镀锌钢丝网:先将热镀锌钢丝网按楼层高度用钢丝钳子分段截好,并尽量将网片整平。铺设钢网应按从上至下,从左至右的顺序施工,并设置专用锚栓对钢丝网进行固定。⑦钢丝网铺贴平整固定后,抹第二遍抗裂砂浆(面层抗裂砂浆),抗裂砂浆总厚度控制在5~8 mm,要100%地覆盖住钢丝网,面层抗裂砂浆平整度、垂直度应控制在±4 mm之内。4210.4.3大样图4310.4.4施工注意事项①在外墙外保温系统中安装的设备或管道,应固定在基层上,并作密封处理。②伸出墙面的消防梯、水落管、各种进户管线和空调、门窗的预埋件连接体应安装完毕。③塑料锚栓固定方法:施工前在墙面上找出灰缝位置并做好标志,以确保锚栓准确打设在灰缝上。④各分项和各子项工程完工后应做好成品保护。⑤单个塑料锚栓拔出力和基层力学性能必须符合设计和规范要求。⑥在保温浆料、抗裂砂浆配制时,搅拌必须设置专人负责并挂牌,以保证搅拌时间和配合比的准确。 展开更多...... 收起↑ 资源预览
