资源简介

(共48张PPT)

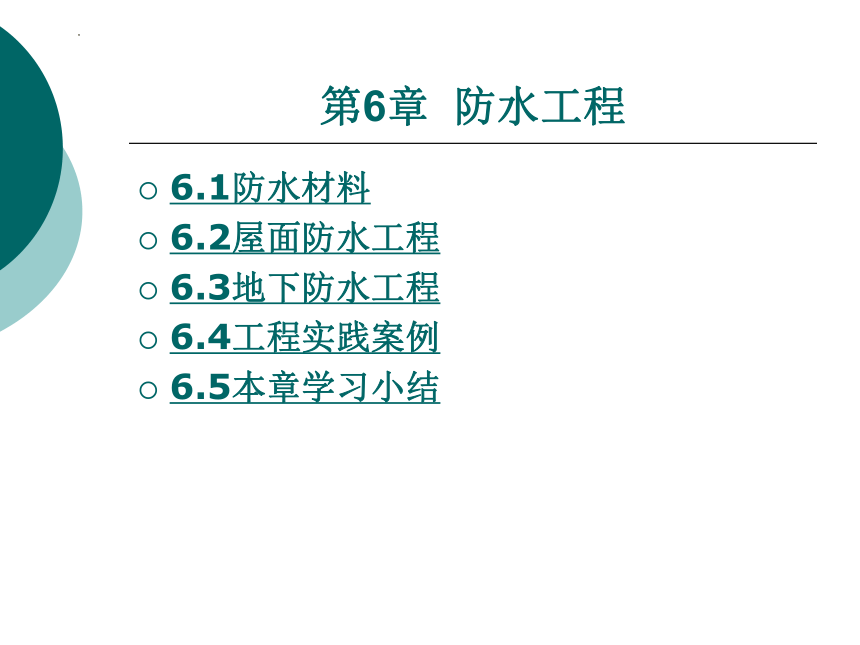

第6章 防水工程
6.1防水材料
6.2屋面防水工程
6.3地下防水工程
6.4工程实践案例
6.5本章学习小结

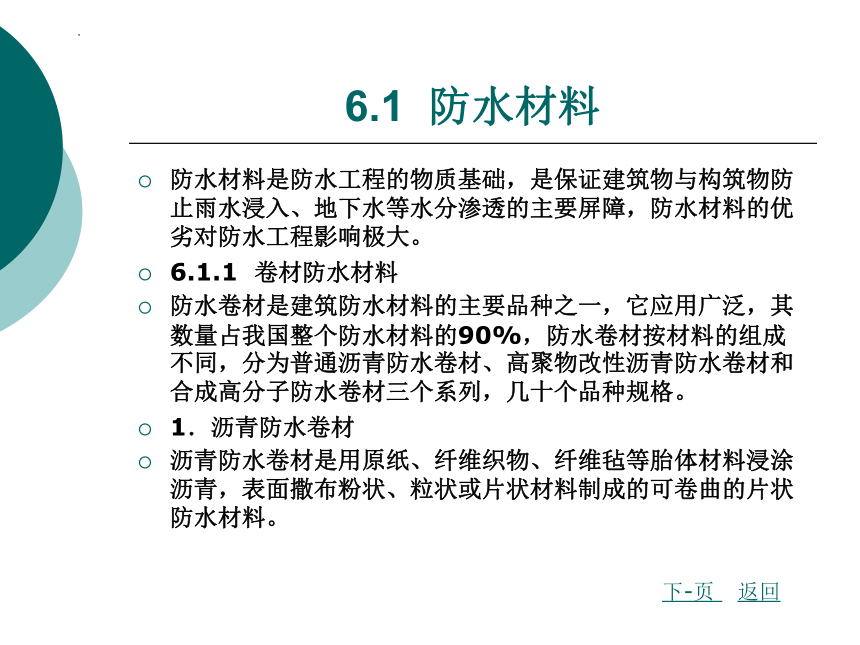

6.1 防水材料
防水材料是防水工程的物质基础，是保证建筑物与构筑物防止雨水浸入、地下水等水分渗透的主要屏障，防水材料的优劣对防水工程影响极大。
6.1.1 卷材防水材料
防水卷材是建筑防水材料的主要品种之一，它应用广泛，其数量占我国整个防水材料的90%，防水卷材按材料的组成不同，分为普通沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材三个系列，几十个品种规格。
1．沥青防水卷材
沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撒布粉状、粒状或片状材料制成的可卷曲的片状防水材料。
下-页 返回
6.1 防水材料
2．高聚物改性沥青防水卷材
由于沥青防水卷材含蜡量高、延伸率低、温度的敏感性强、在高温下易流淌，低温下易脆裂和龟裂，因此只有对沥青进行改性处理，提高沥青防水卷材的拉伸强度、延伸率、在温度变化下的稳定性以及抗老化等性能，才能适应建筑防水材料的要求。
高聚物改性沥青防水卷材的特点及适用范围见表6.1。高聚物改性沥青防水卷材的外观质量要求见表6.2。
(1) SBS改性沥青防水卷材
SBS改性沥青防水卷材是以聚酯纤维无纺布为胎体，以SBS橡胶改性石油沥青为浸渍涂盖层，以塑料薄膜为防黏隔离层，经多道工艺加工而成的一种防水卷材。
上-页 下-页 返回

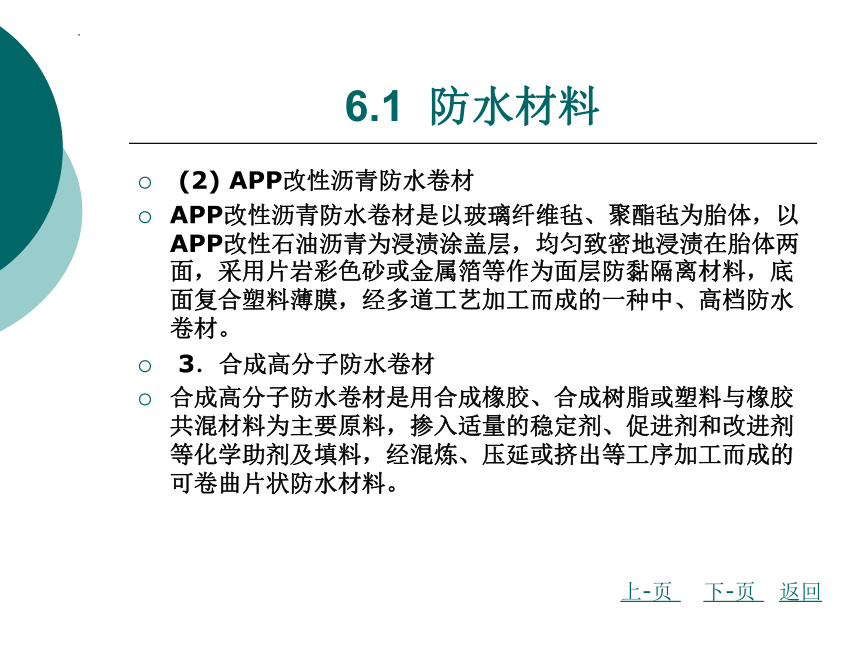

6.1 防水材料
(2) APP改性沥青防水卷材
APP改性沥青防水卷材是以玻璃纤维毡、聚酯毡为胎体，以APP改性石油沥青为浸渍涂盖层，均匀致密地浸渍在胎体两面，采用片岩彩色砂或金属箔等作为面层防黏隔离材料，底面复合塑料薄膜，经多道工艺加工而成的一种中、高档防水卷材。
3．合成高分子防水卷材
合成高分子防水卷材是用合成橡胶、合成树脂或塑料与橡胶共混材料为主要原料，掺入适量的稳定剂、促进剂和改进剂等化学助剂及填料，经混炼、压延或挤出等工序加工而成的可卷曲片状防水材料。
上-页 下-页 返回

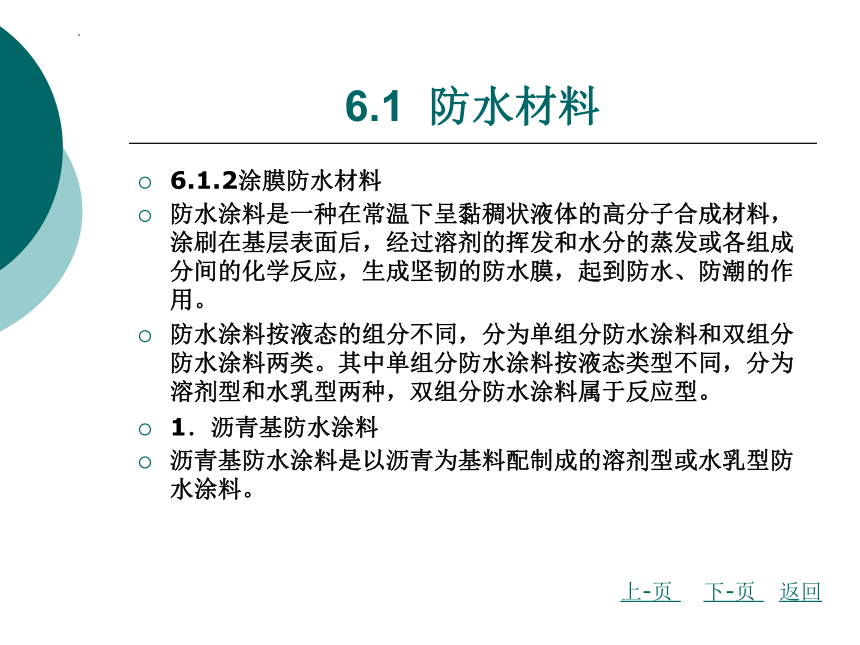

6.1 防水材料
6.1.2涂膜防水材料
防水涂料是一种在常温下呈黏稠状液体的高分子合成材料，涂刷在基层表面后，经过溶剂的挥发和水分的蒸发或各组成分间的化学反应，生成坚韧的防水膜，起到防水、防潮的作用。
防水涂料按液态的组分不同，分为单组分防水涂料和双组分防水涂料两类。其中单组分防水涂料按液态类型不同，分为溶剂型和水乳型两种，双组分防水涂料属于反应型。
1．沥青基防水涂料
沥青基防水涂料是以沥青为基料配制成的溶剂型或水乳型防水涂料。
上-页 下-页 返回

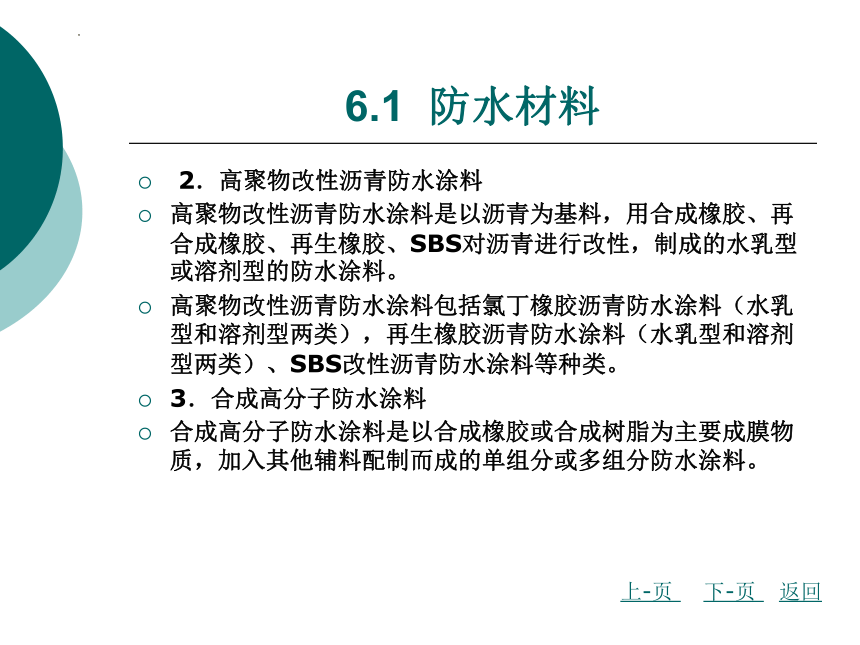

6.1 防水材料
2．高聚物改性沥青防水涂料
高聚物改性沥青防水涂料是以沥青为基料，用合成橡胶、再合成橡胶、再生橡胶、SBS对沥青进行改性，制成的水乳型或溶剂型的防水涂料。
高聚物改性沥青防水涂料包括氯丁橡胶沥青防水涂料（水乳型和溶剂型两类），再生橡胶沥青防水涂料（水乳型和溶剂型两类）、SBS改性沥青防水涂料等种类。
3．合成高分子防水涂料
合成高分子防水涂料是以合成橡胶或合成树脂为主要成膜物质，加入其他辅料配制而成的单组分或多组分防水涂料。
上-页 下-页 返回

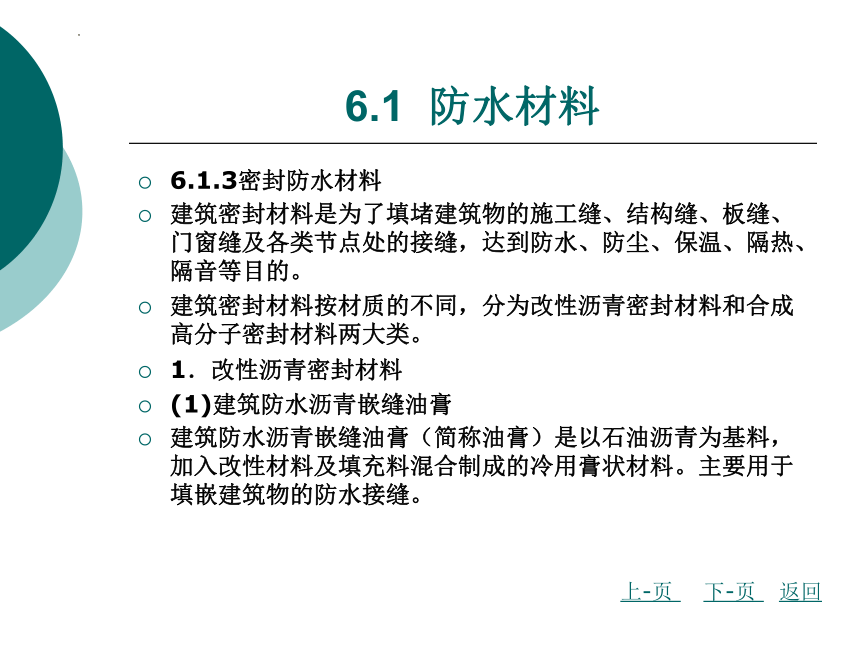

6.1 防水材料
6.1.3密封防水材料
建筑密封材料是为了填堵建筑物的施工缝、结构缝、板缝、门窗缝及各类节点处的接缝，达到防水、防尘、保温、隔热、隔音等目的。
建筑密封材料按材质的不同，分为改性沥青密封材料和合成高分子密封材料两大类。
1．改性沥青密封材料
(1)建筑防水沥青嵌缝油膏
建筑防水沥青嵌缝油膏（简称油膏）是以石油沥青为基料，加入改性材料及填充料混合制成的冷用膏状材料。主要用于填嵌建筑物的防水接缝。
上-页 下-页 返回

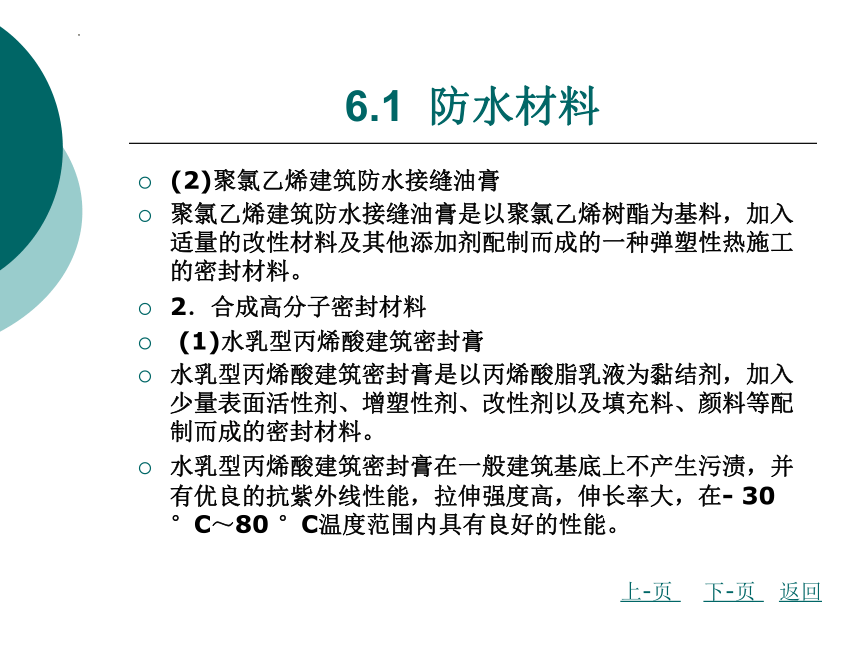

6.1 防水材料
(2)聚氯乙烯建筑防水接缝油膏
聚氯乙烯建筑防水接缝油膏是以聚氯乙烯树酯为基料，加入适量的改性材料及其他添加剂配制而成的一种弹塑性热施工的密封材料。
2．合成高分子密封材料
(1)水乳型丙烯酸建筑密封膏
水乳型丙烯酸建筑密封膏是以丙烯酸脂乳液为黏结剂，加入少量表面活性剂、增塑性剂、改性剂以及填充料、颜料等配制而成的密封材料。
水乳型丙烯酸建筑密封膏在一般建筑基底上不产生污渍，并有优良的抗紫外线性能，拉伸强度高，伸长率大，在- 30 °C～80 °C温度范围内具有良好的性能。
上-页 下-页 返回

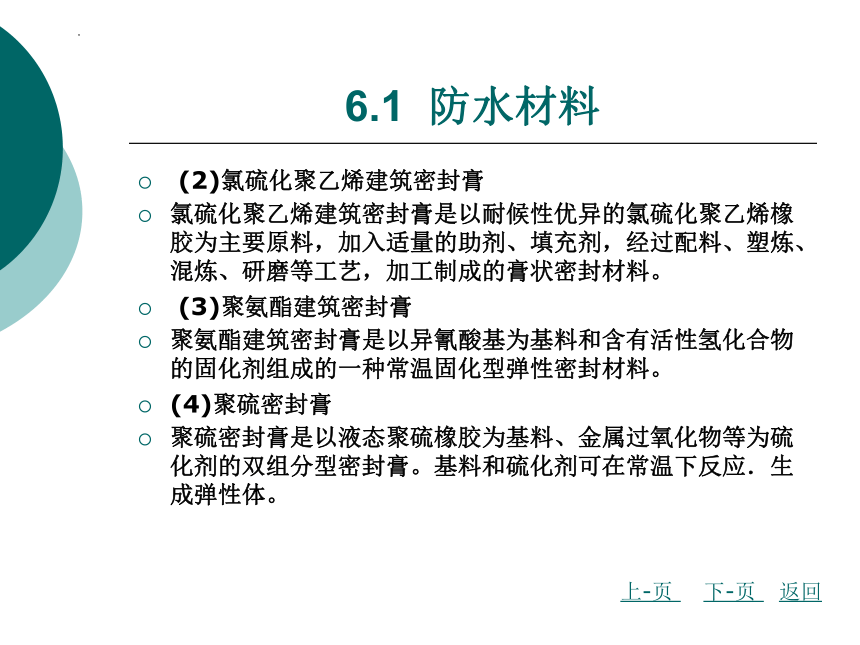

6.1 防水材料
(2)氯硫化聚乙烯建筑密封膏
氯硫化聚乙烯建筑密封膏是以耐候性优异的氯硫化聚乙烯橡胶为主要原料，加入适量的助剂、填充剂，经过配料、塑炼、混炼、研磨等工艺，加工制成的膏状密封材料。
(3)聚氨酯建筑密封膏
聚氨酯建筑密封膏是以异氰酸基为基料和含有活性氢化合物的固化剂组成的一种常温固化型弹性密封材料。
(4)聚硫密封膏
聚硫密封膏是以液态聚硫橡胶为基料、金属过氧化物等为硫化剂的双组分型密封膏。基料和硫化剂可在常温下反应．生成弹性体。
上-页 下-页 返回

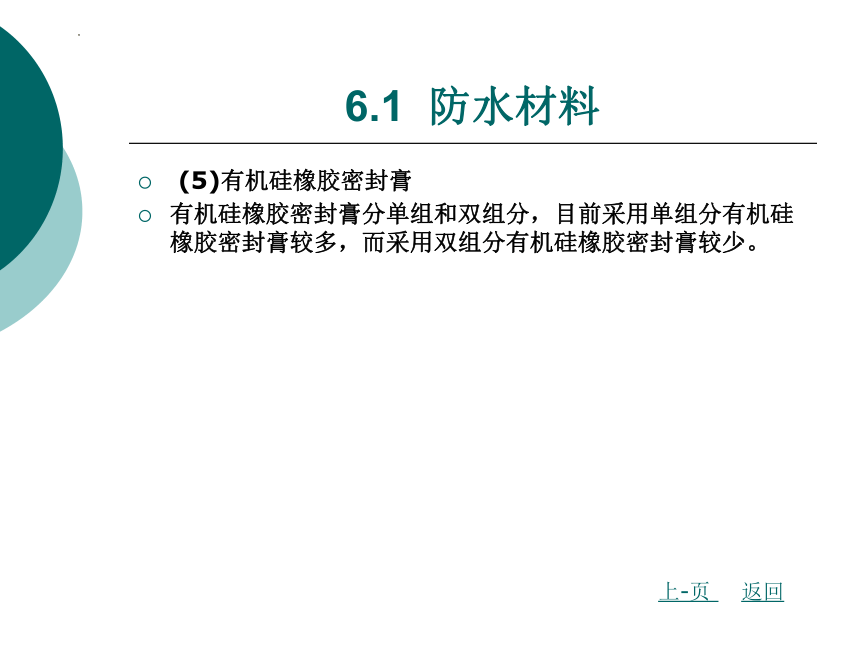

6.1 防水材料
(5)有机硅橡胶密封膏
有机硅橡胶密封膏分单组和双组分，目前采用单组分有机硅橡胶密封膏较多，而采用双组分有机硅橡胶密封膏较少。
上-页 返回

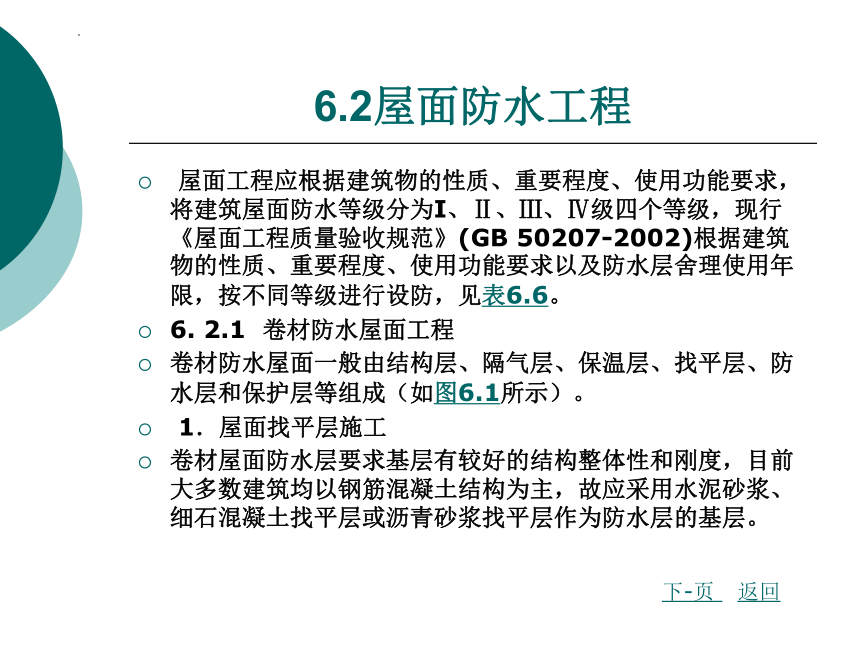

6.2屋面防水工程
屋面工程应根据建筑物的性质、重要程度、使用功能要求，将建筑屋面防水等级分为I、Ⅱ、Ⅲ、Ⅳ级四个等级，现行《屋面工程质量验收规范》(GB 50207-2002)根据建筑物的性质、重要程度、使用功能要求以及防水层舍理使用年限，按不同等级进行设防，见表6.6。
6. 2.1 卷材防水屋面工程
卷材防水屋面一般由结构层、隔气层、保温层、找平层、防水层和保护层等组成（如图6.1所示）。
1．屋面找平层施工
卷材屋面防水层要求基层有较好的结构整体性和刚度，目前大多数建筑均以钢筋混凝土结构为主，故应采用水泥砂浆、细石混凝土找平层或沥青砂浆找平层作为防水层的基层。
下-页 返回

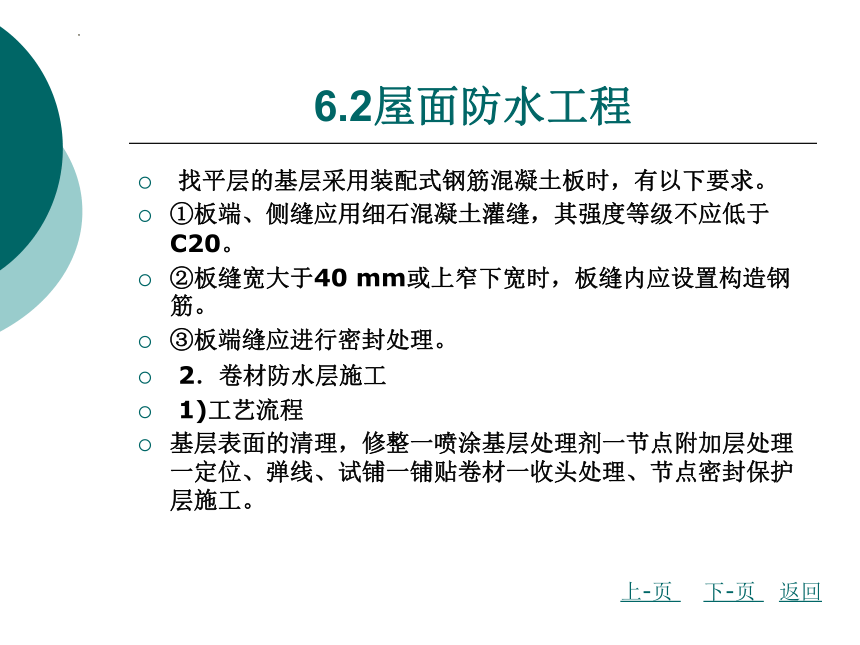

6.2屋面防水工程
找平层的基层采用装配式钢筋混凝土板时，有以下要求。
①板端、侧缝应用细石混凝土灌缝，其强度等级不应低于C20。
②板缝宽大于40 mm或上窄下宽时，板缝内应设置构造钢筋。
③板端缝应进行密封处理。
2．卷材防水层施工
1)工艺流程
基层表面的清理，修整一喷涂基层处理剂一节点附加层处理一定位、弹线、试铺一铺贴卷材一收头处理、节点密封保护层施工。
上-页 下-页 返回
6.2屋面防水工程
卷材防水层多采用沥青防水卷材或高聚物改性沥青防水卷材、合成高分子防水卷材。
①屋面坡度小于3%时，卷材宜平行屋脊铺贴。
②屋面坡度在3%～15%时，卷材可平行或垂直屋脊铺贴。
③屋面坡度大于15%或屋面受震动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴。
2)冷黏法铺贴卷材要求
①胶黏剂涂刷应均匀，不露底，不堆积。
②根据胶黏剂的性能，应控制胶黏剂涂刷与卷材铺贴的间隔时间。
上-页 下-页 返回
6.2屋面防水工程
③铺贴的卷材下面的空气应排尽，并辊压黏结牢固。
④铺贴卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。
⑤接缝口应用密封材料封严，宽度不应小于10 mm。
3)热熔法铺贴卷材要求
①火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材。
②卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并辊压黏结牢固，不得空鼓。
③卷材接缝部位必须溢出热熔的改性沥青胶。
④铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。
上-页 下-页 返回
6.2屋面防水工程
4)自黏法铺贴卷材要求
①铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。
②铺贴卷材时，应将自黏胶底面的隔离纸全部撕净。
③卷材下面的空气应排尽，并辊压黏结牢固。
④铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。
⑤接缝口应用密封材料封严，宽度不应小于10 mm。
5)对自黏法铺贴卷材的施工要点
先将隔离纸撕净，否则不能实现完全粘贴。为了提高卷材与基层的黏结性能，基层应涂刷处理剂．并及时铺贴卷材。
上-页 下-页 返回
6.2屋面防水工程
6)卷材热风焊接施工要点
①焊接前卷材的铺设应平整顺直，搭接尺寸准确，不得扭曲、皱折。
②卷材的焊接面应清扫干净，无水滴、油污及附着物。
③焊接时应先焊长边搭接缝，后焊短边搭接缝。
④控制热风加热温度和时间，焊接处不得有漏焊、跳焊、焊焦或焊接不牢现象。
⑤焊接时不得损害非焊接部位的卷材。
3．保护层的施工
①绿豆砂应清洁、预热、铺撒均匀，并使其与沥青玛碲脂黏结，不得有未黏结的绿豆砂。
上-页 下-页 返回
6.2屋面防水工程
②云母或蛭石保护层不得有粉料，撒铺应均匀，不得露底，多余的云母或蛭石应清除。
③水泥砂浆保护层的表面应抹平压光，并设表面分格缝，分格面积宜为1 m2。
④块体材料保护层应留设分格缝，分格面积不宜大于100m2，分格缝宽度不宜小于20 mm。
⑤细石混凝土保护层，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36 m2。
⑥浅色涂料保护层应与卷材黏结牢固，厚薄均匀，不得漏涂。
⑦水泥砂浆、块材或细石混凝土保护层与防水之间应设置隔离层。
上-页 下-页 返回
6.2屋面防水工程
⑧刚性保护层与女儿墙、山墙之间应预留宽度为30 mm的缝隙，并用密封材料嵌填严密。
6.2.2涂膜防水屋面工程
1．施工工艺流程
①高聚物改性沥青防水涂料：水乳型阳离子氯丁胶乳改性沥青防水涂料、溶剂型氯丁胶改性沥青防水涂料、再生胶改性沥青防水涂料、SBS (APP)改性沥青防水涂料等。
②合成高分子防水涂料：聚合物水泥防水涂料、丙烯酸酯防水涂料、单组分（双组分）聚氨酯防水涂料等。
2．防水涂膜施工要点
①涂膜应根据防水涂料的品种分层分遍涂布，不得一次涂成。
②应待先涂的涂层干燥成膜后，方可涂后一遍涂料。
上-页 下-页 返回
6.2屋面防水工程
③需铺设胎体增强材料时，屋面坡度小于15%时可平行屋脊铺设，屋面坡度大于15%时应垂直于屋脊铺设。
④胎体长边搭接宽度不应小于50 mm，短边搭接宽度不应小于70 mm。
⑤采用二层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应少于幅度的l／3。
涂膜防水屋面涂刷的防水涂料固化后，形成有一定厚度的涂膜。如果涂膜太薄就起不到防水作用和很难达到合理使用年限的要求，所以对各类防水涂料的涂膜厚度作了规定。
高聚物改性沥青防水涂料（如溶剂型和水乳型防水涂料）称为薄质涂料，涂布固化后很难形成较厚的涂膜，但此类涂料对沥青进行了较好的改性，材料性能优于沥青基防水涂料。
上-页 下-页 返回
6.2屋面防水工程
6.2.3 刚性防水屋面工程
1．细石混凝土防水层
混凝土防水包括普通细石混凝土防水层和补偿收缩混凝土防水层。由于刚性防水材料的表观密度大、抗拉强度低、极限拉应变小，常因混凝土的干缩变形、温度变形及结构变形而产生裂缝。因此，对于屋面防水等级为Ⅱ级及其以上的重要建筑，只有在刚性与柔性防水材料结合做两道防水设防时方可使用。
细石混凝土不得使用火山灰质水泥；当采用矿渣硅酸盐水泥时，应采用泌水性的措施。粗骨料含泥量不应大于1%，细骨料含泥量不应大于2%。
上-页 下-页 返回
6.2屋面防水工程
粗、细骨料的含泥量大小，直接影响细石混凝土防水层的质量。
提高混凝土的密实性，有利于提高混凝土的抗风化能力和减缓碳化速度，也有利于提高混凝土的抗渗性。
为了改善普通细石混凝土的防水性能，提倡在混凝士中加入膨胀剂、减水剂、防水剂等外加剂。
细石混凝土防水层的分格缝，应设在屋面板的支承端、屋面转折处、防水层与结构的交接处，其纵横宜大于6m。分格缝内应嵌密封材料。
刚性防水层与山墙、女儿墙以及突出屋面交接处变形复杂，易于开裂而造成渗漏。
上-页 下-页 返回
6.2屋面防水工程
2．密封材料嵌缝
密封防水部位的基层质量要求如下。
①基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象。
②嵌填密封材料的基层应干净、干燥。
基层处理剂配制时一般均加有溶剂，当溶剂尚未完全挥发时，嵌填密封材料会影响密封材料与基层处理剂的黏结性能，降低基层处理剂的作用。
接缝处的密封材料底部应填放背衬材料，外露的密封材料上应设置保护层，其宽度不应小于200 mm。
上-页 返回
6.3地下防水工程
6. 3.1 防水等级与设防措施
地下工程质量防水等级分为4级，各级标准应符合表6. 11的规定。
进行防水结构或防水层施工，现场应做到无水、无泥浆，这是保证地下防水工程施工质量的一个重要条件。 排除基坑周围的地面水和基坑内的积水，以便在不带水和泥浆的基坑内进行施工。
为了确保地下防水工程的施工质量，规定地下水位要求降低至防水工程底部最低高程以下500 mm的位置，并应保持已降的地下水位至整个防水工程完成。
6.3.2 防水混凝土
1．防水混凝土材料要求
下-页 返回
6.3地下防水工程
1)防水混凝土所用的材料要求
①水泥品种应按设计要求选用，其强度等级不应低于32.5级，不得使用过期或受潮结块水泥。
②碎石或卵石的粒径宜为5～40 mm，含泥量不得大于1.0%，泥块含量不得大于0.5%。
③砂宜用中砂，含泥量不得大于3.0%，泥块含量不得大于1.0%。
④拌制混凝土所用的水，应采用不含有害物质的洁净水。
⑤外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求。
⑥掺入粉煤灰、硅粉还可以减少水泥用量，降低水化热，防止和减少混凝土裂产生。
上-页 下-页 返回
6.3地下防水工程
2)防水混凝土的配合比要求
①施工试配要求的抗渗水压值应比设计值提高0. 2MPa。
②水泥用量不得少于320 kg/m3；掺有活性掺和料时，水泥用量不得少于280 kg/m3。
③砂率宜为35%～45%，灰砂比宜为1: 2～1：2.5。
④水灰比不得大于0. 55。
⑤普通防水混凝土坍落度不宜大于50 mm，泵送时入泵坍落度宜为100~140 mm。
2．防水混凝土的施工要求
①防水混凝土的浇筑质量是保证防水混凝土施工质量的关键。混凝土自高处倾落的自由高度不应超过1.5 m。否则应采用
上-页 下-页 返回
6.3地下防水工程
吊筒、溜管或溜槽等工具进行浇筑，以防产生离析后石子堆积。
②施工缝的构造与处理。施工缝是防水混凝土结构容易发生渗漏的薄弱部位，施工时应尽可能不留或少留施工缝，尤其是不得留垂直施工缝。
施工缝部位应认真做好防水处理，使两层之间黏结密实和延长渗水路线，阻隔地下水的渗透。
在整个地下工程施工期间，必须连续地进行降低水位，使地下水标高保持在地下工程底部最低标高以下不小于300 mm，保证施工期间地下防水结构基本干燥和不承受地下水压力，直至地下工程施工全部完成为止。
上-页 下-页 返回
6.3地下防水工程
3．后浇带、穿墙管道、埋设件等细部构造处理
为防止混凝土由于收缩和温度差效应而产生裂缝，一般在防水混凝土结构较长或体积较大时设置后浇带。
后浇带内的受力钢筋不应当切断，搭接接头应错开，此外，带内的钢筋还应设置一定的加强。
1)穿墙管道的防水施工要求
①穿墙管止水环与主管或翼环与套管应连续满焊，并做好防腐处理。
②穿墙管处防水层施工前，应将套管内表面清理干净。
③套管内的管道安装完毕后，应在两管间嵌入内衬填料，端部用密封材料填缝。
上-页 下-页 返回
6.3地下防水工程
④穿墙管外侧防水层应铺设严密，不留接茬；增铺附加层时，应按设计要求施工。
2)埋设件的防水施工要求
①埋设件的端部或预留孔（槽）底部的混凝土厚度不得小于250 mm；当厚度小于250 mm时，必须局部加厚或采取其他防水措施。
②预留地坑、孔洞、沟槽的防水层，应与孔（槽）外的结构防水层保持连续。
③固定模板用的螺栓必须穿过混凝土结构时，螺栓或套管应满焊止水环或翼环。
上-页 下-页 返回
6.3地下防水工程
6.3.3卷材防水层的施工
地下防水工程的防水层，严禁在雨天＼雪天和五级风及其以上时施工，其施工环境气温条件宜符合表6. 14的规定。
防水层应采用高聚物改性沥青防水卷材和合成高分子防水卷材。
目前国内外用的主要卷材品种：高聚物改性沥青防水卷材有SBS、APP、APAO、APO等防水卷材；合成高分子防水卷材有三元乙丙、氯化聚乙烯、聚氯乙烯、氯化聚乙烯一橡胶共混等防水卷材。
卷材防水层是一种柔性防水层，它具有良好韧性和延伸性，可适应一定的结构振动和微小变形，防水效果良好，在地下防水工程中得到较广泛的应用。
上-页 下-页 返回
6.3地下防水工程
在立面与平面的转角处，接缝应留在平面上，距立面墙体不小于600 mm。
外防内贴法：指混凝土垫层浇筑完成后，在垫层上砌筑永久性保护墙，然后将卷材铺设在垫层和永久性保护墙上（见图6.7）。
外防内贴法施工要点：保护墙砌完后，用1：3水泥砂浆在永久保护墙和垫层上抹灰找图6.7外防内贴法卷材防水作法平。垫层与永久保护墙接触部分应平铺一层卷材。
上-页 返回
6.4工程实践案例
案例：某建筑人防地下室防水施工方案
1．工程概况
本地下室防水等级为二级，采用“刚性防水十柔性防水”的复合防水方式。刚性防水即为结构自防水，利用自身的抗渗混凝土达到防水效果。底板厚度为500 mm，四区部分底板厚800 mm，地下室外墙厚度500 mm，混凝土采用商品混凝土，强度C35，抗渗等级为P8。
柔性防水即是地下室外墙混凝土浇筑完毕后，外侧做20厚1：2防水砂浆保护层，外侧采用1.5厚SBS单组分橡胶防水涂膜；对于基础底板，是在底板和承台交接处，底板转角处附加柔性防水层（有胎体增强材料），做法参照施工大样图，
下-页 返回
6.4工程实践案例
底板下无承台的垫层上部采用1:2防水水泥砂浆（掺3%防水粉）20厚，钢筋混凝土底板采用结构自防水，上面喷涂7厚氯丁胶聚合物水泥砂浆，上部采用细石混凝土保护层，上面铺1:2.5水泥砂浆找平层，加5%的防水剂。
2．施工重点与难点
对于SBS防水卷材，对基层的干燥要求较高，控制基层的干燥程度是一重点。
3．管理目标
对于柔性防水层，要确保不空鼓、无气泡、不翘边；对于刚性防水层，要确保不渗不漏；使整个地下防水施工质量达到优良。
上-页 下-页 返回
6.4工程实践案例
4．施工准备
1)技术准备
施工前技术人员应认真审图，掌握施工图的细部构造及有关技术要求，并检查图纸不清楚之处，及时与设计院联系，办理图纸会审。
2)生产准备
组织优秀的防水施工队伍，严把该队伍的资质条件和检查施工持证上岗情况，不得让非专业防水工进行防水工程的施工。
3)材料准备
防水材料（包括附材）必须通过对优秀厂家的考察比较确定，保证满足本工程及设计、施工规范的要求。
按要求选定SBS改性沥青防水卷材。
上-页 下-页 返回
6.4工程实践案例
4)机具准备
清理基层用：小平铲、扫帚、钢丝刷。
质量检查用：钢卷尺(50 m、30 m)。
涂基层处理剂：流动刷、油。
5．主要施工方法
底板卷材防水采用外防内贴，底层卷材热熔点黏，上层卷材热熔满黏。
地下室外墙卷材防水采用外防外贴，两层卷材均为热熔满黏。
刚性防水混凝土采用商品混凝土，泵送施工，高频振捣棒振捣。
上-页 下-页 返回
6.4工程实践案例
1)底板卷材防水
(1)工艺流程
垫层上砌240厚保护砖墙一抹砂浆找平层一基层清理一涂刷冷底子油一做防水附加层一铺贴底板及保护墙墙底部防水层一浇筑豆石混凝土保护层一保护墙立面防水保护层。
(2)找平层
只在浇筑混凝土墙及底板前砌筑的保护墙上用1:3水泥砂浆找平层，其他部位无找平层。
(3)砌防水保护墙
在垫层浇筑完毕强度达到1.2 MPa后，在垫层上沿四周用1：3水泥砂浆砌筑240厚的永久保护砖墙，砌筑高度一底板厚度+100 mm。
上-页 下-页 返回
6.4工程实践案例
(4)基层处理
底板垫层施工时，表面一次磨平、压光达到防水基层的效果。防水保护墙墙面防水基层采用20 mm厚1:3水泥砂浆找平。在底板与保护墙及集水井、电梯井边等阴阳角处，均用1:3水泥砂浆做成半径为50 mm圆弧。
(5)涂冷底子油
待基层检验合格后，方可涂刷冷底子油，冷底子油涂刷应均匀。
(6)卷材铺贴
弹线分块：按卷材宽度及搭接长度弹粉线分割，在平立面转角处铺贴防水卷材前，应将把平层清扫干净，在基面上涂刷基层处理剂；当基面较潮湿时，应涂刷湿固化型胶黏剂或潮湿界面隔离剂。
上-页 下-页 返回
6.4工程实践案例
2)地下室外墙卷材防水
(1)工艺流程
地下结构外墙施工一结构外墙面修补找平一刷冷底子油一铺防水卷材一防水收头一贴50 mm厚聚苯板一肥槽回填。
(2)基层处理
外墙结构经有关部门验收后进行清理。
(3)卷材铺贴
涂刷基层处理剂、铺贴卷材附加层、弹线方法同底板防水。
主体结构完成后，铺贴立面卷材时，先将接茬部位的各层卷材揭开，并将其表面清理干净，并进行检查，如果卷材有局部损伤，采用热融修补后再继续施工。
上-页 下-页 返回
6.4工程实践案例
(4)混凝土振捣
施工过程中严格控制混凝土振捣工作，采用高频振捣机械振捣，振捣时间宜为10～30 s，以混凝土泛浆和不冒气泡为准，保证混凝土振捣密实，避免漏振、欠振和过振。
(5)混凝土养护
根据施工进度安排，基础混凝土施工将在夏季进行，为避免混凝土裂缝，加强混凝土养护非常关键。
(6)拆模
非承重构件的防水混凝土强度达到1.2 MPa且拆模时构件不缺楞掉角，方可拆除模板，承重构件的防水混凝土要根据设计、规范和同条件试块强度来定拆模时间。
上-页 下-页 返回
6.4工程实践案例
(7)施工缝留置与处理
水平施工缝留置在高于基础表面300 mm的墙体上，墙体有预留孔洞时，施工缝距孔洞边缘不小于300 mm。垂直施工缝留置在后浇带处。
3)细部构造
(1)水平施工缝的防水措施
本工程在高于地下室底板表面500 mm的墙体上设置的水平施工缝，采用中埋式遇水膨胀止水条防水措施。
(2)外墙后浇带的防水措施
外墙后浇带处采用两个300 mm宽止水带，与水平方向的钢板止水带要交圈、封闭，搭接长处为200 mm。
上-页 下-页 返回
6.4工程实践案例
(3)外墙与顶板交接处施工缝防水措施
在外墙与顶板下皮标高处分别采用遇水膨胀止水条，防水混凝土结构内部设置的各种钢筋或绑扎铁丝，不得接触摸板。
上-页 返回
6.5本章学习小结
本章主要讲述地下防水工程与屋面防水工程。防水工程的基本知识和掌握有关技术名词概念。重点介绍地下防水工程结构自防水、卷材防水几种常见施工方法和施工操作要点，以及注意事项。屋面防水工程重点介绍了卷材防水铺贴方法、铺贴要求、铺贴顺序以及刚性防水屋面适用范围要点。不论地下防水工程与屋面防水工程，细部和节点做法是防水的薄弱环节和防水工程质量保证的关键，学习过程应引起高度的重视。
返回
表6. 1高聚物改性沥青防水卷材的特点及适用范围
返回
表6. 2高聚物改性沥青防水卷材的外观质量
返回
表6. 6屋面防水等级和设防要求
返回
图6.1卷材屋面构造图
返回
表6. 11地下工程防水等级标准
返回
表6. 14防水层环境气温条件
返回
图6.7外防内贴法卷材防水作法
返回

展开更多......

收起↑
