(共53张PPT)

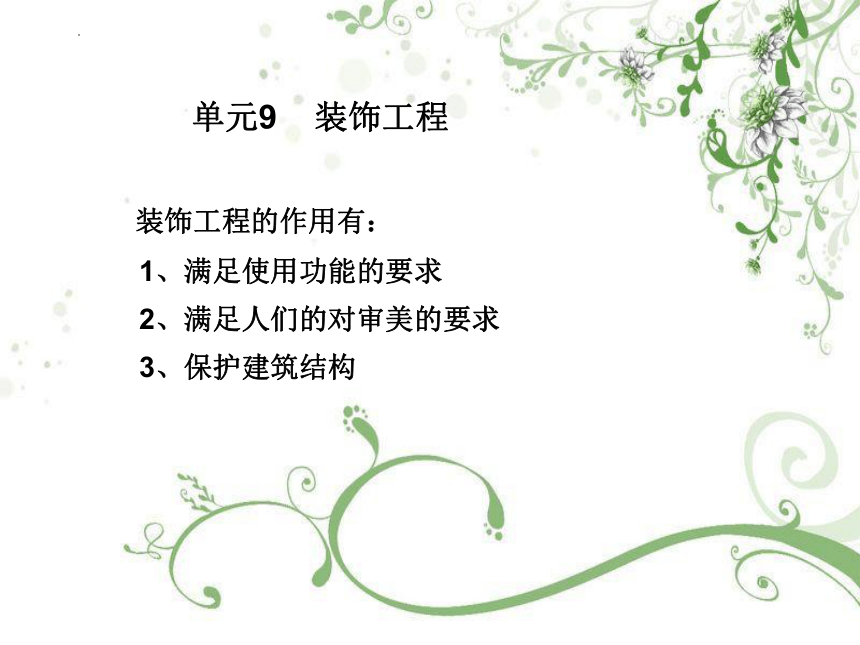

单元9 装饰工程
装饰工程的作用有:
1、满足使用功能的要求
2、满足人们的对审美的要求
3、保护建筑结构

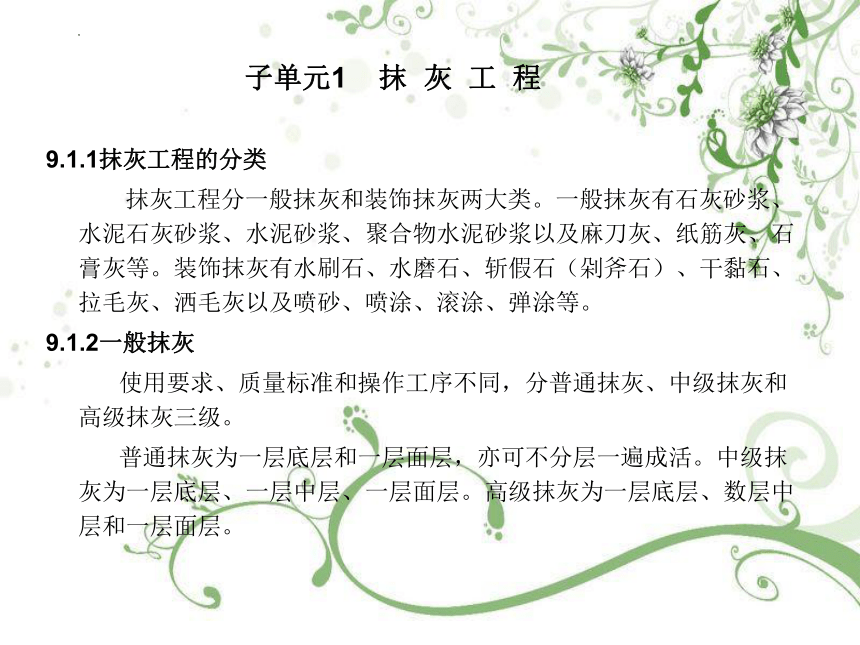

子单元1 抹 灰 工 程
9.1.1抹灰工程的分类
抹灰工程分一般抹灰和装饰抹灰两大类。一般抹灰有石灰砂浆、水泥石灰砂浆、水泥砂浆、聚合物水泥砂浆以及麻刀灰、纸筋灰、石膏灰等。装饰抹灰有水刷石、水磨石、斩假石(剁斧石)、干黏石、拉毛灰、洒毛灰以及喷砂、喷涂、滚涂、弹涂等。
9.1.2一般抹灰
使用要求、质量标准和操作工序不同,分普通抹灰、中级抹灰和高级抹灰三级。
普通抹灰为一层底层和一层面层,亦可不分层一遍成活。中级抹灰为一层底层、一层中层、一层面层。高级抹灰为一层底层、数层中层和一层面层。
1、一般抹灰的组成
一般抹灰工程施工是分层进行的,以利于抹灰牢固、抹面平整和保证质量。如果一次抹得太厚,由于内外收水快慢不同,容易出现干裂、起鼓和脱落现象。

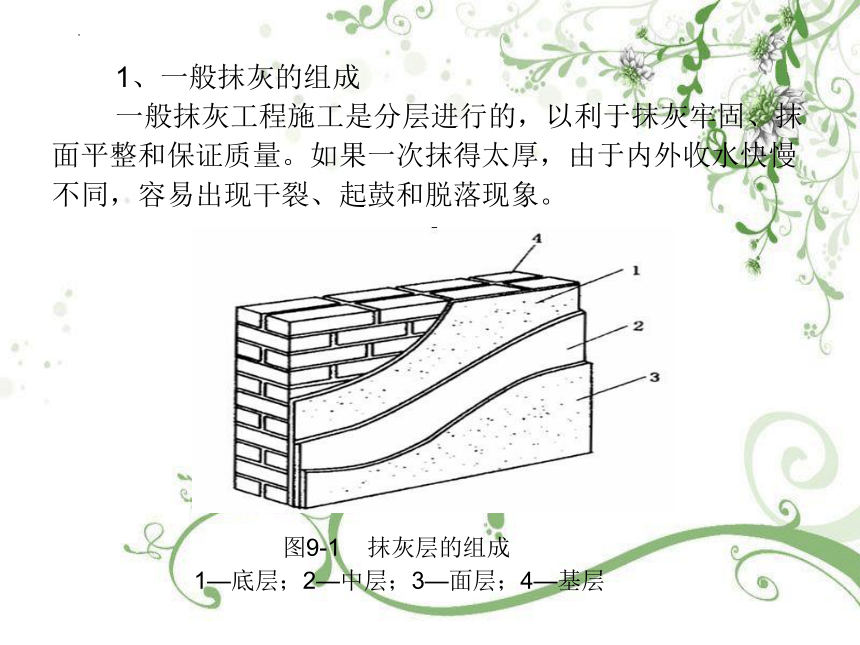

图9-1 抹灰层的组成
1—底层;2—中层;3—面层;4—基层

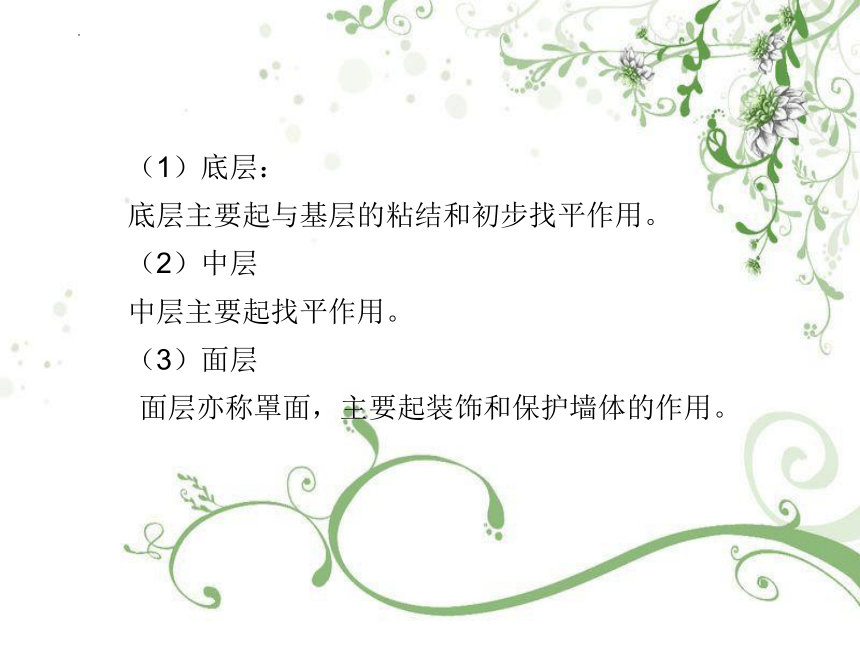

(1)底层:
底层主要起与基层的粘结和初步找平作用。
(2)中层
中层主要起找平作用。
(3)面层
面层亦称罩面,主要起装饰和保护墙体的作用。

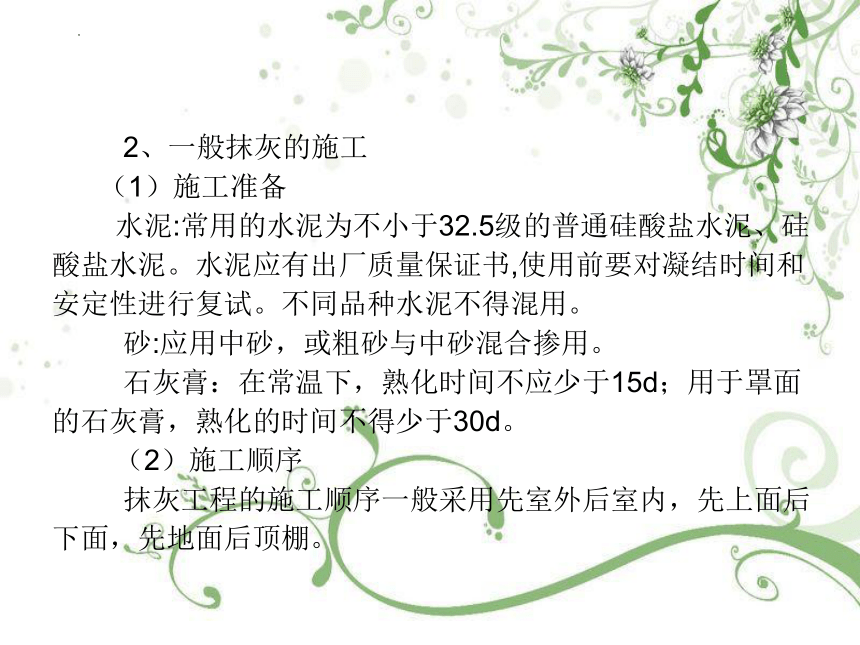

2、一般抹灰的施工
(1)施工准备
水泥:常用的水泥为不小于32.5级的普通硅酸盐水泥、硅酸盐水泥。水泥应有出厂质量保证书,使用前要对凝结时间和安定性进行复试。不同品种水泥不得混用。
砂:应用中砂,或粗砂与中砂混合掺用。
石灰膏:在常温下,熟化时间不应少于15d;用于罩面的石灰膏,熟化的时间不得少于30d。
(2)施工顺序
抹灰工程的施工顺序一般采用先室外后室内,先上面后下面,先地面后顶棚。

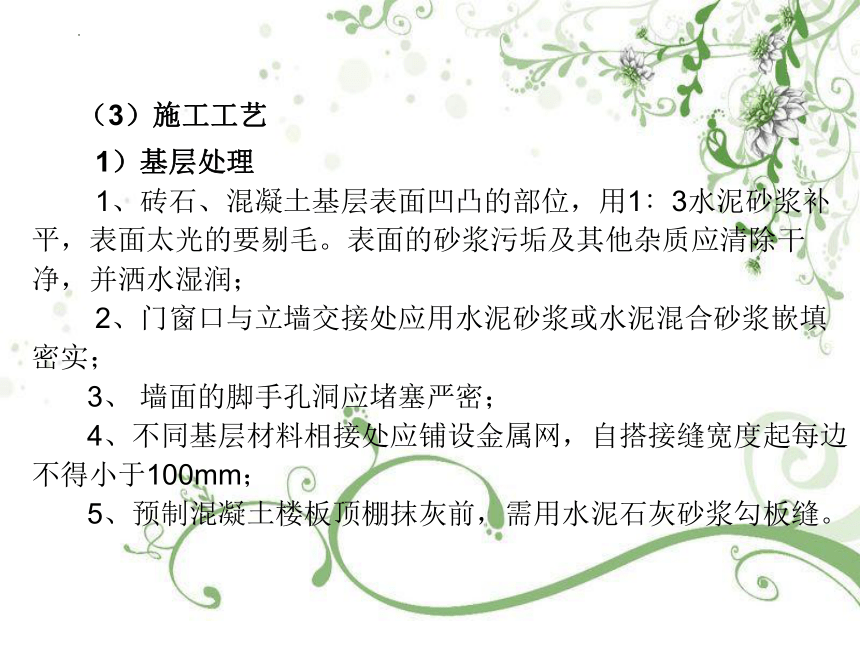

(3)施工工艺
1)基层处理
1、砖石、混凝土基层表面凹凸的部位,用1∶3水泥砂浆补平,表面太光的要剔毛。表面的砂浆污垢及其他杂质应清除干净,并洒水湿润;
2、门窗口与立墙交接处应用水泥砂浆或水泥混合砂浆嵌填密实;
3、 墙面的脚手孔洞应堵塞严密;
4、不同基层材料相接处应铺设金属网,自搭接缝宽度起每边不得小于100mm;
5、预制混凝土楼板顶棚抹灰前,需用水泥石灰砂浆勾板缝。

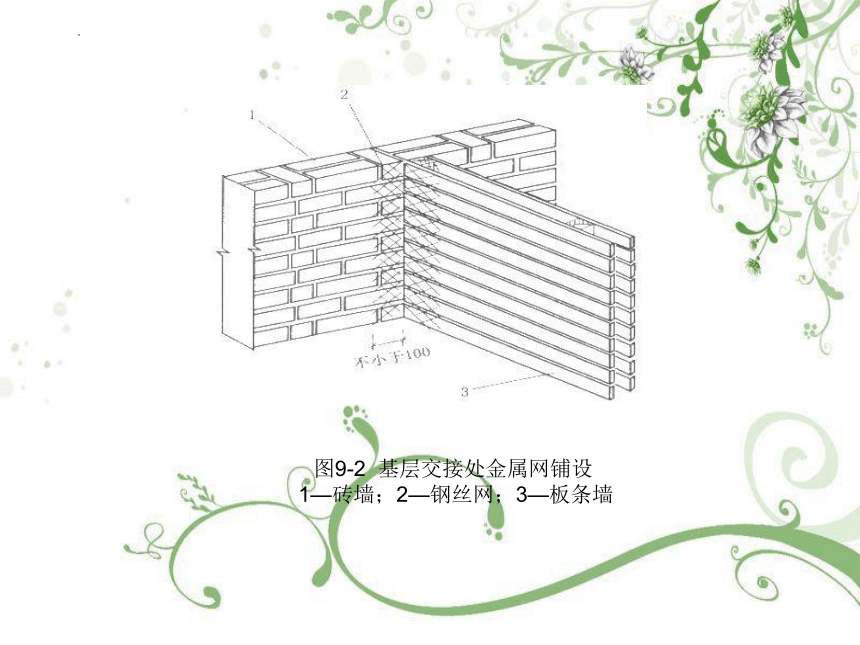

图9-2 基层交接处金属网铺设
1—砖墙;2—钢丝网;3—板条墙

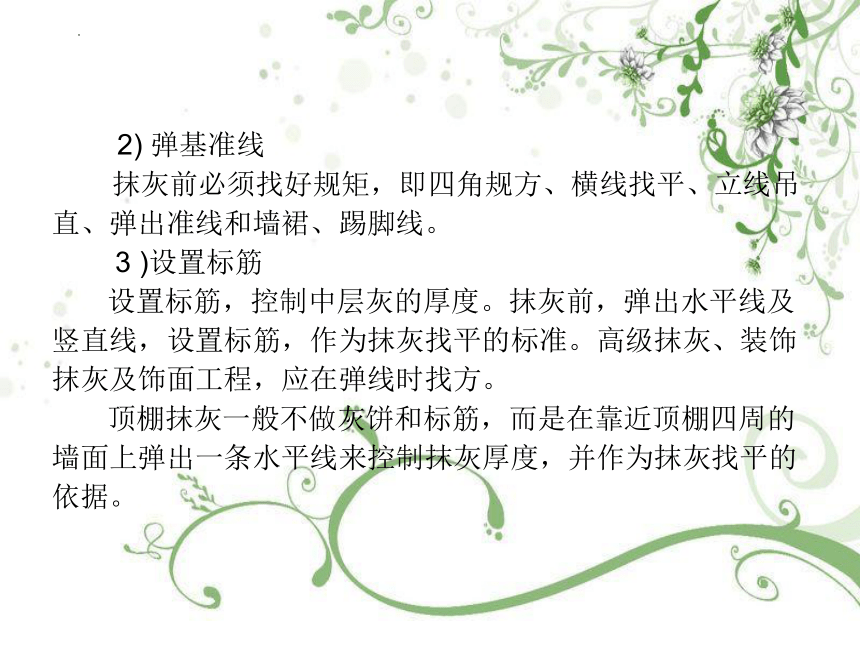

2) 弹基准线
  抹灰前必须找好规矩,即四角规方、横线找平、立线吊直、弹出准线和墙裙、踢脚线。
3 )设置标筋
设置标筋,控制中层灰的厚度。抹灰前,弹出水平线及竖直线,设置标筋,作为抹灰找平的标准。高级抹灰、装饰抹灰及饰面工程,应在弹线时找方。
顶棚抹灰一般不做灰饼和标筋,而是在靠近顶棚四周的墙面上弹出一条水平线来控制抹灰厚度,并作为抹灰找平的依据。

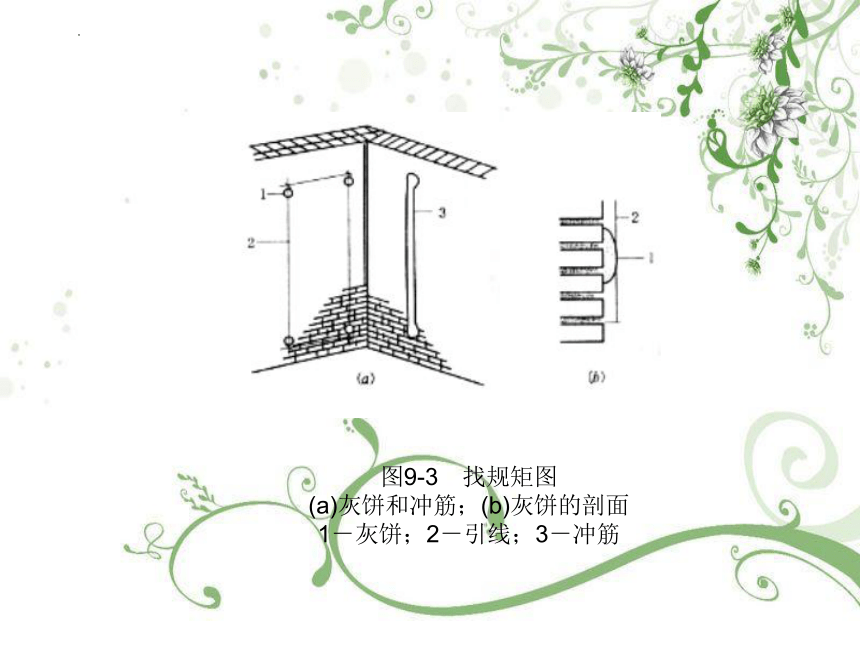

图9-3 找规矩图
(a)灰饼和冲筋;(b)灰饼的剖面
1-灰饼;2-引线;3-冲筋

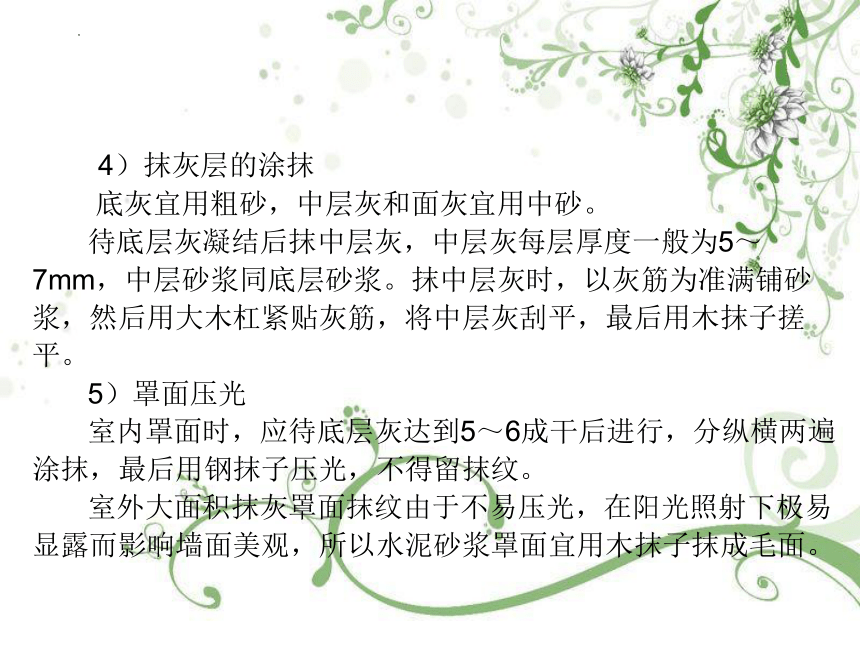

4)抹灰层的涂抹
底灰宜用粗砂,中层灰和面灰宜用中砂。
待底层灰凝结后抹中层灰,中层灰每层厚度一般为5~7mm,中层砂浆同底层砂浆。抹中层灰时,以灰筋为准满铺砂浆,然后用大木杠紧贴灰筋,将中层灰刮平,最后用木抹子搓平。
5)罩面压光
室内罩面时,应待底层灰达到5~6成干后进行,分纵横两遍涂抹,最后用钢抹子压光,不得留抹纹。
室外大面积抹灰罩面抹纹由于不易压光,在阳光照射下极易显露而影响墙面美观,所以水泥砂浆罩面宜用木抹子抹成毛面。

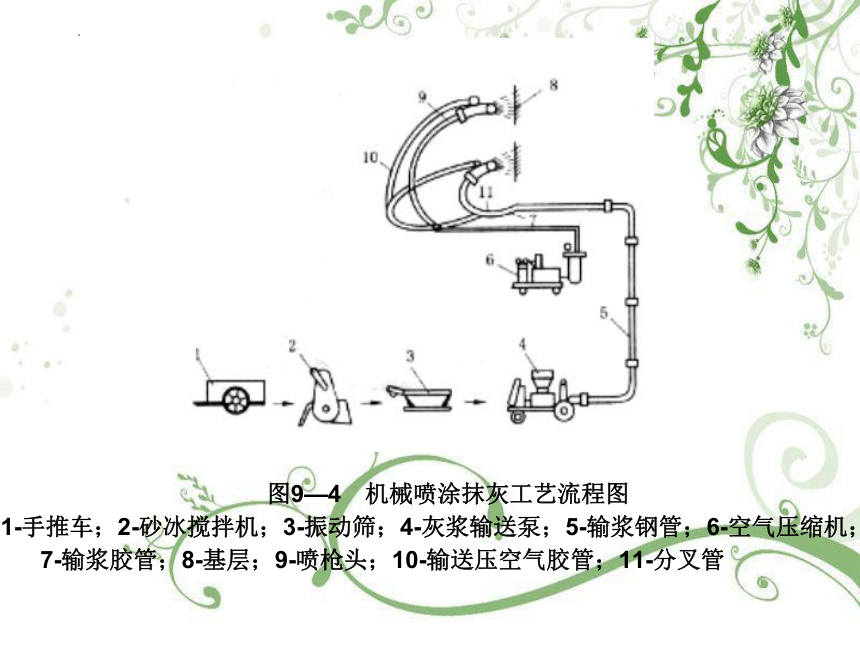

图9—4 机械喷涂抹灰工艺流程图
1-手推车;2-砂冰搅拌机;3-振动筛;4-灰浆输送泵;5-输浆钢管;6-空气压缩机;
7-输浆胶管;8-基层;9-喷枪头;10-输送压空气胶管;11-分叉管
3、机械喷涂抹灰

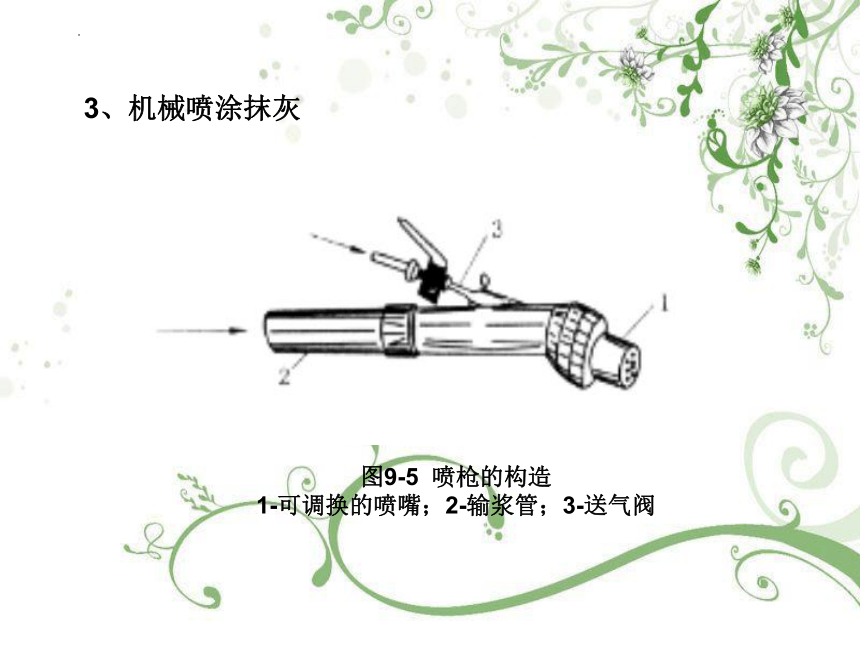

图9-5 喷枪的构造
1-可调换的喷嘴;2-输浆管;3-送气阀
9.1.3装饰抹灰施工
装饰抹灰与一般抹灰的底层和中层的做法基本相同,其区别在于两者具有不同的装饰 面层。
装饰抹灰一般均采用水泥做底层,面层厚度和施工方法依据材料要求不同而定。抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时应采取加强措施。抹灰层与基层之间及各抹灰层之间必须粘结牢固,抹灰层应无脱层、空鼓,面层应无爆灰和裂缝。
按装饰面层的不同,装饰抹灰的种类有水刷石、干黏石、斩假石、拉毛灰、洒毛灰、拉条灰、假面砖等。
1、水刷石抹灰施工
水刷石墙面施工工序:清理基层→湿润墙面→设置标筋→抹底层砂浆→抹中层砂浆→弹线和粘贴分格条→抹水泥石子浆→洗刷→养护。
水刷石抹灰分三层。底层砂浆同一般抹灰。抹中层砂浆时表面压实搓平后划毛,然后进行面层施工。中层砂浆凝结后,按设计要求弹分格线,按分格线用水泥浆粘贴湿润过的分格条,贴条必须位置准确,横平、竖直。
面层施工前必须在中层砂浆面上刷水泥浆一道,使面层与中层结合牢固,随后抹1∶1.2~1∶2水泥石子浆厚10~12mm,抹平后用铁压板压实。当面层达到用手指按无明显指印时,用刷子刷去面层的水泥浆,使石子均匀外露,然后用喷雾器自上而下喷清水,将石子表面水泥浆冲洗干净,使石子清晰均匀,无脱落和接缝痕迹。线角处最好用小八厘水泥石子浆。
刷洗时间要严格掌握,刷洗过早或过度,则石子颗粒露出灰浆面过多,容易脱落;刷洗过晚,则灰浆洗不净,石子不显露,饰面浑浊不清晰,影响美观。
水刷石的外观质量应满足:石粒清晰、分布均匀、紧密平整、色泽一致、不得有掉粒和接槎痕迹。
2、干黏石施工
干黏石是在水泥砂浆面层上直接压粘石渣的工程做法。
干黏石施工工序:清理基层→湿润墙面→设置标筋→抹底层砂浆→抹中层砂浆→弹线和粘贴分格条→抹面层砂浆→撒石子→修整拍平。
底层同水刷石做法。
有时可用喷枪将石子均匀有力地喷射于粘结层上,用铁抹子轻轻压一遍,使表面搓平。如在粘接砂浆中掺入108胶或其他聚合物胶乳,则可使粘结层砂浆抹的更薄,石子粘的更牢。
干黏石质量要求:石粒粘结牢固、分布均匀、颜色一致、不露浆、不漏粘、线条清晰、棱角方正。
3、假面砖施工
假面砖又叫仿釉面砖,是用彩色砂浆抹成相当于外墙面分块形式与质感的装饰抹灰面。适用于房屋建筑外墙抹灰。
假面砖抹灰的操作方法基本与一般抹灰相同,只是面砖的处理要求不同。按不同的使用工具有两种操作方法。
(1)铁梳子拉假面砖的面层操作
(2)铁辊拉假面砖的面层操作
4、斩假石施工
斩假石又称剁斧石,工艺流程如下:
基层处理→抹底、中层灰→弹线,贴分格条→抹面层水泥石子浆→养护→斩剁面层。
质量要求:斩假石面层,要求斩纹顺直,间距均匀,深浅一致,线条清晰、留出边缘宽窄一致,棱角分明,并不得有损坏。
5、拉条灰
拉条抹灰是用专用模具把面层砂浆做出竖线条的装饰抹灰做法。
操作流程:
基层处理→抹底、中灰→弹木轨道位置线、贴木轨道→抹面层砂浆→拉条→取下木轨道→刷涂料。
6、拉毛灰与洒毛灰施工
拉毛灰是在水泥砂浆或水泥混合砂浆抹灰的中层上,抹上纸筋石灰浆、水泥石灰浆或者水泥混合砂浆,然后用拉毛工具(棕刷子、铁抹子或麻刷子等)将砂浆拉成波纹、斑点等花纹而做成的装饰面层。具有吸音作用,因而常用于有吸音要求的礼堂、影剧院、会议室等室内墙面,也可用在阳台拦板或围墙等外饰面。
洒毛灰的施工方法和适用范围与拉毛灰基本相同。洒毛灰是用茅草、高梁穗或竹条等绑成的20cm左右的茅柴帚蘸罩面砂浆均匀地洒在抹灰中层上,形成云朵状、大小不一但有规律的饰面。
9.1.4 抹灰工程施工的质量要求
1、一般规定
2、一般抹灰工程
3、装饰抹灰工程
子单元2 楼地面工程

楼地面工程包括楼面和地面两部分,组成分为面层、垫层、 基层三部分。
1、基层
2、垫层
3、面层
9.2.1 水磨石地面施工
分格条应采用铜条或玻璃条,亦可选用彩色塑料条。玻璃条,由平板普通玻璃裁制而成,3mm厚,一般10mm宽(根据面层厚度而定),长度以分块尺寸而定。铜条,1~2mm厚铜板裁成10mm宽(还要根据面层厚度而定),长度以分格尺寸而定,用前必须调直调平。
图9-7 分格嵌条设置
1-分格条;2-素水泥浆;3-垫层
水磨石面层应使用磨石机分次磨光,先试磨,后随磨随洒水,并及时清理磨石浆。
9.2.2 木地板施工
其构造有实铺和空铺两种。木板面层多用于室内高级装修地面。该地面具有弹性好,耐磨性好,不易老化等特点。木板面层有单层和双层两种。单层是在木搁栅上直接钉企口板;双层是在木搁栅上先钉一层毛地板,再钉一层企口板。木搁栅有空铺和实铺两种形式。
   实铺式地面是将木搁栅铺于钢筋混凝土楼板上,木搁栅之间填以炉渣隔音材料。木地板拼缝用得较多是企口缝、截口缝、平头接缝等,其中以企口缝最为普遍。
木地板拼缝处理
(a)加工前形状;(b)企口缝加工后形状;(c)裁口缝;(d)平缝
实铺木地板的施工方法如下:
1、设置预埋件
2、基层处理
3、弹线
4、安木搁栅
5、填保温隔声材料
6、钉毛板
7、铺钉木地板
8、刨平磨光
9、涂漆、打蜡
9.2.3 块材地面施工
块材地面是将各种不同形状的人造或天然块材用水泥砂浆、水泥浆、胶粘剂铺设于基层上做成的地面,主要包括陶瓷锦砖、瓷砖、地砖、大理石、花岗岩、碎拼大理石以及预制混凝土、水磨石地面等。
(a) (b)
(a)陶瓷锦砖楼面; (b)陶瓷锦砖地面
(c) (d)
(c)地砖楼面; (d)地砖地面
9.2.4地毯地面施工
质量要求:地毯固定牢固,毯面平挺不起鼓、不起皱、不翘边,拼缝处对花、对线、拼接吻合密实平整,不显露拼缝,绒面毛顺光一致,收边合理,表面干净,无油污。
子单元3 饰 面 工 程
9.3.1陶瓷面砖施工
陶瓷面砖是以陶瓷为原料制成的面砖。陶瓷面砖包括内墙陶瓷面砖(釉面砖)、外墙陶瓷面砖(墙地砖)、陶瓷锦砖。
1、分类
(1)釉面内墙砖
(2)陶瓷墙地砖
(3)陶瓷锦砖
陶瓷锦砖是陶瓷什锦砖的简称,俗称马赛克。陶瓷锦砖的表面有无釉和施釉两种。
2、镶贴施工方法
釉面砖一般用于室内墙面装饰。施工时,墙面底层用1∶3水泥砂浆打底,表面划毛;在基层表面弹出水平和垂直方向的控制线,自上向下,从左向右进行横竖预排瓷砖,以使接缝均匀整齐;如有一行以上的非整砖,应排在阴角和接地部位。
图9-9 陶瓷锦砖镶贴
陶瓷锦砖可用于内、外墙面装饰。
  镶贴陶瓷锦砖时,根据已弹好的水平线稳定好平尺板;然后在已湿润的底子灰上刷素水泥浆一层,再抹2~3mm厚1∶3水泥纸筋灰粘结层,并用靠尺刮平。陶瓷锦砖背面向上,将1∶0.2∶1的水泥石灰砂浆抹在背面大约2~3mm厚,随即进行粘贴;然后用拍板依次拍实直至拍到水泥石灰砂浆填满缝隙为止。紧接着浇水湿润纸版,约半小时后轻轻揭掉,用小刀调整缝隙,用湿布擦净砖面。48h后用1∶1水泥砂浆勾大缝,其他小缝用素水泥浆擦缝,颜色按设计要求。
陶瓷锦砖镶贴示意图
1-陶瓷锦砖贴纸;2-陶瓷锦砖按纸版尺寸弹线分格(留出缝隙);3-平尺板
9.3.2大理石、花岗岩饰面板施工
饰面板泛指天然大理石、花岗石饰面板和人造石饰面板,其施工工艺基本相同。
1、材质要求
(1)天然大理石板材
质量要求:光洁度高,石质细密,色泽美观,棱角整齐,表面不得有隐伤、风化、腐蚀等缺陷。
(2)天然花岗石板材
多用于室内外墙面、墙裙和楼地面等的装饰。
(3)人造石饰面板材
质量要求为:棱角方正,表面平整,光滑洁净,石粒密实均匀,背面有粗糙面,几何尺寸准确。水刷石饰面板材的质量要求为石粒清晰,色泽一致,无掉粒缺陷,板背面有粗糙面,几何尺寸准确。
2、安装工艺
饰面板的安装工艺有传统湿作业法(灌浆法)、干挂法和直接粘贴法。
(1)传统湿作业法
传统湿作业法的施工工艺流程如下:
材料准备→基层处理,挂钢筋网→弹线→安装定位→灌水泥砂浆→整理、擦缝。
图9-10  湿法工艺
(2)干挂法
干挂法根据板材的加工形式分为普通干挂法和复合墙板干挂法(也称G·P·C法)。干挂法一般适用于钢筋混凝土外墙或有钢骨架的外墙饰面,不能用于砖墙或加气混凝土墙的饰面。
1)普通干挂法
图9-11 干挂法    图9-12 复合墙板干挂法
(3)直接粘贴法
9.3.3 金属饰面板施工
金属饰面板有铝合金板、不锈钢板等单一材质板,也有夹芯铝合金板、涂层钢板、烤漆钢板等复合材质板。下面介绍铝合金饰面板的施工工艺:
1、铝合金装饰板
铝合金装饰板,又称铝合金压型板。它是选用钝铝、铝合金为原料,经冷压成型的各种波形金属板材。它具有质量轻、易加工、强度高、刚度好、经久耐用、表面光亮等特点,广泛用于室内外墙面装饰和屋面装饰。
2、铝合金饰面板的安装工艺
流程为:弹线定位→安装固定连接件→安装骨架→饰面板安装→收口构造处理→板缝处理。
9.3.4饰面板(砖)施工的质量要求与验收
1、一般规定
2、饰面板安装工程
3、饰面砖粘贴工程
子单元4 顶棚工程
顶棚工程的形式有直接式和悬吊式两种。
9.4.1直接式顶棚
直接式顶棚按照施工方法和装饰材料的不同,分为以下三种:
1)直接刷(喷)浆顶棚;
2)直接抹灰顶棚;
3)直接粘贴式顶棚。
  直接粘贴式顶棚有两种做法:一是将装饰材料在支模时铺于模板上,然后现浇混凝土,使装饰材料直接粘于混凝土上,拆模后即可作为装饰面层,这种饰面使用的是板材,如干抹灰板、压型钢板等。二是在混凝土构件安装和现浇混凝土拆模后,清理基面,以胶粘剂把装饰面层粘贴上,如石膏板(装饰板和条板)、大理石板、镭射玻璃等。
9.4.2悬吊式顶棚
1、吊顶工程的分类
悬吊式顶棚,又名吊顶,按照施工工艺不同,分为暗龙骨吊顶和明龙骨吊顶。
2、基本组成
悬吊式顶棚一般由基层、面层、吊筋三大基本部分组成。
基层即顶棚骨架层,是一个包括由主龙骨、次龙骨、小龙骨(或称为主搁栅、次搁栅)所形成的网格骨架体系。其作用主要是承受顶棚的荷载,并由其将这一荷载通过吊筋传递给楼盖或屋顶的承重结构。
吊筋是连接龙骨和承重结构的承重传力构件。同时,还能用来调节吊顶的空间高度。悬吊式顶棚面层一般分为抹灰类、板材类。
3、施工环境要求
4、材料技术要求
5、施工流程
弹吊顶标高水平线→画主龙骨分档线→吊顶内管道、设备的安装、调试及隐蔽验收→吊杆安装→龙骨安装(边龙骨安装、主龙骨安装、次龙骨安装)→填充材料的设置→安装饰面板→安装收口、收边压条。
6、施工方法
(1)测量放线
(2)吊杆安装
不上人的吊顶,吊杆长度小于1000mm,可以采用Ф6的吊杆,如果大于1000mm,应采用Ф8的吊杆,如果吊杆长度大于1500mm,还应在吊杆上设置反向支撑。上人的吊顶,吊杆长度小于等于1000mm,可以采用Ф8的吊杆,如果大于1000mm,则应采用Ф10的吊杆,如果吊杆长度大于1500mm,同样应在吊杆上设置反向支撑。吊杆距主龙骨端部距离不得超过300mm,否则应增加吊杆。
(3)龙骨安装
1)安装边龙骨
2)安装主龙骨
3)安装次龙骨
次龙骨分明龙骨和暗龙骨两种。次龙骨间距宜为300~600mm,在潮湿地区和场所间距宜为300~400mm。
4)安装横撑龙骨
暗龙骨系列横撑龙骨应用连接件将其两端连接在通长次龙骨上。明龙骨系列的横撑龙骨与通长龙骨搭接处的间隙不得大于1mm。
(4)饰面板安装
1)明龙骨吊顶饰面板安装
明龙骨吊顶饰面板的安装方法有:搁置法、嵌入法、卡固法等。
2)暗龙骨吊顶饰面板安装
暗龙骨吊顶饰面板的安装方法有:钉固法、粘贴法、嵌入法、卡固法等。
3)板面的接缝处理
① 密缝法
指板之间在龙骨处对接,也叫对缝法。板与龙骨的连接多为粘接和钉接。
② 离缝法
凹缝两板接缝处利用板面的形状和长短做出凹缝,有V形缝和矩形缝两种,缝的宽度不小于10mm。
饰面板的边角处理,根据龙骨的具体形状和安装方法有直角、斜角、企口角等多种形式。
7、质量要求
子单元5 隔墙工程
隔断包括活隔断(可装拆、推拉和折叠式)和死隔断(长久性隔墙)。
9.5.1活隔断
1、家具隔断
2、立板隔断
3、软隔断
4、推拉式隔断
9.5.2死隔断
不承重的内墙叫隔墙(死隔断)。
1、木隔断
2、砌筑隔墙
(1)砖隔墙
1)粘土砖隔墙
2)玻璃砖隔墙
用特厚玻璃砖或组合玻璃砖砌筑的透明砖墙。
(2)砌块隔墙
常见的有加气混凝土、泡沫混凝土、蒸养硅酸盐、水泥炉渣砌块等。采用防潮性能差的砌块时,宜在墙下部先砌3~5皮砖厚墙基。
3、轻钢龙骨隔断
轻钢龙骨常用C70系列,由沿顶沿地龙骨、竖向龙骨、加强龙骨和横撑龙骨以及配件所组成,如图9-13所示。
放线弹线→墙垫施工→安装沿地沿顶龙骨→安装竖龙骨→固定门窗口→安装通贯横撑龙骨→单面安装石膏板→电气管线装配→验收墙内各种管线→(隔声墙填充隔音材料或保温材料)→安装另一面石膏板→接缝处理连接电器设备→踢脚板安装。
石膏板安装一般工艺流程为:安装第一面石膏板→龙骨空腔内安装接线盒、穿线、穿管→接线盒密封→铺设岩棉层→安装另一面石膏板→石膏板缝处理→墙角密封膏处理。
子单元6 涂料与裱糊工程
9.6.1涂料工程
1、涂料的组成
(1)主要成膜物质
(2)次要成膜物质
(3)辅助成膜物质
2、涂料的分类
3、涂料的施工
(1)基层准备、基层处理。
(2)打底子。
(3)刮腻子。
(4)涂刷。
建筑涂料的基本涂刷方法有刷涂、滚涂、喷涂、弹涂等。
9.6.2裱糊工程
常用的裱糊材料有纸基塑料壁纸和玻璃纤维墙布。
1、施工程序
裱糊工程施工程序一般分为基层处理、刷底胶、弹线、裁纸、闷水、刷胶、裱糊等工序。
准备裱糊的壁纸背面刷清水或放入清水中浸泡3 分钟, 使其充分吸水后, 抖掉明水、阴干后再裱糊。复合壁纸不得浸水。
裱糊时应先在基层表面刷一遍粘结剂, 并在壁纸背面均匀地涂刷一层薄的粘胶剂, 但不能漏刷。
2、裱糊工程的质量规定
(1)壁纸、墙布必须粘贴牢固, 表面色泽一致, 不得有气泡、空鼓、裂缝、翘边、皱折和污斑, 斜视时无胶痕;
(2)表面平整, 无波纹起伏。壁纸、墙布与挂镜线、贴脸板和踢脚板紧接, 不得有缝隙;
(3)各幅拼接按横平竖直, 拼接处花纹、图案吻合, 不离缝、不搭接, 距墙面1.5m 处正视, 不显拼缝;
(4)阴阳转角垂直, 棱角分明, 阴角处搭接顺光, 阳角处无接缝。
(5)壁纸、墙布边缘平直整齐, 不得有纸毛、飞刺;
(6)不得有漏贴、补贴和脱层等缺陷。
