(共34张PPT)

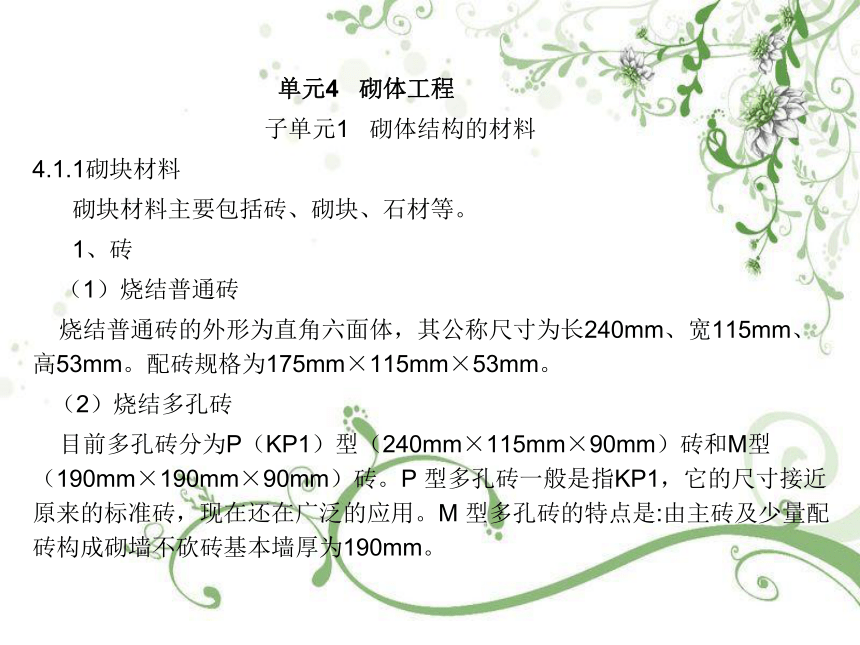

单元4 砌体工程
子单元1 砌体结构的材料
4.1.1砌块材料
砌块材料主要包括砖、砌块、石材等。
1、砖
（1）烧结普通砖
烧结普通砖的外形为直角六面体，其公称尺寸为长240mm、宽115mm、高53mm。配砖规格为175mm×115mm×53mm。
（2）烧结多孔砖
目前多孔砖分为P（KP1）型（240mm×115mm×90mm）砖和M型（190mm×190mm×90mm）砖。P 型多孔砖一般是指KP1，它的尺寸接近原来的标准砖，现在还在广泛的应用。M 型多孔砖的特点是:由主砖及少量配砖构成砌墙不砍砖基本墙厚为190mm。
(3)烧结空心砖
烧结空心砖（图4-1）的烧制、外形、尺寸要求与烧结多孔砖一致，在与砂浆的接合面上应设有增加结合力的深度1m以上的凹线槽。烧结空心砖由两两相对的顶面、大面及条面组成直角六面体，在中部开设有至少两个均匀排列的条孔，条孔之间由肋相隔，条孔与大面、条面平行，其间为外壁，条孔的两开口分别位于两顶面上。

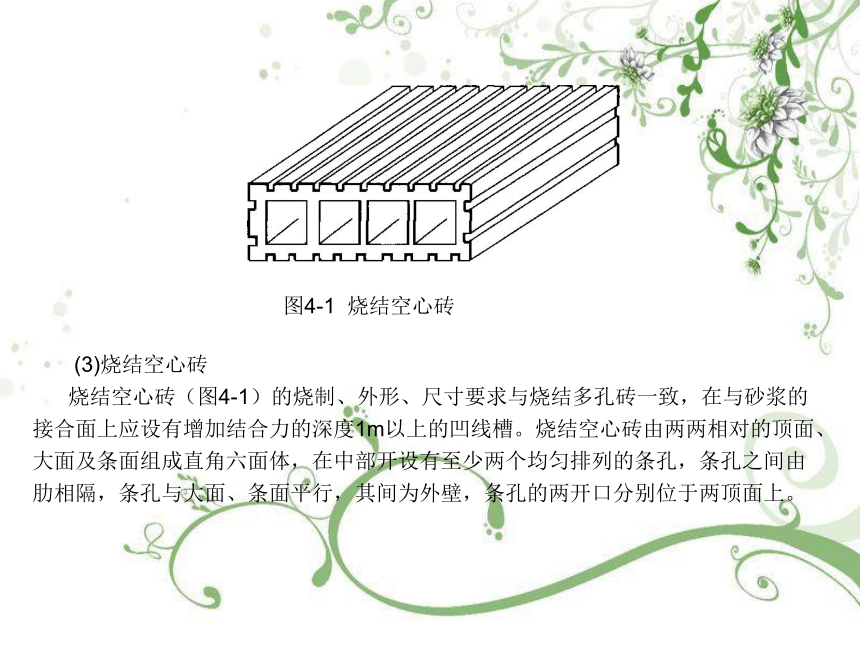

图4-1 烧结空心砖

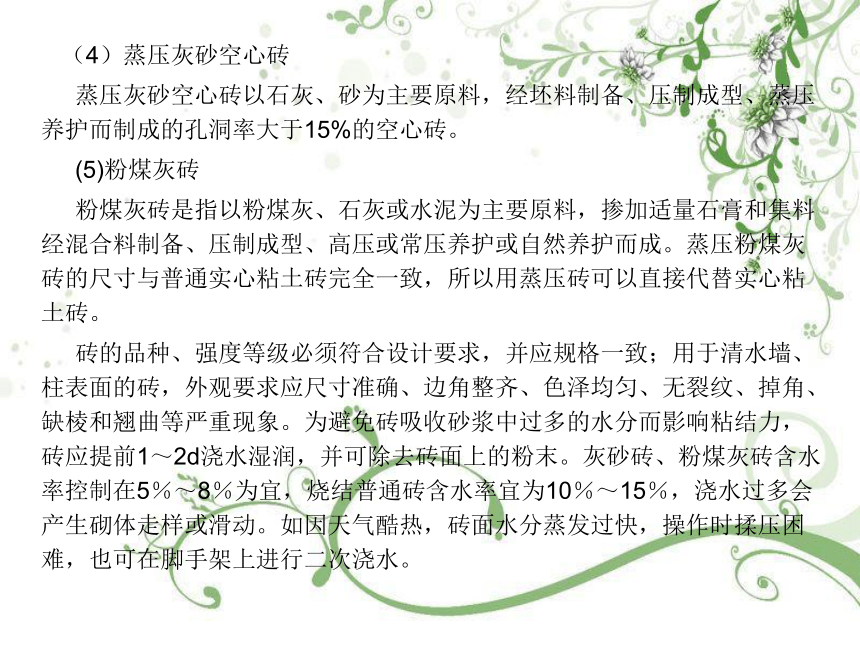

（4）蒸压灰砂空心砖
蒸压灰砂空心砖以石灰、砂为主要原料，经坯料制备、压制成型、蒸压养护而制成的孔洞率大于15%的空心砖。
(5)粉煤灰砖
粉煤灰砖是指以粉煤灰、石灰或水泥为主要原料，掺加适量石膏和集料经混合料制备、压制成型、高压或常压养护或自然养护而成。蒸压粉煤灰砖的尺寸与普通实心粘土砖完全一致，所以用蒸压砖可以直接代替实心粘土砖。
砖的品种、强度等级必须符合设计要求，并应规格一致；用于清水墙、柱表面的砖，外观要求应尺寸准确、边角整齐、色泽均匀、无裂纹、掉角、缺棱和翘曲等严重现象。为避免砖吸收砂浆中过多的水分而影响粘结力，砖应提前1～2d浇水湿润，并可除去砖面上的粉末。灰砂砖、粉煤灰砖含水率控制在5％～8％为宜，烧结普通砖含水率宜为10％～15％，浇水过多会产生砌体走样或滑动。如因天气酷热，砖面水分蒸发过快，操作时揉压困难，也可在脚手架上进行二次浇水。

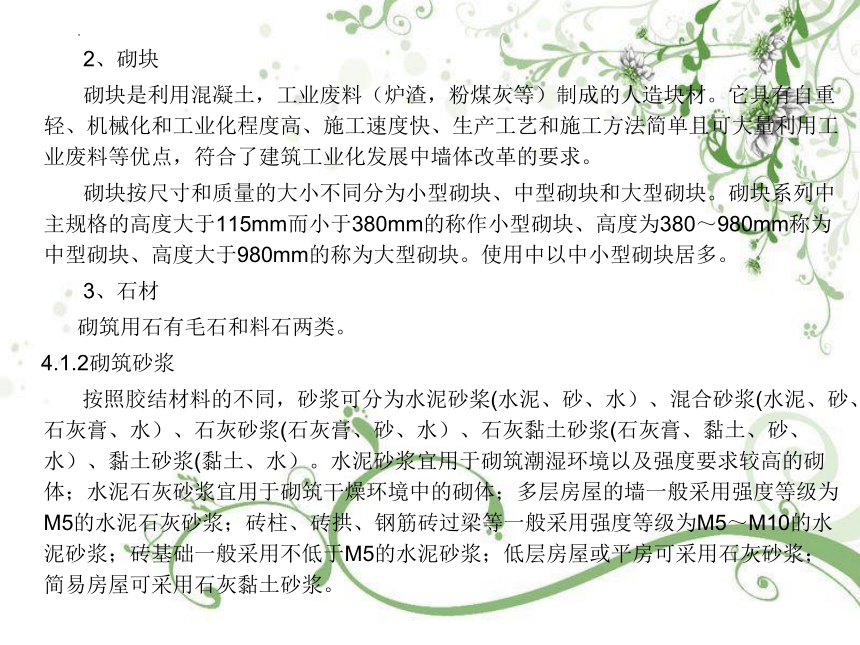

2、砌块
砌块是利用混凝土，工业废料（炉渣，粉煤灰等）制成的人造块材。它具有自重轻、机械化和工业化程度高、施工速度快、生产工艺和施工方法简单且可大量利用工业废料等优点，符合了建筑工业化发展中墙体改革的要求。
砌块按尺寸和质量的大小不同分为小型砌块、中型砌块和大型砌块。砌块系列中主规格的高度大于115mm而小于380mm的称作小型砌块、高度为380～980mm称为中型砌块、高度大于980mm的称为大型砌块。使用中以中小型砌块居多。
3、石材
砌筑用石有毛石和料石两类。
4.1.2砌筑砂浆
按照胶结材料的不同，砂浆可分为水泥砂桨(水泥、砂、水）、混合砂浆(水泥、砂、石灰膏、水）、石灰砂浆(石灰膏、砂、水）、石灰黏土砂浆(石灰膏、黏土、砂、水）、黏土砂浆(黏土、水）。水泥砂浆宜用于砌筑潮湿环境以及强度要求较高的砌体；水泥石灰砂浆宜用于砌筑干燥环境中的砌体；多层房屋的墙一般采用强度等级为M5的水泥石灰砂浆；砖柱、砖拱、钢筋砖过梁等一般采用强度等级为M5～M10的水泥砂浆；砖基础一般采用不低于M5的水泥砂浆；低层房屋或平房可采用石灰砂浆；简易房屋可采用石灰黏土砂浆。

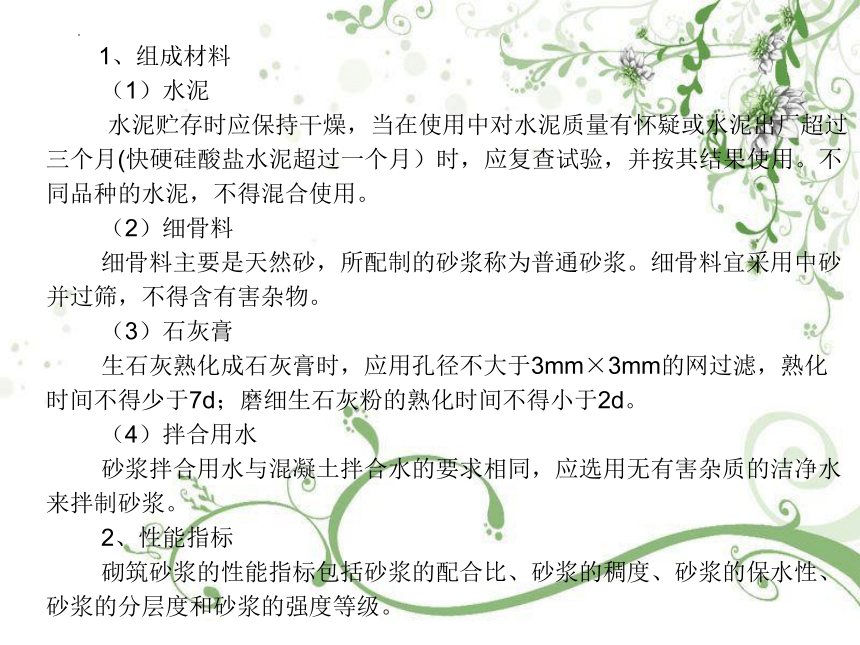

1、组成材料
（1）水泥
水泥贮存时应保持干燥，当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用。
（2）细骨料
细骨料主要是天然砂，所配制的砂浆称为普通砂浆。细骨料宜采用中砂并过筛，不得含有害杂物。
（3）石灰膏
生石灰熟化成石灰膏时，应用孔径不大于3mm×3mm的网过滤，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得小于2d。
（4）拌合用水
砂浆拌合用水与混凝土拌合水的要求相同，应选用无有害杂质的洁净水来拌制砂浆。
2、性能指标
砌筑砂浆的性能指标包括砂浆的配合比、砂浆的稠度、砂浆的保水性、砂浆的分层度和砂浆的强度等级。

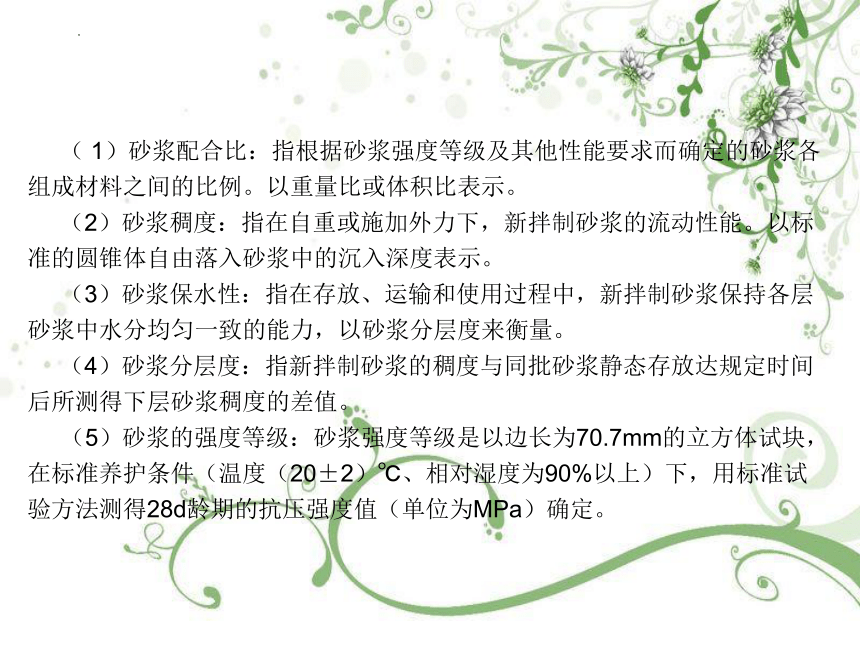

（ 1）砂浆配合比：指根据砂浆强度等级及其他性能要求而确定的砂浆各组成材料之间的比例。以重量比或体积比表示。
（2）砂浆稠度：指在自重或施加外力下，新拌制砂浆的流动性能。以标准的圆锥体自由落入砂浆中的沉入深度表示。
（3）砂浆保水性：指在存放、运输和使用过程中，新拌制砂浆保持各层砂浆中水分均匀一致的能力，以砂浆分层度来衡量。
（4）砂浆分层度：指新拌制砂浆的稠度与同批砂浆静态存放达规定时间后所测得下层砂浆稠度的差值。
（5）砂浆的强度等级：砂浆强度等级是以边长为70.7mm的立方体试块，在标准养护条件（温度（20±2）℃、相对湿度为90%以上）下，用标准试验方法测得28d龄期的抗压强度值（单位为MPa）确定。

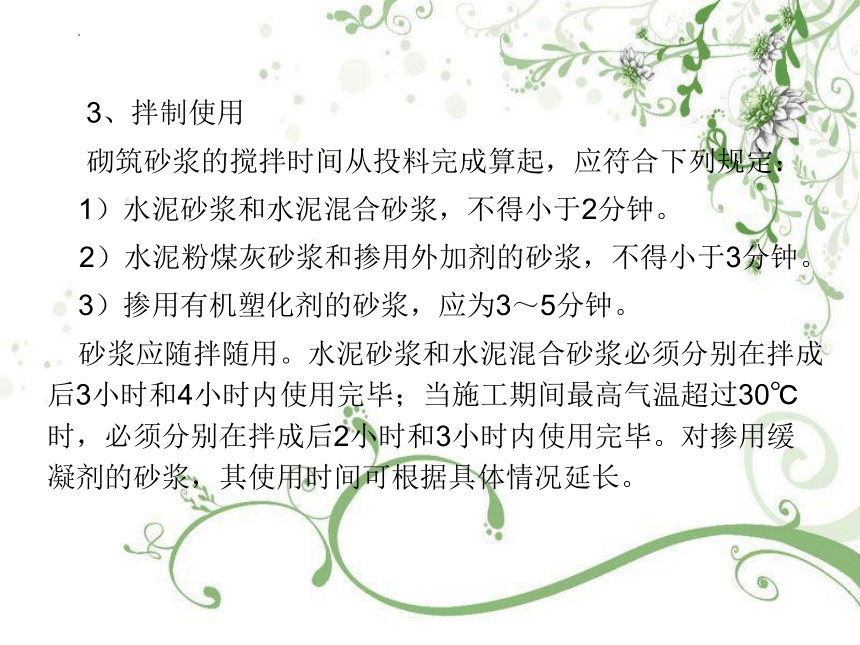

3、拌制使用
砌筑砂浆的搅拌时间从投料完成算起，应符合下列规定：
1）水泥砂浆和水泥混合砂浆，不得小于2分钟。
2）水泥粉煤灰砂浆和掺用外加剂的砂浆，不得小于3分钟。
3）掺用有机塑化剂的砂浆，应为3～5分钟。
砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4小时内使用完毕；当施工期间最高气温超过30℃时，必须分别在拌成后2小时和3小时内使用完毕。对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。

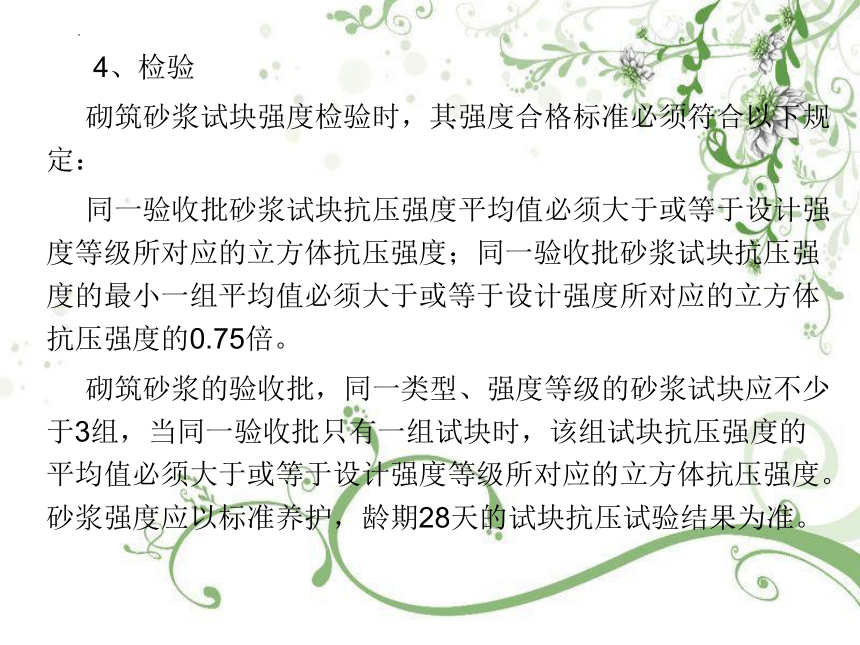

4、检验
砌筑砂浆试块强度检验时，其强度合格标准必须符合以下规定：
同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度所对应的立方体抗压强度的0.75倍。
砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不少于3组，当同一验收批只有一组试块时，该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。砂浆强度应以标准养护，龄期28天的试块抗压试验结果为准。

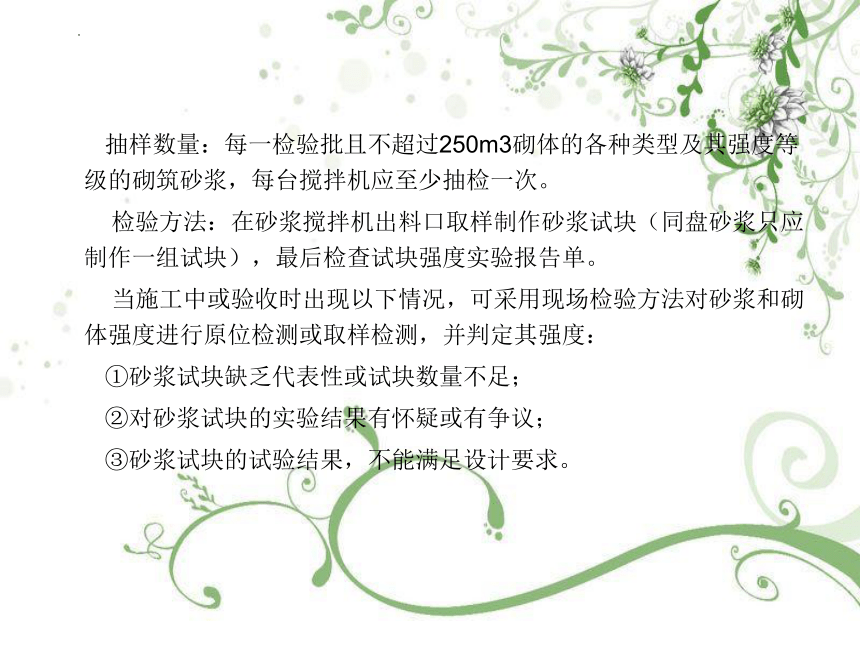

抽样数量：每一检验批且不超过250m3砌体的各种类型及其强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。
检验方法：在砂浆搅拌机出料口取样制作砂浆试块（同盘砂浆只应制作一组试块），最后检查试块强度实验报告单。
当施工中或验收时出现以下情况，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并判定其强度：
①砂浆试块缺乏代表性或试块数量不足；
②对砂浆试块的实验结果有怀疑或有争议；
③砂浆试块的试验结果，不能满足设计要求。

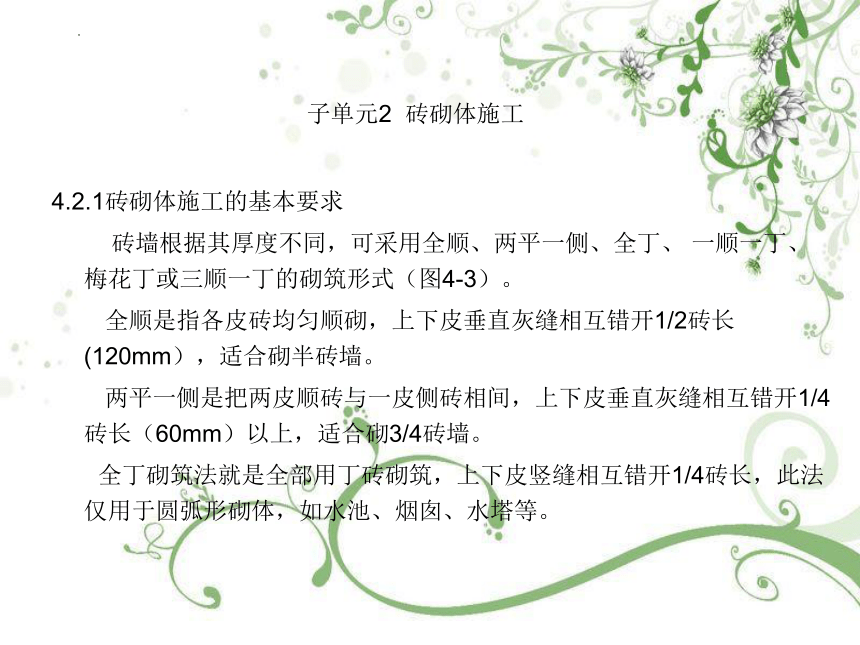

子单元2 砖砌体施工
4.2.1砖砌体施工的基本要求
砖墙根据其厚度不同，可采用全顺、两平一侧、全丁、 一顺一丁、梅花丁或三顺一丁的砌筑形式（图4-3）。
全顺是指各皮砖均匀顺砌，上下皮垂直灰缝相互错开1/2砖长(120mm），适合砌半砖墙。
两平一侧是把两皮顺砖与一皮侧砖相间，上下皮垂直灰缝相互错开1/4砖长（60mm）以上，适合砌3/4砖墙。
全丁砌筑法就是全部用丁砖砌筑，上下皮竖缝相互错开1/4砖长，此法仅用于圆弧形砌体，如水池、烟囱、水塔等。
(d) (e) (f)

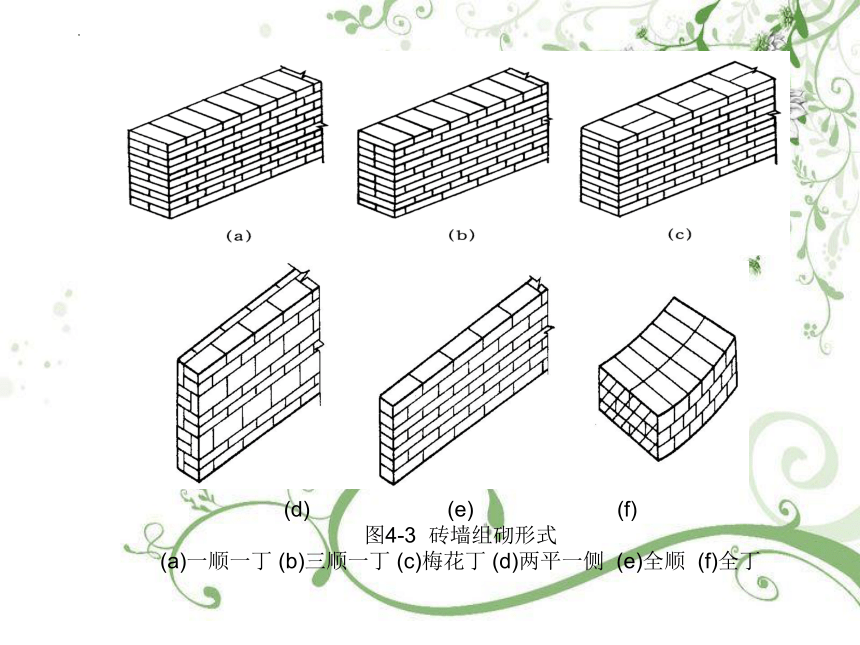

图4-3 砖墙组砌形式
(a)一顺一丁 (b)三顺一丁 (c)梅花丁 (d)两平一侧 (e)全顺 (f)全丁

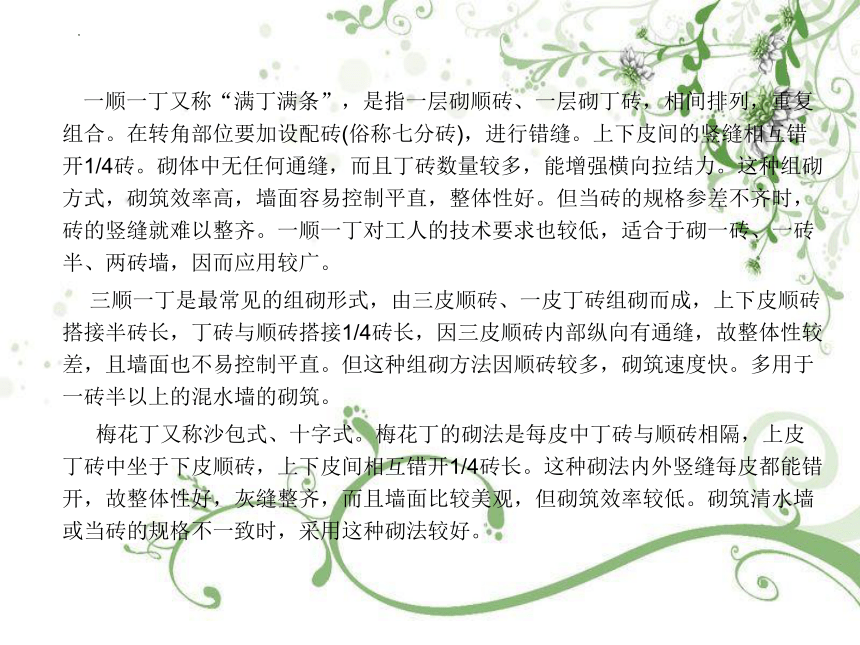

一顺一丁又称“满丁满条”，是指一层砌顺砖、一层砌丁砖，相间排列，重复组合。在转角部位要加设配砖(俗称七分砖)，进行错缝。上下皮间的竖缝相互错开1/4砖。砌体中无任何通缝，而且丁砖数量较多，能增强横向拉结力。这种组砌方式，砌筑效率高，墙面容易控制平直，整体性好。但当砖的规格参差不齐时，砖的竖缝就难以整齐。一顺一丁对工人的技术要求也较低，适合于砌一砖、一砖半、两砖墙，因而应用较广。
三顺一丁是最常见的组砌形式，由三皮顺砖、一皮丁砖组砌而成，上下皮顺砖搭接半砖长，丁砖与顺砖搭接1/4砖长，因三皮顺砖内部纵向有通缝，故整体性较差，且墙面也不易控制平直。但这种组砌方法因顺砖较多，砌筑速度快。多用于一砖半以上的混水墙的砌筑。
梅花丁又称沙包式、十字式。梅花丁的砌法是每皮中丁砖与顺砖相隔，上皮丁砖中坐于下皮顺砖，上下皮间相互错开1/4砖长。这种砌法内外竖缝每皮都能错开，故整体性好，灰缝整齐，而且墙面比较美观，但砌筑效率较低。砌筑清水墙或当砖的规格不一致时，采用这种砌法较好。
为了使砖墙的转角处各皮间竖缝相互错开，必须在外角处砌七分头砖(3/4砖长)。当采用一顺一丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖[图4-4(a)]砖墙的丁字接头处，应分皮相互砌通，内角相交处竖缝应错开1/4砖长，并在横墙端头处加砌七分头砖[图4-4(b)]。
砖墙的十字接头处，应分皮相互砌通，交角处的竖缝应错开1/4砖长[图4-4(c)]。
图4-4 砖墙交接处组砌（一顺一丁）
（a）砖墙转角 （b）砖墙丁字交接处 （c）砖墙十字交接
4.2.2砖砌体施工程序
砌砖施工程序通常包括抄平、放线、摆砖样、立皮数杆、盘角、挂线、砌砖、勾缝、清理等工序。
1、抄平、放线
图4-5　墙身放线
1—墙轴线　2—墙边线　3—龙门板 4—墙轴线标志　5—门洞位置标志
2、摆砖样
又称撂底，是指按照规定的组砌方法，先用干砖块试摆，以使门洞、窗口和墙垛等处的砖符合模数，满足上下错缝的要求，借助灰缝的调整，以使每层砖的砖块排列和灰缝均匀，并尽可能减少砍砖。摆砖样的工作在砌清水墙时尤其重要，应由有经验的师傅进行。摆砖时，要求山墙摆成丁砖，檐墙摆成顺砖，又称“山丁檐跑”。
3、立皮数杆
皮数杆(图4-6)是指在一根硬木方杆上划有每皮砖和灰缝厚度，以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的特制方木杆。
图4-6 皮数杆示意图
1—皮数杆；2—准线；3—竹片；4—圆铁钉
4、盘角、挂线
5、砌砖
（1）“三一”砌砖法：
一铲灰、一块砖、一挤揉"
（2）挤浆法
所谓挤浆法，是指砌砖时用灰勺、大铲或小灰桶将砂浆倒在墙面上，随即用大铲或推尺铺灰器将砂浆铺平，然后用单手或双手拿砖并将砖挤入砂浆层一定深度和所要求的位置的砌筑方法。
当采用挤浆法砌筑时，铺浆长度不得超过750mm；施工期间气温超过30℃时，铺浆长度不得超过500mm。
　 （3）刮浆法
　 刮浆法主要用于多孔砖和空心砖。对于多孔砖和空心砖来说，由于砖的规格或厚度较大，竖缝较高，用“三一”法或挤浆法砌筑时，竖缝砂浆很难挤满，因此先在竖缝的墙面上刮一层砂浆后再砌筑，这种方法就称作刮浆法。
（4）满刀灰法
　满刀灰法又称打刀灰，主要用于砌筑空斗墙。砌筑空斗墙时，不能采用“三一”法或挤浆法，而应使用瓦刀舀适量的稠度和粘结力较大的砂浆，并将其抹在左手拿着的普通砖需要粘结的位置上，随后将砖粘结在墙顶上。这种方法就称为满刀灰法。
填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再采用侧砖或立砖斜砌挤紧，其倾斜度宜为60°左右。
6、勾缝
勾缝是砌清水墙的最后一道工序，具有保护墙面并增加墙面美观的作用。
4.2.3 砖混结构构造柱的设置
1-构造柱；2-砖砌体图
图4-7 构造柱与砖组合墙平面图
砖墙与构造柱的连接处应砌成马牙槎，每一个马牙槎的高度不宜超过300mm，并应沿墙高每隔500mm设置2φ6拉结钢筋，拉结钢筋每边伸入墙内不宜小于600，每个楼层面开始，马牙槎应先退槎后进槎(图4-8)。构造柱施工程序为：绑扎钢筋→砌砖墙→支模板→浇混凝土→拆模。
构造柱浇灌混凝土前，必须将马牙槎部位和模板浇水湿润，将模板内的落地灰、砖渣等杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。
(a) （b）
图4-8 拉结钢筋布置及马牙槎
(a)平面图； (b)立面图
4.2.4砖砌体质量要求
1、质量要求
横平竖直、砂浆饱满、组砌得当、接槎可靠。
（1）横平竖直
（2）砂浆饱满
水平灰缝厚度宜为10mm，不应小于8mm，也不应大于12mm。砂浆的饱满程度以砂浆饱满度表示，用百格网检查，要求水平灰缝的砂浆饱满度不得小于80％；竖向灰缝不得小于60% 。
（3）组砌得当
错缝搭接的长度一般不应小于60mm，同时还要考虑到砌筑方便和少砍砖。
（4）接槎可靠
图4-9 斜槎 图4-10 直槎
2、砖砌体尺寸和位置的允许偏差（表4-2）
3、技术要求
120mm厚墙、料石清水墙和独立柱；过梁上与过梁成60度角的三角形范围及过梁净跨度1/2的高度范围内；宽度小于lm的窗间墙；砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内；梁或梁垫下及其左右500mm范围内；设计不允许设置脚手眼的部位。
为减少灰缝变形而导致砌体沉降，一般每日砌筑高度不宜超过1.8m，雨天施工，不宜超过1.2m。
4.2.5 影响砖砌体工程质量的因素与防治措施
1、砂浆强度不稳定
主要原因：材料计量不准确；砂浆中塑化材料或微沫剂掺量过多；砂浆搅拌不均；砂浆使用时间超过规定；水泥分布不均匀等。
2、砖墙墙面游丁走缝
砖的规格不统一，每块砖长、宽尺寸误差大；操作中未掌握控制砖缝的标准，开始砌墙摆砖时，没有考虑窗口位置对砖竖缝的影响，当砌至窗台处分窗口尺寸时，窗的边线不在竖缝位置上。
3、清水墙面水平缝不直，墙面凹凸不平
砖的两个条面大小不等，使灰缝的宽度不一致，个别砖大条面偏大较多，不易将灰缝砂浆压薄，从而出现冒线砌筑；所砌墙体长度超过20m，挂线不紧，挂线产生下垂，灰缝就出现下垂现象；由于第一步架墙体出现垂直偏差，接砌第二步架时进行了调整，两步架交接处出现凹凸不平。
4、“螺丝”墙
现象：砌完一个层高的墙体时，同一砖层的标高差一皮砖的厚度而不能咬圈。
子单元3 中、小型砌体施工
4.3.1中型砌块施工
1、现场平面布置
小型砌块的堆放高度不宜超过1.6m，粉煤灰砌块不宜超过3m。
2、机具准备
(a) (b)
图4-11 砌块夹具
(a) 单块夹具 (b) 多块夹具
3、编制砌块排列图(图4-12)
(1）上下皮砌块错缝搭接长度一般为砌块长度的1/2（较短的砌块必须满足这个要求），或不得小于砌块皮高的1/3，以保证砌块牢固搭接；
（2）外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每两皮设置一道钢筋网片；
(3)砌块中水平灰缝厚度应为10～20mm，当水平灰缝有配筋或柔性拉结条时， 其灰缝厚度为20～25 mm；
(4)竖缝的宽度为15～20 mm，当竖缝宽度大于30 mm时，应用强度等级不低于C20的细石混凝土填实；
(5)当竖缝宽度大于或等于150 mm或楼层高不是砌块加灰缝的整数倍时，都要用黏土砖镶砌。
4、选择砌块安装方案
砌块施工工艺:
铺灰→吊砌块就位→校正→灌缝→镶砖。
4.3.2小型砌块施工
1、混凝土空心砌块
图4-14 混凝土空心砌块墙的砌筑形式
混凝土空心砌块的主规格为390mm×190 mm×190mm，墙厚等于砌块的宽度，其立面砌筑形式只有全顺一种， 即各皮砌块均为顺砌。
上道工序验收→墙体放线→配制砂浆→排砌块撂底→墙体盘角→立杆挂线→砌墙→勾缝→验收。
图4-16 空心砌块墙转角砌法
图4-17 T字接头处砌法（无芯柱）
图4-18 T字接头处砌法（有芯柱）
图4-19 空心砌块墙斜槎
图4-20 空心砌块墙直槎
小砌块应底面朝上反砌于墙上。普通混凝土小砌块一般不宜浇水，在炎热天可提前洒水湿润，但不宜过多，根据天气和温度具体掌握。小砌块表面有浮水时，不得施工。
水平灰缝的砂浆饱满度不得低于90%；竖向灰缝的砂浆饱满度不得低于80%；水平灰缝厚度和竖向灰缝宽度应控制在8～12mm。
芯柱的施工要求:
1)墙体的下列部位宜设置芯柱：在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素混凝土芯柱；5层及5层以上的房屋，应在上述部位设置钢筋混凝土芯柱，以增强其整体性和抗震性。
2)芯柱截面不宜小于120 mm×120 mm，宜用不低于C20的细石混凝土浇灌；芯柱应沿房屋的全高贯通，并与各层圈梁整体现浇。
图4–21 钢筋混凝土芯柱处拉筋
3)在钢筋混凝土芯柱处，沿墙高每隔600 mm应设 4钢筋网片拉结，每边伸入墙体不小于600 mm（图4–21），在抗震设防地区，钢筋网片每边伸入墙内不宜小于1m。
2、加气混凝土砌块砌体
加气混凝土砌块适用于各类建筑地面（±0.000）以上的内外填充墙和地面以下的内填充墙（有特殊要求的墙体除外）。
不同干密度和强度等级的加气混凝土不应混砌，加气混凝土砌块也不得与其他砖、砌块混砌，但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。
蒸压加气混凝土砌块不应直接砌筑在楼面、地面上。对于厕浴间、露台、外阳台以及设置在外墙面的空调机承托板与砌体接触部位等经常受干湿交替作用的墙体根部，宜浇筑宽度同墙厚、高度不小于0.2m的C20素混凝土墙垫；对于其它墙体，宜用蒸压灰砂砖在其根部砌筑高度不小于0.2m的墙垫。
加气混凝土砌块墙每天砌筑高度不宜超过1.8m。
3、粉煤灰砌块砌体
粉煤灰砌块自生产之日算起，应放置一个月后，方可用于砌筑。严禁使用干的粉煤灰砌块上墙，一般应提前2d浇水，砌块含水率宜为8%～12%，不得随砌随浇。
4、轻骨料混凝土空心砌块砌体
轻骨料混凝土空心砌块的主规格多为390mm×190mm×190mm，常用全顺砌筑形式，墙厚等于砌块宽度。上下皮竖向灰缝相互错开1/2砌块长，并不应小于120mm,如不能保证时，应在水平灰缝中设置2根直径6mm的拉结钢筋或直径4mm的钢筋网片。
4.3.3施工安全
