(共15张PPT)

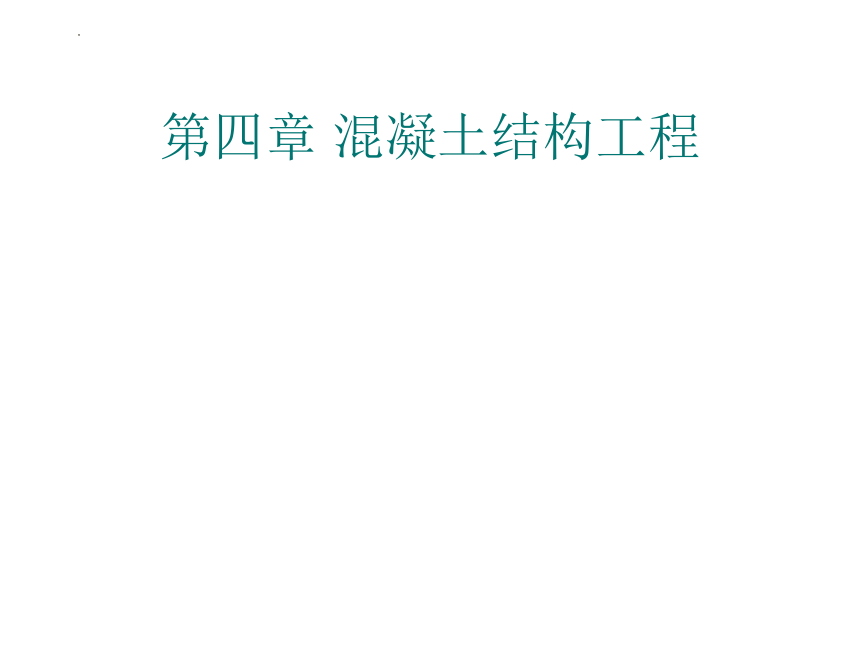

第四章 混凝土结构工程

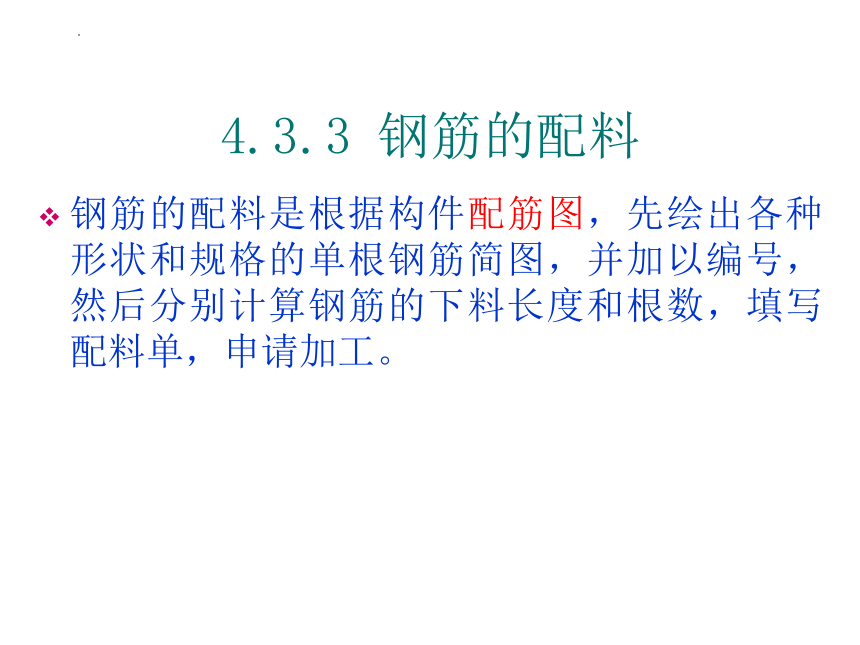

4.3.3 钢筋的配料
钢筋的配料是根据构件配筋图,先绘出各种形状和规格的单根钢筋简图,并加以编号,然后分别计算钢筋的下料长度和根数,填写配料单,申请加工。

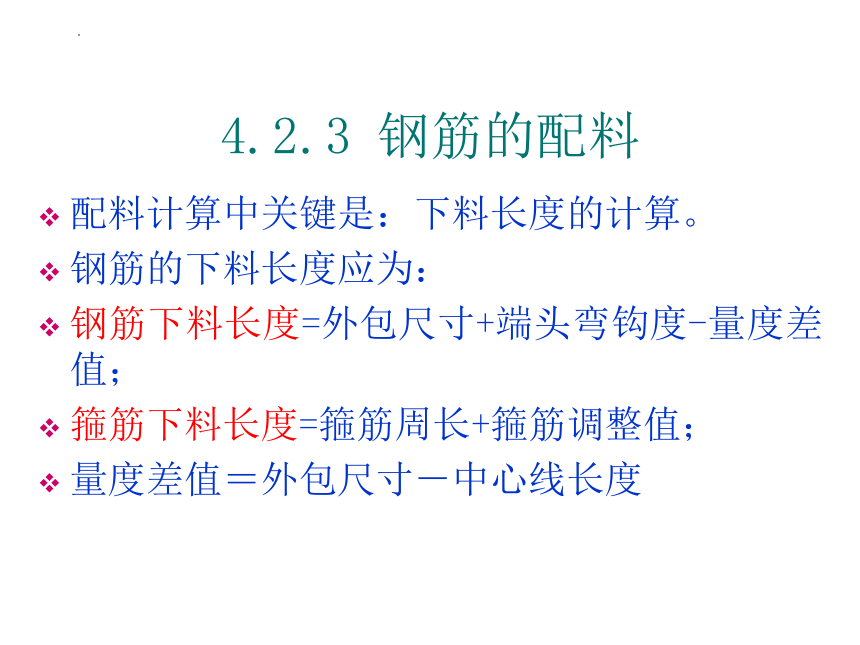

4.2.3 钢筋的配料
配料计算中关键是:下料长度的计算。
钢筋的下料长度应为:
钢筋下料长度=外包尺寸+端头弯钩度-量度差值;
箍筋下料长度=箍筋周长+箍筋调整值;
量度差值=外包尺寸-中心线长度

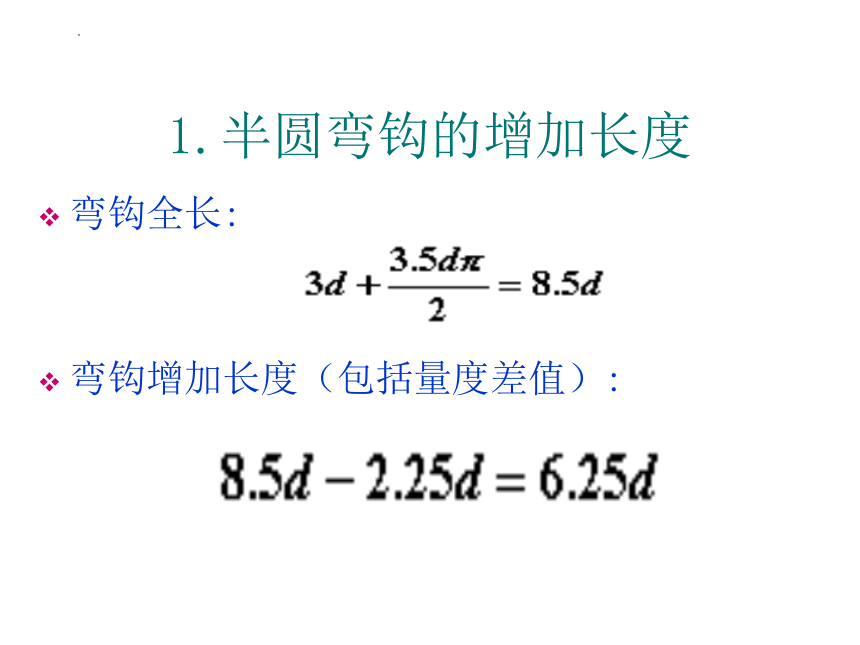

1.半圆弯钩的增加长度
弯钩全长:
弯钩增加长度(包括量度差值):

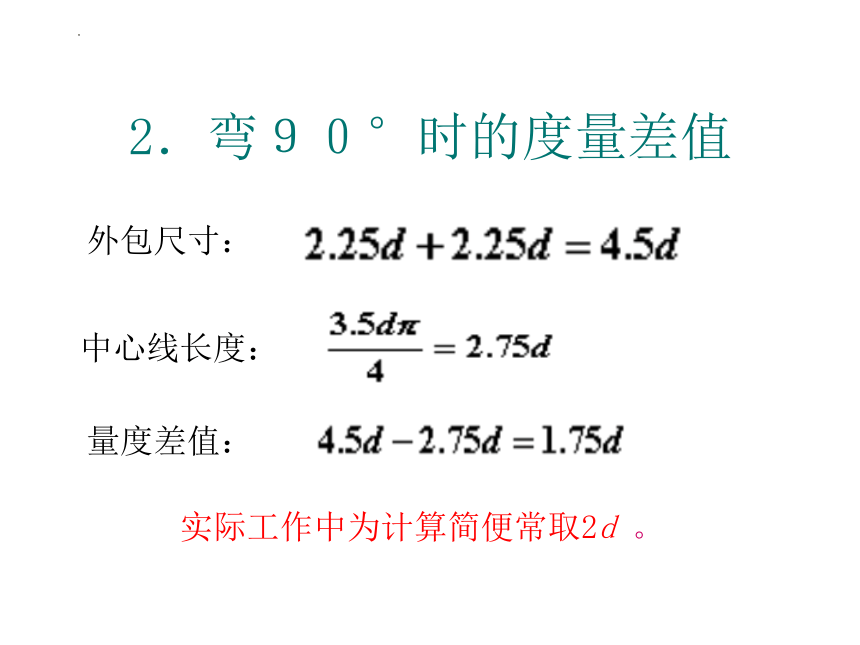

2.弯90°时的度量差值
实际工作中为计算简便常取2d 。
量度差值:
外包尺寸:
中心线长度:

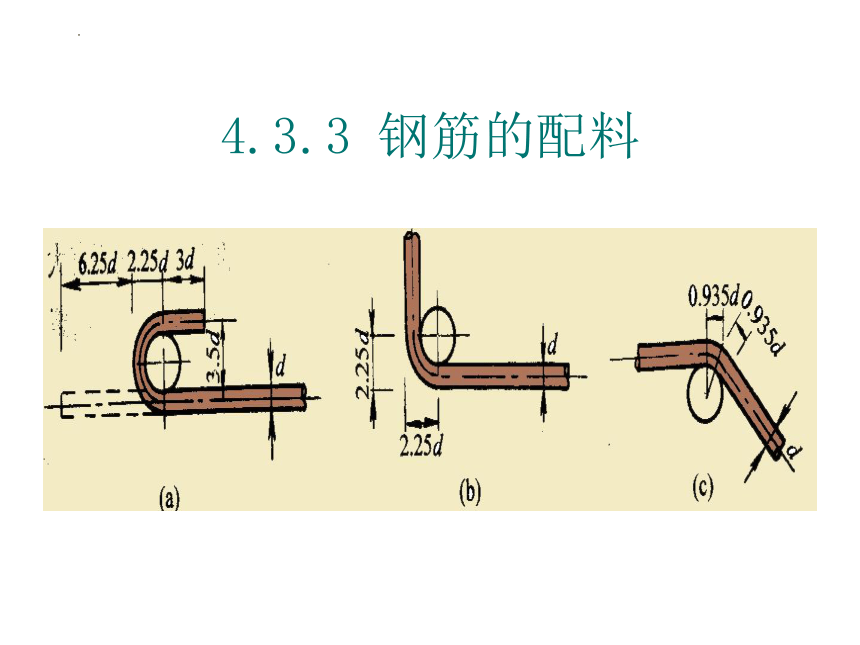

4.3.3 钢筋的配料
外包尺寸:
中心线长度:
量度差值:
3. 弯45°时的度量差值

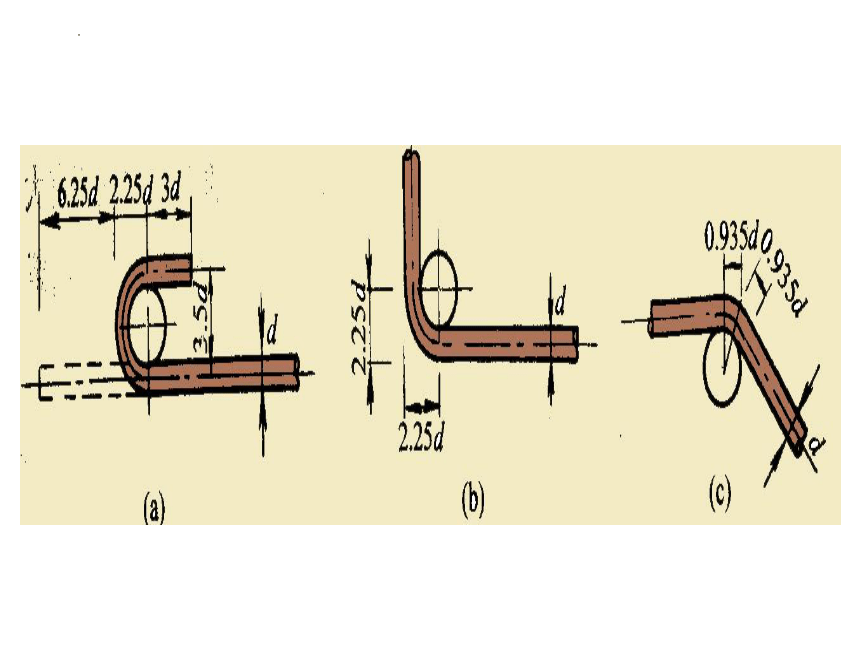

4.3.3 钢筋的配料
4.3.3 钢筋的配料
同理可得其它常用角度的量度差值
钢筋弯曲角度
量度差值
30o
0.5d
0.35d
135o
90o
60o
45o
2.5d
2d
0.85d
4.3.3 钢筋的配料
4.箍筋调整值:为弯钩增加长度与弯曲度量差值两项之和。
可根据箍筋外包尺寸或内包尺寸确定
4.3.3 钢筋的配料
箍筋直径(㎜)
4~5


10-12
量外包尺寸
40
50
60
70
量内包尺寸
80
100
120
150-170
箍筋调整值
箍筋量
度方法
4.3.4 钢筋的代换
钢筋代换的方法有以下三种:
(1) “等强代换” (按强度控制)
4.3.4 钢筋的代换
(2)“等面积代换” (按最小配筋率控制)
4.3.4 钢筋的代换
(3)当结构构件按裂缝宽度或挠度控制时,钢筋的代换需进行裂缝宽度或挠度验算。
