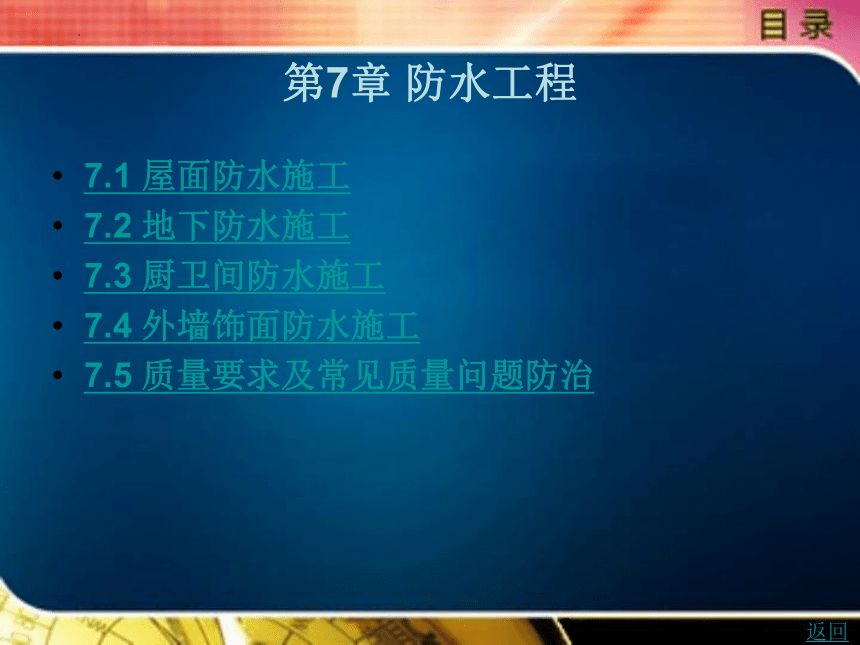

第7章 防水工程
7.1 屋面防水施工
7.2 地下防水施工
7.3 厨卫间防水施工
7.4 外墙饰面防水施工
7.5 质量要求及常见质量问题防治
返回
7.1 屋面防水施工

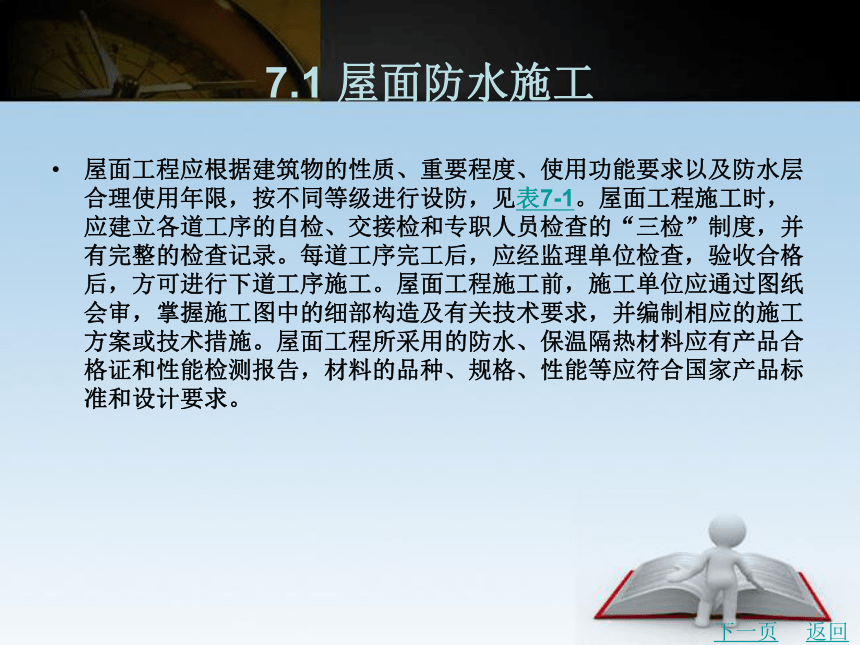

屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按不同等级进行设防，见表7-1。屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完工后，应经监理单位检查，验收合格后，方可进行下道工序施工。屋面工程施工前，施工单位应通过图纸会审，掌握施工图中的细部构造及有关技术要求，并编制相应的施工方案或技术措施。屋面工程所采用的防水、保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合国家产品标准和设计要求。
下一页
返回
7.1 屋面防水施工

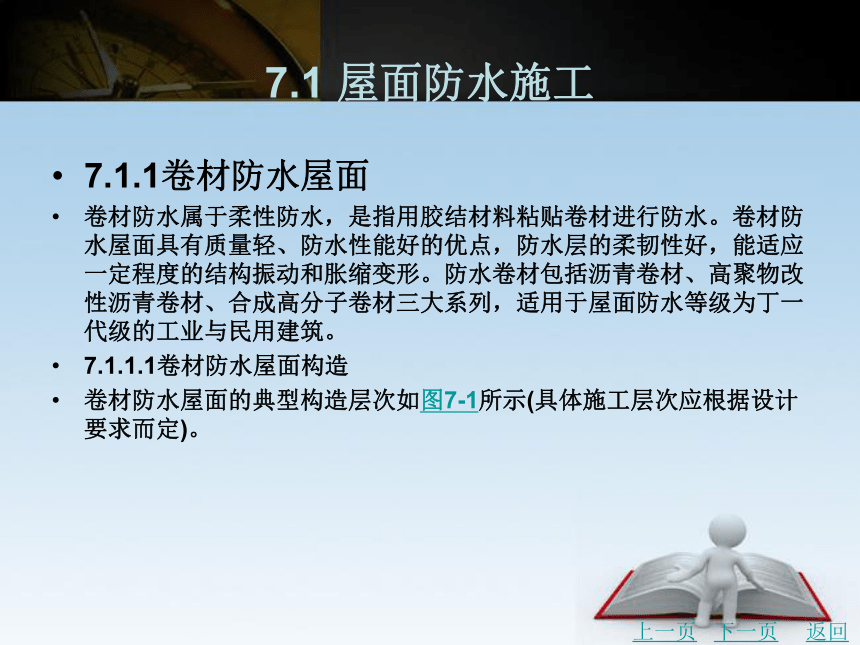

7.1.1卷材防水屋面
卷材防水属于柔性防水，是指用胶结材料粘贴卷材进行防水。卷材防水屋面具有质量轻、防水性能好的优点，防水层的柔韧性好，能适应一定程度的结构振动和胀缩变形。防水卷材包括沥青卷材、高聚物改性沥青卷材、合成高分子卷材三大系列，适用于屋面防水等级为丁一代级的工业与民用建筑。
7.1.1.1卷材防水屋面构造
卷材防水屋面的典型构造层次如图7-1所示(具体施工层次应根据设计要求而定)。
上一页
下一页
返回
7.1 屋面防水施工

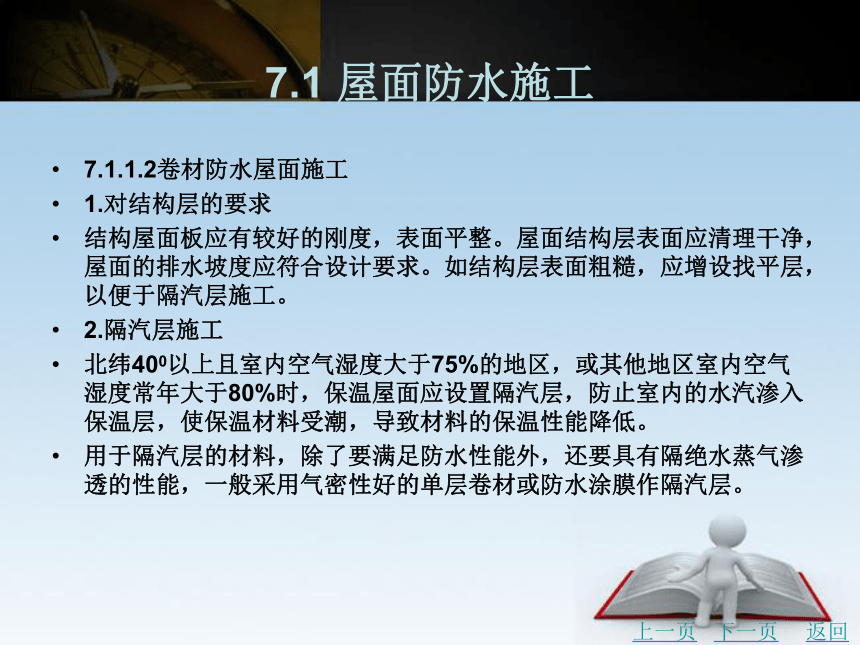

7.1.1.2卷材防水屋面施工
1.对结构层的要求
结构屋面板应有较好的刚度，表面平整。屋面结构层表面应清理干净，屋面的排水坡度应符合设计要求。如结构层表面粗糙，应增设找平层，以便于隔汽层施工。
2.隔汽层施工
北纬400以上且室内空气湿度大于75%的地区，或其他地区室内空气湿度常年大于80%时，保温屋面应设置隔汽层，防止室内的水汽渗入保温层，使保温材料受潮，导致材料的保温性能降低。
用于隔汽层的材料，除了要满足防水性能外，还要具有隔绝水蒸气渗透的性能，一般采用气密性好的单层卷材或防水涂膜作隔汽层。
上一页
下一页
返回
7.1 屋面防水施工

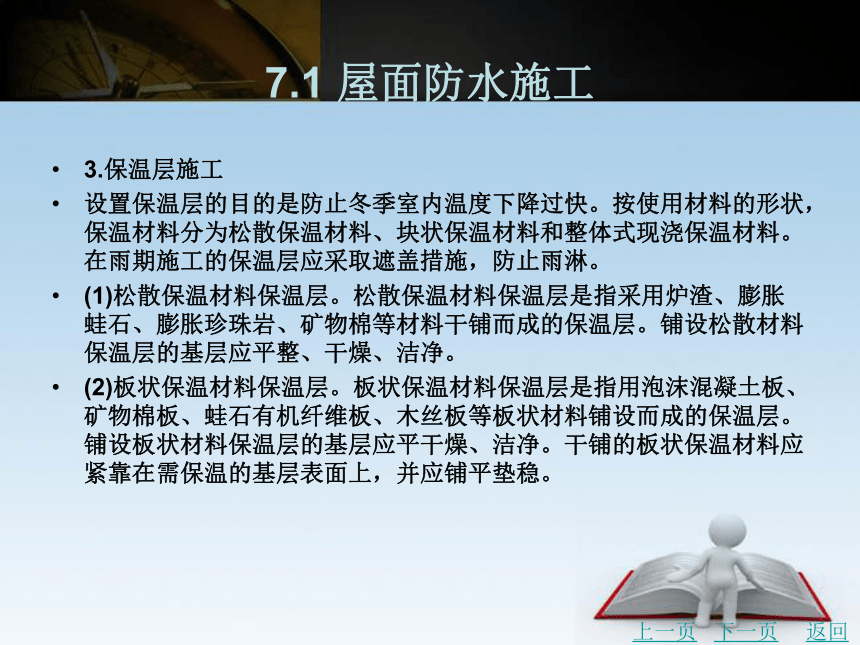

3.保温层施工
设置保温层的目的是防止冬季室内温度下降过快。按使用材料的形状，保温材料分为松散保温材料、块状保温材料和整体式现浇保温材料。在雨期施工的保温层应采取遮盖措施，防止雨淋。
(1)松散保温材料保温层。松散保温材料保温层是指采用炉渣、膨胀蛙石、膨胀珍珠岩、矿物棉等材料干铺而成的保温层。铺设松散材料保温层的基层应平整、干燥、洁净。
(2)板状保温材料保温层。板状保温材料保温层是指用泡沫混凝土板、矿物棉板、蛙石有机纤维板、木丝板等板状材料铺设而成的保温层。铺设板状材料保温层的基层应平干燥、洁净。干铺的板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳。
上一页
下一页
返回
7.1 屋面防水施工

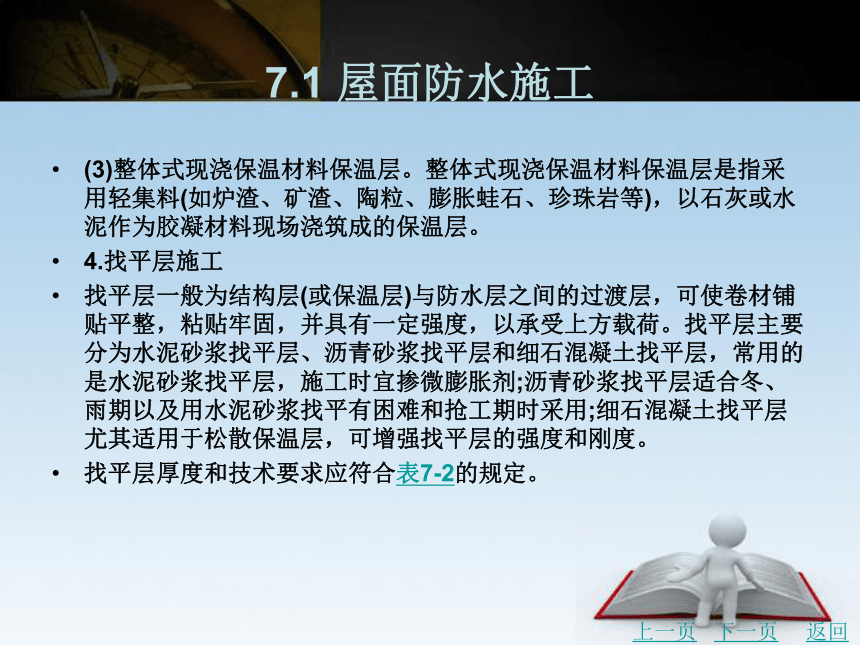

(3)整体式现浇保温材料保温层。整体式现浇保温材料保温层是指采用轻集料(如炉渣、矿渣、陶粒、膨胀蛙石、珍珠岩等)，以石灰或水泥作为胶凝材料现场浇筑成的保温层。
4.找平层施工
找平层一般为结构层(或保温层)与防水层之间的过渡层，可使卷材铺贴平整，粘贴牢固，并具有一定强度，以承受上方载荷。找平层主要分为水泥砂浆找平层、沥青砂浆找平层和细石混凝土找平层，常用的是水泥砂浆找平层，施工时宜掺微膨胀剂;沥青砂浆找平层适合冬、雨期以及用水泥砂浆找平有困难和抢工期时采用;细石混凝土找平层尤其适用于松散保温层，可增强找平层的强度和刚度。
找平层厚度和技术要求应符合表7-2的规定。
上一页
下一页
返回
7.1 屋面防水施工

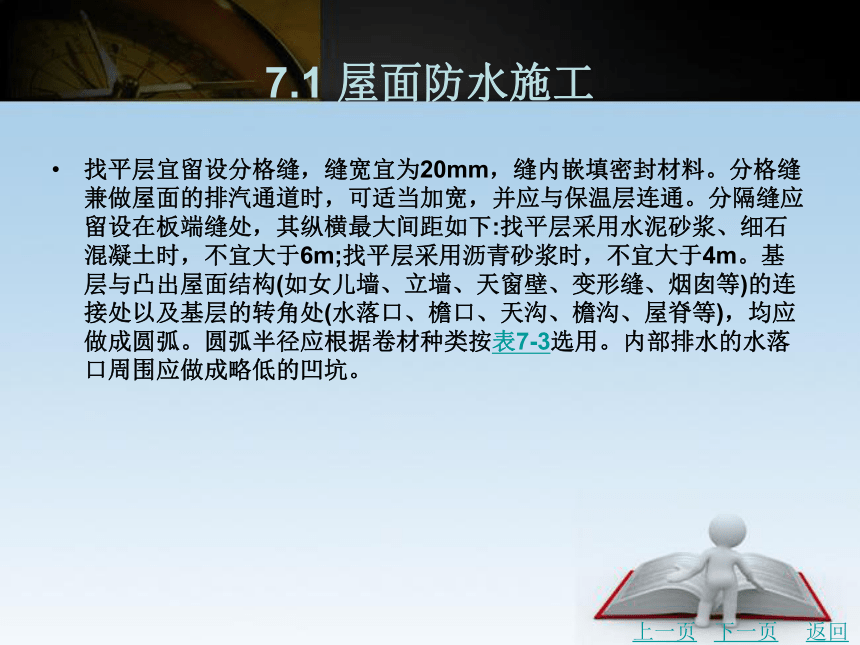

找平层宜留设分格缝，缝宽宜为20mm，缝内嵌填密封材料。分格缝兼做屋面的排汽通道时，可适当加宽，并应与保温层连通。分隔缝应留设在板端缝处，其纵横最大间距如下:找平层采用水泥砂浆、细石混凝土时，不宜大于6m;找平层采用沥青砂浆时，不宜大于4m。基层与凸出屋面结构(如女儿墙、立墙、天窗壁、变形缝、烟囱等)的连接处以及基层的转角处(水落口、檐口、天沟、檐沟、屋脊等)，均应做成圆弧。圆弧半径应根据卷材种类按表7-3选用。内部排水的水落口周围应做成略低的凹坑。
上一页
下一页
返回
7.1 屋面防水施工

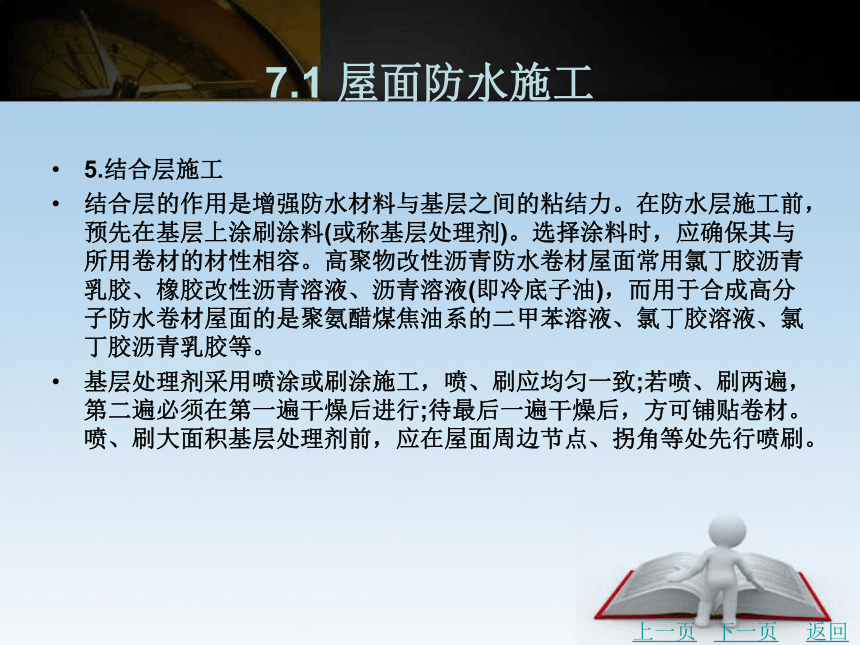

5.结合层施工
结合层的作用是增强防水材料与基层之间的粘结力。在防水层施工前，预先在基层上涂刷涂料(或称基层处理剂)。选择涂料时，应确保其与所用卷材的材性相容。高聚物改性沥青防水卷材屋面常用氯丁胶沥青乳胶、橡胶改性沥青溶液、沥青溶液(即冷底子油)，而用于合成高分子防水卷材屋面的是聚氨醋煤焦油系的二甲苯溶液、氯丁胶溶液、氯丁胶沥青乳胶等。
基层处理剂采用喷涂或刷涂施工，喷、刷应均匀一致;若喷、刷两遍，第二遍必须在第一遍干燥后进行;待最后一遍干燥后，方可铺贴卷材。喷、刷大面积基层处理剂前，应在屋面周边节点、拐角等处先行喷刷。
上一页
下一页
返回
7.1 屋面防水施工

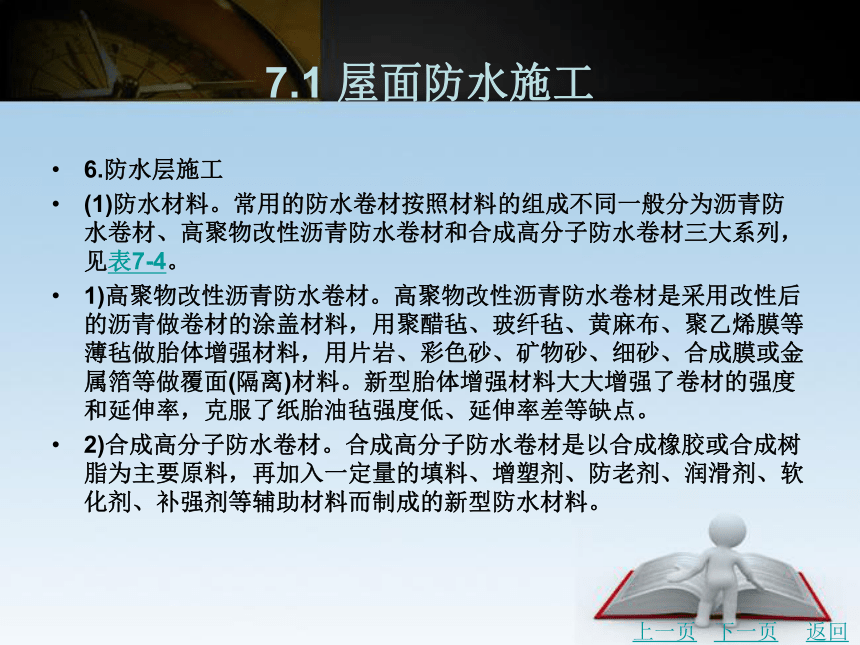

6.防水层施工
(1)防水材料。常用的防水卷材按照材料的组成不同一般分为沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材三大系列，见表7-4。
1)高聚物改性沥青防水卷材。高聚物改性沥青防水卷材是采用改性后的沥青做卷材的涂盖材料，用聚醋毡、玻纤毡、黄麻布、聚乙烯膜等薄毡做胎体增强材料，用片岩、彩色砂、矿物砂、细砂、合成膜或金属箔等做覆面(隔离)材料。新型胎体增强材料大大增强了卷材的强度和延伸率，克服了纸胎油毡强度低、延伸率差等缺点。
2)合成高分子防水卷材。合成高分子防水卷材是以合成橡胶或合成树脂为主要原料，再加入一定量的填料、增塑剂、防老剂、润滑剂、软化剂、补强剂等辅助材料而制成的新型防水材料。
上一页
下一页
返回
7.1 屋面防水施工

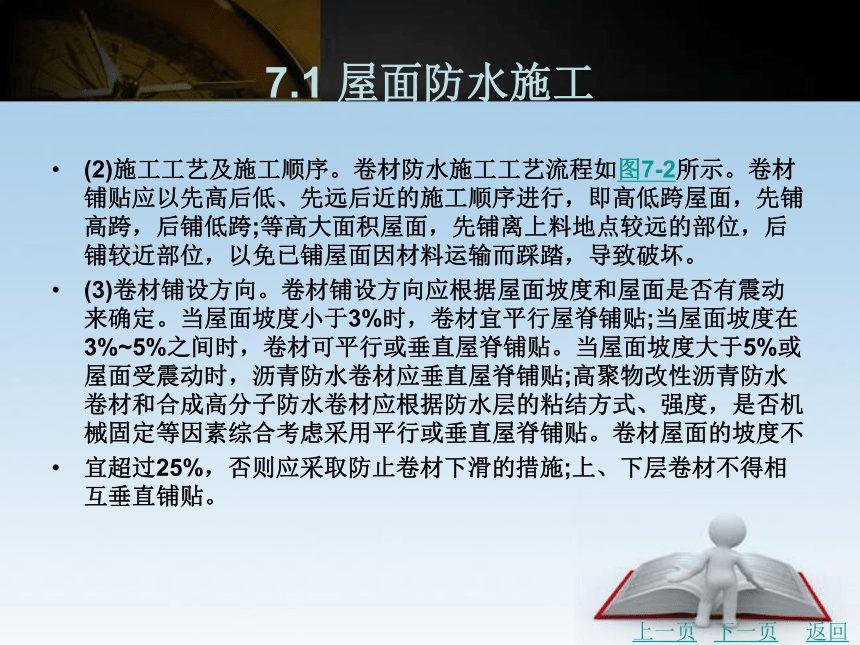

(2)施工工艺及施工顺序。卷材防水施工工艺流程如图7-2所示。卷材铺贴应以先高后低、先远后近的施工顺序进行，即高低跨屋面，先铺高跨，后铺低跨;等高大面积屋面，先铺离上料地点较远的部位，后铺较近部位，以免已铺屋面因材料运输而踩踏，导致破坏。
(3)卷材铺设方向。卷材铺设方向应根据屋面坡度和屋面是否有震动来确定。当屋面坡度小于3%时，卷材宜平行屋脊铺贴;当屋面坡度在3%~5%之间时，卷材可平行或垂直屋脊铺贴。当屋面坡度大于5%或屋面受震动时，沥青防水卷材应垂直屋脊铺贴;高聚物改性沥青防水卷材和合成高分子防水卷材应根据防水层的粘结方式、强度，是否机械固定等因素综合考虑采用平行或垂直屋脊铺贴。卷材屋面的坡度不
宜超过25%，否则应采取防止卷材下滑的措施;上、下层卷材不得相互垂直铺贴。
上一页
下一页
返回
7.1 屋面防水施工

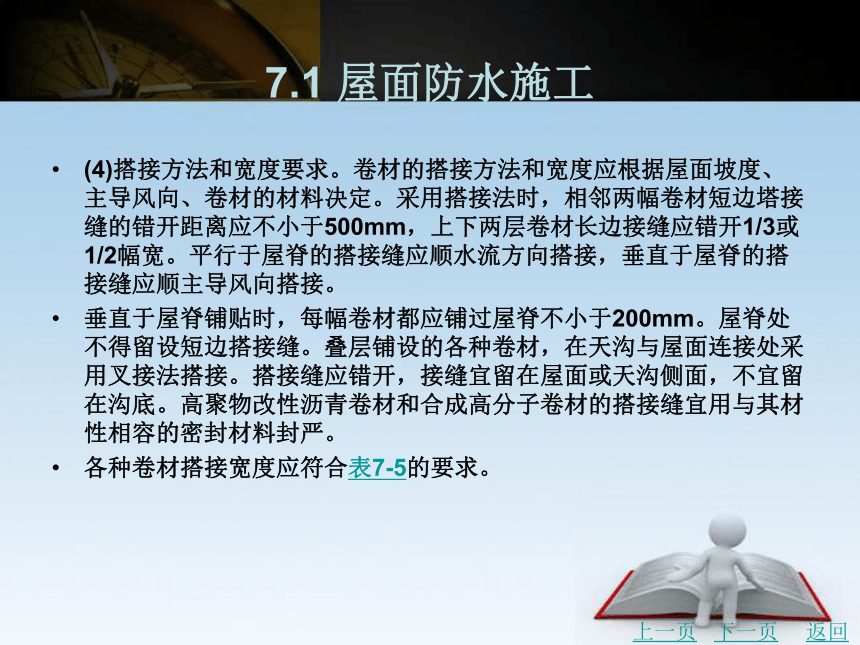

(4)搭接方法和宽度要求。卷材的搭接方法和宽度应根据屋面坡度、主导风向、卷材的材料决定。采用搭接法时，相邻两幅卷材短边塔接缝的错开距离应不小于500mm，上下两层卷材长边接缝应错开1/3或1/2幅宽。平行于屋脊的搭接缝应顺水流方向搭接，垂直于屋脊的搭接缝应顺主导风向搭接。
垂直于屋脊铺贴时，每幅卷材都应铺过屋脊不小于200mm。屋脊处不得留设短边搭接缝。叠层铺设的各种卷材，在天沟与屋面连接处采用叉接法搭接。搭接缝应错开，接缝宜留在屋面或天沟侧面，不宜留在沟底。高聚物改性沥青卷材和合成高分子卷材的搭接缝宜用与其材性相容的密封材料封严。
各种卷材搭接宽度应符合表7-5的要求。
上一页
下一页
返回
7.1 屋面防水施工

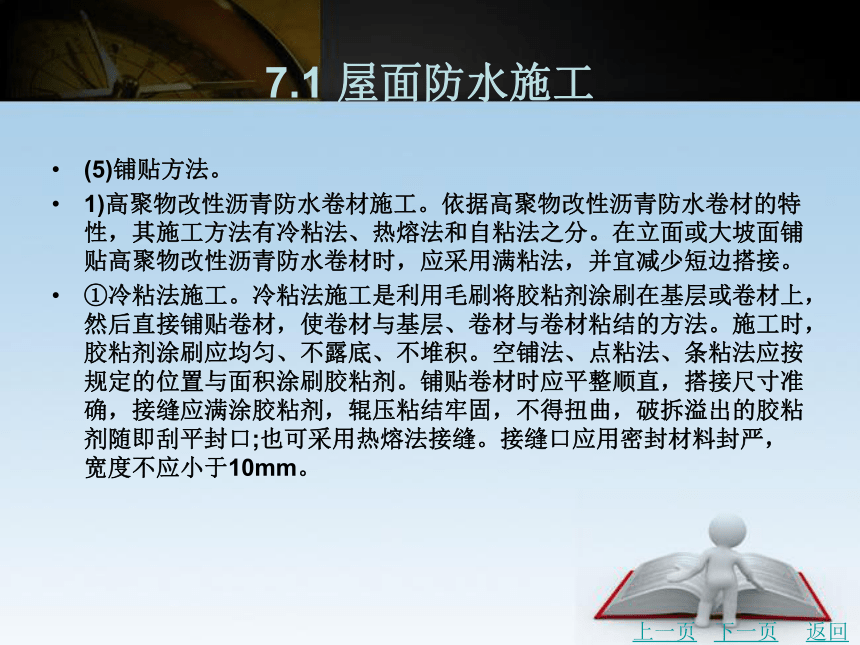

(5)铺贴方法。
1)高聚物改性沥青防水卷材施工。依据高聚物改性沥青防水卷材的特性，其施工方法有冷粘法、热熔法和自粘法之分。在立面或大坡面铺贴高聚物改性沥青防水卷材时，应采用满粘法，并宜减少短边搭接。
①冷粘法施工。冷粘法施工是利用毛刷将胶粘剂涂刷在基层或卷材上，然后直接铺贴卷材，使卷材与基层、卷材与卷材粘结的方法。施工时，胶粘剂涂刷应均匀、不露底、不堆积。空铺法、点粘法、条粘法应按规定的位置与面积涂刷胶粘剂。铺贴卷材时应平整顺直，搭接尺寸准确，接缝应满涂胶粘剂，辊压粘结牢固，不得扭曲，破拆溢出的胶粘剂随即刮平封口;也可采用热熔法接缝。接缝口应用密封材料封严，宽度不应小于10mm。
上一页
下一页
返回
7.1 屋面防水施工
②热熔法施工。热熔法施工是指利用火焰加热器熔化热熔型防水卷材底层的热熔胶进行粘贴的方法。施工时，在卷材表面热熔后(以卷材表面熔融至光亮黑色为度)，应立即滚铺卷材，使之平展，并辊压粘结牢固。搭接缝处必须以溢出热熔的改性沥青胶为度，并应随即刮封接口。加热卷材时应均匀，不得过热或烧穿卷材。
③自粘法施工。自粘法施工是指采用带有自粘胶的防水卷材，不用热施工，也无须涂胶结材料进行粘结的方法。铺贴前，基层表面应均匀涂刷基层处理剂，待干燥后及时铺贴卷材。
2)合成高分子防水卷材施工。合成高分子防水卷材的施工方法一般有冷粘法、自粘法和热风焊接法三种。
上一页
下一页
返回
7.1 屋面防水施工
①冷粘法、自粘法施工。冷粘法、自粘法施工要求与高聚物改性沥青防水卷材基本相同，但冷粘法施工时搭接部位应采用与卷材配套的接缝专用胶粘剂，在搭接缝粘合面上涂刷均匀，并控制涂刷与粘合的间隔时间，排除空气，辊压粘结牢固。
②热风焊接法施工。热风焊接法施工是利用热空气焊枪进行防水卷材搭接粘合的方法。焊接前，卷材铺放应平整顺直，搭接尺寸正确;施工时焊接缝的接合面应清扫干净，无水滴、油污及附着物。施工时先焊长边搭接缝，后焊短边搭接缝，焊接处不得有漏焊、缺焊、
焊焦或焊接不牢的现象，也不得损害非焊接部位的卷材。
上一页
下一页
返回
7.1 屋面防水施工
3)沥青防水卷材施工。沥青卷材防水施工常见的施工工艺有热施工工艺、冷施工工艺和机械固定工艺;卷材铺贴的方法有满粘法、空铺法、条粘法和点粘法。施工时应根据不同的设计要求、材料和工程的具体情况，选用合适的施工方法。
(6)屋面特殊部位的铺贴要求。天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造必须符合设计要求。天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于900mm，并用密封材料嵌填封严，凹槽距屋面找平层不小于250mm,凹槽上部墙体应做防水处理。
上一页
下一页
返回
7.1 屋面防水施工
变形缝处的泛水高度不小于250mm，伸出屋面管道的周围与找平层或细石混凝土防水层之间应预留20mm×20mm的凹槽，并用密封材料嵌填严密，在管道根部直径500mm范围内，找平层应抹出高度不小于300mm的圆台，管道根部四周应增设附加层，宽度和高度均不小300mm。管道上的防水层收头应用金属箍紧固，并用密封材料封严。伸出屋面管道根部的防水构造如图7-3所示。
7.保护层施工
卷材铺设完毕经检查合格后，应立即进行保护层的施工，及时保护防水层免受损伤，从而延长卷材防水层的使用年限。
上一页
下一页
返回
7.1 屋面防水施工
常用的保护层做法有以下几种:
(1)块料面层保护层。块料面层分地面砖和混凝土预制板保护层，可采用水泥砂浆铺贴。铺砌必须平整，并满足排水要求。块料应先浸水湿润并阴干。摆铺后应立即挤压密实、平整，使之结合牢固。块料之间应做勾缝处理。
(2)水泥砂浆保护层。水泥砂浆保护层与防水层之间应设置隔离层。
(3)细石混凝土保护层。施工前应在防水层上铺设隔离层，并按设计要求支设好分格缝木模。设计无要求时，每格面积不大于36m2，分格缝宽度为20mm。一个分格内的混凝土应连续浇筑，不留施工缝。振捣宜采用铁辊滚压或人工拍实，以免防水层被破坏。
上一页
下一页
返回
7.1 屋面防水施工
7.1.2涂膜防水屋面
涂膜防水屋面是在屋面基层上涂刷防水涂料，经固化后形成一层有一定厚度和弹性的整体涂膜，从而达到防水目的的一种防水屋面形式。这种屋面具有施工操作简便、无污染、冷操作、无接缝、能适应复杂基层、防水性能好、温度适应性强、容易修补等特点，适用于防水等级为Ⅲ级、代级的屋面防水，也可作为Ⅰ级、Ⅱ级屋面多道防水设防的一道防水层。
1.涂膜防水屋面构造
涂膜防水屋面构造如图7-4所示。
2.涂膜防水材料
防水涂料的主要品种见表7-5。
上一页
下一页
返回
7.1 屋面防水施工
3.涂膜防水工艺流程
涂料的涂布应按先高后低、先远后近、先立面后平面的施工顺序，工艺流程如图7-5所示。同一屋面上，先涂布排水比较集中的水落口、天沟、檐口等节点部位，然后进行大面积的涂布。
7.1.3刚性防水屋面
刚性防水屋面是指利用刚性防水材料做防水层的屋面。与卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得、价格低廉、耐久性好、维修方便，但刚性防水层材料的表观密度大，抗拉强度低，易受混凝土或砂浆的干湿变形、温度变形和结构变形影响而产生裂缝。刚性防水主要适用于防水等级为111级的屋面防水，也可用作Ⅰ、Ⅱ级屋面多道防水设防中的一道防水层或兼做屋面保护层。
上一页
下一页
返回
7.1 屋面防水施工
1.刚性防水屋面构造
由细石混凝土或掺入减水剂、防水剂等非膨胀性外加剂的细石混凝土浇筑成的防水混凝土统称为普通细石混凝土防水层，用于屋面时，称为普通细石混凝土防水屋面。
常用的防水剂主要有三氯化铁、三乙醇胺、有机硅等。其抗渗原理是防水剂掺入混凝土后，即形成不溶性胶体化合物或配位化合物，用来堵塞毛细孔隙和减少毛细管通路，增加混凝土的密实性，从而提高抗渗性。
刚性防水屋面(普通细石混凝土)的典型构造形式如图7-6所示。
上一页
下一页
返回
7.1 屋面防水施工
2.刚性防水屋面施工
(1)隔离层施工。在结构层与防水层之间宜增加一层低强度等级砂浆、卷材、塑料薄膜等材料，起隔离作用，以减小结构层和防水层变形的
相互约束，从而减少因防水混凝土产生拉应力而导致的混凝土防水层开裂。
(2)防水层施工。
1)防水材料。防水层的细石混凝土用普通硅酸盐水泥或硅酸盐水泥，用矿渣硅酸盐水泥时应采取减少泌水措施，不得使用火山灰质水泥。水泥强度等级不宜低于32.5。
2)施工工艺与施工顺序。普通细石混凝土刚性防水屋面施工工艺如图7-7所示。
上一页
下一页
返回
7.1 屋面防水施工
3)分格缝的设置与处理。为防止大面积的刚性防水层因温差、混凝土收缩等影响而产生裂缝，应按设计要求设置分格缝，一般应设在结构应力变化较突出的部位，如结构层屋面板的支承端、屋面转拆处、防水层与突出屋面结构的交接处等，并应与板缝对齐。分格缝的纵横间距一般不大于4m。
4)细石混凝土施工。细石混凝土防水层厚度应不小于40mm，并应配置双向钢筋网片(钢筋直径、间距应满足设计要求，设计无明确要求时，可采用φb4~6@100~200)。钢筋在分格缝处应断开，钢筋网片应放置在混凝土的中上部，其保护层厚度不小于10mm。混凝土应采用机械搅拌，投料顺序得当，搅拌均匀，搅拌时间不少于2min，加入外加剂时，应准确计量。
上一页
下一页
返回
7.1 屋面防水施工
7.1.4其他屋面
1.排汽屋面
为防止因室内(基层)水蒸气引起卷材起鼓破坏，通过构造措施(设置排汽道、排汽孔)使室内水汽与大气相通，这种屋面称为排汽屋面。排汽屋面适用于气候潮湿、雨量充沛、夏季阵雨多、保温层或找平层含水率较大且干燥有困难的地区。
排汽屋面是整体连续的，在屋面与垂直面连接的地方，隔汽层应延伸到保温层顶部，并高出150mm，以便与防水层相连。为防止房间内的水蒸气进入保温层，造成防水层起鼓破坏，保温层的含水率必须符合设计要求。在铺贴第一层卷材时，采用条粘、点粘、空铺等方法使卷材与基层之间留有纵横相互贯通的空隙做排汽道(图7-8)，排汽道的宽度为:30~40mm，深度一直到结构层。
上一页
下一页
返回
7.1 屋面防水施工
排汽出口细部构造的主要形式有两种，如图7-9、图7-10所示。
一般情况下，直立式排汽管能牢固地固定在基层上，如某些基层采用直立式排汽管缺乏足够的稳定性时，可采用稳定性能好的倒J字形排汽管(图7-11)。
2.隔热屋面
为降低夏季屋顶热量对室内的影响，在屋面上采取了隔热措施的屋面称为隔热屋面。在炎热地区，屋面一般都需设置隔热层。隔热屋面主要有架空隔热屋面、蓄水隔热屋面、种植隔热屋面和涂料反射隔热屋面等形式。
3.倒置式屋面
倒置式屋面与传统的防水层在上、保温层在下的构造相反，将渗水性能好、吸水率低、导热系数小的保温材料放在了防水层之上，故称倒置式屋面。
上一页
下一页
返回
7.1 屋面防水施工
4.金属屋面
金属屋面的成本普遍较高，目前并没有得到广泛应用。我国目前应用的金属屋面一般有压型钢板和不锈钢薄板等。国外还有用铜、铝、铅锡合金等金属材料做屋面防水材料的情况。金属屋面适用于防水等级为Ⅱ、Ⅲ级的屋面防水。
压型钢板(彩钢)是我国目前金属屋面中常用的种类，主要有波形、平板形镀锌薄钢板，带肋镀铝钢板，金属压型夹心板等种类。其外形有长条形、波形和锯齿形等。铺设压型钢板屋面时，相邻两块板应顺年最高频率风向搭接，以免刮风时冷空气贯入室内;上下两排板的搭接长度应根据板型和屋面坡长确定。搭接缝应用密封材料嵌填封严，防止渗漏。不锈钢板一般滚压成长条形平面板材，两边用锯齿形凸肋连接。由于压型钢板价格高昂，仅在少量高档建筑物上使用。
上一页
返回
7.2 地下防水施工
地下防水工程是防止地下水对地下构筑物或建筑物基础长期侵蚀，保证地下构筑物或地下室使用功能正常发挥的一项重要工程。由于地下工程常年受到地表水、潜水、上层滞水、毛细管水等的作用，所以，地下工程防水处理比屋面防水工程要求更高，技术难度更大。
根据地下工程的不同要求，按不同渗水量的指标将地下工程防水划分为四个等级。各级标准应符合表7-7的规定。
地下工程的防水等级，应根据工程的重要性和设防要求选定。不同防水等级地下防水工程的适用范围见表7-8。
不同等级的地下工程设防要求，应根据使用功能、结构形式、环境条件、施工方法及材料性能等因素合理确定。
下一页
返回
7.2 地下防水施工
7.2.1防水方案
地下工程修建在含水地层中，不但受到地下水的有害作用，而且还受到地面水的影响。如果没有可靠的防水措施、地下水就会侵入，影响结构物的使用寿命。因此，在修建地下工程时，应根据工程水文情况、地质条件、施工方法、结构构造形式、防水标准、使用要求和技术经济指标综合考虑，并遵循“防、排、截、堵，刚柔结合、因地制宜、综合治理”和“多道设防、复合用材”的基本原则确定防水方案。
常用的防水方案如下:
(1)防水混凝土自防水结构。即依靠防水混凝土自身的抗渗性和密实性来进行防水。结构本身既是承重围护结构，又是防水层。该方案具有施工简便、工期较短、改善劳动条件、节省工程造价等优点，是解决地下防水的有效途径，因而被广泛采用。
上一页
下一页
返回
7.2 地下防水施工
(2)附加防水层。即在结构物的外侧增加防水层，以达到防水的目的，常用的防水层有水泥砂浆、卷材、沥青胶结料和金属防水层，可根据不同的工程对象、防水要求及施工条件选用。
(3)防排结合。即除按要求做防水外，还利用盲沟、渗排水层等措施来排除附近的水源以达到防水目的。其适用于形状复杂、受高温影响、地下水为上层滞水且防水要求较高的地下建筑。
7.2.2防水混凝土自防水结构施工
防水混凝土自防水结构以调整混凝土配合比或掺外加剂等方法，来提高混凝土本身的密实性和抗渗性，使其兼具承重、围护和抗渗的能力，还可满足一定的耐冻融及耐侵蚀的要求。
上一页
下一页
返回
7.2 地下防水施工
1.材料要求
防水混凝土应采用强度等级不低于3 2.5的普通硅酸盐水泥或硅酸盐水泥配制，水泥用量不得小于300kg/m3，掺有活性掺合料时，不得小于280kg/m3;砂宜用中砂，砂率宜为35%~40%，灰砂比宜为1:1.5~1:2.5，石子粒径宜为5~40mm，水灰比不得大于0.55，普通防水混凝土的坍落度不宜大于50mm;搅拌用水应采用不含有害物质的洁净水;需要掺人外加剂、掺合料的，其掺量应经试验确定。
2.防水混凝土施工
防水混凝土结构工程质量的优劣，除取决于合理的设计、材料的性质及配合成分外，还取决于施工质量的好坏。因此，对施工中的各主要环节，如混凝土搅拌、运输、浇筑、振捣、养护等，均应严格遵循施工及验收规范和操作规程的各项规定进行施工。
上一页
下一页
返回
7.2 地下防水施工
防水混凝土所用模板，除满足一般要求外，应特别注意模板拼缝严密，支撑牢固。在浇筑防水混凝土前，应将模板内部清理干净。一般不宜用螺栓或铁丝贯穿混凝土墙来固定模板，以防由引水作用引起墙面渗漏水。特殊情况(如墙面较高)下须用对拉螺栓贯穿混凝土墙来固定模板时，应采取可靠的止水措施，如图7-12所示。
3.细部构造防水施工
防水混凝土结构的变形缝、后浇带、预埋件、穿墙管道等部位，均为防水薄弱环节，应采取加强措施，精心施工。
(1)变形缝。用于伸缩的变形缝宜不设或少设，可根据不同的工程结构类别及工程地质情况采用诱导缝、加强带、后浇带等替代措施。
上一页
下一页
返回
7.2 地下防水施工
变形缝的止水材料通常有橡胶止水带、氯丁橡胶止水带和金属止水带等。选择止水带的基本要求是适应变形能力强、防水性能好、耐久性高、与混凝土粘结牢固。
止水带的构造形式有埋入式、可卸式、粘贴式等，目前，采用较多的是埋入式。根据防水设计的要求，有时在同一变形缝处，可采用数层、数种止水带的构造形式。埋入式(橡胶止水带)变形缝构造如图7-13所示，可卸式(橡胶止水带)变形缝构造如图7-14所示，粘贴式(氯丁橡胶止水带)变形缝构造如图7-15所示。
(2)后浇带。后浇带(也称后浇缝)是对不允许留设变形缝的混凝土结构工程(如大型设备基础等)采用的一种刚性接缝。混凝土后浇带留设的位置、形式及宽度应符合设计要求。
上一页
下一页
返回
7.2 地下防水施工
(3)预埋件、穿墙管道。在预埋件的端部应加焊止水钢板，在穿墙管道外加套管并加焊止水环进行防水处理。预埋件、穿墙管道均应预先固定，周围混凝土应仔细浇捣密实，保证质量。预埋件防水做法如图7-16所示，穿墙管道防水做法如图7-17所示。
7.2.3附加防水层施工
附加防水层有水泥砂浆防水层、卷材防水层、涂膜防水层、金属防水层等，适用于增强防水能力、受侵蚀性介质作用或受震动作用的地下工程。附加防水层宜设在迎水面，应在基础垫层、围护结构、初期支护验收合格后进行施工。
上一页
下一页
返回
7.2 地下防水施工
1.水泥砂浆防水层施工
水泥砂浆防水层是一种刚性防水层，主要依靠砂浆本身的憎水性能和砂浆的密实性来达到防水目的。这种防水层取材容易、施工简单、成本较低，但抵抗变形的能力差，适用于一般深度不大、对干燥程度要求不高的地下工程，不适用于因震动、沉陷或温度、湿度变化易产生裂缝的结构和有腐蚀性介质的高温工程中。水泥砂浆防水层有刚性多层抹面防水和掺外加剂防水层两种。
水泥砂浆防水层构造做法如图7-18所示。
2.卷材防水层施工
卷材防水层是一种柔性防水层，是用防水卷材和其他配套的胶结材料粘结而成的一种多层防水层。
上一页
下一页
返回
7.2 地下防水施工
(1)基层与材料要求。铺贴卷材的基层表面必须牢固、平整、清洁干净，用2m长直尺检查，基面与直尺间的最大空隙不应超过5mm，每米不得多于一处，且空隙处只允许有平缓变化。地下防水使用的卷材要求强度高、延伸率大，具有良好的韧性和不透水性，膨胀率小且具有抗菌性，可选用沥青防水卷材、高聚物防水卷材和合成高分子防水卷材。
(2)卷材铺贴方法。将卷材防水层铺贴在地下围护结构的外侧(迎水面)称为外防水。这种铺贴方法可以借助土压力将卷材防水层压紧，并与结构一起抵抗有压地下水的渗透和侵蚀作用，因而防水效果良好，采用比较广泛。外防水的卷材防水层铺贴方法，按其与地下围护结构施工的先后顺序分为外防外贴法(简称外贴法)与外防内贴法(简称内贴法)两种。
上一页
下一页
返回
7.2 地下防水施工
1)外贴法。在地下围护结构做好后，把卷材防水层直接铺贴在墙面上，然后砌筑保护墙的施工方法称为外贴法(图7-19)，具体施工程序如下。
2)内贴法。在混凝土底板垫层做好以后，先砌筑保护墙，并将卷材防水层铺贴在保护墙上，然后浇筑底板和围护结构的施工方法称为内贴法(图7-20)，具体施工程序如下:
①浇筑防水混凝土结构底板垫层。垫层厚度和混凝土强度等级应满足设计要求。
②在底板混凝土垫层上砌保护墙。保护墙均为永久性保护墙，应按设计要求一次砌筑完成。其余要求同“外贴法”。
③在垫层和永久性保护墙上做找平层，要求同“外贴法”。
上一页
下一页
返回
7.2 地下防水施工
④涂刷基层处理剂，要求同“外贴法”。
⑤铺贴卷材防水层。一次性将垫层及保护墙全部铺完，其余要求同“外贴法”。
⑥做防水层的保护层。
⑦防水混凝土结构底板和墙身施工，要求同“外贴法”。
(3)卷材铺贴要求。高聚物改性沥青防水卷材和合成高分子防水卷材的层数宜为一层，两幅卷材的粘贴搭接长度宜为100mm。沥青防水卷材层数应根据工程情况确定，两幅卷材的搭接长度，长边不应小于100mm,短边不应小于150mm，上、下两层和相邻两幅卷材接缝应错开1/3幅宽，上、下层卷材不得相互垂直铺贴。
上一页
下一页
返回
7.2 地下防水施工
高聚物改性沥青防水卷材和合成高分子防水卷材用胶粘剂涂刷均匀;沥青防水卷材的层间胶粘剂的涂刷厚度宜为1.5~2.5mm。在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm;卷材在转角处和特殊部位，应加贴1~2层相同的卷材或抗拉强度较高的卷材。粘贴卷材应展平、压实，卷材与基层和各层卷材间必须粘结紧密(图7-21)。搭接缝必须封严，沥青防水卷材应在最外层的表面上均匀涂刷一层热玛啼脂，厚度为1~1.5mm。
上一页
返回
7.3 厨卫间防水施工
7.3.1涂膜防水
厨卫间涂膜防水宜用合成高分子防水涂料和高聚物改性沥青防水涂料做防水层。
1.涂膜防水构造
厨卫间涂膜防水构造如图7-22所示。
2.涂膜防水施工
(1)结构层施工。厨卫间地面结构层宜采用整体现浇钢筋混凝土板，周边混凝土泛水高度一般高出楼地面150mm，厚度按设计要求确定。
(2)找平层施工。卫生间的防水基层必须用1，3的水泥砂浆找平，要求抹平、压光，表面坚实，无空鼓、起砂、掉灰现象。
下一页
返回
7.3 厨卫间防水施工
(3)防水层施工。施工前要把基层表面的灰浆、混凝土碎块等杂物清除干净;连接件和管壁上的油污与铁锈应擦拭干净，并进行防锈处理。基层必须基本干燥，一般在基层表面均匀泛白、无明显水印时，才能进行涂膜防水层施工。
(4)找坡层施工。找坡层坡度应满足设计要求，坡向准确，排水通畅。当找坡层厚度≤300mn:时，可采用水泥混合砂浆(水泥，石灰，砂=1：1.5：8)找坡;当找坡层厚度>300mm时，宜用1：6水泥炉渣找坡，炉渣粒径宜为5~20mm，且应严格过筛。
(5)块材面层施工。在水泥砂浆找平层上，按设计要求铺设瓷砖、马赛克或其他装饰块材面层。
上一页
下一页
返回
7.3 厨卫间防水施工
3.特殊部位构造及防水做法
(1)穿楼板管道防水构造。穿过楼面板、墙体的管道和套管的孔洞，应预留出10mn:左右的空隙，待管件安装定位后，在空隙内嵌填补偿收缩嵌缝砂浆，且必须插捣密实，防止出现空隙，收头应圆滑。如填塞的孔洞较大，应改用补偿收缩细石混凝土，楼面板孔洞应吊底模浇灌，防止漏浆，严禁用碎砖、水泥块填塞。所有管道、地漏或排水口等穿过楼面板、墙体的部位，必须位置正确，安装牢固，如图7-23所示。
(2)穿楼板管道防水做法。沿管根紧贴管壁缠一圈膨胀橡胶止水条，搭接头应粘结牢固，防止脱落。涂膜防水层与I形膨胀橡胶止水条(手工挤压成型)应相连接，不宜有断点。防水层在管根处应上拐(高度不应超过水泥砂浆保护层)并包严管道，且应铺贴胎体增强材料，立面涂膜收头处用密封材料封严，如图7-24所示。
上一页
下一页
返回
7.3 厨卫间防水施工
(3)厕浴间节点涂膜防水构造。涂膜防水层应刷至高出地面100mn:处的混凝土防水台处。如轻质隔墙板无防水功能，则浴缸一侧的涂膜防水层应比浴缸高100mn:以上，如图7-25所示。
(4)地漏口(水落口)防水做法。主管与地漏口的交接处应用密封材料封闭严密，然后用补偿收缩细石混凝土(或水泥砂浆)嵌填密实;水泥砂浆找平层做好后，在地漏口杯的外壁缠绕一圈膨胀橡胶止水条(用手工挤压成I形)，涂膜防水层应与I形膨胀橡胶止水条相连接;涂膜防水层的保护层在地漏周围应抹成5%的顺水坡度，如图7-26所示。
(5)蹲便器与下水管防水做法。蹲便器与下水管相连接的部位最易发生渗漏，应用与两者(陶瓷和金属)都有良好粘结性的密封材料封闭严密。下水管穿过钢筋混凝土现浇板的处理方法及膨胀橡胶止水条的粘贴方法与“穿楼板管道防水做法”相同。
上一页
返回
7.4 外墙饰面防水施工
外墙渗漏水不但会影响建筑物的使用寿命和安全，而且会直接影响室内装饰效果，造成涂料起皮、壁纸变色、室内物质发霉等。
外墙饰面防水根据建筑物的类别、使用功能、外墙的高度、外墙墙体材料以及外墙饰面材料划分为三级，见表7-9。
建筑物外墙防水工程的施工，一般分为外墙拼接缝密封防水施工和外墙面喷刷防水涂料防水施工两类。
7.4.1建筑物外墙拼接缝密封防水施工
建筑物外墙拼接缝密封防水是指对建筑外墙的各种拼接缝进行的密封防水处理，包括框架外墙板板缝，装配式墙板板缝，金属幕墙、PC幕墙、玻璃周边接缝，金属制隔扇、压顶木、混凝土隔墙接缝等。目前常用的施工方法为合成高分子密封材料密封防水施工。
下一页
返回
7.4 外墙饰面防水施工
1.施工所需材料
(1)合成高分子密封材料。在接缝处进行密封防水，应选用非下垂型的合成高分子密封材料。
(2)聚乙烯泡沫塑料背衬材料(棒材式管材)。背衬材料是指在接缝底部与密封材料中间设置的可变形的、与密封材料不粘结或粘结力弱的材料，又称衬垫材料。设置背衬材料的目的是控制密封材料的嵌填深度，防止密封材料与接缝底部粘结，避免出现三面受力状态。
(3)基层处理剂。基层处理剂用于板缝缝壁基层的初级密封防水处理，并增强所选用的合成高分子密封材料与缝壁基层之间的粘结力，更好地发挥密封材料在墙板板缝处的密封防水和抗渗能力。
上一页
下一页
返回
7.4 外墙饰面防水施工
(4)防污胶带。防污胶带用于防止缝槽两侧的墙面在密封施工时被密封材料的颜色弄脏，以保持墙面的整洁，使被密封的缝槽在整体上具有“横平竖直”的观赏效果。防污胶带可粘贴在缝槽内的密封材料表面，防止在对墙面进行装饰喷涂时，弄脏或损坏密封材料。常用的防污胶带有玻璃胶带、压敏胶带、牛皮纸等。
(5)隔离条。有的被密封的缝槽，其基底较浅(如金属缝槽)，为防止密封材料与基底相粘结，此时已不能采用体积较大的聚乙烯泡沫塑料棒材，只能采用隔离条。隔离条为扁薄形材料，如有机硅薄膜、单面光牛皮纸等。隔离条的另一个作用是粘贴在某些与密封材料相粘结的背衬材料表面，起隔离作用。
(6)二甲苯或其他有机溶剂。二甲苯或其他有机溶剂主要用于施工机具的清洗。
上一页
下一页
返回
7.4 外墙饰面防水施工
2.施工操作步骤
(1)缝槽基层的要求与清理。进行嵌缝处理的墙板板缝宽度一般以15~30mm为宜。为使板面接缝线形美观，水平缝和垂直缝应做到横平竖直，缝槽两侧混凝土基层应坚实、平整、干燥。施工前，缝槽两侧的尘土、浮灰、碎渣及基底的污垢杂物用小平铲铲除，再用扫帚(或小油漆刷)和高压吹风机彻底清除干净，露出坚硬、无尘埃的侧壁基面。
(2)填塞聚乙烯泡沫塑料棒材。根据墙板板缝的宽度，选择直径比缝槽宽度大4~6mm的聚乙烯泡沫塑料棒材作为背衬材料，填塞于缝槽中，使槽壁挤紧棒材，并调整缝槽的嵌填深度为宽度的0.5~0.7。
上一页
下一页
返回
7.4 外墙饰面防水施工
(3)粘贴防污胶带。为避免基层处理剂和密封材料弄脏缝槽两侧基面，应在两侧基面粘贴宽度为15 ^-25mm的防污护面胶粘带。防污胶带不得贴入缝槽内，也不得远离缝槽，宜离缝槽立面1~2mm。
(4)清理缝槽。经过上述步骤施工处理，缝槽内可能会落入尘土杂物。为提高合成高分子密封材料与缝槽的粘结力，在正式密封施工前，还应用高压吹风机将残留在缝槽两壁和背衬材料表面的尘土杂物再次吹净，否则会严重影响缝槽的密封性能。
(5)涂布基层处理剂。用油漆刷蘸取基层处理剂，均匀地涂刷在已清理干净的缝槽两壁基面上，不得漏涂。
上一页
下一页
返回
7.4 外墙饰面防水施工
(6)嵌填合成高分子密封材料。嵌填密封材料的最佳时机是基层处理剂刚好表干之时。不同种类的基层处理剂的表干时间是不尽相同的，一般从涂刷完至表干时间约为0.5h，若时间间隔太久，将会严重影响密封材料的密封性能，应重新涂刷基层处理剂。
(7)修整缝槽表面膏体。密封材料嵌填完毕后，还没有完全固化时，对于反应型或溶剂型密封材料，应立即用蘸过二甲苯或其他有机溶剂的刮刀或小平铲把超过墙板平面多余的密封材料刮平，并对较薄的部位进行添加、补平;对于水溶性密封材料，应蘸水软化后刮平、补平。
(8)揭去防污胶带。密封膏体修刮平整后，要及时揭去防污胶带。揭去后，如墙体表面沾有少量密封材料或残留防污胶带、胶粘剂的痕迹，应视密封材料和胶粘剂的性质用相应的有机溶剂或水进行仔细擦除。擦抹时，要防止溶剂损坏或溶开密封材料与墙板的粘结缝。
上一页
下一页
返回
7.4 外墙饰面防水施工
(9)自然固化。缝槽内的密封材料应静置自然养护2~3d，待密封材料表面干燥固化、与墙体粘结牢固、用手指碰之有硬感并不留指印时，才能清扫墙面，以防提早清扫尘埃污染膏体表面或损坏膏体。对于容易遭到损坏的接缝，在还没有固化的养护阶段，应贴纸胶带加以保护。
7.4.2建筑物外墙面喷刷防水涂料防水施工
建筑物外墙面喷刷防水涂料防水是指在已完工的外墙面上喷涂保护性防水涂料，以增加外墙防水能力的方法(也可将防水剂按一定比例加入砂浆中形成防水砂浆，施工后也能达到有效防水目的)。
上一页
下一页
返回
7.4 外墙饰面防水施工
防水涂料的防水机制有三种:第一种是堵塞建材毛细孔，第二种是与建材表面的轻基脱水交联，形成憎水层，第三种是在建材表面形成防水涂膜。
外墙防水涂料(剂)的常用种类有M1500防水剂、有机硅防水剂(又称有机硅憎水剂)、水性环氧防水剂等。
上一页
返回
7.5 质量要求及常见质量问题防治
7.5.1防水工程的质量要求
防水工程是建设工程的一个重要组成部分，涉及建筑工程的地基与基础、主体、建筑装饰装修、屋面、给排水及采暖系统等多个分部工程，因此，防水工程质量必须得到充分保证。
7.5.2常见质量问题及防治方法
屋面防水、地下防水、厨卫间防水和外墙饰面防水施工中的常见质量问题及防治方法见表7-10~表7-15。
下一页
返回
表7-1 屋面防水等级和设防要求
返回
图7-1 卷材屋面构造层次示意图
返回
表7-2 找平层厚度和技术要求
返回
表7-3 转角处圆弧半径
返回
表7-4 主要防水卷材分类表
返回
图7-2 卷材防水施工工艺流程
返回
表7-5 卷材搭接宽度
返回
图7-3 伸出屋面管道根部的防水构造
返回
图7-4 涂膜防水屋面构造
返回
表7-6 防水涂料的主要品种
返回
图7-5 涂膜防水施工工艺流程
返回
图7-6 细石混凝土防水屋面构造
返回
图7-7 普通细石混凝土刚性防水屋面施工工艺
返回
图7-8 排汽屋面卷材铺法
返回
图7- 9排汽出口构造1
返回
图7-10排汽出口构造2
返回
图7-11 倒J字形排汽管
返回
表7-7 地下工程防水等级标准
返回
表7-8 不同防水等级地下防水工程的适用范围
返回
图7-12 螺栓穿墙止水措施
返回
图7-13 埋入式(橡胶止水带)变形缝构造
返回
图7-14 可卸式(橡胶止水带)变形缝构造
返回
图7-15 粘贴式(氯丁橡胶止水带)变形缝构造
返回
图7-16 预埋件防水做法
返回
图7-17 穿墙管道防水做法
返回
图7-18 水泥砂浆防水层构造做法
返回
图7-19 外贴法
返回
图7-20内贴法
返回
图7-21 转角处的卷材铺贴法
返回
图7-22 厨卫间涂膜防水构造
返回
图7-23 厕浴间、厨房间排水管道构造示意图
返回
图7-24 穿楼板管道防水做法
返回
图7-25厕浴间节点涂膜防水构造(剖面图)
返回
图7-26 地漏口防水做法
返回
表7-9 外墙饰面防水等级与设防要求
返回
表7-10卷材防水屋面常见质量问题及防治方法
下一页
返回
表7-10卷材防水屋面常见质量问题及防治方法
上一页
返回
表7-11 刚性防水屋面常见质量问题及防治方法
下一页
返回
表7-11 刚性防水屋面常见质量问题及防治方法
上一页
返回
表7-12 防水混凝土常见质量问题及防治方法
返回
表7-13 附加卷材防水层常见质量问题及防治方法
返回
表7-14 厨卫间防水常见质量问题及防治方法
返回
表7-15外墙防水常见质量问题及防治方法
返回

展开更多......

收起↑
