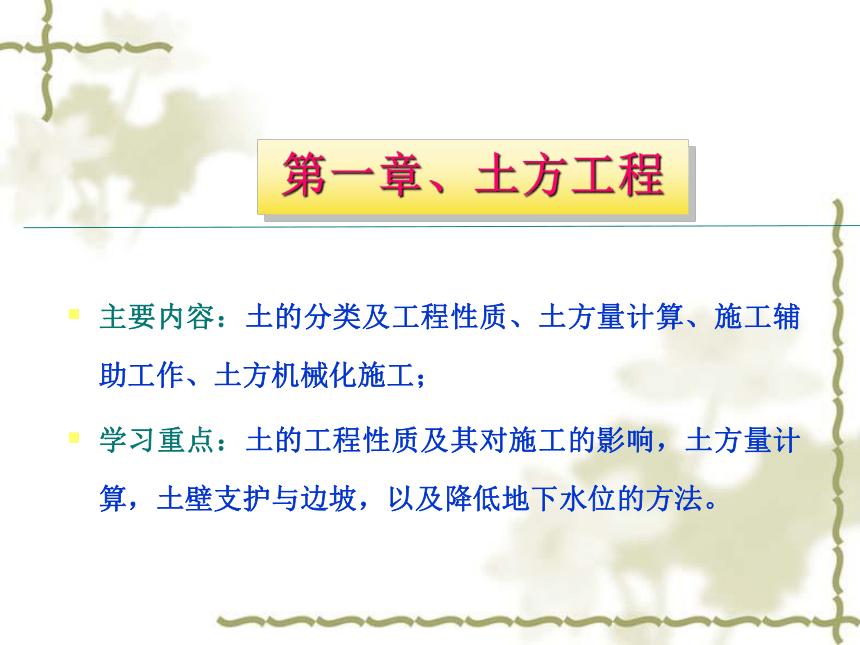

第一章、土方工程
主要内容:土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工;
学习重点:土的工程性质及其对施工的影响,土方量计算,土壁支护与边坡,以及降低地下水位的方法。

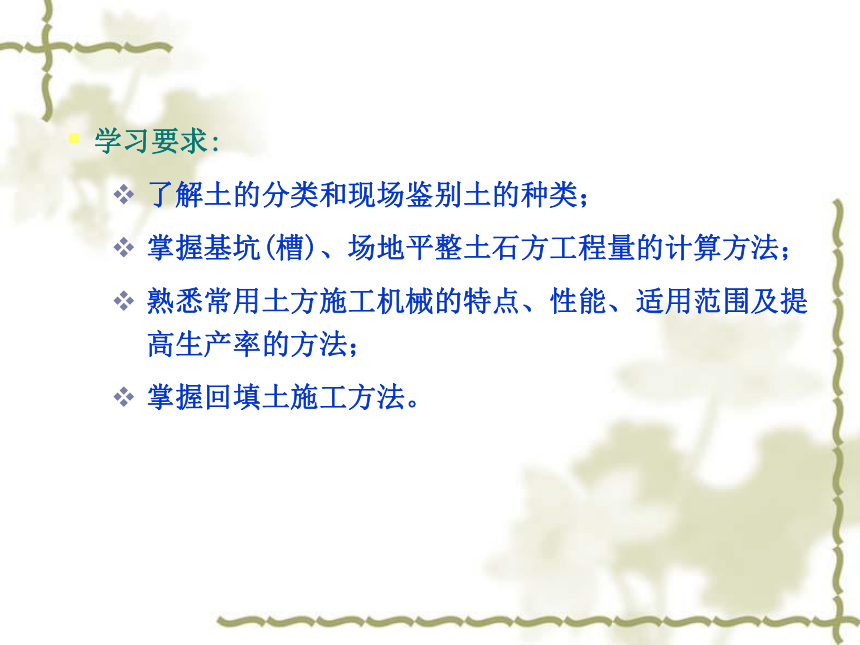

学习要求:
了解土的分类和现场鉴别土的种类;
掌握基坑(槽)、场地平整土石方工程量的计算方法;
熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法;
掌握回填土施工方法。
1.1 土的分类及工程性质
1.2 土方量计算
1.3 土方施工
1.5 土方工程冬、雨期施工 措施
1.4 基坑降水、降水方法

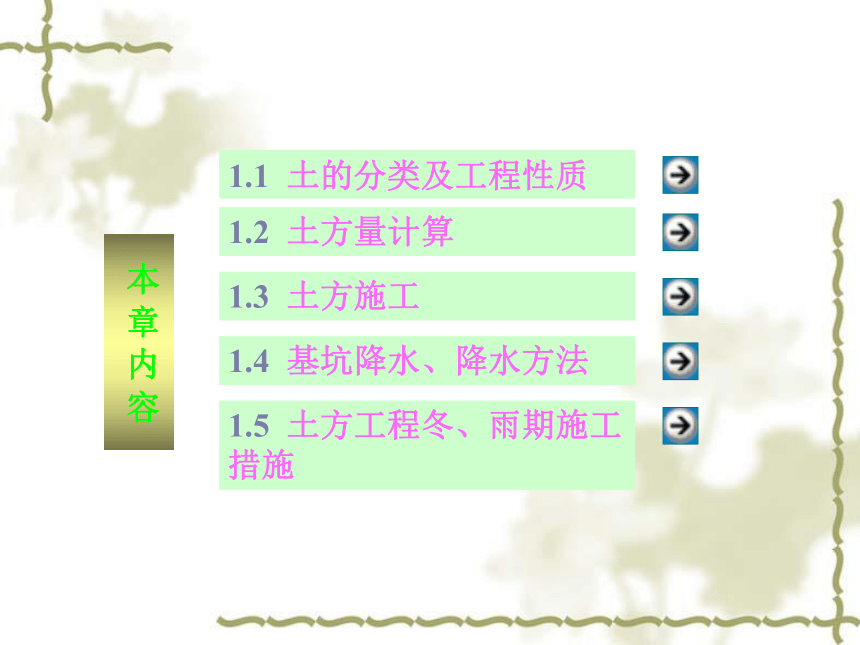

本 章 内 容

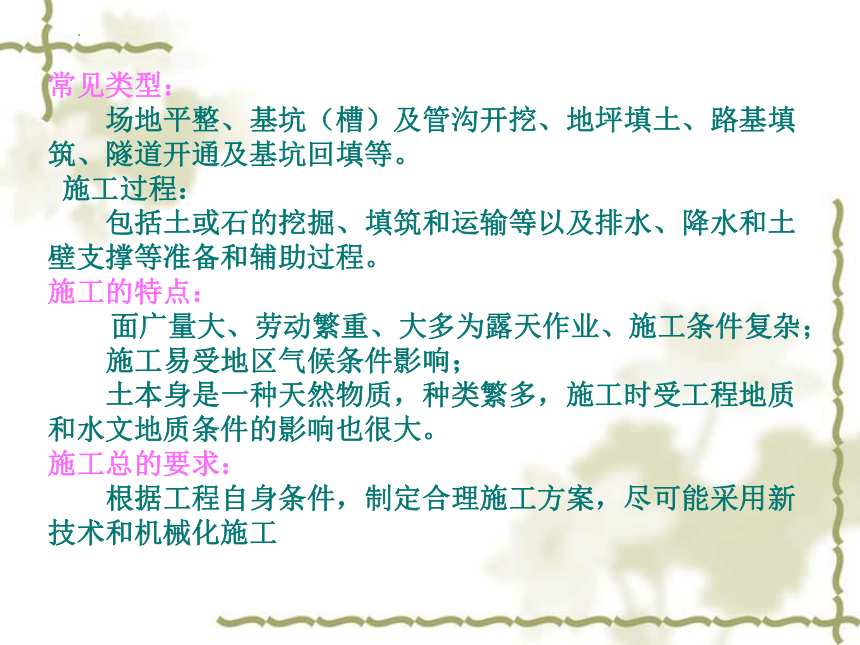

常见类型:
场地平整、基坑(槽)及管沟开挖、地坪填土、路基填筑、隧道开通及基坑回填等。
施工过程:
包括土或石的挖掘、填筑和运输等以及排水、降水和土壁支撑等准备和辅助过程。
施工的特点:
面广量大、劳动繁重、大多为露天作业、施工条件复杂;
施工易受地区气候条件影响;
土本身是一种天然物质,种类繁多,施工时受工程地质和水文地质条件的影响也很大。
施工总的要求:
根据工程自身条件,制定合理施工方案,尽可能采用新技术和机械化施工

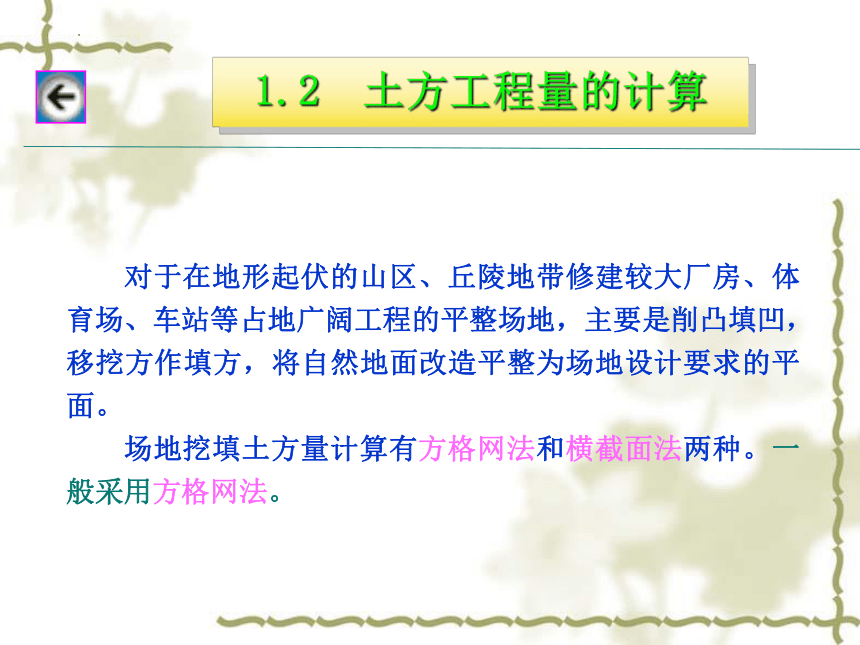

对于在地形起伏的山区、丘陵地带修建较大厂房、体育场、车站等占地广阔工程的平整场地,主要是削凸填凹,移挖方作填方,将自然地面改造平整为场地设计要求的平面。
场地挖填土方量计算有方格网法和横截面法两种。一般采用方格网法。
1.2 土方工程量的计算
1)初步确定场地设计标高

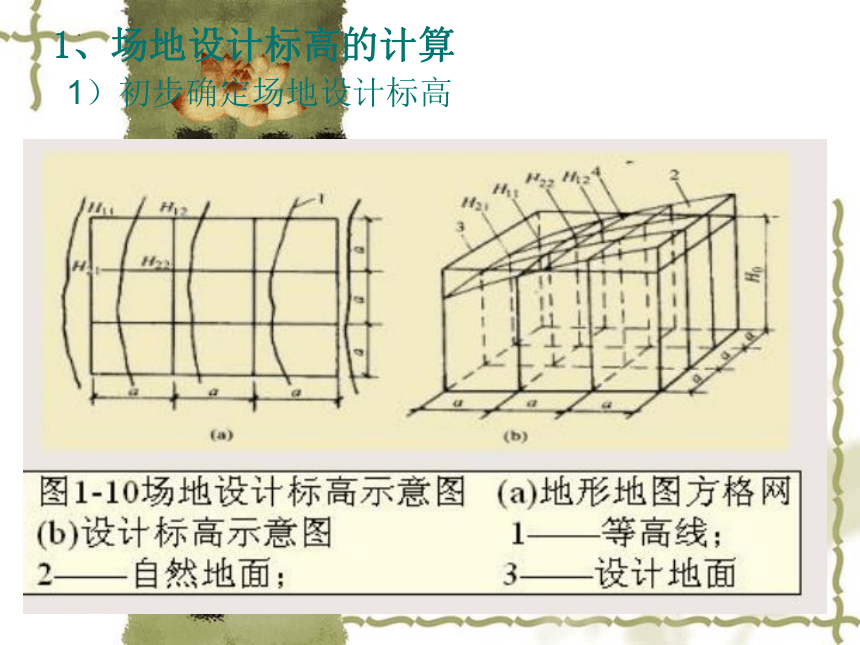

1、场地设计标高的计算

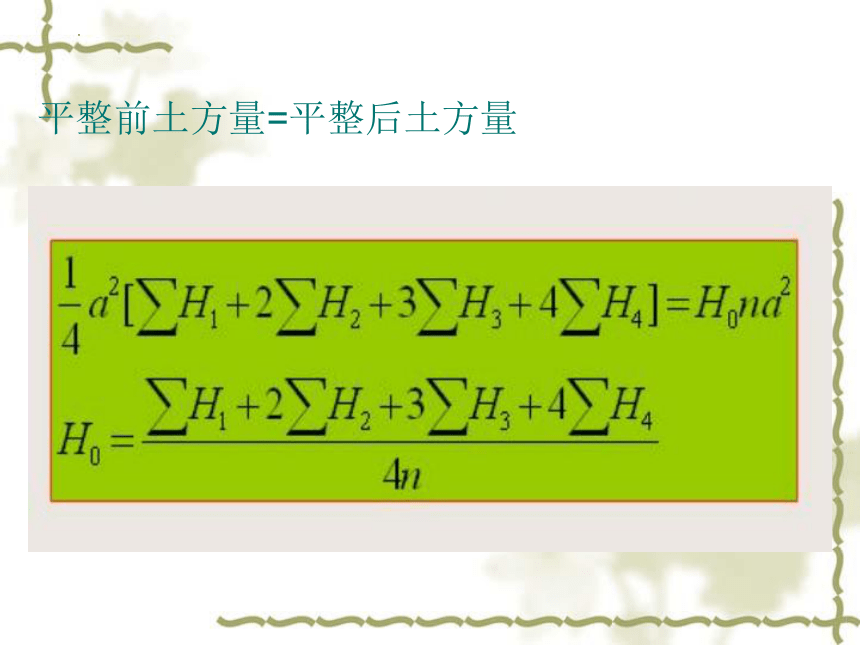

平整前土方量=平整后土方量
2)场地设计标高的调整

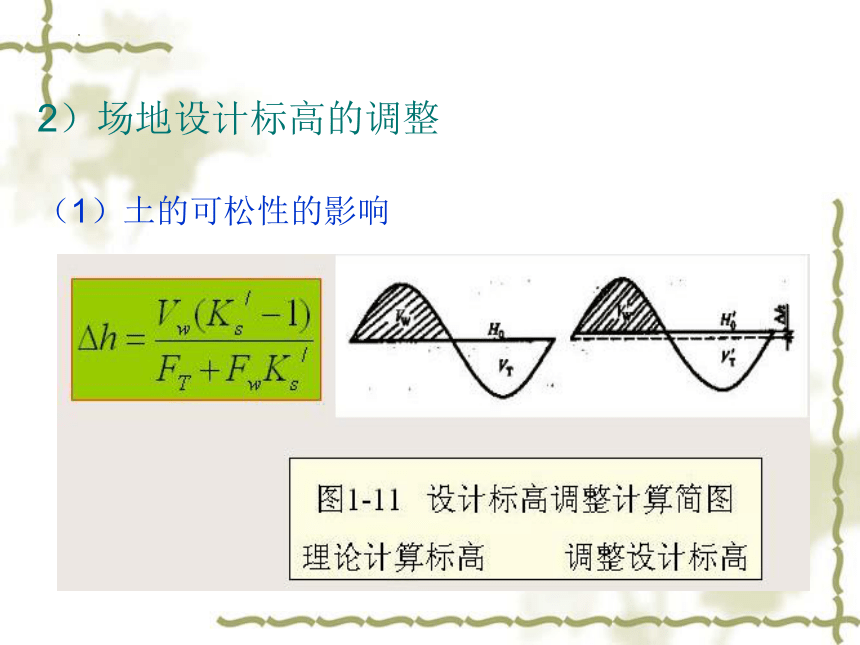

(1)土的可松性的影响

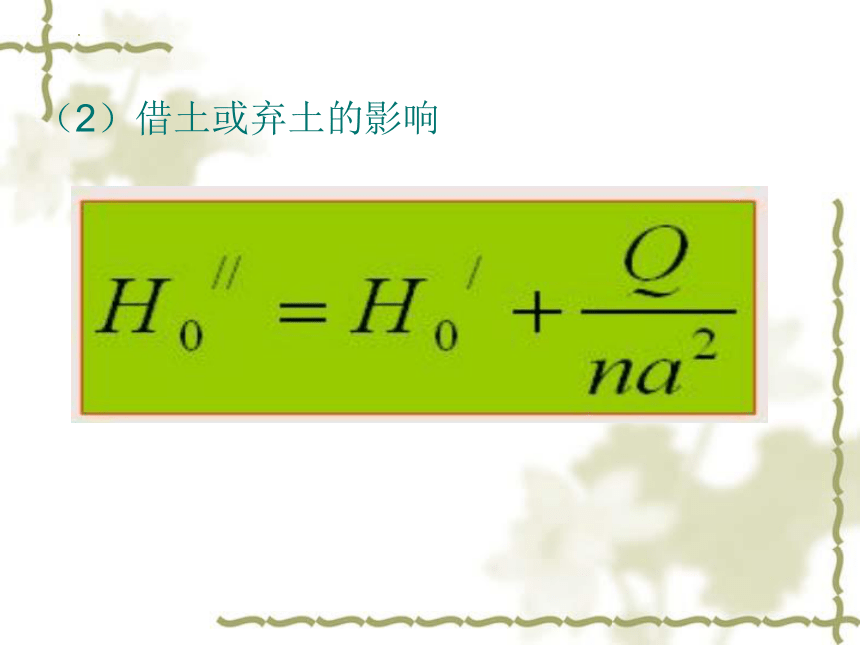

(2)借土或弃土的影响

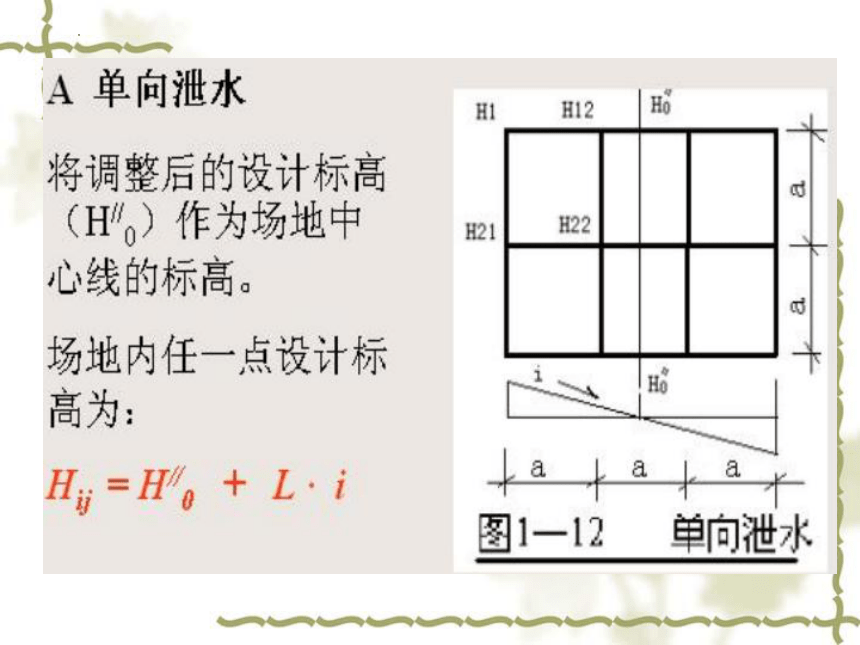

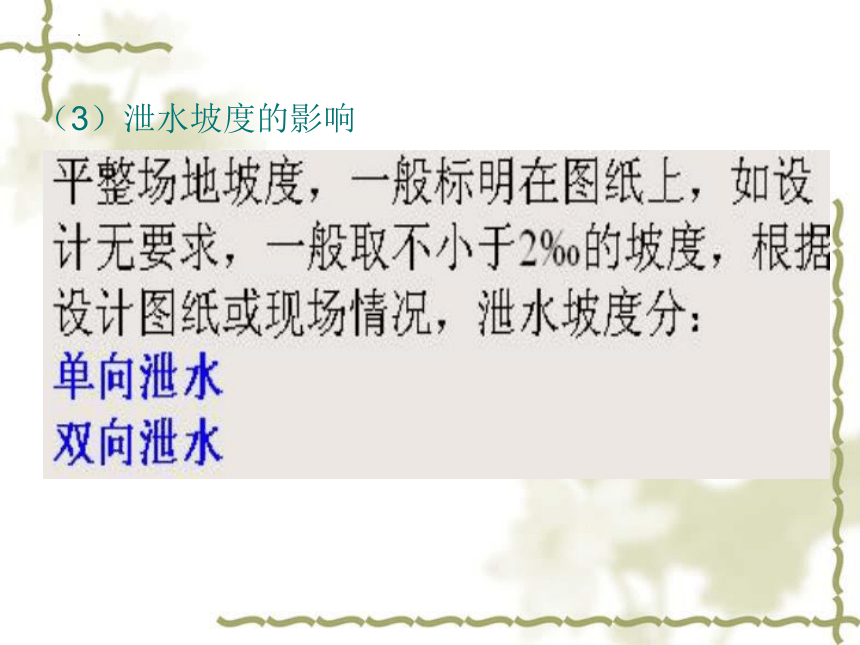

(3)泄水坡度的影响
方格网法计算场地平整土方量步骤为:?
(1) 读识方格网图?

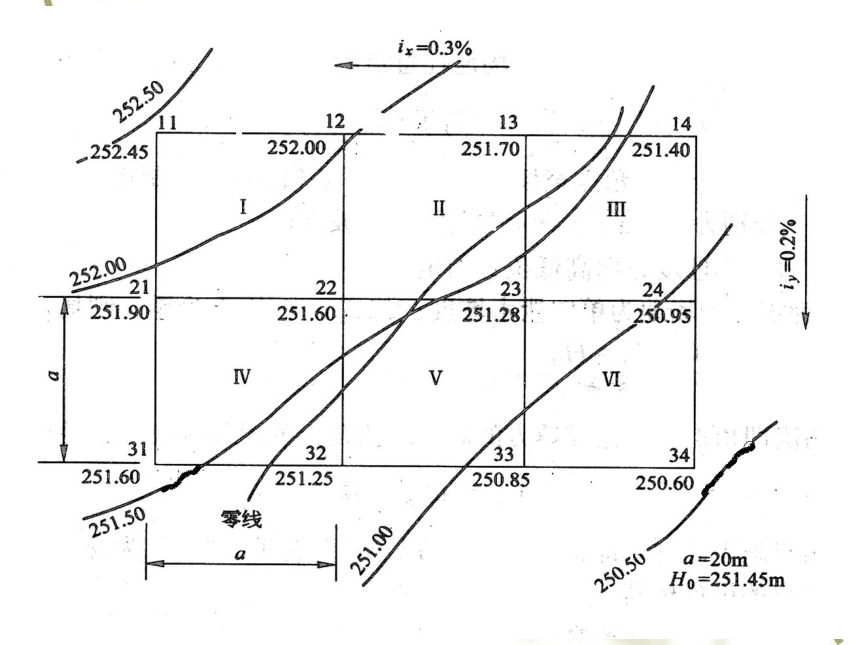

方格网图由设计单位(一般在1/500的地形图上)将场地划分为边长a=10~40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn)。
2、场地平整土方量的的计算
(2)计算场地各个角点的施工高度?
施工高度为角点设计地面标高与自然地面标高之差,是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算:
(3) 计算“零点”位置,确定零线
方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点,即为“零点”。
确定零点的办法也可以用图解法,如图所示。方法是用尺在各角点上标出挖填施工高度相应比例,用尺相连,与方格相交点即为零点位置。将相邻的零点连接起来,即为零线。它是确定方格中挖方与填方的分界线。
(4) 计算方格土方工程量?
?
③三棱柱法
④断面法
(5) 边坡土方量计算
场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何形体进行计算,一种为三角棱锥体,另一种为三角棱柱体。
2.场地边坡土方量计算
A、三角棱锥体边坡体积:
B、三角棱柱体边坡体积:
两端横断面面积相差很大的情况下,边坡体积:
将挖方区(或填方区)所有方格计算的土方量和边坡土方量汇总,即得该场地挖方和填方的总土方量。
C、计算土方总量:
【例1.1】某建筑场地方格网如图1.7所示,方格边长为20m×20m,填方区边坡坡度系数为1.0,挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量。
2、基坑与基槽土方量计算
基坑土方量可按立体几何中拟柱体(由两个平行的平面作底的一种多面体)体积公式计算(图1.1)。即:
基槽土方量计算可沿长度方向分段计算:
将各段土方量相加即得总土方量:
