(共43张PPT)
项目5 文本标注与尺寸标注

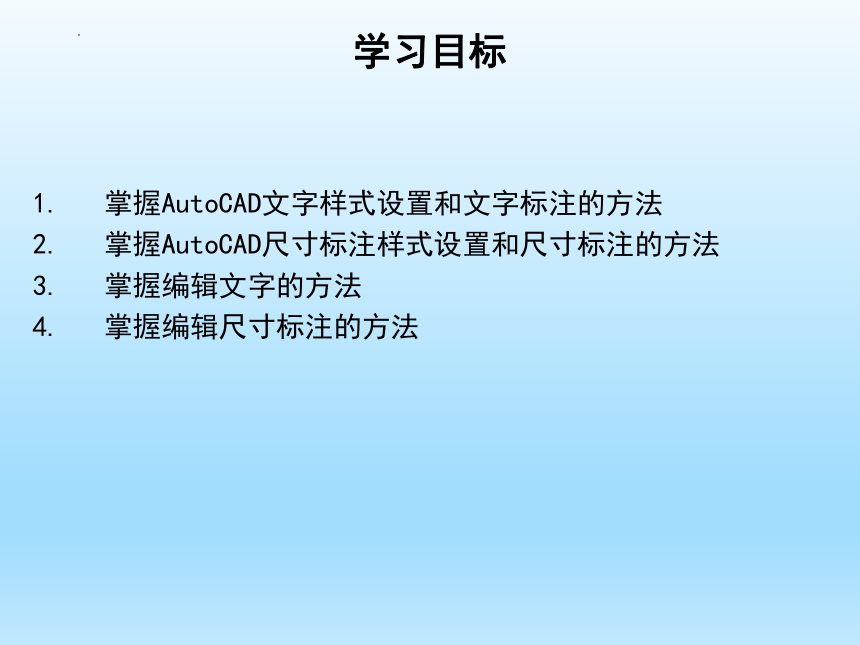

学习目标
掌握AutoCAD文字样式设置和文字标注的方法
掌握AutoCAD尺寸标注样式设置和尺寸标注的方法
掌握编辑文字的方法
掌握编辑尺寸标注的方法
任务5.2 尺寸标注
5.2.1 设置尺寸标注样式

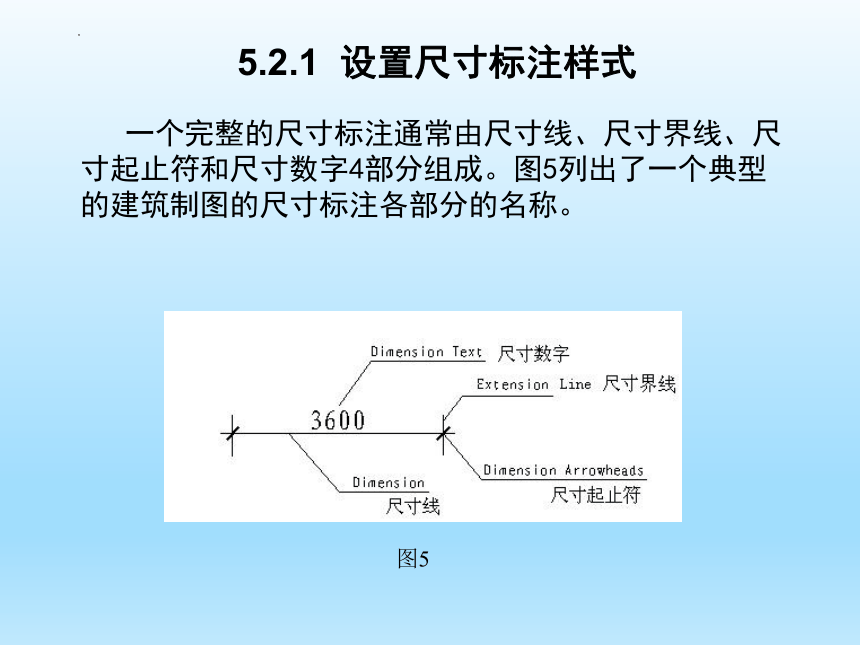

一个完整的尺寸标注通常由尺寸线、尺寸界线、尺寸起止符和尺寸数字4部分组成。图5列出了一个典型的建筑制图的尺寸标注各部分的名称。
图5

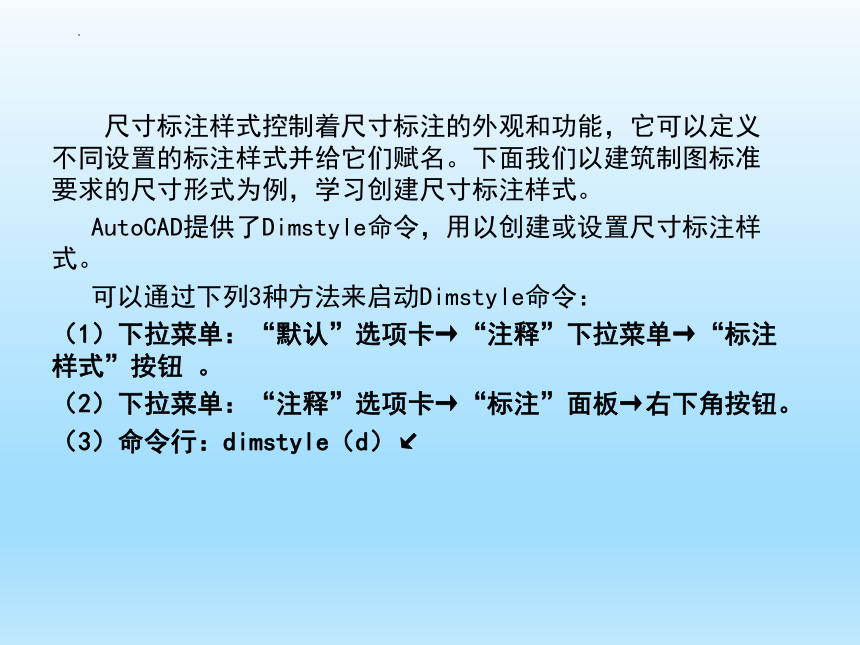

尺寸标注样式控制着尺寸标注的外观和功能,它可以定义不同设置的标注样式并给它们赋名。下面我们以建筑制图标准要求的尺寸形式为例,学习创建尺寸标注样式。
AutoCAD提供了Dimstyle命令,用以创建或设置尺寸标注样式。
可以通过下列3种方法来启动Dimstyle命令:
(1)下拉菜单:“默认”选项卡→“注释”下拉菜单→“标注样式”按钮 。
(2)下拉菜单:“注释”选项卡→“标注”面板→右下角按钮。
(3)命令行:dimstyle(d)↙

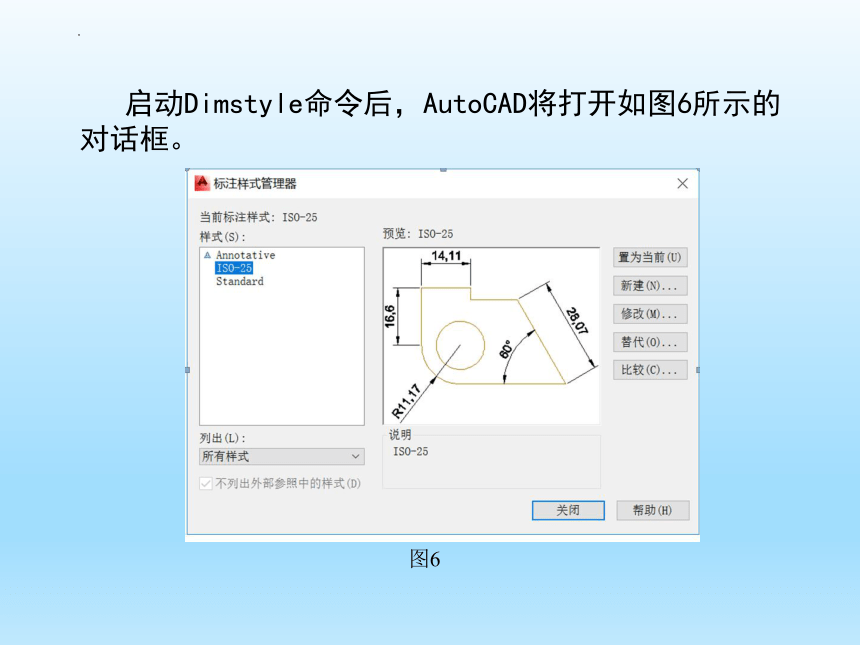

启动Dimstyle命令后,AutoCAD将打开如图6所示的对话框。
图6

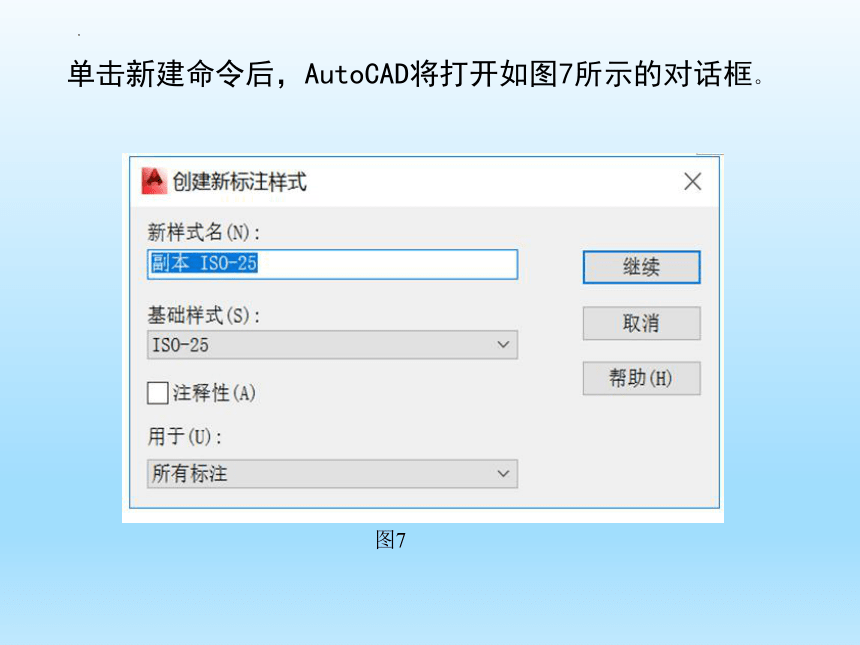

单击新建命令后,AutoCAD将打开如图7所示的对话框。
图7

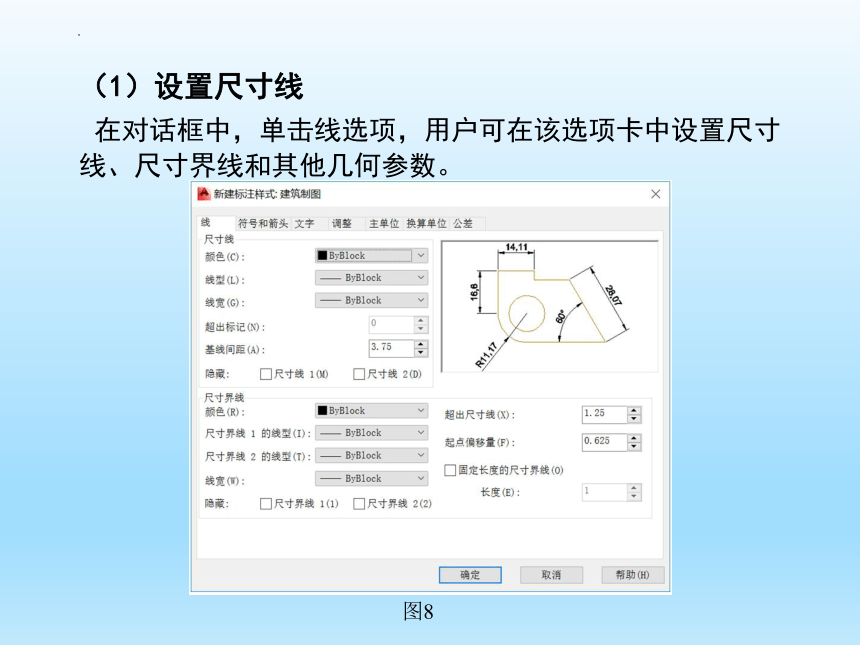

(1)设置尺寸线
在对话框中,单击线选项,用户可在该选项卡中设置尺寸线、尺寸界线和其他几何参数。
图8

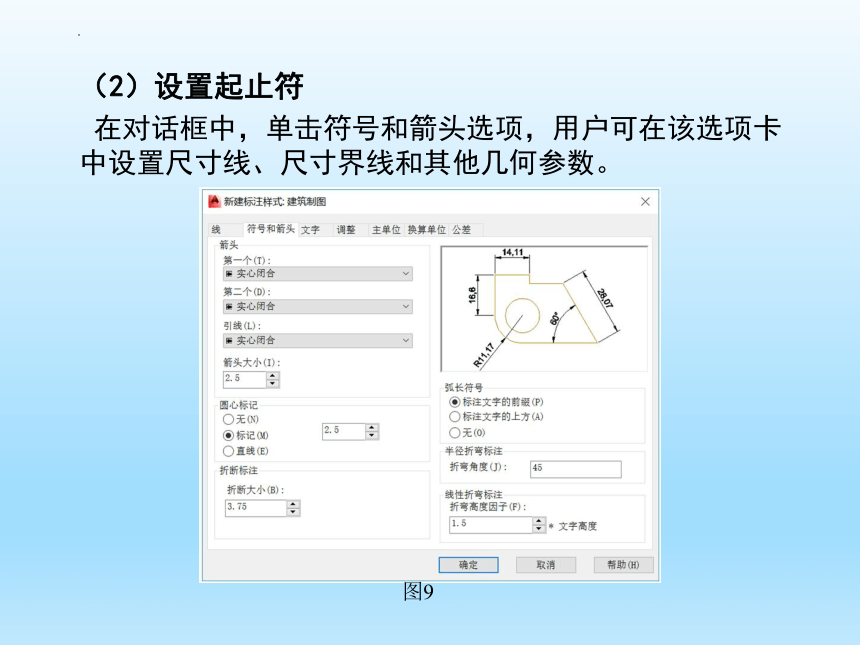

(2)设置起止符
在对话框中,单击符号和箭头选项,用户可在该选项卡中设置尺寸线、尺寸界线和其他几何参数。
图9

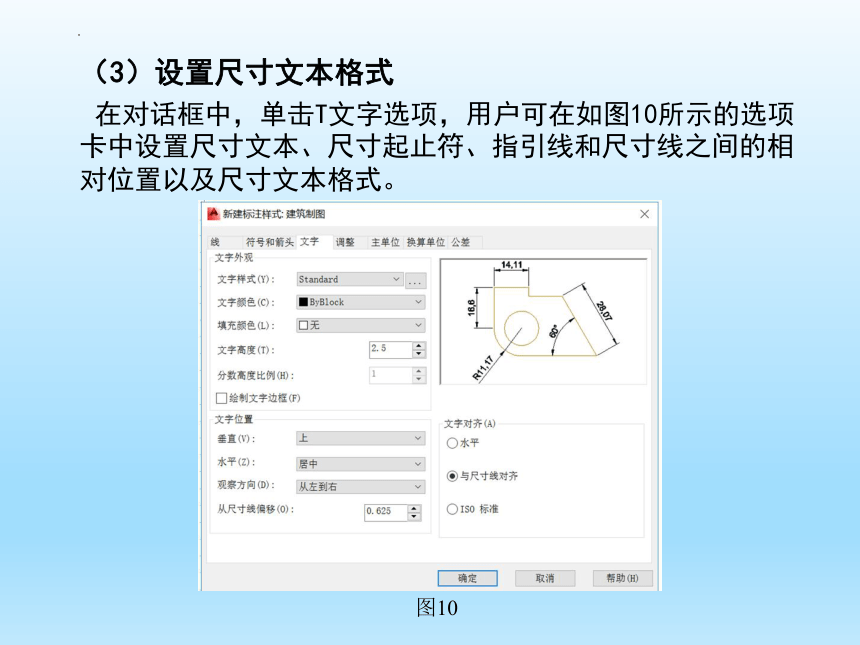

(3)设置尺寸文本格式
在对话框中,单击T文字选项,用户可在如图10所示的选项卡中设置尺寸文本、尺寸起止符、指引线和尺寸线之间的相对位置以及尺寸文本格式。
图10

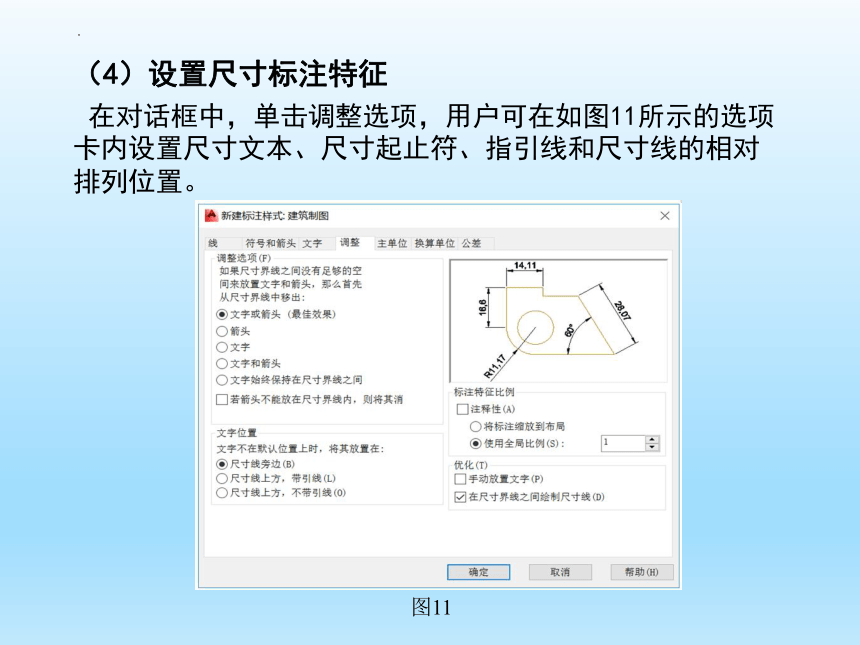

(4)设置尺寸标注特征
在对话框中,单击调整选项,用户可在如图11所示的选项卡内设置尺寸文本、尺寸起止符、指引线和尺寸线的相对排列位置。
图11

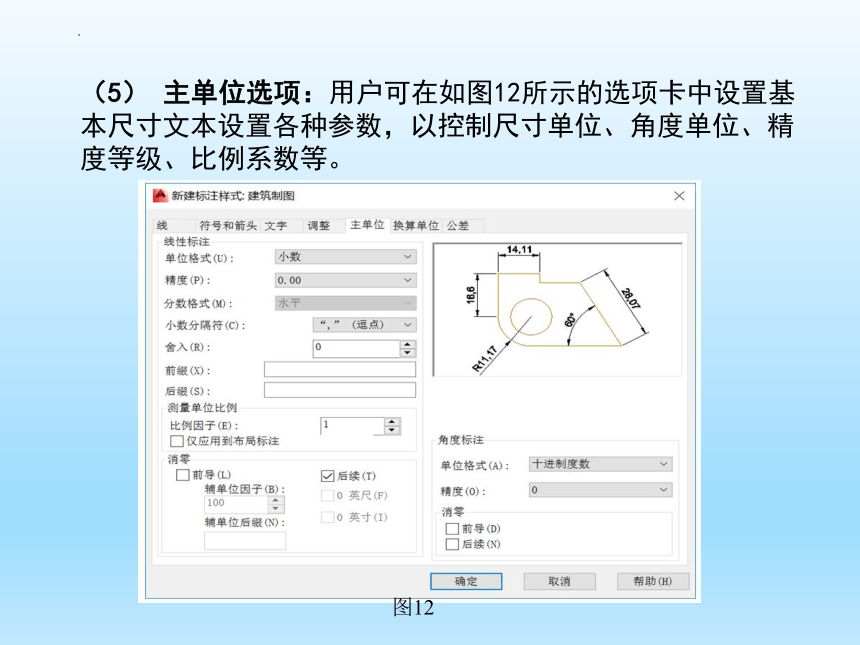

(5) 主单位选项:用户可在如图12所示的选项卡中设置基本尺寸文本设置各种参数,以控制尺寸单位、角度单位、精度等级、比例系数等。
图12
5.2.2 标注尺寸
线性(Linear)型尺寸是建筑制图中最常见的尺寸,包括水平尺寸、垂直尺寸、平齐尺寸、旋转尺寸、基线标注和连续标注。下面分别介绍这几种尺寸的标注方法。
1、线性尺寸
(1)功能
用于标注水平或垂直的线性尺寸。
(2)命令执行方式
选项卡:“默认”选项卡→“注释”面板→“标注”下拉菜单→“线性”按钮,如图13所示。
选项卡:“注释”选项卡→“标注”面板→“标注”下拉菜单→“线性”按钮。
命令行:dimlinear(dli)↙
图13
(3)命令行各选项含义
多行文字(M):显示多行文字编辑器,可用来编辑标注文字。
文字(T):在命令行自定义标注文字。
角度(A):修改标注文字的角度。 水平(H):创建水平线性标注。
垂直(V):创建垂直线性标注。
旋转(R):创建旋转线性标注。
例4 标注图14的尺寸。
图14
例4 标注图14的尺寸。
步骤:(以线段AB为例)
命令: _dimlinear↙
指定第一条尺寸界线原点或<选择对象>: 单击点A
指定第二条尺寸界线原点: 单击点B
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:在放置尺寸线处单击鼠标,命令结束。
当采用线性标注标注线段CD的水平和垂直尺寸时,点取C、D两点后,若鼠标在CD的水平投影范围内移动,将显示标注“1200”,若在CD的垂直投影范围内移动,将显示标注“2000”。
例5 标注图14中线段CD的尺寸。
命令: _dimaligned↙
指定第一条尺寸界线原点或<选择对象>: 单击点C
指定第二条尺寸界线原点: 单击点D
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:在合适的位置单击,命令结束。
2.对齐标注(dimaligned/dal)
(1)功能
用于标注倾斜型的直线对象的尺寸,亦可标注水平或垂直尺寸。
(2)命令执行方式
选项卡:“默认”选项卡→“注释”面板→“标注”下拉菜单→“对齐”按钮。
选项卡:“注释”选项卡→“标注”面板→“标注”下拉菜单→“对齐”按钮。
命令行:dimaligned(dal) ↙
例5 标注图14中线段CD的尺寸。
命令: _dimaligned↙
指定第一条尺寸界线原点或<选择对象>: 单击点C
指定第二条尺寸界线原点: 单击点D
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:在合适的位置单击,命令结束。
3.角度标注(dimangular/dan)
(1)功能
用于标注两条直线间的夹角或圆弧夹角。
(2)命令执行方式
选项卡:“默认”选项卡→“注释”面板→“标注”下拉菜单→“角度”按钮。
选项卡:“注释”选项卡→“标注”面板→“标注”下拉菜单→“角度”按钮。
命令行:dimangular(dan) ↙
例6:标注图15 a)中∠BAC的度数。
图15
例6:标注图15 a)中∠BAC的度数。
命令: _dimangular↙
选择圆弧、圆、直线或 <指定顶点>:鼠标点击选择线段AB
选择第二条直线: 鼠标点击选择线段AC
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]: 在放置尺寸线处单击鼠标,命令结束.
4.直径标注/半径标注
(1)功能
用于标注圆或圆弧的直径或半径。
(2)命令执行方式
选项卡:“默认”选项卡→“注释”面板→“标注”下拉菜单→“直径或半径”按钮,如图5.19所示。
选项卡:“注释”选项卡→“标注”面板→“标注”下拉菜单→“直径或半径”按钮。
命令行:DIMDIAMETER(DDI)/DIMRADIUS(DRA)↙。
例7 标注图16a)中圆的直径和半径。
图16
例7 标注图16 a)中圆的直径和半径。
命令: _dimdiameter 或_dimradius↙
选择圆弧或圆: 单需要标注的圆
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 在放置尺寸线处单击,命令结束。
5.连续标注
(1)功能
用于标注彼此首尾相连的多个尺寸,前一个尺寸的第二个尺寸界线就是后一个尺寸的第一尺寸界线。
(2)命令执行方式
选项卡:“注释”选项卡→“标注”面板→“连续标注”按钮,如图17所示。
命令行:DIMCONTINUE(DCO)↙
图17
例8 标注图18 a)中各线段之间的距离。
图18
例8 标注图18a)中各线段之间的距离。
先用线性标注命令标注CD之间的距离2000
然后启动连续标注命令,系统提示:
命令: _dimcontinue↙
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点E
标注文字 = 2100
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点F
标注文字 = 2200
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:↙
选择连续标注: 鼠标点击点C对应的尺寸界线
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点B
标注文字 = 1900
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点A
标注文字 = 1800
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:↙
选择连续标注: 回车,命令结束,结果如图18C)所示。
6.基线标注
(1)功能
在建筑制图中,往往以某一线作为基准,其他尺寸都按照该基准进行定位,这就是基线标注。基线标注的操作过程与连续标注基本相同,只是新标注的尺寸线与原尺寸线平行,不在一条直线上。
(2)命令执行方式
选项卡:“注释”选项卡-“标注”面板-“连续标注”按钮。
命令行:DIMBASELINE(DBA)↙
例9 标注图19 a)中AD、AF的水平距离。
图19
例9 标注图19 a)中AD、AF的水平距离。
先用线性标注标注AB之间的距离2000
然后启动基线标注命令,系统提示:
命令: _dimbaseline↙
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点D
标注文字 = 4000
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:单击点F
标注文字 = 6000
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:↙
选择基准标注: ↙ 命令结束
7.快速标注(qdim)
(1)功能
快速标注是一个交互的、动态的、自动化的尺寸标注生成器,用于快速标注目标对象,使标注工作大大简化。
(2)命令执行方式
选项卡:“注释”选项卡→“标注”面板→“快速标注”按钮 。
命令行:QDIM↙
(3)命令执行中各参数说明
连续(C):创建一系列的连续标注。
并列(S):创建一系列的并列标注。
基线(B):创建一系列的基线标注。
坐标(O):创建一系列的坐标标注。
半径(R):创建一系列的半径标注。
直径(D):创建一系列的直径标注。
基准点(P):为基线和坐标标注设置新的基准点。
编辑(E):编辑一系列标注。
设置(T):为指定尺寸界线原点设置默认对象捕捉。
例10 用快速标注标注图19a)中各线段之间的距离。
命令: _qdim↙
关联标注优先级 = 端点
选择要标注的几何图形: 指定对角点: 找到 6
选择要标注的几何图形: ↙
指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续>:在放置尺寸线处单击鼠标,命令结束。
8.多重引线标注(mleader)
(1)功能
快速标注是一种特殊的标注形式,由“引线”和“文字”两部分构成。在建筑制图中主要用于“构造做法的说明”。
(2)命令执行方式
选项卡:“默认”选项卡→“注释”面板→“引线”下拉菜单→“引线”按钮。
选项卡:“注释”选项卡→“引线”面板→“多重引线”按钮。
命令行:MLEADER↙
(3)命令操作过程
启动多重引线标注命令,系统提示:
命令: _mleader↙
指定引线箭头的位置或 [引线基线优先(L)/内容优先(C)/选项(O)] <选项>:在放置引线箭头处单击
指定引线基线的位置: 在放置引线箭头处单击,打开多行文字输入对话框,输入完毕回车,结束命令。
5.2.3 尺寸标注编辑
AutoCAD2014提供了多种方法以方便用户对尺寸标注进行编辑,下面将逐一介绍这些方法及命令。
1.利用特性管理器编辑尺寸标注
(1)命令执行方式
选项卡:“视图”选项卡→“选项板”面板→“特性”按钮 。
右键快捷菜单:选择尺寸标注右击,快捷菜单→特性。
命令执行后,打开特性管理器,即可利用该特性管理器根据需要更改尺寸标注。
例11 修改图20 a)中的水平尺寸。
启动命令,打开特性管理器,打开“文字”选项卡如图21所示,“测量单位”栏显示当前实测值“4000”,在“文字替代”栏中输入“5000”后回车,修改结果如图20 b)所示。
图20
图21
2.编辑标注文字命令(dimedit/DED)
(1)命令执行方式
命令行:DIMEDIT(DED)↙
(2)命令执行中各参数说明
默认(H):将尺寸数字移回默认位置。
新建(N):使用多行文字编辑器更改尺寸数字。
旋转(R):旋转尺寸数字。
倾斜(O):调整标注尺寸界线的倾斜角度。
例12 修改图20 b)中的水平尺寸为4000。
命令: _dimedit↙
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>:n 输入需要编辑的选项
在文字格式对话框,输入新尺寸:4000↙
选择对象: 找到 1 个 单击要修改的尺寸5000
选择对象:回车,命令结束
3.编辑标注文字的位置
(1)命令执行方式
命令行:DIMTEDIT↙
选择要移动的尺寸数字——十字光标拾取框置于标注文字位置——仅移动文字
(2)命令执行中各参数说明
左(L):沿尺寸线左对齐尺寸数字。
右(R):沿尺寸线右对齐尺寸数字。
中心(C):将尺寸数字放在尺寸线的中间。
默认(H):将尺寸数字移回默认位置。
角度(A):修改尺寸数字的角度。
例13 将图20 a)中的水平尺寸数字2000置于尺寸线的右侧。
命令: dimtedit↙
选择标注: 选择需要移动文字的尺寸标注
指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]: 在放置尺寸数字处单击鼠标,命令结束
