3.3 C51运算符
《单片机基础与应用（C语言版）》
高等教育出版社
常用运算符：
算术运算符
关系运算符
逻辑运算符
位运算符
运 算 符 名 运 算 符
算术运算符 + * / % ++
关系运算符 > < == >= <= !=
逻辑运算符 ! && ||
位运算符 << >> ~ & |^
赋值运算符 =
条件运算符 :
逗号运算符 ,
指针运算符 * &
求字节数运算符 sizeof
强制类型转换运算符 （类型）
下标运算符 [ ]
函数调用运算符 （ ）
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符
22.0/4=5.5 22/4=5
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符
取余运算的两个操作数必须是整数。

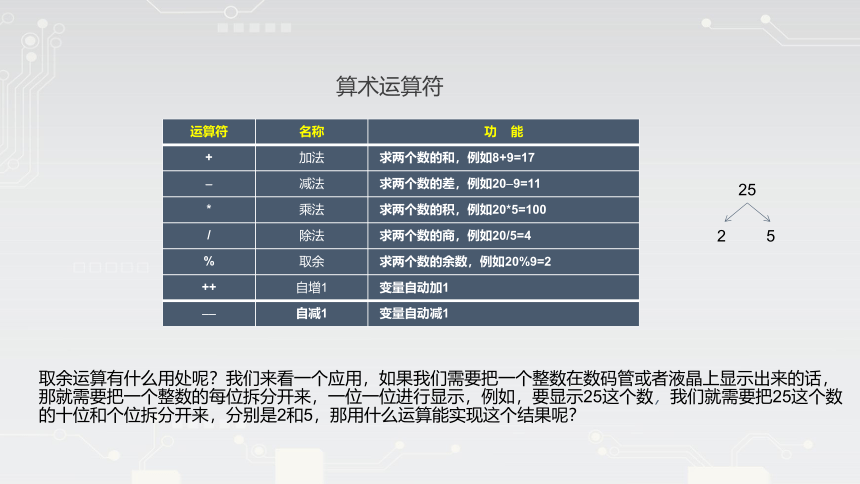

取余运算有什么用处呢？我们来看一个应用，如果我们需要把一个整数在数码管或者液晶上显示出来的话，那就需要把一个整数的每位拆分开来，一位一位进行显示，例如，要显示25这个数，我们就需要把25这个数的十位和个位拆分开来，分别是2和5，那用什么运算能实现这个结果呢？
25
2 5
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符

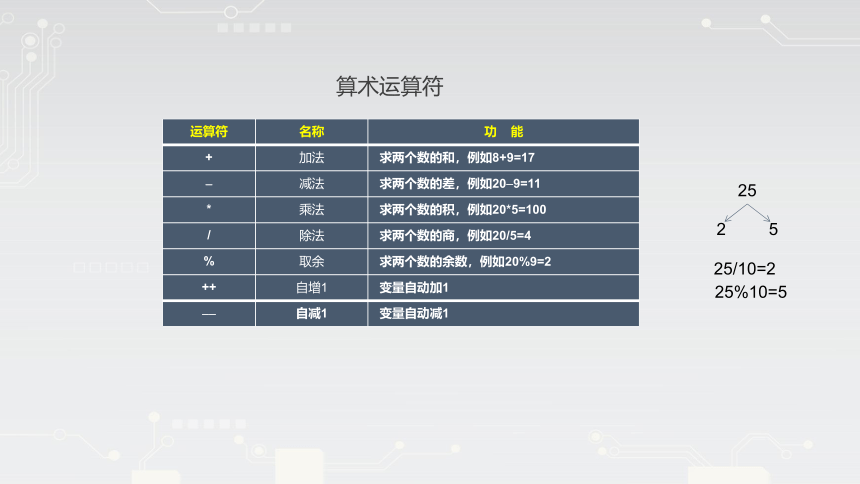

25
2 5
25/10=2
25%10=5
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符
3781
3 7 8 1
3781/1000=3
3781/100%10=7
3781%100/10=8
3781%10=1
运算符 名称 功 能
+ 加法 求两个数的和，例如8+9=17
减法 求两个数的差，例如20 9=11
* 乘法 求两个数的积，例如20*5=100
/ 除法 求两个数的商，例如20/5=4
% 取余 求两个数的余数，例如20%9=2
++ 自增1 变量自动加1
自减1 变量自动减1
算术运算符
30000
i
i--
？
i

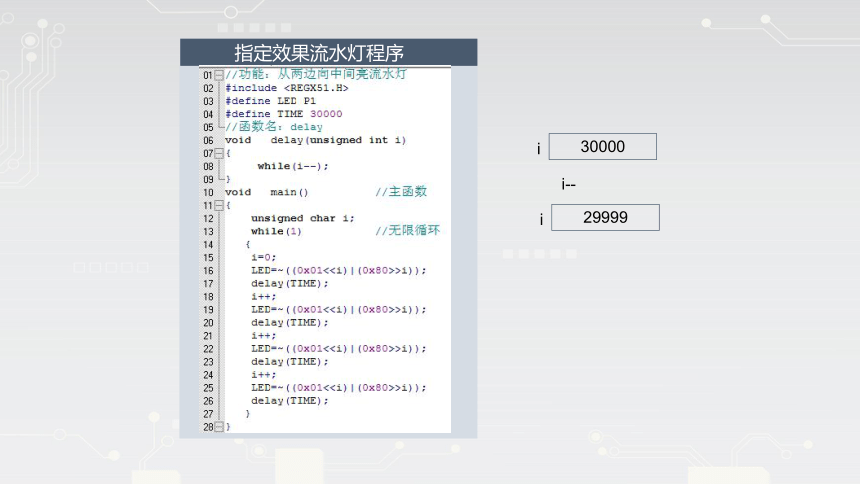

指定效果流水灯程序
30000
i
i--
29999
i
指定效果流水灯程序
0
i
i++
？
i

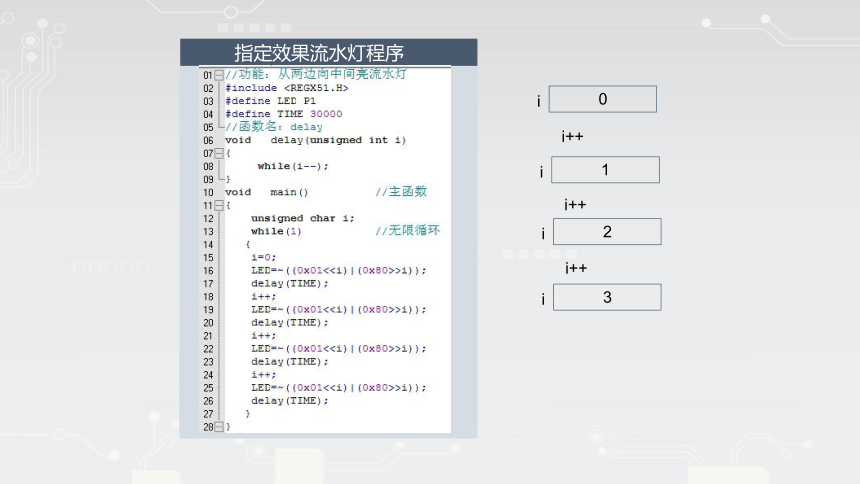

指定效果流水灯程序
0
i
i++
1
i
i++
2
i
i++
3
i
指定效果流水灯程序
i=3;
j=i++;
k=++i;
i=3;
j=i++; //后置运算，先使用i的值，再做++运算，j=3,i=4
//j=i; i++;
k=++i;
i=3;
j=i++; //后置运算，先使用i的值，再做++运算，j=3,i=4
//j=i; i++;
k=++i; //前置运算，先进行++运算，再使用 i的值，i=5，k=5
//i++; k=i;
建议尽量避免++、--和其它运算用在一起，以防出错；
单独使用的++ i和i++，结果都是把i的值增1。
圆的面积公式：S=πr S=PI*r*r;
用算术运算符连接起来的式子，就叫算术表达式。
关系运算符
关系表达式：用关系运算符连接起来的式子
假定a=5;b=3;
a>b的结果是什么呢？
真
假
关系表达式：用关系运算符连接起来的式子
假定a=5;b=3;
a>b的结果是什么呢？
真1
假
0
真
1
a==b
假
0
a!=b
真
1
sbit S1=P1^0;
S1==0
真
1
表示开关拨到了位置3
假
0
表示开关拨到了位置1
S1!=1
S1==1
真
1
表示开关拨到了位置3
假
0
表示开关拨到了位置1
S1!=0
a==b>c a==（b>c）
> ，< ， >= ， <= 优先于 ==，!=
逻辑运算符
真
真
真
逻辑与：&&
表达式1 && 表达式2
&&
=
真
&&
=
假
假
真
&&
=
假
假
&&
=
假
假
假
逻辑或： ||
表达式1 || 表达式2
真
真
真
||
=
真
||
=
假
真
=
假
=
假
假
假
||
||
真
真
逻辑非： ！
!表达式
真
!
=
假
!
=
假
真
真
真
真
逻辑与：&&
逻辑或： ||
逻辑非： ！
逻辑运算符
表达式1 && 表达式2
&&
=
真
&&
=
假
假
真
&&
=
假
假
&&
=
假
假
假
表达式1 || 表达式2
真
真
真
||
=
真
||
=
假
真
=
假
=
假
假
假
||
||
真
真
!表达式
真
!
=
假
!
=
假
真
逻辑与：&&
逻辑或： ||
逻辑非： ！
逻辑运算符
表达式1 && 表达式2
表达式1 || 表达式2
!表达式
6≤age<18
age>=6
age<18
&&
逻辑与：&&
逻辑或： ||
逻辑非： ！
逻辑运算符
表达式1 && 表达式2
表达式1 || 表达式2
!表达式
身高>180
车子数>=1
房子数>=1
长相==帅
身高>180
车子数>=1
房子数>=1
长相==帅
&&
&&
&&
嫁给他
身高>180
车子数>=1
房子数>=1
长相==帅
||
||
||
嫁给他
!优先级别最高，其次是&&，最低是||
! > 算术运算符 > 关系运算符 > && > ||
逻辑表达式：用逻辑运算符连接起来的式子
位运算符
& 按位逻辑与 对2个运算量的二进制数按相应位进行逻辑与运算。 例如：a&b，运算结果为0
| 按位逻辑或 对2个运算量的二进制数按相应位进行逻辑或运算。 例如：a||b，运算结果为13
^ 按位逻辑异或 对2个运算量的二进制数按相应位进行逻辑异或运算。异或运算时，数值相同为0，数值相异为1。 例如：a^b，运算结果为13
~ 按位取反 对运算量的二进制数按位进行取反运算。 例如：~a，运算结果为7
<< 按位左移 把“<<”左边的运算量的各二进制位全部左移若干位，移动的位数由“<<”右边的常数指定，高位丢弃，低位补0。例如：“a<<2”是指把a的各二进制位向左移动2位，即a=00001000B（十进制数8），左移2位后为00100000B（十进制数32）。
>> 按位右移 把“>>”左边的运算量的各二进制位全部右移若干位，移动的位数由“>>”右边的常数指定。对无符号数或正数右移，低位丢弃，高位补0；对负数右移，低位丢弃，高位补1。例如：“a>>3”是指把a的各二进制位向右移动3位，即a=00001000B（十进制数8），右移3位后为00000001B（十进制数1）。
按位与运算：&
运算法则：有0出0，全1出1
a b a&b
0 0 0
0 1 0
1 0 0
1 1 1
x&0=0 //x代表0或者1
x&1=x //x代表0或者1
按位或运算：|
运算法则：有1出1，全0出0
a b a|b
0 0 0
0 1 1
1 0 1
1 1 1
x|0=x //x代表0或者1
x|1=1 //x代表0或者1
按位异或运算：^
运算法则：相同为0，不同为1
a b a^b
0 0 0
0 1 1
1 0 1
1 1 0
x^0=x //x代表0或者1
x^1=取反 //x代表0或者1
按位取反运算：~
运算法则：把1变0，把0变1
a ~a
0 1
1 0
x^0=x //x代表0或者1
x^1=取反 //x代表0或者1
按位与 &：
按位或 |：
按位异或 ^：
按位取反 ~：
按位与 &：将一个二进制数的指定位清0
按位或 |：将一个二进制数的指定位置1
按位异或 ^：将一个二进制数的指定位取反
按位取反 ~：将一个二进制数的所有位都取反
按位与运算符：&
逻辑与运算符：&&
按位或运算符：|
逻辑或运算符：||
左移运算：<<
a<a=182；转换成二进制形式
0 1 1 0 1 1 0 0
1
D7 D6 D5 D4 D3 D2 D1 D0
1
1
1
1
1
0
0
0
0
a<左移运算：<<
a<a=182；转换成二进制形式，b=1
解散回家
丢掉
左移运算：<<
a<a=182；转换成二进制形式，b=4
0 1 1 0 0 0 0 0
a<D7 D6 D5 D4 D3 D2 D1 D0
1
1
1
1
1
0
0
0
0
0
0
0
1 0 1 1
丢掉
左移运算：<<
运算法则
操作数左移若干位后，高位丢弃，低位补0。
左移运算：<<
运算法则：
操作数左移若干位后，高位丢弃，低位补0。
右移运算：>>
运算法则：
操作数右移若干位后，低位丢弃，高位补0。
a =0xa2； a>>4=0x0a
b=0x5f; b<<4=0xf0
c=0xfa; 0x0a|0xf0=0xfa
c=(a>>4)|(b<<4)
把a中的高4位和b中的低4位取出来，得到一个新的数c= 0xfa，怎么做呢？
P1<<=1; //把P1口的内容左移一位再赋值给P1
a>>=4; //把a的内容右移4位再赋值给a变量
i=i+1
a=a-5
x=x*(y+7)
r=r%7
i+=1
a-=5
x*=y-7
r%=7
加法 +=
减法 -=
乘法 *=
除法 /=
取余 %=
逻辑与 &=
逻辑或 |=
逻辑异或 ^=
逻辑非 ~=
左移 <<=
右移 >>=
算术运算复合赋值符
位运算复合赋值符
赋值运算符：=
变量（寄存器名或位名称）=表达式
复合赋值符
感谢您的观看
Thanks for your attention.
