5.2 单片机中断系统结构
《单片机基础与应用(C语言版)》
高等教育出版社
5.2.1 中断系统组成

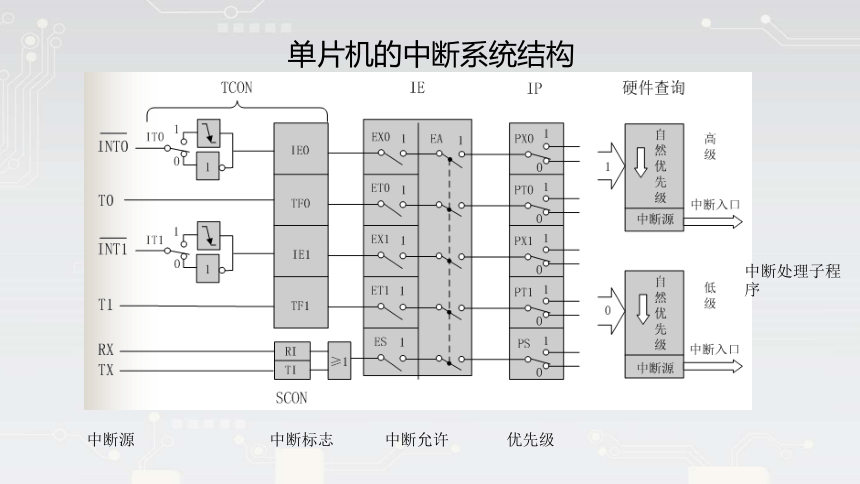

单片机的中断系统结构
中断源
中断标志
中断允许
优先级
中断处理子程序

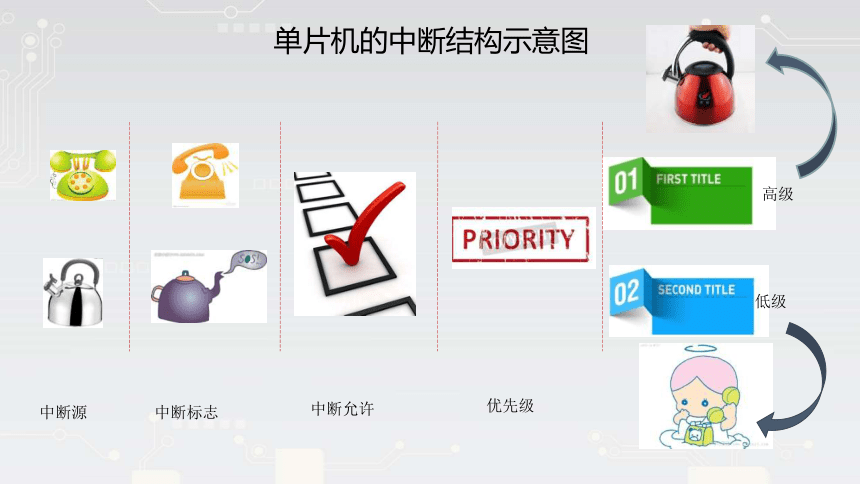

单片机的中断结构示意图
中断标志
中断允许
优先级
高级
低级
中断源
5.2.2 中断源
单片机的中断源

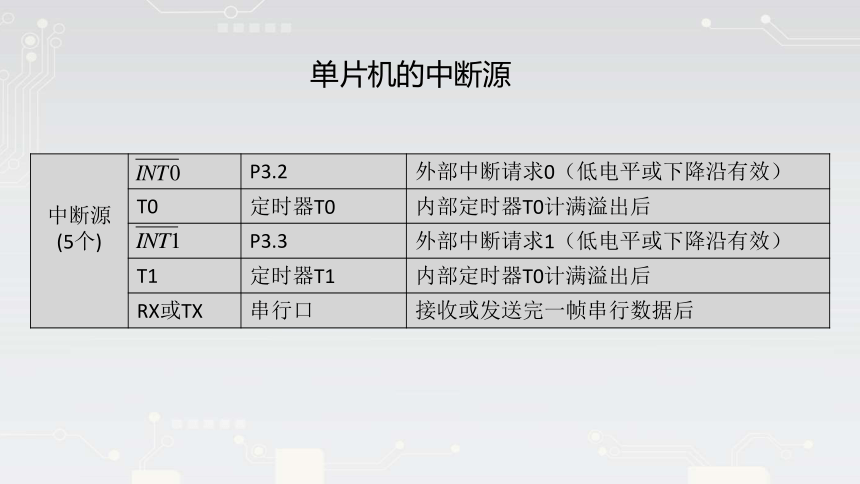

中断源 (5个) P3.2 外部中断请求0(低电平或下降沿有效)
T0 定时器T0 内部定时器T0计满溢出后
P3.3 外部中断请求1(低电平或下降沿有效)
T1 定时器T1 内部定时器T0计满溢出后
RX或TX 串行口 接收或发送完一帧串行数据后
5.2.3 中断请求标志
中断请求的标志——TCON
中断请求的标志——SCON
响应中断后需软件清0
5.2.4 中断允许控制
中断允许寄存器IE
例,若允许T1中断,则指令如下:
ET1=1;
EA=1;
或:
IE=0X88;
该寄存器可以位寻址!
5.2.5 中断优先级别
中断优先级寄存器IP
中断优先级寄存器
1:高优先级
0:低优先级
低优先级可被高优先级中断
注意
高优先级不能被低优先级中断
中断的自然优先权
中断源 同一级
自然优先权
外部中断0 最高级
最低级
定时器T0
外部中断1
定时器T1
串行口
