单元3 砌体工程施工

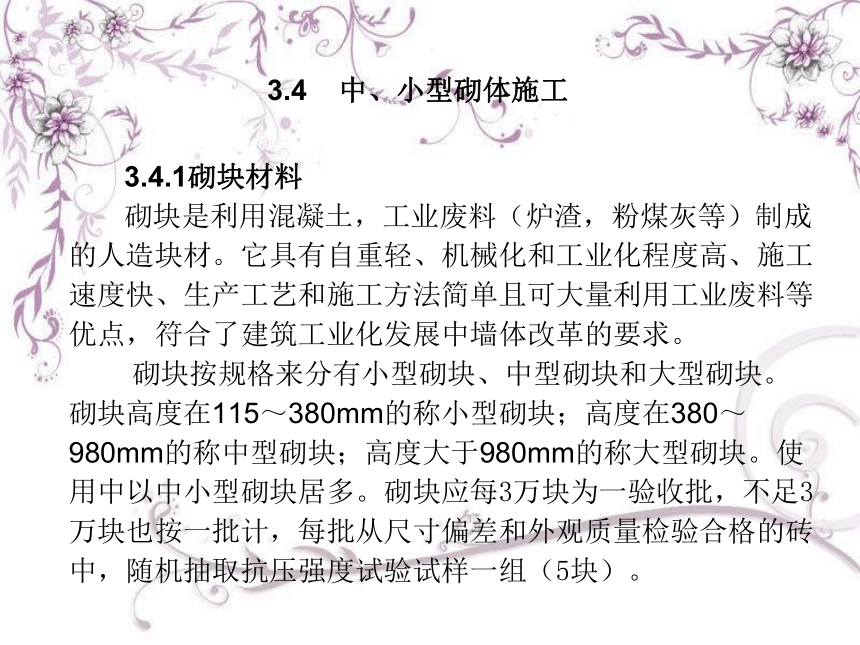

3.4 中、小型砌体施工
3.4.1砌块材料
砌块是利用混凝土，工业废料（炉渣，粉煤灰等）制成的人造块材。它具有自重轻、机械化和工业化程度高、施工速度快、生产工艺和施工方法简单且可大量利用工业废料等优点，符合了建筑工业化发展中墙体改革的要求。
砌块按规格来分有小型砌块、中型砌块和大型砌块。砌块高度在115～380mm的称小型砌块；高度在380～980mm的称中型砌块；高度大于980mm的称大型砌块。使用中以中小型砌块居多。砌块应每3万块为一验收批，不足3万块也按一批计，每批从尺寸偏差和外观质量检验合格的砖中，随机抽取抗压强度试验试样一组（5块）。

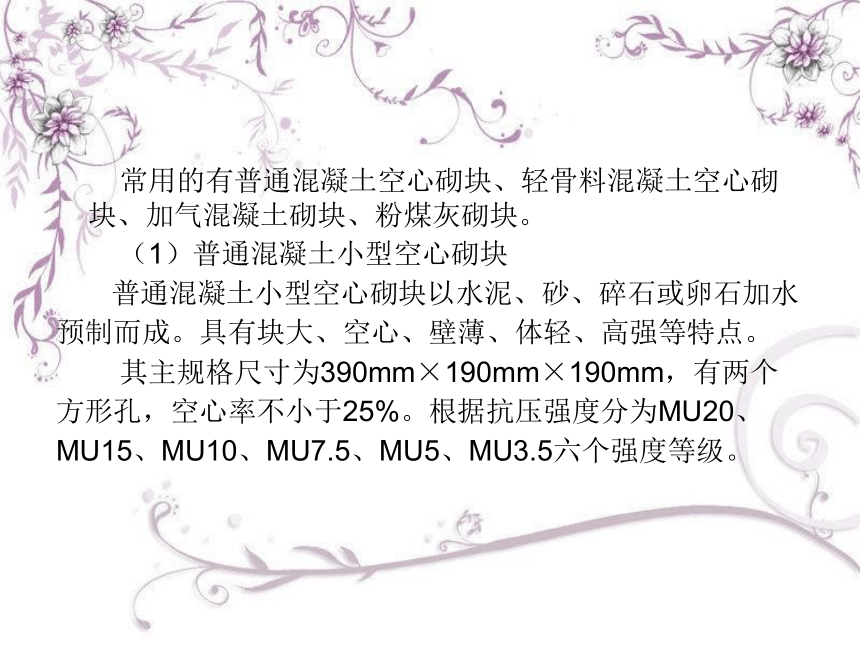

常用的有普通混凝土空心砌块、轻骨料混凝土空心砌块、加气混凝土砌块、粉煤灰砌块。
（1）普通混凝土小型空心砌块
普通混凝土小型空心砌块以水泥、砂、碎石或卵石加水预制而成。具有块大、空心、壁薄、体轻、高强等特点。
其主规格尺寸为390mm×190mm×190mm，有两个方形孔，空心率不小于25%。根据抗压强度分为MU20、MU15、MU10、MU7.5、MU5、MU3.5六个强度等级。

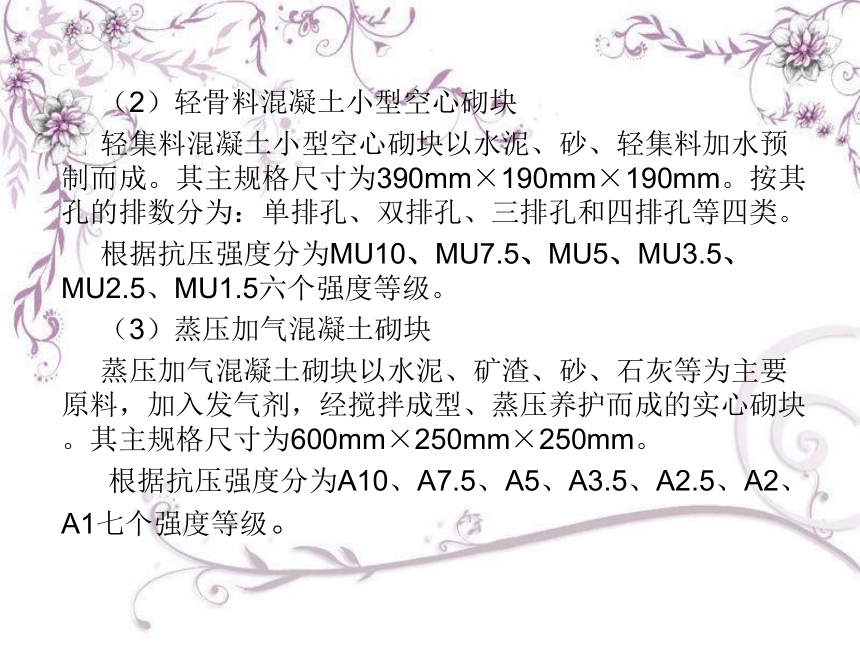

（2）轻骨料混凝土小型空心砌块
轻集料混凝土小型空心砌块以水泥、砂、轻集料加水预制而成。其主规格尺寸为390mm×190mm×190mm。按其孔的排数分为：单排孔、双排孔、三排孔和四排孔等四类。
根据抗压强度分为MU10、MU7.5、MU5、MU3.5、MU2.5、MU1.5六个强度等级。
（3）蒸压加气混凝土砌块
蒸压加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。其主规格尺寸为600mm×250mm×250mm。
根据抗压强度分为A10、A7.5、A5、A3.5、A2.5、A2、A1七个强度等级。

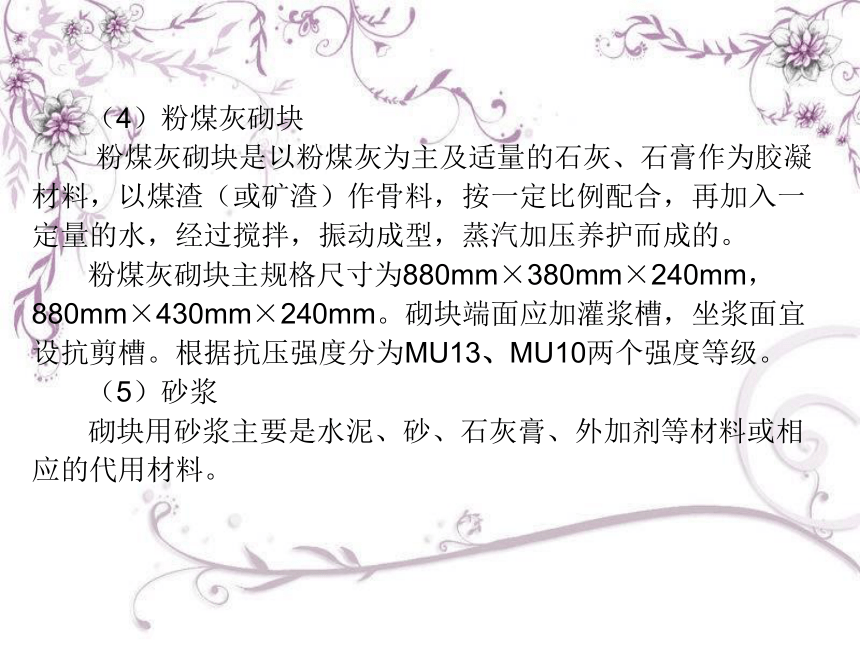

（4）粉煤灰砌块
粉煤灰砌块是以粉煤灰为主及适量的石灰、石膏作为胶凝材料，以煤渣（或矿渣）作骨料，按一定比例配合，再加入一定量的水，经过搅拌，振动成型，蒸汽加压养护而成的。
粉煤灰砌块主规格尺寸为880mm×380mm×240mm，880mm×430mm×240mm。砌块端面应加灌浆槽，坐浆面宜设抗剪槽。根据抗压强度分为MU13、MU10两个强度等级。
（5）砂浆
砌块用砂浆主要是水泥、砂、石灰膏、外加剂等材料或相应的代用材料。
3.4.2中型砌块施工
1、现场平面布置
砌块的堆放位置最好在井架起吊范围内，以减少二次搬运；对于不同规格应分别堆放。堆放场地应经过平整夯实，并有一定的泄水坡度，外围便于排水。场地上面最好铺垫一层煤渣屑，以避免砌块底面沾污或冬季与地面冰水凝结在一起。堆垛高度不宜超过3m，顶皮二层宜用阶梯形收头。堆垛之间要便于运输车辆通行和施工机械装卸等。
2、机具准备

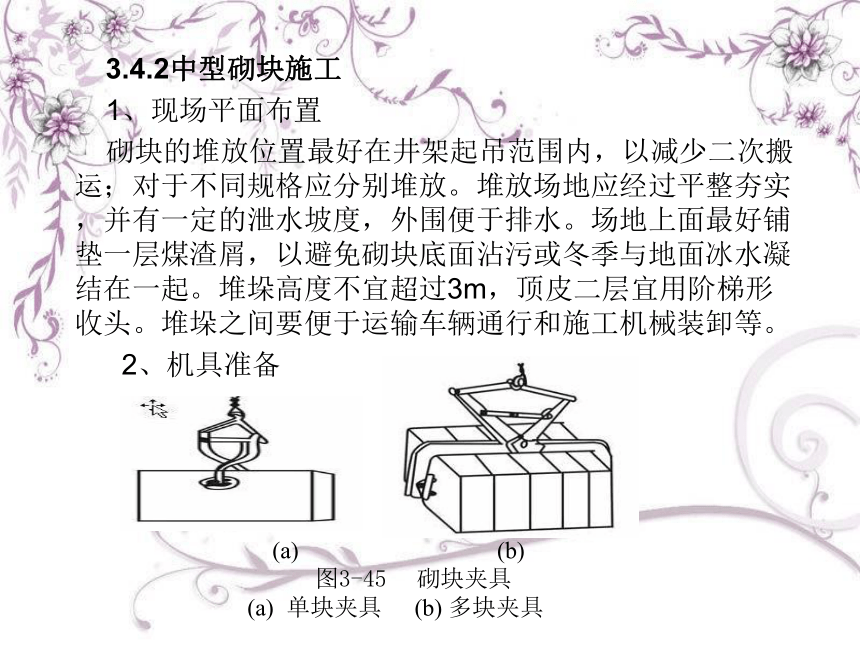

(a) (b) 图3-45 砌块夹具 (a) 单块夹具 (b) 多块夹具
3、编制砌块排列图

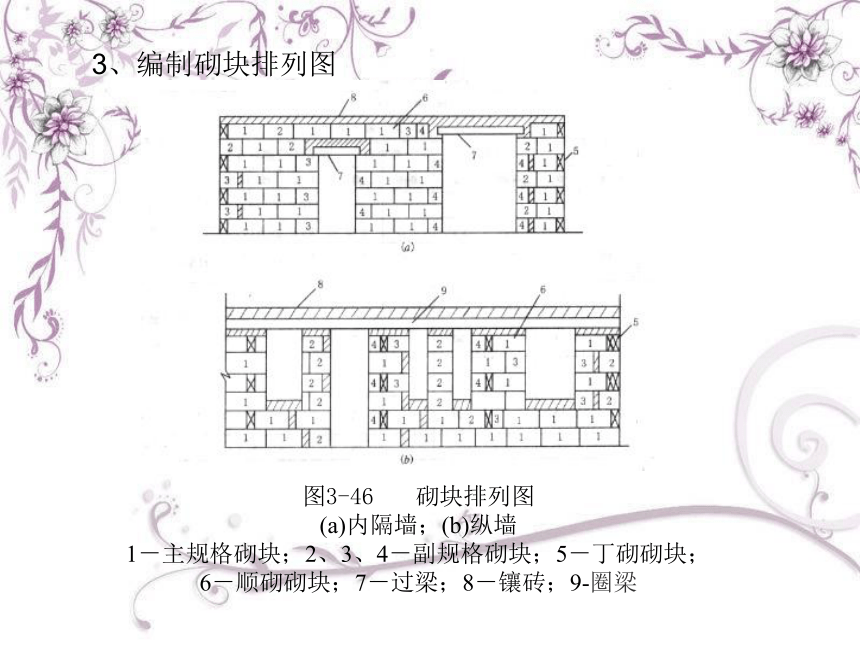

图3-46　 砌块排列图
(a)内隔墙；(b)纵墙
1－主规格砌块；2、3、4－副规格砌块；5－丁砌砌块；
6－顺砌砌块；7－过梁；8－镶砖；9-圈梁

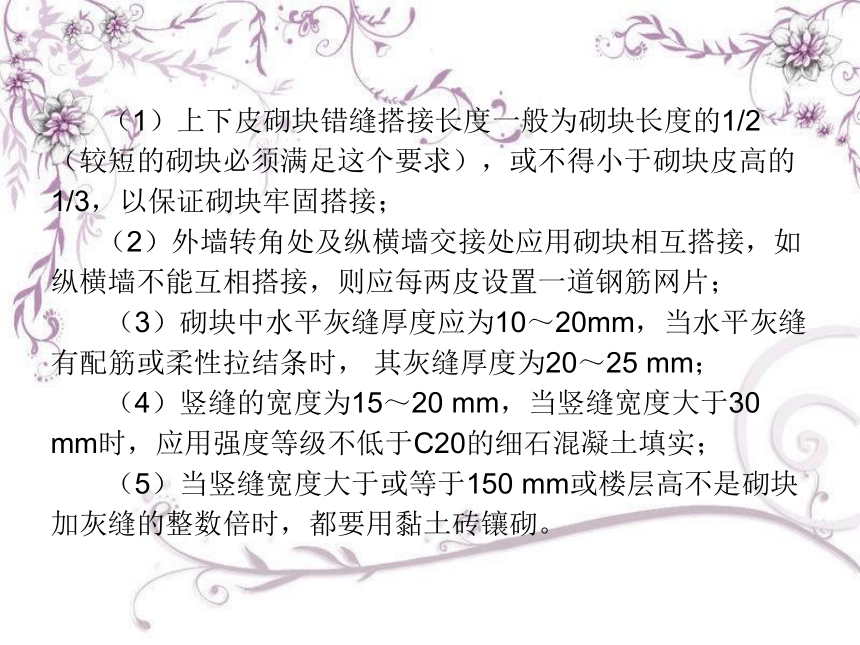

（1）上下皮砌块错缝搭接长度一般为砌块长度的1/2（较短的砌块必须满足这个要求），或不得小于砌块皮高的1/3，以保证砌块牢固搭接；
（2）外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每两皮设置一道钢筋网片；
（3）砌块中水平灰缝厚度应为10～20mm，当水平灰缝有配筋或柔性拉结条时， 其灰缝厚度为20～25 mm；
（4）竖缝的宽度为15～20 mm，当竖缝宽度大于30 mm时，应用强度等级不低于C20的细石混凝土填实；
（5）当竖缝宽度大于或等于150 mm或楼层高不是砌块加灰缝的整数倍时，都要用黏土砖镶砌。
4、选择砌块安装方案

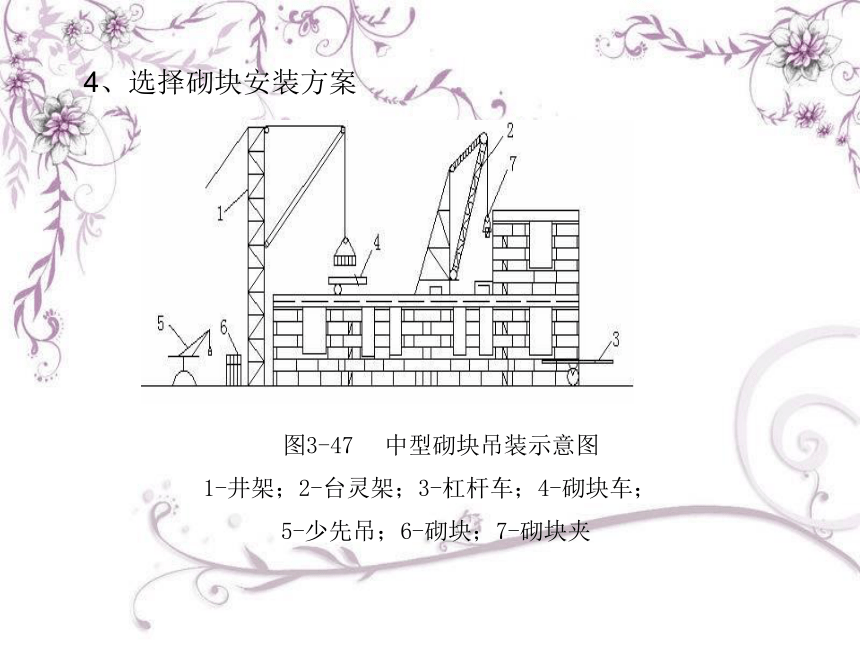

图3-47 中型砌块吊装示意图 1-井架；2-台灵架；3-杠杆车；4-砌块车； 5-少先吊；6-砌块；7-砌块夹
（1）用轻型塔吊运输砌块和预制构件，用台灵架安装砌块。此方法适用于工程量大的建筑。
（2）用带起重臂的井架进行砌块和预制构件的垂直运输，用台灵架安装砌块，用砌块车进行水平运输。此方法适用于工程量小的建筑。
5、砌块施工工艺
砌块砌筑的主要工序有：铺灰、砌块安装就位、校正、灌浆、镶砖等。
3.4.3小型砌块施工
小型砌块分为混凝土空心砌块砌体、加气混凝土砌块砌体、粉煤灰砌块砌体、轻骨料混凝土空心砌块砌体等。
1、混凝土空心砌块砌体
（1）混凝土空心砌块墙砌筑形式（图3-47）
混凝土空心砌块的主规格为390mm×190 mm×190mm，墙厚等于砌块的宽度，其立面砌筑形式只有全顺一种， 即各皮砌块均为顺砌，上下皮竖缝相互错开1/2砌块长，上下及砌块孔洞相互对准。
图3-47 混凝土空心砌块墙的砌筑
（2）混凝土空心砌块墙砌筑要点
1）砌块一般不需浇水，当天气炎热且干燥时，可提前喷水湿润。龄期不足28d及表面有浮水的小砌块不得施工，小砌块墙体每日砌筑高度宜控制在1.4m或一步脚手架高度内。
2）必须遵守"反砌"原则，每皮砌块应使其底面朝上砌筑。
3）小砌块施工应对孔错缝搭砌，个别情况下无法对孔砌筑时，允许错孔砌筑，但搭接长度不应小于90mm。如不能满足上述要求时，应在砌块的水平灰缝内设置拉结钢筋或钢筋网片。拉结钢筋可用2根直径6mm的I级钢筋；钢筋网片可用直径4mm的钢筋焊接而成。拉结钢筋或钢筋网片的长度不应小于700mm(图3-48),但竖向通缝不得超过两皮砌块。灰缝应横平竖直。砌体水平灰缝的砂浆饱满度，按净面积计算不得低于90%，竖向灰缝饱满度不得低于80%，不得出现瞎缝、透明缝等。水平灰缝厚度和竖向灰缝宽度一般为10mm，最小不小于8mm，最大不超过12mm。
图3-48 拉结钢筋或网片设置 图3-49 空心砌块墙转角砌法
4）空心砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌，即隔皮纵、横砌块端面露头（图3-49）。当该处无芯柱时，应在纵墙上交接处砌两块一孔半的辅助规格砌块，隔皮砌在横墙露头砌块下，其半孔应位于中间（图3-50）。当该处在芯柱时，应在纵墙上交接处砌一块三孔大规格砌块，砌块的中间孔正对横墙壁露头砌块朝外的孔洞（图3-51）。空心砌块墙的转角处和交接处应同时砌起，如不能同时砌起，则应留置斜槎，斜槎的长度应等于或大于斜槎高度（图3-52）。
图3-50 T字接头处砌法（无芯柱） 图3-51 T字接头处砌法（有芯柱）
图3-52 空心砌块墙直槎 图3-53 空心砌块墙斜槎
5）在非抗震设防地区，除外墙转角处，空心砌块墙的临时间断处可从墙面伸出200mm砌成直槎，并每隔三皮砌块高在水平灰缝设2根直径6mm的拉结筋；拉结筋埋入长度，从留槎处算起，每边均不应小于600mm，钢筋外露部分不得任意弯折（图3-53）。
6）在墙体的下列部位，应用C15混凝土灌实砌块的孔洞(先灌后砌):底层室内地面以下或防潮层以下的砌体;无圈梁的楼板支承面下的一皮砌块；没有设置混凝土垫块的次梁支承处，灌实宽度不应小于600mm，高度不应小于一皮砌块；挑梁的悬挑长度不小于1.2m时，其支承部位的内外墙交接处，纵横各灌实3个孔洞，灌实高度不小于三皮砌块。
7）如作为后砌隔墙或填充墙时，沿墙高每隔600mm应与承重墙或柱内预留的钢筋网片或2根直径6mm钢筋拉结，钢筋伸入墙内的长度不应小于600mm。
8）需要移动已砌好的砌块时，应清除原有砂浆，重新铺砂浆砌筑。
9）空心砌块墙的下列部位不得留置脚手眼：过梁上部与过梁成600角的三角形范围内；宽度小于800m的窗间墙；梁或梁垫下及其左右各500m的范围内；门窗洞口两侧200m和墙体交接处400m的范围内；设计规定不允许留脚手眼的部位。
芯柱的施工要求:
1）墙体的下列部位宜设置芯柱：在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素混凝土芯柱；5层及5层以上的房屋，应在上述部位设置钢筋混凝土芯柱，以增强其整体性和抗震性。
2）芯柱截面不宜小于120 mm×120 mm，宜用不低于C20的细石混凝土浇灌；芯柱应沿房屋的全高贯通，并与各层圈梁整体现浇。
图3–54 钢筋混凝土芯柱处拉筋
3)在钢筋混凝土芯柱处，沿墙高每隔600 mm应设 4钢筋网片拉结，每边伸入墙体不小于600 mm（图3–54），在抗震设防地区，钢筋网片每边伸入墙内不宜小于1m。
2、加气混凝土砌块砌体
加气混凝土砌块适用于各类建筑地面（±0.000）以上的内外填充墙和地面以下的内填充墙（有特殊要求的墙体除外）。
不同干密度和强度等级的加气混凝土不应混砌，加气混凝土砌块也不得与其他砖、砌块混砌，但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。
蒸压加气混凝土砌块不应直接砌筑在楼面、地面上。对于厕浴间、露台、外阳台以及设置在外墙面的空调机承托板与砌体接触部位等经常受干湿交替作用的墙体根部，宜浇筑宽度同墙厚、高度不小于0.2m的C20素混凝土墙垫；对于其它墙体，宜用蒸压灰砂砖在其根部砌筑高度不小于0.2m的墙垫。
加气混凝土砌块墙每天砌筑高度不宜超过1.8m。
加气混凝土砌块按强度和干密度分级：
强度级别有：Al.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10七个级别。
干密度级别有：B03，B04，B05，B06，B07，B08六个级别。
加气混凝土砌块墙如无切实有效措施，不得使用于下列部位：
1）建筑物室内地面标高以下部位；
2）长期浸水或经常受干湿交替部位；
3）受化学环境侵蚀（如强酸、强碱）或高浓度二氧化碳等环境；
4）砌块表面经常处于80℃以上的高温环境。
3、粉煤灰砌块砌体
粉煤灰砌块的主规格长度为880mm，宽度有380mm,430mm两种，高度为180mm墙厚等于砌块宽度，其立面砌筑形式只有全顺一种，即每皮砌块均为顺砌，上下皮竖缝相互错开砌块长度的1/3以上，并不小于150mm，如不能满足时，在水平灰缝中应设置2根直径6mm钢筋或直径4mm钢筋网片加强，加强筋长度不小于700mm。
粉煤灰砌块自生产之日算起，应放置一个月后，方可用于砌筑。严禁使用干的粉煤灰砌块上墙，一般应提前2d浇水，砌块含水率宜为8%～12%，不得随砌随浇。
4、轻骨料混凝土空心砌块砌体
轻骨料混凝土空心砌块的主规格多为390mm×190 mm×190 mm，常用全顺砌筑形式，墙厚等于砌块宽度。上下皮竖向灰缝相互错开1/2砌块长，并不应小于120mm,如不能保证时，应在水平灰缝中设置2根直径6mm的拉结钢筋或直径4mm的钢筋网片。
3.4.4砌块砌体质量要求
砌块砌筑的基本要求与砖砌体相同，外观要求墙面清洁、勾缝密实、交接平整。砌块砌体的允许偏差和外观质量要求见表3-6。
*
砌块砌体
