(共37张PPT)
单元6 装配式混凝土结构施工

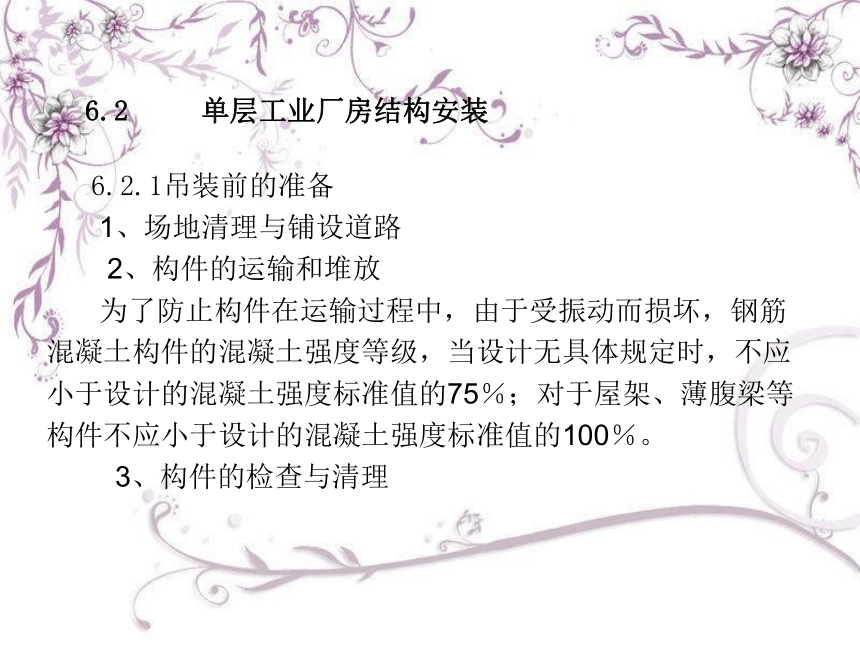

6.2 单层工业厂房结构安装
6.2.1吊装前的准备
1、场地清理与铺设道路
2、构件的运输和堆放
为了防止构件在运输过程中,由于受振动而损坏,钢筋混凝土构件的混凝土强度等级,当设计无具体规定时,不应小于设计的混凝土强度标准值的75%;对于屋架、薄腹梁等构件不应小于设计的混凝土强度标准值的100%。
3、构件的检查与清理

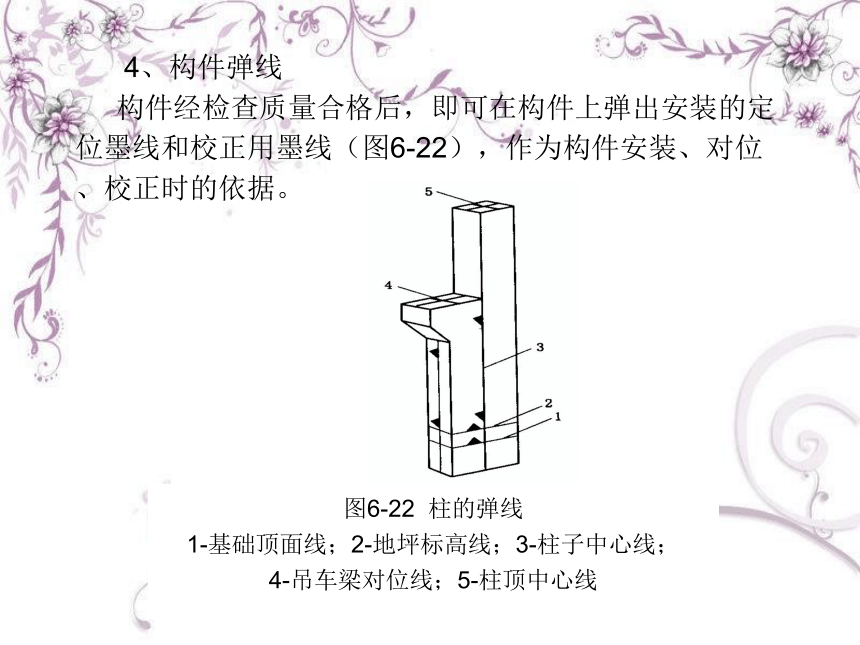

图6-22 柱的弹线
1-基础顶面线;2-地坪标高线;3-柱子中心线;
4-吊车梁对位线;5-柱顶中心线
4、构件弹线
构件经检查质量合格后,即可在构件上弹出安装的定位墨线和校正用墨线(图6-22),作为构件安装、对位、校正时的依据。

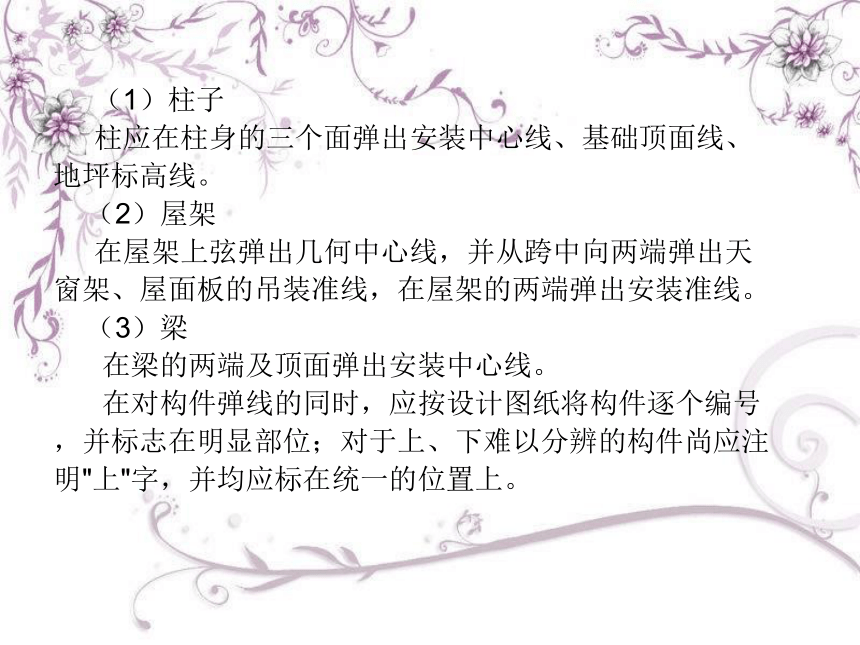

(1)柱子
柱应在柱身的三个面弹出安装中心线、基础顶面线、地坪标高线。
(2)屋架
在屋架上弦弹出几何中心线,并从跨中向两端弹出天窗架、屋面板的吊装准线,在屋架的两端弹出安装准线。
(3)梁
在梁的两端及顶面弹出安装中心线。
在对构件弹线的同时,应按设计图纸将构件逐个编号,并标志在明显部位;对于上、下难以分辨的构件尚应注明"上"字,并均应标在统一的位置上。

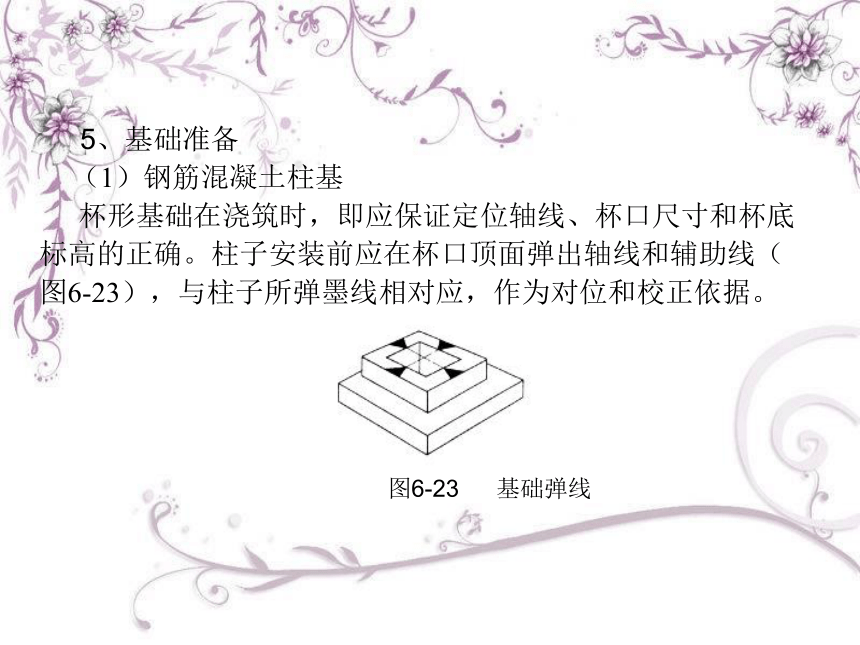

5、基础准备
(1)钢筋混凝土柱基
杯形基础在浇筑时,即应保证定位轴线、杯口尺寸和杯底标高的正确。柱子安装前应在杯口顶面弹出轴线和辅助线(图6-23),与柱子所弹墨线相对应,作为对位和校正依据。
图6-23  基础弹线

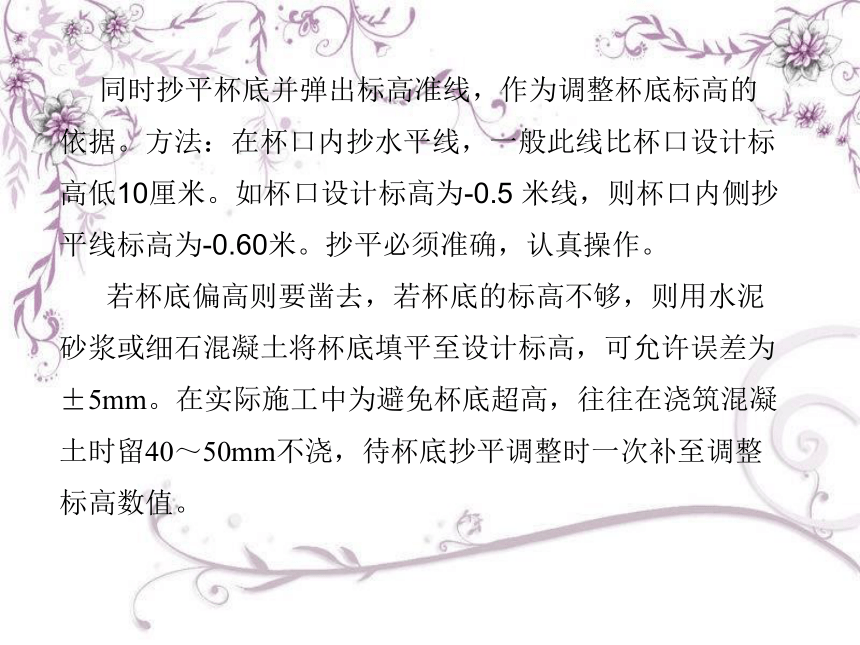

同时抄平杯底并弹出标高准线,作为调整杯底标高的依据。方法:在杯口内抄水平线,一般此线比杯口设计标高低10厘米。如杯口设计标高为-0.5 米线,则杯口内侧抄平线标高为-0.60米。抄平必须准确,认真操作。
若杯底偏高则要凿去,若杯底的标高不够,则用水泥砂浆或细石混凝土将杯底填平至设计标高,可允许误差为±5mm。在实际施工中为避免杯底超高,往往在浇筑混凝土时留40~50mm不浇,待杯底抄平调整时一次补至调整标高数值。

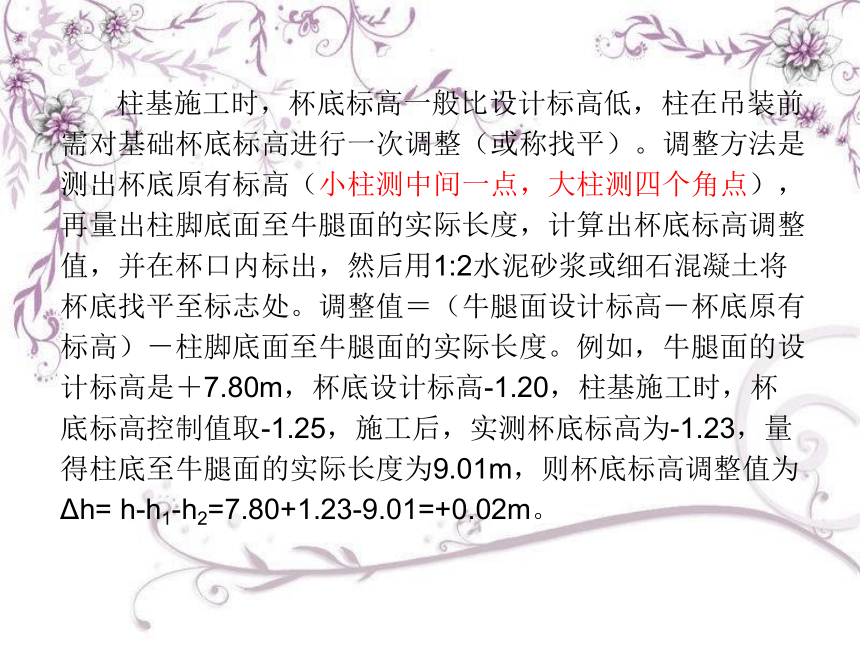

柱基施工时,杯底标高一般比设计标高低,柱在吊装前需对基础杯底标高进行一次调整(或称找平)。调整方法是测出杯底原有标高(小柱测中间一点,大柱测四个角点),再量出柱脚底面至牛腿面的实际长度,计算出杯底标高调整值,并在杯口内标出,然后用1:2水泥砂浆或细石混凝土将杯底找平至标志处。调整值=(牛腿面设计标高-杯底原有标高)-柱脚底面至牛腿面的实际长度。例如,牛腿面的设计标高是+7.80m,杯底设计标高-1.20,柱基施工时,杯底标高控制值取-1.25,施工后,实测杯底标高为-1.23,量得柱底至牛腿面的实际长度为9.01m,则杯底标高调整值为Δh= h-h1-h2=7.80+1.23-9.01=+0.02m。

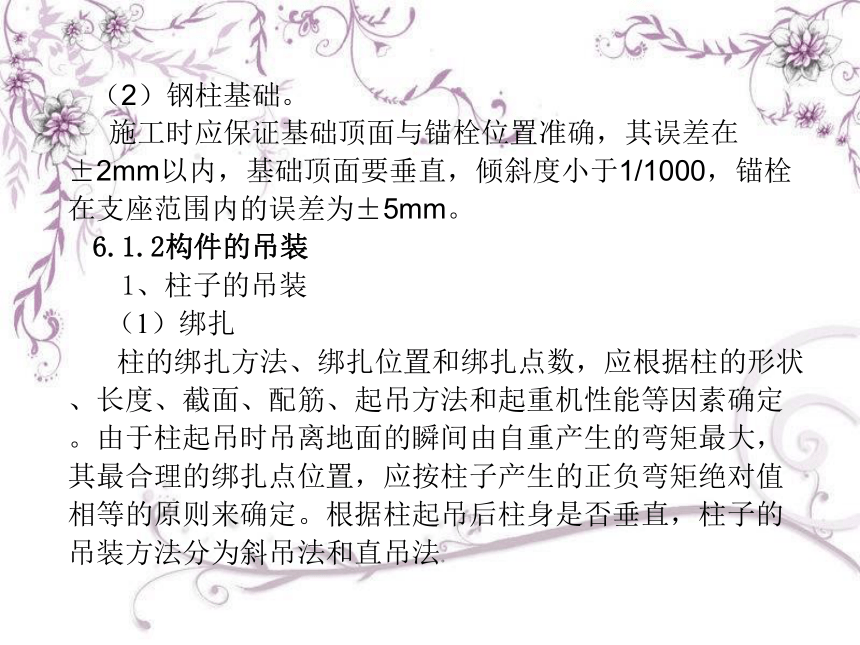

(2)钢柱基础。
施工时应保证基础顶面与锚栓位置准确,其误差在±2mm以内,基础顶面要垂直,倾斜度小于1/1000,锚栓在支座范围内的误差为±5mm。
6.1.2构件的吊装
1、柱子的吊装
(1)绑扎
柱的绑扎方法、绑扎位置和绑扎点数,应根据柱的形状、长度、截面、配筋、起吊方法和起重机性能等因素确定。由于柱起吊时吊离地面的瞬间由自重产生的弯矩最大,其最合理的绑扎点位置,应按柱子产生的正负弯矩绝对值相等的原则来确定。根据柱起吊后柱身是否垂直,柱子的吊装方法分为斜吊法和直吊法。

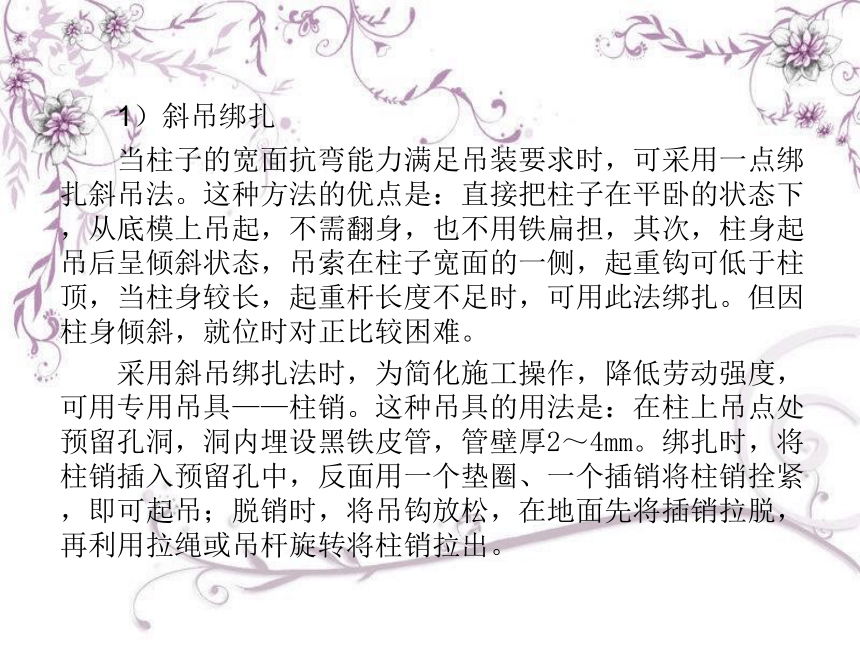

1)斜吊绑扎
当柱子的宽面抗弯能力满足吊装要求时,可采用一点绑扎斜吊法。这种方法的优点是:直接把柱子在平卧的状态下,从底模上吊起,不需翻身,也不用铁扁担,其次,柱身起吊后呈倾斜状态,吊索在柱子宽面的一侧,起重钩可低于柱顶,当柱身较长,起重杆长度不足时,可用此法绑扎。但因柱身倾斜,就位时对正比较困难。
采用斜吊绑扎法时,为简化施工操作,降低劳动强度,可用专用吊具——柱销。这种吊具的用法是:在柱上吊点处预留孔洞,洞内埋设黑铁皮管,管壁厚2~4mm。绑扎时,将柱销插入预留孔中,反面用一个垫圈、一个插销将柱销拴紧,即可起吊;脱销时,将吊钩放松,在地面先将插销拉脱,再利用拉绳或吊杆旋转将柱销拉出。

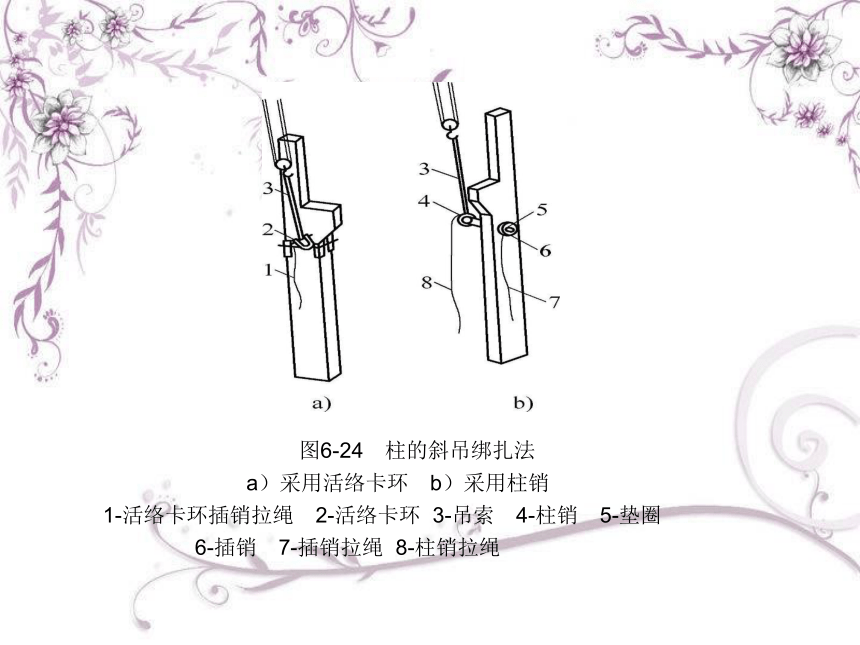

图6-24 柱的斜吊绑扎法
a)采用活络卡环 b)采用柱销
1-活络卡环插销拉绳 2-活络卡环 3-吊索 4-柱销 5-垫圈 6-插销 7-插销拉绳 8-柱销拉绳

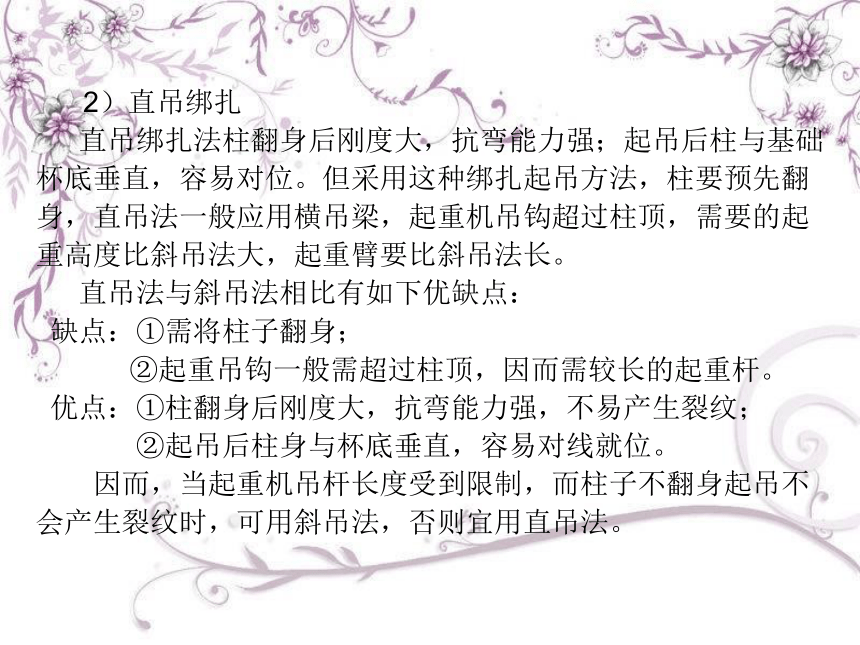

2)直吊绑扎
直吊绑扎法柱翻身后刚度大,抗弯能力强;起吊后柱与基础杯底垂直,容易对位。但采用这种绑扎起吊方法,柱要预先翻身,直吊法一般应用横吊梁,起重机吊钩超过柱顶,需要的起重高度比斜吊法大,起重臂要比斜吊法长。
直吊法与斜吊法相比有如下优缺点:
缺点:①需将柱子翻身;
②起重吊钩一般需超过柱顶,因而需较长的起重杆。
优点:①柱翻身后刚度大,抗弯能力强,不易产生裂纹;
②起吊后柱身与杯底垂直,容易对线就位。
因而,当起重机吊杆长度受到限制,而柱子不翻身起吊不会产生裂纹时,可用斜吊法,否则宜用直吊法。
此外,当柱较重较长、需采用两点起吊时,也可采用两点斜吊和直吊绑扎法。两点绑扎斜吊法适用于两点平放起吊,柱的抗弯强度满足要求时采用,如图6-26(a)所示。两点绑扎直吊法适用于柱的抗弯强度不足时,将柱翻身,然后起吊,如图6-26(b)所示。
图6-26 柱的两点绑扎法
(a)斜吊;(b)直吊
(2)吊升
根据柱在吊升过程中运动的特点,吊升方法可分为旋转法和滑行法两种。重型柱子有时还可用两台起重机抬吊。
①旋转法
为了操作方便和起重臂不变幅,柱在预制或排放时,应使柱基中心、柱脚中心和柱绑扎点均位于起重机的同一起重半径的圆弧上,该圆弧的圆心为起重机的回转中心,半径为圆心到绑扎点的距离,并应使柱脚尽量靠近基础。这种布置方法称为“三点共弧”。同时柱下端靠近杯口,尽可能加快安装速度。
若施工现场条件限制,不可能将柱的绑扎点、柱脚和柱基三者同时布置在起重机的同一起重半径的圆弧上时,可采用柱脚与基础中心两点共弧布置,但这种布置时,柱在吊升过程中起重机要变幅,影响工效。
(a) (b)
图6-27 旋转法吊装过程
(a)旋转过程 (b)平面布置
②滑行法
滑行法柱的布置特点:柱的吊点(牛腿下部)靠在杯口近旁,要求吊点和杯口中点共弧(所谓两点共弧),以便使柱吊离地面后稍作旋转即可落入杯口内。
(a) (b)
图6-28 滑行法吊装过程
(a)旋转过程 (b)平面布置
③双机抬吊
当柱的重量较大,使用一台起重机无法吊装时,可以采用双机抬吊。双机抬吊仍可采用旋转法(两点抬吊)和滑行法(一点抬吊)。
图6-29  双机抬吊旋转法
(a)柱的平面布置;(b)双机同时提升吊钩;(c)双机同时向杯口旋转
图6-30  双机抬吊滑行法
(a)俯视图;(b)立面图;
1-基础;2-柱预制位置;3-柱翻身后位置;4-滚动支座
(3)柱的对位与临时固定(图6-31)
图6-31 柱的对位与临时固定 1—安装缆风绳或挂操作台的夹箍;2—钢楔
(4)校正
柱的校正(图6-32)包括平面位置、标高和垂直度的校正。柱身垂直度校正是以柱身弹出的中心线(或辅助线) 为校核的基准线,通常利用两台经纬仪观测柱的相邻两面的中心线是否垂直。垂直偏差的允许值:柱高H≤5m时为5mm;柱高H>5m时为10mm;当柱高H≥10m时为1/1000柱高,且不大于20mm。柱的校正方法,当垂直偏差值较小时,可用敲打楔块的方法或用钢钎来纠正;当垂直偏差值较大时,可用千斤顶校正法、钢管撑杆斜顶法及缆风绳校正法等。
(a) (b)
图6-32  柱子垂直度校正
(a) 螺旋千斤顶平顶法 (b)千斤顶斜顶法
在实际施工中,无论采用哪种方法,均须注意:
1)应先校正偏差大的,后校正偏差小的。
2)在阳光照射下校正柱子垂直度时;要考虑到温差的影响,因为柱子受太阳光照射后,阳面温度较阴面高,由于温差的原因,柱子向阴面弯曲,使柱顶有一个水平位移。
头部摩擦板
钢管撑杆校正器
转动手柄
底板
用钢管校正器
校正柱子垂直度
(5)柱子的最后固定
在柱脚与杯口的空隙中浇筑比柱子混凝土标号高一级的细石混凝土。灌混凝土之前,应先灌一层稀砂浆使其填满空隙,然后灌细豆石混凝土,但要分两次进行,第一次灌至楔子底,待混凝土强度达到25%后,拔去楔子,再灌满混凝土(图6-33)。第一次灌筑后,柱可能会出现新的偏差,其原因可能是振捣混凝土时碰动了楔块,或者两面相对的木楔因受潮程度不同,膨胀变形不一产生的。待第二次浇筑混凝土强度达到70%后,方能安装上部构件。
(a) (b)
图 6-33 柱子的最后固定
(a)第一次浇注细石混凝土;(b)第二次浇注细石混凝土
2、吊车梁的吊装
吊装内容包括绑扎、起吊、就位、校正和最后固定。
(1)绑扎、起吊和就位
(2)校正和最后固定
吊车梁的校正工作包括标高、垂直度和平面位置的校正,一般应在厂房结构校正和固定后进行,以免屋架安装时,引起柱子变位,而使吊车梁产生新的误差。
标高的校正已在基础杯底调整时基本完成,如仍有误差,可在铺轨时,在吊车梁顶面抹一层砂浆来找平。
垂直度用锤球检查,偏差应在5mm以内,可在支座处加铁片垫平。吊车梁的平面位置的校正,常用的方法有通线法、平移轴线法和边吊边校3种。
图6-34 吊车梁的吊装
1)通线法(俗称拉钢丝法)
图6-35 通线法校正吊车梁示意图
1-通线;2-支架;3-经纬仪;4-木桩;5-柱;6-吊车梁;7-圆钢
2)平移轴线法
图6-36  平移轴线法校正吊车梁
1-经纬仪;2-标志;3-柱;4-柱基础;5-吊车梁
3)边吊边校法。
吊车梁校正后,立即电焊作最后固定,并在吊车梁与柱的空隙处灌筑细石混凝土。
3、屋架的吊装
施工顺序:绑扎、扶直就位、吊升、对位、临时固定、校正和最后固定。
(1)屋架绑扎(图6-37)
屋架的绑扎点应选在上弦节点处,左右对称,绑扎中心(即各支吊索的合力作用点)必须高于屋架重心,使屋架起吊后基本保持水平,不晃动、不倾翻。
大跨度的屋架在吊装时为防止被损坏,要在屋架上绑杉木杆。跨度在18m以内的,只在屋架的一侧绑杉木杆;跨度大于18m的,在屋架两侧各绑两道杉木杆。屋架翻身扶直时,吊索与水平线的夹角不宜小于60°;吊装时不宜小于45°,以免屋架承受过大的横向压力,必要时,为减少屋架的起吊高度及所受横向压力,可采用横吊梁。
(a) (b)
图6-37 屋架的绑扎
(a)屋架跨度≤18m时;(b) 屋架跨度>18m时;
(c)屋架跨度≥30m时;(d)三角形组合屋架
(2)屋架的扶直与排放
按照起重机与屋架预制时相对位置的不同,屋架扶直有正向扶直和反向扶直两种方式:
1)正向扶直
2)反向扶直
正向扶直与反向扶直的最大区别在于起重机位于屋架的方位不同,正向扶直,起重机位于下弦一边,反向扶直则位于上弦一边;扶直过程中,正向扶直,升钩时升臂,反向扶直, 升钩时降臂。升臂比降臂易于操作且较安全,故一般应采用正向扶直。
屋架就位分为同侧就位和异侧就位。
(a) (b)
图6-38 屋架的扶直
(a)正向扶直,同侧就位;(b)反向扶直,异侧就位
(3)屋架的吊升、对位与屋架的吊升是将屋架吊离地面约300mm,然后将屋架转至安装位置下方,再将屋架吊升至柱顶上方约300mm后,缓缓放至柱顶进行对位。
屋架对位应以建筑物的定位轴线为准。屋架对位后立即进行临时固定。
常见的临时固定方法有两种,一种是利用四根缆风绳从两侧将屋架拉牢,另一种是与抗风柱连接固定。第二榀及以后各榀屋架的固定,常采用工具式卡具与第一榀卡牢,工具式卡具还可用于校正屋架间距。
(4)屋架的校正及最后固定
屋架的校正主要是垂直度的校正,屋架垂直度的检查与校正方法是在屋架上弦安装三个卡尺,卡尺与屋架的平面垂直,一个安装在屋架上弦中点附近,另两个安装在屋架两端。在卡尺上从屋架上弦几何中心线量取500mm并作标志。然后在距屋架中心线500mm处的地面上放置经纬仪,检查3个卡尺上的标志是否在同一垂直面上。
用垂球检查屋架竖向偏差时,也是在屋架上弦安置3个卡尺,但卡尺上标志至屋架几何中心线的距离取300 mm。在两端头卡尺的标志间连一通线,自屋架顶卡尺的标志处向下挂垂球,检查3个卡尺标志是否在同一垂直面上。屋架垂直度的校正可通过转动工具式支撑的螺栓加以纠正,并垫入斜垫铁。固定——在屋架两端对角同时施焊。
屋架上弦
撑脚
钢管
螺母
螺杆
摇把
屋架的临时固定与校正
4、天窗架和屋面板的吊装
屋面板一般有预埋吊环,用带钩的吊索钩住吊环即可吊装。大型屋面板有四个吊环,起吊时,应使四根吊索拉力相等,屋面板保持水平。为充分利用起重机的起重能力,提高工效,也可采用一次吊升若干块屋面板的方法。
屋面板的吊装顺序应由两边檐口左右对称地逐块铺向屋脊,以免屋架受荷不均,屋面板就位后,应立即电焊固定。每块屋面板至少有三点与屋架或天窗架焊牢,且必须保证焊缝尺寸质量。
天窗架常采用单独吊装,也可与屋架拼装成整体同时吊装。
(a) (b) (a) (b)
    图6-41 屋面板吊装 图6-42 天窗架的绑扎
(a)多块迭吊;(b)多块平吊
