(共36张PPT)
单元8 装饰工程施工

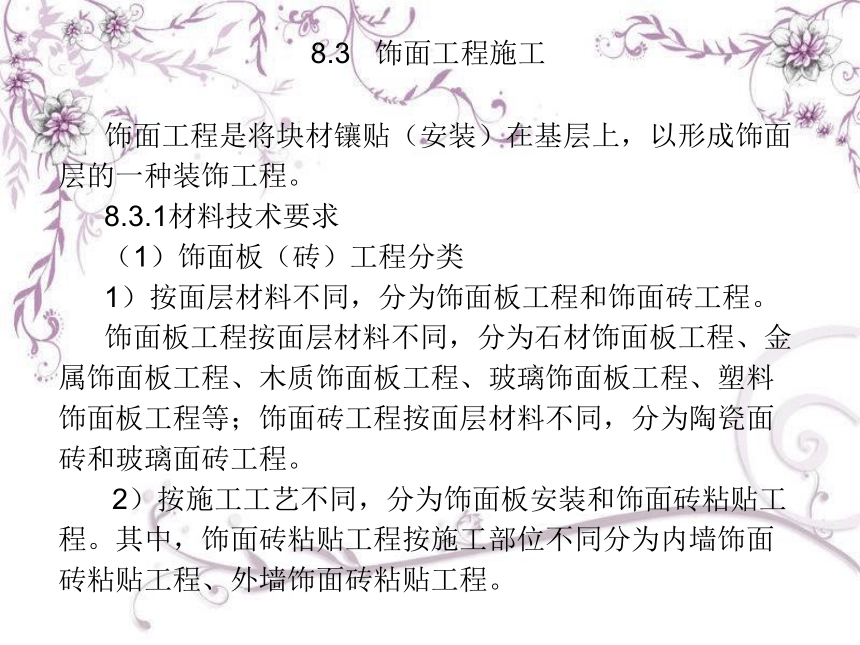

8.3 饰面工程施工
饰面工程是将块材镶贴（安装）在基层上，以形成饰面层的一种装饰工程。
8.3.1材料技术要求
（1）饰面板（砖）工程分类
1）按面层材料不同，分为饰面板工程和饰面砖工程。
饰面板工程按面层材料不同，分为石材饰面板工程、金属饰面板工程、木质饰面板工程、玻璃饰面板工程、塑料饰面板工程等；饰面砖工程按面层材料不同，分为陶瓷面砖和玻璃面砖工程。
2）按施工工艺不同，分为饰面板安装和饰面砖粘贴工程。其中，饰面砖粘贴工程按施工部位不同分为内墙饰面砖粘贴工程、外墙饰面砖粘贴工程。

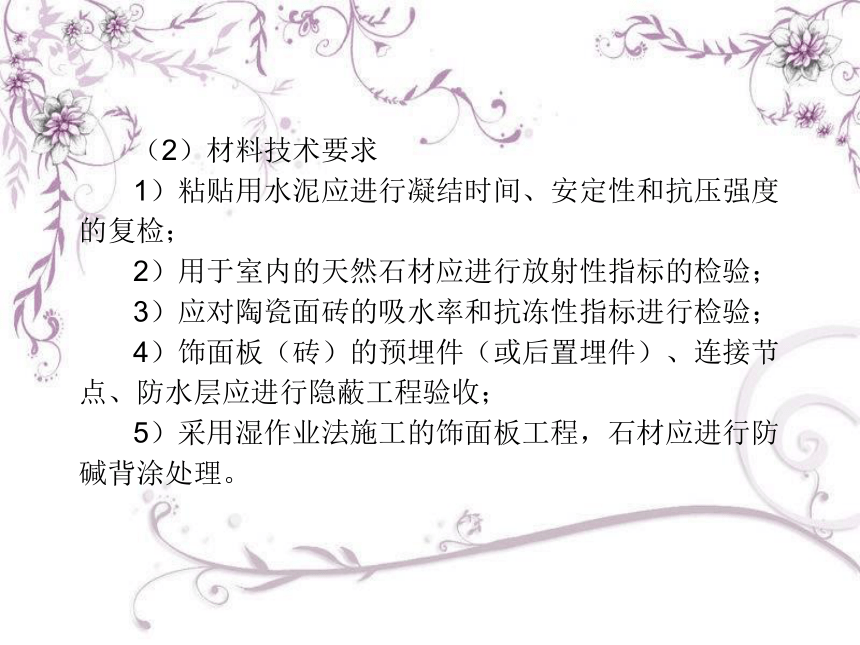

（2）材料技术要求
1）粘贴用水泥应进行凝结时间、安定性和抗压强度的复检；
2）用于室内的天然石材应进行放射性指标的检验；
3）应对陶瓷面砖的吸水率和抗冻性指标进行检验；
4）饰面板（砖）的预埋件（或后置埋件）、连接节点、防水层应进行隐蔽工程验收；
5）采用湿作业法施工的饰面板工程，石材应进行防碱背涂处理。

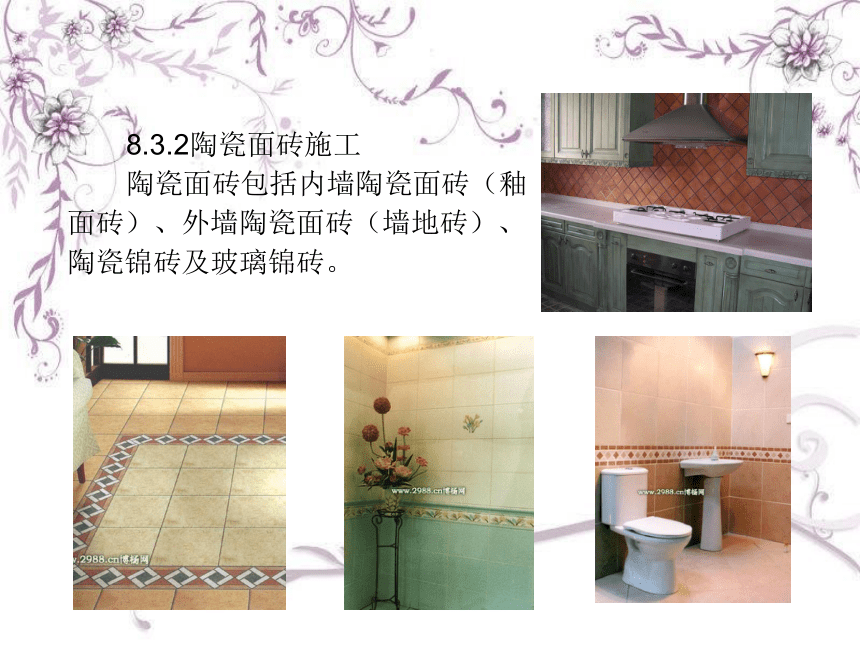

8.3.2陶瓷面砖施工
陶瓷面砖包括内墙陶瓷面砖（釉面砖）、外墙陶瓷面砖（墙地砖）、陶瓷锦砖及玻璃锦砖。

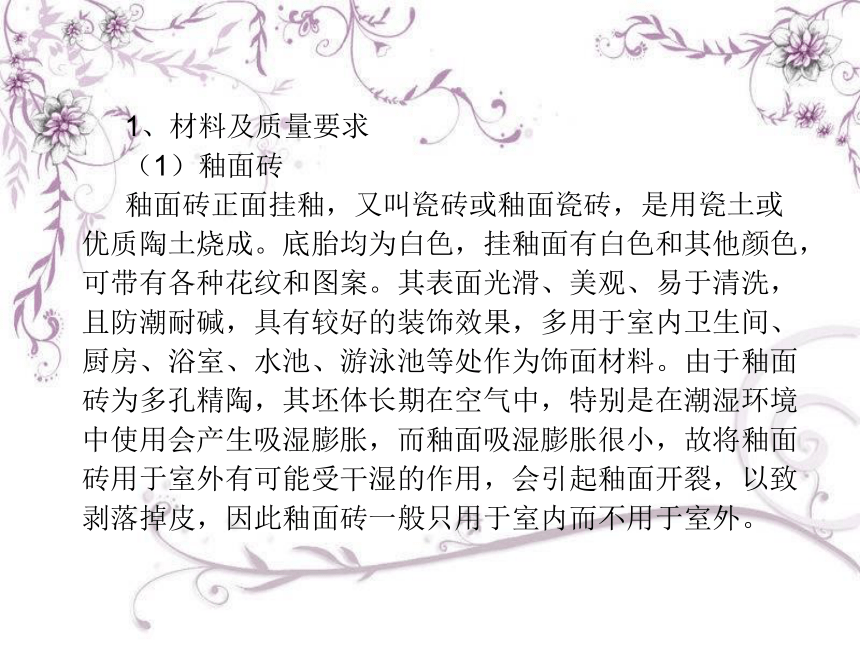

1、材料及质量要求
（1）釉面砖
釉面砖正面挂釉，又叫瓷砖或釉面瓷砖，是用瓷土或优质陶土烧成。底胎均为白色，挂釉面有白色和其他颜色，可带有各种花纹和图案。其表面光滑、美观、易于清洗，且防潮耐碱，具有较好的装饰效果，多用于室内卫生间、厨房、浴室、水池、游泳池等处作为饰面材料。由于釉面砖为多孔精陶，其坯体长期在空气中，特别是在潮湿环境中使用会产生吸湿膨胀，而釉面吸湿膨胀很小，故将釉面砖用于室外有可能受干湿的作用，会引起釉面开裂，以致剥落掉皮，因此釉面砖一般只用于室内而不用于室外。

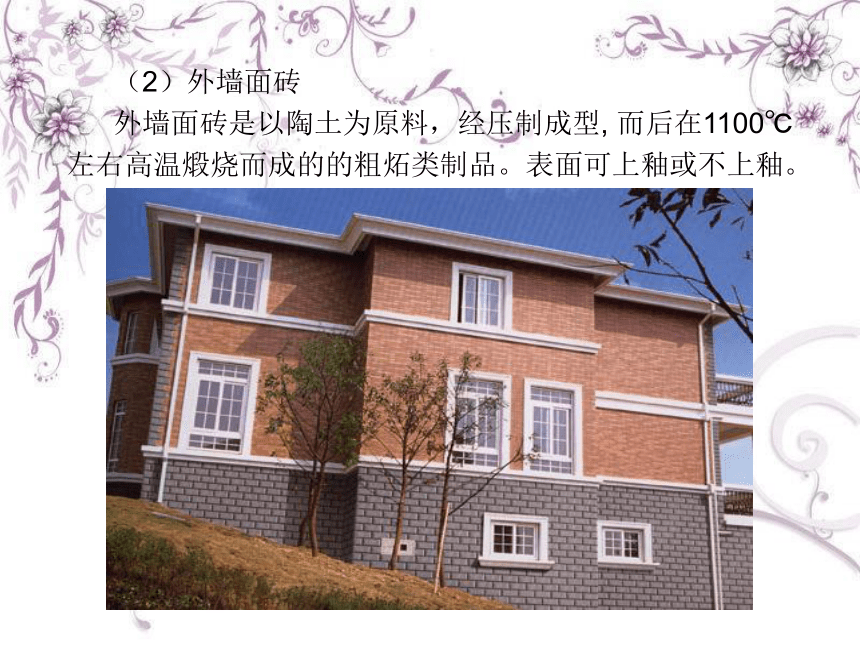

（2）外墙面砖
外墙面砖是以陶土为原料，经压制成型, 而后在1100℃左右高温煅烧而成的的粗炻类制品。表面可上釉或不上釉。

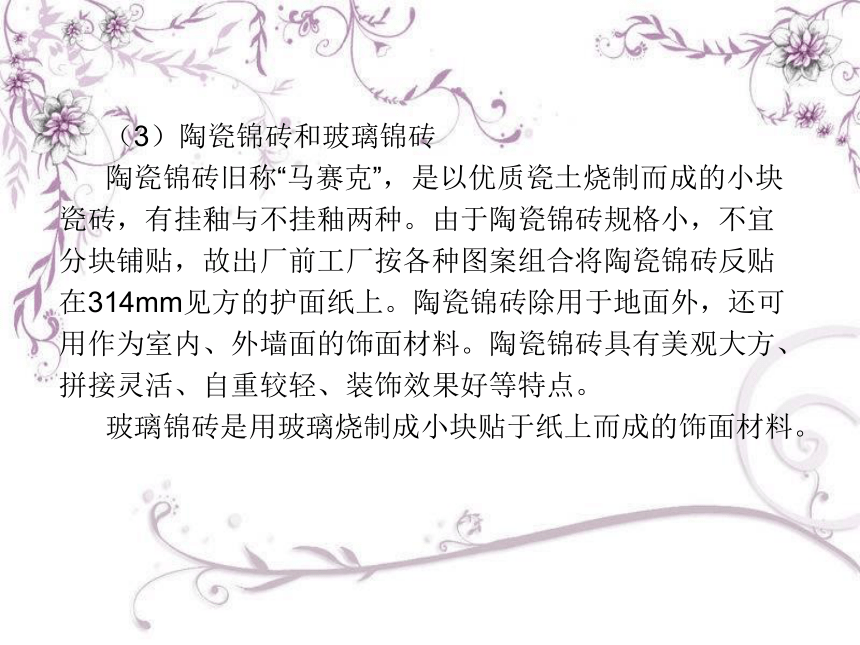

（3）陶瓷锦砖和玻璃锦砖

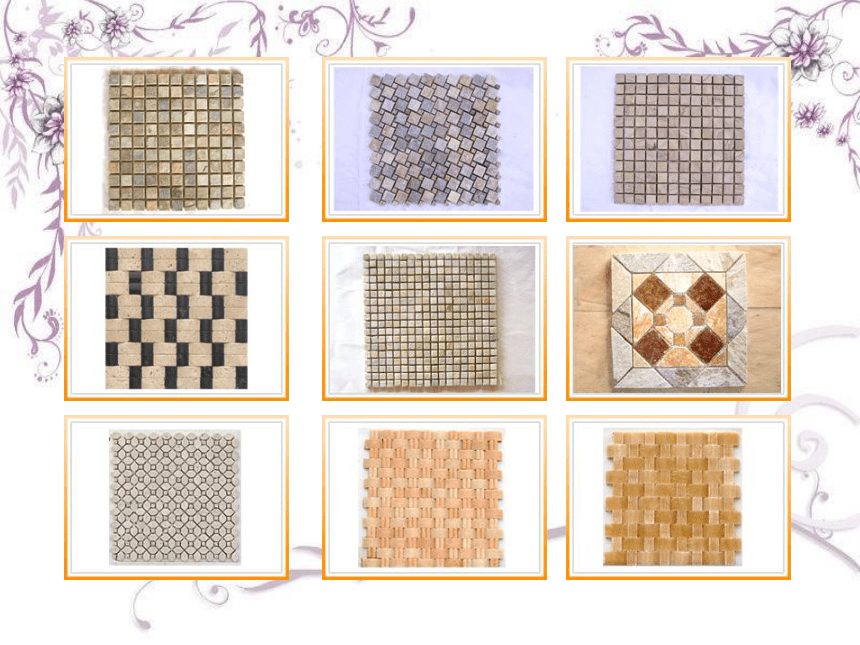

陶瓷锦砖旧称“马赛克”，是以优质瓷土烧制而成的小块瓷砖，有挂釉与不挂釉两种。由于陶瓷锦砖规格小，不宜分块铺贴，故出厂前工厂按各种图案组合将陶瓷锦砖反贴在314mm见方的护面纸上。陶瓷锦砖除用于地面外，还可用作为室内、外墙面的饰面材料。陶瓷锦砖具有美观大方、拼接灵活、自重较轻、装饰效果好等特点。
玻璃锦砖是用玻璃烧制成小块贴于纸上而成的饰面材料。

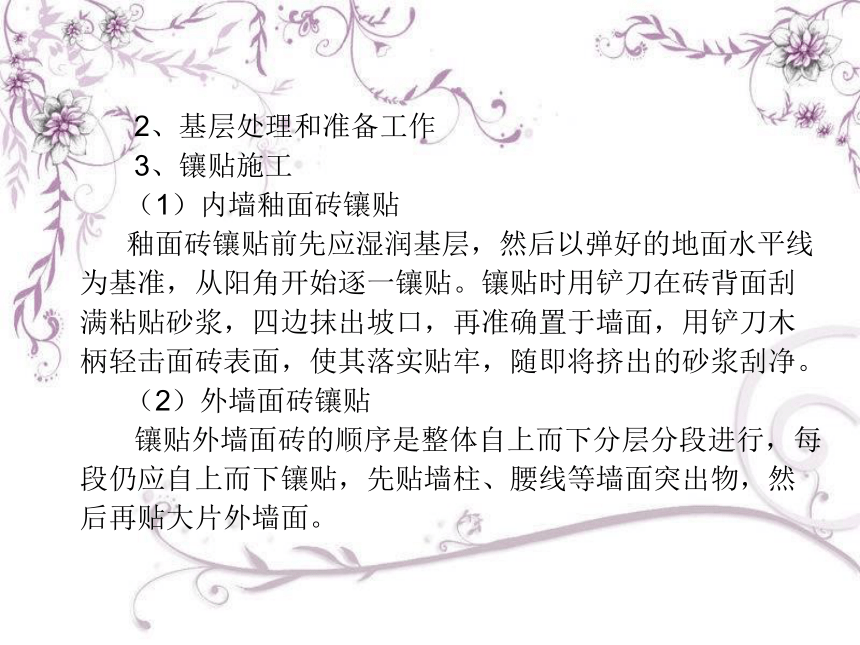

2、基层处理和准备工作
3、镶贴施工
（1）内墙釉面砖镶贴
釉面砖镶贴前先应湿润基层，然后以弹好的地面水平线为基准，从阳角开始逐一镶贴。镶贴时用铲刀在砖背面刮满粘贴砂浆，四边抹出坡口，再准确置于墙面，用铲刀木柄轻击面砖表面，使其落实贴牢，随即将挤出的砂浆刮净。
（2）外墙面砖镶贴
镶贴外墙面砖的顺序是整体自上而下分层分段进行，每段仍应自上而下镶贴，先贴墙柱、腰线等墙面突出物，然后再贴大片外墙面。

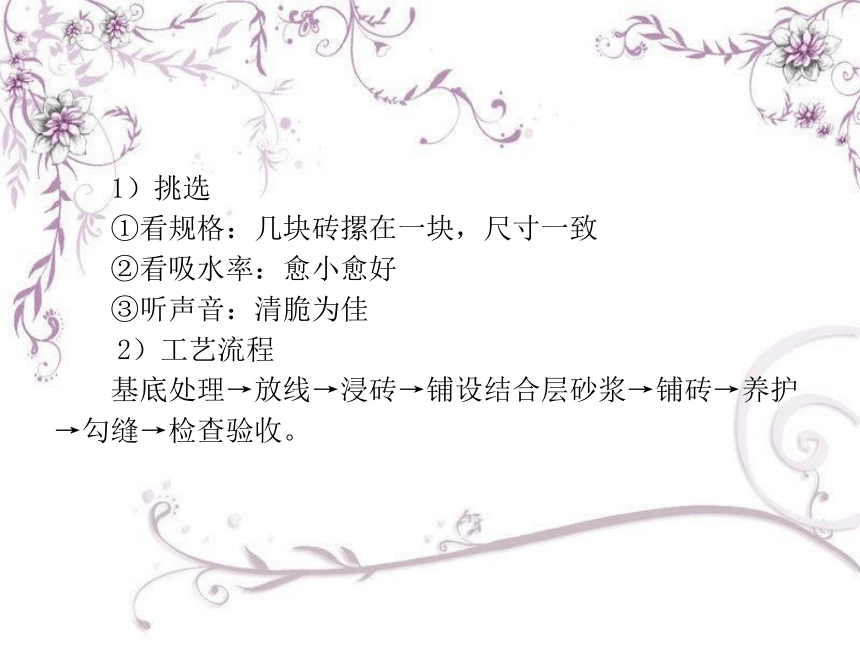

1）挑选
①看规格：几块砖摞在一块，尺寸一致
②看吸水率：愈小愈好
③听声音：清脆为佳
2）工艺流程
基底处理→放线→浸砖→铺设结合层砂浆→铺砖→养护→勾缝→检查验收。

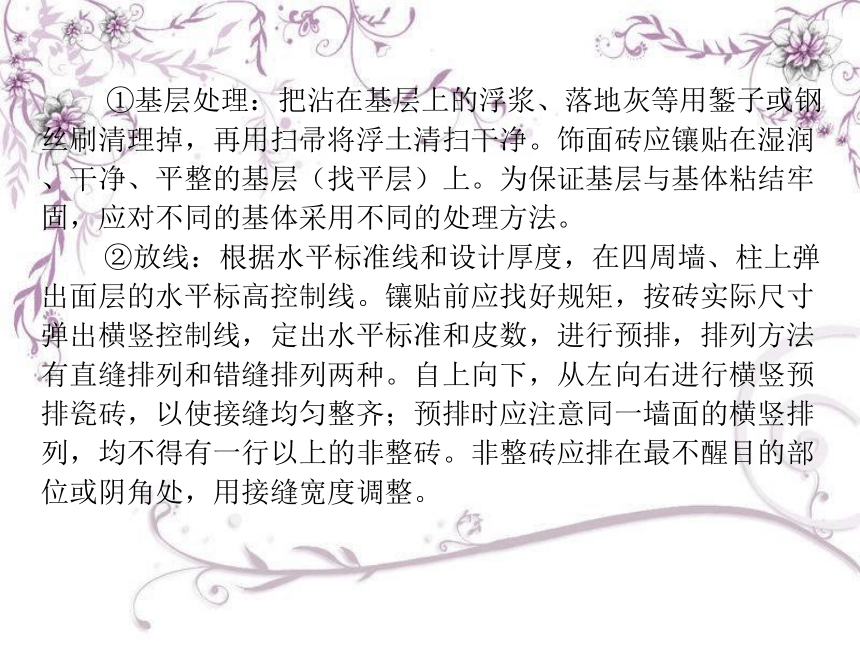

①基层处理：把沾在基层上的浮浆、落地灰等用錾子或钢丝刷清理掉，再用扫帚将浮土清扫干净。饰面砖应镶贴在湿润、干净、平整的基层（找平层）上。为保证基层与基体粘结牢固，应对不同的基体采用不同的处理方法。
②放线：根据水平标准线和设计厚度，在四周墙、柱上弹出面层的水平标高控制线。镶贴前应找好规矩，按砖实际尺寸弹出横竖控制线，定出水平标准和皮数，进行预排，排列方法有直缝排列和错缝排列两种。自上向下，从左向右进行横竖预排瓷砖，以使接缝均匀整齐；预排时应注意同一墙面的横竖排列，均不得有一行以上的非整砖。非整砖应排在最不醒目的部位或阴角处，用接缝宽度调整。

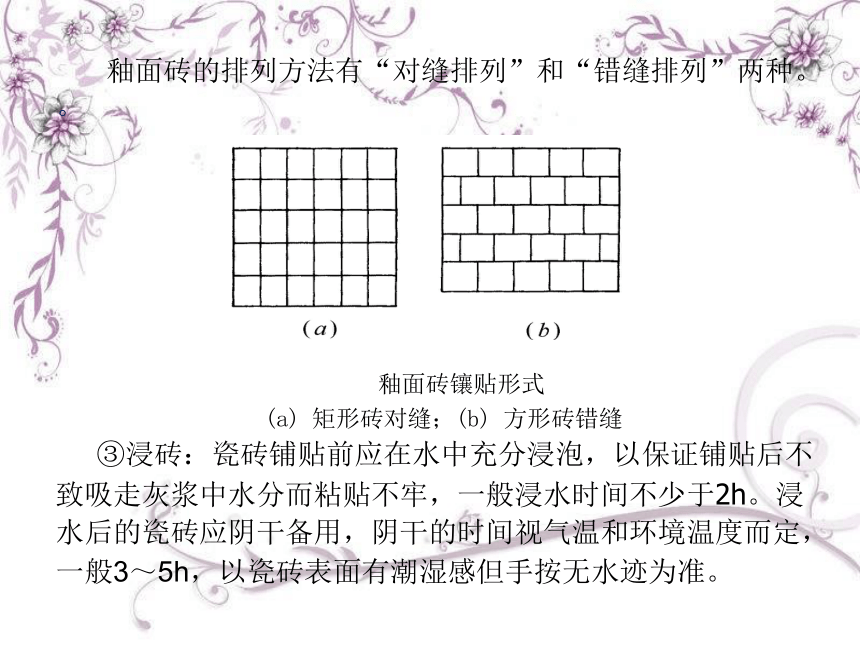

釉面砖的排列方法有“对缝排列”和“错缝排列”两种。。
釉面砖镶贴形式
(a) 矩形砖对缝；(b) 方形砖错缝
③浸砖：瓷砖铺贴前应在水中充分浸泡，以保证铺贴后不致吸走灰浆中水分而粘贴不牢，一般浸水时间不少于2h。浸水后的瓷砖应阴干备用，阴干的时间视气温和环境温度而定，一般3～5h，以瓷砖表面有潮湿感但手按无水迹为准。
④铺设结合层砂浆：铺设前应将基底湿润，并在基底上刷一道素水泥浆或界面结合剂，随刷随铺设搅拌均匀的干硬性水泥砂浆（底灰）。底灰一般用1：2水泥砂浆，厚度以10～12mm为宜。木抹子将表面划毛，养护1～2天，然后才可以镶贴瓷砖。
⑤垫托木。
托木板放置在第一层瓷砖的下皮，用它的目的是支撑瓷砖，以免瓷砖在粘结剂未硬化前下坠，所以托木板安放要水平，要稳固，并在托木上标出砖的缝隙距离。
⑥铺砖：镶贴瓷砖用1：1.5~2水泥沙浆，将浸泡晾干的瓷砖背面满抹灰浆，四周刮成斜面，将砖紧靠平尺板，贴于墙上后，用灰匙手柄轻敲瓷砖面，使其粘牢平整，每贴几块后，就要检查平整度和调直调正拼缝，个别不符合要求的，用小铲取下重贴。在粘贴时，要随时用布或棉丝将缝中挤流出来的浆液擦拭干净。整砖的镶贴，就从木托板开始自下而上进行。每行的镶贴宜以阳角开始，把非整砖留在阴角。镶贴墙面时，应先贴大面，后贴阴阳角、凹槽等难度较大、耗工较多的部位。
施工要点：
在预排砖中应遵循平面压立面，大面压小面，正面压侧面的原则。
如墙面有突出的管线、灯具、卫生器具支承物，应用整砖套割吻合，不得用非整砖拼凑镶贴。
采用掺聚合物的水泥砂浆作粘结层可以抹一行贴一行，其他均应将粘结砂浆均匀刮抹在瓷砖背面，逐块进行粘贴。
镶贴后的每块瓷砖，当采用混合砂浆粘结层时，可用小铲把轻轻敲击；当采用聚合物水泥砂浆粘结层时，可用手轻压，并用橡皮锤轻轻敲击，使其与基层粘结密实牢固。
用靠尺随时检查平直方正情况，修正缝隙。
凡遇缺灰、粘结不密实等情况时，应取下瓷砖重新粘贴，不得在砖口处塞灰，以防止空鼓。
顶棚镶贴前，应把墙上的水平线翻到墙顶交接处，校核顶棚方正情况，阴阳角应找直，并按水平线将顶棚找平。
⑦养护：当砖面层铺贴完24h内应进行养护，养护时间不得小于7d。
⑧勾缝：勾缝用同种、同强度等级、同色的水泥膏或1:1水泥砂浆，要求缝清晰、顺直、平整、光滑、深浅一致，缝应低于砖面0.5～1mm。待面砖表面完全干燥后用干抹布全面仔细擦去粉末状残留物，使表面光亮如镜。
（3）陶瓷锦砖和玻璃锦砖的镶贴
1）陶瓷锦砖的镶贴
镶贴工艺:设计图案→绘制出施工大样图→加工好分格条→对陶瓷锦砖统一编号→基层清理→打底（厚10～12㎜的1:3水泥砂浆，找平划毛，洒水养护）→弹出水平、垂直分格线 →湿润底层→刷素水泥浆一道→再刷粘结层→粘贴锦砖→揭纸→检查缝的平直大小→校正拨直→嵌缝→刷洗。
陶瓷锦砖镶贴示意图
1-陶瓷锦砖贴纸；2-陶瓷锦砖按纸版尺寸弹线分格（留出缝隙）；3-平尺板
2)玻璃锦砖的镶贴
多用于外墙饰面，基层打底灰(同一般抹灰)完毕后，在墙上做2mm厚的普通硅酸盐水泥净浆层，把玻璃马赛克背面向上平放，并在其上薄薄抹一层水泥浆，刮浆闭缝。然后将玻璃马赛克逐张沿已经标志的横、竖、厚度控制线铺贴，随即用木抹子轻轻拍击压实，使玻璃马赛克与基层牢固粘结。待水泥初凝后湿润纸面，由上向下轻轻揭掉纸面，用毛刷刷净杂物，用相同水泥浆擦缝。
8.3.3石材饰面板施工
石材饰面板泛指天然大理石、花岗石饰面板和人造石饰面板，三者的施工工艺基本相同。使用前应检验大理石、花岗岩的放射性指标。
1、材质要求
（1）天然大理石板材
大理石是一种变质岩，其主要成分是碳酸钙，属碱性中硬石材，在大气中受硫化物及水汽形成的酸雨长期的作用，大理石容易风化、溶蚀，使表面失去光泽，变色掉粉，表面变得粗糙多孔，甚至剥落，影响其装饰性能。
纯粹的大理石呈白色，但通常因含有多种其他化学成分，因而呈灰、黑、红、黄、绿等各种颜色。
由于其耐磨性相对较差，虽也可用于室内地面，但不宜用于人流较多场所的地面。大理石由于耐酸腐蚀能力较差，除少数大理石，如汉白玉、艾叶青等质纯、杂质少、比较稳定、耐久的品种可用于室外，一般只适用于室内。
（2）天然花岗石板材
花岗石构造致密、强度高、密度大、吸水率极低、质地坚硬、耐磨，属酸性硬石材。花岗石的化学成分有SiO2、Al2O3、CaO、MgO、Fe2O3等，其中SiO2的含量常为60％以上，为酸性石材，因此，其耐酸、抗风化、耐久性好，使用年限长。花岗石所含石英在高温下会发生晶变，体积膨胀而开裂，因此不耐火。
花岗石板材主要应用于大型公共建筑或装饰等级要求较高的室内外装饰工程。花岗石因不易风化，外观色泽可保持百年以上，特别适宜做大型公共建筑大厅的地面。
（3）人造石饰面板材
人造饰面石材是采用无机或有机胶凝材料作为胶粘剂，以天然砂、碎石、石粉或工业渣等为粗、细填充料，经成型、固化、表面处理而成的一种人造材料。
2、安装工艺
饰面板的安装工艺有传统湿作业法（灌浆法）、干挂法和直接粘贴法。
（1）传统湿作业法
是在竖向基体上预挂钢筋网，用铜丝或镀锌铁丝绑扎板材并灌水泥砂浆粘牢。工艺流程为：施工准备（钻孔、剔槽）→穿铜丝或镀锌铁丝与块材固定→绑扎、固定钢丝网→放线→安装饰面板→灌浆→擦缝。
钢筋网片绑扎固定法示意图
传统湿作业法适用于板材厚为20~30㎜的大理石、花岗石或预制水磨石板，墙体为砖墙或混凝土墙。
饰面板的安装自下而上进行，每层板由中间或一端开始。饰面板用铜丝或不锈钢丝绑扎在钢筋网片上，板材的平整度、垂直度和接缝宽度用木楔调整。
一般用1:2.5水泥砂浆，向板材背面与基体间缝隙中慢慢注入。灌缝宜分层进行，第一层灌入高度不大于1/3板材高度且不大于150mm，灌入完毕1～2h后检查板材有无位移后进行第二层灌浆，高度100mm左右，第三层灌浆低于板材上口50mm，余量作为上层板材灌浆的接缝。
（2）干挂法
干挂法施工，即在饰面板上直接打孔或开槽，用连接件与结构基体连接，饰面板与墙体之间留出40～50mm的空腔，空腔内不需要灌注砂浆或细石混凝土，这种方法一般适用于30m以下的钢筋混凝土外墙或有钢骨架的外墙饰面，不能用于砖墙或加气混凝土墙的饰面。
干法铺贴工艺主要采用扣件固定法。根据干挂方案不同，干挂法有：无龙骨体系和有龙骨体系。
1）工艺流程：测量放线→钻孔开槽→龙骨安装→石材安装→密封嵌胶。
图8-25 干挂法施工 图8-26 打密封胶前贴胶带
2）干法铺贴工艺的主要优点：
①在风荷载或地震作用下，允许产生适量变位，而不致使饰面板出现裂缝或发生脱落，当风荷载或地震消失后，饰面板又能随结构复位。
②冬季照常施工，不受季节限制；
③没有湿作业的施工条件，既改善了施工环境，也避免了浅色板材透底污染的问题以及空鼓、脱落等问题的发生；
④可采用大规格的饰面石材铺贴，从而提高了施工效率；
⑤可自上而下拆换、维修，无损于板材和连接件，使饰面工程拆改翻修方便。
3）干挂石材外墙的防水与保温
①明缝处理：缝隙不用任何材料填塞，缝宽10~20mm，允许雨水通过板缝流入挂板后的空间。
防水：雨水和湿气可从板缝自由排出。
保温：外墙可采用内保温的形式。
②暗缝处理：在板缝两侧沿石材边缘贴纸面胶带纸，在缝内嵌直径略大于缝宽的泡沫塑料圆垫条，用注射枪向石材板缝均匀注入膨胀密封胶封缝。
保温采用外保温方式：选用防水保温材料。
清洗和保护 撕去石材表面保护胶带，用棉纱将石材表面擦拭干净。若有胶迹或其他粘结牢固的杂物，可用小刀轻轻铲除，再用棉纱沾丙酮擦拭干净。
（3）直接粘贴法
小规格的饰面板（一般指边长不大于400㎜，安装高度不超过1m时）通常采用与釉面砖相同的粘贴方法安装。
饰面板粘贴前用水浸泡，取出晾干。粘贴第一层面砖时，应以房间内最低的地漏处或水平线为准，并在砖的下口用直尺托底。贴上后用木锤或橡胶锤敲击，使之粘牢。待整个墙面粘贴完毕，接缝处应用与饰面砖颜色相同的石膏浆或水泥浆进行嵌缝。勾缝材料硬化后，用盐酸溶液刷洗后，再用清水冲洗干净。
8.3.4金属饰面板施工
常用的金属饰面板有不锈钢板、铝合金板、铜板等。
金属饰面板施工的工艺流程为：放线→固定骨架连接件→固定骨架→金属饰面板安装。
金属饰面板常用的固定方法有两种：一种是将板条用螺栓拧到型钢或木骨架上；另一种是将饰面板卡在特制的龙骨上。
8.3.5构件式玻璃幕墙施工
构件式玻璃幕墙是在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙，包括明框玻璃幕墙、隐框玻璃幕墙和半隐框玻璃幕墙等。
工艺流程：放样定位→安装立柱→安装横梁→安装玻璃→打胶→清理。
