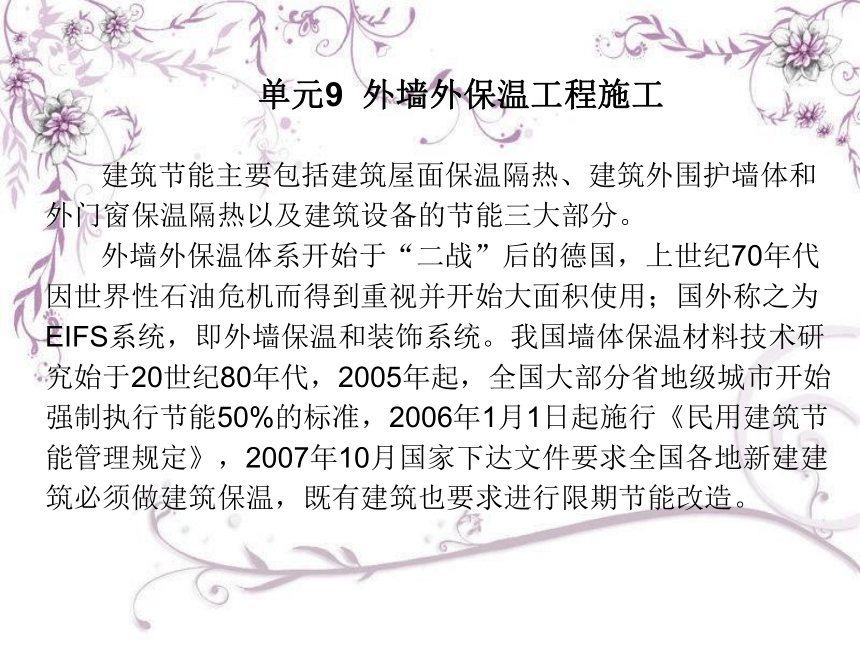

单元9 外墙外保温工程施工
建筑节能主要包括建筑屋面保温隔热、建筑外围护墙体和外门窗保温隔热以及建筑设备的节能三大部分。
外墙外保温体系开始于“二战”后的德国，上世纪70年代因世界性石油危机而得到重视并开始大面积使用；国外称之为EIFS系统，即外墙保温和装饰系统。我国墙体保温材料技术研究始于20世纪80年代，2005年起，全国大部分省地级城市开始强制执行节能50%的标准，2006年1月1日起施行《民用建筑节能管理规定》，2007年10月国家下达文件要求全国各地新建建筑必须做建筑保温，既有建筑也要求进行限期节能改造。

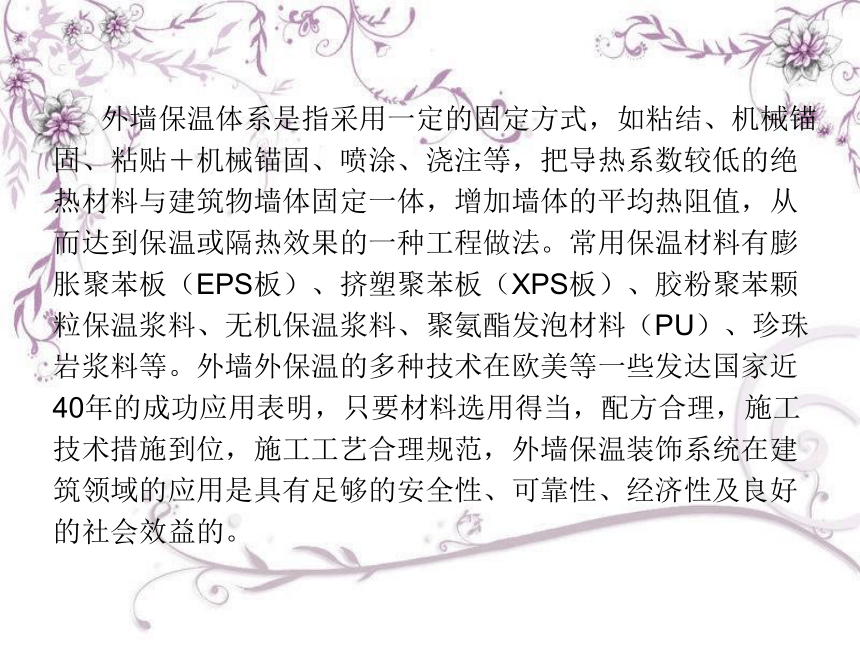

外墙保温体系是指采用一定的固定方式，如粘结、机械锚固、粘贴＋机械锚固、喷涂、浇注等，把导热系数较低的绝热材料与建筑物墙体固定一体，增加墙体的平均热阻值，从而达到保温或隔热效果的一种工程做法。常用保温材料有膨胀聚苯板（EPS板）、挤塑聚苯板（XPS板）、胶粉聚苯颗粒保温浆料、无机保温浆料、聚氨酯发泡材料（PU）、珍珠岩浆料等。外墙外保温的多种技术在欧美等一些发达国家近40年的成功应用表明，只要材料选用得当，配方合理，施工技术措施到位，施工工艺合理规范，外墙保温装饰系统在建筑领域的应用是具有足够的安全性、可靠性、经济性及良好的社会效益的。

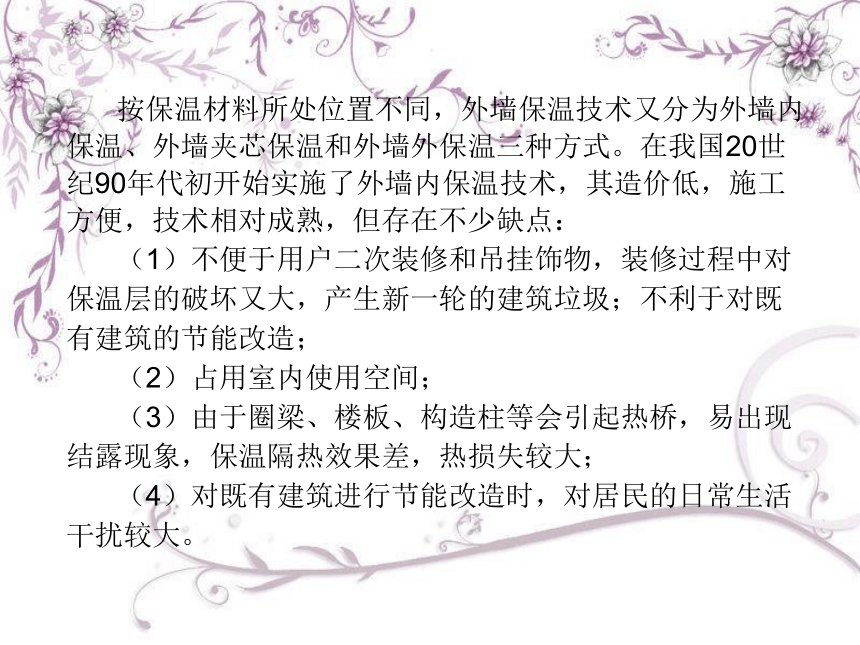

按保温材料所处位置不同，外墙保温技术又分为外墙内保温、外墙夹芯保温和外墙外保温三种方式。在我国20世纪90年代初开始实施了外墙内保温技术，其造价低，施工方便，技术相对成熟，但存在不少缺点：
（1）不便于用户二次装修和吊挂饰物，装修过程中对保温层的破坏又大，产生新一轮的建筑垃圾；不利于对既有建筑的节能改造；
（2）占用室内使用空间；
（3）由于圈梁、楼板、构造柱等会引起热桥，易出现结露现象，保温隔热效果差，热损失较大；
（4）对既有建筑进行节能改造时，对居民的日常生活干扰较大。

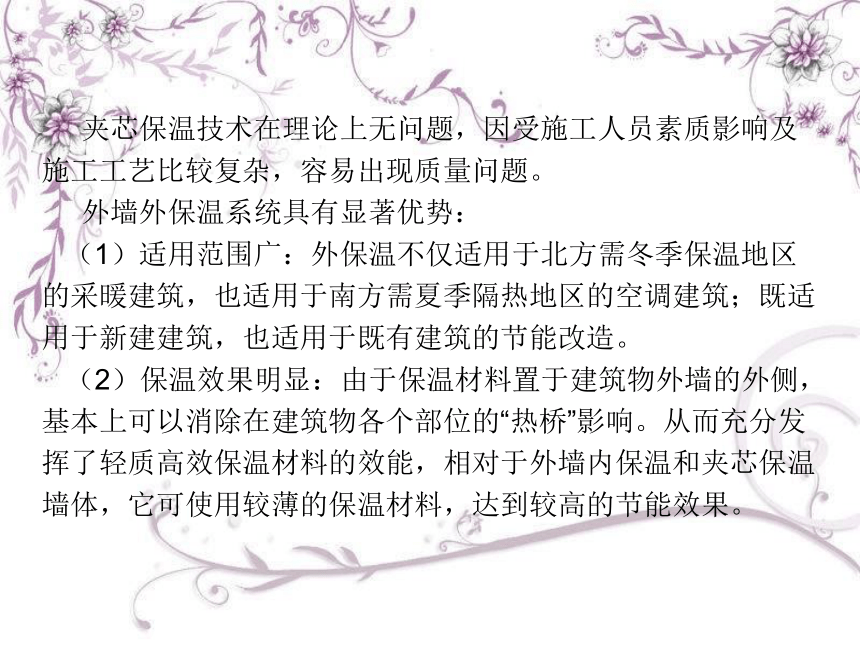

夹芯保温技术在理论上无问题，因受施工人员素质影响及施工工艺比较复杂，容易出现质量问题。
外墙外保温系统具有显著优势：
（1）适用范围广：外保温不仅适用于北方需冬季保温地区的采暖建筑，也适用于南方需夏季隔热地区的空调建筑；既适用于新建建筑，也适用于既有建筑的节能改造。
（2）保温效果明显：由于保温材料置于建筑物外墙的外侧，基本上可以消除在建筑物各个部位的“热桥”影响。从而充分发挥了轻质高效保温材料的效能，相对于外墙内保温和夹芯保温墙体，它可使用较薄的保温材料，达到较高的节能效果。

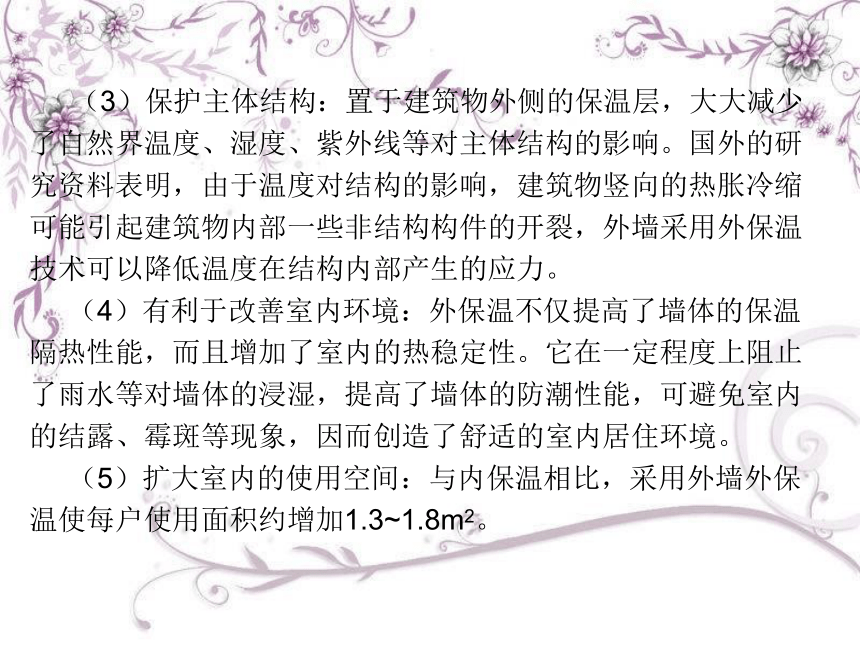

（3）保护主体结构：置于建筑物外侧的保温层，大大减少了自然界温度、湿度、紫外线等对主体结构的影响。国外的研究资料表明，由于温度对结构的影响，建筑物竖向的热胀冷缩可能引起建筑物内部一些非结构构件的开裂，外墙采用外保温技术可以降低温度在结构内部产生的应力。
（4）有利于改善室内环境：外保温不仅提高了墙体的保温隔热性能，而且增加了室内的热稳定性。它在一定程度上阻止了雨水等对墙体的浸湿，提高了墙体的防潮性能，可避免室内的结露、霉斑等现象，因而创造了舒适的室内居住环境。
（5）扩大室内的使用空间：与内保温相比，采用外墙外保温使每户使用面积约增加1.3~1.8m2。

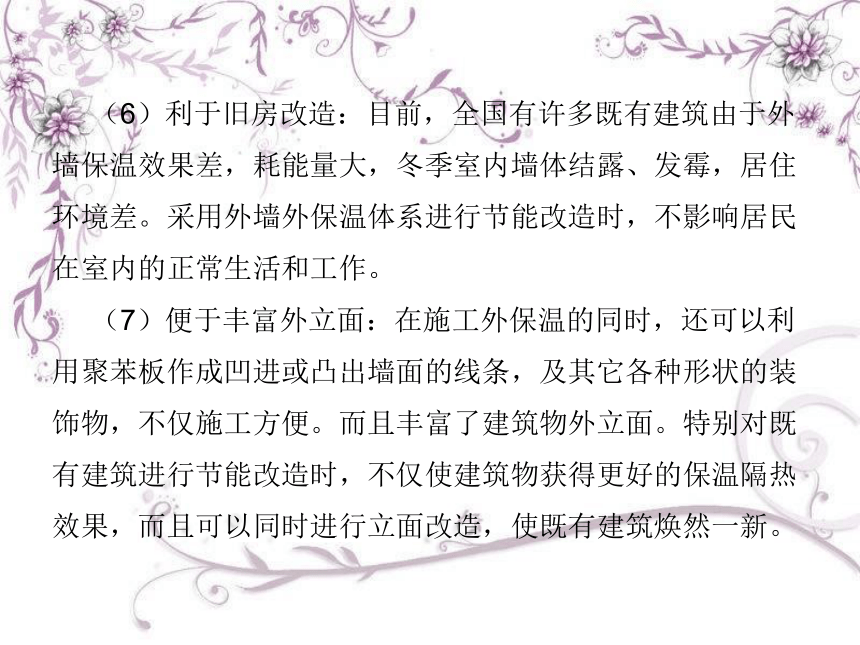

（6）利于旧房改造：目前，全国有许多既有建筑由于外墙保温效果差，耗能量大，冬季室内墙体结露、发霉，居住环境差。采用外墙外保温体系进行节能改造时，不影响居民在室内的正常生活和工作。
（7）便于丰富外立面：在施工外保温的同时，还可以利用聚苯板作成凹进或凸出墙面的线条，及其它各种形状的装饰物，不仅施工方便。而且丰富了建筑物外立面。特别对既有建筑进行节能改造时，不仅使建筑物获得更好的保温隔热效果，而且可以同时进行立面改造，使既有建筑焕然一新。

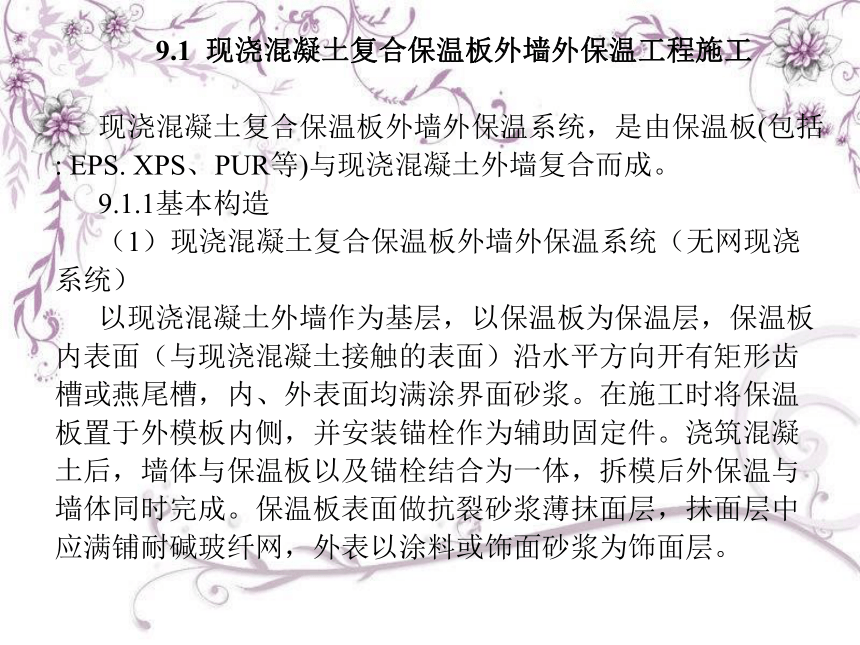

9.1 现浇混凝土复合保温板外墙外保温工程施工
现浇混凝土复合保温板外墙外保温系统，是由保温板(包括: EPS. XPS、PUR等)与现浇混凝土外墙复合而成。
9.1.1基本构造
（1）现浇混凝土复合保温板外墙外保温系统（无网现浇系统）
以现浇混凝土外墙作为基层，以保温板为保温层，保温板内表面（与现浇混凝土接触的表面）沿水平方向开有矩形齿槽或燕尾槽，内、外表面均满涂界面砂浆。在施工时将保温板置于外模板内侧，并安装锚栓作为辅助固定件。浇筑混凝土后，墙体与保温板以及锚栓结合为一体，拆模后外保温与墙体同时完成。保温板表面做抗裂砂浆薄抹面层，抹面层中应满铺耐碱玻纤网，外表以涂料或饰面砂浆为饰面层。
图9-1 现浇混凝土复合保温板外墙外保温系统的基本构造
1-基层墙体 2-保温板 3-抗裂砂浆复合耐碱网布
4-弹性底涂、柔性腻子及涂料面层
（2）现浇混凝土复合钢丝网架保温板外墙外保温系统(有网现浇系统)
以腹丝穿透型钢丝网架保温板，置于现浇混凝土基层墙体外侧，辅以锚固筋拉结，与混凝土墙体一起浇筑成型，并在钢丝网架保温板外表面抹聚合物砂浆作防护层，采用防水弹性涂料饰面（图9-2）或面砖（图9-3）的外墙外保温系统。此种系统仅能用于现浇钢筋混凝土墙体，对于砌体围护结构无法采用。
图9-2 现浇混凝土复合钢丝网架 图9-3 现浇混凝土复合钢丝网架保温板保温板外墙外保温系统的基本构造 面砖饰面系统的基本构造
1-基层墙体 2-钢丝网架保温板 1-基层墙体 2-钢丝网架保温板 3-防火保温砂浆
3-抗裂砂浆复合耐碱网布 4-抗裂砂浆两遍+热镀锌金属网 5-面砖饰面
4-弹性底涂、柔性腻子及涂料面层
9.1.2施工工艺流程
9.1.3施工要点
（1）现浇混凝土复合保温板（无网现浇系统）安装
安装时先安装阴阳角处保温板，然后再安装大墙面保温板，并且根据其特殊节点的形状预先将保温板裁好，板与板之间的企口缝在安装前涂刷保温板胶粘剂，随即安装。
（2）现浇混凝土复合钢丝网架保温板（有网现浇系统）安装
安装保温板就位后，将塑料锚栓穿过保温板，深入墙内长度不得小于50mm，并将螺钉拧入套管，让其尾部全部张开。其尾部与墙体钢筋用火烧丝绑扎作临时固定。
（3）模板安装
安装外墙大模板前，必须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。严禁在墙体钢筋底部布置定位筋，宜采用模板上部定位的方法。安装上一层模板时，利用下一层外墙螺栓孔挂三角平台架及金属防护栏。模板的连接与拼接要严密、牢固，防止出现错台和漏浆现象。
（4）混凝土浇筑
（5）模板拆除
（6）混凝土养护
（7）板面抹灰
在薄弱部位应用玻纤网格布加强，如门窗四角（四角网片尺寸为400mm×200mm与窗角呈45°）。
（8）面层施工
①涂料饰面
如面层采用涂料型饰面层做法，常温下抹灰完成24h后表面平整无裂纹，即可在面层抹5mm厚聚合物水泥砂浆防护层，然后刮柔性腻子和做装饰涂料，腻子、涂料型饰面层和聚合物水泥砂浆防护层三者的材性应具有相容性。
②面砖饰面
选择面砖饰面时，要将复合玻纤网格布改为热镀锌钢丝网，并用锚固件与基层固定。
9.1.4验收
（1）材料质量
（2）施工质量
9.1.5保温材料和成品的保护
做完防护层或找平层的墙面不得随意开凿孔洞，如确有开洞需要，如安装物件等，应在砂浆达到设计强度后方可进行，待安装物体完毕后修补洞口。
