工程施工中,土在中国区域性差别大,各地区的土方施工难度大不相同。土方开挖施工一般要将基坑支护、基坑降、排水和止水综合考虑。

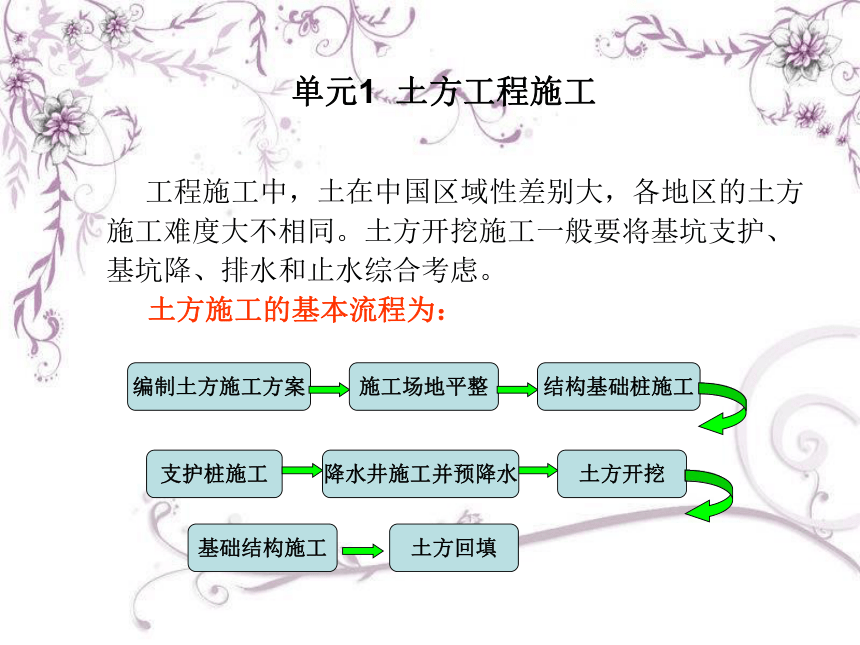

土方施工的基本流程为:
编制土方施工方案
施工场地平整
结构基础桩施工
支护桩施工
降水井施工并预降水
土方开挖
基础结构施工
土方回填
单元1 土方工程施工
1.1 地基土现场鉴别
1.1.1土的基本物理性质
1.1.1.1土的组成

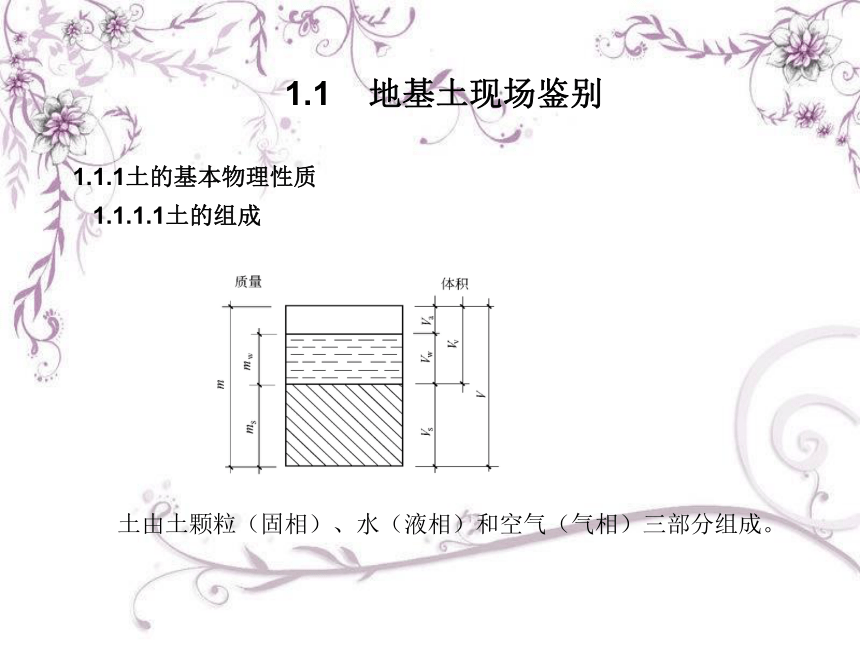

土由土颗粒(固相)、水(液相)和空气(气相)三部分组成。
土的干密度愈大,表示土愈密实。工程上常把干密度作为评定土体密实程度的标准,以控制填土工程的质量。
1.1.1.2土的基本物理性质
土的基本物理性质指标见表1-1。

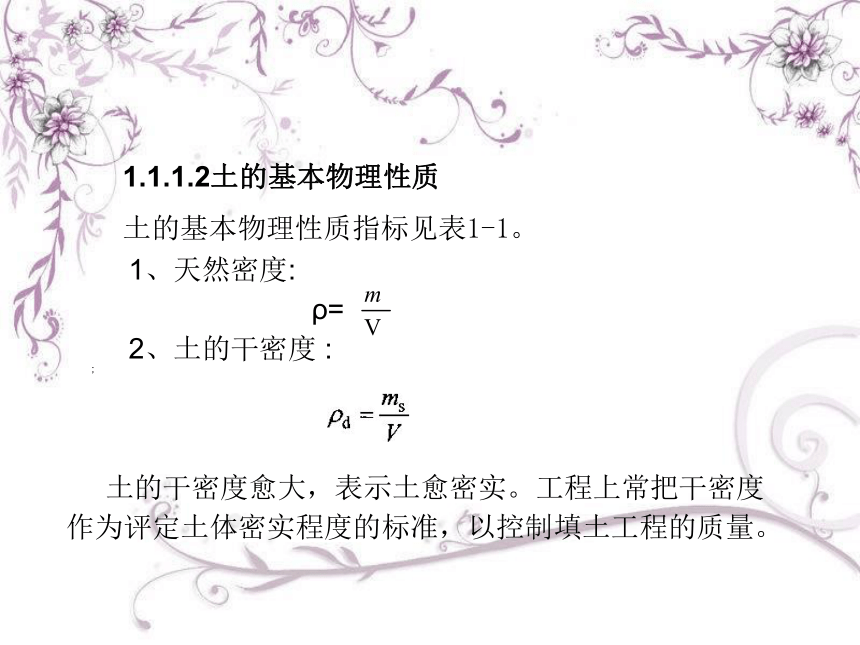

1、天然密度:
ρ=
2、土的干密度 :
;

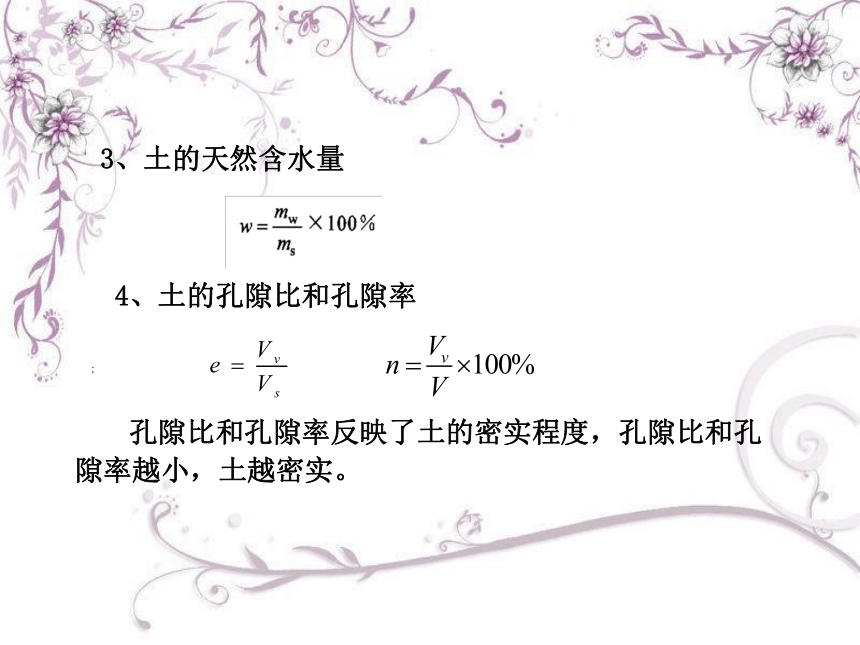

3、土的天然含水量
4、土的孔隙比和孔隙率
孔隙比和孔隙率反映了土的密实程度,孔隙比和孔隙率越小,土越密实。
;
1.1.2土的现场鉴别

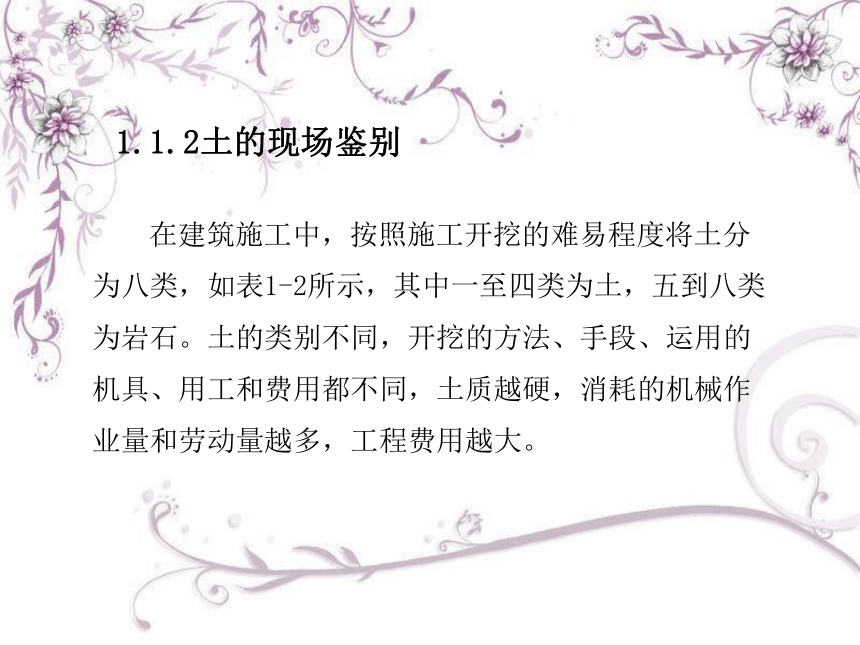

在建筑施工中,按照施工开挖的难易程度将土分为八类,如表1-2所示,其中一至四类为土,五到八类为岩石。土的类别不同,开挖的方法、手段、运用的机具、用工和费用都不同,土质越硬,消耗的机械作业量和劳动量越多,工程费用越大。
1.1.3土的可松性

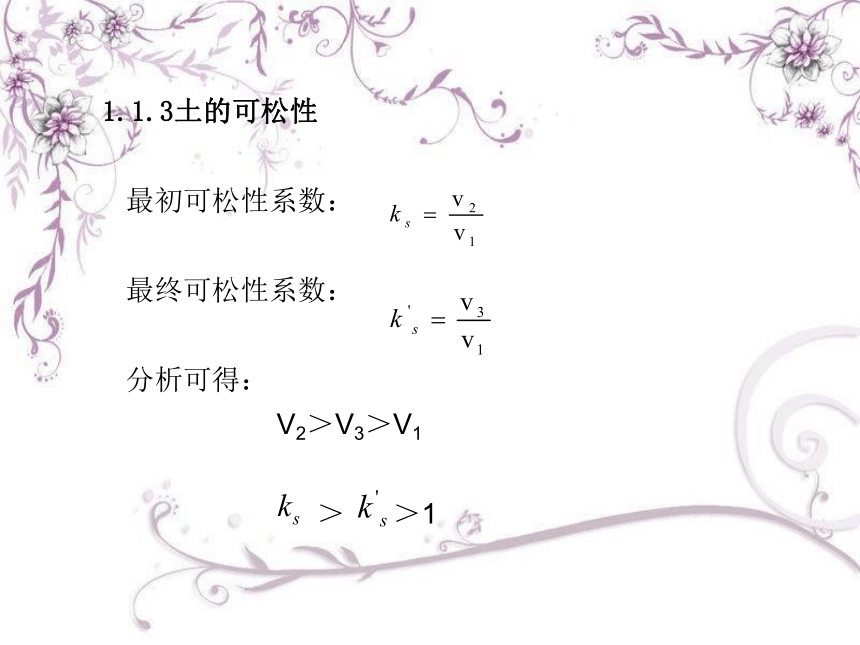

最初可松性系数:
最终可松性系数:
分析可得:
V2>V3>V1
> >1

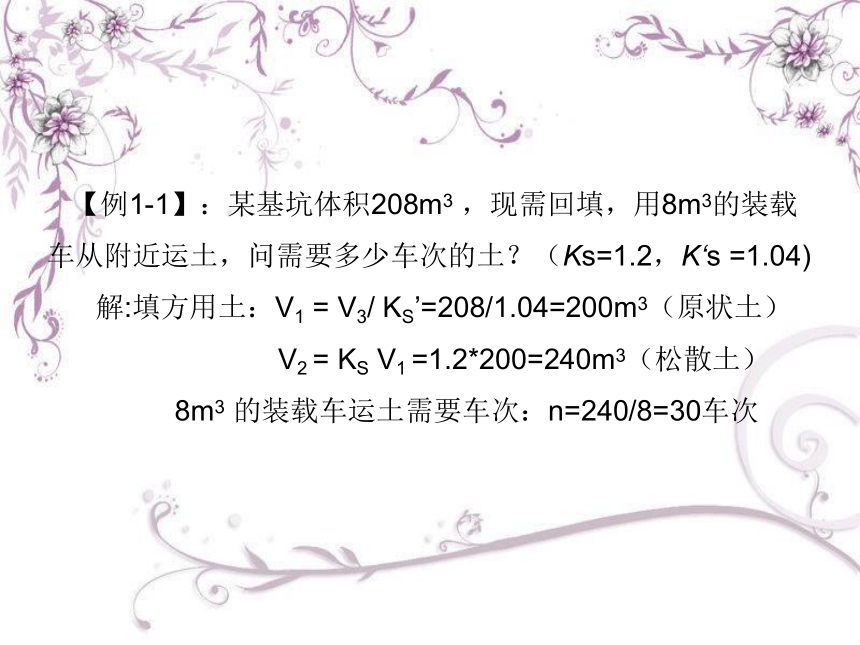

【例1-1】:某基坑体积208m3 ,现需回填,用8m3的装载车从附近运土,问需要多少车次的土?(Ks=1.2,K‘s =1.04)
解:填方用土:V1 = V3/ KS’=208/1.04=200m3(原状土)
V2 = KS V1 =1.2*200=240m3(松散土)
8m3 的装载车运土需要车次:n=240/8=30车次
【例1-2】:要将500m3的普通土开挖后运走,问实际需要运走的土多少?如果需要回填500m3的亚粘土,问需挖方体积是多少?(Ks=1.2, Ks ′ =1.04)
解:V2=V1·Ks=500×1.2=600m3
V1=V3÷Ks ′=500÷1.04=480.8m3
【例1-3】:已知基坑体积2000m3,基础体积1200m3,土的最初可松性系数1.14,最后可松性系1.05。问应外运多少松土?
预留夯实土:2000-1200=800 m3;
预留原土:800 / 1.05=762m3;
外运原土:2000-762=1238 m3;
外运松土:1238×1.14=1412 m3。
1.2 场地平整
1.2.1基坑、基槽土方量计算
1、基坑土方工程量计算
基坑是指长宽比小于等于3的矩形土体。
2、基槽和路堤、管沟的土方量计算
1.2.2场地平整的土方量计算
1、场地平整高度的计算
场地设计标高的确定原则:
1)满足生产工艺和运输的要求;
2)尽量利用地形,以减少挖方数量;
3)尽量使场地内的挖方量与填方量达到平衡,以降低土方运输费用;
4)需有一定的泄水坡度,使能满足排水要求;
5)考虑最高洪水位的要求。
(a) (b)
场地平整高度计算常用的方法为“挖填土方量平衡法”。
(1)计算场地设计标高
(2)考虑设计标高的调整值
1)由于土具有可松性,必要时应相应地提高设计标高;
2)由于设计标高以上的各种填方(挖方)工程而影响设计标高的降低(提高);
3)由于边坡填挖土方量不等(特别是坡度变化大时)而影响设计标高的增减;
4)根据经济比较结果,而将部分挖方就近弃土于场外,或将部分填方就近取土于场外而引起挖填土的变化后需增减设计标高。
(3)考虑排水坡度对设计标高的影响
①单向泄水场地各点设计标高的计算
②双向泄水场地各点设计标高的计算
2、场地平整土方工程量的计算
计算方法有方格网法和横断面法两种。
方格网法虽然计算方法较为复杂,但精度较高,其计算步骤和方法如下:
1)划分方格网
将欲计算场地划分成若干个方格网,将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。将设计地面标高与自然地面标高的差值,即各角点的施工高度(挖或填),填在方格网的左下角,挖方为(-),填方为(+)。
2)计算零点位置、画零线
零点是位于方格网线上的挖填作业分界点,零线则是场地挖填作业的分界线。
①数解法(图1-5)计算零点位置
图1-5 零点位置计算示意图
②图解法计算零点的位置
图1-6 零点位置图解法
3)计算土方工程量
4)计算土方总量
1.2.3土方调配
土方调配应按以下原则进行:
1、挖方与填方基本平衡,就近调配,减少重复倒运。
2、挖方量与运距的乘积之和尽可能为最小,即土方运输总量或运费为最小。
3、好土用于回填质量要求高的地段。
4、应尽量做到近期施工与后期利用相结合,分区与全场相结合,本土方工程与大型地下工程相结合,并使土方运输无对流和乱流现象。
5、选择恰当的调配方向、运输路线,合理布置挖填方分界线,以使土方机械与车辆的功能充分发挥。
